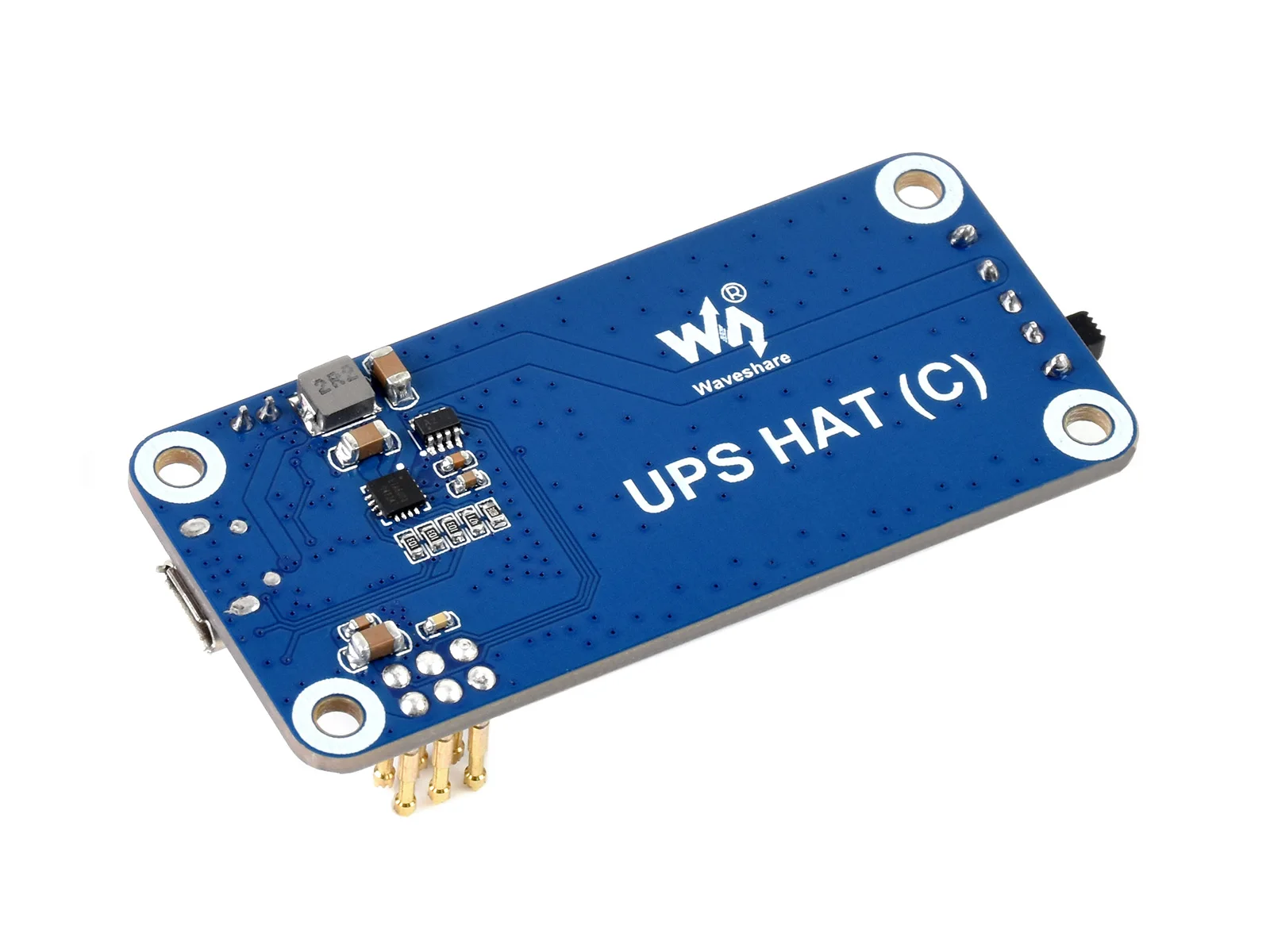

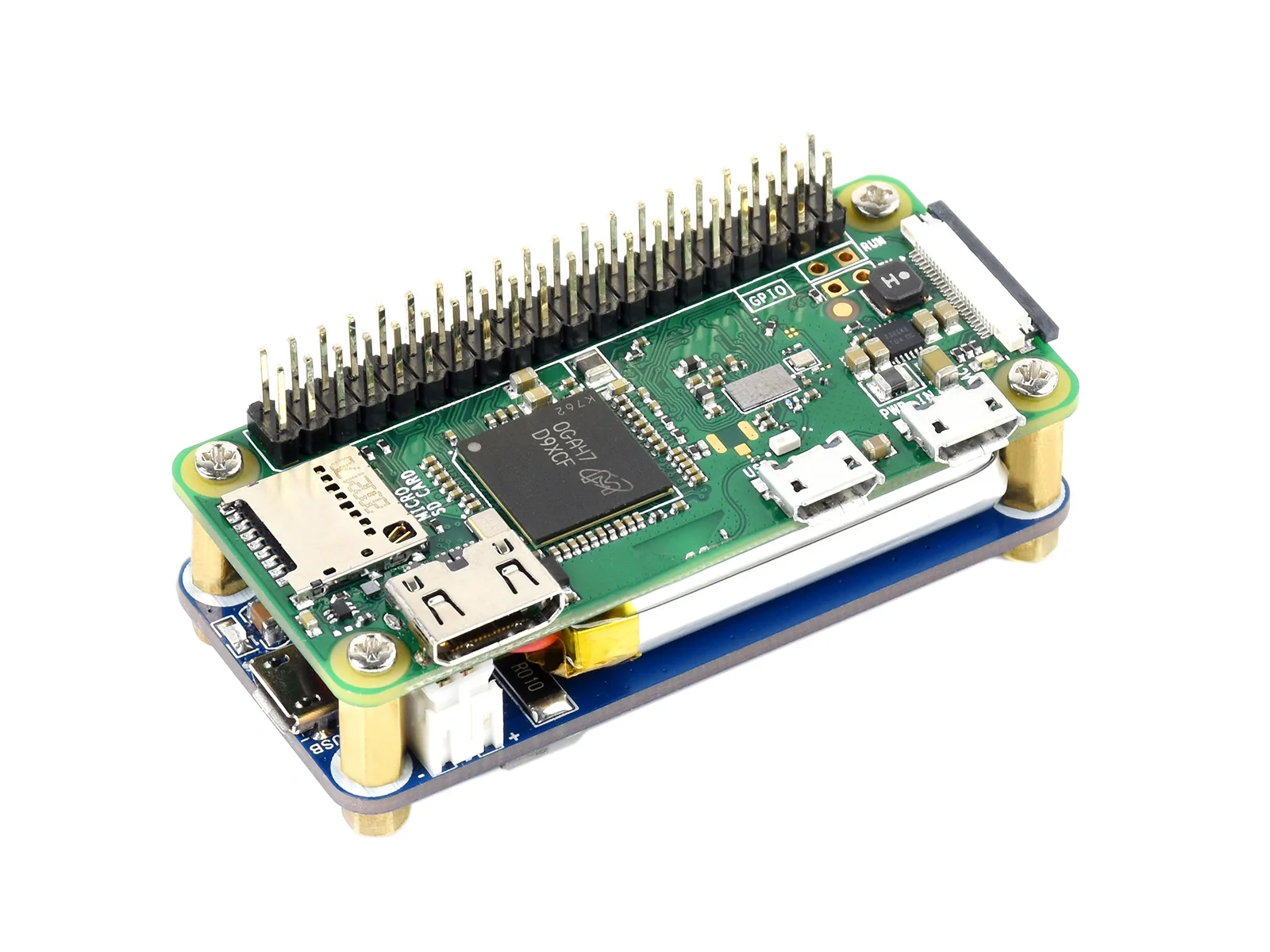

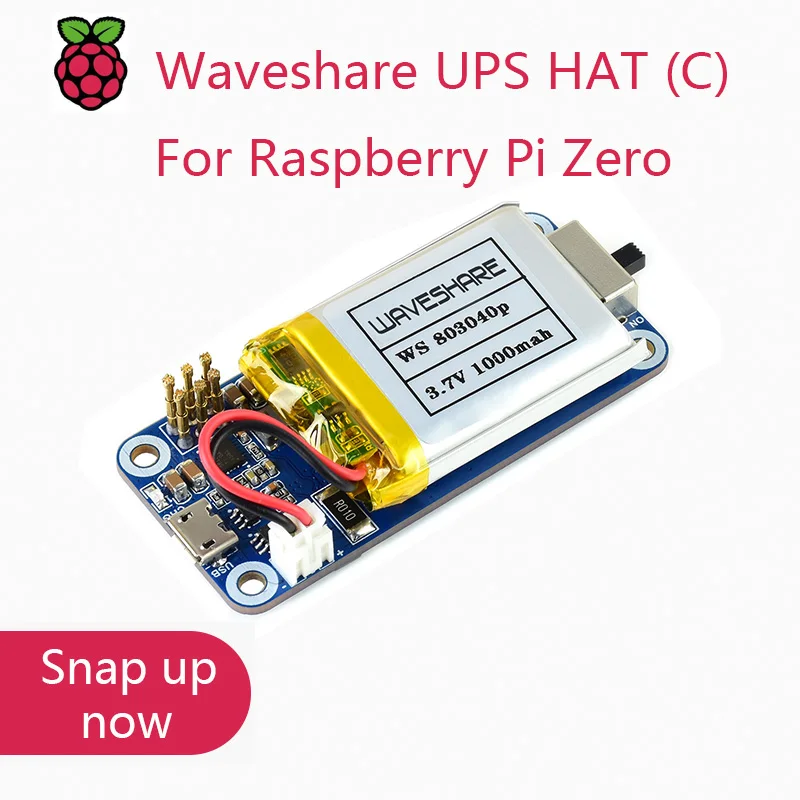

Waveshare UPS HAT (C) para Raspberry Pi Zero, fuente de alimentación ininterrumpida de 5 V, circuitos de protección de múltiples baterías

Descripción

Reportar artículo

* SÓLO como referencia, Raspberry Pi Zero, módulo de visualización y tarjeta MicroSD NO están incluidos.

Cuando utilice la batería, preste atención a los siguientes dos puntos:
Nota 1: Al ensamblar, asegúrese de cambiar primero la alimentación a la posición APAGADO.Desconecte la alimentación antes del montaje; de lo contrario, podría provocar un cortocircuito y dañar los componentes.
Nota 2: Al conectar la batería por primera vez, debe cargarla a través del puerto USB para activar el chip de protección de la batería; Sólo entonces habrá potencia de salida.

CONTENIDO DEL PAQUETE

Peso: 0,041 kg

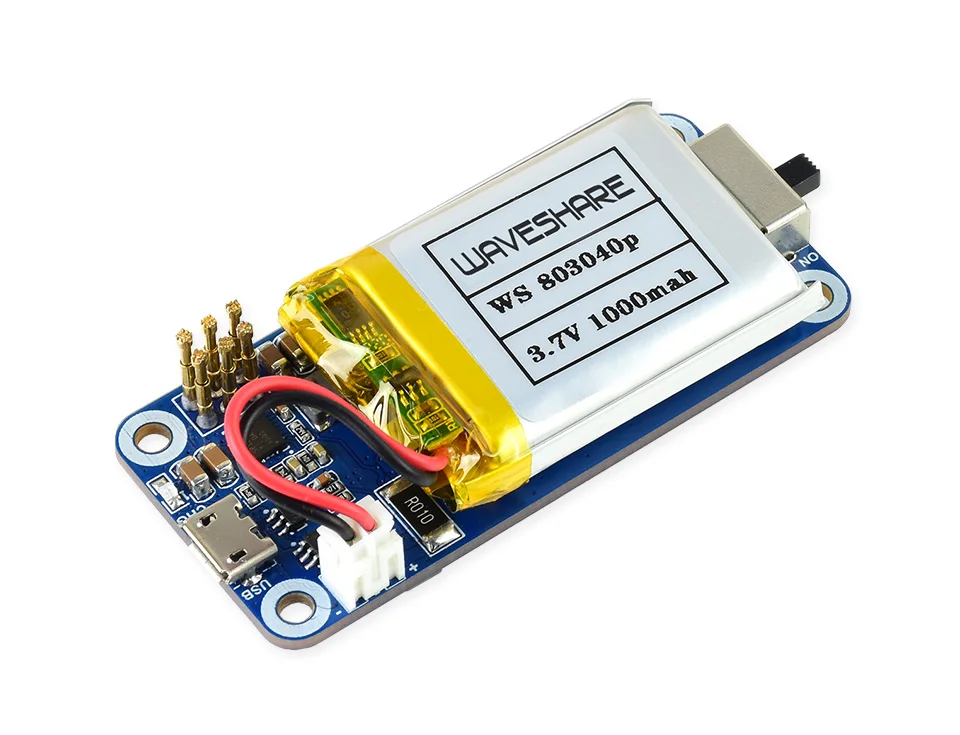

SOMBRERO UPS (C) x1

1 batería Li-po de 1000 mAh.

Paquete de tornillos x1

DESCRIPCIÓN

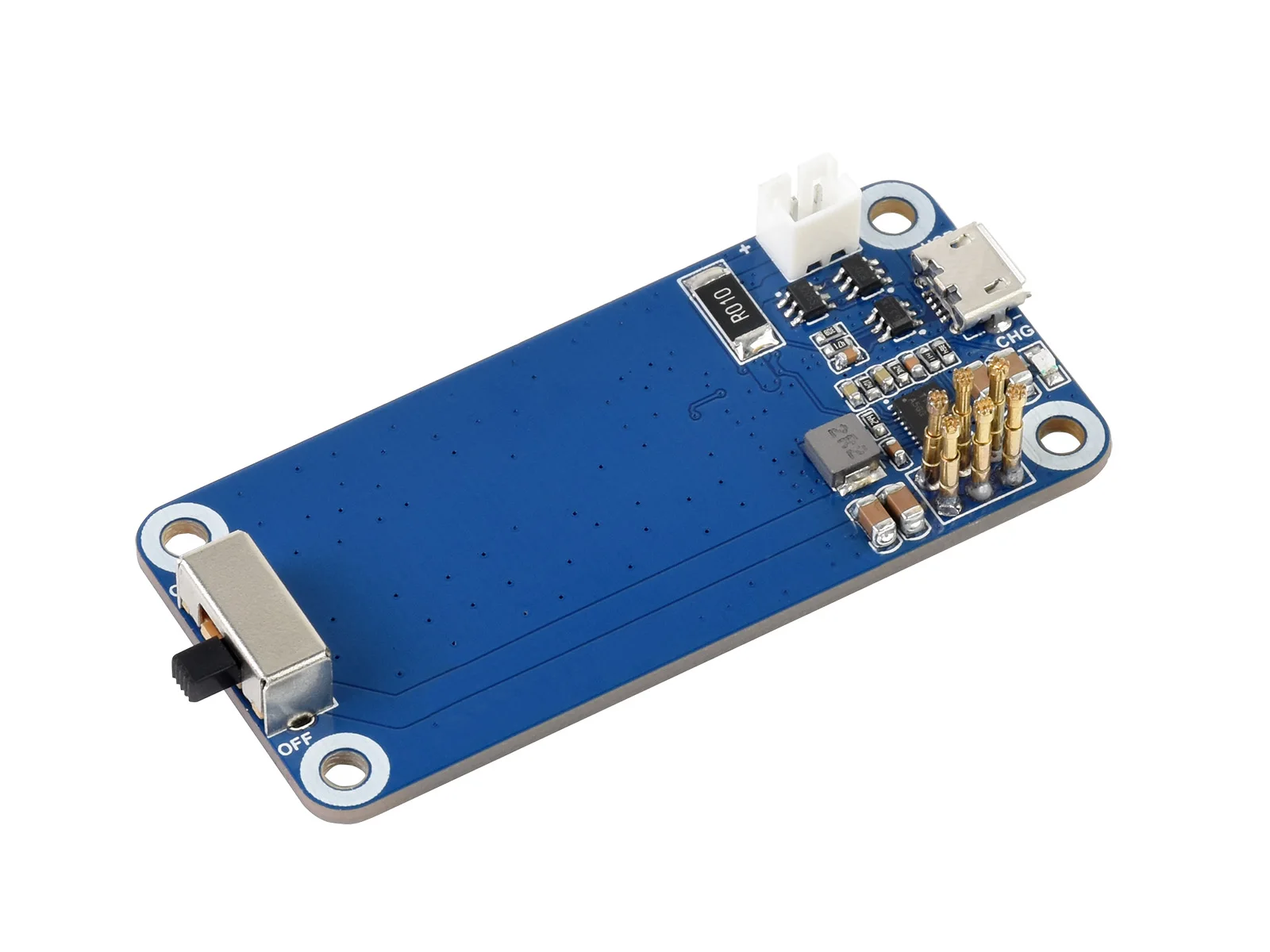

UPS HAT (C) para Raspberry Pi Zero, fuente de alimentación ininterrumpida de 5 V, circuitos de protección de batería múltiple

Fuente de alimentación ininterrumpidaPara Pi Zero

Alimente su Pi Zero sin problemas desde la conexión de alimentación O las baterías de respaldo

Admite recarga y salida regulada de 5 V al mismo tiempo, monitoreo I2C

Características de un vistazo

El UPS HAT (C) es un módulo de fuente de alimentación ininterrumpida especializado en la serie Raspberry Pi Zero.Incorpora un cargador de conmutación de batería Li-po con gestión de ruta, chip de aumento de voltaje y monitor de voltaje/corriente que permite monitorear el estado de funcionamiento de la batería a través del bus I2C.

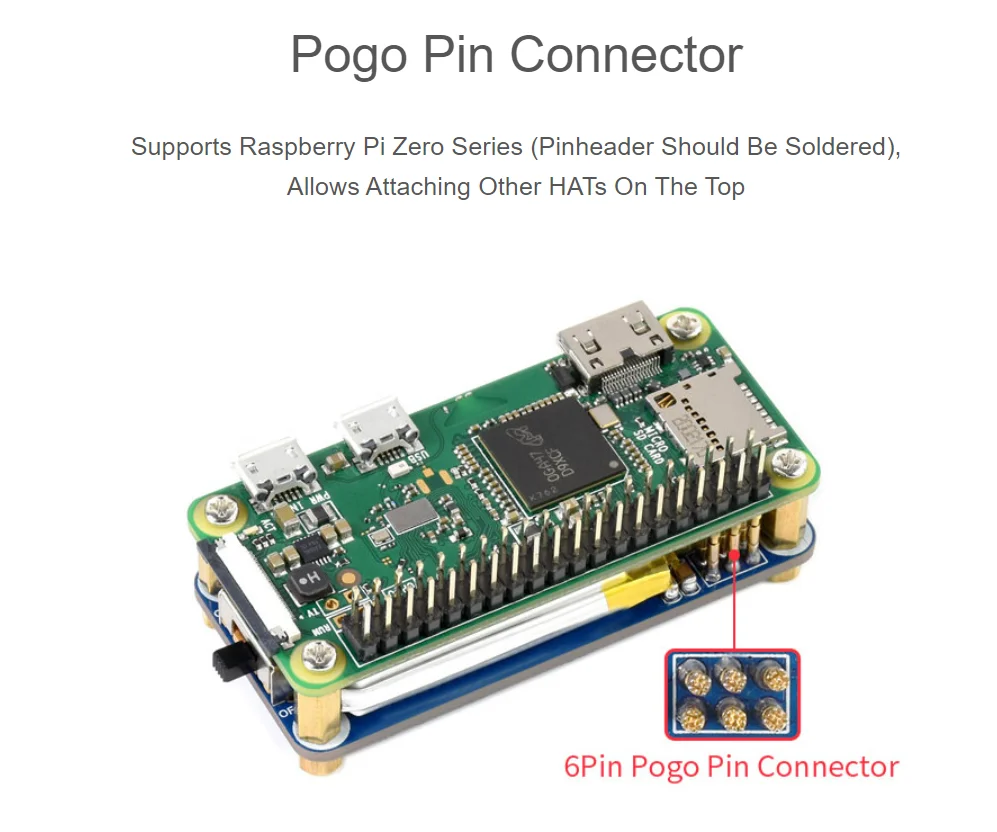

Pines pogo de resorte integrados para conectar con placas de la serie Raspberry Pi Zero

Chip de recarga de batería Li-po, con gestión dinámica de ruta, fuente de alimentación más estable

Chip de aumento de voltaje, que proporciona una salida de potencia regulada de 5 V

Comunicación por bus I2C, monitoreando el voltaje, la corriente, la potencia y la capacidad restante de la batería en tiempo real

Circuitos de protección de batería múltiple: protección contra sobrecarga/descarga, protección contra sobrecorriente y protección contra cortocircuitos, más segura y estable

Indicador de recarga para monitorear el estado de funcionamiento de la batería

Viene con recursos de desarrollo y manual.

Especificaciones

Tensión de SALIDA
5V
CARGADOR
5V

BUS DE CONTROL
I2C
BATERÍA
Batería Li-po 803040
1000 mAh 3,7 V

TAMAÑO DEL AGUJERO DE MONTAJE
3,0 mm
DIMENSIONES
65�� 30 mm

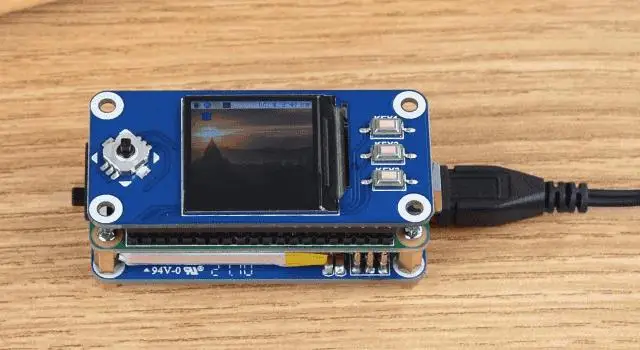

Energía ininterrumpida

Es capaz de recargar la batería y proporcionar energía de salida al mismo tiempo desde una fuente de alimentación externa.

Cambie automáticamente a la salida de la batería si la fuente de alimentación externa no está disponible, mantenga el sistema funcionando sin ningún problema.

SÓLO como referencia, Raspberry Pi Zero, módulo de visualización y tarjeta MicroSD NO están incluidos.

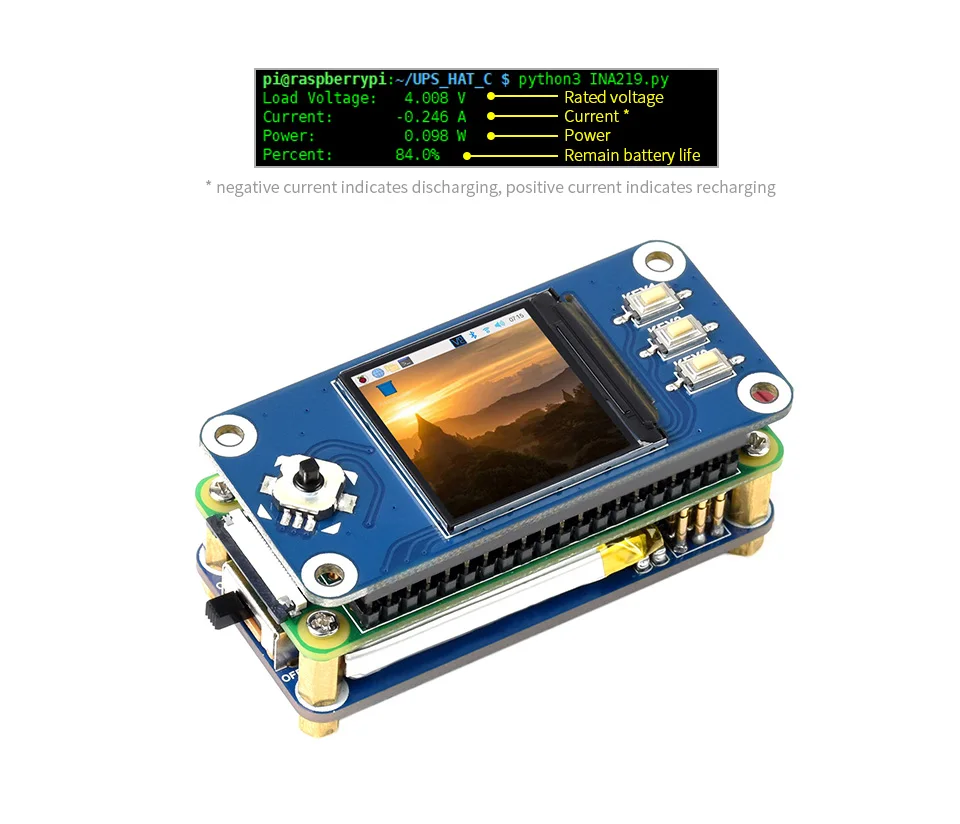

Monitoreo en tiempo real

Monitoreo del voltaje, la corriente, la potencia y la capacidad restante de la batería a través de I2C

Cuando el voltaje baja demasiado, es posible guardar archivos correctamente y luego apagar el sistema mediante software, para evitar cualquier pérdida de datos.

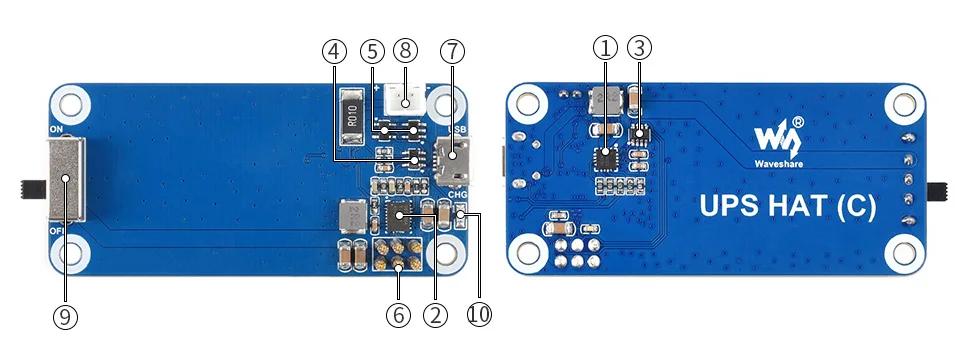

Qué hay a bordo

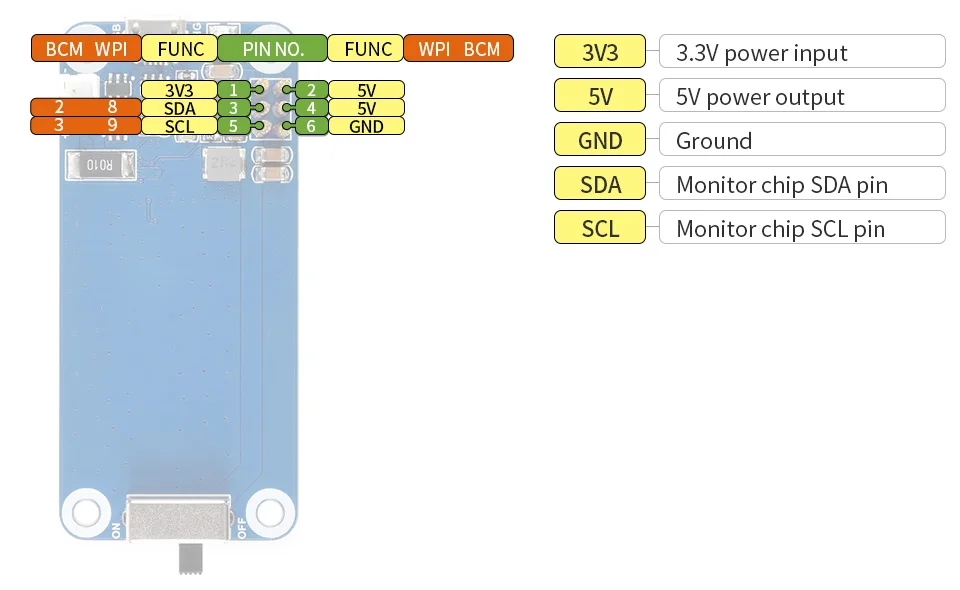

Definición de pinout

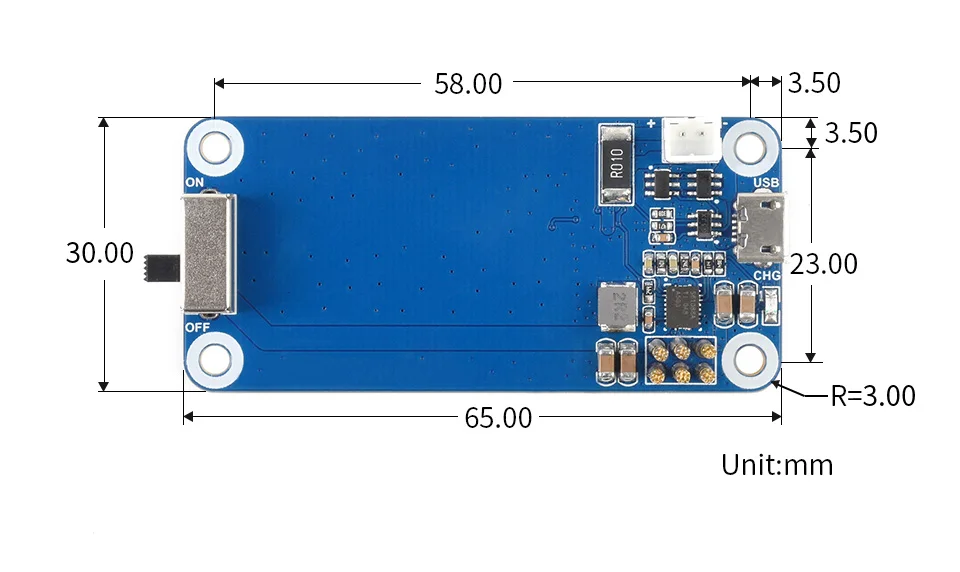

Dimensiones del contorno

Recursos y servicios

WIKI:www.waveshare.com/wiki/UPS_HAT_(C)

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.
