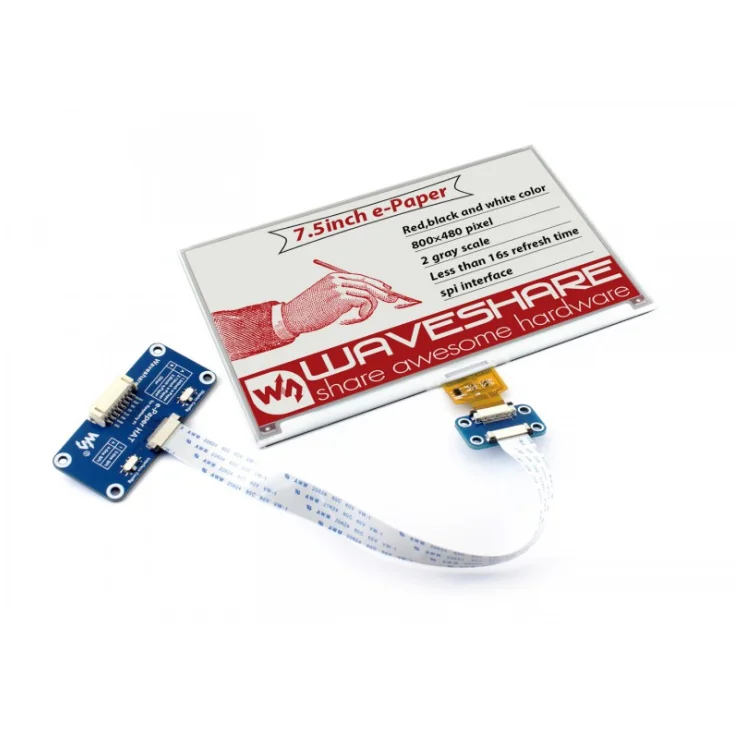

Waveshare Sombrero de pantalla de tinta electrónica de papel electrónico de 7,5 pulgadas (B) para Raspberry Pi, 800 × 480, rojo/negro/blanco, sin retroiluminación, bajo consumo de energía

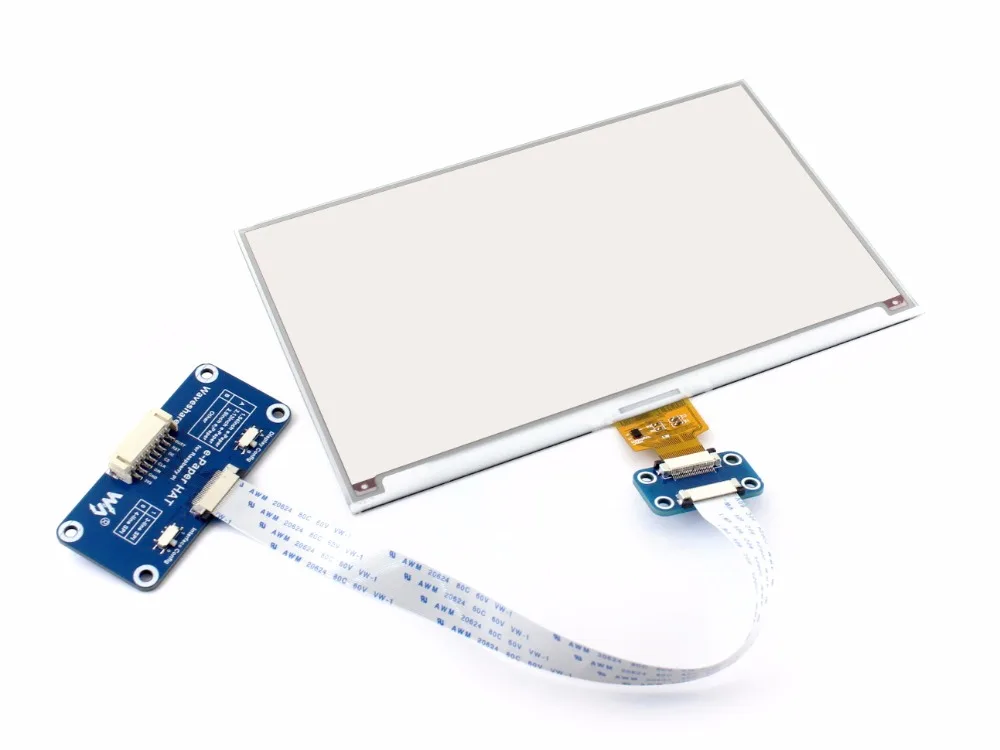

SOMBRERO E-PAPER de 7,5" (B)

Bajo consumo de energía, amplio ángulo de visión, visualización similar al papel sin electricidad

Ideal para etiquetas de precios, etiquetas de estantes, instrumentos industriales...

• Tamaño7.5"

• Resolución800×480

• Ángulo de visión170°

• Color de la pantallaRojo / Negro / Blanco

• Escala de grises2

• ComunicaciónSPI

• Panel de visualizaciónPapel electrónico

• Experienciasimilar al papel

• Medio ambienteSe requiere luz ambiental

• Tipo de pantallaPasivamente reflectante

• Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

• Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

• Interfaz SPI, para conectar con placas controladoras como Raspberry Pi/Jetson Nano/Arduino/STM32, etc.

• Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

Tensión de OPERACIÓN

3,3 V/5 V

COLOR DE EXIBIÓN

rojo, negro, blanco

INTERFAZ

SPI de 3 hilos, SPI de 4 hilos

GRIS ESCALA

2

DIMENSIONES DE SALIDA

170,2 × 111,2 mm

TIEMPO COMPLETO DE REFRESH

16s

TAMAÑO DE LA PANTALLA

163,2 × 97,92 mm

POTENCIA DE REFRESH

48 mW (típico)

PUNTADA DE PUNTO

0,205 × 0,204 mm

CORRIENTE DE STANDBY

0,01uA (casi ninguno)

RESOLUCIÓN

800 × 480 píxeles

ÁNGULO DE VISUALIZACIÓN

170°

Ventajas de EINK

La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización, el principio es: las partículas cargadas suspendidas en un fluido transparente se moverán hacia los lados de la microcápsula cuando se aplique un campo eléctrico, lo que hace que la microcápsula se vuelva visible al reflejar la luz ambiental, al igual que el papel impreso tradicional.
La pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y presenta casi 180° ángulo de visión.Generalmente se utiliza como lector electrónico debido a su efecto similar al papel.

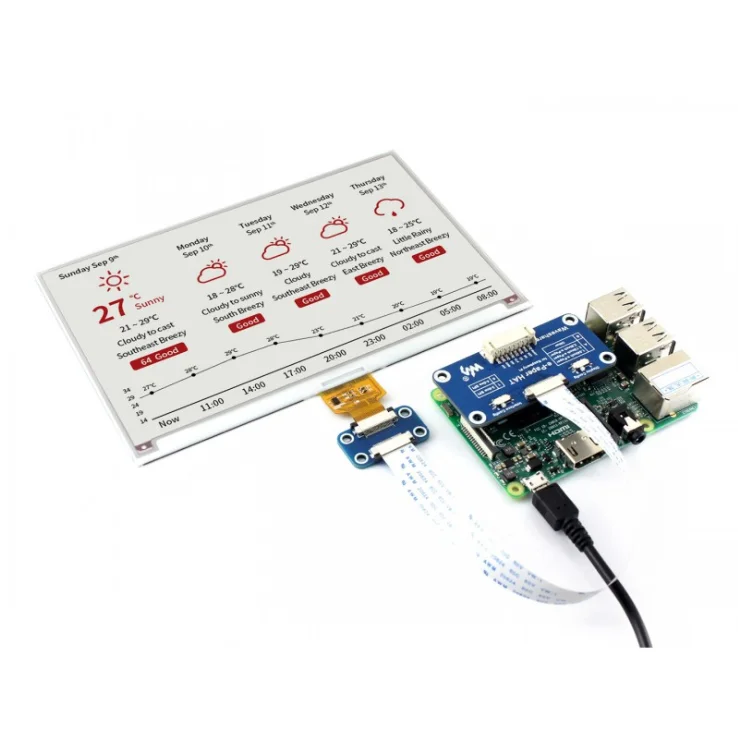

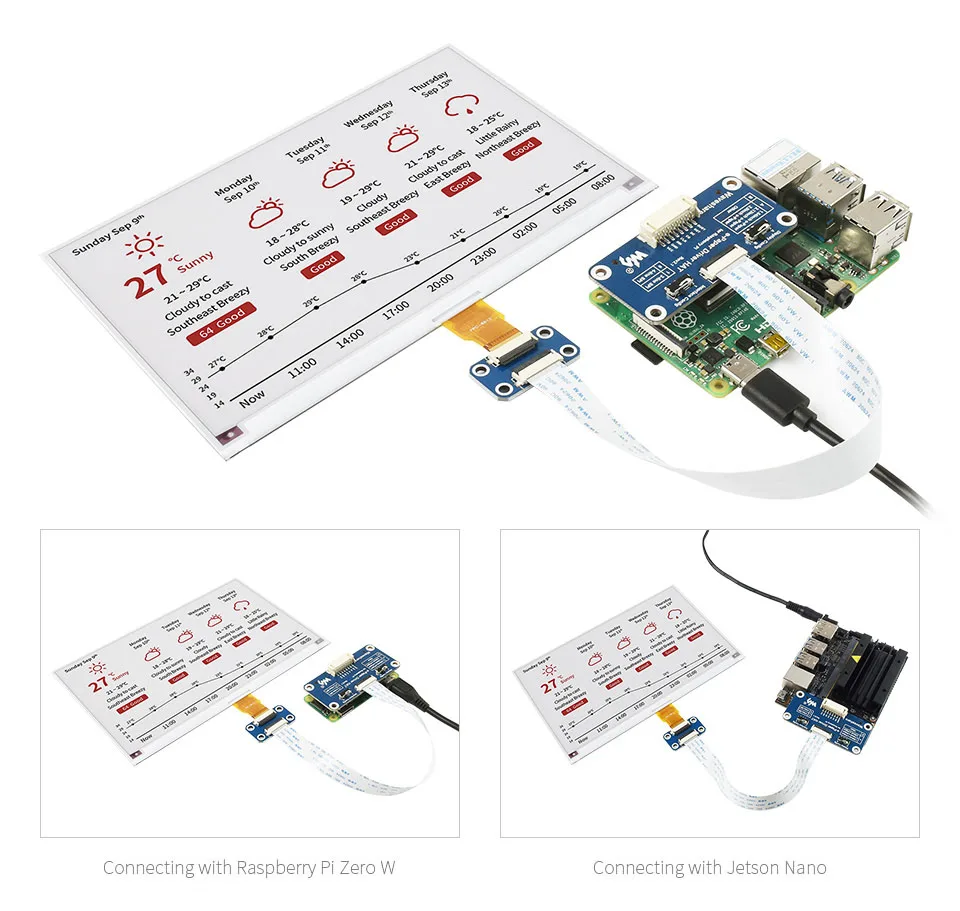

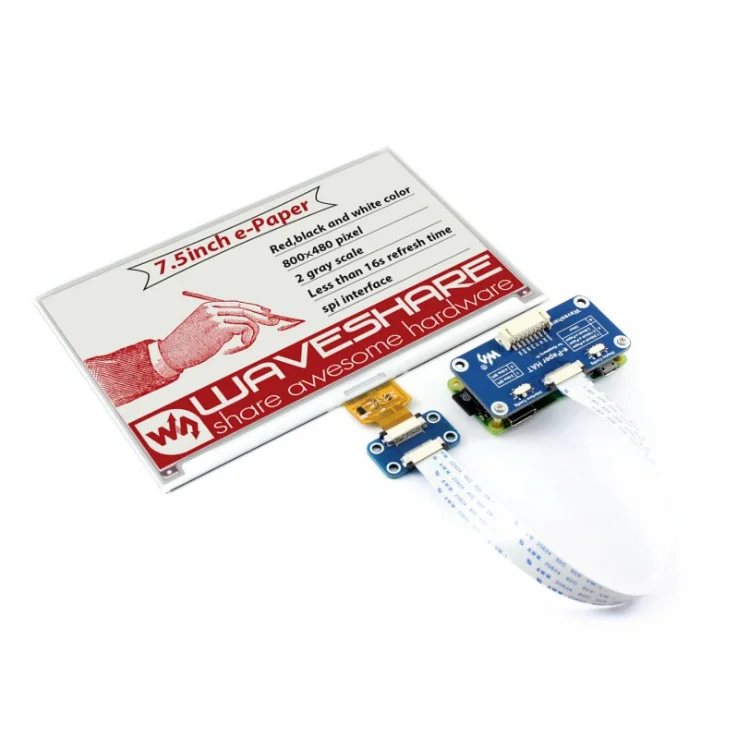

Conector GPIO Raspberry Pi estándar de 40 pines

Compatible con placas serie Raspberry Pi, Jetson Nano

Raspberry Pi, Jetson Nano en la foto NO están incluidos.

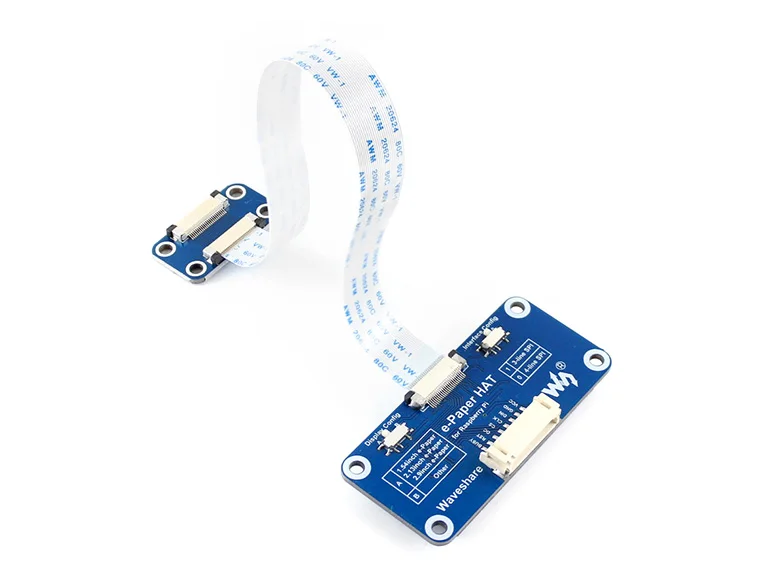

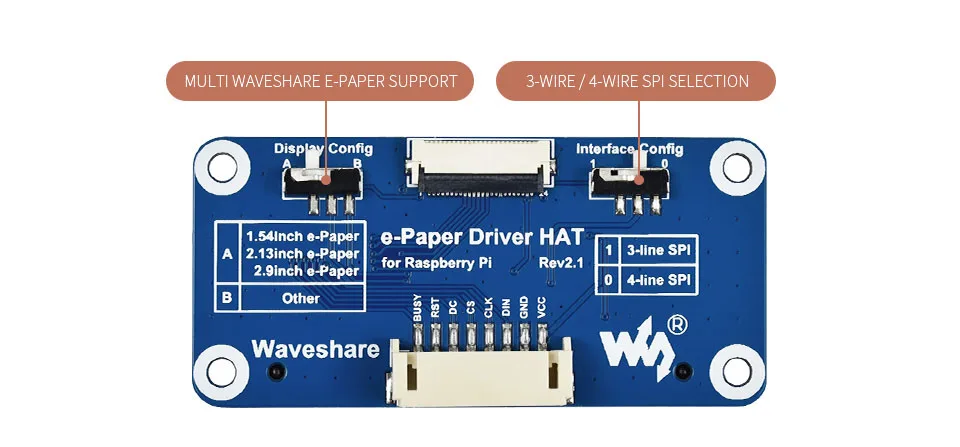

Interfaz de control SPI integrada

Para uso con otras placas controladoras como STM32/Arduino

VCC

3,3 V/5 V

TIÑO

Tierra

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupado, alta actividad

* para Arduino UNO, debido a su límite de RAM, es mejor elegir el

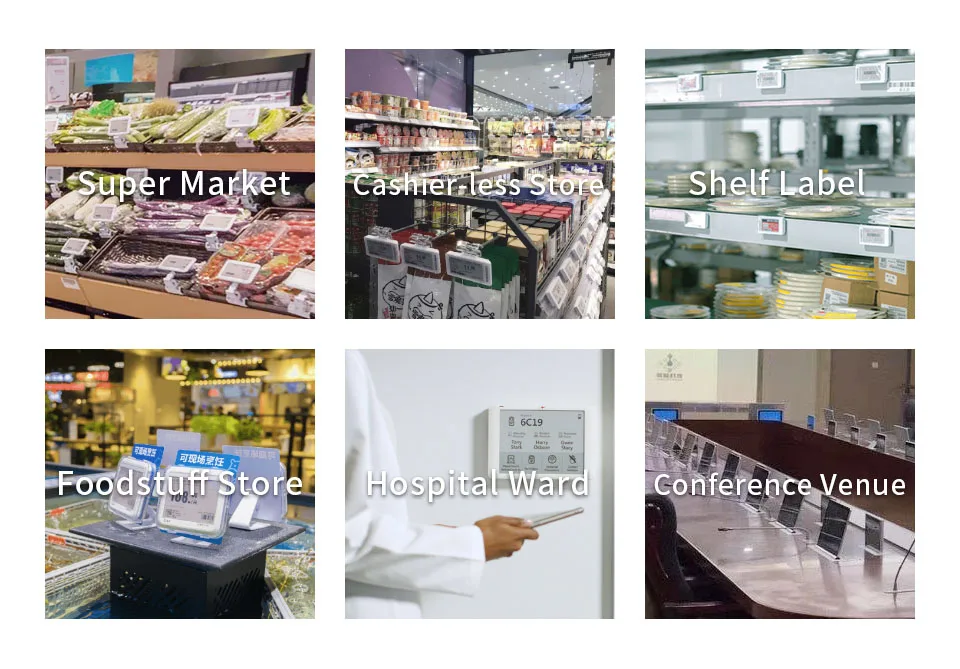

Ejemplos de aplicación

Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...

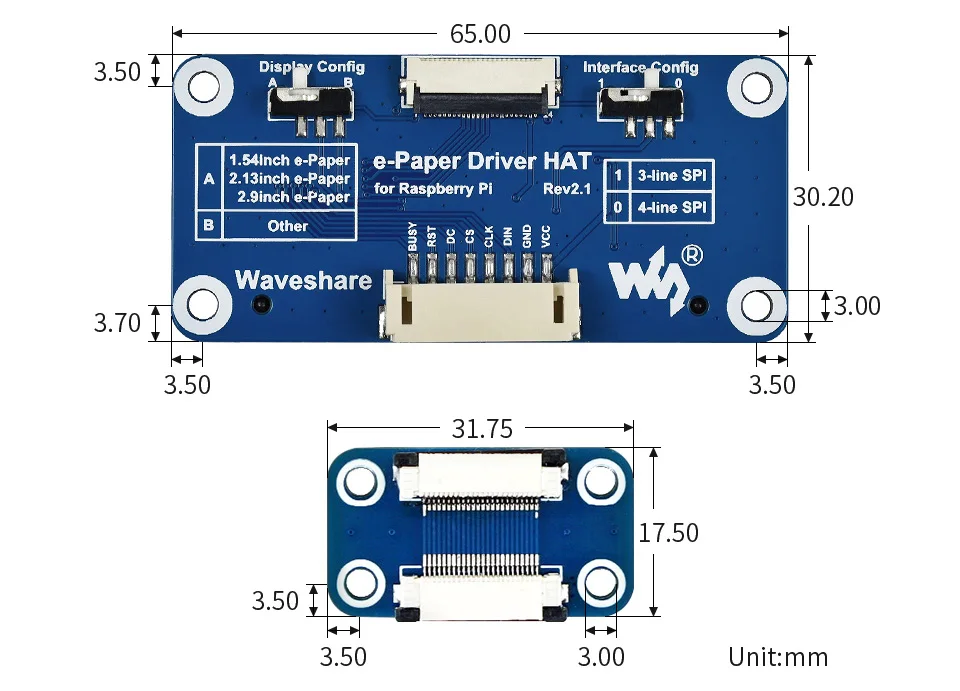

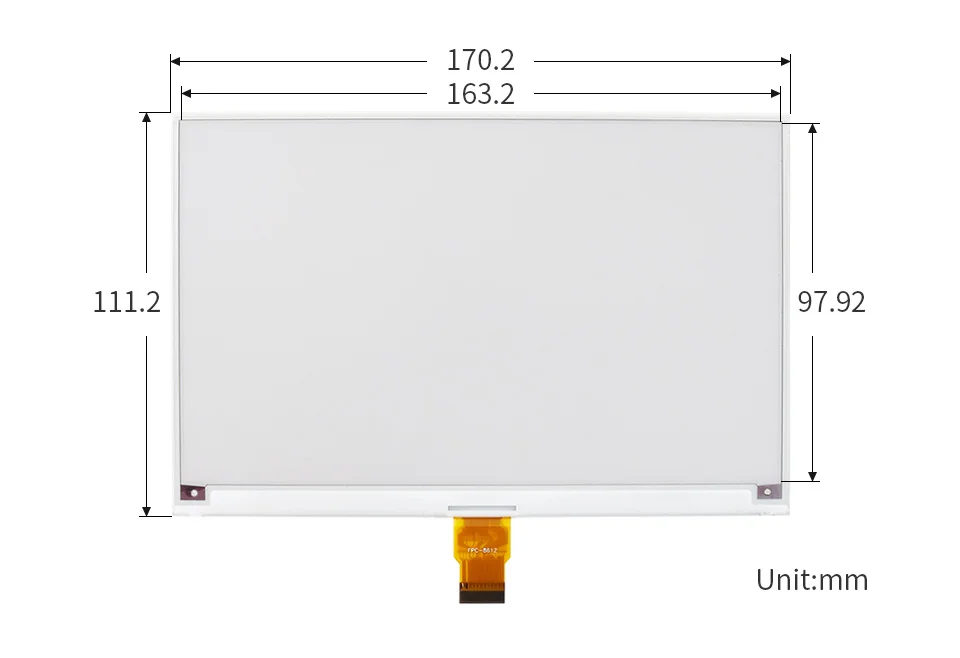

Dimensiones del contorno

Recursos y servicios

---

WIKI:https://www.waveshare.com/wiki/7.5inch_e-Paper_HAT_(B)

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

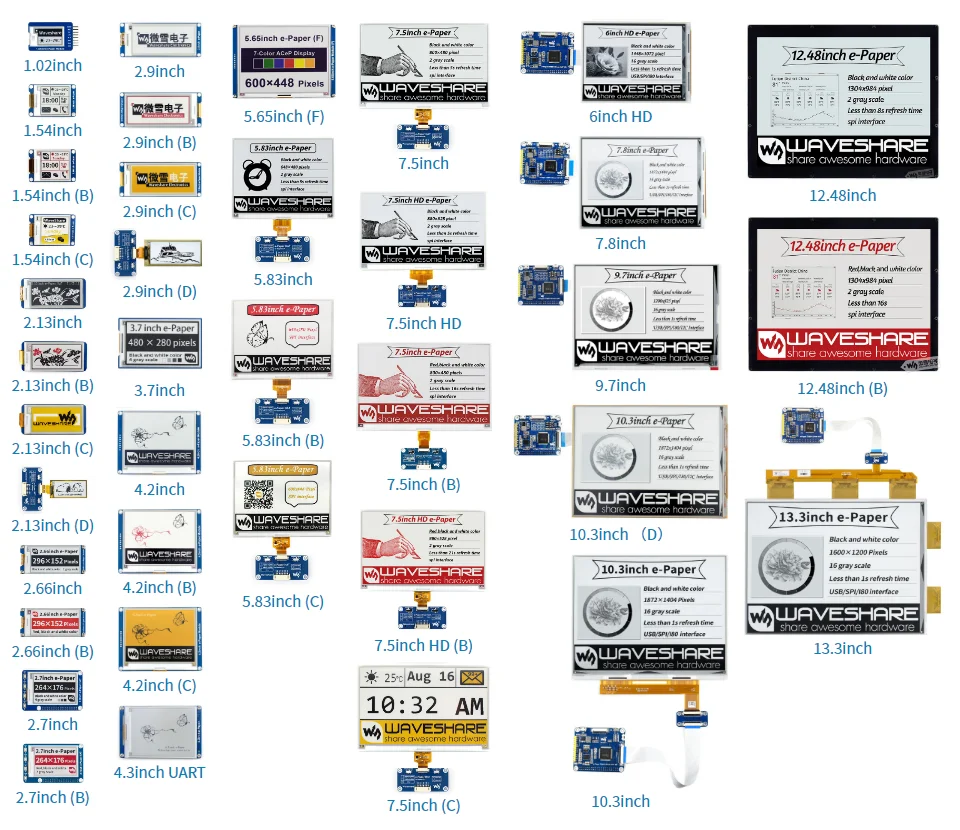

Guía de selección

NÚMERO DE PIEZA

COLORES

GRIS ESCALA

RESOLUCIÓN

TAMAÑO DE LA PANTALLA (MM)

DIMENSIÓN DE SALIDA (MM)

TIEMPO COMPLETO DE REFRESH (S)

REFRESH PARTIAL1

PI HEAD-ER2

FLEXI-BLE

INTERFAZ

Módulo de papel electrónico de 1,02 pulgadas

negro, blanco

2

128×80

21.76 × 14.00

42.0 × 27.0

2

√

SPI

Módulo de papel electrónico de 1,54 pulgadas

negro, blanco

2

200×200

27.60 × 27.60

48.0 × 33.0

2

√

SPI

Módulo de papel electrónico de 1,54 pulgadas (B)

rojo, negro, blanco

2

200×200

27.60 × 27.60

48.0 × 33.0

8

SPI

Módulo de papel electrónico de 1,54 pulgadas (C)

amarillo, negro, blanco

2

152×152

27.51 × 27.51

48.0 × 33.0

27

SPI

SOMBRERO de papel electrónico de 2,13 pulgadas

negro, blanco

2

250×122

48.55 × 23.71

65.0 × 30.2

2

√

√

SPI

SOMBRERO de papel electrónico de 2,13 pulgadas (B)

rojo, negro, blanco

2

212×104

48.55 × 23.71

65.0 × 30.2

15

√

SPI

SOMBRERO de papel electrónico de 2,13 pulgadas (C)

amarillo, negro, blanco

2

212×104

48.55 × 23.71

65.0 × 30.2

15

√

SPI

SOMBRERO de papel electrónico de 2,13 pulgadas (D)

negro, blanco

2

212×104

48.55 × 23.71

59.2 × 29.2

2

√

√

√

SPI

Módulo de papel electrónico de 2,66 pulgadas

negro, blanco

2

296×152

30.704 × 60.088

37.0 × 83.5

6

√

SPI

Módulo de papel electrónico de 2,66 pulgadas (B)

rojo, negro, blanco

2

296×152

30.704 × 60.088

37.0 × 83.5

15

SPI

SOMBRERO de papel electrónico de 2,7 pulgadas

negro, blanco

4

264×176

57.29 × 38.19

85.0 × 56.0

6

√

SPI

SOMBRERO de papel electrónico de 2,7 pulgadas (B)

rojo, negro, blanco

2

264×176

57.29 × 38.19

85.0 × 56.0

15

√

SPI

Módulo de papel electrónico de 2,9 pulgadas

negro, blanco

2

296×128

66.89 × 29.05

89.5 × 38.0

2

√

SPI

Módulo de papel electrónico de 2,9 pulgadas (B)

rojo, negro, blanco

2

296×128

66.89 × 29.05

89.5 × 38.0

15

SPI

Módulo de papel electrónico de 2,9 pulgadas (C)

amarillo, negro, blanco

2

296×128

66.89 × 29.05

89.5 × 38.0

15

SPI

SOMBRERO de papel electrónico de 2,9 pulgadas (D)

negro, blanco

2

296×128

66.90 × 29.06

79.0 × 36.7

2

√

√

√

SPI

SOMBRERO de papel electrónico de 3,7 pulgadas

negro, blanco

4

480×280

47.32 × 81.12

58.0 × 96.5

3

√

√

SPI

Módulo de papel electrónico de 4,2 pulgadas

negro, blanco

4

400×300

84.80 × 63.60

103.0 × 78.5

4

SPI

Módulo de papel electrónico de 4,2 pulgadas (B)

rojo, negro, blanco

2

400×300

84.80 × 63.60

103.0 × 78.5

15

SPI

Módulo de papel electrónico de 4,2 pulgadas (C)

amarillo, negro, blanco

2

400×300

84.80 × 63.60

103.0 × 78.5

15

SPI

Módulo UART de papel electrónico de 4,3 pulgadas

negro, blanco

4

800×600

88.00 × 66.00

118.0 × 75.0

1.5

UART

Módulo de papel electrónico de 5,65 pulgadas (F)

7 colores

2

600×448

114.9 × 85.8

138.5 × 100.5

15

SPI

SOMBRERO de papel electrónico de 5,83 pulgadas

negro, blanco

2

648×480

119.232 × 88.320

125.4 × 99.5

5

√

SPI

SOMBRERO de papel electrónico de 5,83 pulgadas (B)

rojo, negro, blanco

2

648×480

119.232 × 88.320

125.4 × 99.5

20

√

SPI

SOMBRERO de papel electrónico de 5,83 pulgadas (C)

amarillo, negro, blanco

2

600×448

118.8 × 88.26

125.4 × 99.5

26

√

SPI

SOMBRERO de papel electrónico de 6 pulgadas

negro, blanco

16

800×600

122.4 × 90.6

138.4 × 101.8

1

√

√

USB/SPI/
I80

SOMBRERO de papel electrónico HD de 6 pulgadas

negro, blanco

16

1448×1072

122.4 × 90.6

138.4 × 101.8

1

√

√

USB/SPI/
I80

SOMBRERO de papel electrónico de 7,5 pulgadas

negro, blanco

2

800×480

163.20 × 97.92

170.2 × 111.2

5

√

SPI

SOMBRERO de papel electrónico HD de 7,5 pulgadas

negro, blanco

2

880×528

163.24 × 97.94

170.2 × 111.2

5

√

SPI

SOMBRERO de papel electrónico de 7,5 pulgadas (B)

rojo, negro, blanco

2

800×480

163.20 × 97.92

170.2 × 111.2

16

√

SPI

SOMBRERO de papel electrónico HD de 7,5 pulgadas (B)

rojo, negro, blanco

2

880×528

163.24 × 97.94

170.2 × 111.2

21

√

SPI

SOMBRERO de papel electrónico de 7,5 pulgadas (C)

amarillo, negro, blanco

2

640×384

163.20 × 97.92

170.2 × 111.2

16

√

SPI

SOMBRERO de papel electrónico de 7,8 pulgadas

negro, blanco

16

1872×1404

158.18 × 118.64

173.8 × 127.6

1

√

√

USB/SPI/
I80

SOMBRERO de papel electrónico de 9,7 pulgadas

negro, blanco

16

1200×825

202.8 × 139.43

218.8×156.4

1

√

√

USB/SPI/
I80

SOMBRERO de papel electrónico de 10,3 pulgadas

negro, blanco

16

1872×1404

209.66 × 157.25

216.7 × 174.4

1

√

√

USB/SPI/
I80

SOMBRERO de papel electrónico de 10,3 pulgadas (D)

negro, blanco

16

1872×1404

209.66 × 157.25

227.7 × 165.8

1

√

√

√

USB/SPI/
I80

Módulo de papel electrónico de 12,48 pulgadas

negro, blanco

2

1304×984

252.98 × 190.90

280.0 × 229.5

8

√

SPI

Módulo de papel electrónico de 12,48 pulgadas (B)

rojo, negro, blanco

2

1304×984

252.98 × 190.90

280.0 × 229.5

16

√

SPI

SOMBRERO de papel electrónico de 13,3 pulgadas

negro, blanco

16

1600×1200

270.40 × 202.80

285.80 × 213.65

1

√

√

USB/SPI/
I80

1. Por lo general, se necesitan unos 0,3 segundos para una actualización parcial.

2. Encabezado Pi: encabezado de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

Peso:0,164 kg

1. Papel electrónico de 7,5 pulgadas (B) x1

2. Sombrero de controlador de papel electrónico x1

3. Paquete de tornillos RPi (2 piezas) x1

4. PH2.0 20 cm 8 pines x1
