640x384, pantalla de tinta electrónica de 7,5 pulgadas HAT para Raspberry Pi
Descripción
SOMBRERO de pantalla de tinta electrónica de 640x384, 7,5 pulgadas para Raspberry Pi, interfaz SPI

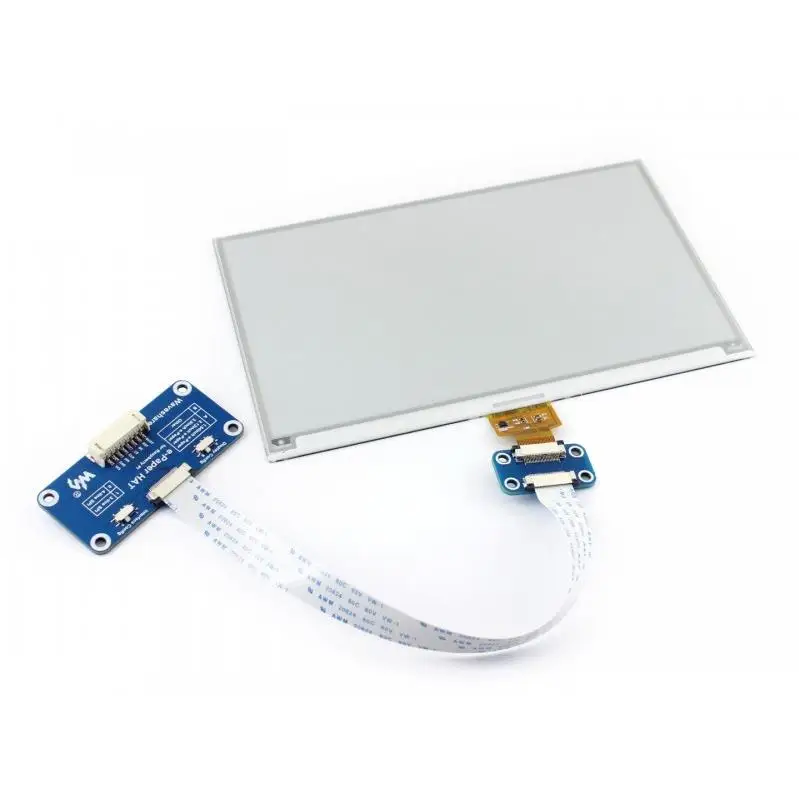

Visión general
Este es un sombrero de pantalla de tinta electrónica para Raspberry Pi, 7,5 pulgadas, resolución de 800 × 480, con controlador integrado, que se comunica a través de la interfaz SPI.

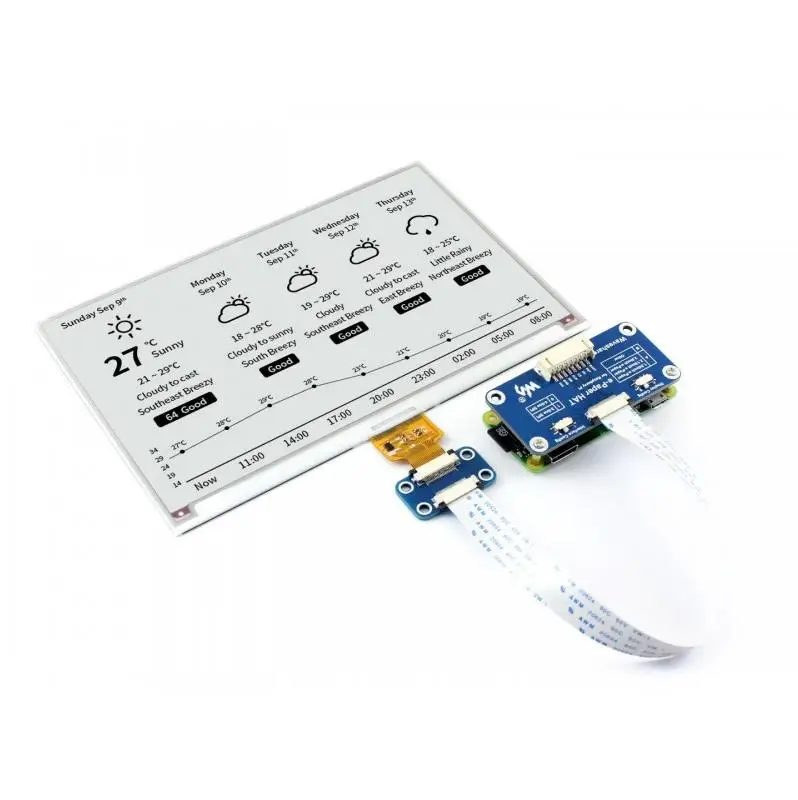

Debido a las ventajas como el consumo de energía ultrabajo, el amplio ángulo de visión y el gran efecto bajo la luz solar, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.
Características
Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
Consumo de energía ultra bajo, básicamente solo se requiere energía para actualizar

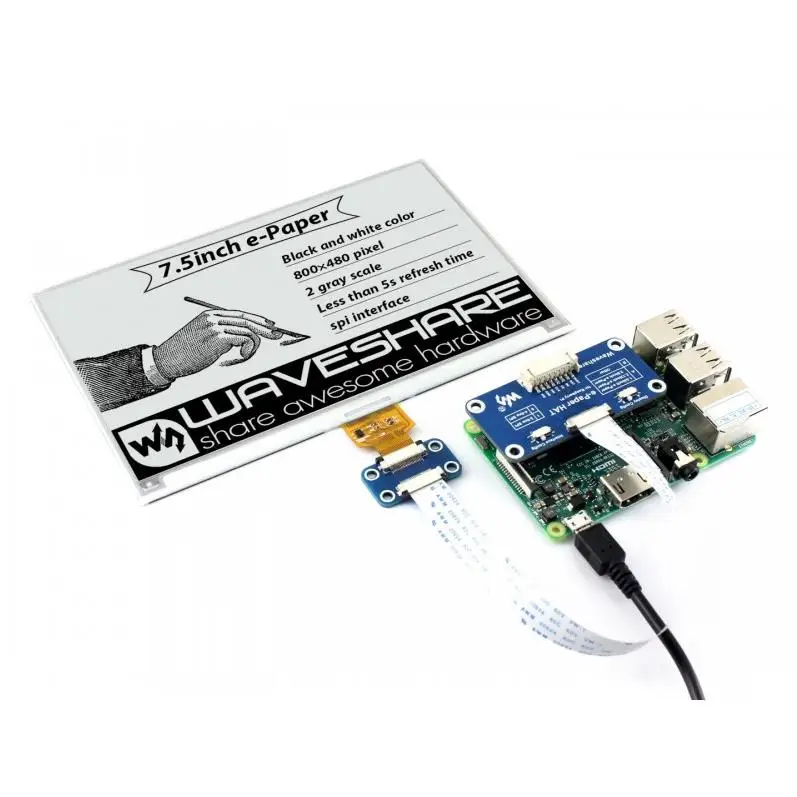

Cabezal de extensión estándar Raspberry Pi 40PIN GPIO, compatible con placas de la serie Raspberry Pi, Jetson Nano
Interfaz SPI, para conectar con otras placas controladoras como Raspberry/Arduino/Nucleo, etc.
Traductor de voltaje integrado, compatible con MCU de 3,3 V/5V
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones
Voltaje de funcionamiento: 3,3 V ~ 5V
Interfaz: SPI
Dimensión del contorno: 170,2mm × 111,2mm
Tamaño de la pantalla: 163,2mm × 97,92mm
Paso de puntos: 0.205 × 0.204
Resolución: 800 × 480
Color de la pantalla: negro, blanco
Escala de grises: 2
Tiempo de actualización completo:
Potencia de Actualización: 38mW (típico).
Potencia en espera: 0.017mW
Ángulo de visión: 170 °
Historial de revisiones
La revisión V2 se lanzó el 2019,11, la resolución se actualizó a 800 × 480, de 640 × 384 de V1. El hardware y la interfaz de V2 son compatibles con V1, sin embargo, el software relacionado debe actualizarse.
Interfaz
SÍMBOLO DESCRIPCIÓN
VCC 3,3 V ~ 5V
Suelo GND
Pasador DIN SPI MOSI
Clavija CLK SPI SCK
Selección de chip CS SPI, baja actividad
Selección de datos/comando de CC (alta para datos, baja para comando)
RST Reinicio externo, baja actividad
Salida de estado ocupado, baja actividad
Certificado
Dimensiones

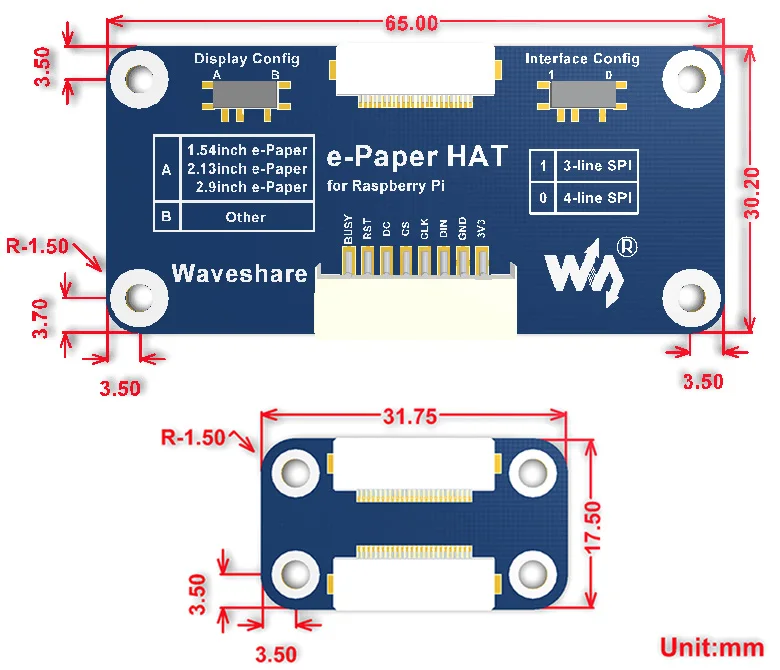

Recursos Desarrollo
Wiki : www.waveshare.com/wiki/7.5inch_e-Paper_HAT
Contenido del paquete
Peso: 0.065 kg
1. Papel electrónico de 7,5 pulgadas X1
2. ePaper Driver SOMBRERO X1
3. Paquete RPi de tornillos (2 piezas) x1
4. PH2.0 20cm 8 pines X1
