Descripción general
Este es un sombrero de pantalla OLED para Raspberry Pi, diagonal de 1,3 pulgadas, 128x64 píxeles, con controlador integrado que se comunica a través de interfaz SPI o I2C.
¿Intentar agregar una interfaz de control para su Pi?¿Incluso transformar el Pi en una consola de juegos portátil?Esta pantalla compacta sería la opción ideal.
Características
•Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

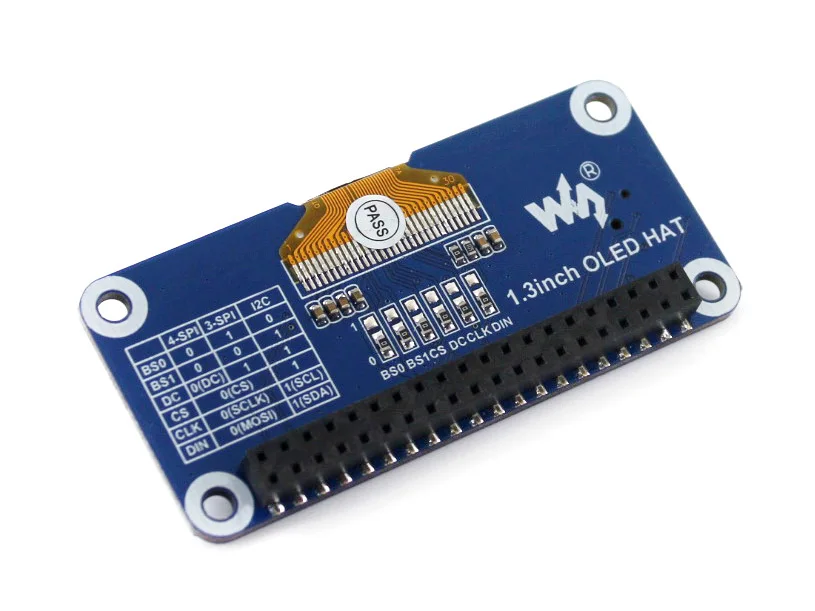

• Interfaces opcionales: SPI de 4 hilos, SPI de 3 hilos, I2C, configuradas mediante resistencia integrada

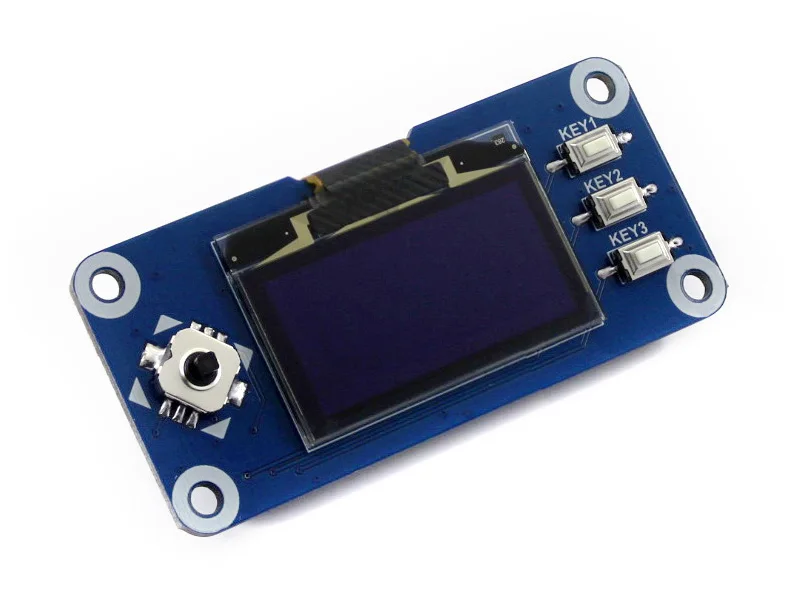

• 1x joystick (5 posiciones), 3x botones, práctico y útil
• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano)
Especificaciones
• Controlador: SH1106
• Interfaz: SPI de 4 hilos, SPI de 3 hilos, I2C
• Color de la pantalla: azul
• Resolución: 128x64
• Voltaje de funcionamiento: 3,3 V

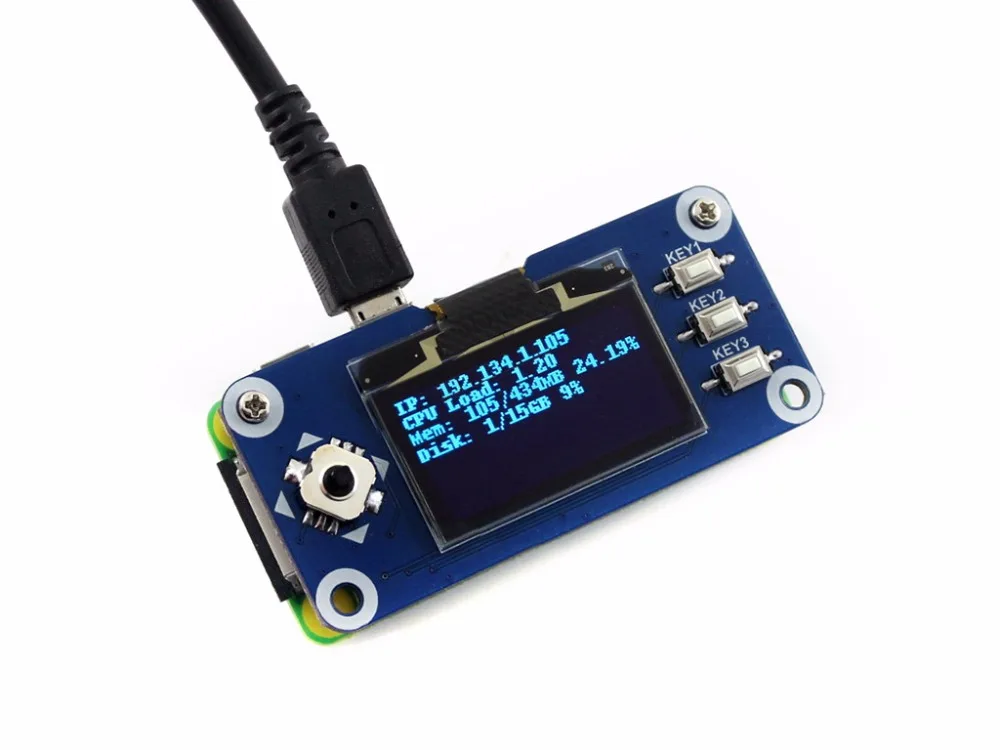

Fotos
Interfaz
DESCRIPCIÓN DEL PIN DEL SÍMBOL RASPBERRY PI (BCM)
Botón KEY1 P21 1/GPIO
Botón KEY2 P20 2/GPIO
KEY3 P16 Botón 3/GPIO
Joystick Up P6 Joystick Up
Joystick hacia abajo P19 Joystick hacia abajo
Joystick izquierdo P5 Joystick izquierdo
Joystick derecho P26 Joystick derecho
Prensa de joystick Prensa de joystick P13
Entrada de reloj SCLK P11/SCLK SPI
Entrada de datos MOSI P10/MOSI SPI
Selección de datos/comando DC P24 (alto para datos, bajo para comando)
Selección de chip CS P8/CE0, baja actividad
Restablecimiento RST P25, baja actividad

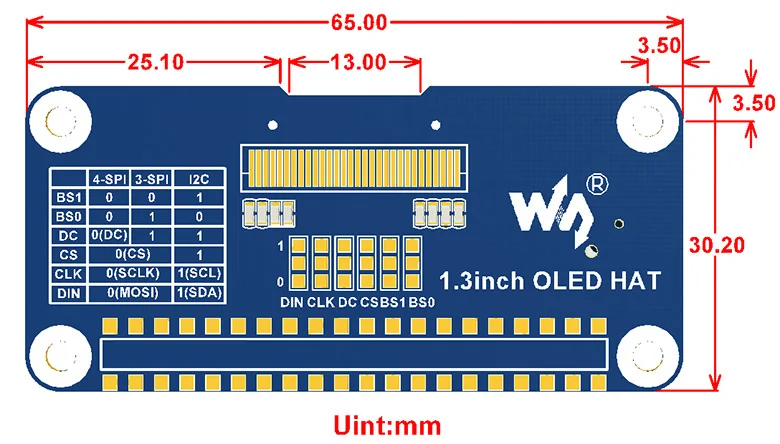

Dimensiones
Recursos de desarrollo
Wiki :www.waveshare.com/wiki/1.3inch_OLED_HAT

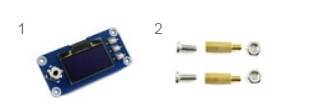

CONTENIDO DEL PAQUETE
Peso: 0,012 kg
1.SOMBRERO OLED de 1,3 pulgadas x1
2.Paquete de tornillos RPi (2 piezas) x1
