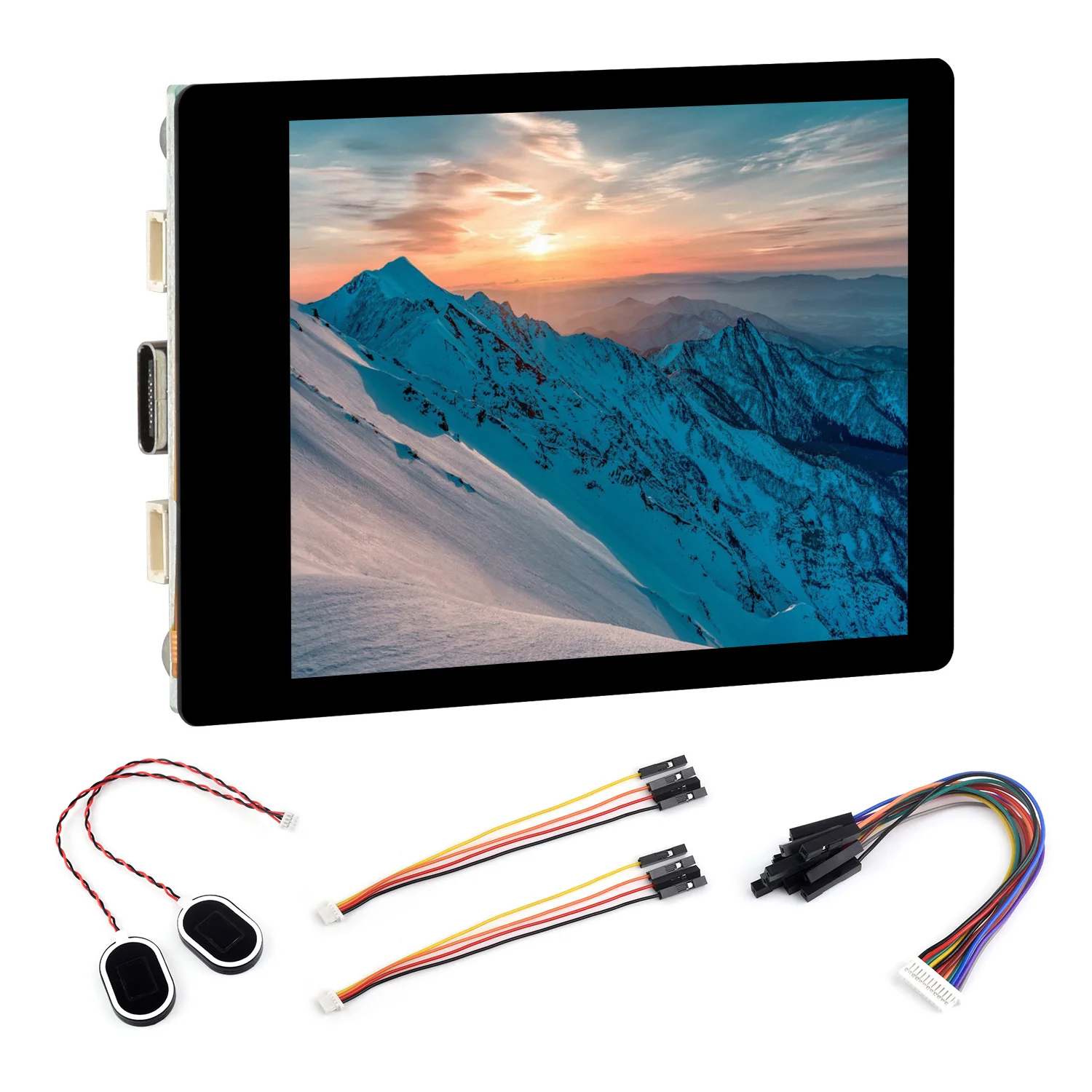

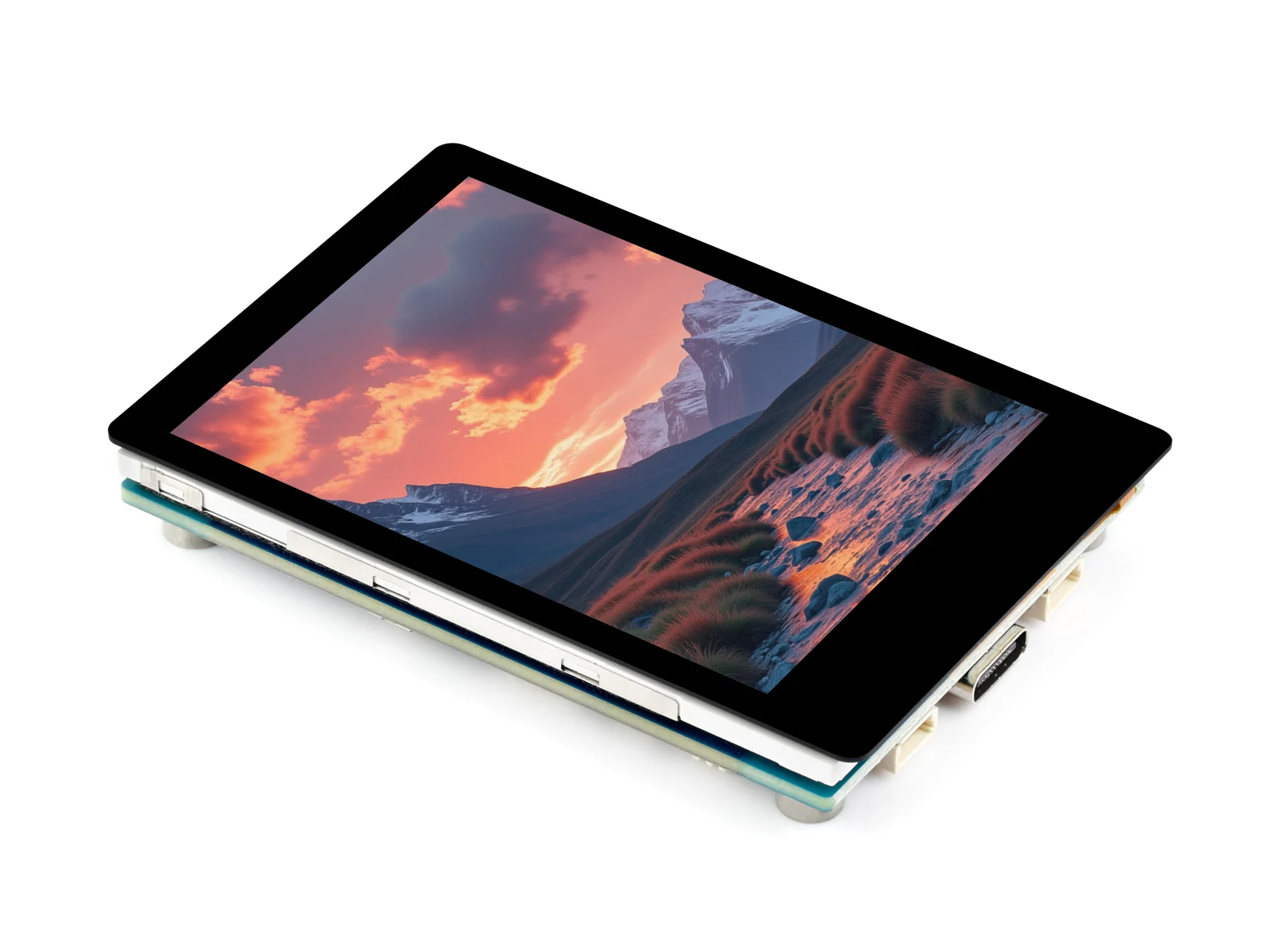

Waveshare RP2350 Placa de desarrollo de pantalla táctil capacitiva de 2,8 pulgadas, 240 × 320, panel IPS, táctil de 5 puntos, pantalla SPI, Acceleromet

RP2350-Touch-LCD-2.8es una placa MCU de bajo costo y alto rendimiento diseñada por Waveshare.Pantalla táctil capacitiva integrada de 2,8 pulgadas, capaz de ejecutar sin problemas programas GUI como LVGL.Integra administrador de recarga de batería de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), chip RTC, etc., lo que facilita su desarrollo e integración en los productos rápidamente.

Las características clave incluyen:

• Chip microcontrolador RP2350 diseñado por Raspberry Pi en el Reino Unido

• Adopta un diseño único de doble núcleo y arquitectura dual: procesador ARM Cortex-M33 de doble núcleo y procesador Hazard3 RISC-V de doble núcleo, reloj flexible que funciona hasta 150 MHz

• 520 KB de SRAM y 16 MB de memoria Flash integrada

• Pantalla LCD integrada de 2,8 pulgadas, resolución de 240×320, color 262K

• Admite función táctil capacitiva controlada a través de la interfaz I2C, táctil de 5 puntos, con soporte de interrupción

• Adaptando UART, I2C y algunas interfaces IO, integra un puerto USB de velocidad completa

• Altavoz integrado, sensor QMI8658 de 6 ejes, sensor RTC, ranura para tarjeta TF y módulo de gestión de recarga de batería, etc.

• Programación de arrastre y solte mediante almacenamiento masivo a través de USB

• Admite control preciso, como reloj flexible y múltiples modos de energía para lograr un bajo consumo de energía en diferentes escenarios

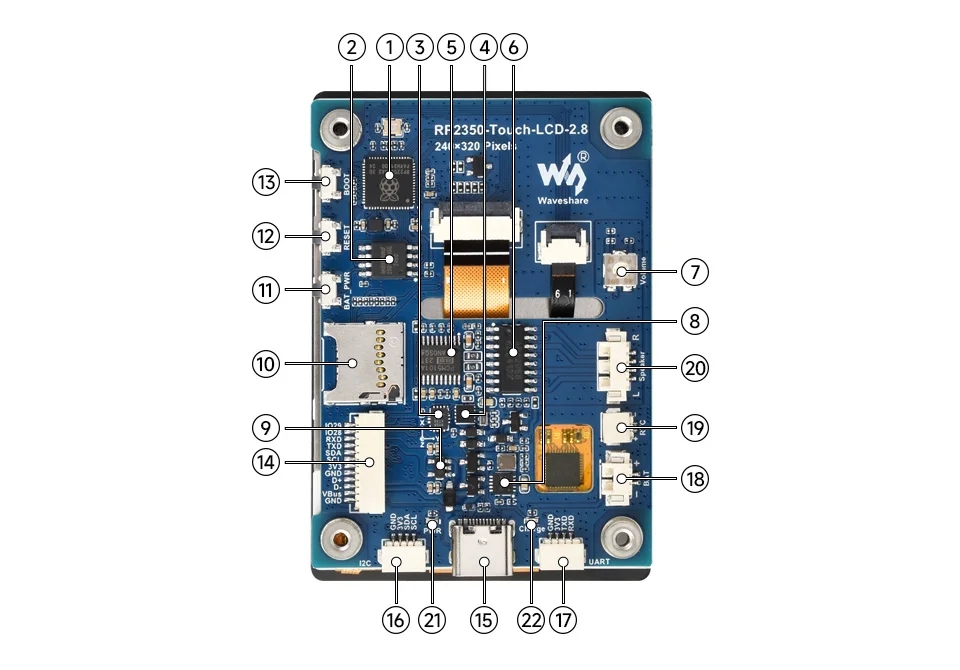

1. RP2350A
   Diseño de doble núcleo y doble arquitectura, frecuencia de funcionamiento de hasta 150 MHz

2. W25Q128JVSIQ
   16 MB NOR-Flash

3. QMI8658
   IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes

4. Chip RTC
   Chip RTC PCF85063

5. Decodificador de audio PCM5101

6. Chip amplificador

7. Perilla de ajuste de volumen

8. Gerente de recarga de batería

9. ME6217C33M5G
   Regulador de baja caída, salida de 800 mA (máx.)

10. Ranura para tarjeta TF

11. Botón de control de alimentación de la batería
    Se requiere un programa de controlador relevante

1. Botón RESET

2. Botón BOOT

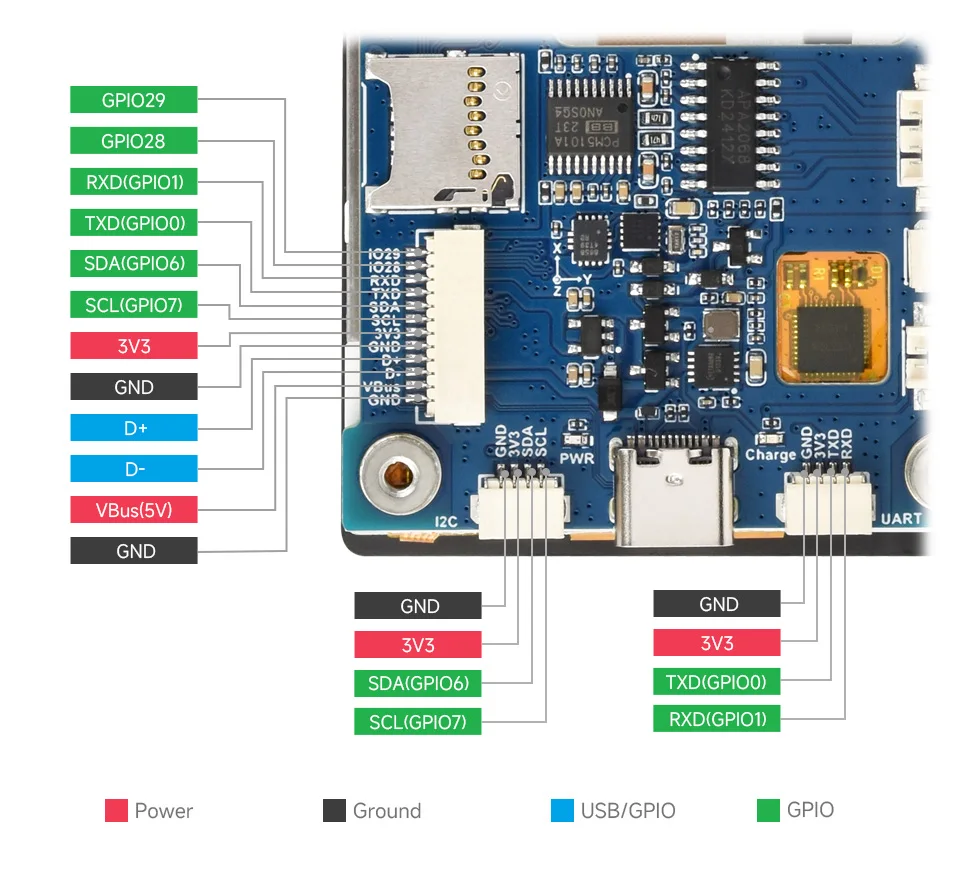

3. Conector multifuncional de 12 pines

4. Puerto USB tipo C

5. encabezado I2C
   Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funciones

6. Encabezado UART

7. Conector de batería MX1.25
   Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga

8. Conector de batería RTC
   para conectar recargable Batería RTC

9. Conector de altavoz

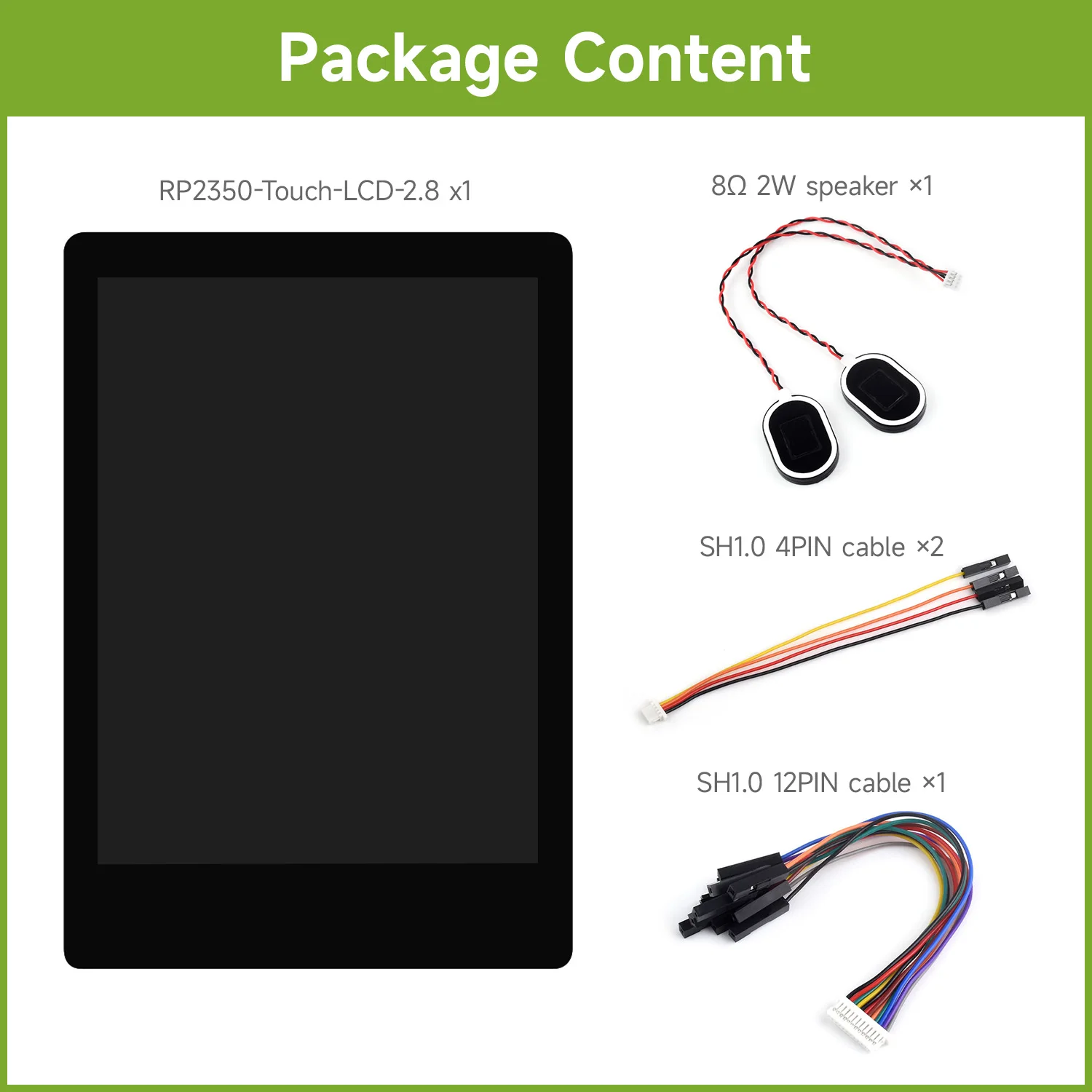

   Viene con altavoz de 8Ω 2W 2030

10. Indicador de encendido

11. Indicador de carga
    Indicador de carga de la batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)
