Descripción
DESCRIPCIÓN

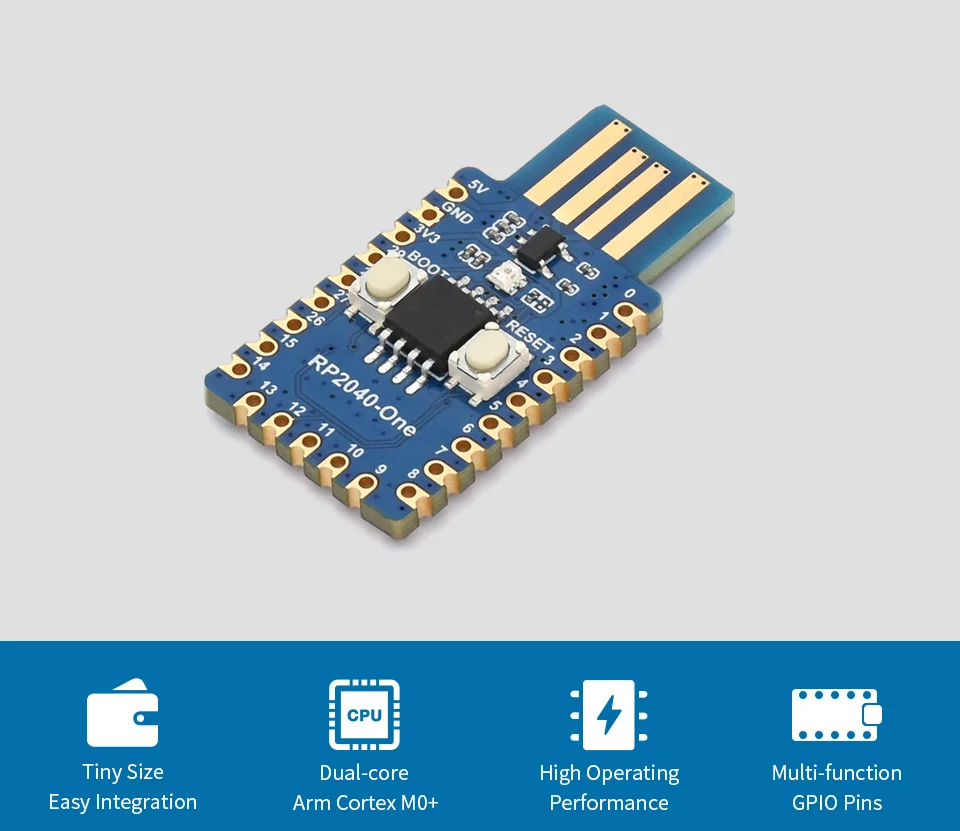

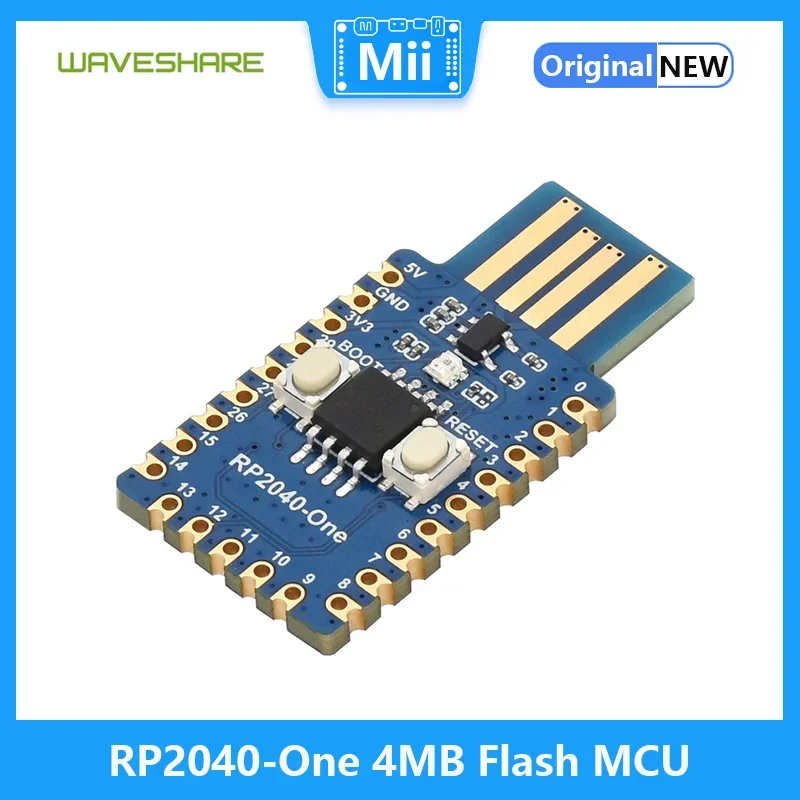

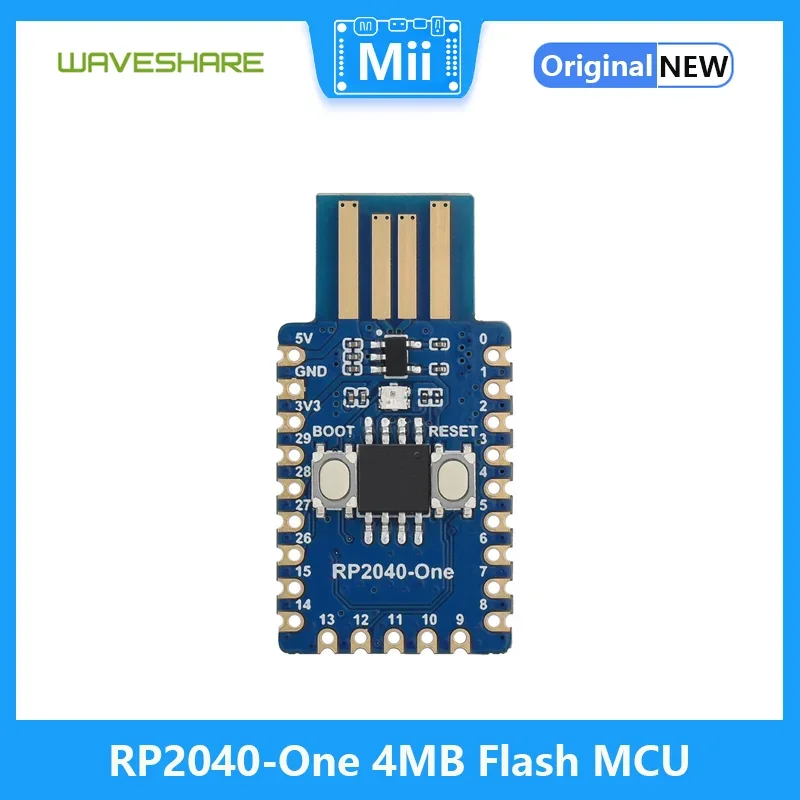

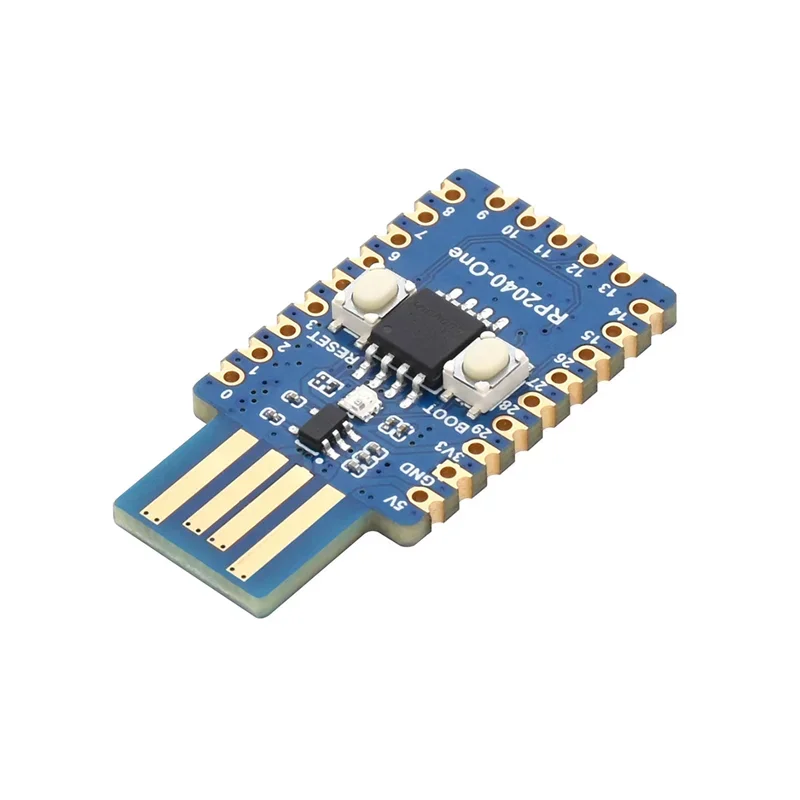

una placa MCU tipo Pico basada en Raspberry Pi RP2040
Módulo almenado, adecuado para aplicaciones SMD
Chip microcontrolador RP2040 diseñado por Raspberry Pi en el Reino Unido
Procesador Arm Cortex M0+ de doble núcleo, reloj flexible que funciona hasta 133 MHz
264 KB de SRAM y 4 MB de memoria Flash integrada
El módulo almenado permite soldar directamente a las placas portadoras.
USB 1.1 con soporte para dispositivos y host
Modos de suspensión y inactividad de bajo consumo
Programación de arrastre y solte mediante almacenamiento masivo a través de USB

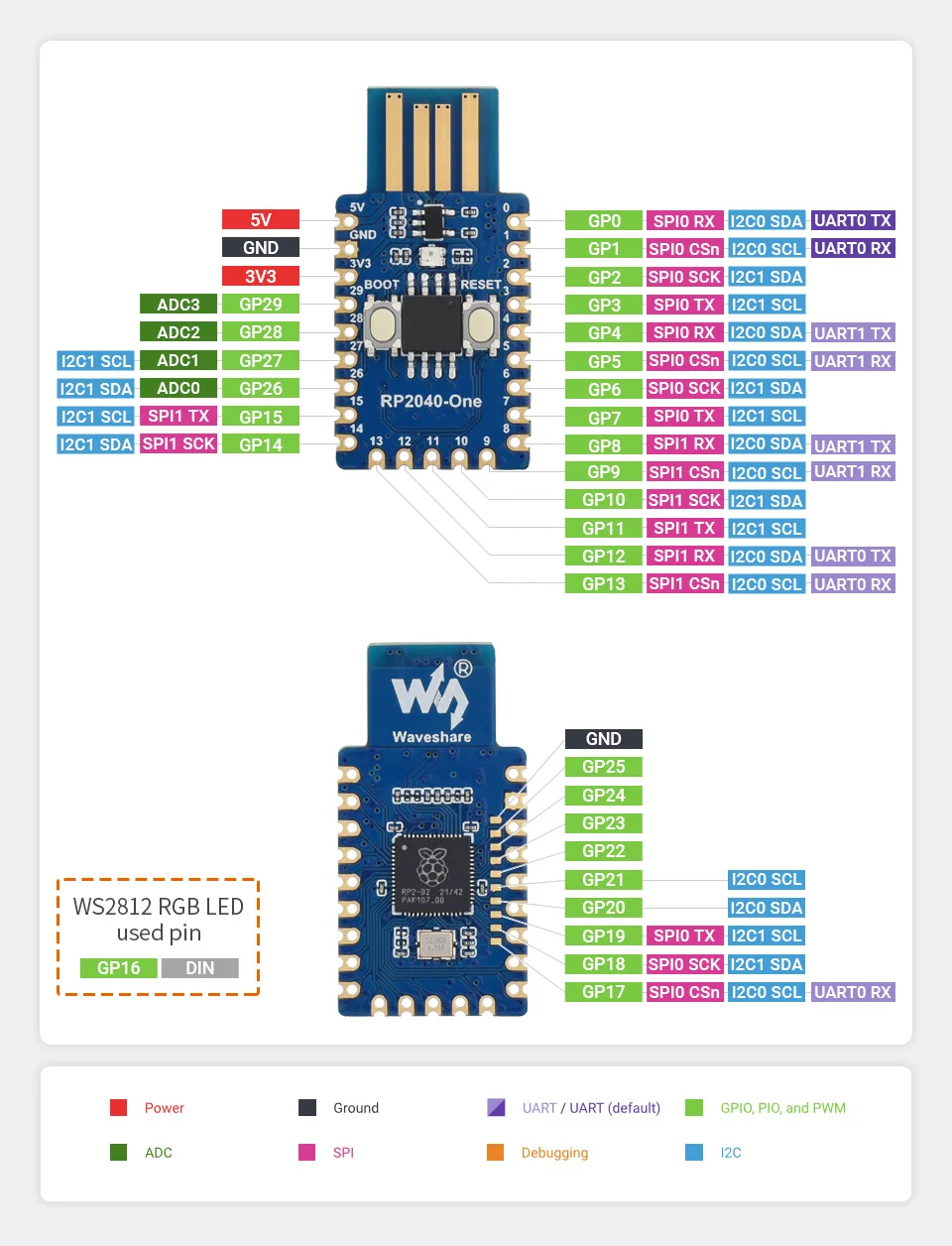

29 × pines GPIO multifunción (20 × mediante pinaje de borde, otros mediante puntos de soldadura)
2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 16 × canales PWM controlables
Reloj y temporizador precisos en chip
Sensor de temperatura
Bibliotecas aceleradas de punto flotante en chip
8 × máquinas de estado de E/S programables (PIO) para soporte de periféricos personalizados
Plug And Play, no se requieren cables adicionales

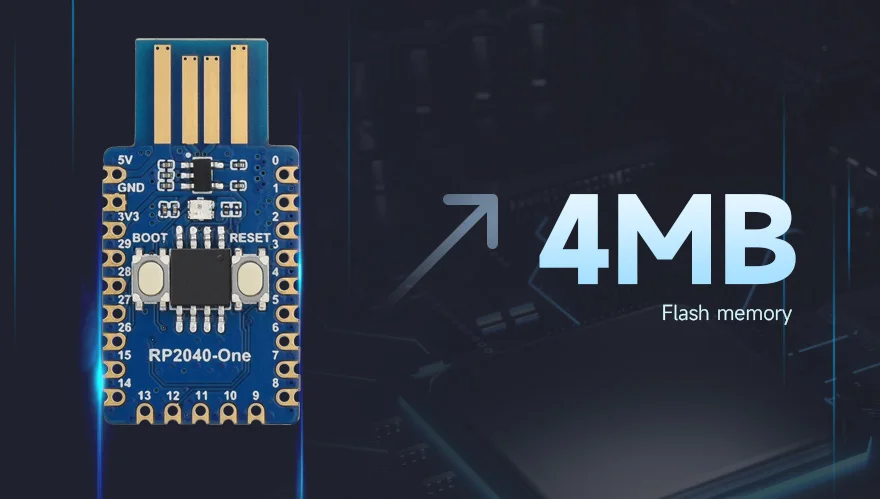

Flash de 4 MB disponible para más posibilidades
SDK completo, recursos de dispositivo y tutoriales para ayudarle a comenzar fácilmente
Procesador Arm Cortex M0+ de doble núcleo, reloj flexible que funciona hasta 133 MHz
Función de pin configurable, permite un desarrollo e integración flexibles
Puerto USB-A de PCB
RT9013-33GB
500 mA de baja caída, bajo nivel de ruido, LDO ultrarrápidoWS2812
LED RGBBotón BOOT
presiónelo cuando se reinicie para ingresar al modo de descarga
W25Q32JVSSIQ
4 MB NOR-FlashBotón RESET
RP2040
Procesador de doble núcleo, frecuencia operativa de hasta 133 MHzPines RP2040
10x puntos de soldadura, incluidos 9x pines GPIO
PRODUCTO
CHIP PRINCIPAL
CHIP REGULADOR DE Tensión
USB
FLASH
PSRAM
CABEZAL DE BATERÍA DE LITIO
LCD ONBOARD
RP2040
CC-CC, 800 mA
Micro USB
2 MB
-
-
-
CC-CC, 3000 mA
Micro USB
2 MB
-
-
con WIFI
CC-CC, 800 mA
Micro USB
2 MB
-
-
-
LDO, 500 mA
Tipo A
4 MB
-
-
-
LDO, 800mA
Tipo-C
2 MB
-
-
-
LDO, 300mA
Tipo-C
2 MB
-
Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)
LCD IPS de 1,28 pulgadas
CC-CC, 1800 mA
Tipo-C
2 MB
-
Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)
LCD IPS de 0,96 pulgadas
CC-CC, 1800 mA
Tipo-C
4 MB
-
Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)
-
