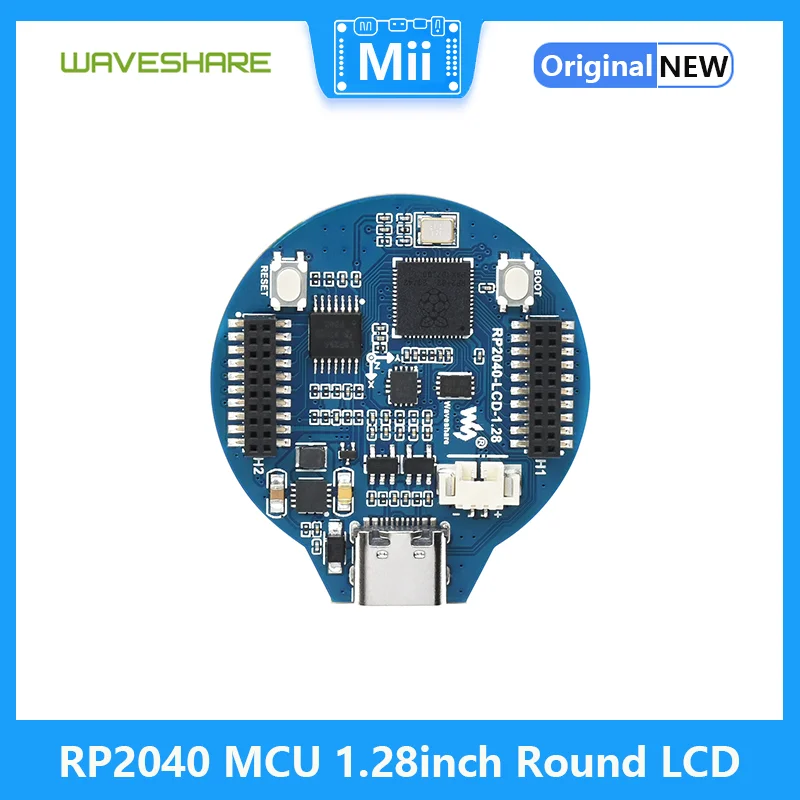

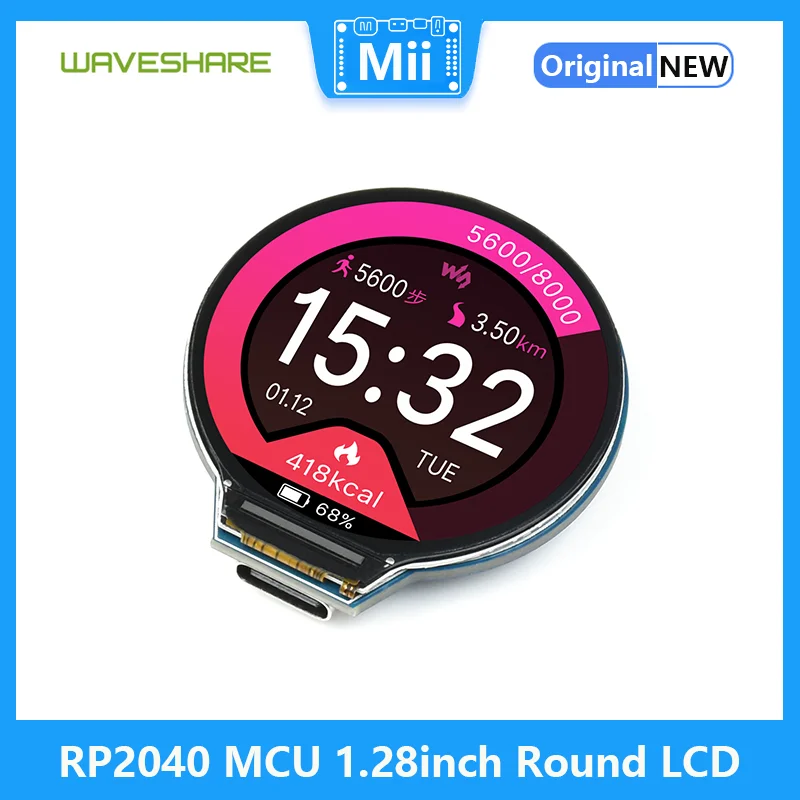

Waveshare-placa MCU RP2040, acelerómetro LCD redondo de 1,28 pulgadas y Sensor giroscópico, 264KB de SRAM 10 / 100 M adaptable

Basado en Raspberry Pi RP2040

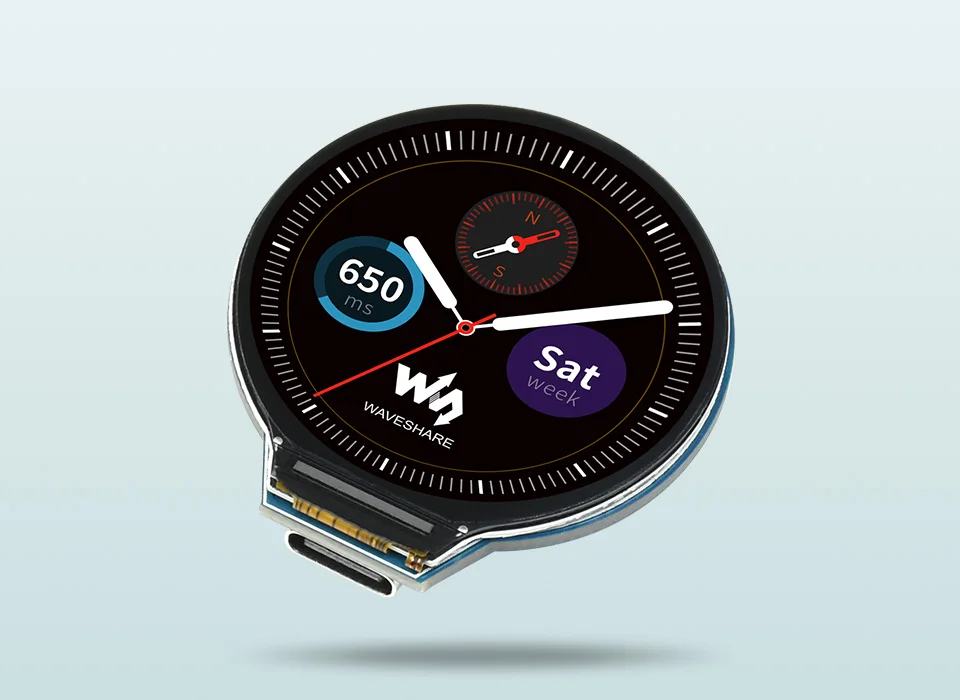

RP2040-LCD-1.28 Es una placa MCU de bajo costo y alto rendimiento diseñada por Waveshare. Tamaño pequeño con pantalla redonda LCD de 1,28 pulgadas integrada, administrador de recarga de batería de iones de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), etc. Adaptando todos los pines GPIO y Debug, lo que le facilita el desarrollo e integración en productos rápidamente.

Las características clave incluyen:

• Chip de microcontrolador RP2040 diseñado por Raspberry Pi en Reino Unido

• Procesador Arm Cortex M0 + de doble núcleo, reloj flexible que funciona hasta 133 MHz

• 264KB de SRAM y 2MB de memoria Flash integrada

• Conector tipo C, lo mantiene actualizado, más fácil de usar

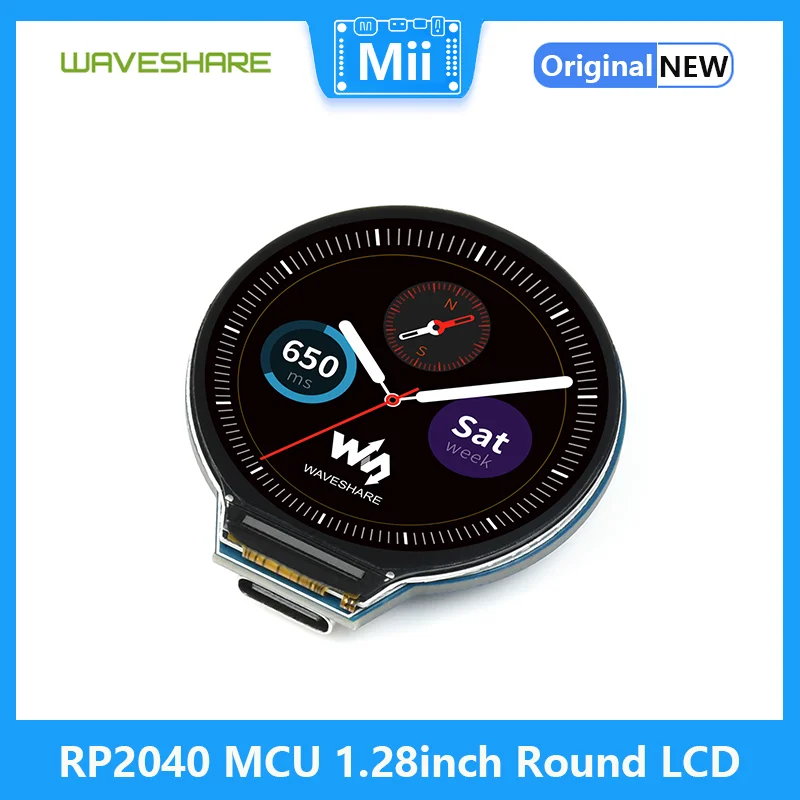

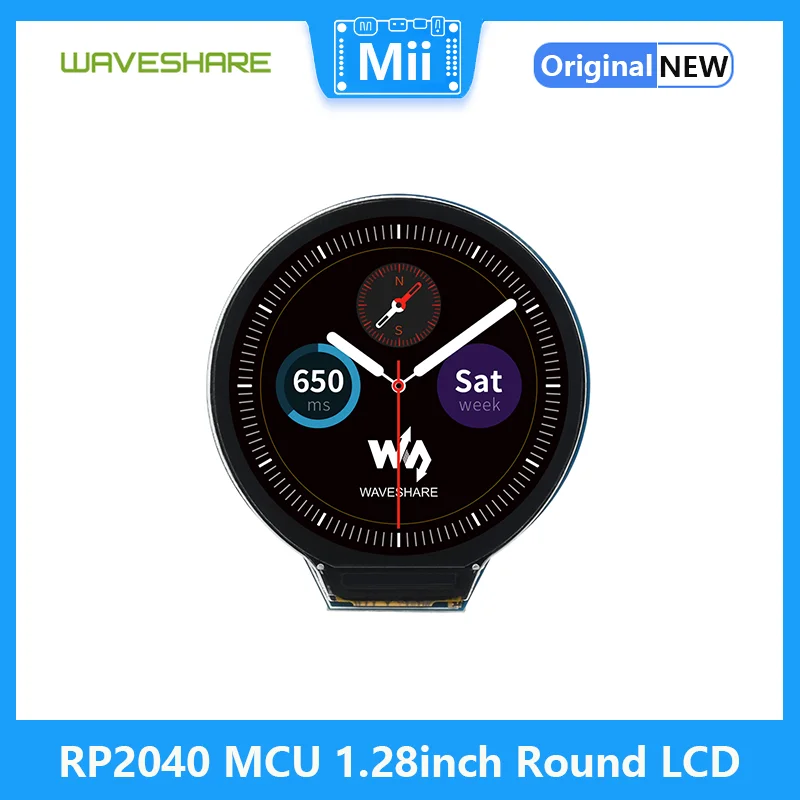

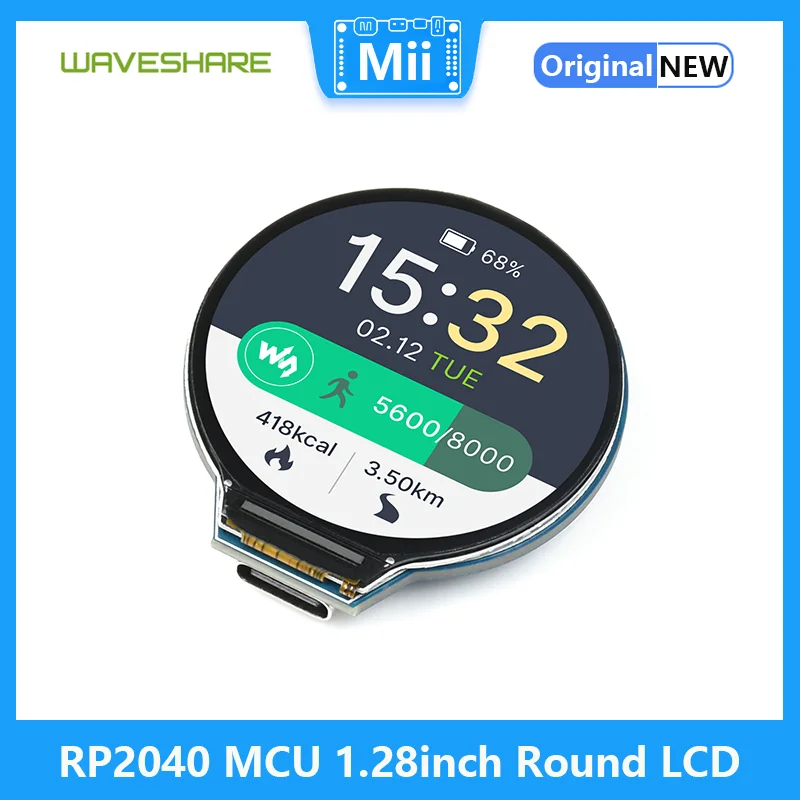

• Pantalla LCD IPS colorida integrada de 1,28 pulgadas, 240 × 240 píxeles, 65K para imágenes claras en color

• Cabezal de recarga/descarga de batería de litio, adecuado para dispositivos móviles

• Todos los pines GPIO están adaptados a través de cabezales hembra de paso 1,27 (hay 30 pines en total, pero algunos pines se han conectado al circuito interno, consulte el wiki para obtener más detalles al multiplexar)

• USB 1,1 con soporte para dispositivo y host

• Modos de reposo e inactividad de baja potencia

• Programación de arrastrar y soltar mediante almacenamiento masivo a través de USB

• 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 16 × canales PWM controlables

• Reloj y temporizador precisos en chip

• Sensor de temperatura

• Bibliotecas aceleradas de punto flotante en chip

• 8 máquinas de estado de E/S (PIO) programables para soporte periférico personalizado

SDK completo, recursos de desarrollo, tutoriales para ayudarlo a comenzar fácilmente

Procesador Arm Cortex M0 + de doble núcleo, reloj flexible que funciona hasta 133 MHz

Función de PIN configurable, permite un desarrollo e integración flexibles

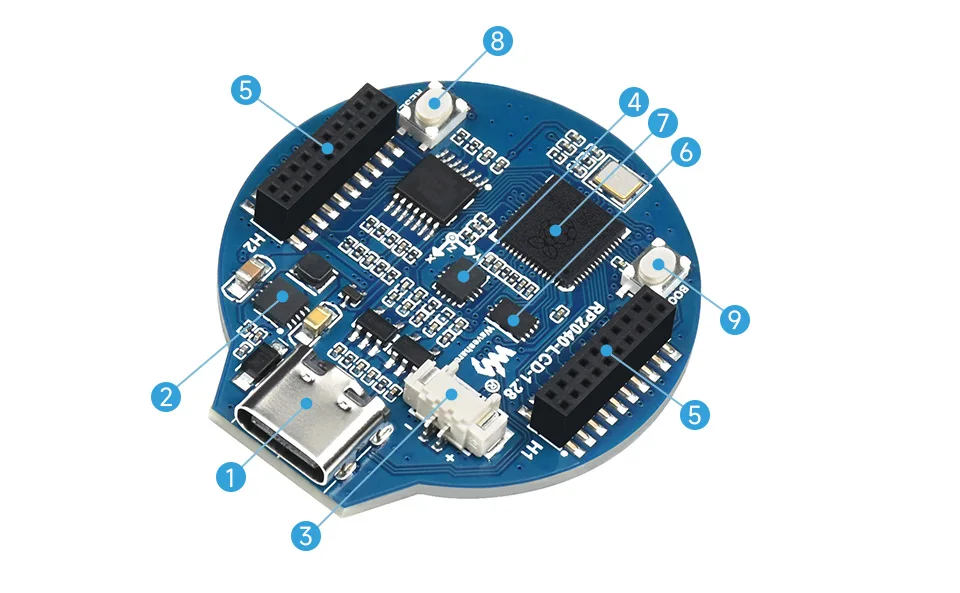

Qué hay a bordo

1. Conector USB tipo C
   USB 1,1 con soporte para dispositivo y host

2. ETA6096
   Gestor de recarga de batería de litio de alta eficiencia

3. Cabezal de batería
   El cabezal MX1.25, para batería de litio de 3,7 V, permite recargar la batería y alimentar la placa al mismo tiempo

4. QMI8658C
   IMU, incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes

1. Cabezales de paso de 1,27mm
   Adaptación de todos los pines GPIO y Debug

2. W25Q16JVUXIQ
   2MB NOR-Flash

3. RP2040
   Procesador de doble núcleo, hasta 133MHz de frecuencia de funcionamiento

4. Botón de reinicio

5. Botón BOOT
   Presiónalo al restablecer para entrar en el modo de descarga

PRODUCTO

CHIP PRINCIPAL

CHIP REGULADOR VOLTAJE

USB

FLASH

PSRAM

CABEZAL BATERÍA LITIO

LCD a bordo

RP2040

, 800mA

Micro USB

2MB

-

-

-

2000, 3000mA

Micro USB

2MB

-

-

Con wifi

, 800mA

Micro USB

2MB

-

-

-

LDO, 800mA

Tipo-C

2MB

-

-

-

LDO, 300mA

Tipo-C

2MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

1,28 pulgadas IPS LCD

, 1800mA

Tipo-C

2MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

0,96 pulgadas IPS LCD

, 1800mA

Tipo-C

4MB

-

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

-

ESP32-S2FH4

, 1800mA

Tipo-C

4MB

8MB

-

-

, 1800mA

Tipo-C

4MB

8MB

Soporte (permite recargar la batería y alimentar la placa al mismo tiempo)

0,96 pulgadas IPS LCD
