Descripción
Parámetros clave
Controlador LCD
ILI9325
Controlador de pantalla táctil
XPT2046
Tipo LCD
TFT
Interfaz LCD
Paralela de 16 bits
Interfaz de pantalla táctil
SPI
Retroiluminación
LED
Colores
65536
Resolución
320*240 PUNTOS

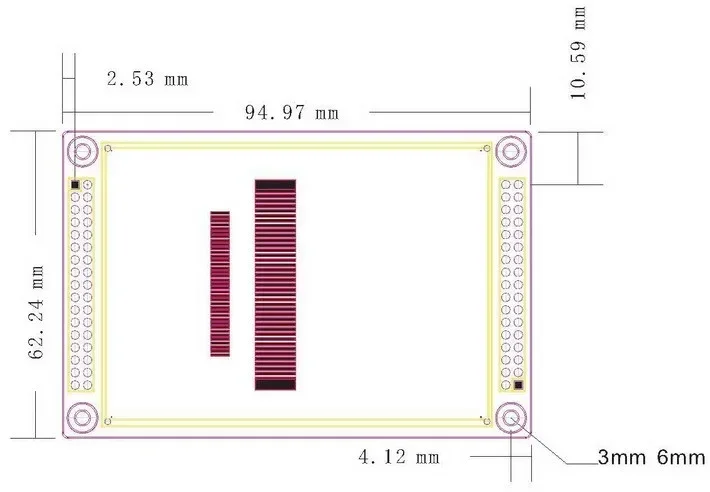

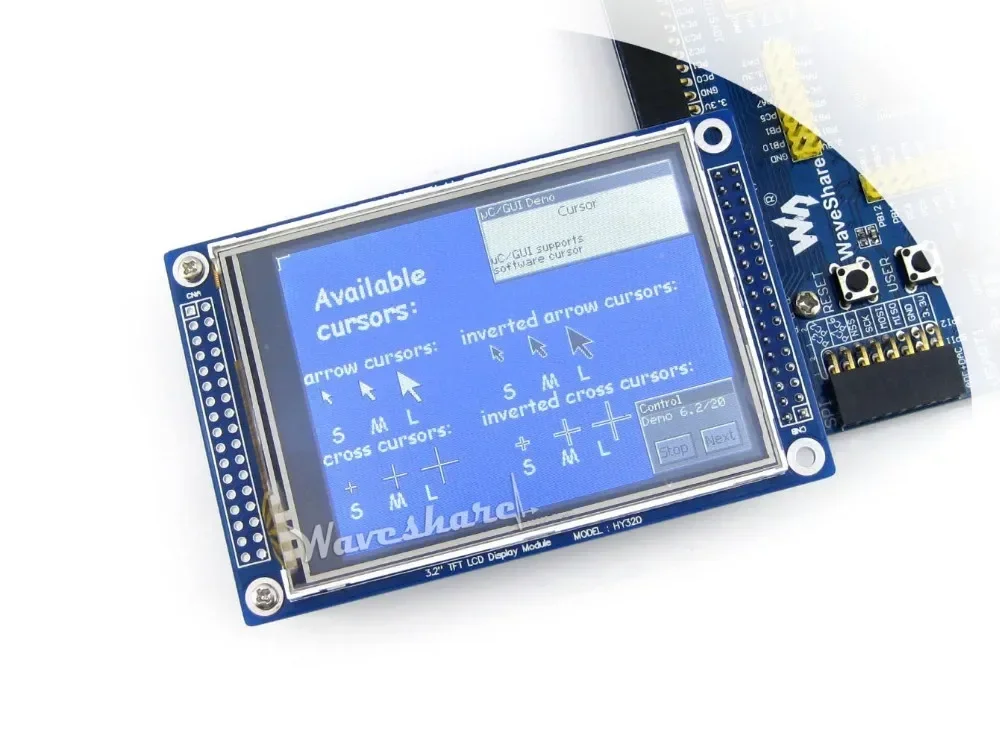

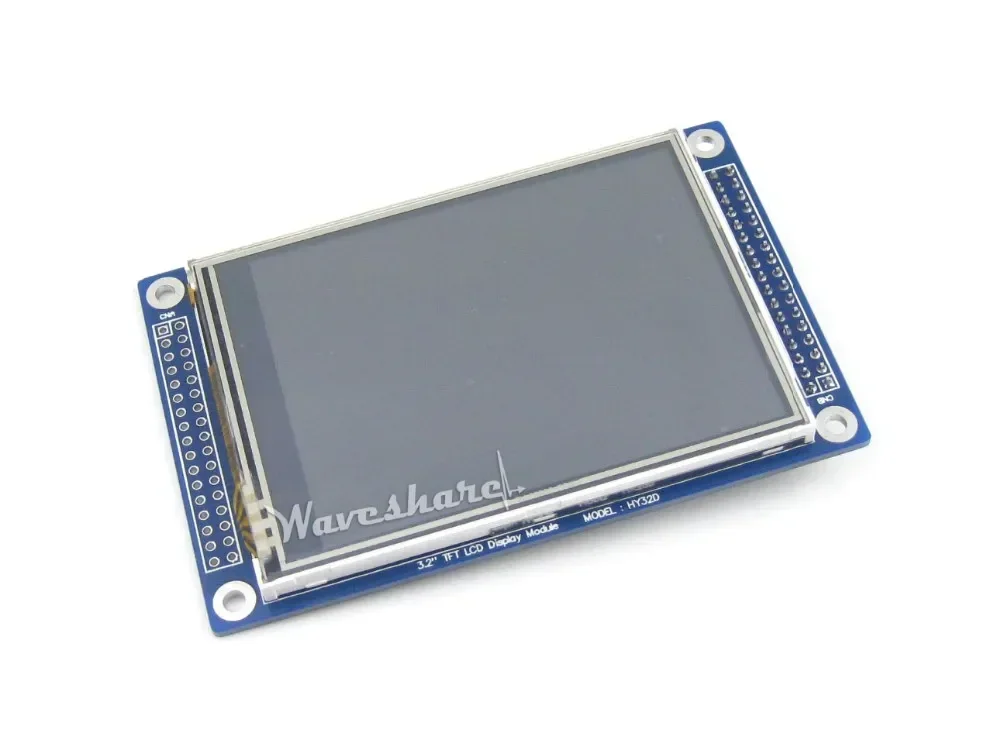

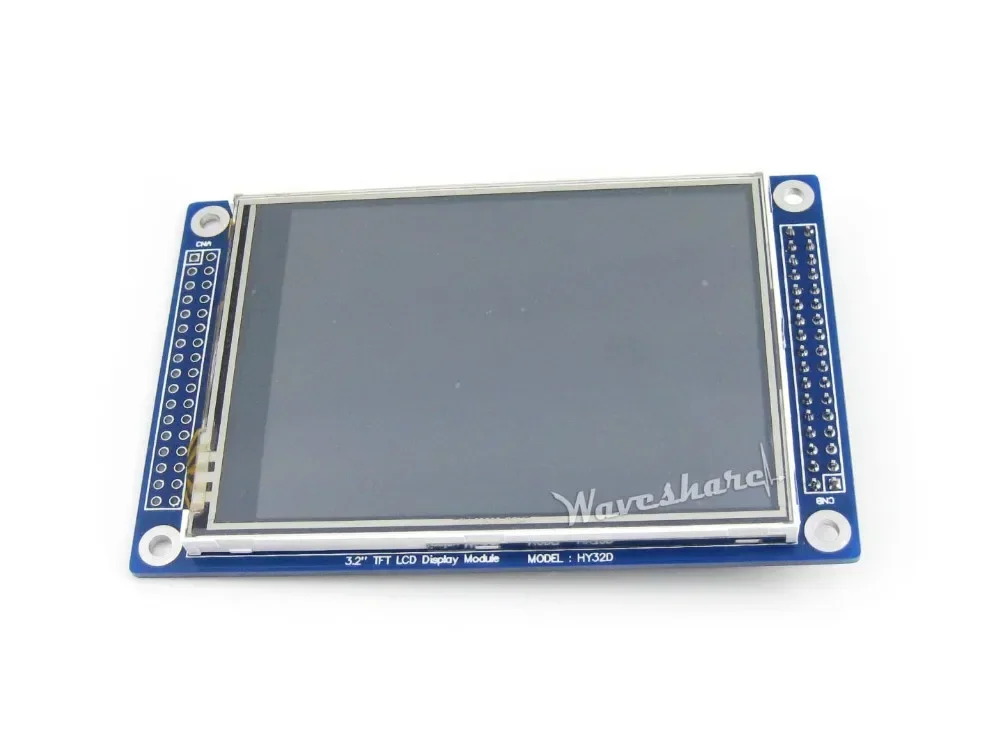

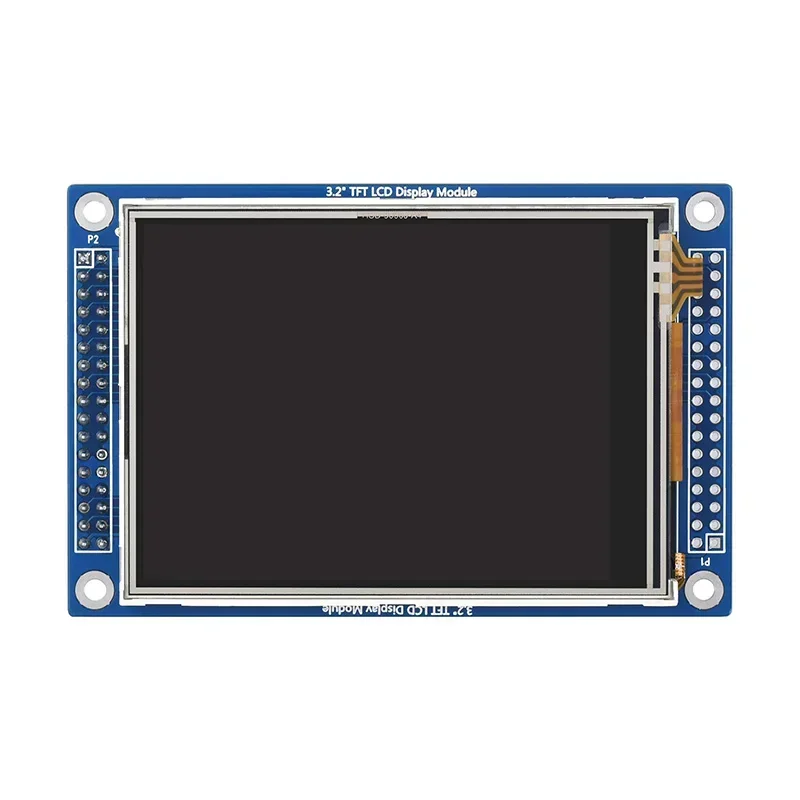

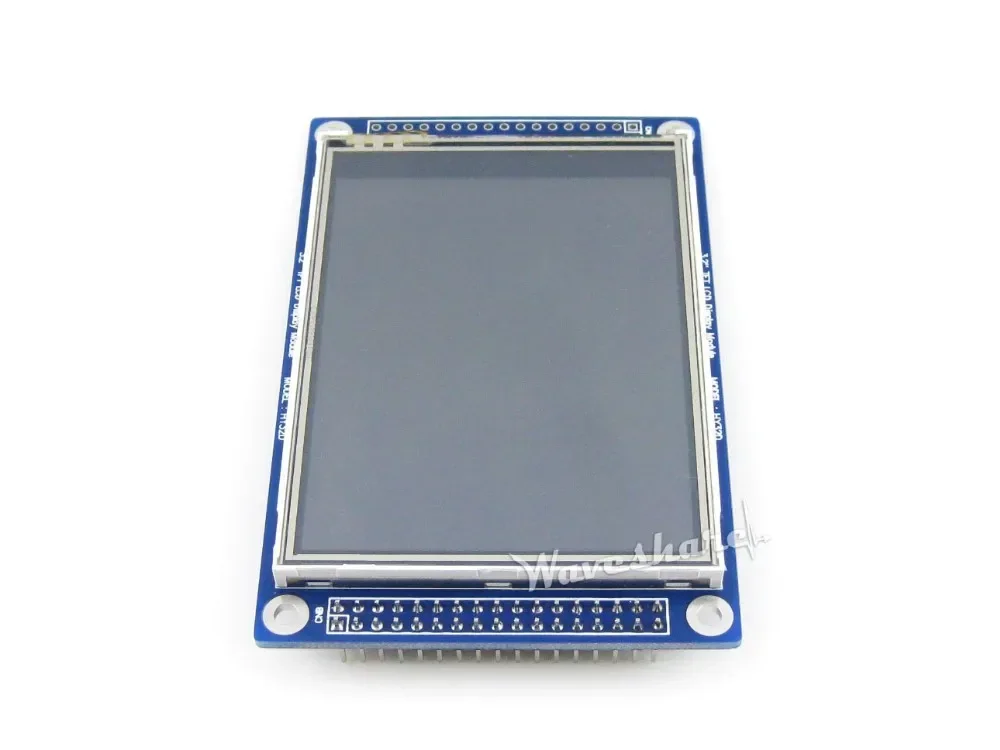

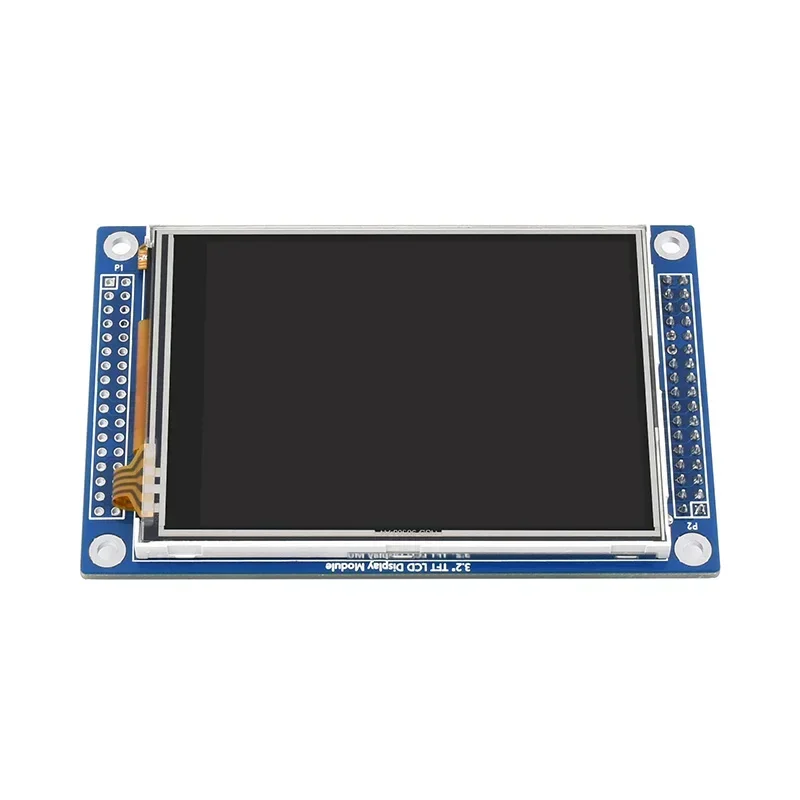

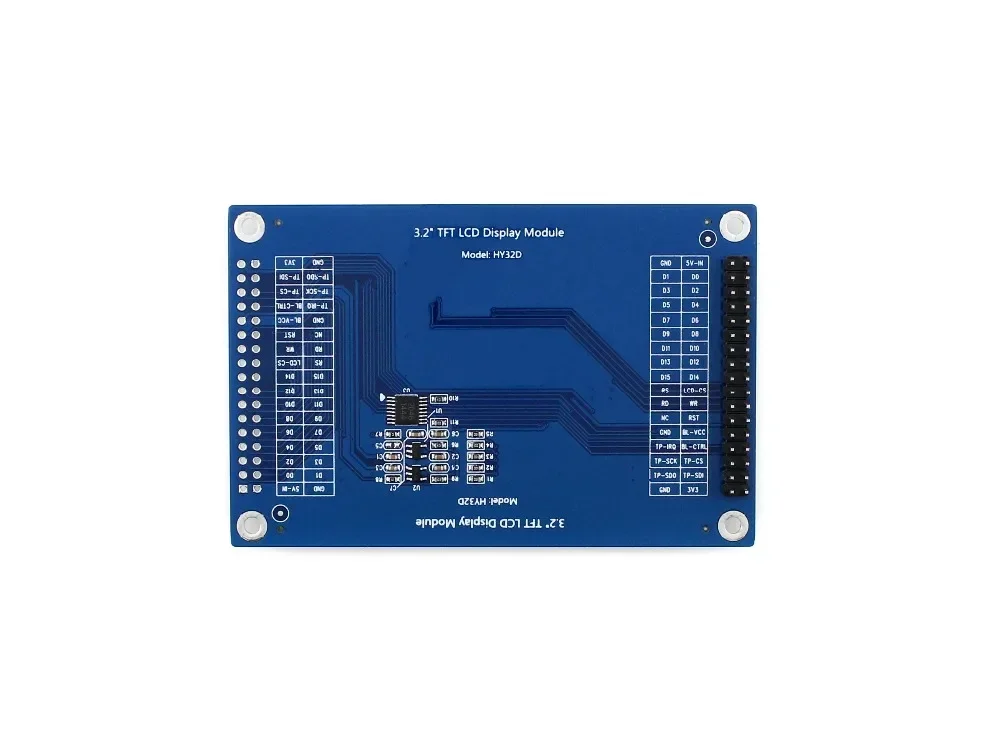

Fotos

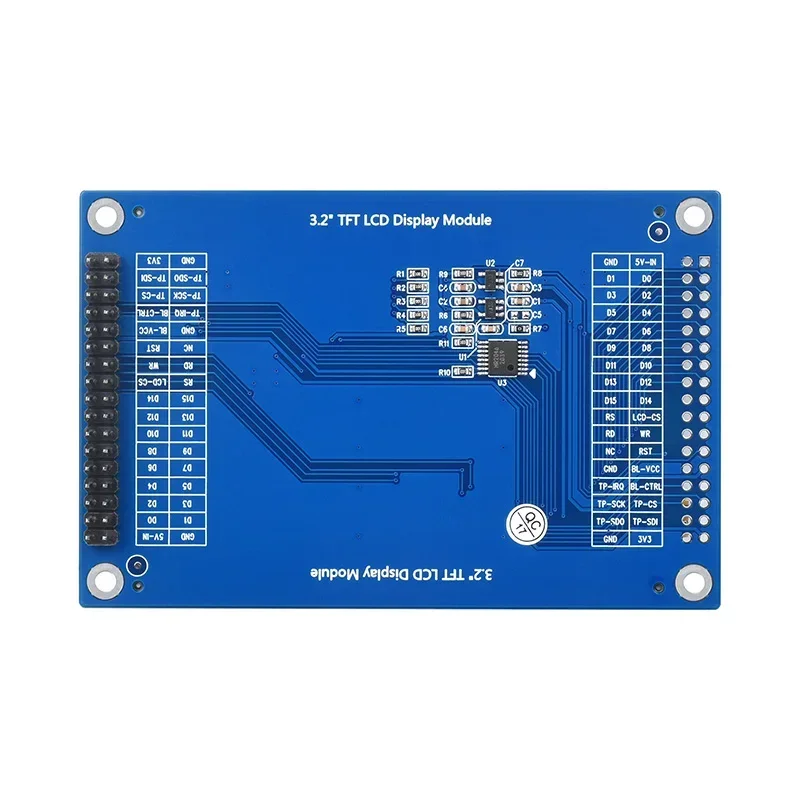

Interfaz
Nota: este producto debe funcionar SOLAMENTE con MCU con voltaje IO de 2,2 V ~ 3,6 V.
PIN NO.
SYMBOL
DESCRIPCIÓN
FUNCIÓN
1
5V
Fuente de alimentación de 5V
Cuando se alimenta desde una fuente de 5 V,
Pin 1 y Pin 2 como entrada de energía,
Los pines 33 y los pines 34 proporcionan una salida de 3,3 V.
2
TIÑO
Tierra
TIÑO
3
D0
Pin de datos
D0-D15
4
D1
5
D2
6
D3
7
D4
8
D5
9
D6
10
D7
11
D8
12
D9
13
D10
14
D11
15
D12
16
D13
17
D14
18
D15
19
CS
Selección de chip LCD
Bajo activo
20
RS
Selección de registro de instrucciones/datos
RS=1: Registro de datos
RS=0: Registro de instrucciones
21
WR
Escribir
WR=0, RD=1
22
RD
Leer
WR=1, RD=0
23
RESET
Restablecer el chip del controlador
Bajo activo
24
NC
No conectar
No conectar
25
BLVCC
5V o 3,3V
Retroiluminación VCC
26
NETO
Tierra
Retroiluminación GND
27
BLCNT
Ajuste del brillo de la retroiluminación
Controle el brillo de la retroiluminación a través de PWM
28
TP_IRQ
Interrupción de la pantalla táctil
Nivel bajo mientras la pantalla táctil detecta presionar
29
TP_CS
Selección de chip de pantalla táctil
Bajo activo
30
TP_SCK
Reloj SPI con pantalla táctil
se conecta a SPI SCK
31
TP_SI
Entrada de datos de pantalla táctil
se conecta a SPI MOSI
32
TP_SO
Salida de datos de pantalla táctil
se conecta a SPI MISO
33
3,3 V
Fuente de alimentación de 3,3 V
Cuando se alimenta desde una fuente de 3,3 V,
Pin 33 y Pin 34 como entrada de energía,
Pin 1 y Pin 2 mantienen NC.
34
TIÑO
Tierra
Descargas
Recursos de desarrollo:esquema, código, hojas de datos, etc.
Wiki:
CONTENIDO DEL PAQUETE
LCD táctil de 3,2 pulgadas 320x240 (C) x 1
