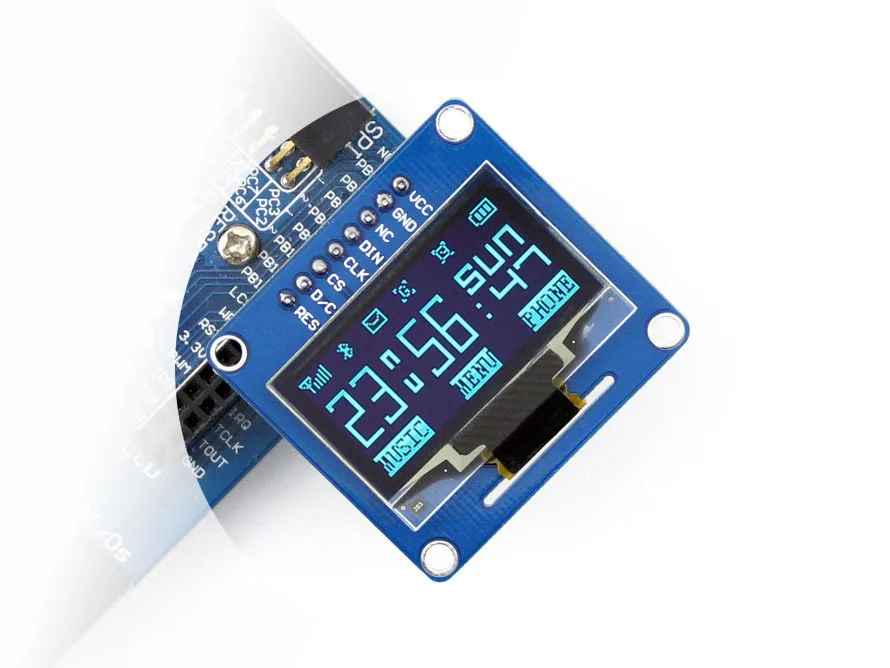

Descripción
Parámetros clave
Chip controlador
SH1106
Interfaz
SPI de 3 hilos, SPI de 4 hilos, I2C
Resolución
128*64
Tamaño de pantalla
1,3 pulgadas
Colores
Azul
Ángulo visible
160°
Dimensión
40,50mm * 37,50mm
Temperatura de funcionamiento (℃)
-30~70
Temperatura de almacenamiento (℃)
-30~80
Interfaz

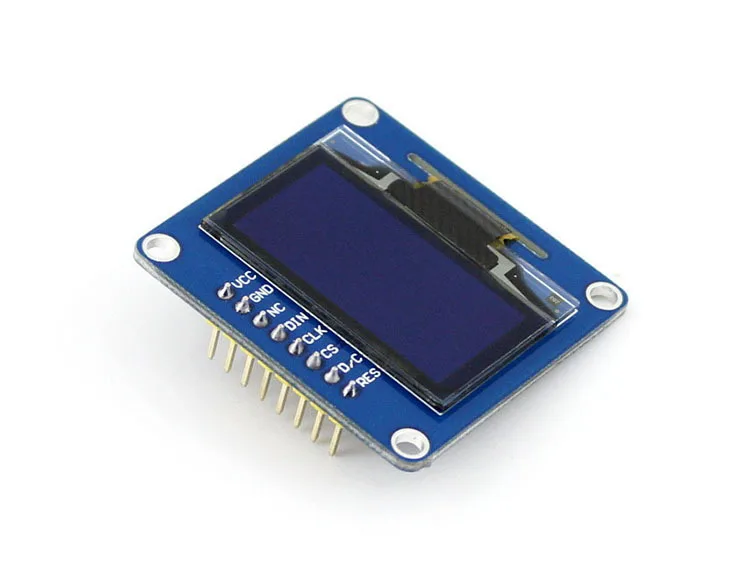

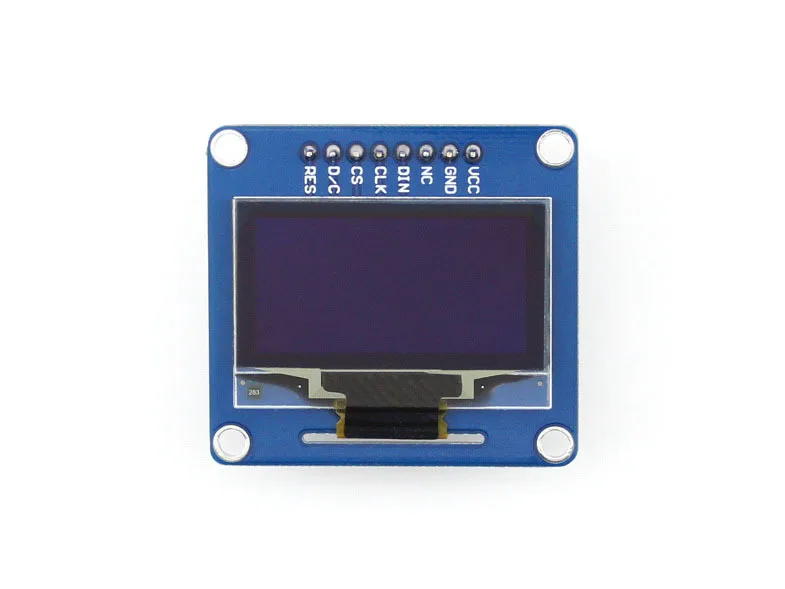

PIN NO.
SÍMBOLO
Descripción
1
VCC
Potencia positiva (entrada de alimentación de 3,3 ~ 5V)
2
GND
Suelo
3
NC
NC
4
DIN
Entrada de datos
5
CLK
Entrada de señal de reloj
6
CS
Selección de CHIP, baja actividad
7
D/C
Señal de comando, nivel bajo para Comando, nivel alto para datos
8
RES
Señal de reinicio, baja actividad

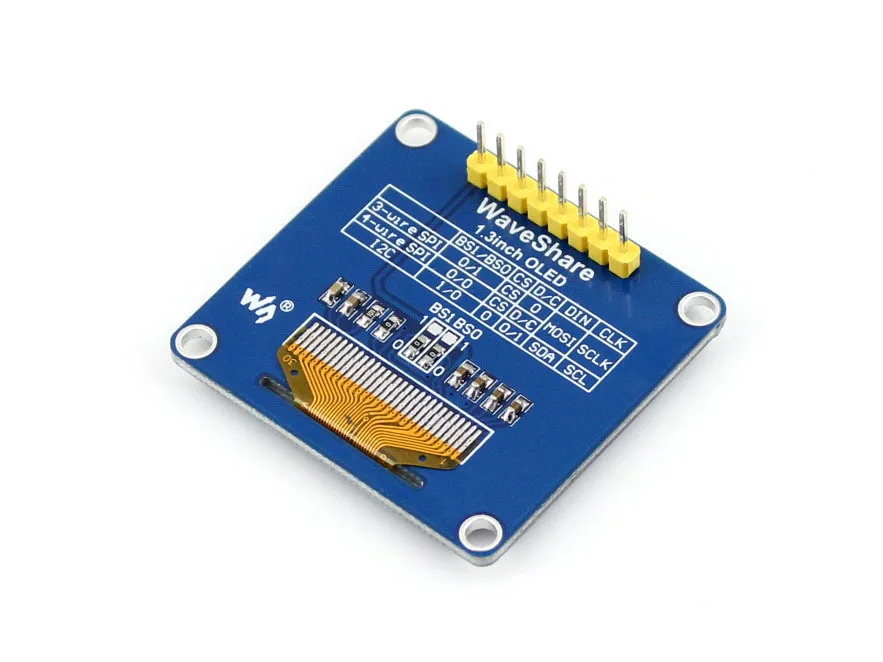

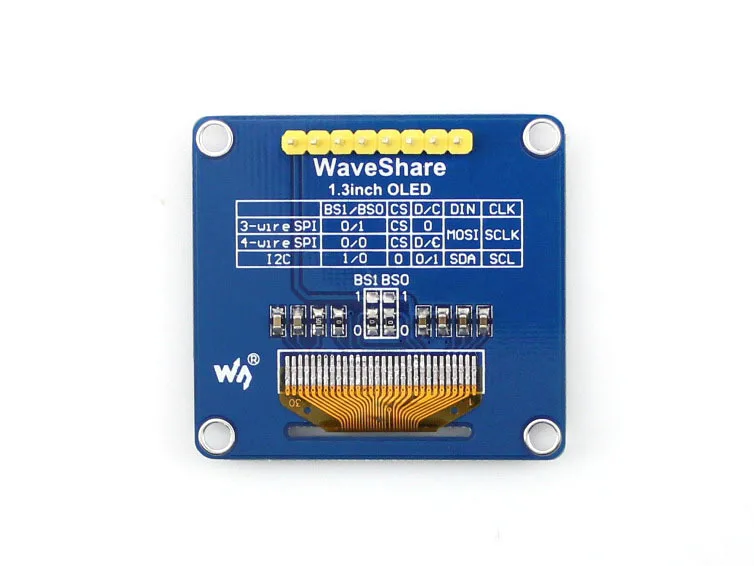

Configuración hardware
Modo/interfaz
BS0/BS1
DIN
SCK
SPI de 3 hilos
1/0
MOSI
SCLK
4 hilos SPI
0/0
I2C
0/1
SDA
SCL
Información de pedido
El OLED de 1,3 pulgadas proporciona 2 opciones para el pinheader integrado:
1,3 pulgadas OLED (A): pinheader curvo/horizontal

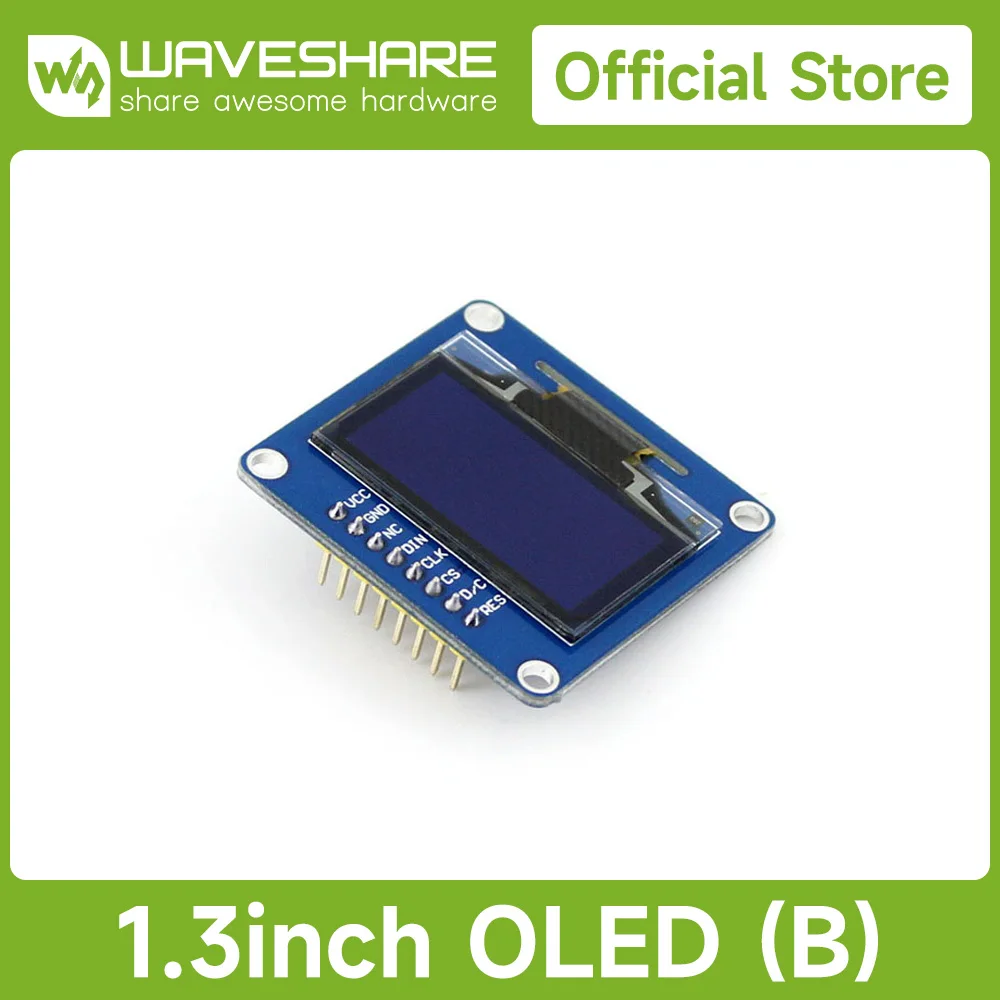

1,3 pulgadas OLED (B): recto pinheader/vertical
Descargas
Recursos de desarrollo:Códigos de demostración, esquemas, hojas de datos, etc.
Wiki:
