Descripción
DESCRIPCIÓN
Interfaces OLED, SPI/I2C de 0,96 pulgadas, cabezal giratorio en ángulo/horizontalParámetros clave
CHIP DE CONDUCTOR
1306
INTERFAZ
SPI de 3 hilos, SPI de 4 hilos, I2C
RESOLUCIÓN
128*64
TAMAÑO DE LA PANTALLA
0,96 pulgadas
COLORES
Sección 1/4 amarilla, sección 3/4 azul
ÁNGULO VISIBLE
160°
TEMPERATURA DE OPERACIÓN.(℃)
-20~70
TEMPERATURA DE ALMACENAMIENTO.(℃)
-30~80
Tensión de OPERACIÓN
3,3 V/5 V
APLICABILIDAD
Plataformas de hardware como Raspberry Pi/Jetson Nano/Arduino/STM32

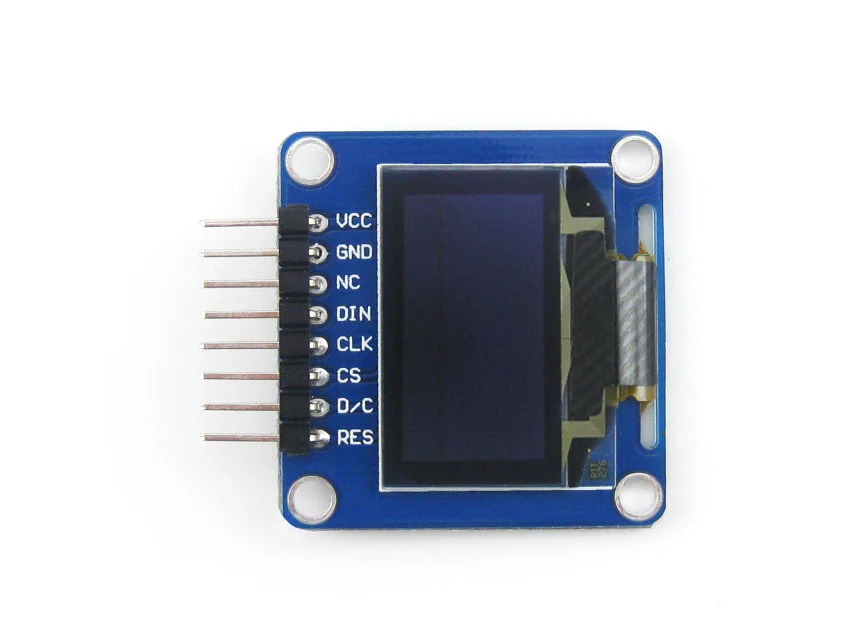

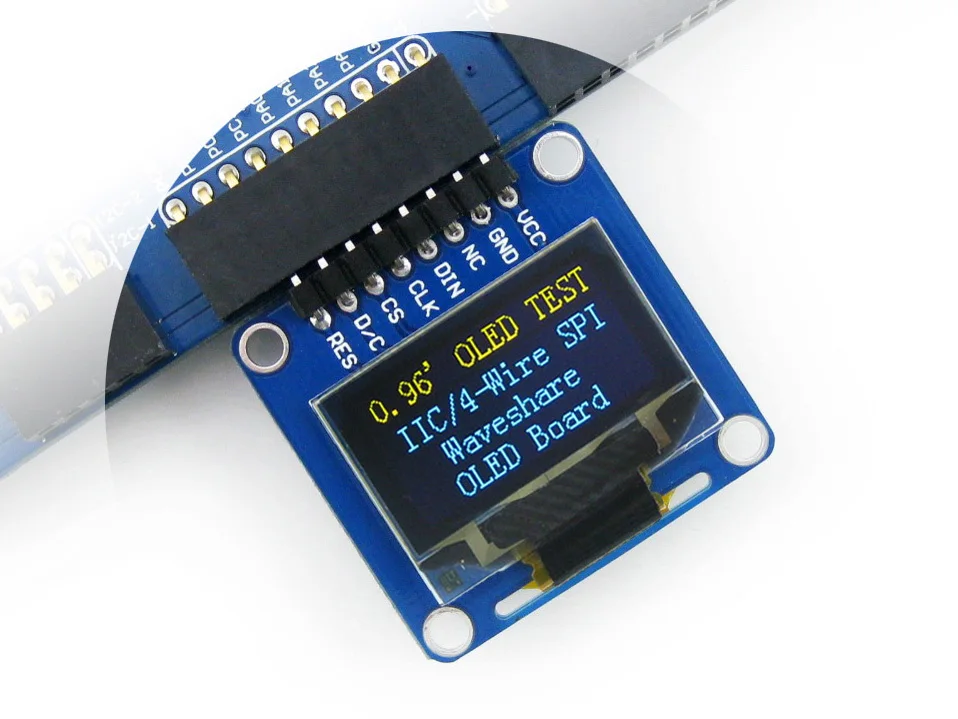

Interfaz
PIN NO.
SYMBOL
DESCRIPCIÓN
1
VCC
Potencia positiva (entrada de alimentación de 3,3 ~ 5 V)
2
TIÑO
Tierra
3
NC
NC
4
DIN
Entrada de datos
5
CLK
Entrada de señal de reloj
6
CS
Selección de chip, baja actividad
7
D/C
Señal de comando, nivel bajo para comando, nivel alto para datos
8
RES
Señal de reinicio, baja actividad

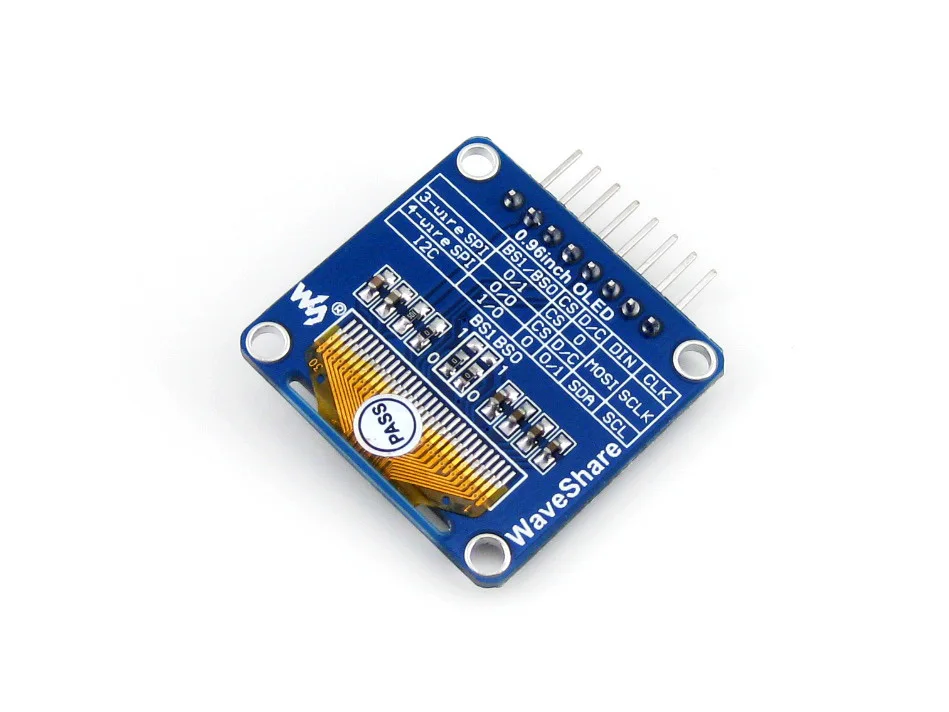

Configuración de hardware
MODO/INTERFAZ
BS0/BS1
DIN
SCK
SPI de 3 hilos
1/0
MOSI
ARRANQUE
SPI de 4 hilos
0/0
I2C
0/1
SDA
SCL
Información de pedido
El OLED de 0,96 pulgadas ofrece 2 opciones para el pinheader integrado:

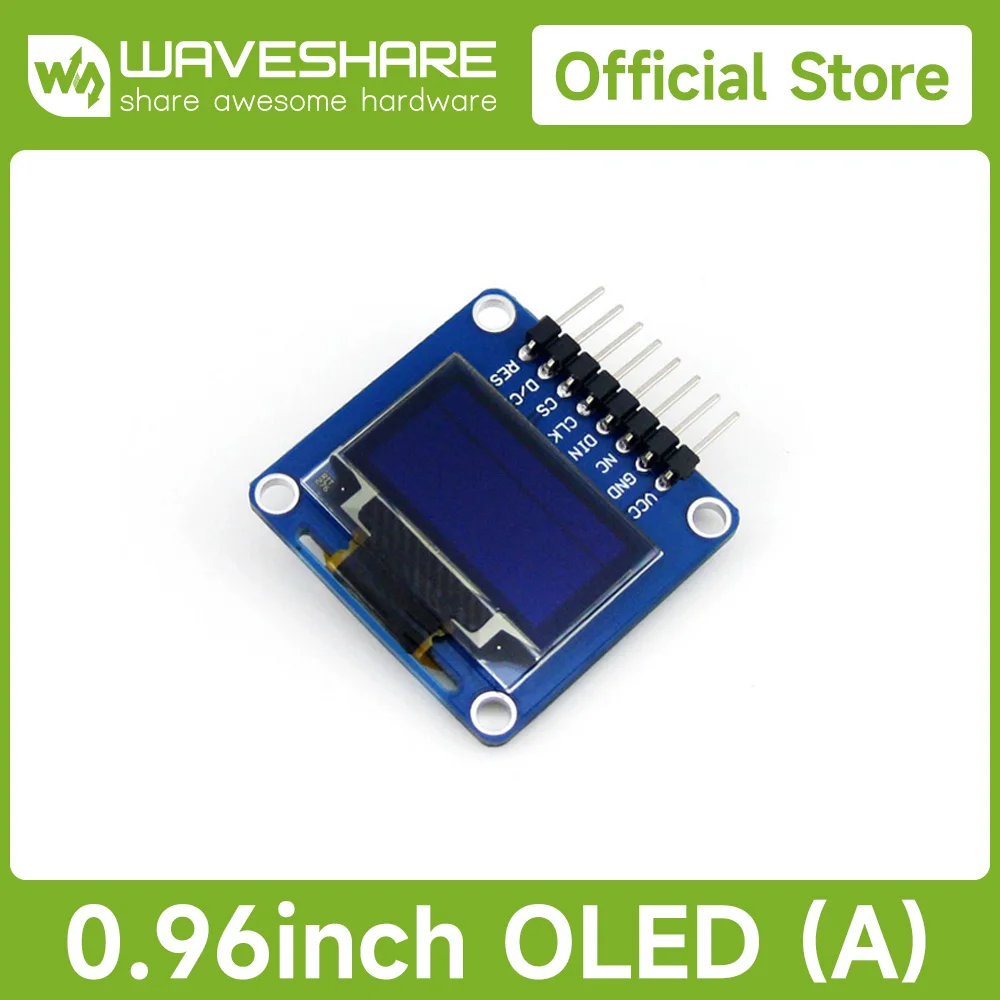

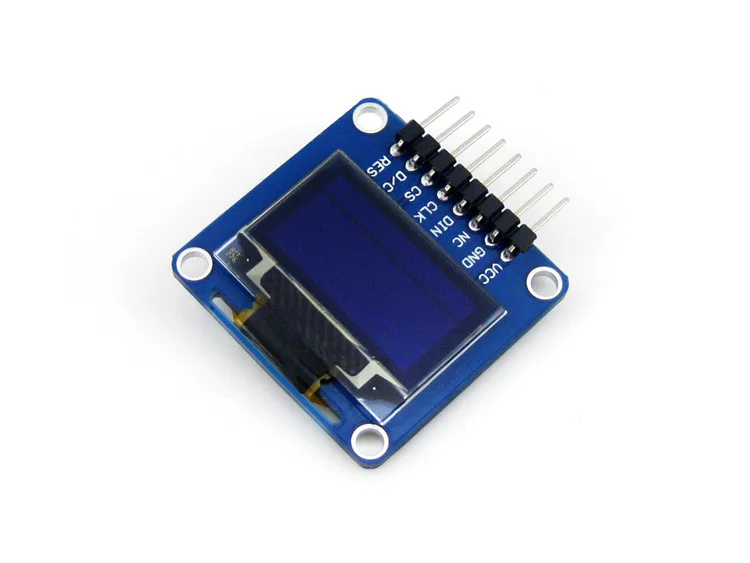

OLED (A): cabezal pinheader en ángulo/horizontal de 0,96 pulgadas
OLED de 0,96 pulgadas (B): pinheader recto/vertical

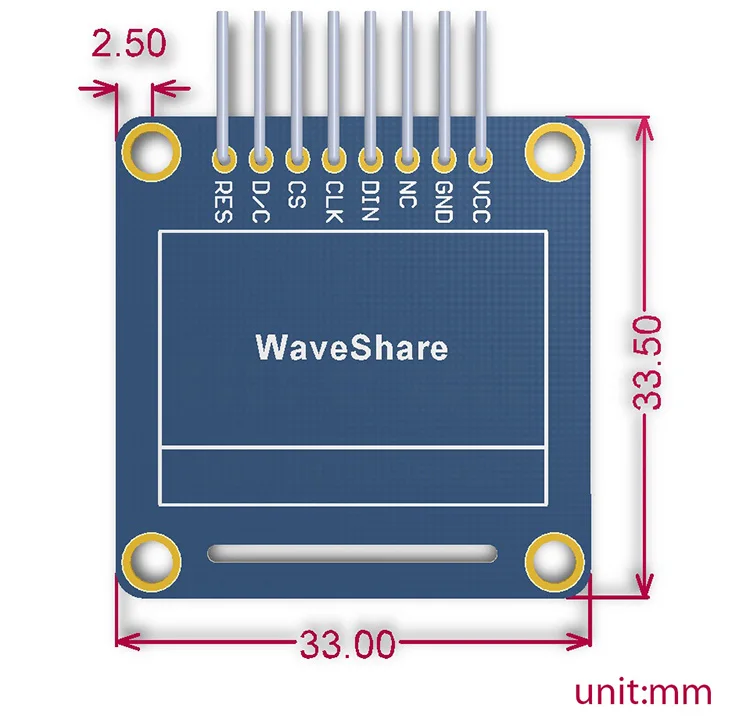

Dimensión
Recursos de desarrollo
Wiki :www.waveshare.com/wiki/0.96inch_OLED_(A)
CONTENIDO DEL PAQUETE
Peso:0,005 kg
OLED de 0,96 pulgadas (A) x 1
Guía de selección
NÚMERO DE PIEZA
TIPO
COLOR
RESOLUCIÓN
TAMAÑO DE LA PANTALLA (MM×MM)
INTERFACCES
CONDUCTOR
DIMENSIÓN (MM×MM)
PINHEADER
Módulo OLED de 0,91 pulgadas
OLED
Blanco
128×32
22.38×5.58
I2C
1306
36.0×12.5
Conector PH2.0
OLED RGB de 0,95 pulgadas (A)
OLED
65K colorido
96×64
20.14×13.42
SPI (4 hilos SPI)
1331
31.7×37.0
ángulo/horizontal
OLED RGB de 0,95 pulgadas (B)
OLED
65K colorido
96×64
20.14×13.42
SPI (4 hilos SPI)
1331
31.7×37.0
recto/vertical
Módulo LCD de 0,96 pulgadas
IPS
65K colorido
160×80
21.70×10.80
SPI de 4 hilos
EST7735S
32.5×26.0
Conector PH2.0
OLED de 0,96 pulgadas (A)
OLED
Sección 1/4 amarilla, sección 3/4 azul
128×64
21.7×11.2
SPI de 3 hilos, SPI de 4 hilos, I2C
1306
33.0×33.5
ángulo/horizontal
OLED de 0,96 pulgadas (B)
OLED
Sección 1/4 amarilla, sección 3/4 azul
128×64
21.7×11.2
SPI de 3 hilos, SPI de 4 hilos, I2C
1306
33.0×33.5
recto/vertical
Módulo LCD de 1,14 pulgadas
IPS
65K colorido
240×135
24.91×14.86
SPI de 4 hilos
ST7789
35.0×32.0
Conector PH2.0
Módulo LCD de 1,28 pulgadas
IPS
65K colorido
240×240
Φ32,4 mm
SPI de 4 hilos
GC9A01
Conector PH2.0
Módulo LCD de 1,3 pulgadas
IPS
65K colorido
240×240
23.40×23.40
SPI de 4 hilos
ST7789
45.0×31.0
Conector PH2.0
OLED de 1,3 pulgadas (A)
OLED
Azul
128×64
29.42×14.7
SPI de 3 hilos, SPI de 4 hilos, I2C
SH1106
40.5×37.5
ángulo/horizontal
OLED de 1,3 pulgadas (B)
OLED
Azul
128×64
29.42×14.7
SPI de 3 hilos, SPI de 4 hilos, I2C
SH1106
40.5×37.5
recto/vertical
Módulo OLED de 1,3 pulgadas (C)
OLED
Blanco
64×128
14.70×29.42
SPI de 4 hilos, I2C
SH1107
30.0×39.5
Conector PH2.0
Módulo OLED de 1,5 pulgadas
OLED
Blanco (escala de 16 grises)
128×128
26.86×26.86
SPI de 4 hilos, I2C
1327
44.5×37.0
Conector PH2.0
Módulo OLED RGB de 1,5 pulgadas
OLED
65K colorido
128×128
26.86×26.86
SPI de 3 hilos, SPI de 4 hilos
1351
44.5×37.0
Conector PH2.0
Módulo LCD de 1,54 pulgadas
IPS
65K colorido
240×240
27.72×27.72
SPI de 4 hilos
ST7789
50.0×35.0
Conector PH2.0
Módulo LCD de 1,8 pulgadas
TFT
65K colorido
128×160
34.50×28.30
SPI de 4 hilos
EST7735S
56.5×34.0
Conector PH2.0
Módulo LCD de 2 pulgadas
IPS
262K colorido
240×320
30.60×40.80
SPI de 4 hilos
ST7789
58.0×35.0
Conector PH2.0
Módulo LCD de 2,4 pulgadas
TFT
65K colorido
240×320
36.72×48.96
SPI de 4 hilos
ILI9341
70.5×43.3
Conector PH2.0
Nota: el OLED de 0,96 pulgadas consta de una sección superior amarilla de 1/4 y una sección inferior azul de 3/4, no de una pantalla normal de dos colores.
