Descripción

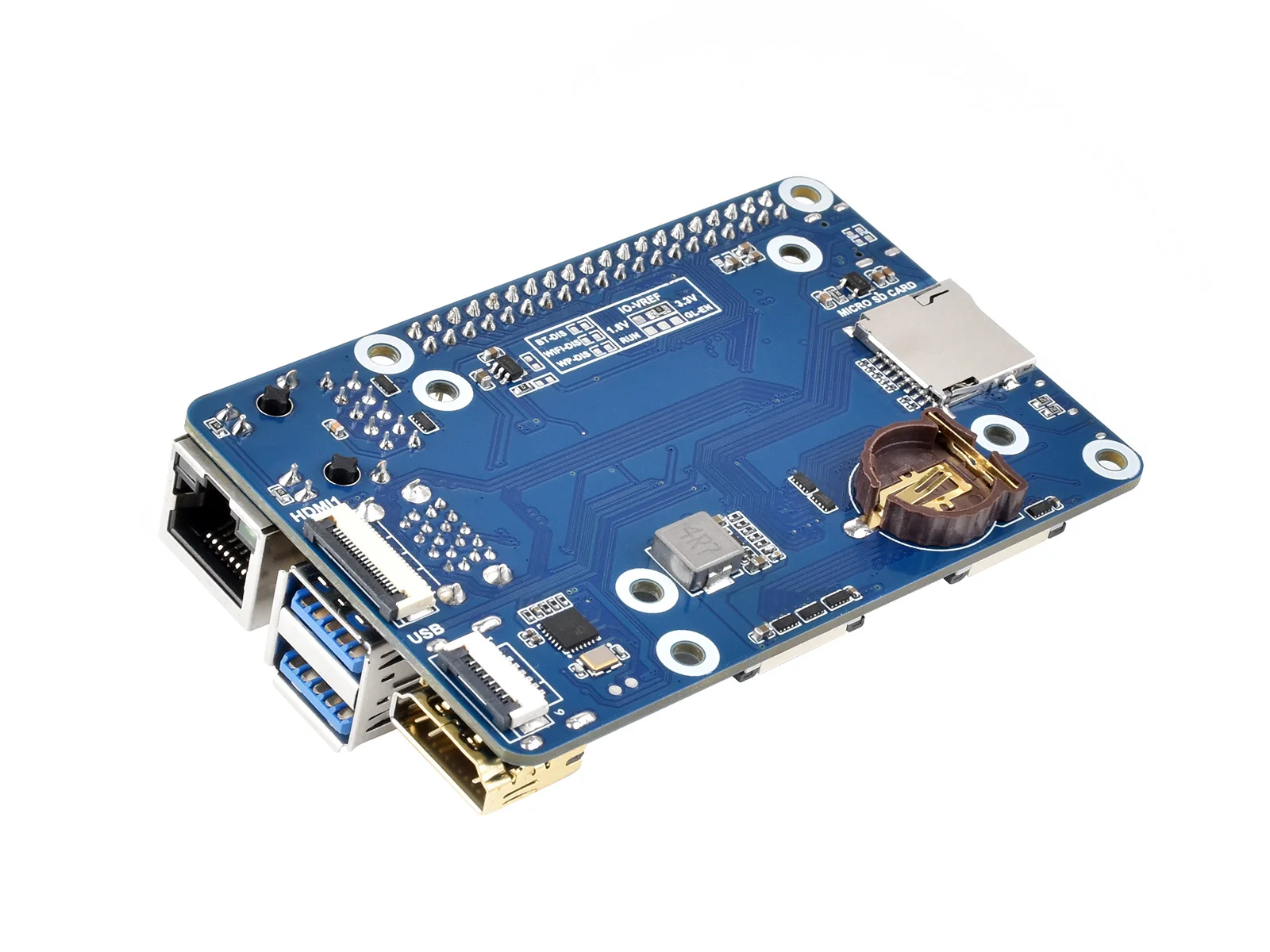

Adecuado para evaluar Raspberry Pi CM5 o integrarse en productos finales
Zócalo CM5
adecuado para todas las variantes de Compute Module 5
Conexión en red
Conector Gigabit Ethernet RJ45
Conector
PCIe de 16 pines (PCIe Gen2/3 x1)
Conector GPIO Raspberry Pi 40PIN
USB
USB 3.2 Gen1 Tipo A × 2, USB 2.0 mediante conector FFC de 6 pines de 1 mm × 2
MIPI
Interfaz MIPI de 4 carriles × 2 Conector FFC de 22 pines y 0,5 mm)
Vídeo
Puerto HDMI × 2 (incluido un puerto mediante conector FFC), admite salidas duales 4K
Almacenamiento
Ranura para tarjeta TF para variantes Compute Module 5 Lite (sin eMMC)
Encabezado del ventilador
Conector JST-SH PWM de 5V, 4PIN
Entrada de energía
CC 5 V 5 A.

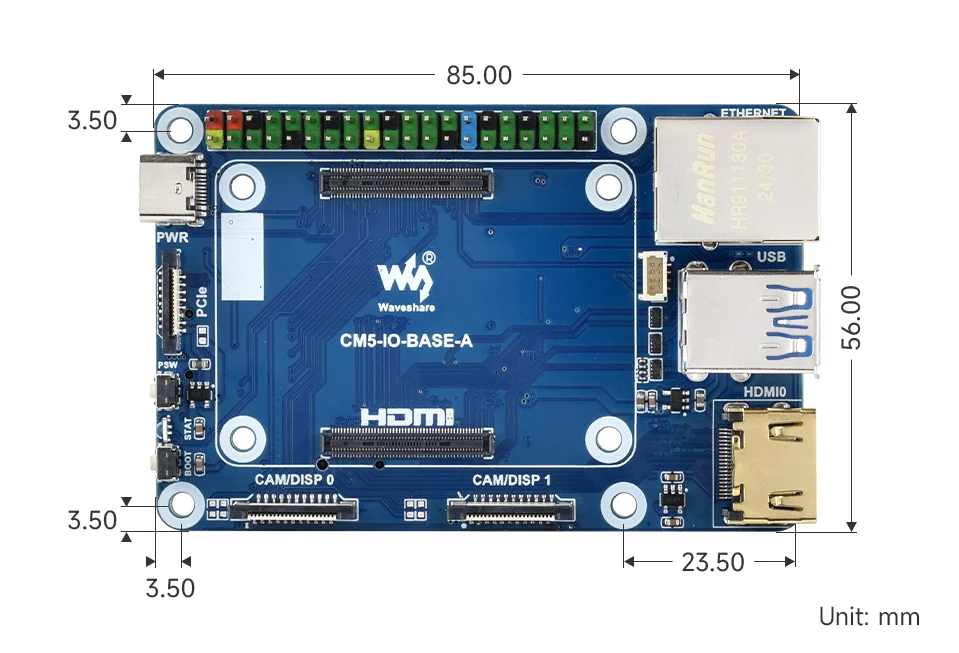

Dimensiones
85 × 56 mm
Tablero base CM5
Recuento de interfaz y especificaciones
PoE
Gigabit
ETH
40PIN
GPIO
PCIe
USB1
MIPI
HDMI
RTC
ventilador
Cabecera2
Potencia
Entrada
Características
×1
√
PCIe de 16 pines
3.0×2
2.0×2
×2
×2
ML/CR1220
√
5V
tamaño mini
√
×1
√
M.2 M
3.0×2
2.0×2
×2
×2
ML/CR1220
√
5V
USB×4
③
×1
√
M.2 M
3.0×2
×2
×2
ML/CR1220
√
5V
Placa base IO oficial
Nota
1 USB 3.0 equivale a USB 3.2 Gen1.
2 A menos que se especifique lo contrario, el encabezado del ventilador generalmente es un conector tipo JST-SH.
3 Hay un encabezado PoE solo en la placa IO oficial de Raspberry Pi sin circuito PoE, lo que significa que se requiere un módulo PoE adicional para que la placa IO oficial habilite la función PoE.
A menos que se especifique lo contrario, la función PoE significa integrar un circuito PoE compatible con 802.3af (5 V/2,5 A).

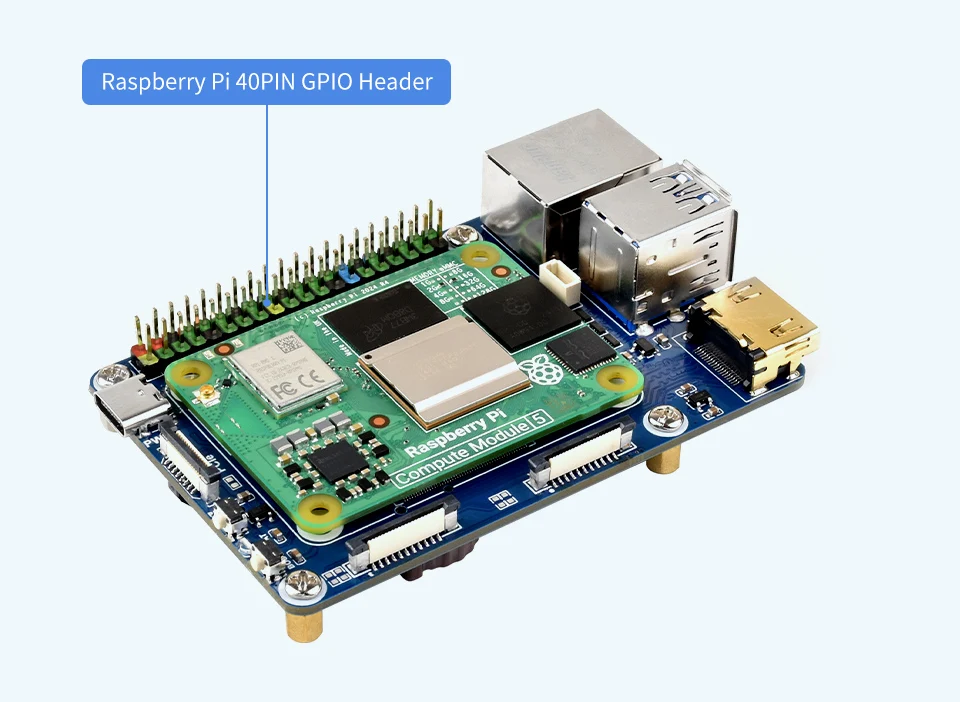

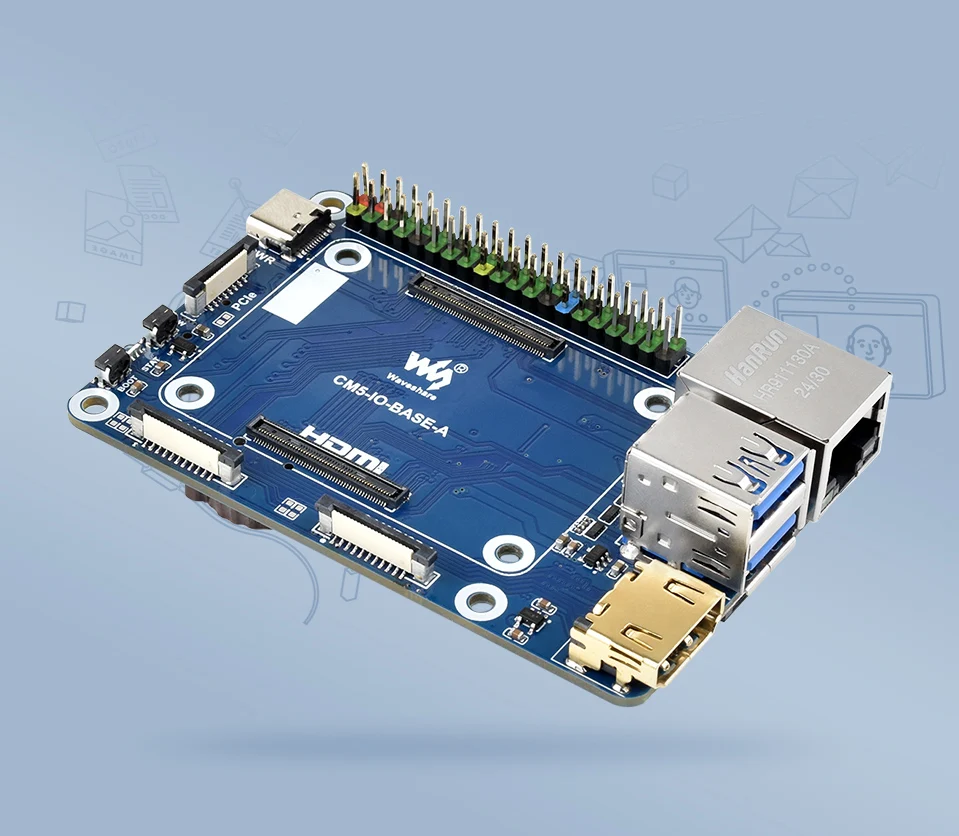

Zócalo CM5 estándar y encabezado GPIO Raspberry Pi 40PIN codificado por colores
Adecuado para el módulo de la serie Compute Module 5 Lite/eMMC

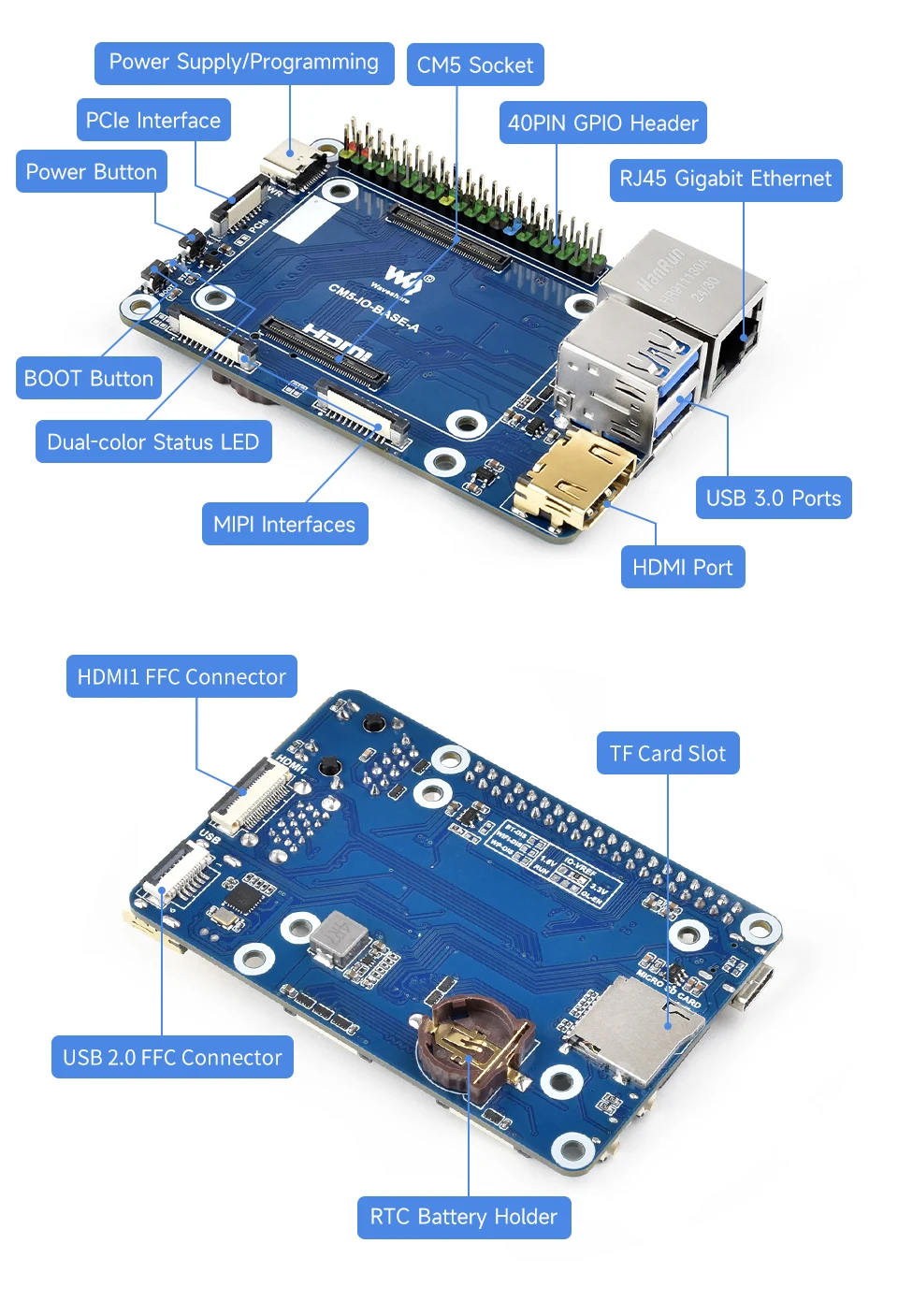

Múltiples conectores integrados, más cómodos de usar
- Zócalo CM5adecuado para todas las variantes de Compute Module 5
- encabezado GPIO de 40 pinespara conectar varios módulos HAT/HAT+
- Entrada/programación de energíaFuente de alimentación de 5V / 5A, o utilizada para grabación de eMMC
- Interfaz PCIepara conectar varias placas de expansión PCIe
- Botón de encendido PSWMantenga presionado para forzar el apagado, presione brevemente para apagar o encender suavemente
- LED DE ESTADOLED de estado de dos colores
- Botón BOOTPresione antes de encender y suelte después de encender para ingresar al modo de grabación

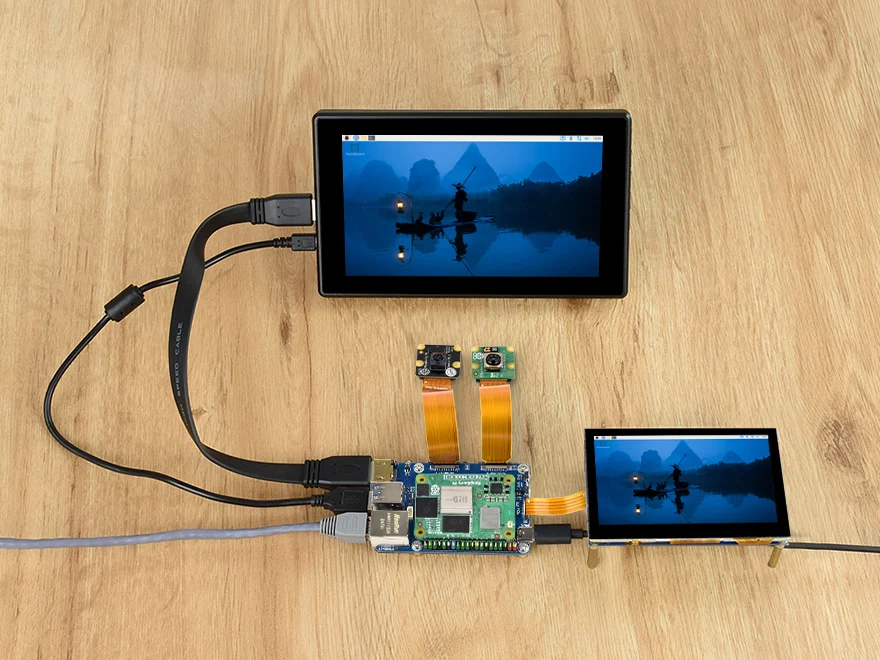

- Interfaces MIPI dualespara conectar pantallas DSI y cámaras CSI
- Conector HDMI0Puerto HDMI0, admite salida 4K
- Puertos USB 3.2 Gen12 puertos USB 3.2 Gen1 de alta velocidad, admite operación sincrónica de 5 Gbps
- Puerto RJ45 Gigabit EthernetAdmite acceso a red de 10M/100M/1000M

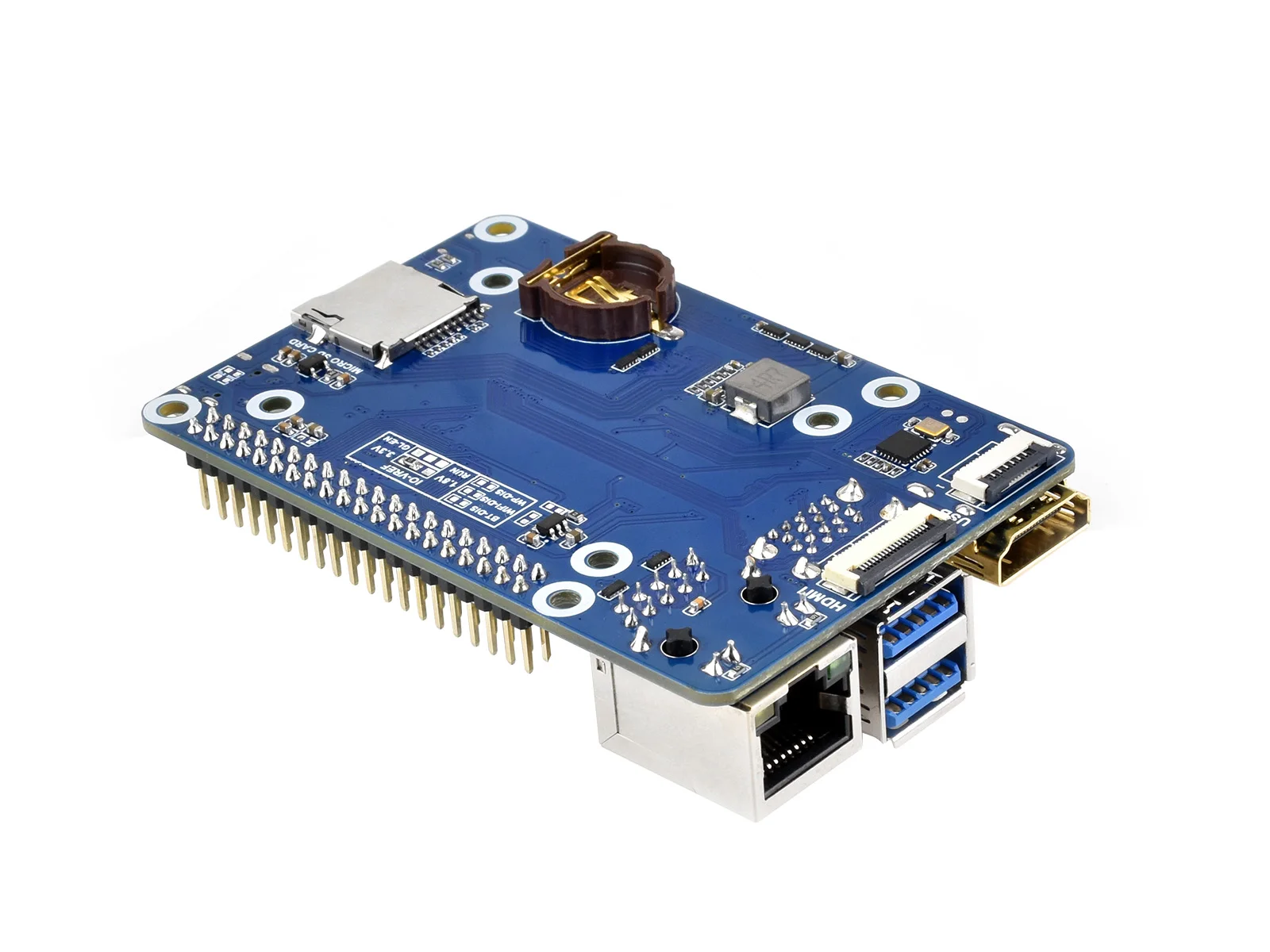

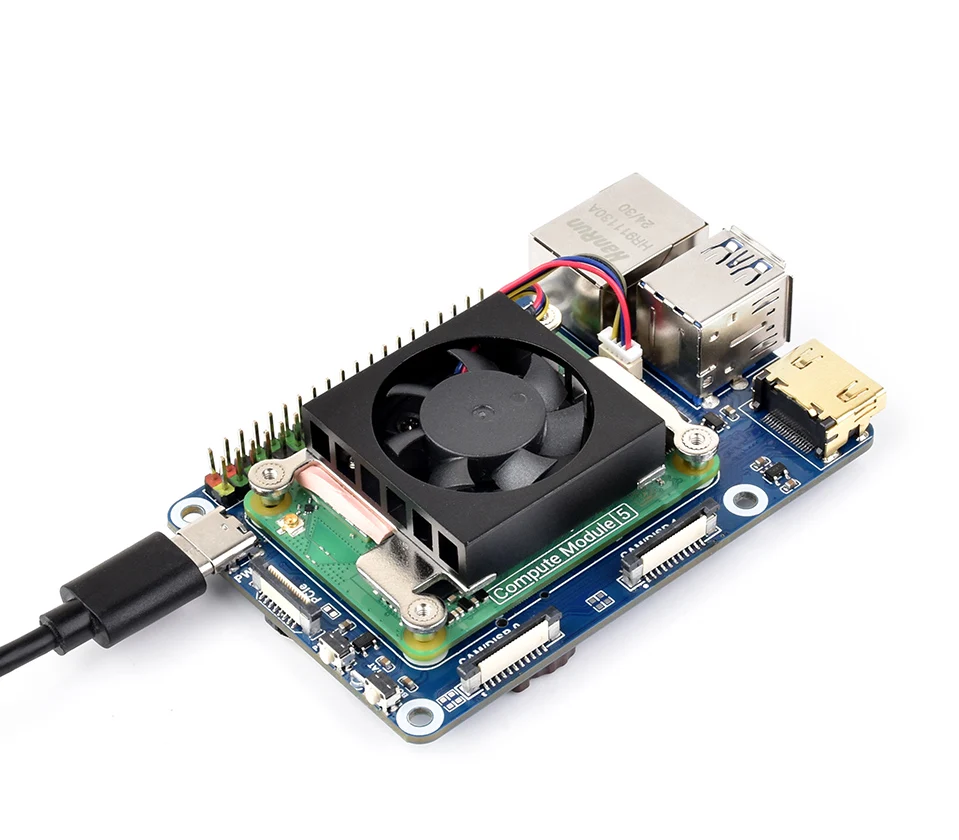

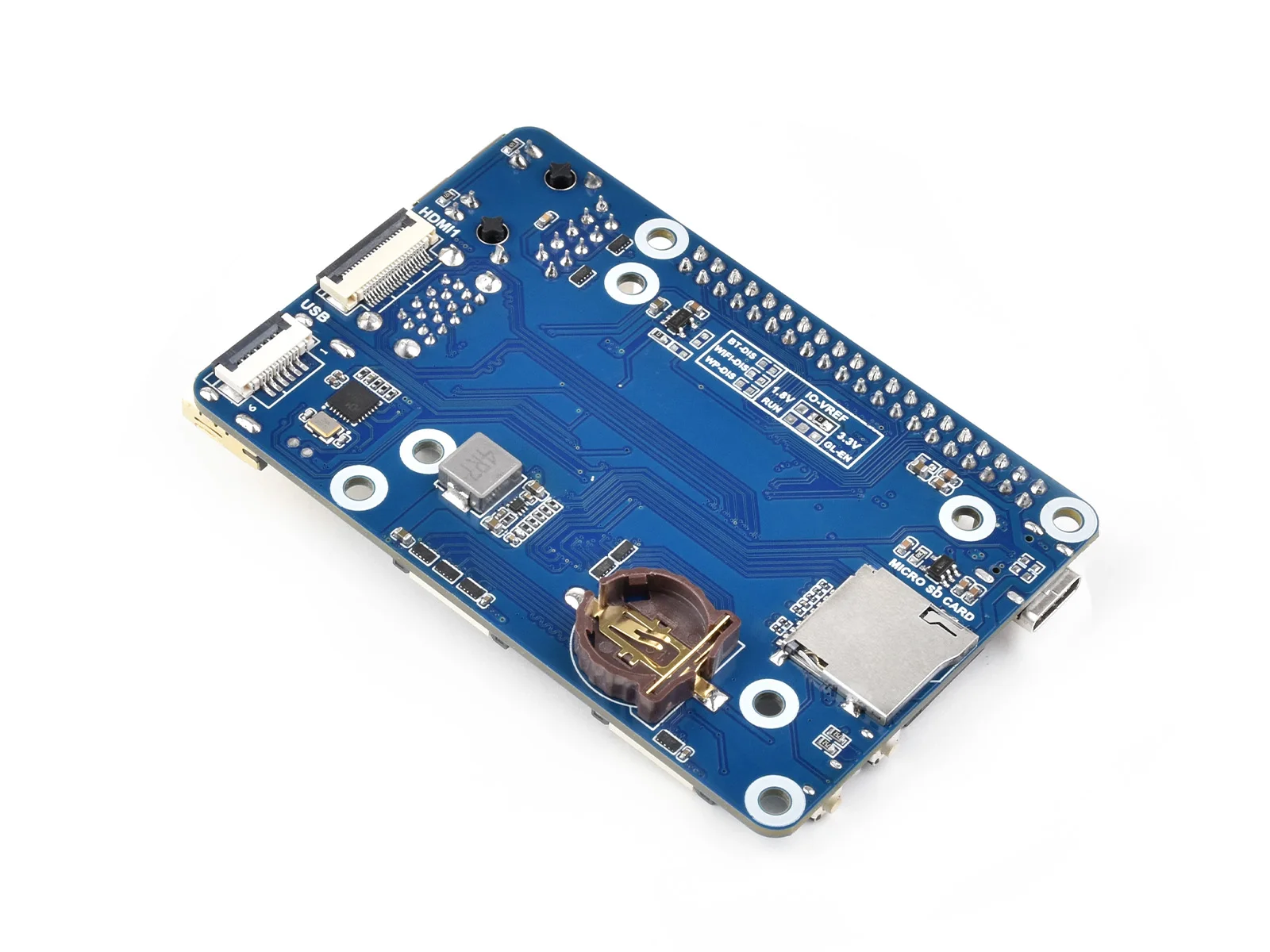

- Conector de ventilador 4PIN JST-SH PWMpara conectar ventilador de refrigeración, fuente de alimentación de 5V
- Ranura para tarjeta TFpara conectar una tarjeta TF con imagen previamente quemada (SOLO variante Lite)
- Selección IO-VREFNivel lógico CM5 IO: 3,3 V (predeterminado) o 1,8 V
- Otros pines de funciónProtección de desactivación o escritura del hardware WIFI/BT
- Conector HDMI1 FFCPuerto HDMI1, admite salida 4K, se puede conectar a través de un adaptador
- Conector USB 2.0 FFCse puede conectar a través de un adaptador
- Soporte de batería RTCSoporta pila de botón CR/ML1220
* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.
Contenido del paquete
Peso: 0,044 kg

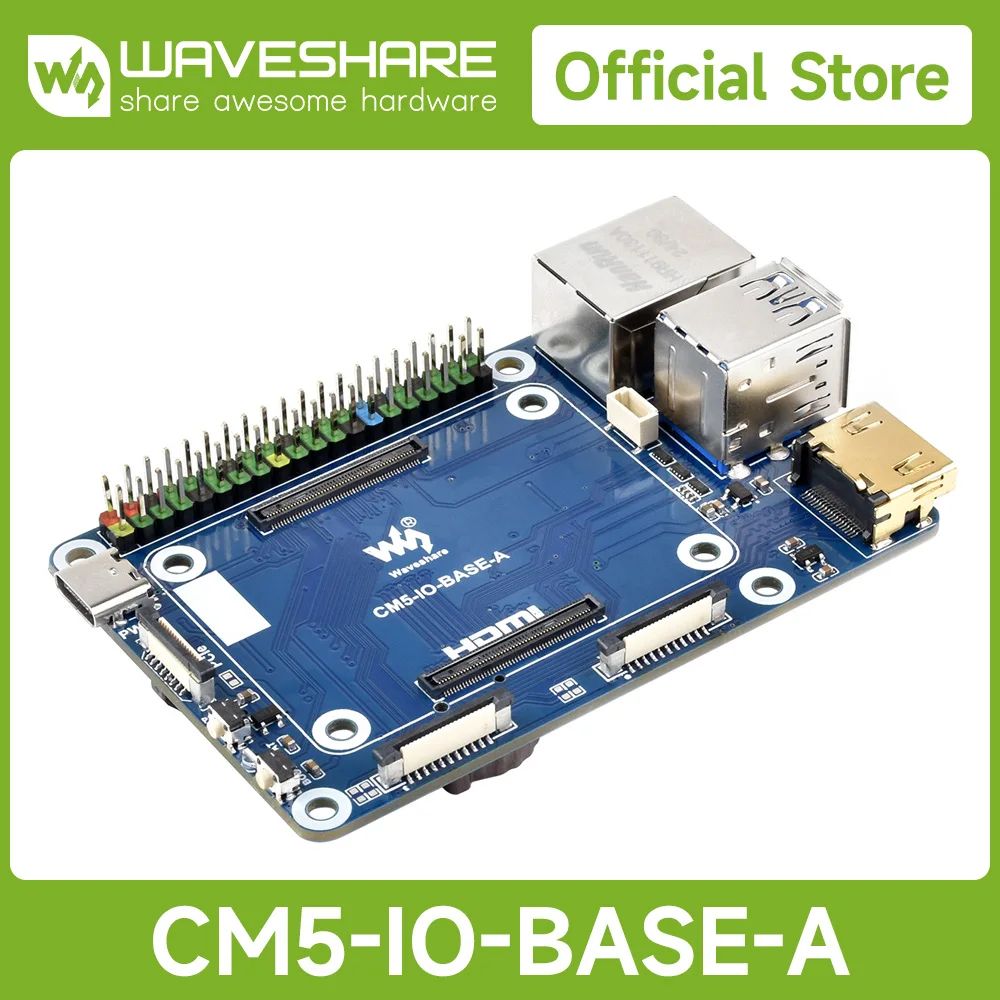

CM5-IO-BASE-A x1
Paquete de tornillos x1
