Waveshare Mini Placa Base (A) diseñada para Raspberry Pi Compute Module 5

Adecuado para evaluar Raspberry Pi CM5 o integrarse en productos finales

Potentes funciones en un cuerpo del tamaño de una tarjeta de crédito.

Zócalo CM5

adecuado para todas las variantes de Compute Module 5

Conexión en red

Conector Gigabit Ethernet RJ45

Conector

PCIe de 16 pines (PCIe Gen2/3 x1)

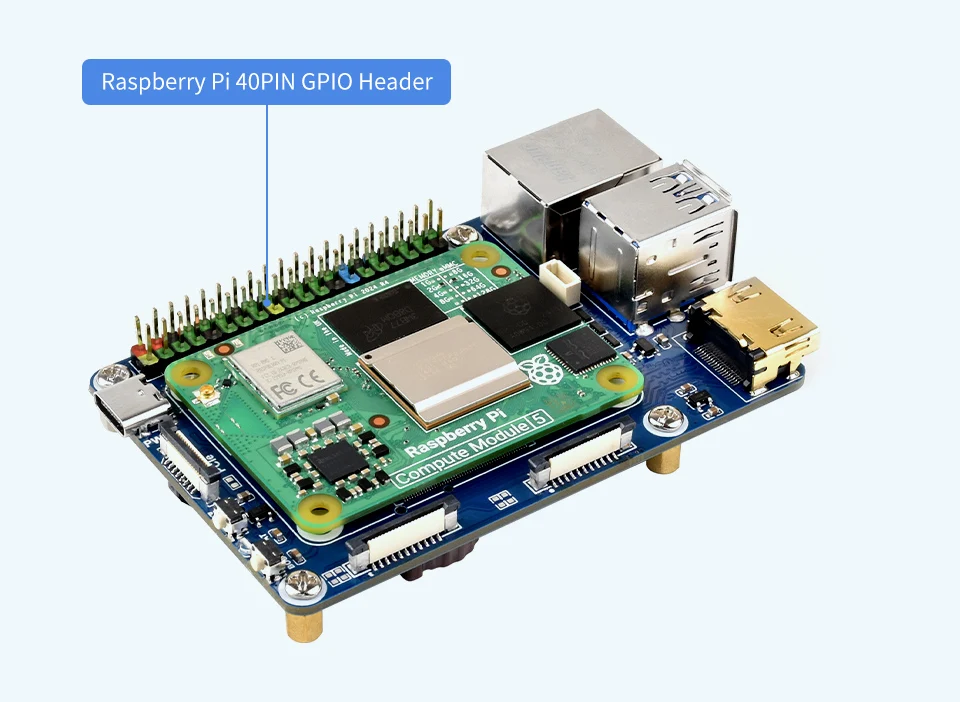

Conector GPIO Raspberry Pi 40PIN

USB

USB 3.2 Gen1 Tipo A × 2, USB 2.0 mediante conector FFC de 6 pines de 1 mm × 2

MIPI

Interfaz MIPI de 4 carriles × 2 Conector FFC de 22 pines y 0,5 mm)

Vídeo

Puerto HDMI × 2 (incluido un puerto mediante conector FFC), admite salidas duales 4K

Almacenamiento

Ranura para tarjeta TF para variantes Compute Module 5 Lite (sin eMMC)

Encabezado del ventilador

Conector JST-SH PWM de 5V, 4PIN

Entrada de energía

CC 5 V 5 A.

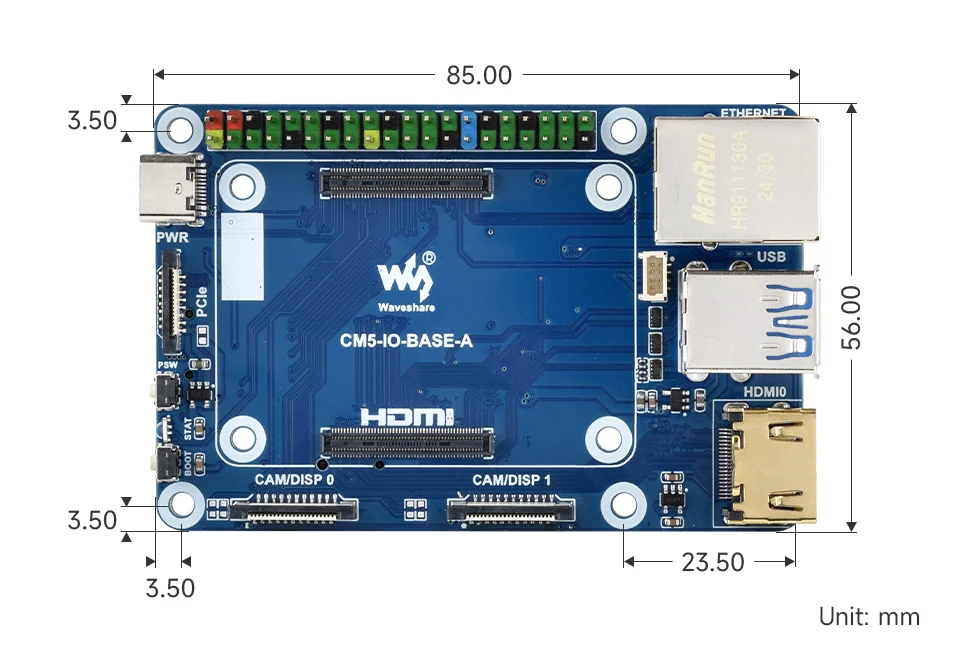

Dimensiones

85 × 56 mm

Tablero base CM5

Recuento de interfaz y especificaciones

PoE

Gigabit
ETH

40PIN
GPIO

PCIe

USB1

MIPI

HDMI

RTC

ventilador
Cabecera2

Potencia
Entrada

Características

×1

√

PCIe de 16 pines

3.0×2
2.0×2

×2

×2

ML/CR1220

√

5V

tamaño mini

√

×1

√

M.2 M

3.0×2
2.0×2

×2

×2

ML/CR1220

√

5V

USB×4

③

×1

√

M.2 M

3.0×2

×2

×2

ML/CR1220

√

5V

Placa base IO oficial

Nota

1 USB 3.0 equivale a USB 3.2 Gen1.
2 A menos que se especifique lo contrario, el encabezado del ventilador generalmente es un conector tipo JST-SH.
3 Hay un encabezado PoE solo en la placa IO oficial de Raspberry Pi sin circuito PoE, lo que significa que se requiere un módulo PoE adicional para que la placa IO oficial habilite la función PoE.
A menos que se especifique lo contrario, la función PoE significa integrar un circuito PoE compatible con 802.3af (5 V/2,5 A).

Múltiples conectores integrados, más cómodos de usar

---
