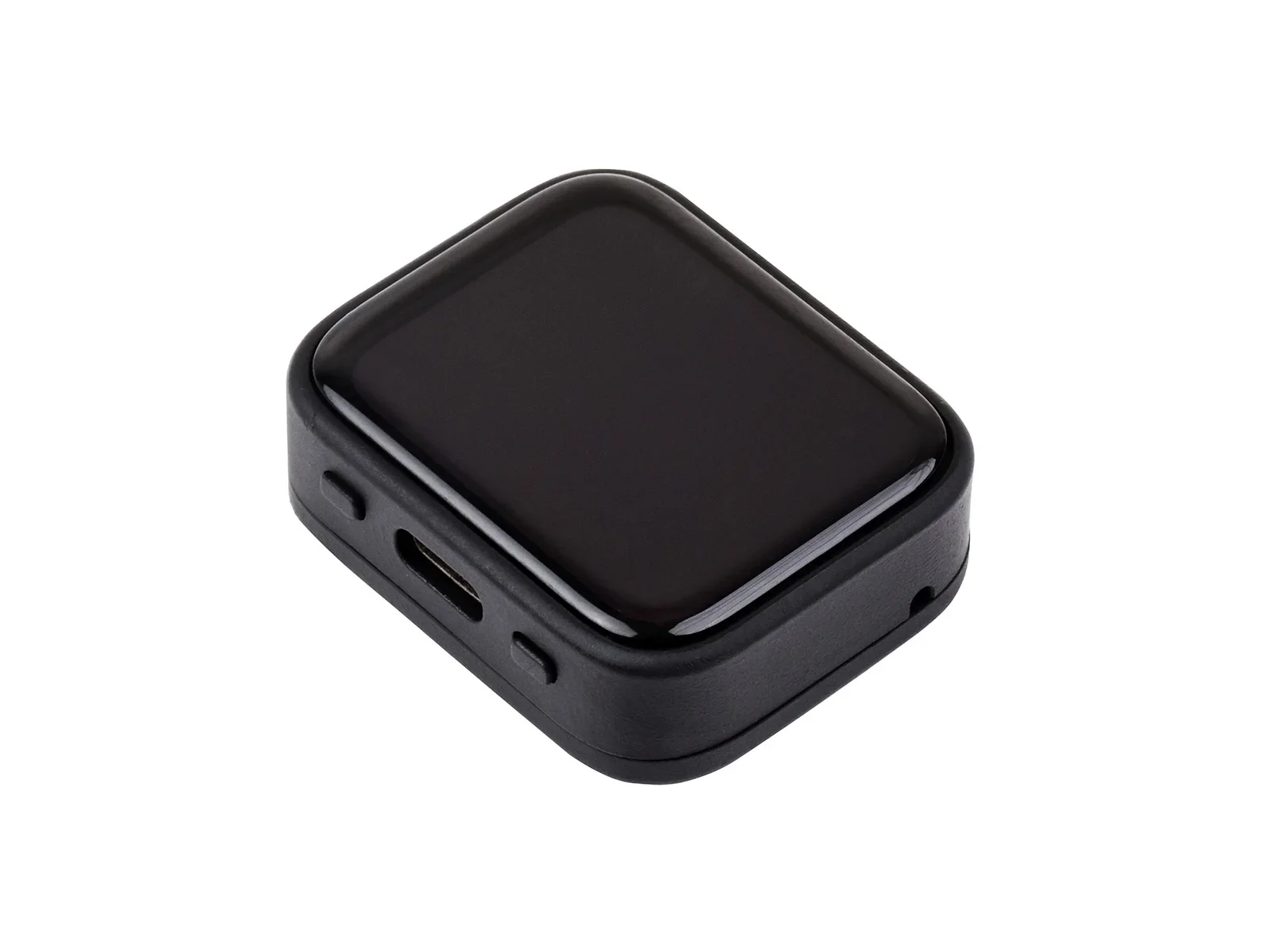

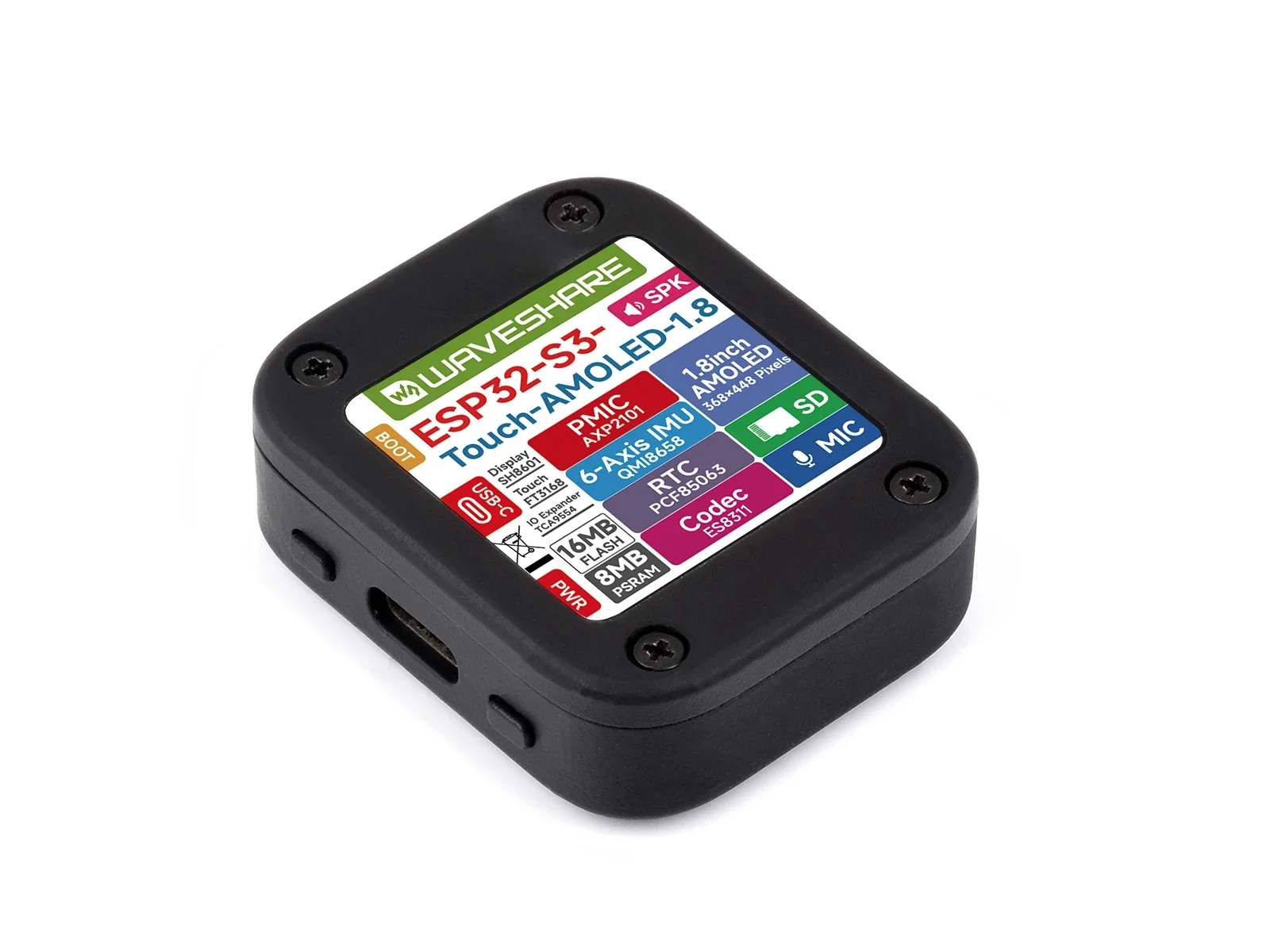

Waveshare ESP32-S3 Placa de desarrollo de pantalla táctil AMOLED de 1,8 pulgadas, procesador de doble núcleo LX7 de 32 bits, 368 × 448

Integrado con controlador de pantalla SH8601 y chip táctil capacitivo FT3168

ESP32-S3-Touch-AMOLED-1.8-EN

ESP32-S3-Touch-AMOLED-1.8

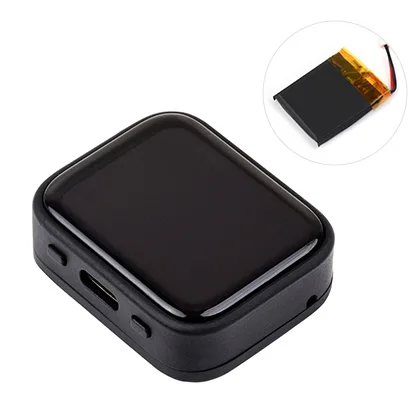

Viene con una batería de litio MX1.25 de 3,7 V
(se puede instalar dentro de la carcasa)

ESP32-S3-Touch-AMOLED-1.8Es una placa MCU de bajo costo y alto rendimiento diseñada por Waveshare, tamaño pequeño, con 1 integrado.Pantalla AMOLED de 8 pulgadas, IC de administración de energía, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), RTC, códec de audio de baja potencia, etc., lo que le facilita su desarrollo e integración en los productos rápidamente.

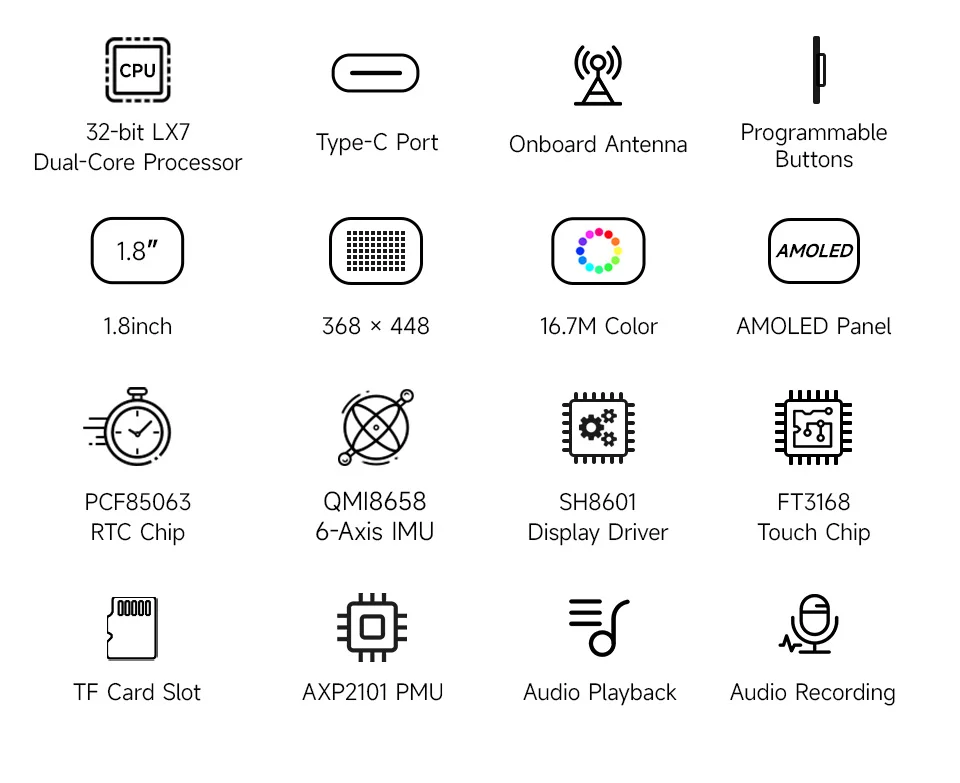

Las características clave incluyen:

• Equipado con procesador dual-core ESP32-S3R8 Xtensa LX7 de 32 bits, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

• 512 KB de SRAM integrado y 384 KB de ROM, con PSRAM integrada de 8 MB y una memoria Flash externa de 16 MB

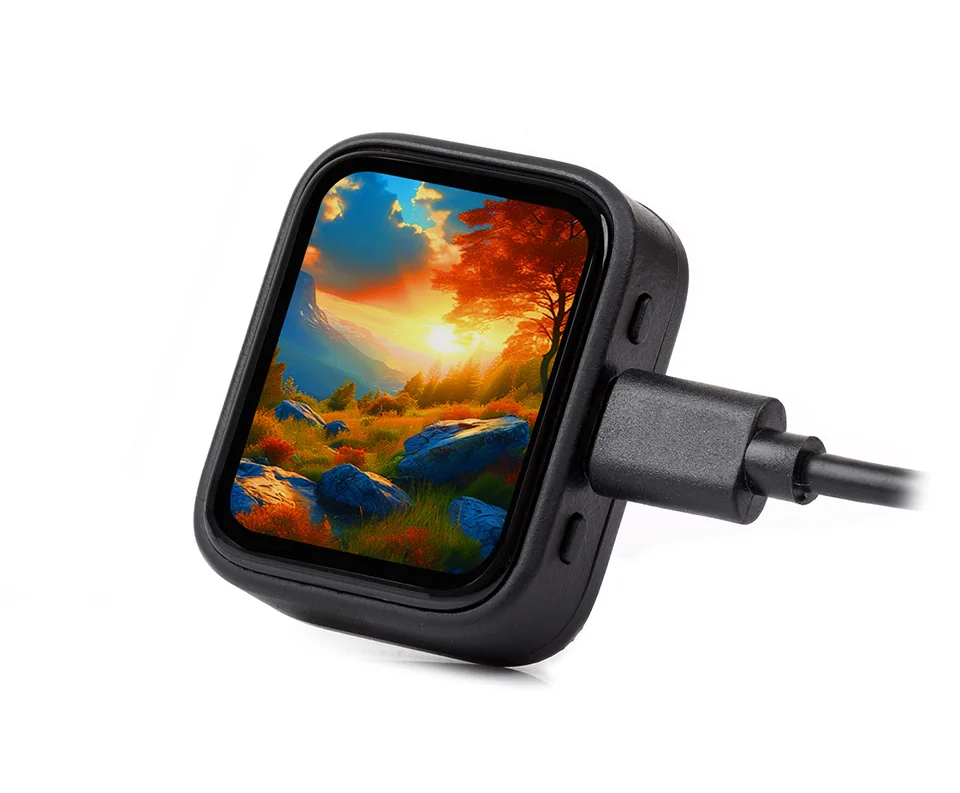

• Conector tipo C, que mejora la compatibilidad del dispositivo, más fácil de usar

• Pantalla AMOLED integrada de 1,8 pulgadas para visualización de imágenes en color claro, resolución de 368 × 448, color de 16,7 M

• Controlador de pantalla SH8601 incorporado y chip táctil capacitivo FT3168, que utiliza comunicación QSPI e I2C respectivamente, ahorrando efectivamente los recursos IO

• IMU integrada de 6 ejes QMI8658 (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento, conteo de pasos, etc.

• Chip RTC PCF85063 integrado, alimentado por batería de litio principal a través del chip AXP2101, con almohadillas de batería RTC reservadas para conectar una batería de respaldo, asegurando la función RTC durante el reemplazo de la batería principal.

• Botones programables PWR y BOOT integrados para un fácil desarrollo de funciones personalizadas

• Conector integrado de recarga/descarga de batería de litio MX1.25 de 3,7 V, opcional para batería de litio de 3,7 V

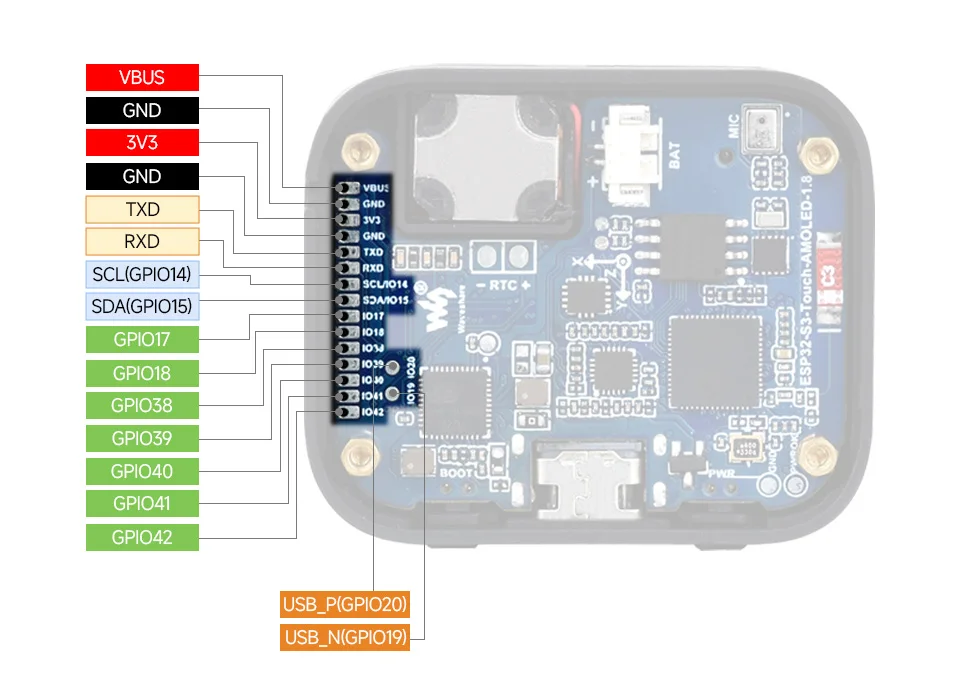

• Pads reservados de 7 × GPIO, 1 × I2C, 1 × UART y 1 × interfaz USB, para conectar periféricos y depuración

• Ranura para tarjeta TF integrada para almacenamiento extendido y transferencia rápida de datos, adecuada para aplicaciones como grabación de datos y reproducción multimedia, lo que simplifica el diseño del circuito.

• Adopta AXP2101 IC para una gestión eficiente de la energía, admite múltiples salidas de voltaje, carga de batería, gestión de batería y optimización de duración de la batería, etc.

• Adopta una pantalla AMOLED, que presenta ventajas de alto contraste, amplio ángulo de visión, colores intensos, respuesta rápida, diseño más delgado y bajo consumo de energía, etc.

Panel de visualización

AMOLED

Tamaño de la pantalla

1,8 pulgadas

Resolución

368 × 448 píxeles

Colores de visualización

16,7 millones

Brillo

350 cd/㎡

Relación de contraste

100000:1

Interfaz de comunicación

QSPI

Controlador IC

SH8601

Toque

Compatible

Toque IC

FT3168

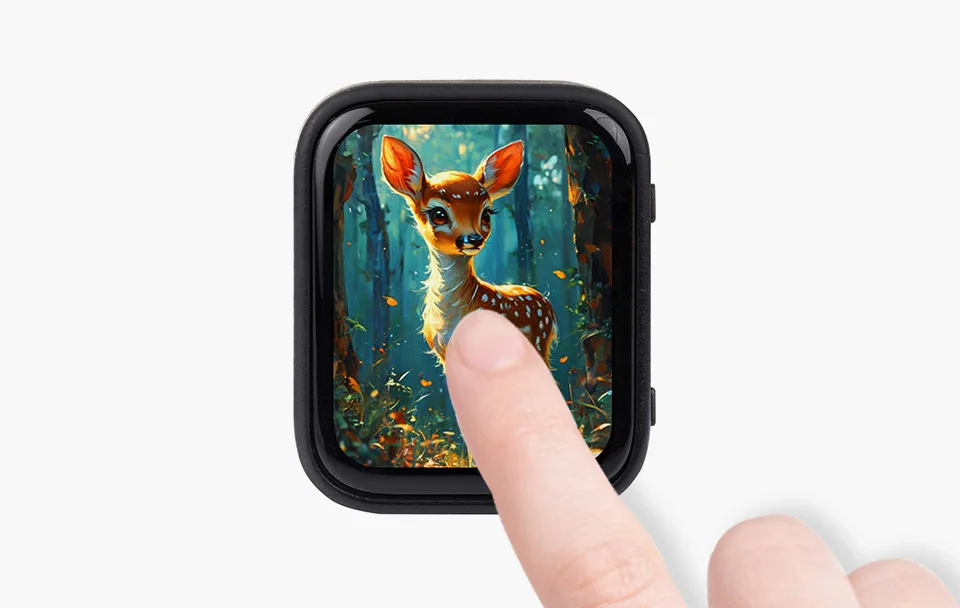

Adecuado para el desarrollo de varios dispositivos inteligentes, puede realizar la función de interacción persona-computadora.Admite la instalación de batería* dentro del estuche para un funcionamiento independiente.

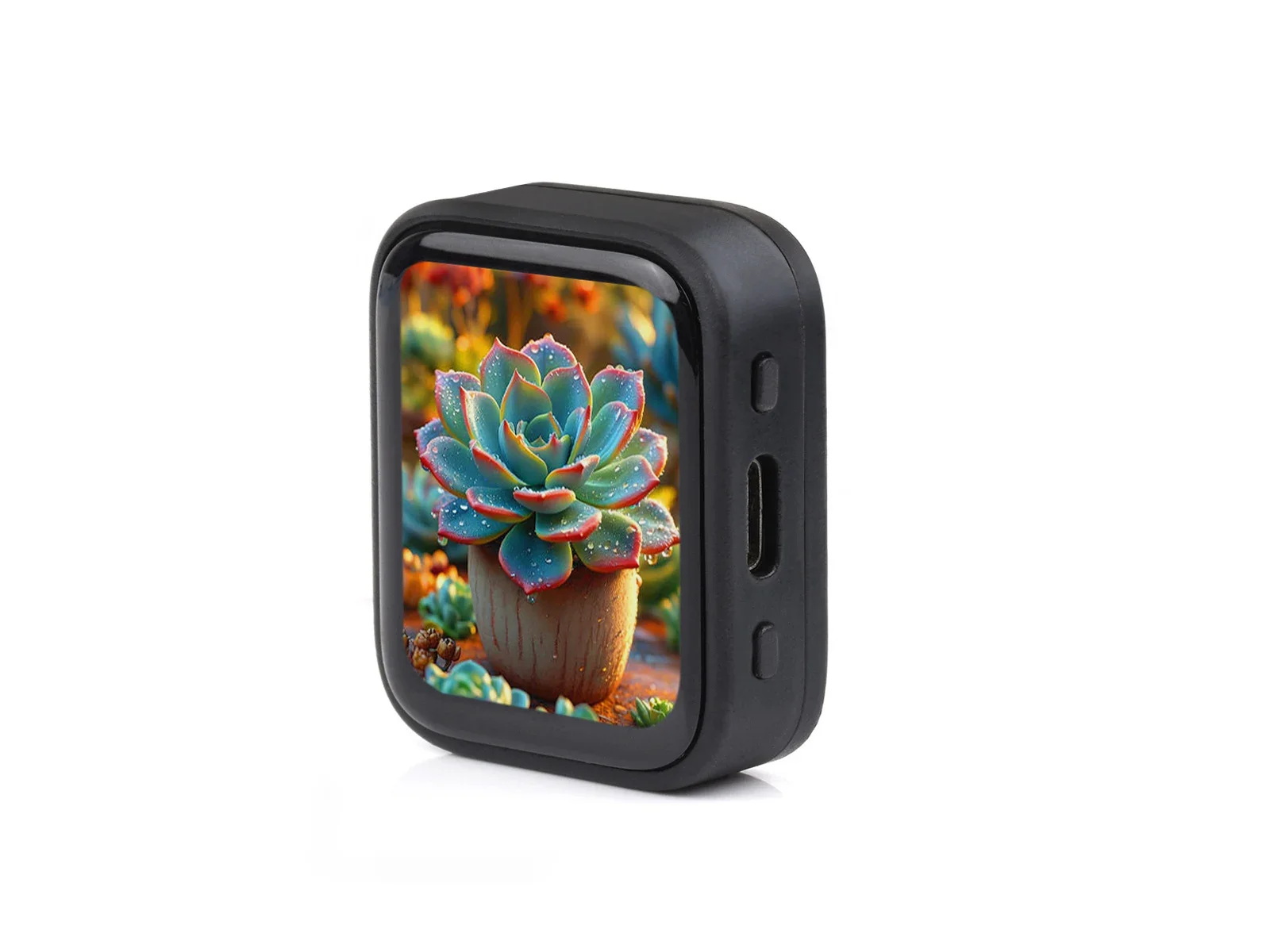

La tecnología de visualización de próxima generación, en comparación con las pantallas LCD tradicionales, la pantalla AMOLED presenta una capacidad de control de luz precisa, que representa colores más delicados, más detalles de imagen y una imagen de vídeo más vívida.

Excelente rendimiento de pantalla, color de 16,7 M, amplio ángulo de visión

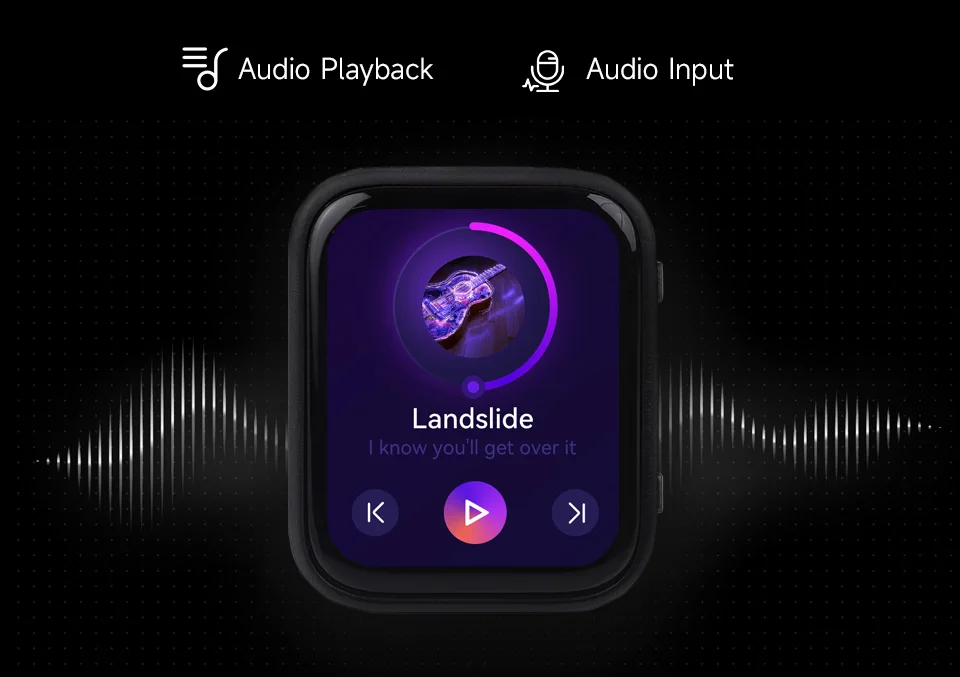

Admite procesamiento de audio de alta calidad, proporcionando entrada y salida de audio claras y de alta calidad

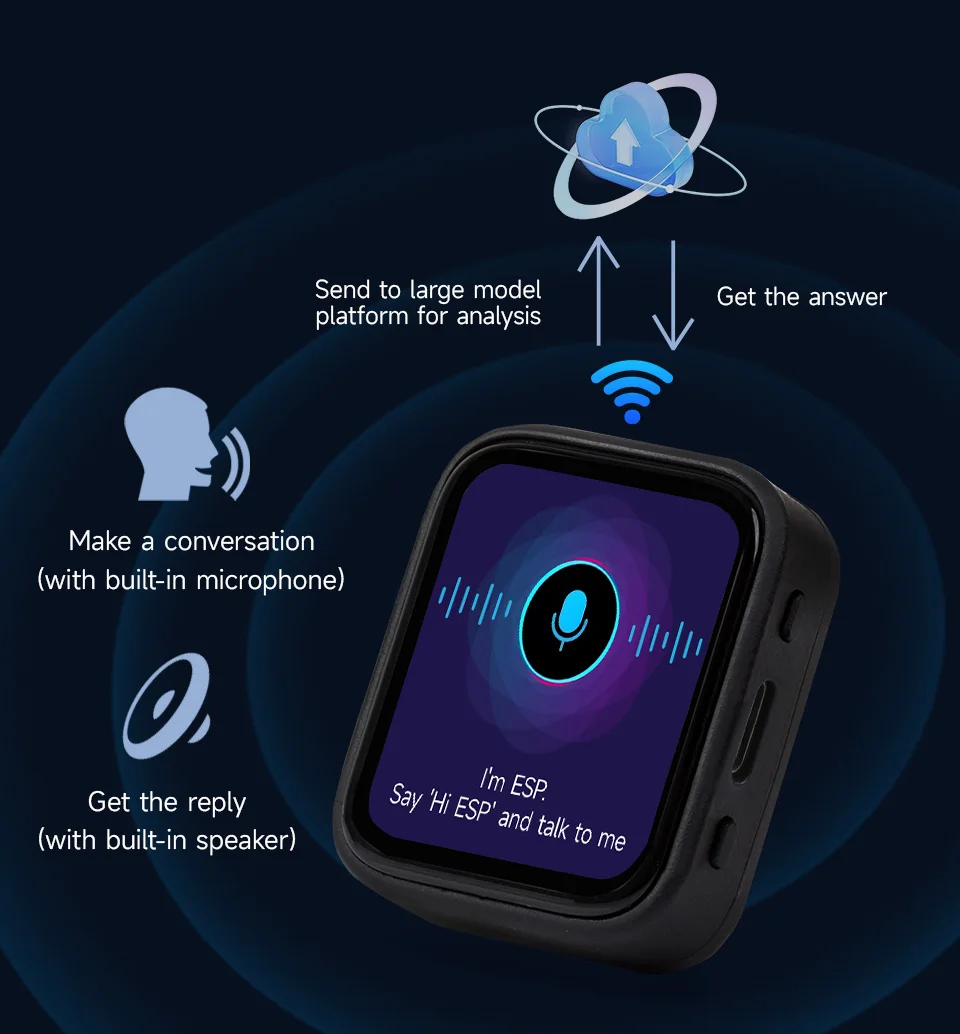

Permite el acceso a plataformas de modelos grandes en línea para admitir más escenarios de aplicaciones AI

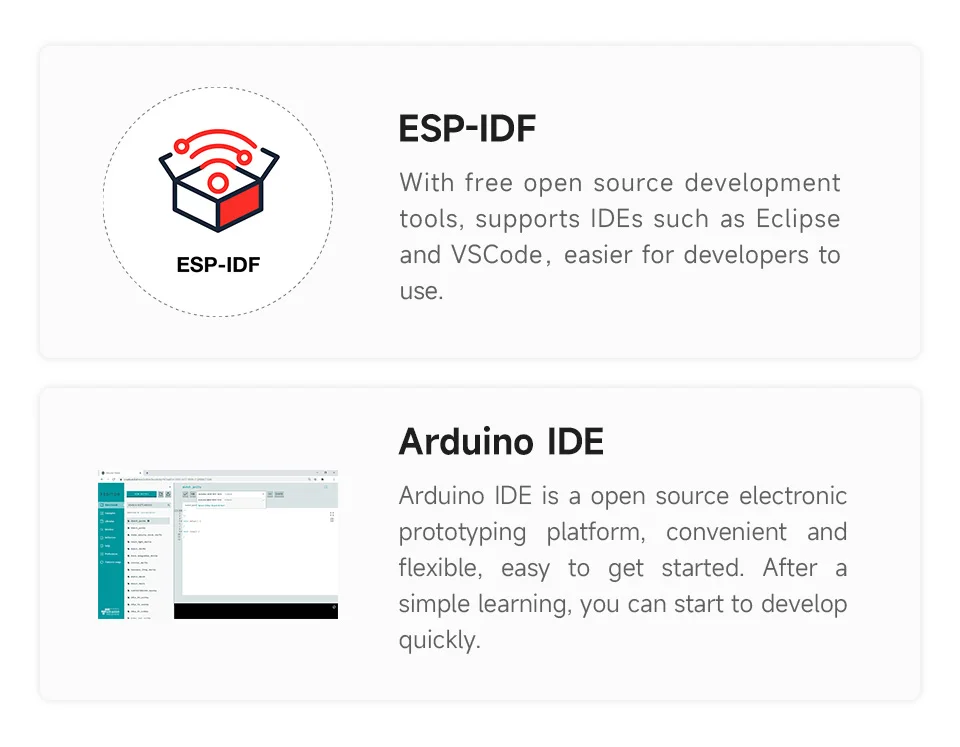

SDK completo, recursos de desarrollo, tutoriales para ayudarle a comenzar fácilmente

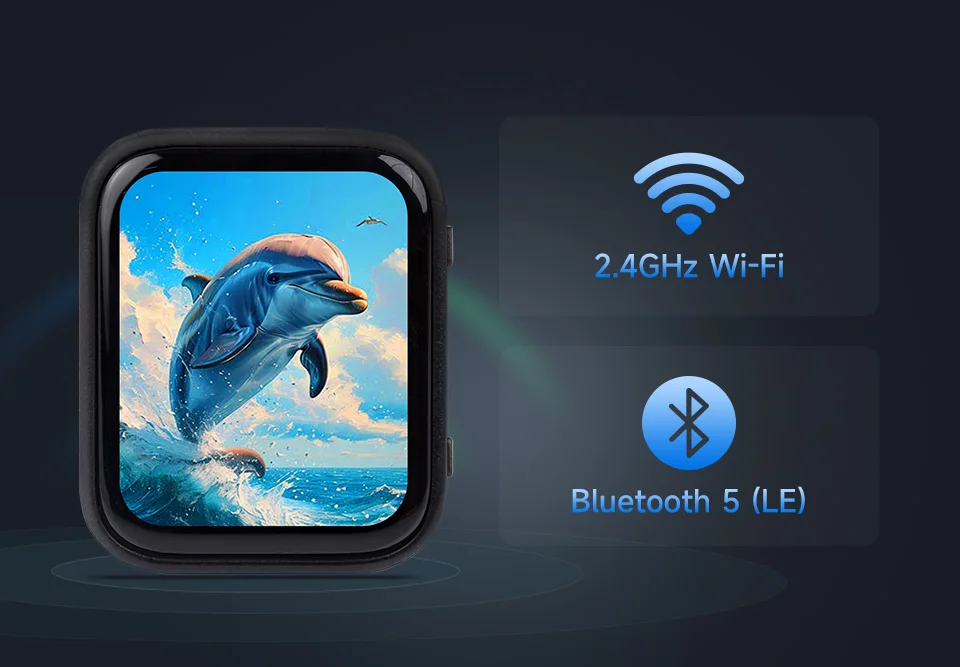

ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 ax/b/g/n) con 40 MHz de soporte de ancho de banda. Su subsistema Bluetooth Low Energy admite Bluetooth 5 (LE) y Bluetooth Mesh

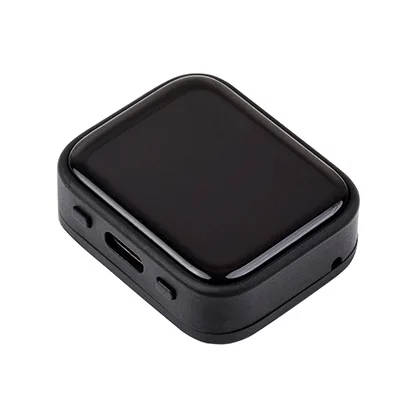

con cubierta trasera extraíble para integrarlo fácilmente en los proyectos y diseño de bricolaje
