Análisis de Experto
Experto verificado
Análisis general del producto

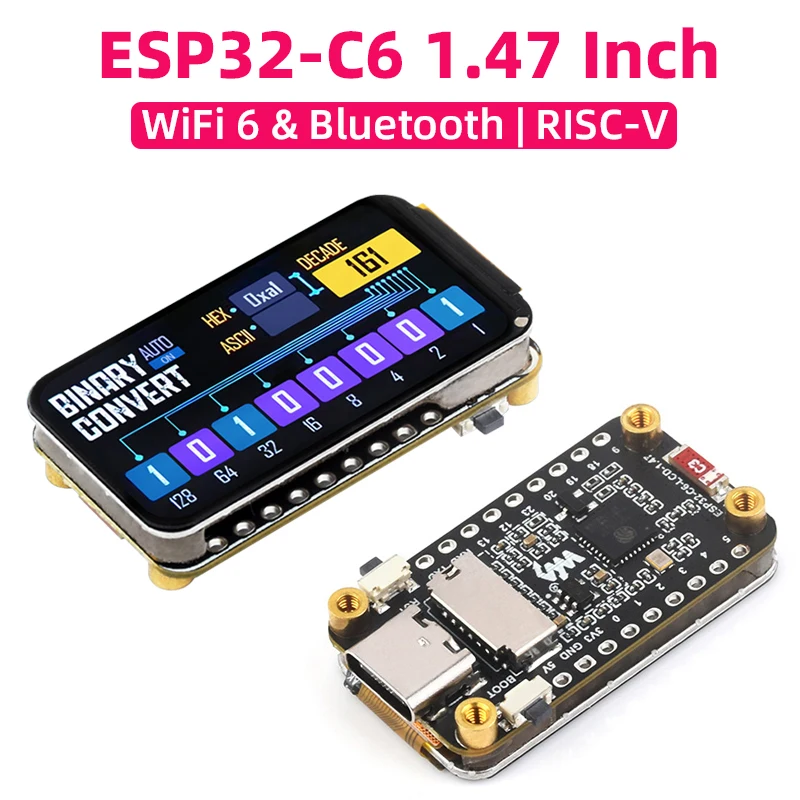

Llevo varias semanas trabajando con la Waveshare ESP32-C6-LCD-1.47 y puedo decir que es una de esas placas que resuelven un problema muy concreto: el de integrar una pantalla en un proyecto de IoT sin tener que lidiar con cableados frágiles ni controladores externos. El concepto me parece acertado porque no se limita a ser un módulo de desarrollo genérico: es un pequeño sistema HMI listo para usar, con el microcontrolador, la conectividad inalámbrica y el display integrados en un mismo PCB.
El corazón de la placa es el ESP32-C6, un chip basado en arquitectura RISC-V que me ha sorprendido gratamente por su equilibrio entre prestaciones y eficiencia. El núcleo principal a 160 MHz responde con soltura en aplicaciones de interfaz, y el núcleo secundario de bajo consumo a 20 MHz se agradece cuando quieres mantener activa una conexión Bluetooth o simplemente despertar el sistema periódicamente sin disparar el consumo. No es un procesador pensado para cargas de trabajo pesadas, pero desde luego no es su cometido.

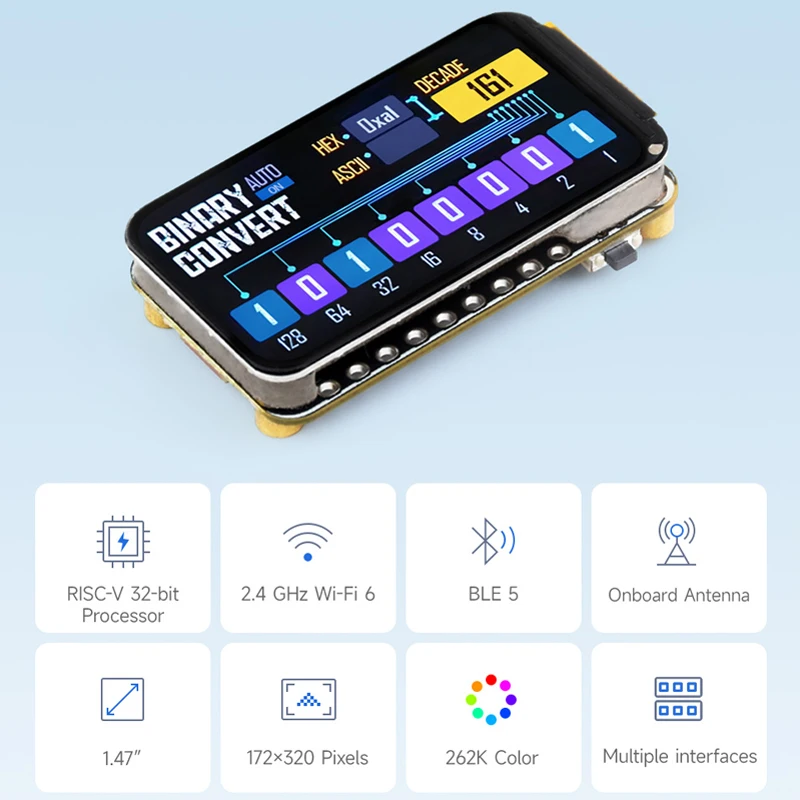

La pantalla de 1,47 pulgadas con resolución 172 × 320 y 262K colores ofrece una densidad de píxeles más que aceptable para su tamaño. Los textos pequeños se ven nítidos y los iconos con cierto detalle se distinguen con claridad. No esperéis la fluidez de un smartphone, pero para datos de sensores, menús de configuración o gráficos sencillos cumple con creces. El ángulo de visión también me ha parecido correcto, aunque los colores tienden a lavarse si miras la pantalla desde ángulos muy cerrados, algo habitual en paneles LCD de este segmento.
Calidad de construcción y materiales
Waveshare tiene fama de fabricar placas robustas, y esta no es una excepción. El PCB está bien acabado, con los componentes soldados con precisión y una distribución del circuito que denota un diseño cuidado. La antena cerámica integrada me ha dado buen resultado en interiores: no he notado cortes de conexión en distancias medias dentro de una vivienda, y en espacios abiertos con línea de visión directa el enlace se mantiene estable. Eso sí, no esperéis la cobertura de una antena externa con conector IPEX; para la mayoría de proyectos de escritorio o domótica es suficiente, pero si necesitáis mayor alcance deberíais valorar otras opciones.
Un detalle que me ha gustado es que existen dos versiones: la estándar y la versión -M, que trae los pines GPIO ya soldados. Si no sois amigos del soldador, la versión -M es una opción muy práctica para insertar la placa directamente en una protoboard. Yo he probado la versión estándar y, aunque soldar los cabezales no lleva más de cinco minutos, agradezco que ofrezcan esa alternativa para quien quiera empezar a trabajar de inmediato.
El puerto USB-C está bien integrado y la conexión es firme, sin movimientos extraños que indiquen malas soldaduras. La ranura para tarjeta TF funciona correctamente y he podido almacenar imágenes, archivos de configuración y registros de datos sin quebraderos de cabeza. El LED RGB integrado es un extra que siempre se agradece para notificaciones visuales sin tener que añadir componentes externos.
Compatibilidad y rendimiento
La integración con el ecosistema Arduino es el mayor acierto de esta placa para el público maker. En cuestión de minutos estaba flasheando los ejemplos oficiales de la wiki y viendo animaciones en la pantalla. No he tenido problemas con el gestor de placas ni con las bibliotecas habituales del ESP32, y la compatibilidad con LVGL es un punto muy fuerte si queréis construir interfaces más elaboradas. La fluidez de LVGL en esta pantalla es aceptable para animaciones sencillas y transiciones de menús, aunque si intentáis cargar muchos elementos complejos notaréis cierta ralentización. Toca encontrar el equilibrio.
Conecté un sensor DHT22 y un pequeño relé usando los pines GPIO y no encontré ninguna dificultad: el mapeo de pines está bien documentado y la respuesta del sistema fue inmediata. La placa se comporta bien alimentándola desde el puerto USB-C, y en general el consumo es contenido. No he realizado mediciones precisas de corriente, pero trabajando con el WiFi activo y la pantalla encendida la placa no se calienta en exceso, lo que indica una gestión térmica razonable.

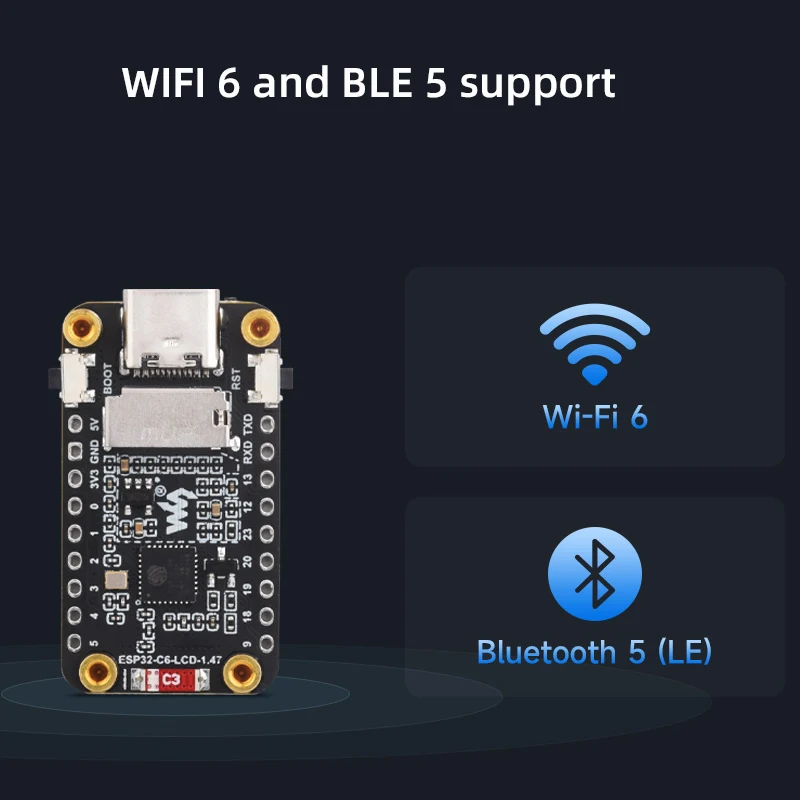

La conectividad WiFi 6 en la banda de 2,4 GHz es un punto diferencial frente a otros ESP32 que he probado. El ancho de banda de 40 MHz se nota en transferencias de datos más ágiles, y el Bluetooth 5 LE con soporte para Bluetooth Mesh ofrece posibilidades interesantes para proyectos de domótica donde se manejen múltiples nodos. En mi router doméstico no he tenido problemas de compatibilidad, y la velocidad de conexión inicial es rápida.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes, destacaría la integración total: pantalla, microcontrolador y conectividad en un formato compacto que permite prototipar una interfaz HMI en horas, no en días. La compatibilidad con Arduino y LVGL reduce muchísimo la curva de aprendizaje, y la ranura para tarjeta TF amplía las posibilidades de almacenamiento local sin depender de la nube. El precio, además, es competitivo en comparación con comprar una pantalla y un módulo por separado.
Los aspectos mejorables también existen. El primero es la memoria Flash de 4 MB, que puede quedarse justa si desarrolláis proyectos con muchas imágenes o interfaces LVGL pesadas. La versión anterior con pantalla táctil que ofrece Waveshare incluye 8 MB, pero en esta estándar tendréis que gestionar el espacio con cuidado. Tampoco hay conector para batería ni circuito de carga integrado, así que para proyectos portátiles deberéis añadir vuestra propia gestión de energía. Y, como comentaba antes, la antena cerámica limita el alcance si comparamos con soluciones de antena externa.
El conector de la tarjeta TF es un punto delicado. La ranura acepta tarjetas de tamaño completo, lo cual es práctico, pero la inserción y extracción requiere cierta delicadeza porque no hay mucho margen. Recomiendo utilizar tarjetas de calidad y formatearlas correctamente antes de usarlas para evitar problemas de lectura.
Veredicto del experto
La Waveshare ESP32-C6-LCD-1.47 es una placa que recomendaría sin dudar a makers, estudiantes y profesionales que necesiten añadir una interfaz visual a sus proyectos de IoT de forma rápida y sin complicaciones. No es la placa más potente del catálogo de Waveshare, ni siquiera la más barata si no necesitáis pantalla, pero como solución integrada ofrece un equilibrio excelente entre prestaciones, tamaño y precio.

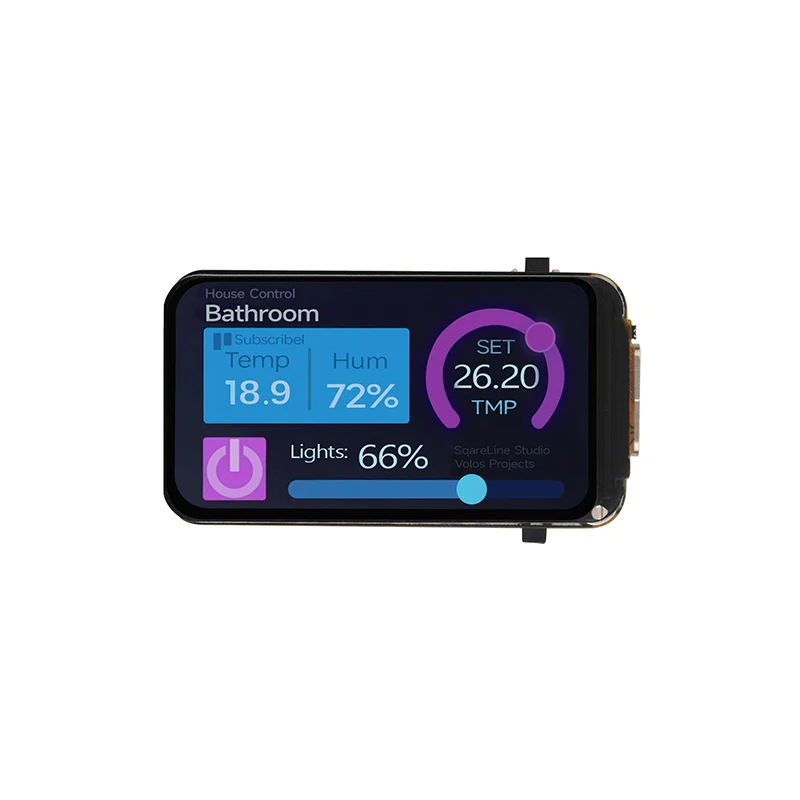

La he usado para un reloj de escritorio con sincronización horaria por WiFi, para un pequeño panel de control de luces domóticas y para un registrador de temperaturas que guardaba los datos en una tarjeta microSD. En los tres casos ha respondido sin problemas y el tiempo de desarrollo se ha reducido considerablemente al no tener que lidiar con la parte de hardware de la pantalla.
Si estáis empezando, es una opción estupenda para aprender a programar microcontroladores con pantalla. Si sois profesionales, también puede convertiros en una herramienta útil para prototipar conceptos antes de pasar a un diseño a medida. Eso sí, valorad la versión -M si no queréis soldar, y tened presente la limitación de 4 MB de Flash antes de empezar proyectos muy ambiciosos. Con esas salvedades, la considero una de las placas de desarrollo con pantalla más interesantes del momento en su categoría.
