DESCRIPCIÓN

Módulo CP2102 USB a UART, mini conector USB

Descripción general

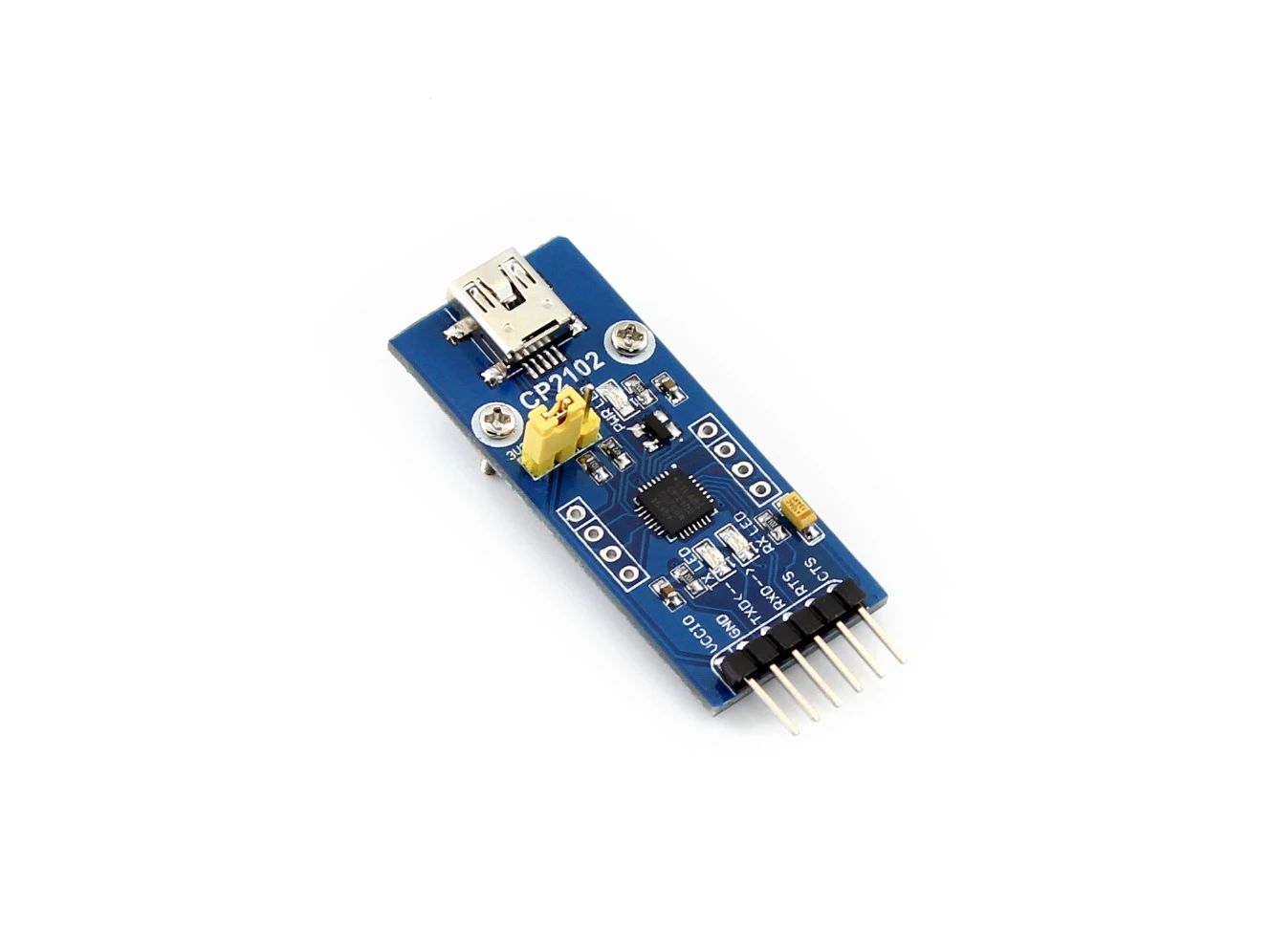

El Placa UART USB CP2102 (mini)Es una placa de accesorios que cuenta con el puente USB de un solo chip a UART CP2102 integrado.

Características del CP2102:

• Transferencia de datos USB a UART de un solo chip

  • No se requieren resistencias externas, no se requieren cristales externos

  • Circuito de reinicio de encendido en chip y regulador de voltaje

  • EEPROM integrada de 1024 bytes

• Controlador de función USB

  • Cumple con la especificación USB 2.0; velocidad máxima (12 Mbps)

  • Estados de suspensión USB admitidos a través de pines SUSPEND

• UART

  • Todas las señales de conexión de manos y interfaz de módem

  • Formatos de datos admitidos:

    • Bits de datos: 5, 6, 7 y 8

    • Bits de parada: 1,,5 y 2

    • Paridad: impar, par, sin paridad

  • Velocidades de transmisión: 300 bps a 1 Mbits

  • Buffer de recepción de 576 bytes; Buffer de transmisión de 640 bytes

  • Compatible con hardware o manual de manos X-On/X-Off

  • Soporte de personajes del evento

• Controladores de dispositivos de puerto COM virtual

  • Windows 8/7/Vista/Servidor 2003/XP/2000

  • MAC OS-X/OS-9

  • Linux 2.40 o superior

• Soporte de controlador directo USBXpress

  • Windows 7/Vista/Servidor 2003/XP/2000

  • Ventana CE

• Rango de temperatura

  • –40 a +85°C

Características

• Compatible con Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...

• Soporte de salida de voltaje: 5V o 3,3V

• Dispositivo de protección USB integrado: SP0503

• 3 LED: LED TXD, LED RXD, LED DE ENERGÍA

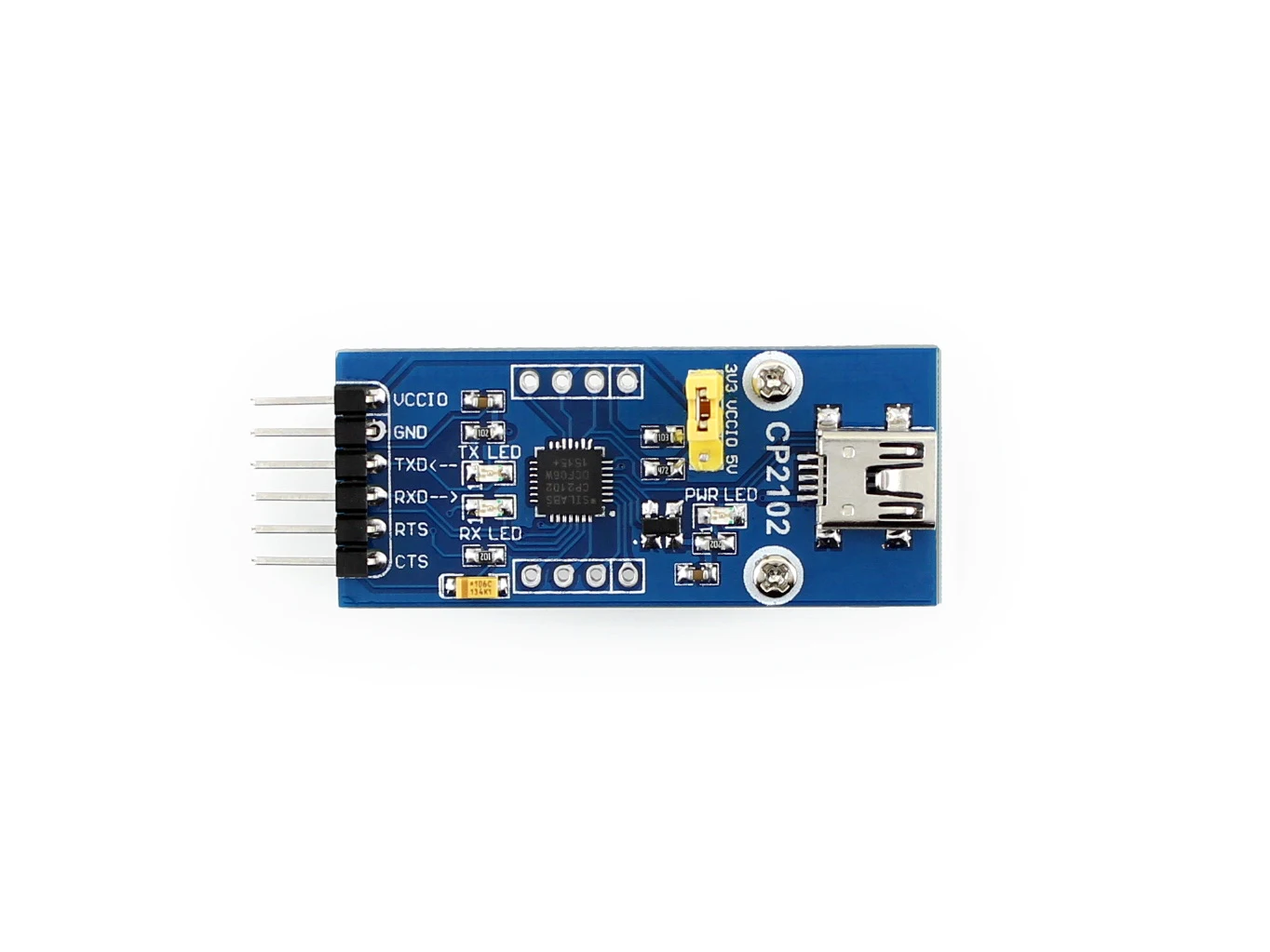

• Pines accesibles en pinheaders: TXD, RXD, RTS, CTS

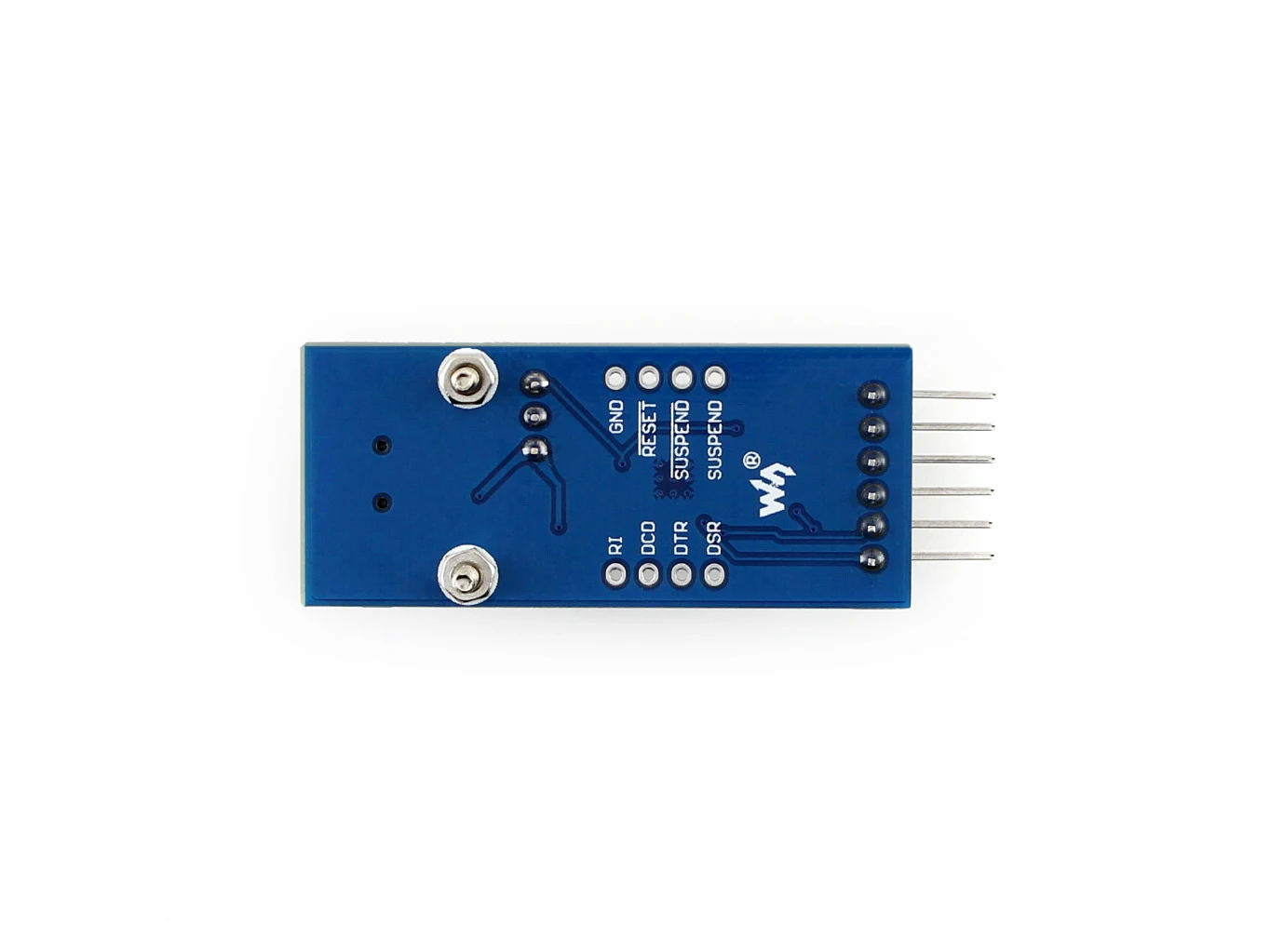

• Se pueden acceder a otros pines en orificios perforados y se conectan fácilmente al sistema de aplicación del usuario (se proporcionan cabezales de alfiler separados)

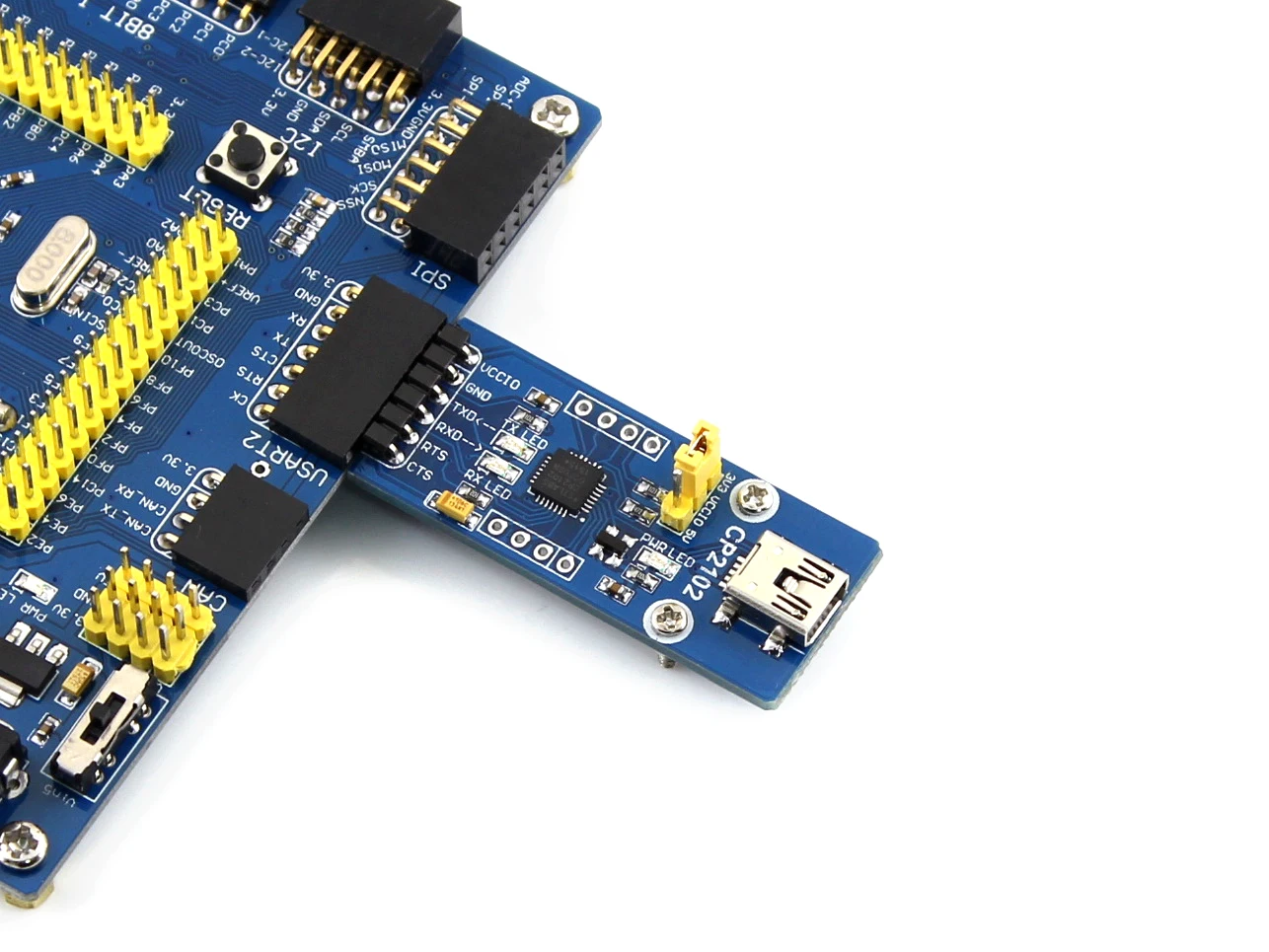

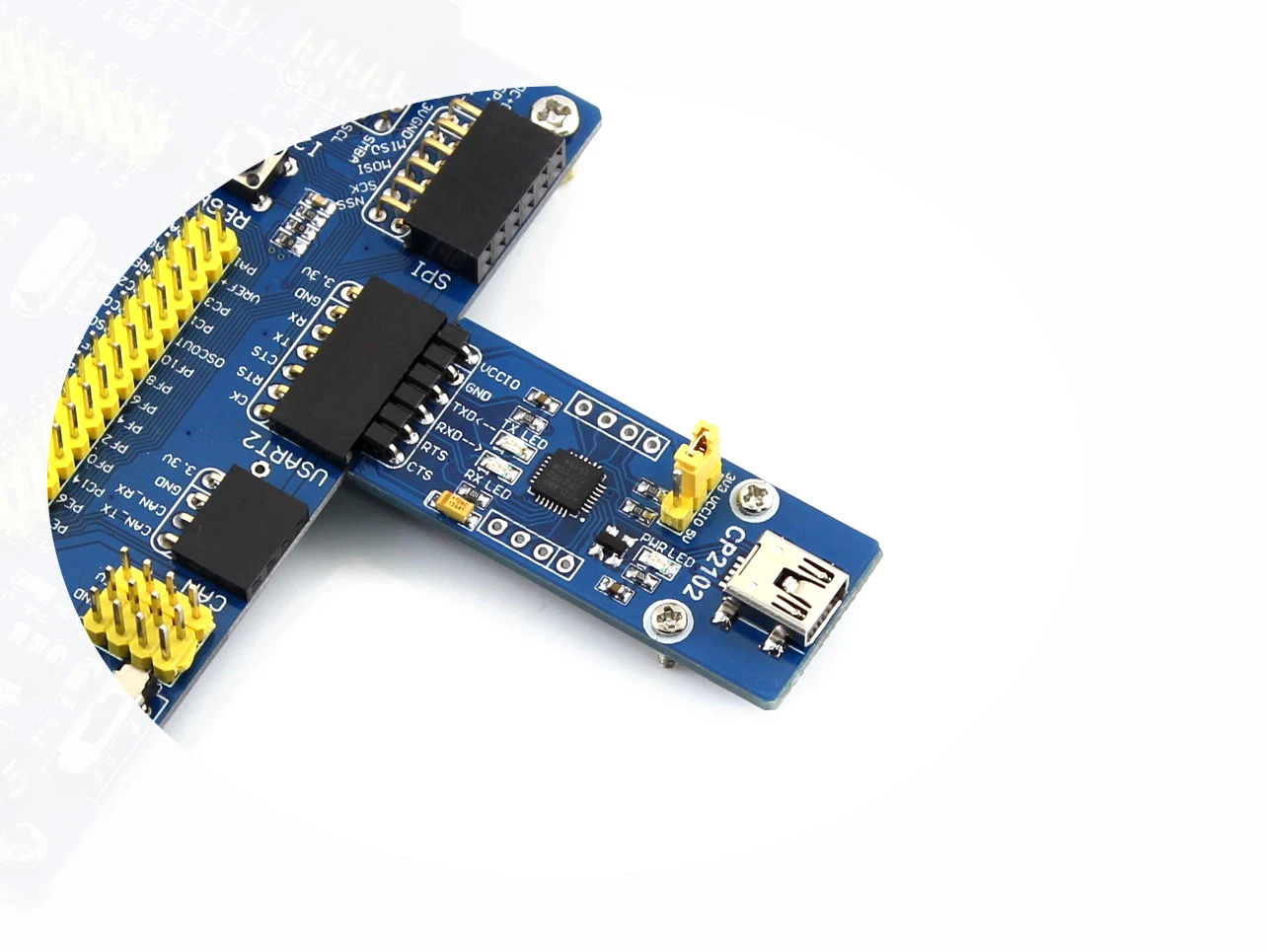

Cómo utilizar

En el caso de trabajar con una MCU:

• VCCIO: salida de 3,3 V o 5 V (el módulo se alimenta desde USB, el puente integrado debe estar en cortocircuito a 3,3 V o 5 V)

• GND: se conecta a GND

• TXD: se conecta a MCU.RX (dirección de la señal: MCU.RX CP2102 PC.TX)

• RXD: se conecta a MCU.TX (dirección de la señal: MCU.TX CP2102 PC.RX)

• RTS: se conecta a MCU.CTS (dirección de la señal: MCU.CTS CP2102 PC.RTS)

• CTS: se conecta a MCU.RTS (dirección de la señal: MCU.RTS CP2102 PC.CTS)

Nota: Se proporcionan ejemplos de VCP y la biblioteca de programas de controladores USBXpress.

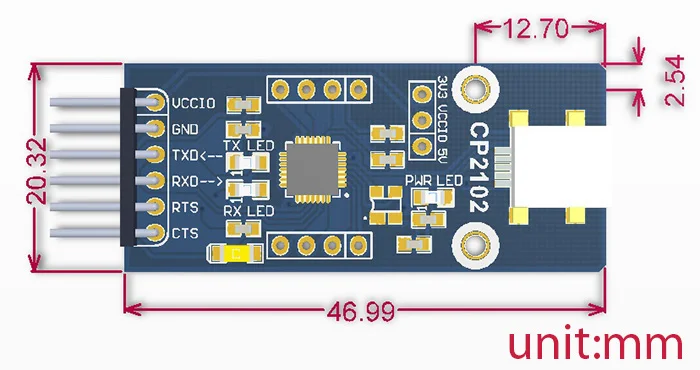

Dimensión

Recursos de desarrollo

Wiki : www.waveshare.com/wiki/CP2102_USB_UART_Board_(mini)
