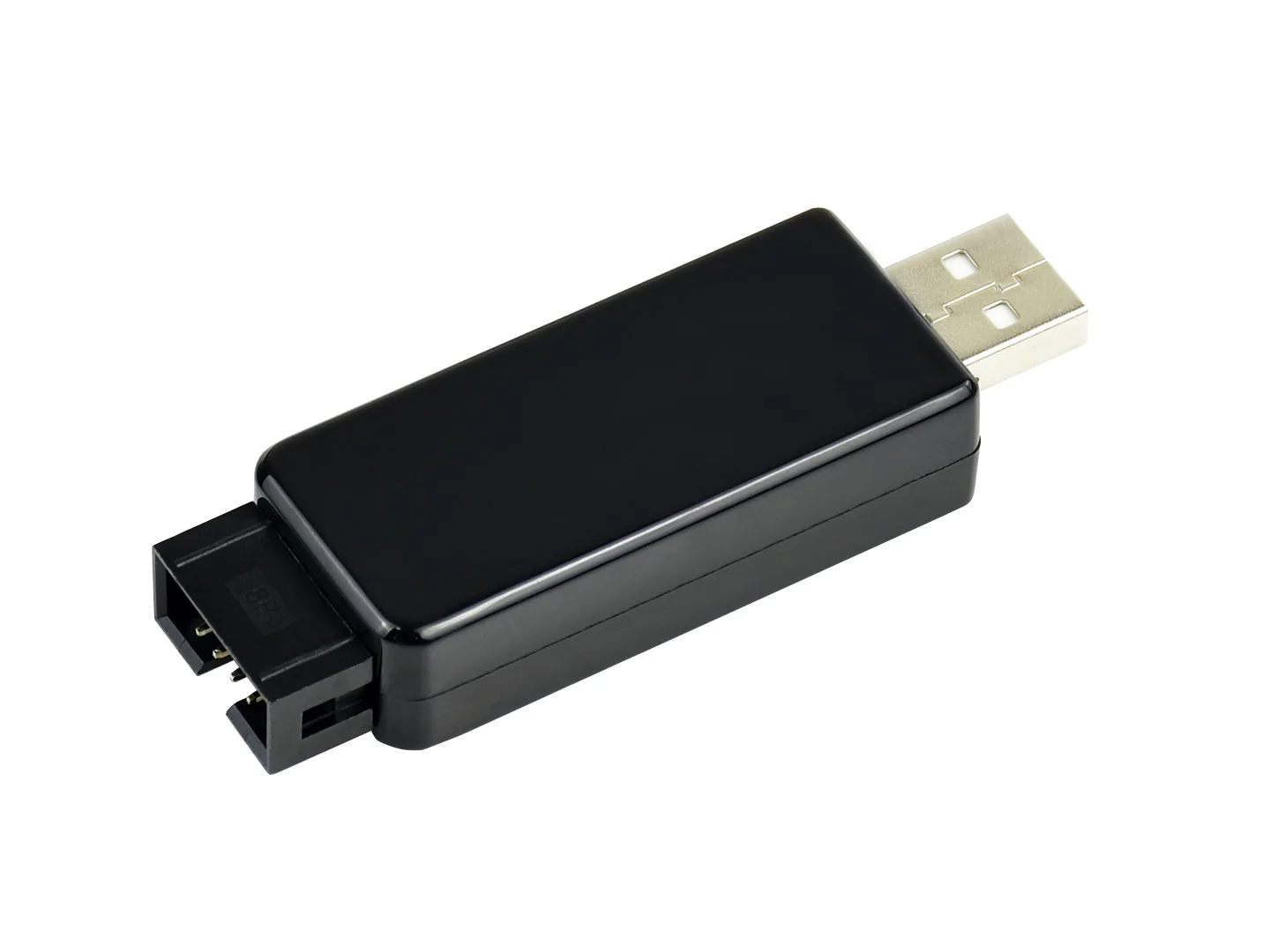

Waveshare-convertidor USB Industrial a TTL, FT232RL Original, protección múltiple y soporte de sistemas

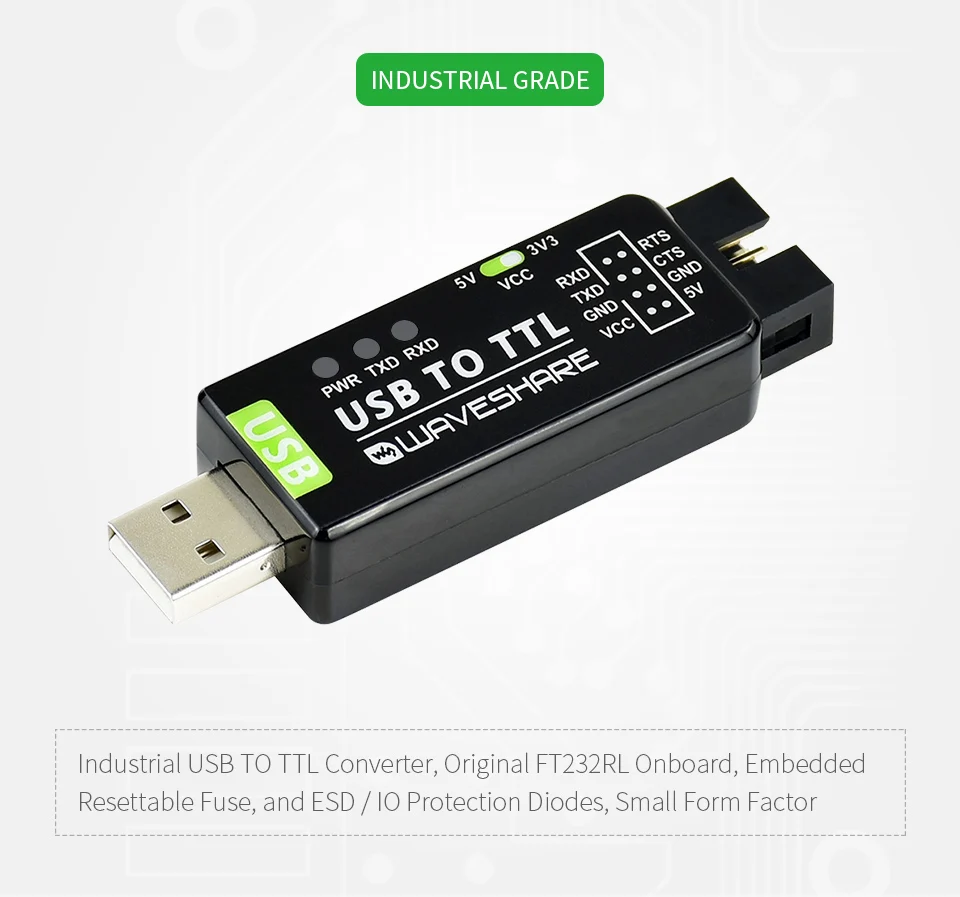

Convertidor industrial USB a TTL, FT232RL original a bordo, circuitos de protección múltiple, soporte para múltiples sistemas

USB a TTLCONVERTIDOR

FT232RL original | Transmisión estable | Dispositivos múltiples | Sistemas múltiples

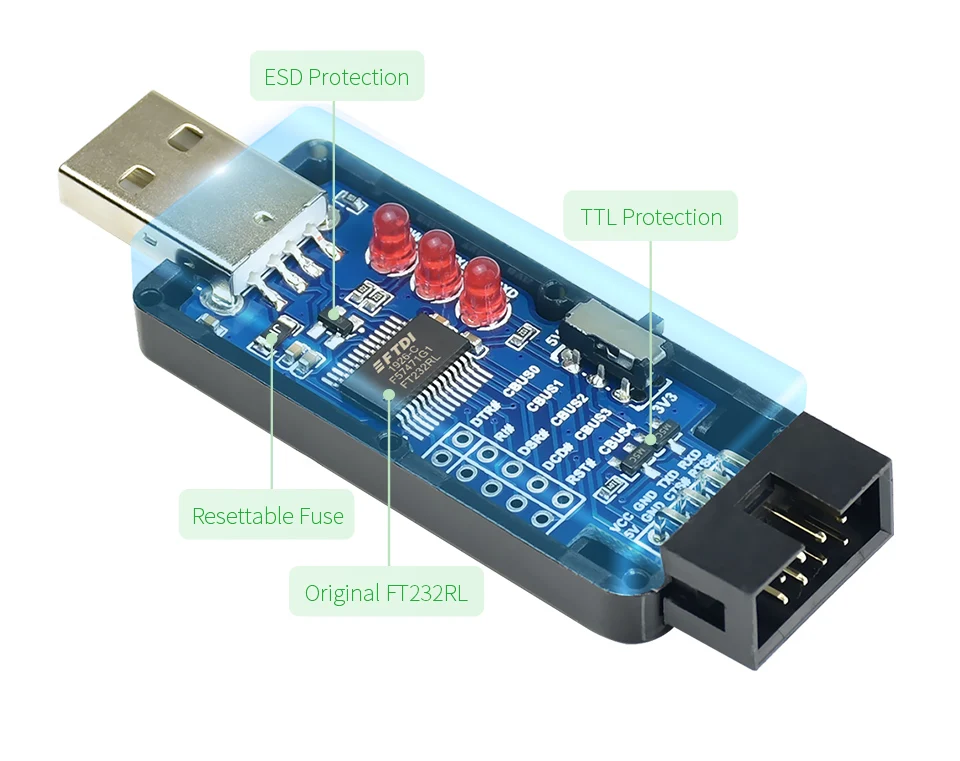

Chip original integrado

Adopta el convertidor FT232RL original, que proporciona una mejor estabilidad y compatibilidad, lo que permite la comunicación de alto rendimiento de grado industrial entre el ordenador y los dispositivos TTL

Soporte de múltiples sistemas

Compatible con sistemas populares como Win7/8/8.1/10, Mac, Linux, Android, WinCE...

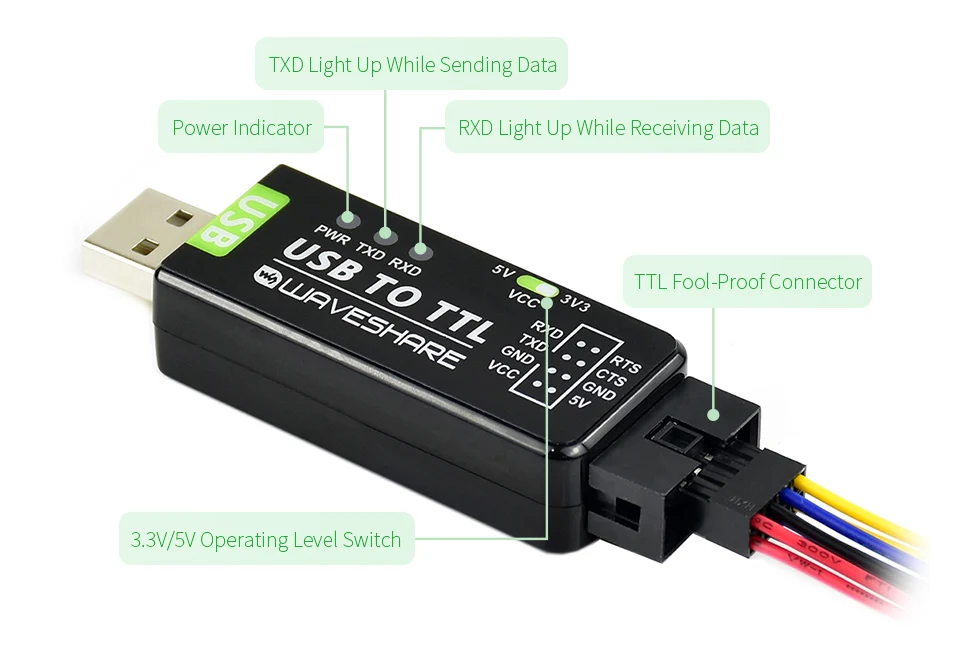

Tres indicadores LED

Comprobando fácilmente el estado de funcionamiento, conveniente para Programar/depurar

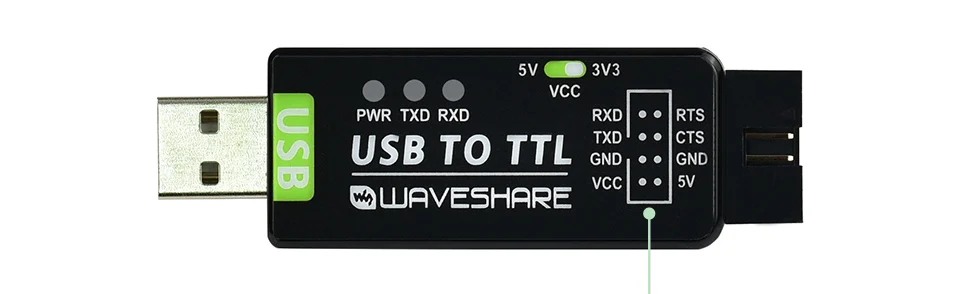

Definición de señales y pines USB

5V

Salida 5V

VCC

Salida de 3,3 V o 5V, configurada por interruptor

GND

Suelo

TXD

Conexión a MCU.RX (dirección de la señal: MCU.RX FT232 PC.TX)

RXD

Conexión a MCU.TX (dirección de la señal: MCU.TX FT232 PC.RX)

RTS

Conexión a MCU.CTS (dirección de la señal: MCU.CTS FT232 PC.RTS)

CTS

Conexión a MCU.RTS (dirección de la señal: MCU.RTS FT232 PC.CTS)

• El cable USB no está incluido

• Este convertidor está diseñado para funcionar a nivel TTL, NUNCA lo conecte al nivel RS232 para evitar daños

Especificaciones

CATEGORÍA PRODUCTO

Convertidor USB industrial a TTL

PUERTO HOST

USB

TARIFA DE DATOS

300bps ~ 3Mbps

PUERTO DISPOSITIVO

UART

PUERTO USB

Conector: USB-A
Protección: fusible reiniciable, protección ESD

PUERTO UART

Conector: cabezal a prueba de fallos de 8 pines
Protección: diodo de protección IO

INDICADOR

PWR: Indicador de alimentación, se vuelve rojo cuando se detecta voltaje USB
TXD: Indicador TX, se vuelve rojo mientras el puerto USB envía datos
RXD: Indicador RX, se vuelve rojo mientras el puerto del dispositivo recibe datos

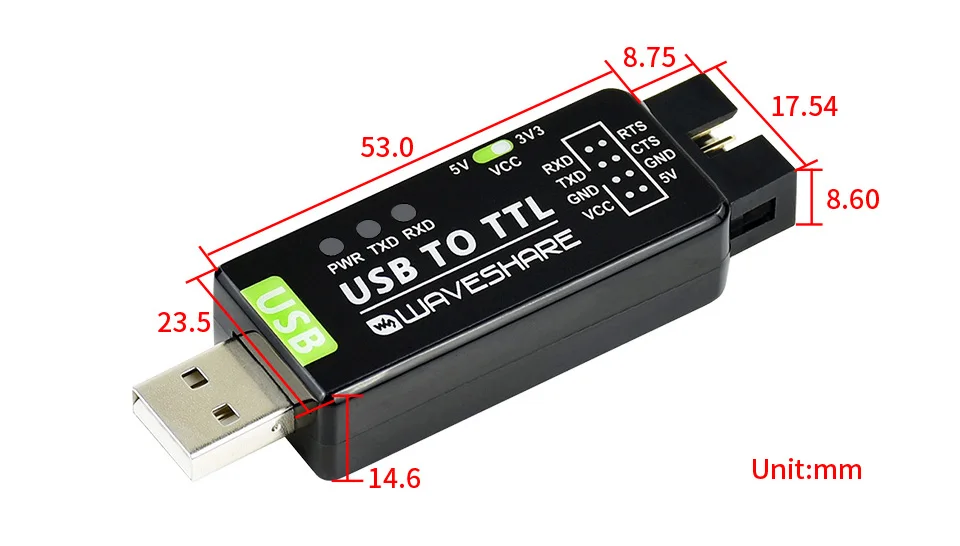

Dimensiones del contorno

* Medido manualmente, solo como referencia

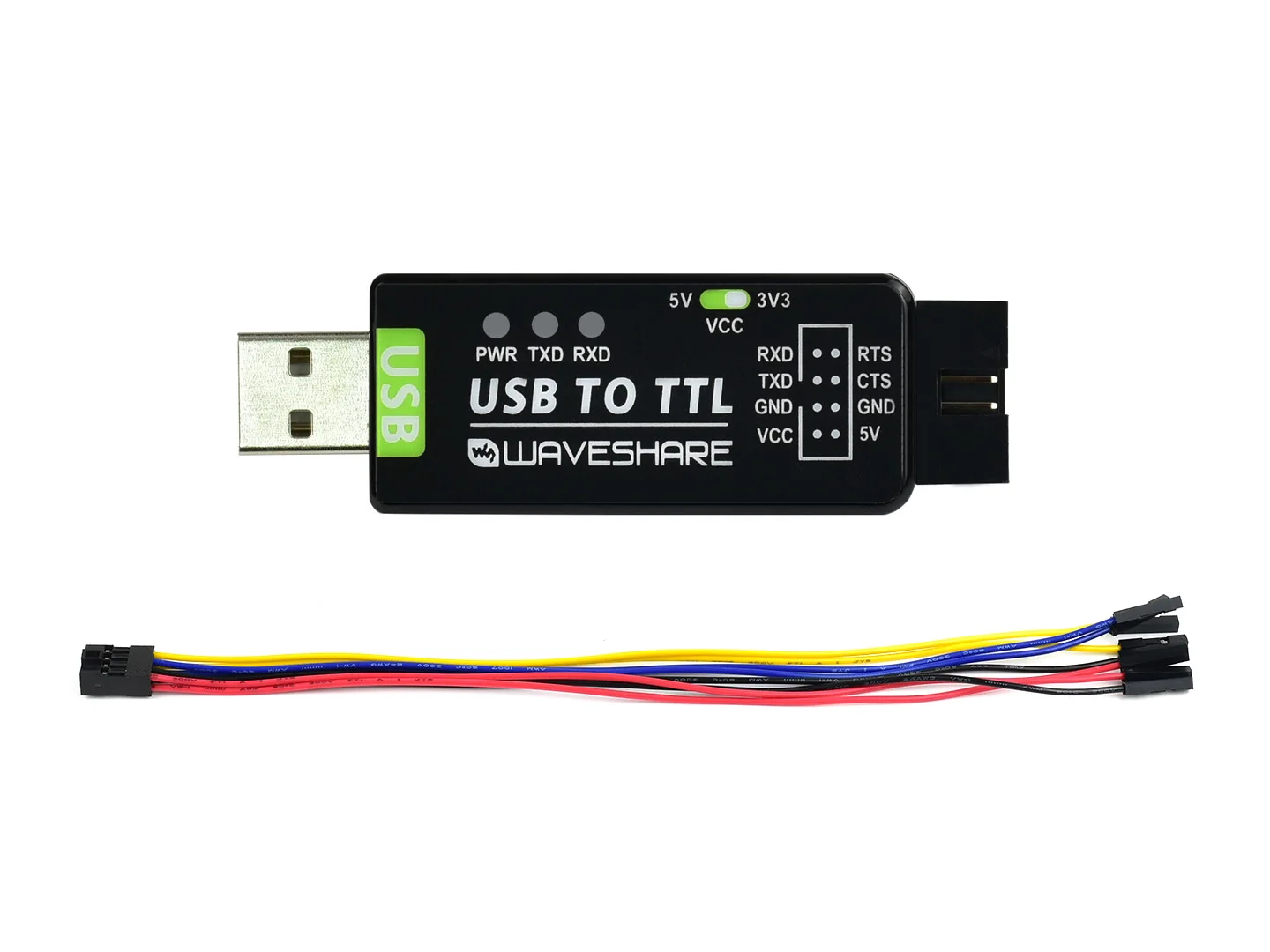

Contenido del paquete

Peso:0.023 kg
