Descripción

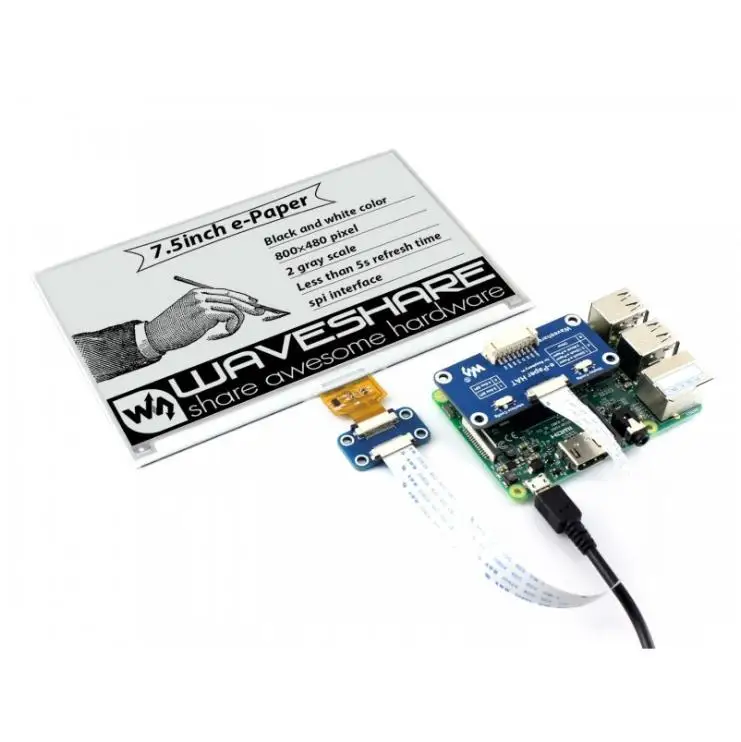

800 × 480, sombrero de pantalla E-Ink de 7,5 pulgadas para Raspberry Pi, interfaz SPI

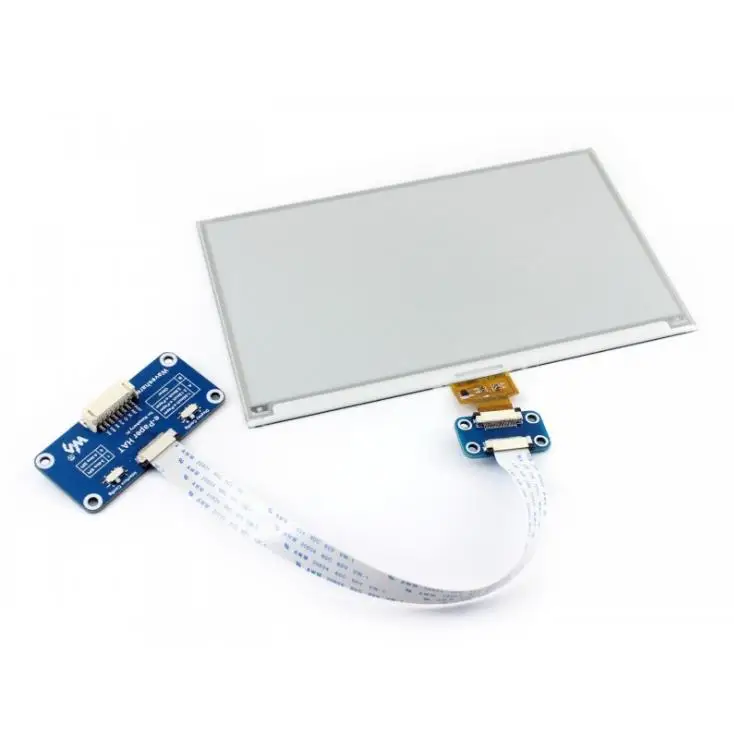

Descripción general

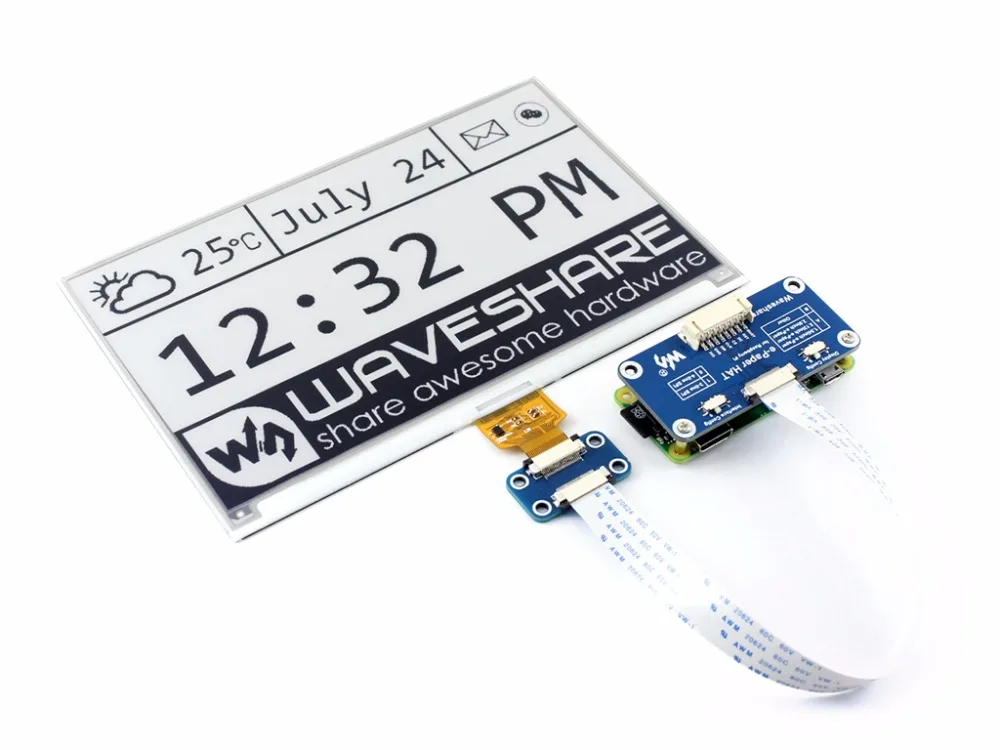

Este es un sombrero de pantalla E-Ink para Raspberry Pi, resolución de 7,5 pulgadas, 800 × 480, con controlador integrado que se comunica a través de la interfaz SPI.
Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.
Características
Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga
Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar
Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano
Interfaz SPI, para conectarse con otras placas controladoras como Raspberry/Arduino/Nucleo, etc.
Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificaciones
Voltaje de funcionamiento: 3,3 V ~ 5 V
Interfaz: SPI
Dimensión del contorno: 170,2 mm × 111,2 mm
Tamaño de la pantalla: 163,2 mm × 97,92 mm
Paso de punto: 0,205 × 0,204
Resolución: 800×480
Color de pantalla: negro, blanco
Escala de grises: 2
Tiempo de actualización completa: 5s
Potencia de actualización: 38 mW (típ.)
Potencia en espera: 0,017 mW
Ángulo de visión: 170°
Historia de la revisión
La revisión V2 se lanzó en 2019.11, la resolución se actualiza a 800×480, desde 640×384 de V1.El hardware y la interfaz de V2 son compatibles con V1, sin embargo, se debe actualizar el software relacionado.
Interfaz
SYMBOL
DESCRIPCIÓN
VCC
3,3 V ~ 5 V
TIÑO
Tierra
DIN
Pin SPI MOSI
CLK
Pin SPI SCK
CS
Selección de chip SPI, baja actividad
CC
Selección de datos/comando (alto para datos, bajo para comando)
RST
Restablecimiento externo, bajo activo
BUSIO
Salida de estado ocupado, baja actividad

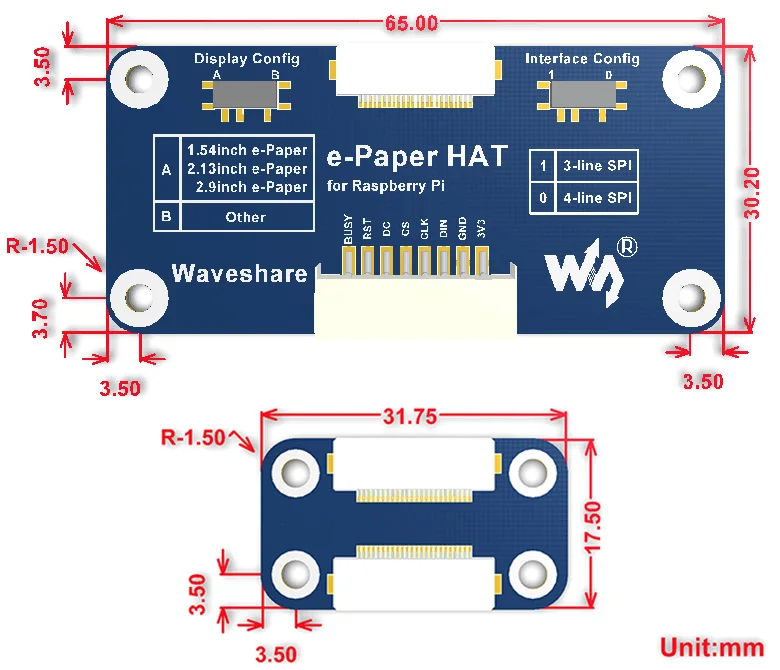

Dimensiones
Recursos de desarrollo
Wiki :www.waveshare.com/wiki/7.5inch_e-Paper_HAT
CONTENIDO DEL PAQUETE
Peso: 0,065 kg
Papel electrónico de 7,5 pulgadas x1
Sombrero de controlador de papel electrónico x1
Paquete de tornillos RPi (2 piezas) x1
PH2.0 20 cm 8 pines x1
