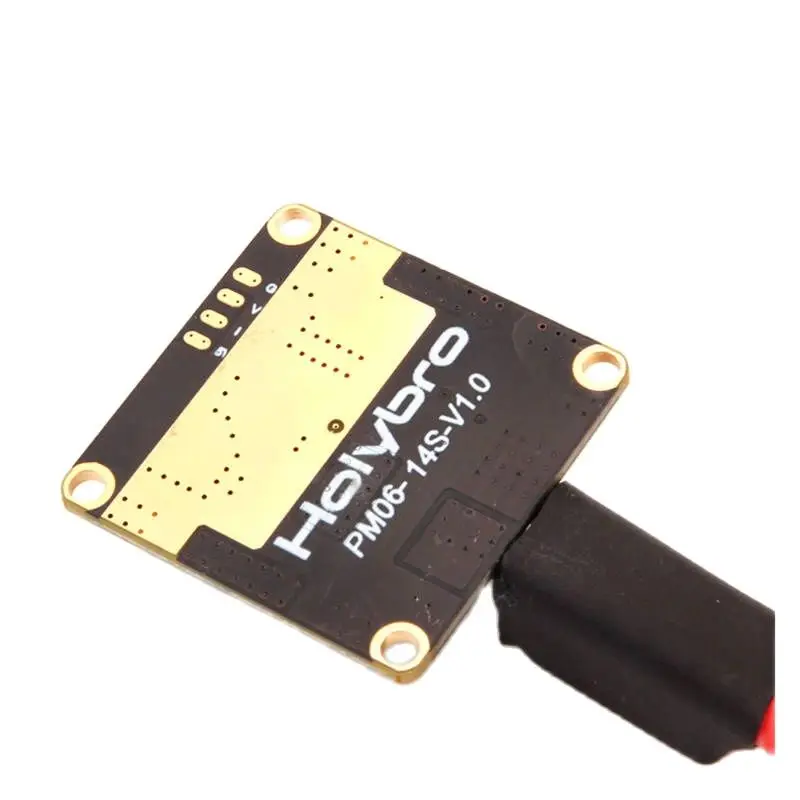

Descripción:

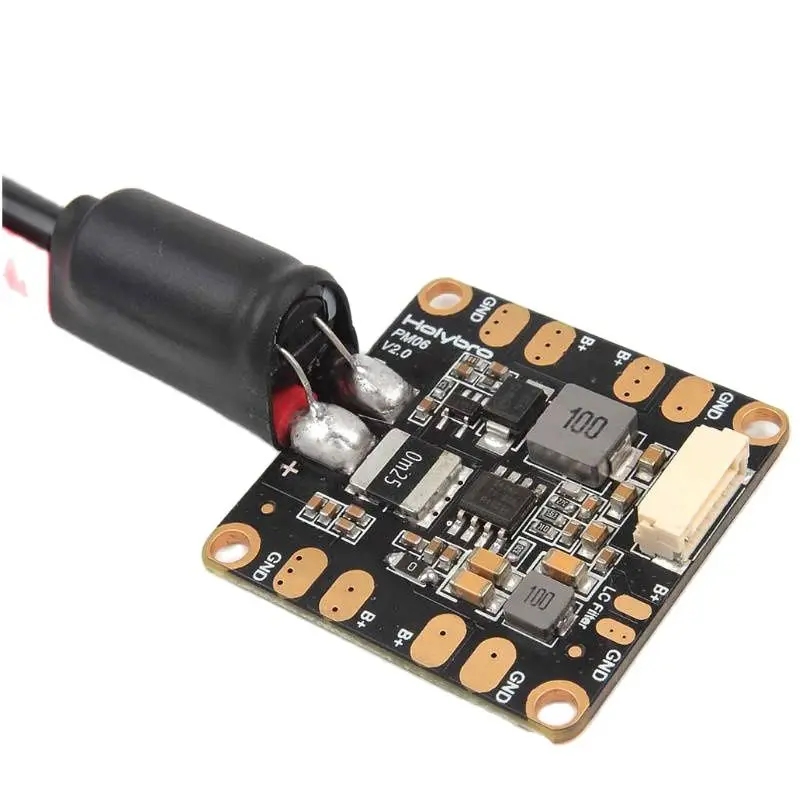

Este módulo de alimentación PM06 suministra un controlador de vuelo limpio de 5,2 V desde la batería y proporciona consumo de corriente y mediciones de voltaje de la batería a través de una señal analógica a través de un cable JST-GH de 6 pines, junto con una distribución de energía integrada para 4 ESC.Viene con cables presoldados, condensador y conector XT60.
Especificaciones:
Voltaje de entrada (versión 10S): 2S-10S
Voltaje de entrada (versión 14S): 2S-14S
PCB Cont.Clasificación actual: 70A
Clasificación de corriente de ráfaga de PCB: 120 A ( 60 seg)
Salida: CC 5,2 V y 3 A máx.
Potencia máxima de salida: 18W
Divisor de voltaje: 18.182
Amperios por voltios: 36,364
Tenga en cuenta:
El enchufe XT60 y el cable de 12 AWG pre-soldados en la placa tienen una clasificación de corriente continua de 30 A y corriente de ráfaga de 60 A ( 60 segundos).Si se utiliza una corriente más alta, el tipo de enchufe y el tamaño del cable deben cambiarse en consecuencia.Puedes consultar como referencia.
Este módulo de alimentación PM02 utiliza salida de datos analógicos y no es compatible con Pixhawk 5X y 6X (requiere un PM digital como PM02D).
Especificación mecánica:
Dimensiones: 35x35x5mm
Orificio de montaje: 30,5 mm * 30,5 mm
Peso: 24 g

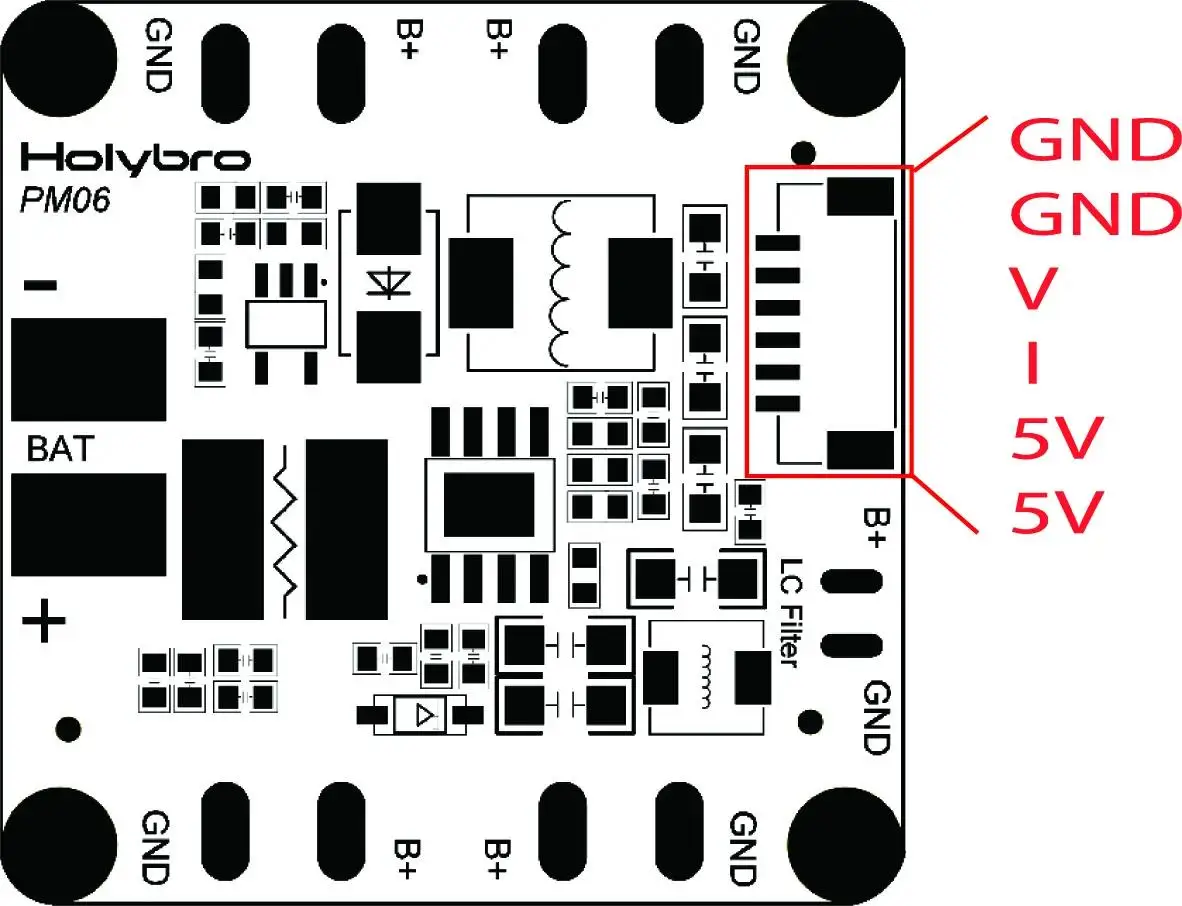

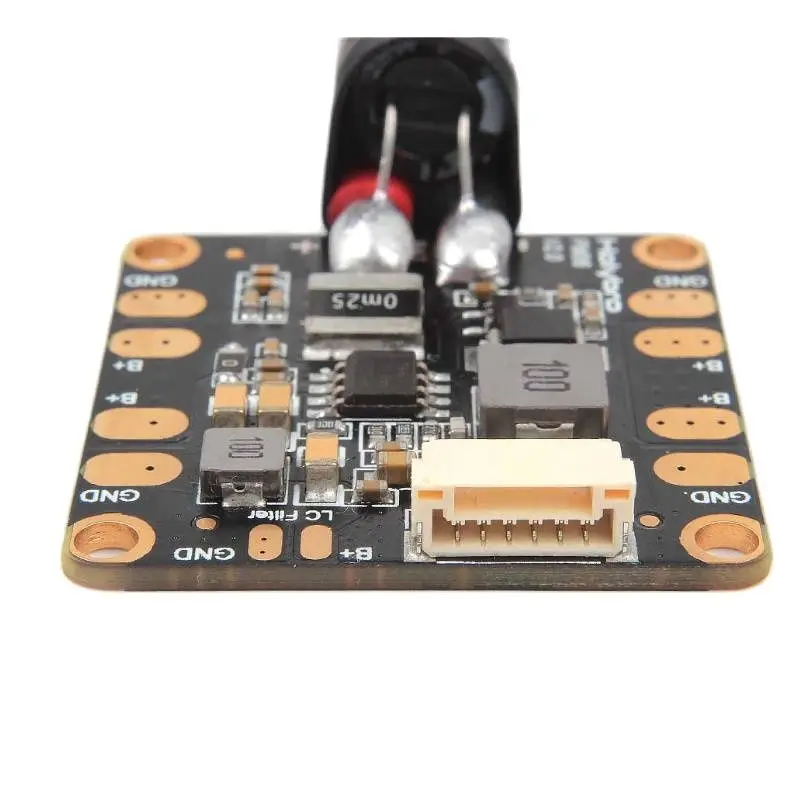

Mapa de pines:
La guía de configuración para PX4 y Ardupilot se puede encontrar en el

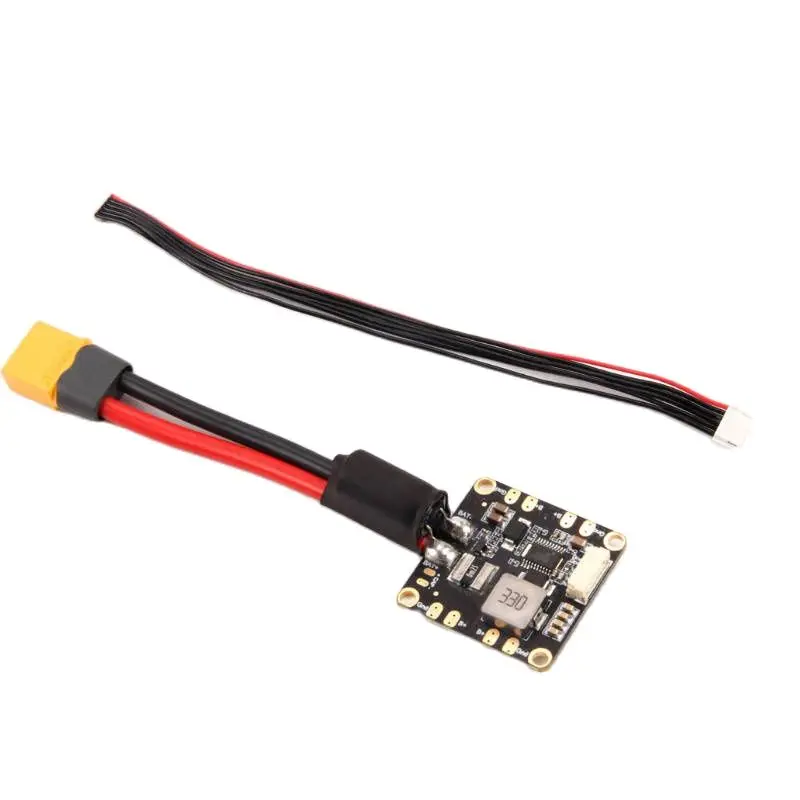

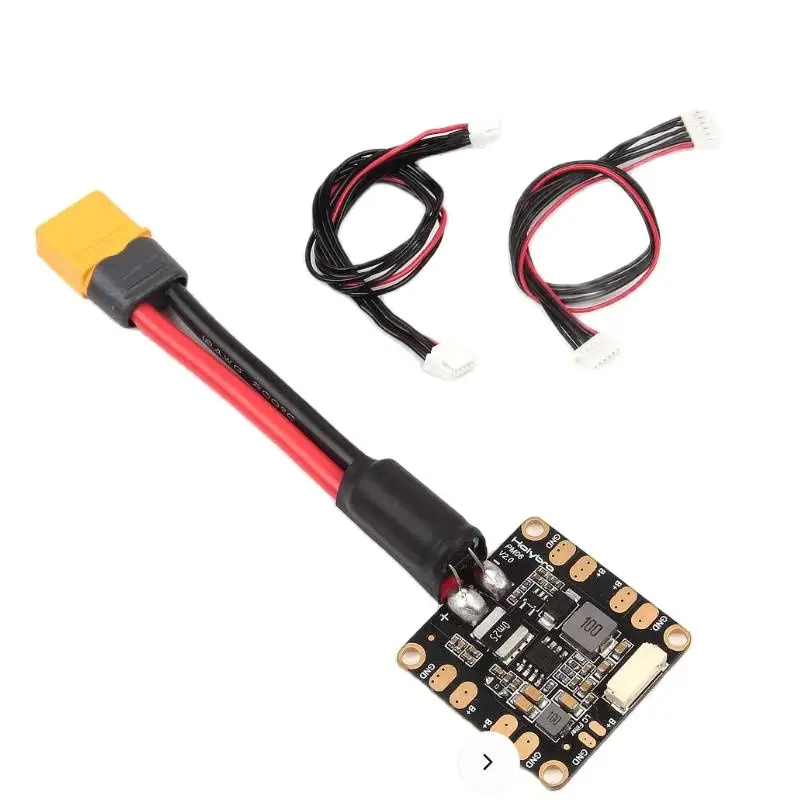

1x tablero PM06
1 cable conector XT60 de 80 mm (instalado)
1x Capacidad electrolítica: 220uF 63V (instalada)
1 cable JST GH de 6 pines.
1 cable JST SH de 6 pines.
