Enviado desde
Color
RGB
Color de hoja
Descripción
El precio que se muestra en la página es de 1 unidad. Si necesita comprar varias piezas, haga clic para agregar cantidad
Nombre del producto: Ventilador RGB de refrigeración
Tamaño: 120x120x25mm
Velocidad: 650-1800RPM ± 10%
Volumen de aire: 47.2CFM ± 10%
Presión del viento: 1.60mmH2O ± 10%
Ruido: 6-30dBA
MTTF: 50000 horas
Cojinetes del ventilador: hidráulicos

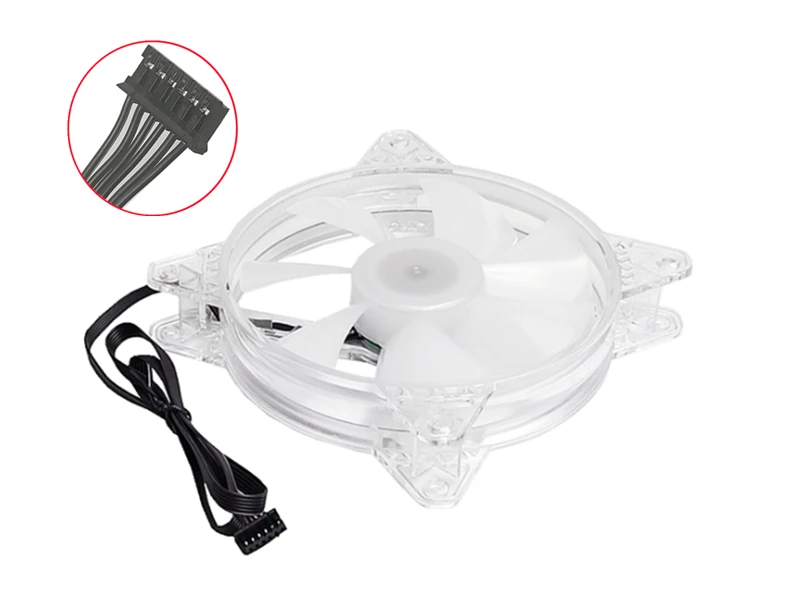

Interfaz del ventilador: 6 pines
Voltaje nominal de iluminación: 5V DC
Corriente nominal de iluminación: 1,4 A
Voltaje nominal del ventilador: 12V CC
Corriente nominal del ventilador: 0,25 A ± 10%
Longitud de la línea: aproximadamente 50cm
Recordatorio: el producto debe usarse con un controlador.
Los parámetros están sujetos a los parámetros reales y están sujetos a cambios sin previo aviso
El siguiente es el video tutorial de instalación para este producto, esperamos que sea útil para usted
La siguiente es una introducción a las funciones de los botones del control remoto
1 representa el Encendido/conmutación de la placa base
2 representa la velocidad del ventilador +
3 representa la velocidad del ventilador-
4 representa el modo +
5 representa el Modo-
6 representa una presión continua de 10 veces para entrar en el ajuste de secuencia RGB. Presione la tecla roja hasta que aparezca roja, luego presione la tecla verde hasta que aparezca verde y luego presione el apagado
7 representa la tecla de color estática
8 representa brillo estático-
9 representa brillo estático +
10 representa descuento
11 representa el ciclo de modo automático
La siguiente figura muestra el control remoto manual del controlador. Retire la pegatina antes de usar el control remoto
El adhesivo en la parte inferior del controlador puede adherirse firmemente al chasis, lo que facilita la instalación

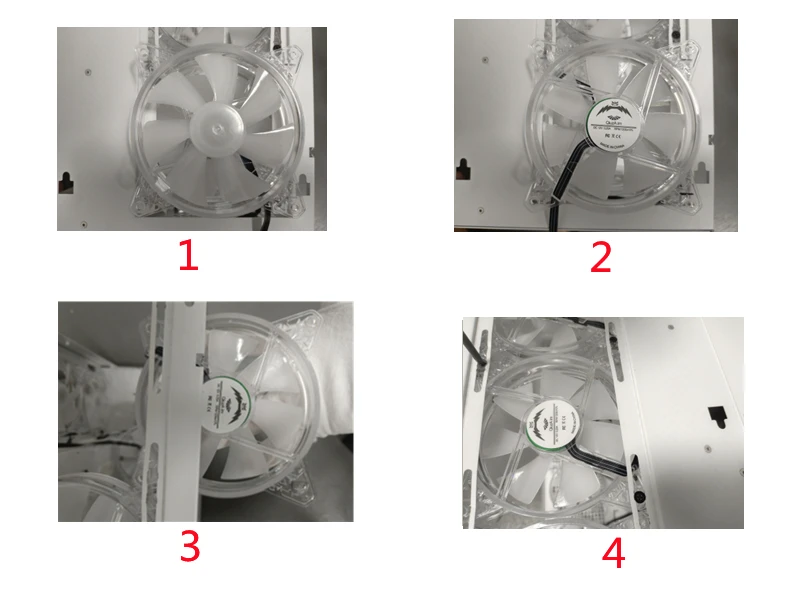

La siguiente figura muestra el método de instalación del ventilador de refrigeración
1 representa la parte delantera del ventilador de refrigeración, y la parte delantera es la entrada de aire
2 representa la parte posterior del ventilador de refrigeración y la parte posterior es la salida de aire
3 representa la colocación del ventilador dentro del chasis. La parte frontal del ventilador (entrada de aire) debe mirar hacia el interior del chasis, y la parte posterior del ventilador (salida de aire) debe mirar hacia el exterior del chasis
4 representa los tornillos proporcionados. Alinee el ventilador con los orificios del panel y Apriételo firmemente
La siguiente figura muestra la conexión de la interfaz entre la posición de alimentación del chasis host y el controlador
1 representa la posición de alimentación del chasis host
2 representa encontrar la interfaz IDE (Big 4P) como se muestra en la figura
3 representa la interfaz que se conectará en serie
4 representa la conexión entre la interfaz de alimentación del chasis del host y la interfaz del controlador

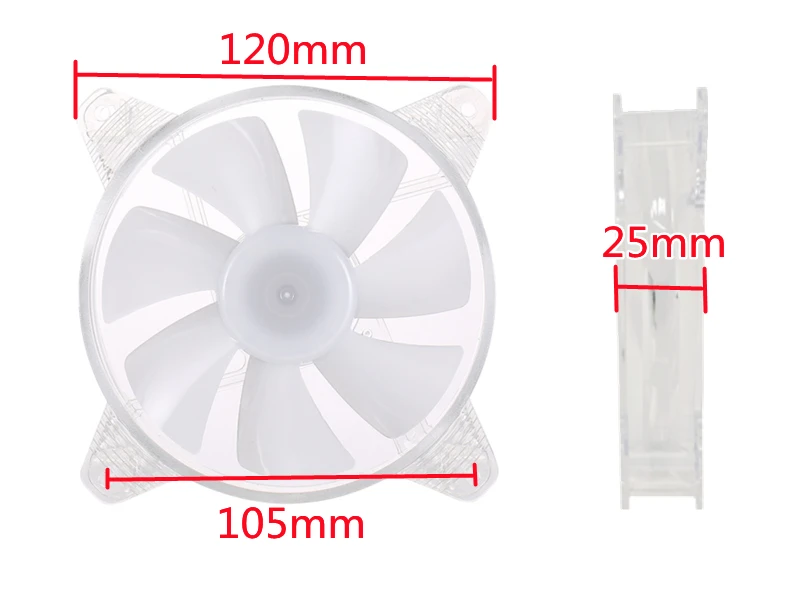

La siguiente figura muestra el tamaño del ventilador, con una longitud de 120mm y una altura de 25mm, con un espacio entre orificios de 105mm

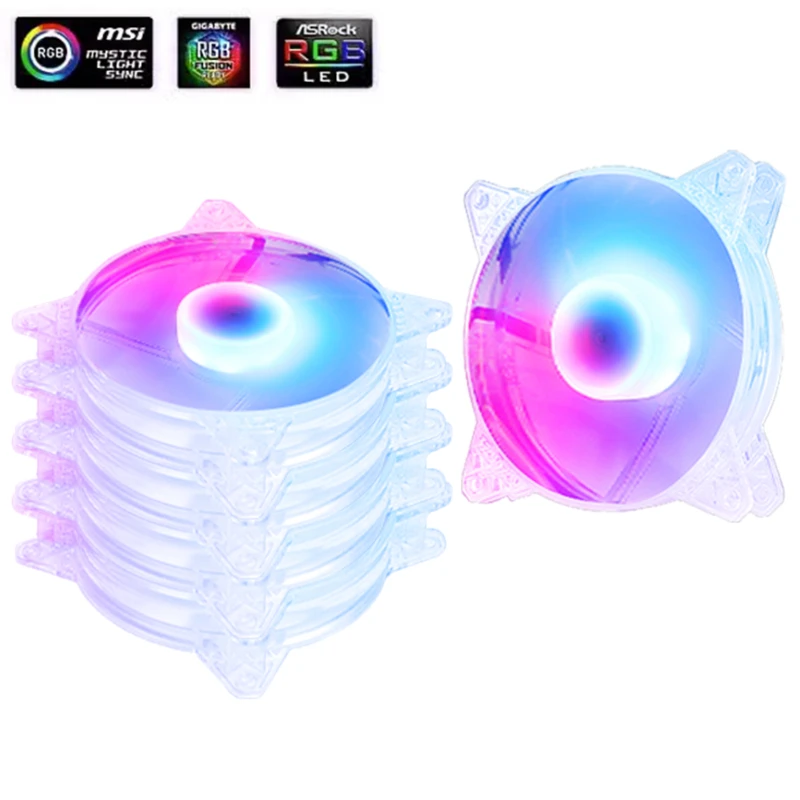

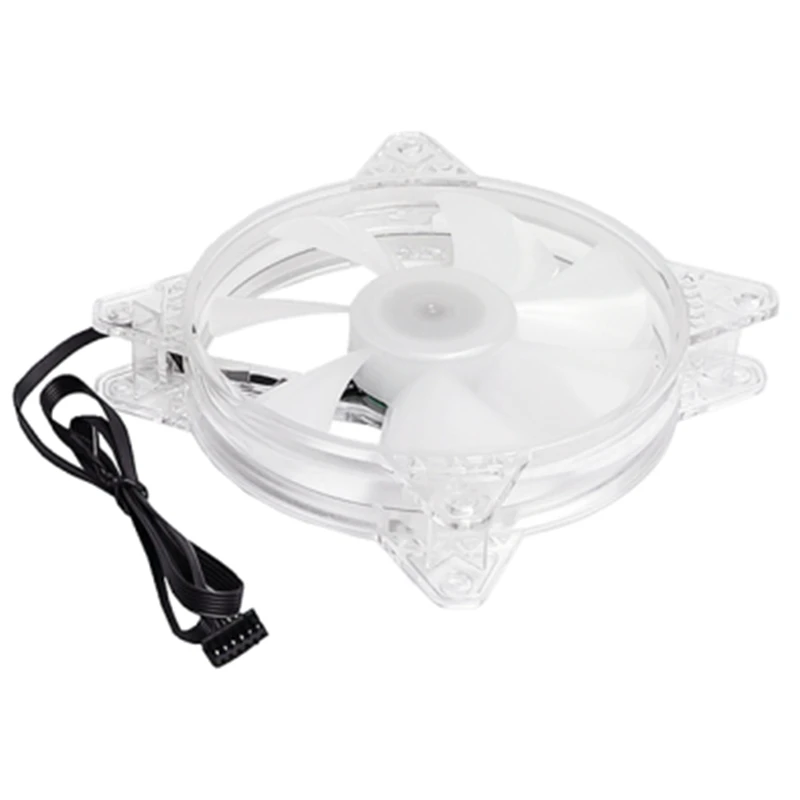

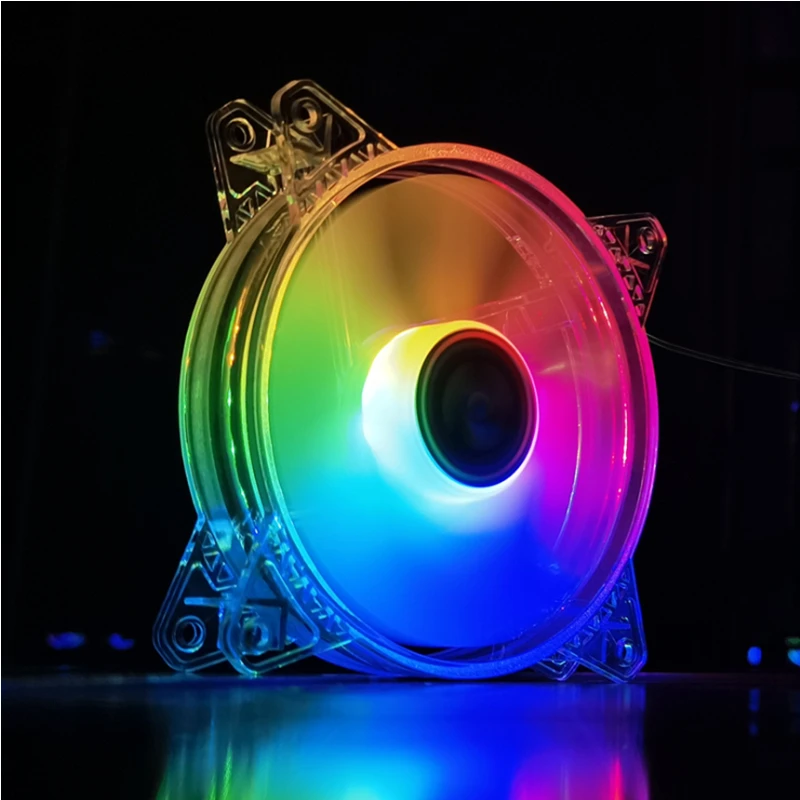

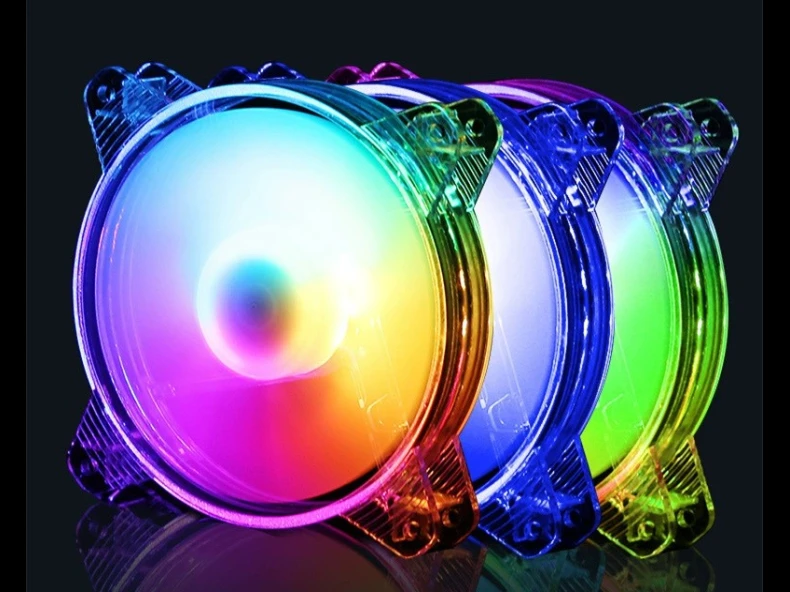

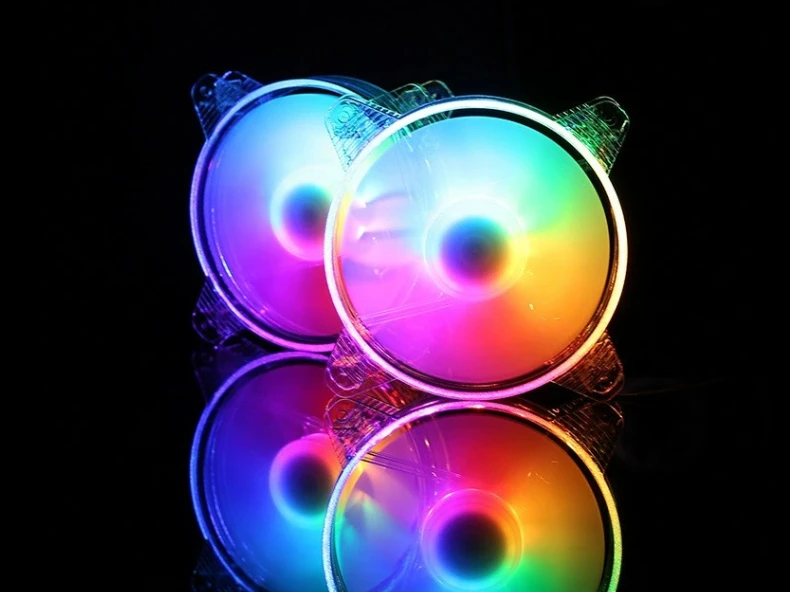

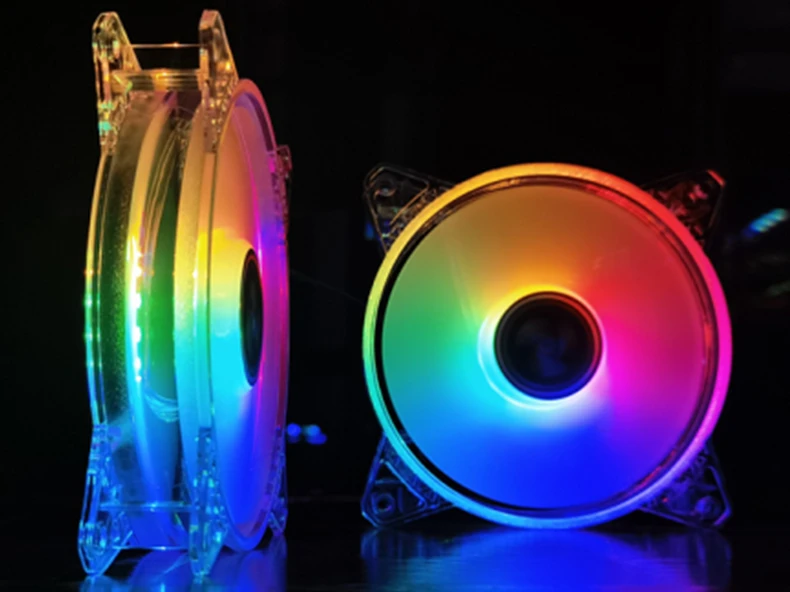

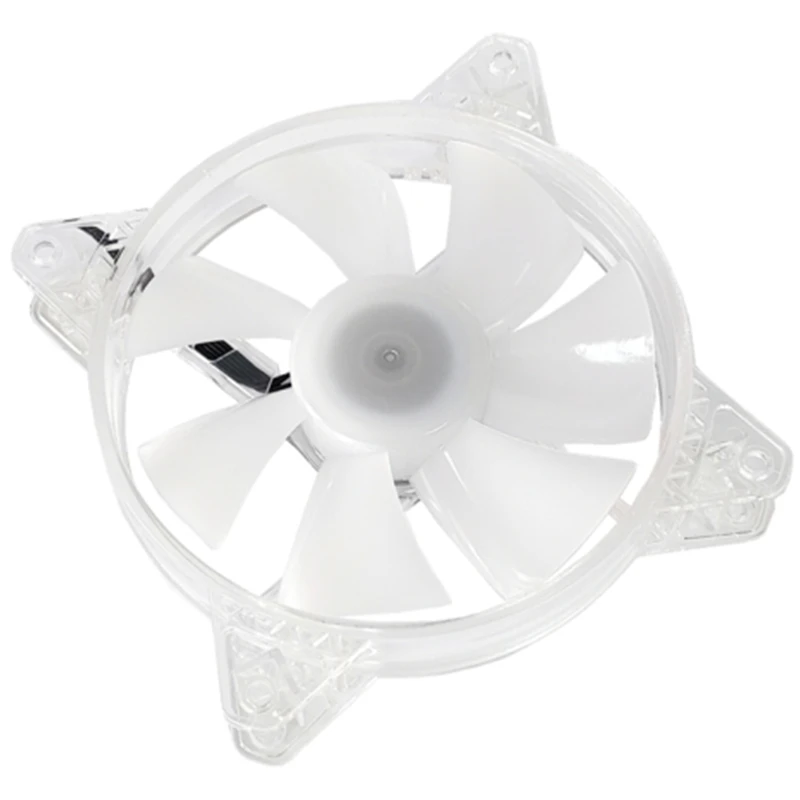

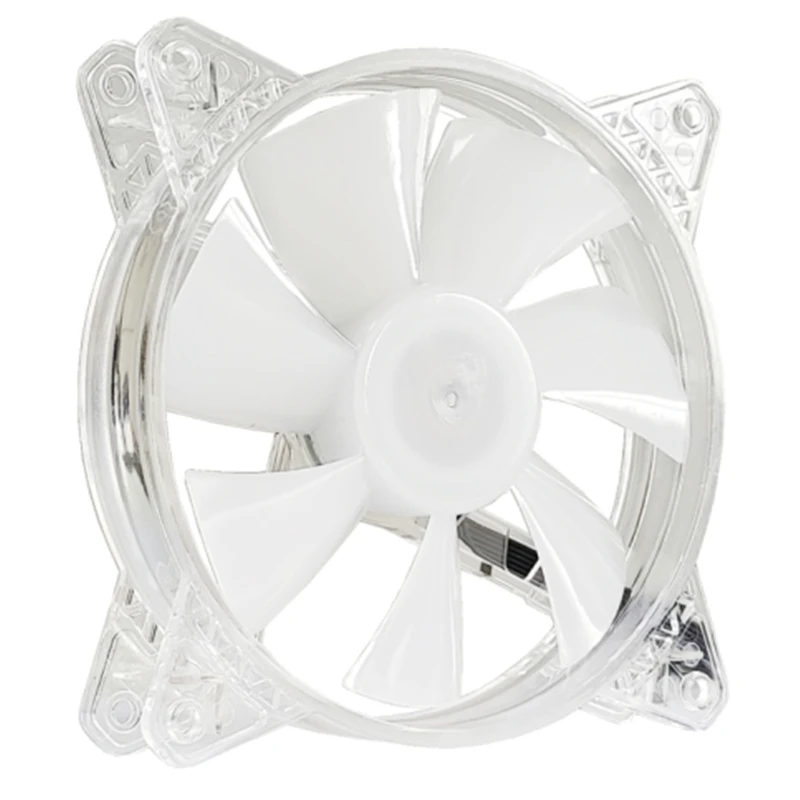

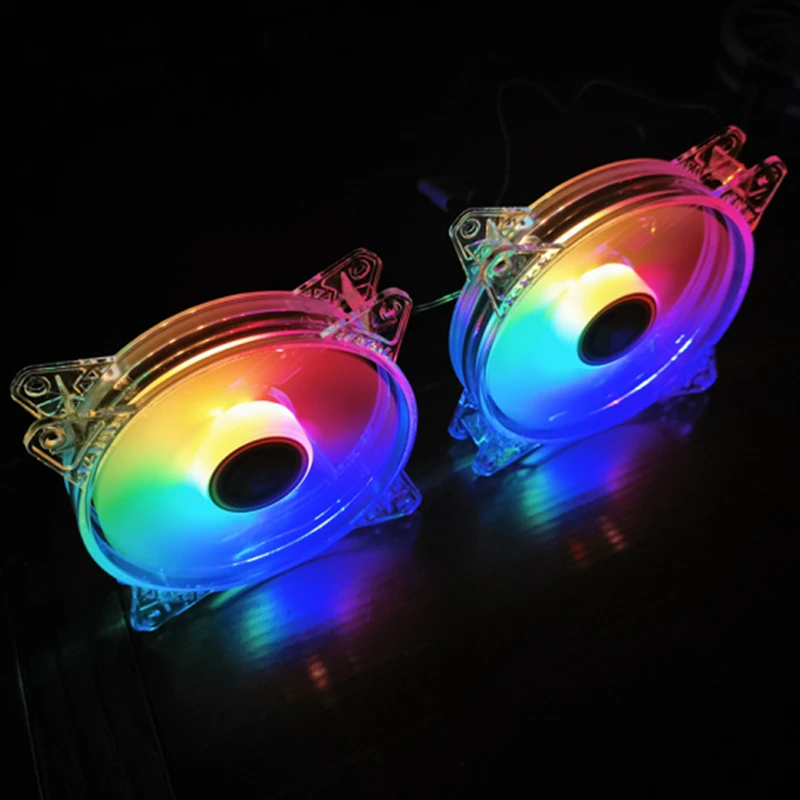

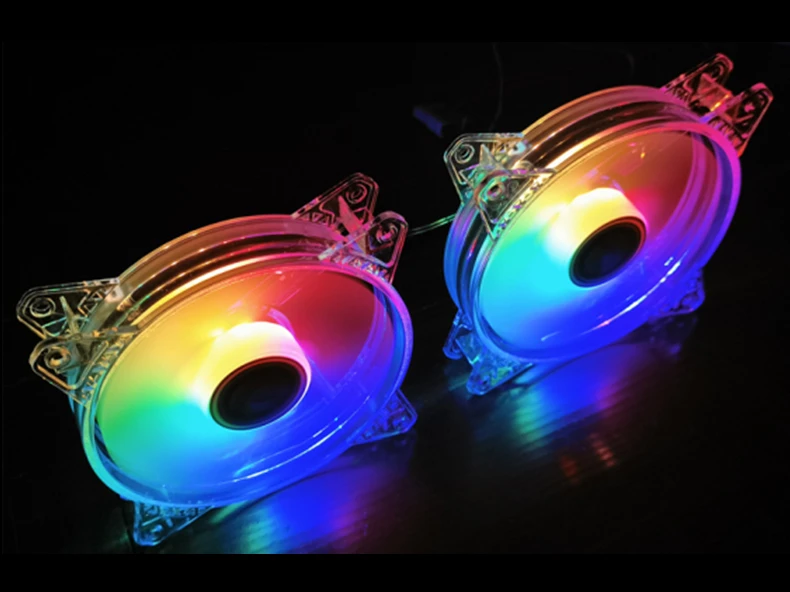

La siguiente figura muestra la pantalla del producto

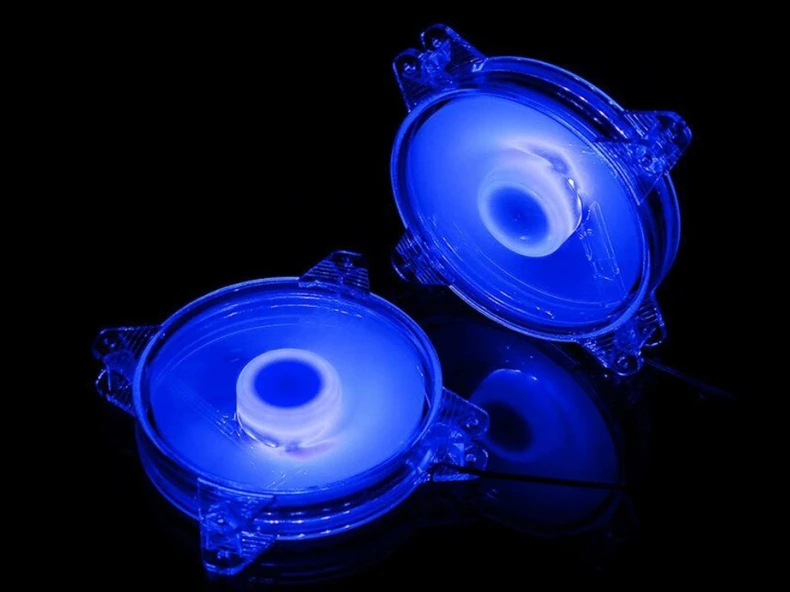

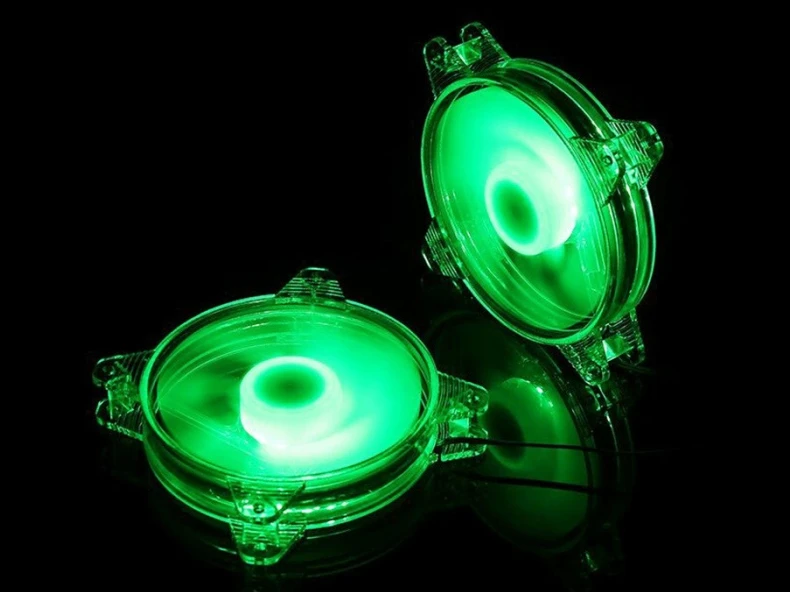

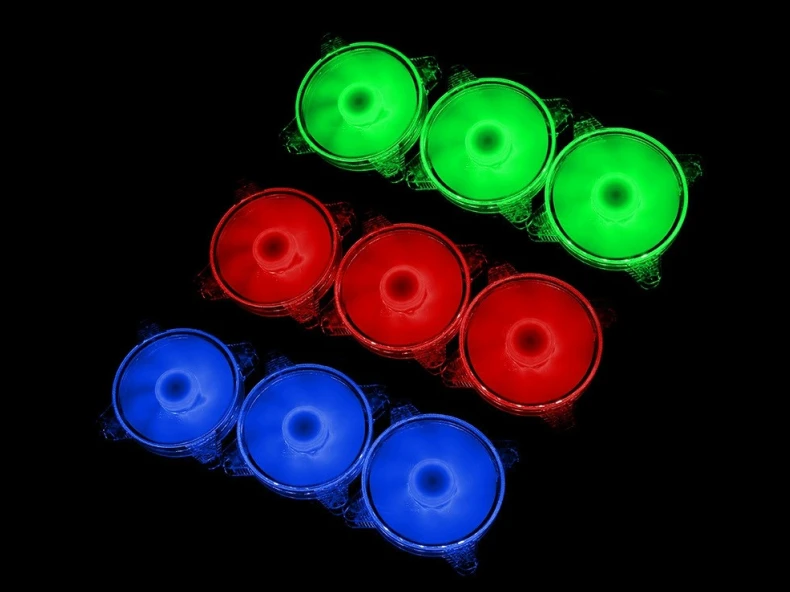

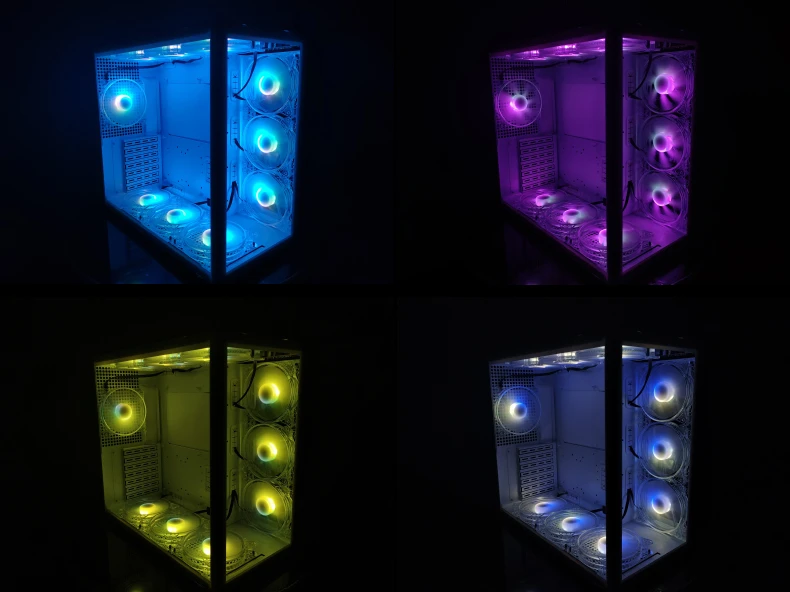

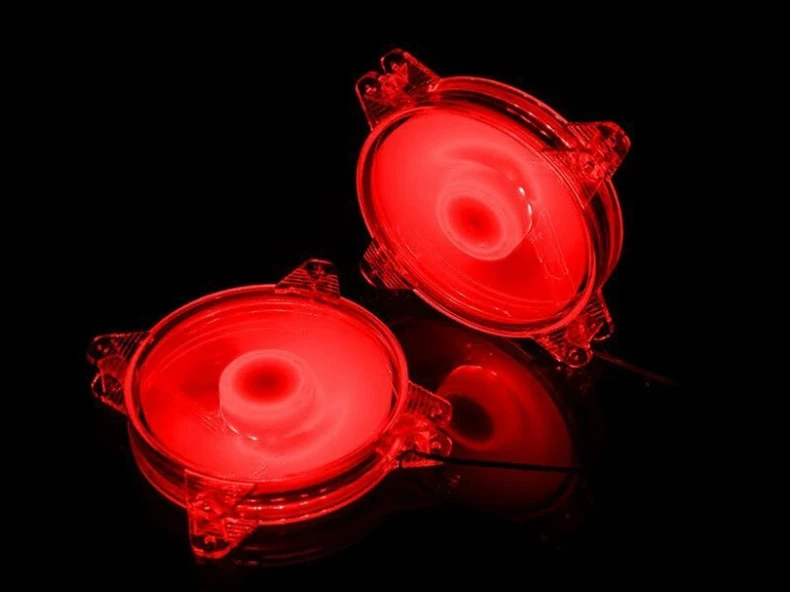

El siguiente diagrama muestra el modo monocromo

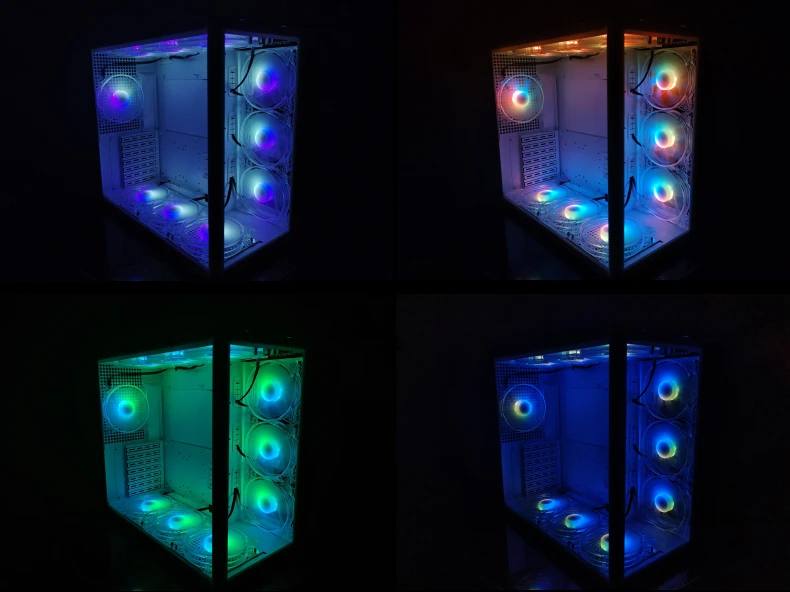

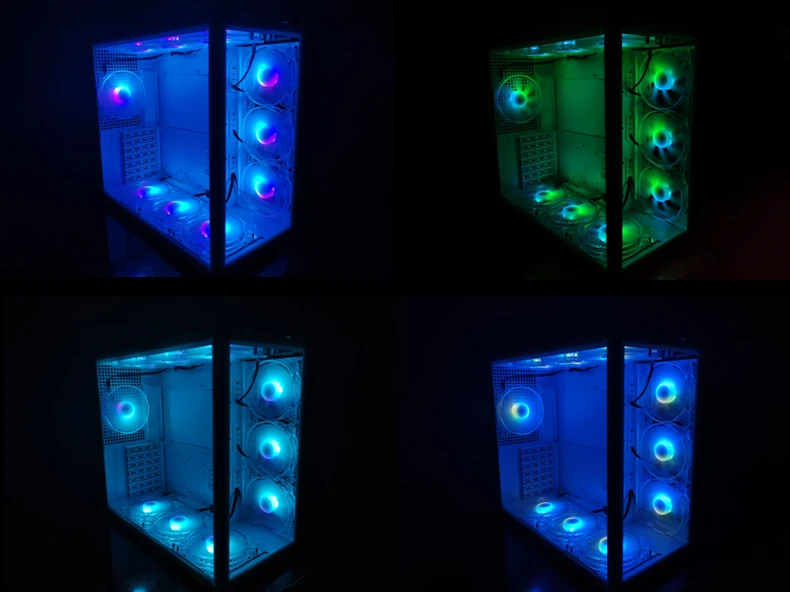

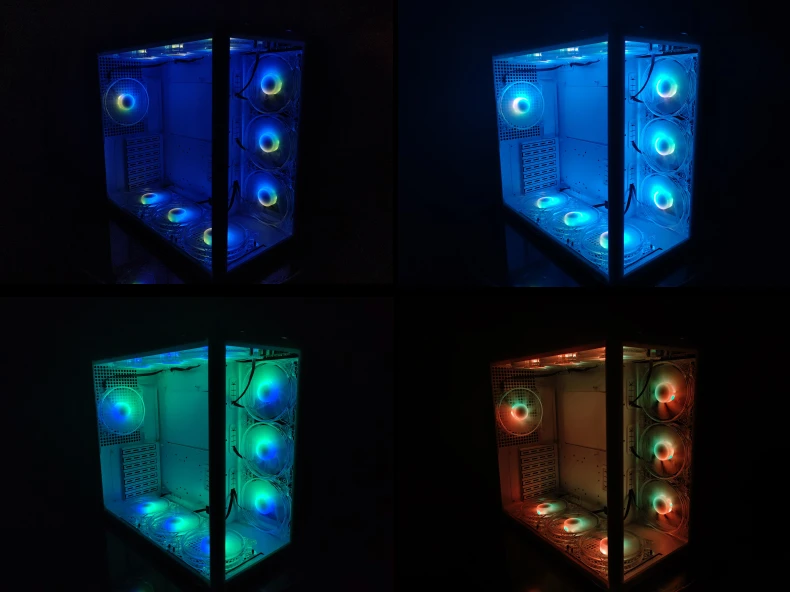

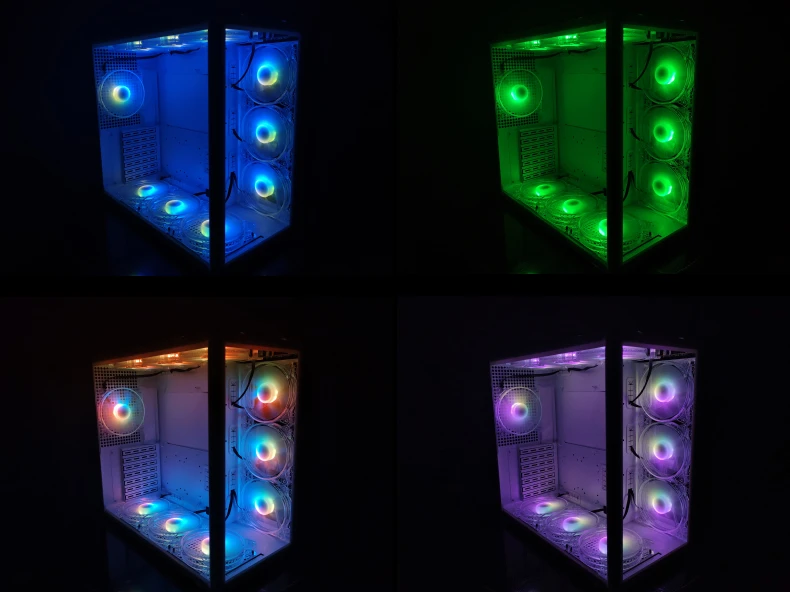

El siguiente diagrama muestra el efecto de 10 ventiladores RGB instalados en un chasis y controlador durante el disparo real
