Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con este VCO de XT-XINTE durante las últimas semanas en mi laboratorio de pruebas, para diversos proyectos de radioafición y prototipado de sistemas de comunicación. Se trata de un oscilador controlado por voltaje de diseño modular que ofrece tres bandas de frecuencia seleccionables: 350-550 MHz, 550-750 MHz y 750-900 MHz, cada una
La propuesta de valor es clara: un oscilador local económico para receptores, generador de señal de barrido para pruebas RF, o como base para proyectos de aprendizaje en electrónica de microondas. El fabricante ofrece los tres modelos por separado, lo que permite elegir la banda más adecuada según las necesidades proyecto.
En mis pruebas, el KVCO-600 ha sido el más versátil, cubriendo un rango amplio de frecuencia con una potencia de salida consistente de 7-11 dBm. El KVCO-800 ofrece menor potencia (3-7 dBm) pero alcanza frecuencias más altas, útil para aplicaciones de RF donde el presupuesto es limitado y no se requiere gran potencia de salida.
Calidad de construcción y materiales

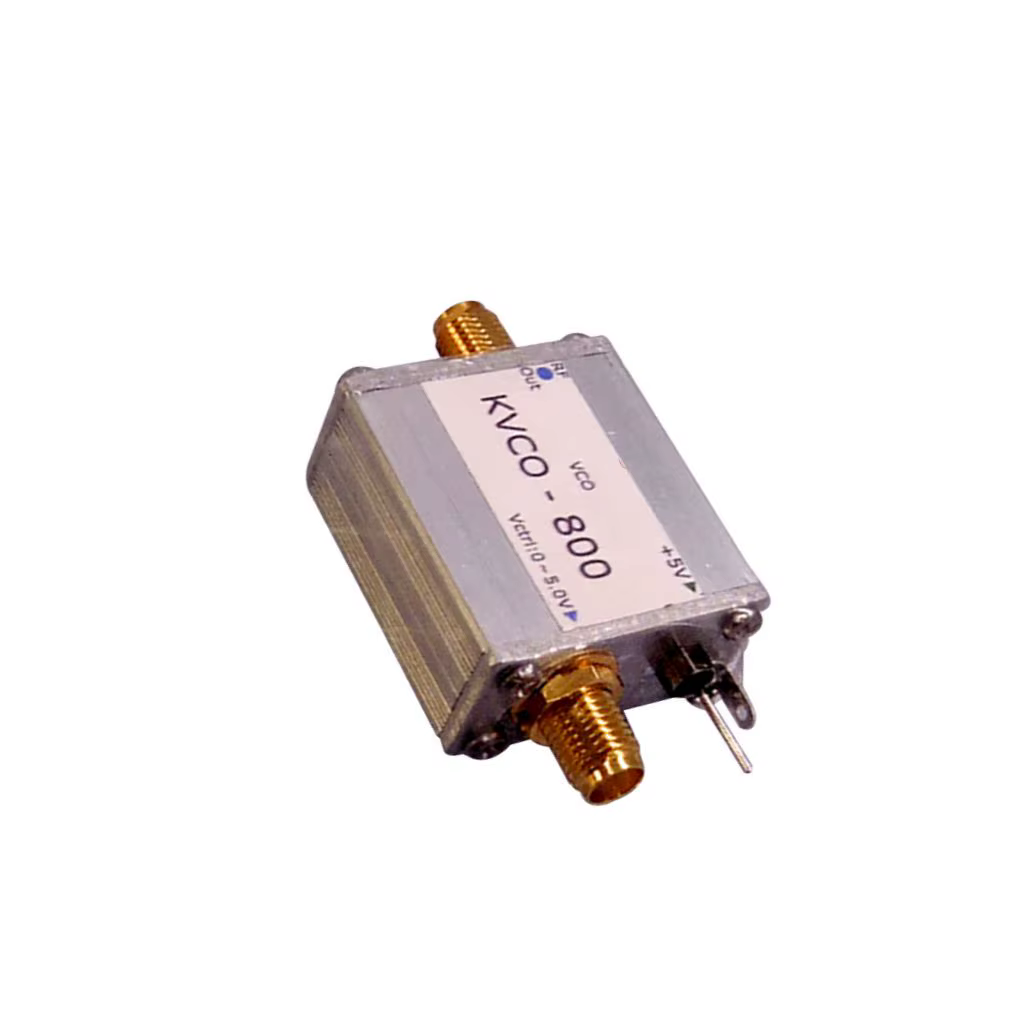

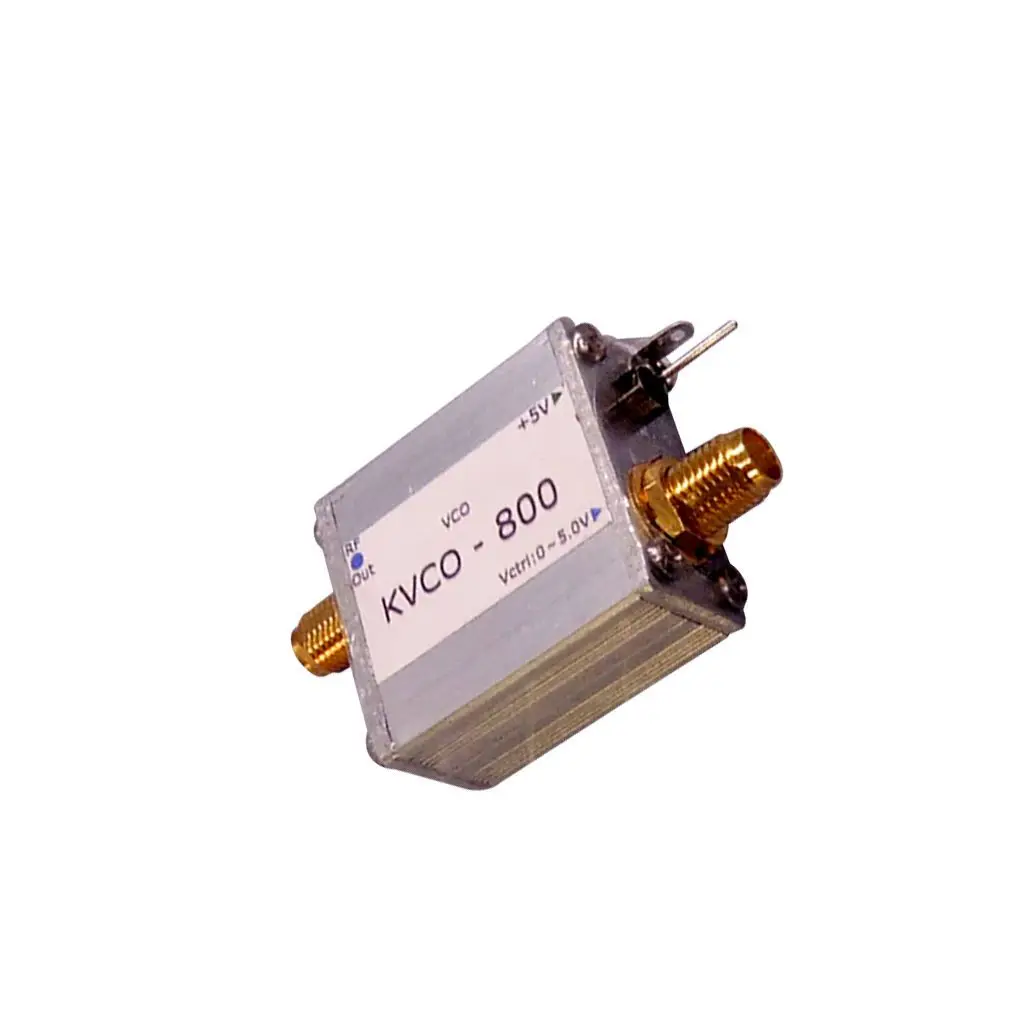

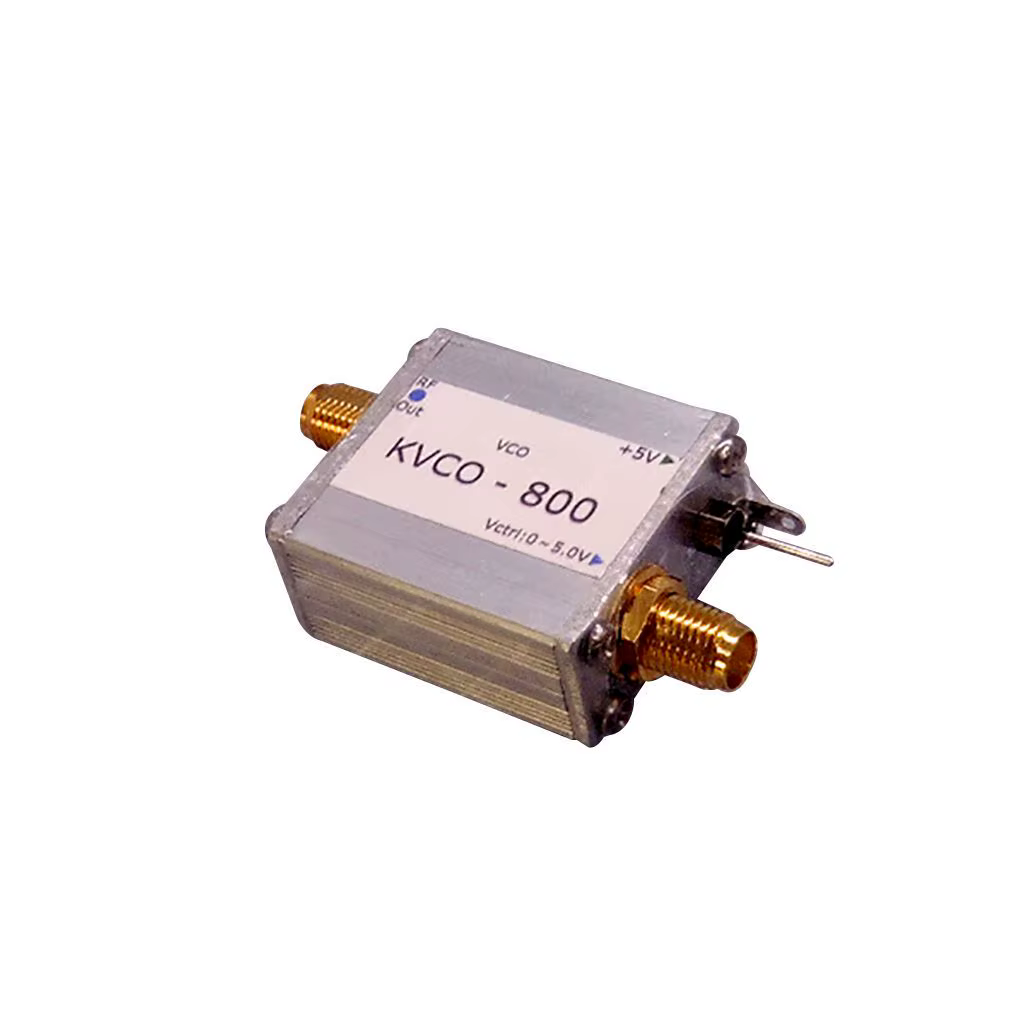

El encapsulado metálico proporciona un blindaje adequado contra interferencias externas, aspecto crítico en cualquier aplicación de RF. Los conectores SMA hembra tienen un acabado correcto y el ajuste es firme, aunque no son de la más alta gama; para uso laboratorio serioConviene verificar el apriete periódicamente.
La PCB interna está bien dispuesta y los componentes están soldados de forma limpia. El diseño del circuito impresiona por su simplicidad efectiva: un VCO clásico con transistor oscilador y red de realimentación, controlado por tensión mediante un diodo varicap. Esta arquitectura es probada y confiable, aunque no ofrece las prestaciones de osciladores más sofisticados con PLL integrado.
Un aspecto a tener en cuenta: el disipador es prácticamente inexistente. En funcionamiento prolongado a máxima potencia, el alcanza temperaturas que requieren manipulación cuidadosa. Para proyectos continuados, recomiendo añadir un pequeño disipador pasivo o asegurar circulación de aire.
Compatibilidad y rendimiento
La interfaz de control es directa: tensión de ajuste entre 0,5V y 5V determina la frecuencia de salida según las curvas V-freq especificadas. La linealidad es aceptable para un VCO de esta categoría, aunque no es perfecta; en aplicaciones de PLL donde se requiere alta precisión, será necesario caracterizar la curva unit y compensar por software.
La potencia de salida se mantiene razonablemente estable dentro de cada banda, con variaciones mínimas al variar la frecuencia. El consumo oscila entre 12-20 mA según el modelo, perfectamente manejable para alimentación por USB o fuentes pequeñas.
El ruido de fase especificado ≤ -100 dBc/Hz @ 100 kHz es adecuado para muchas aplicaciones de comunicación, aunque insuficiente para sistemas que requieran espectros muy limpios. Los armónicos y tercer orden están dentro de especificaciones (-10 dBc y -20 dBc respectivamente), y un filtro pasa-bajo externo resultaría útil para aplicaciones sensibles.
La impedancia de salida de 50 Ω es estándar y facilita la conexión a otros equipos de test o etapas amplificadoras sin necesidad de adaptadores especiales.
Puntos fuertes y aspectos mejorables
Entre las ventajas destacan el precio competitivo, la simplicidad de integración, las tres opciones de banda que cubren la mayoría de necesidades RF hobby, y el consumo contenido que permite alimentación portatil. La documentación técnica, aunque básica, incluye las curvas de calibración necesarias.
Las áreas de mejora incluyen la ausencia de protección contra sobretensiones en la entrada de control (cuidado con picos al conectar), la variabilidad entre unidades que he observado en mis pruebas (cada VCO tiene su propia curva), y la falta de blindaje adicional para entornos de alta interferencia electromagnética.
Para proyectos serios, echo de menos una versión con PLL integrado que simplificaría el sintetizado de frecuencias. También sería bienvenido un potenciómetro de ajuste fino en la placa para calibración manual sin necesidad de fuente programable.
Veredicto del experto
Este VCO cumple con creces las expectativas para su nicho: proyectos DIY, aprendizaje de RF, osciladores locales económicos o generadores de señal básicos. No es un instrumento de laboratorio de alta gama, pero para el precio ofrece una solución funcional y versátil.
Lo recomendaré a mis seguidores que buscan incursionar en electrónica de RF sin invertir en equipos profesionales. La relación precio-prestaciones es honestamente buena, y la posibilidad de adquirir los tres modelos cubre prácticamente cualquier necesidad en el rango de frecuencias de interés.
Para uso profesional o semi-profesional donde la estabilidad y el ruido sean críticos, convendría optar por alternativas de mayor coste. Pero para el resto de aplicaciones, este VCO de XT-XINTE es una opción sólida y Recomendada.
