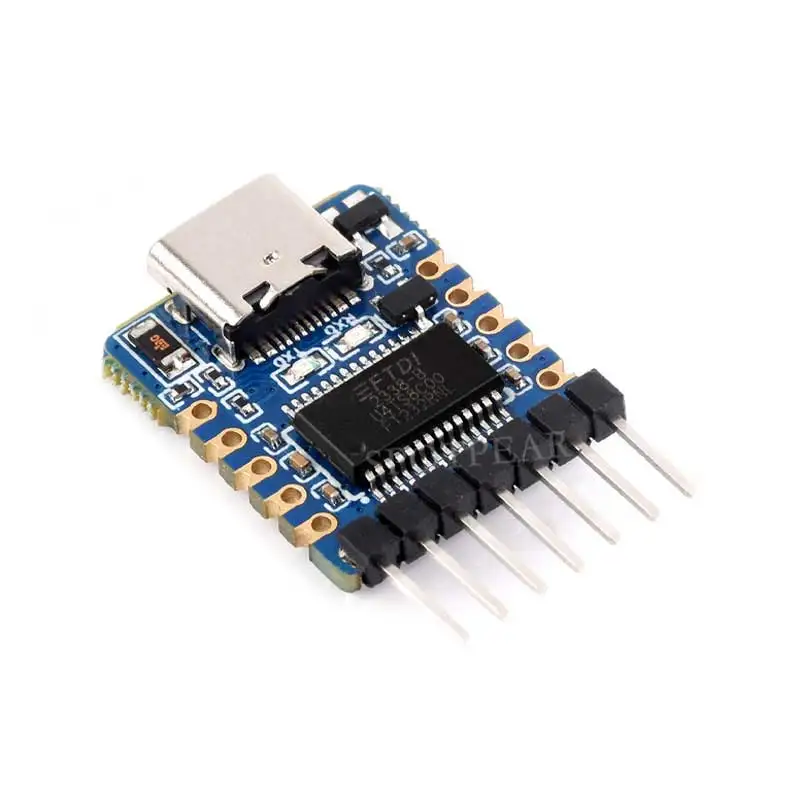

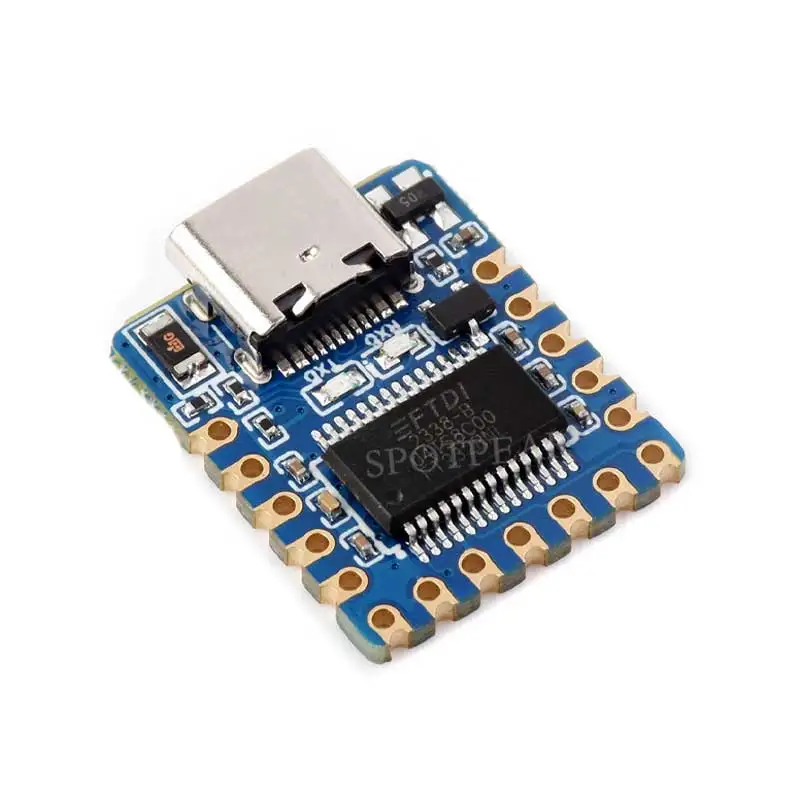

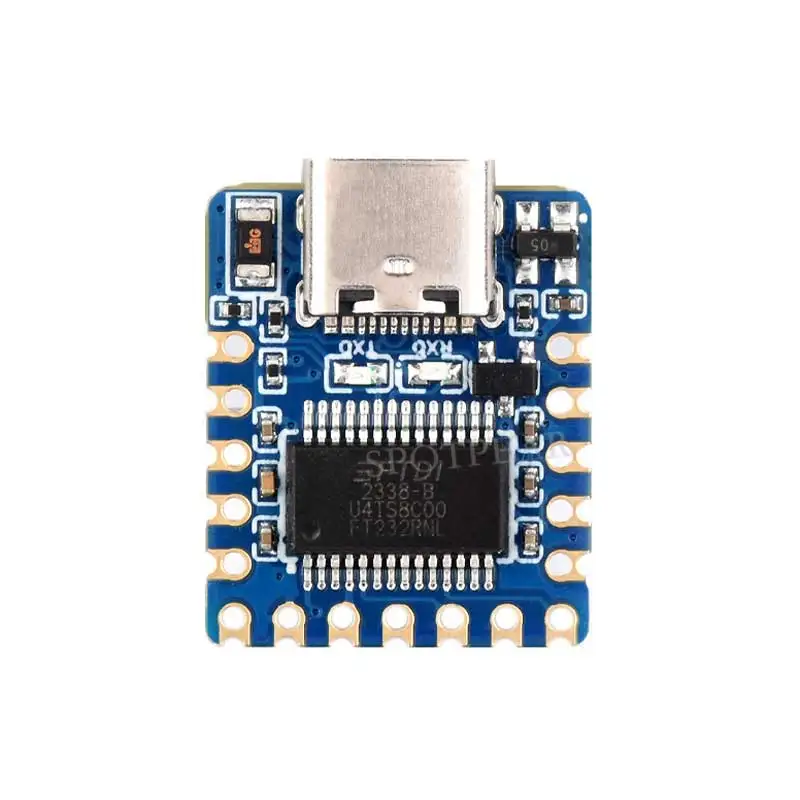

USB a TTL Original Mini FT232 UART Convertidor de comunicación FT232RNL

【Descripción general】

[] USB a UART (TTL)

[] Mini módulo de comunicación

【Características de un vistazo】

[] Chip FT232RNL original integrado, comunicación rápida, estable y confiable, mejor compatibilidad

[] Diseño de orificios almenados, tamaño compacto, fácil de integrar en el dispositivo mediante soldadura

[] Velocidad de transmisión de comunicación UART: 300 bps ~ 3 Mbps

[] Fusible de autorrecuperación integrado y diodo ESD, proporciona protección contra sobrecorriente/sobretensión, funcionamiento estable y seguro

[] Indicadores TXD y RXD integrados para monitorear el estado del transceptor

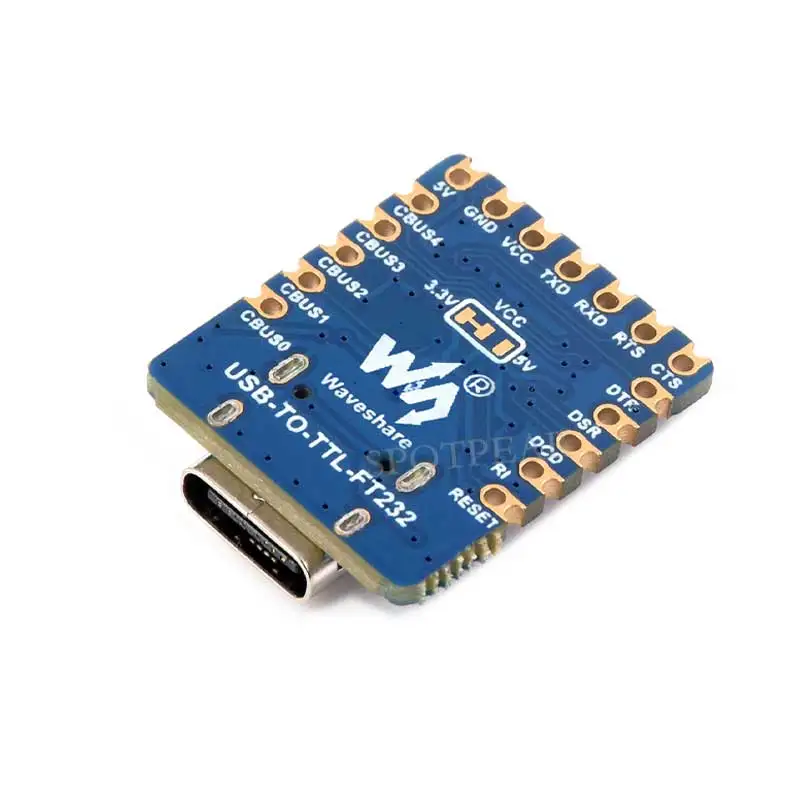

[] Almohadillas de conmutación VCC reservadas en la parte posterior, que utilizan TTL de 3,3 V de forma predeterminada, permiten cambiar a 5 V mediante volver a soldar

[] Adaptación de todos los pines de función del chip, más conveniente para el desarrollo e integración secundarios

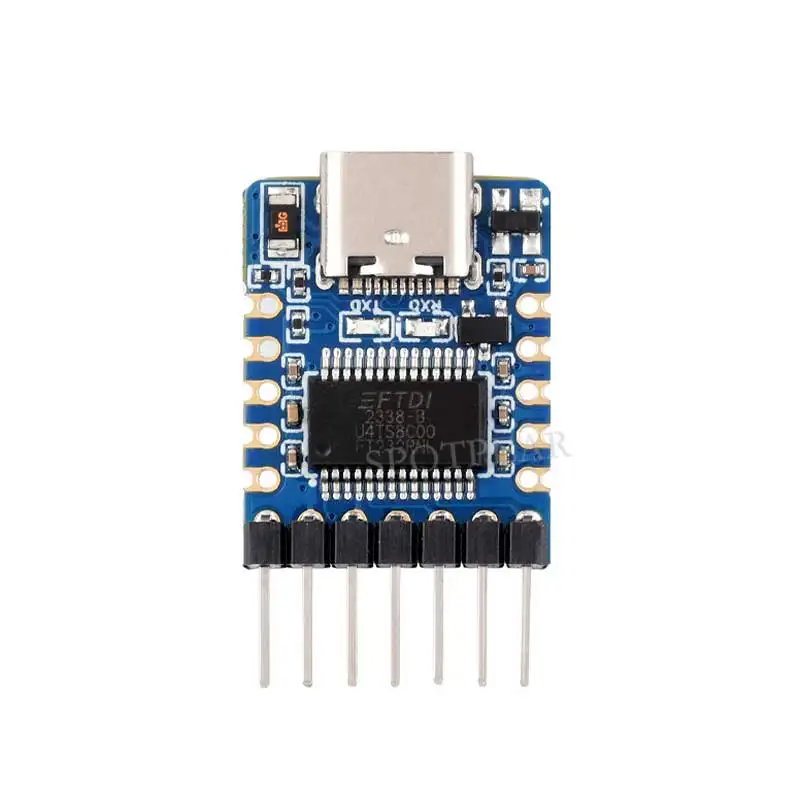

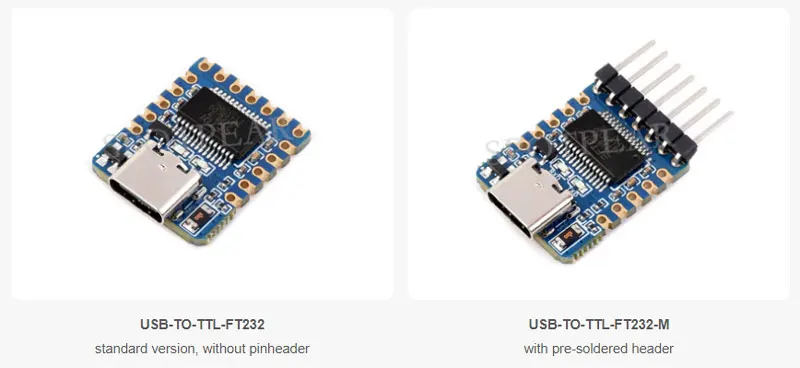

【Opciones de versión】

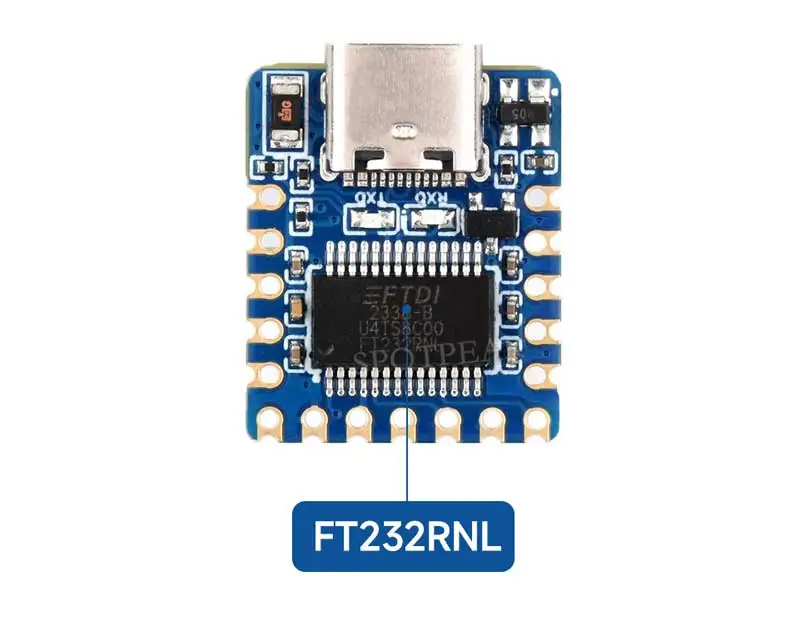

【Adopta la solución FT232RNL】

【Soporte de múltiples sistemas】

[]

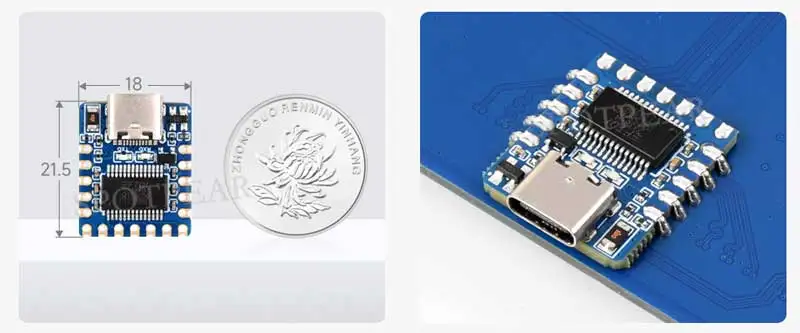

【Integración compacta y fácil】

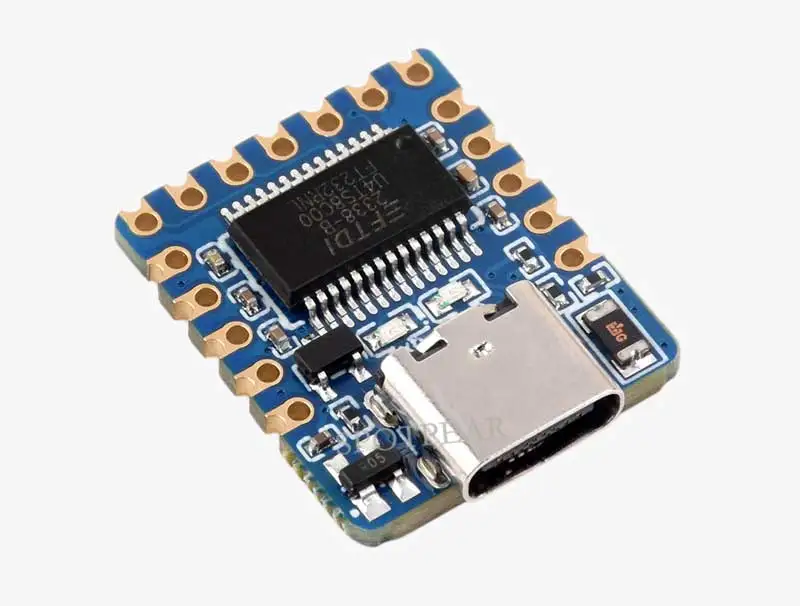

[] Agujeros almenados con diseño de inmersión en oro, embalaje altamente integrado

【Definición de pinos】

5V

Salida de 5V

TIÑO

Tierra

VCC

Salida de 3,3 V o 5 V, configurada a través de las almohadillas en la parte posterior

TXD

Conexión a MCU.RX (dirección de señal: MCU.RX FT232 PC.TX)

RXD

Conexión a MCU.TX (dirección de señal: MCU.TX FT232 PC.RX)

RTS

Conexión a MCU.CTS (dirección de la señal: MCU.CTS FT232 PC.RTS)

CTS

Conexión a MCU.RTS (dirección de señal: MCU.RTS FT232 PC.CTS)

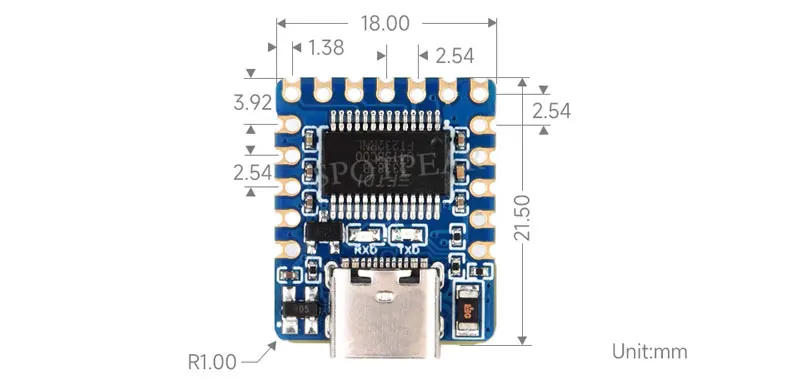

【Dimensiones del contorno】

【Lista de envío】
