Descripción

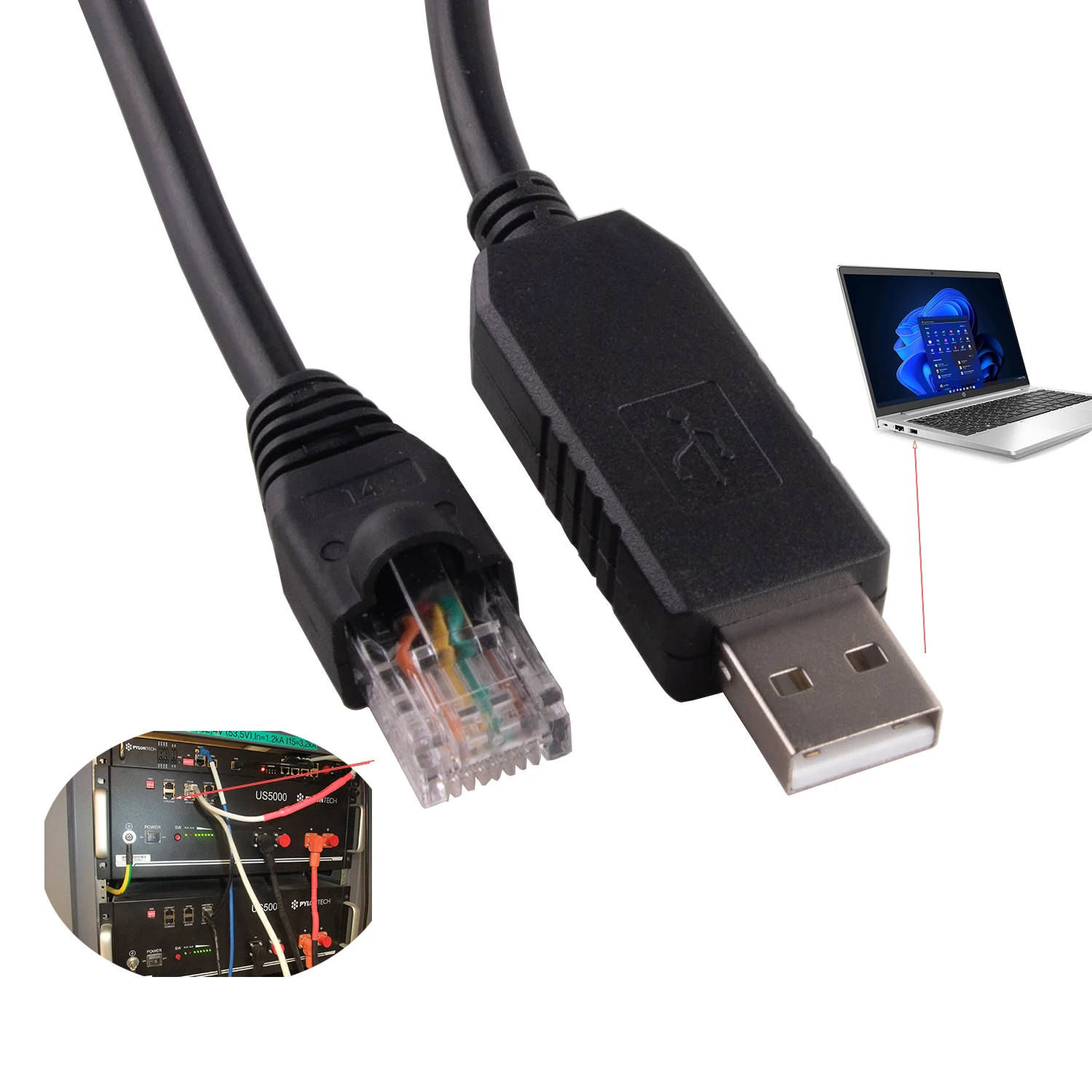

US2000C US3000C US5000 batería de iones de litio RS232 consola serie Cable de depuración para Pylontech FT232RL Chip USB RS232 A RJ45 8P4C Kable
Conector A: USB 2.0 A MALE
Conector B: RJ45 8P4C
Chip: Chip original FT232RL importado del Reino Unido.¡Calidad 100% garantizada!
Interfaz: RS232
Compatible con Win7/8/10/11/xp/android/mac os/linux/vista/wince
Admite EEPROM, software FT-PROG, software Batteryview de soporte

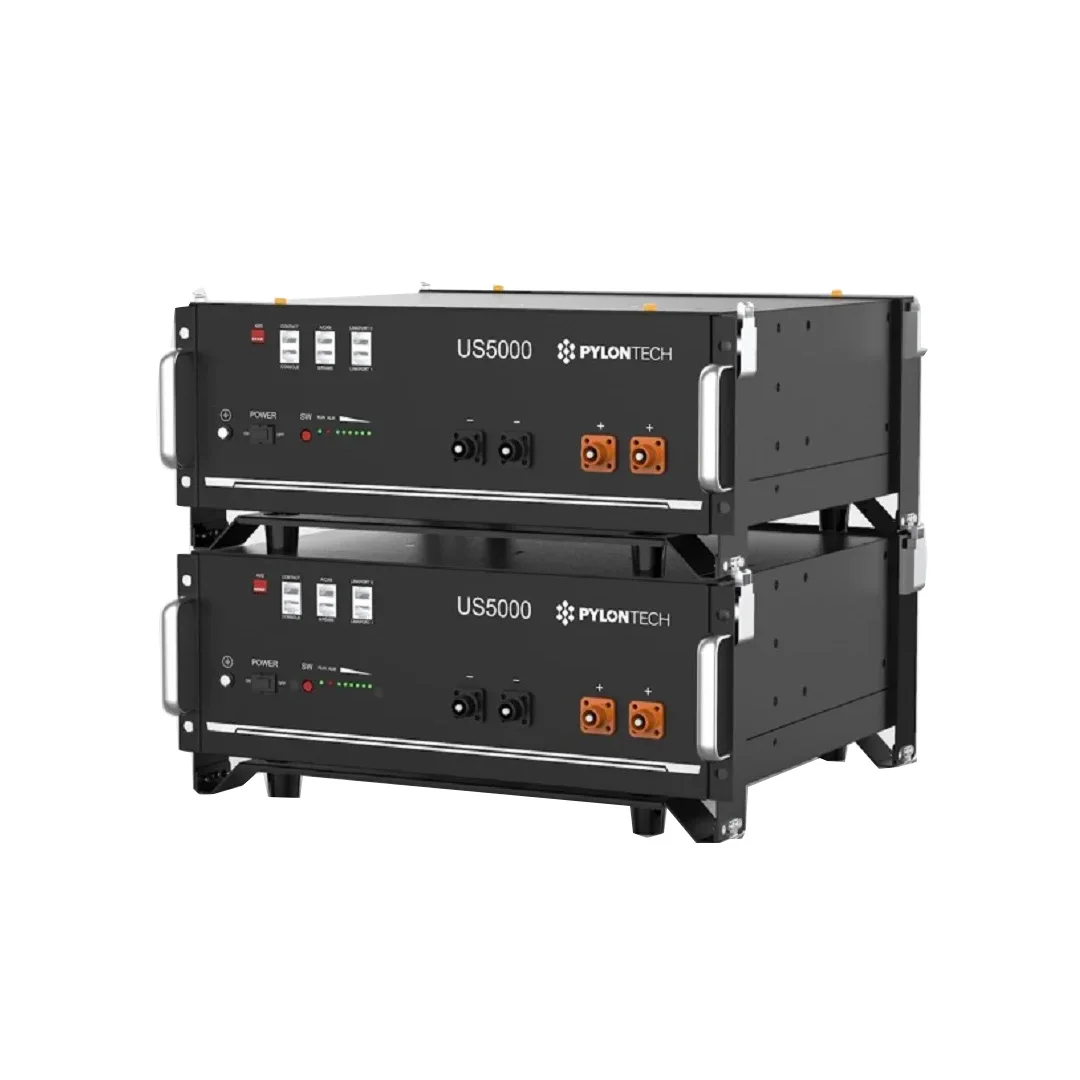

Aplicación: Para batería de iones de litio Pylontech US2000C, US3000C, US5000C, UP5000
Inspección de control de calidad para cada uno antes del envío.
Cumplimiento de CE.ROHS
Calibre de cable: 28AWG
Material: cubierta de PVC, cables de cobre desnudos.
Descarga del controlador FTDI:https://ftdichip.com/drivers/vcp-drivers/
Guías de instalación:https://ftdichip.com/document/installation-guides/
Paquete: 1 x Cable de consola serie FTDI FT232RL RJ45 8P4C para batería de iones de litio Pylontech US2000C, US3000C, US5000C, UP5000
Acerca de FT232RL
El FT232R es el último dispositivo que se agregará a la gama FTDI de dispositivos de circuito integrado de interfaz USB UART.El FT232R es una interfaz UART de USB a serie con salida de generador de reloj opcional y el nuevo FTDIChip-ID?Función de dongle de seguridad.Además, hay disponibles modos de interfaz bit bang asíncronos y síncronos.Los diseños USB a serie que utilizan el FT232R se han simplificado aún más integrando completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.
El FT232R agrega dos funciones nuevas en comparación con sus predecesores, lo que lo convierte efectivamente en un chip "3 en 1" para algunas áreas de aplicación.El reloj generado internamente (6MHz, 12MHz, 24MHz y 48MHz) se puede sacar del dispositivo y utilizar para accionar un microcontrolador o una lógica externa.Un número único (¿el FTDIChip-ID?)se quema en el dispositivo durante la fabricación y se puede leer a través de USB, formando así la base de un dongle de seguridad que puede usarse para proteger el software de la aplicación del cliente contra copias.
USB de un solo chip a interfaz de transferencia de datos en serie asíncrona.
Todo el protocolo USB manejado en el chip: no se requiere programación de firmware específica para USB.
Compatibilidad con interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada y impar/par/marca/espacio/sin paridad.
Hardware totalmente asistido o enlace de manos del software X-On/X-Off.
Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422/RS485 y niveles TTL) y 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de eventos y condiciones de rotura de línea.
¿Nuevo ID de chip USB FTDIC?característica.
Nuevos pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales de accionamiento LED.
Nuevas opciones de señal de salida de reloj de 48 MHz, 24 MHz, 12 MHz y 6 MHz para controlar MCU o FPGA externos.
Amortiguadores de recepción y transmisión FIFO para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Tiempo de espera del búfer de recepción ajustable.
Opciones de interfaz de modo bit bang síncrono y asíncrono con RD# y WR# estroboscópios.
Nueva opción de modo CBUS bit bang.
EEPROM interna integrada de 1024 bits para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción del producto.
Dispositivo suministrado preprogramado con un número de serie USB único.
Soporte para suspensión/reanudación USB.
Soporte para configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia.
Convertidor de nivel integrado de 3,3 V para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz con lógica de 5V - 1,8V.
Salida de unidad CMOS verdadera de 5 V/3,3 V/2,8 V/1,8 V y entrada TTL.
Opción de unidad de salida de pin de E/S alta.
Resistencias USB integradas.
Circuito integrado de encendido y reinicio.
Reloj totalmente integrado: no se requiere cristal, oscilador ni resonador externo.
Filtrado de suministro AVCC totalmente integrado: no requiere pin AVCC separado ni filtro R-C externo.
Opción de inversión de señal UART.
Modo de transferencia masiva USB.
Operación de suministro único de 3,3 V a 5,25 V.
Funcionamiento bajo y corriente de suspensión USB.
Bajo consumo de ancho de banda USB.
Compatible con controlador de host UHCI/OHCI/EHCI.
Compatible con USB 2.0 de máxima velocidad.
-40°C a 85°C rango de temperatura de funcionamiento ampliado.
Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:
Ventanas 10
Ventanas 8.1 x64
Windows 8
Ventanas 8x64
Servidor de Windows2012
Servidor de Windows 2008 R2
Ventanas 7
Ventanas 7x64
Servidor de Windows 2008
Servidor de Windows 2008 x64
Vista de Windows
Vista de Windows x64
Servidor de Windows 2003
Servidor de Windows 2003 x64
Windows XP
XP de Windows x64
Windows ME
Ventanas 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (Versión 4.2 y superior)
Android
RT de Windows
Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se esperaba en Windows CE 7.0
Soporte para versiones más antiguas de Windows Desktop
NOTA: Microsoft ha terminado el soporte para la certificación de XP y VISTA a través de su programa de prueba WHCK.Como tal, las construcciones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.
Diferencias en la API del controlador
Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: controladores Virtual COM Port (VCP) y controladores directos (D2XX).El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS232 estándar.El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.
Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea utilizar (VCPor D2XX) y luego ubique los sistemas operativos adecuados.Con excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles en cada paquete de controladores.
Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 Agregar compatibilidad con el controlador VCP de dispositivos FTDI a Android
