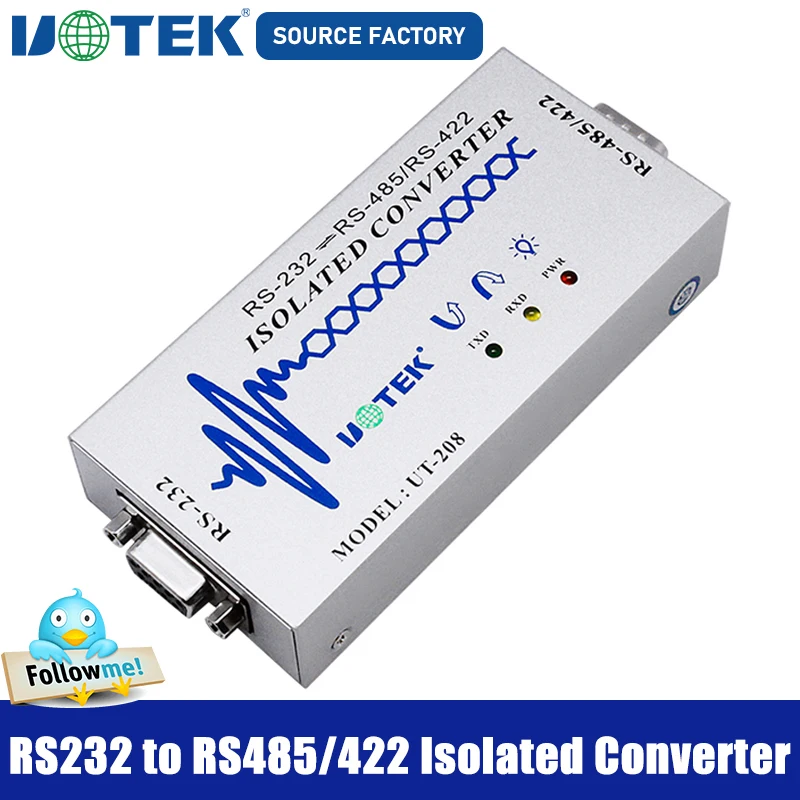

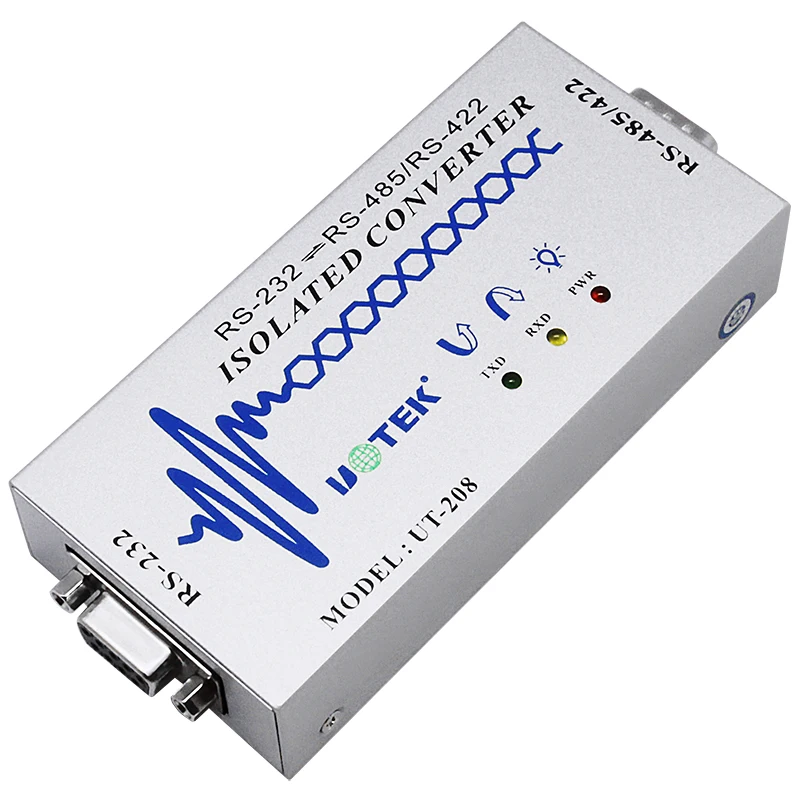

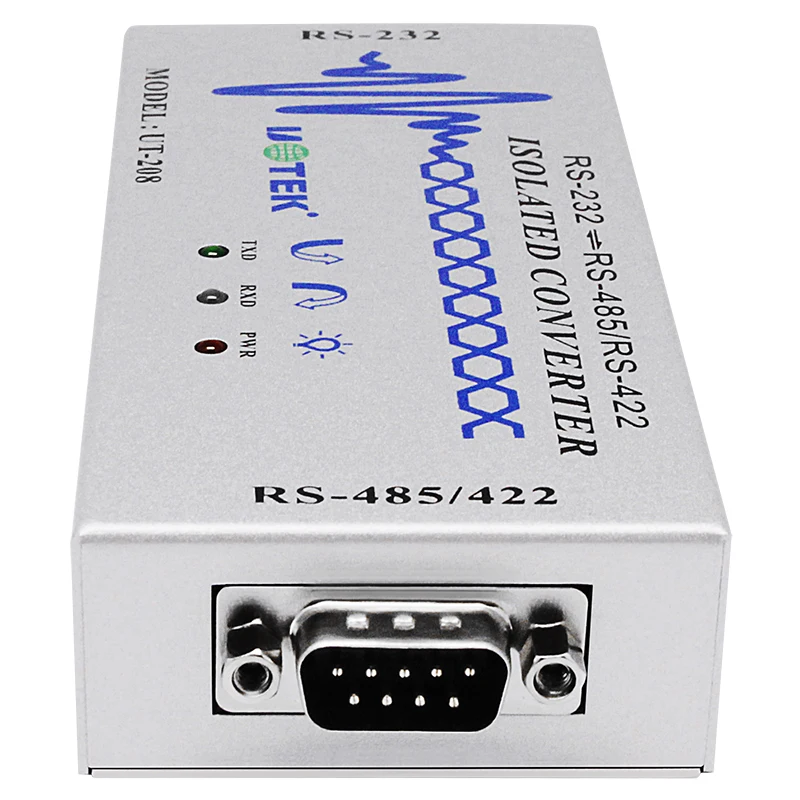

UOTEK Industrial RS-232 a RS-485 RS-422 convertidor RS232 a RS485 RS422 adaptador DB9 conector con aislamiento UT-208
UT-208 es un convertidor con aislamiento optoelectrónico. Cumple con los estándares RS-232C, RS422 y RS-485; Convierte la señal de un solo lado RS-232 en una señal diferencial equilibrada RS-422 o RS-485.
El aislador optoelectrónico incorporado puede proporcionar un voltaje aislado de hasta 2.500vrm; La restricción de voltaje instantánea rápida está diseñada para proteger la interfaz RS-422/RS-485; Adopta TVS avanzados (supresor de voltaje transitorio) restricción de voltaje instantánea; Normalmente, el tubo TVS está en estado de alta impedancia; Cuando ambos lados del tubo TVS sufren de un impacto de alta potencia de manera repentina, la restricción de voltaje reducirá rápidamente la impedancia de ambos lados y se absorberá en una gran corriente; Con esto, el voltaje en ambos lados se fija en el valor predeterminado, protege el componente del circuito de daños.
Esta restricción de voltaje proporciona 600W a cada cable con protección contra rayos y ESD, y protección contra sobretensiones y sobretensión instantánea en el circuito que causa por todas las razones; la pequeña capacitancia de interelectrodo garantiza una transmisión de alta velocidad para puertos RS-422/485. El puerto RS-232 se conecta con el puerto estándar RS-232C por conector hembra DB9; RS-422/RS-485 adopta DB9 macho como conector.
Este convertidor es con conversión integrada de recepción y transmisión automática de cero retardo y circuito de E/S único de control automático de dirección de flujo de datos. Sin ninguna señal de apretón de manos (RTS, DTR); no es necesario configurar el cable de puente para el modo full duplex (RS-422) y half duplex (RS-485), plug & play. Es compatible con software y hardware de comunicación actual, no es necesario configurar el modo de trabajo anterior que se basa en RS-232.
El convertidor aislado optoelectrónico UT-208 proporciona conexión punto a punto, comunicación punto a multipunto. Para el modo punto a multipunto, cada convertidor puede conectar 128 juegos RS-422 o RS-485 dispositivos con velocidad en baudios 300-115.2Kbps. La potencia y el flujo de datos Los indicadores indican el estado de funcionamiento.
UT-208 Detalles
UT-208 parámetros
●Estándares: RS-232, RS-485, RS-422 TIA/EIA
● Control automático de dirección de datos, no necesita señal de control de flujo externo (RTS), comunicación real TXD/RXD/GND.
● Velocidad en baudios: 300bps-115.2Kbps
● Permite conectar 128 juegos RS-485 o RS-422 dispositivos
● Distancia de transmisión: 5.000 m (9.600bps)

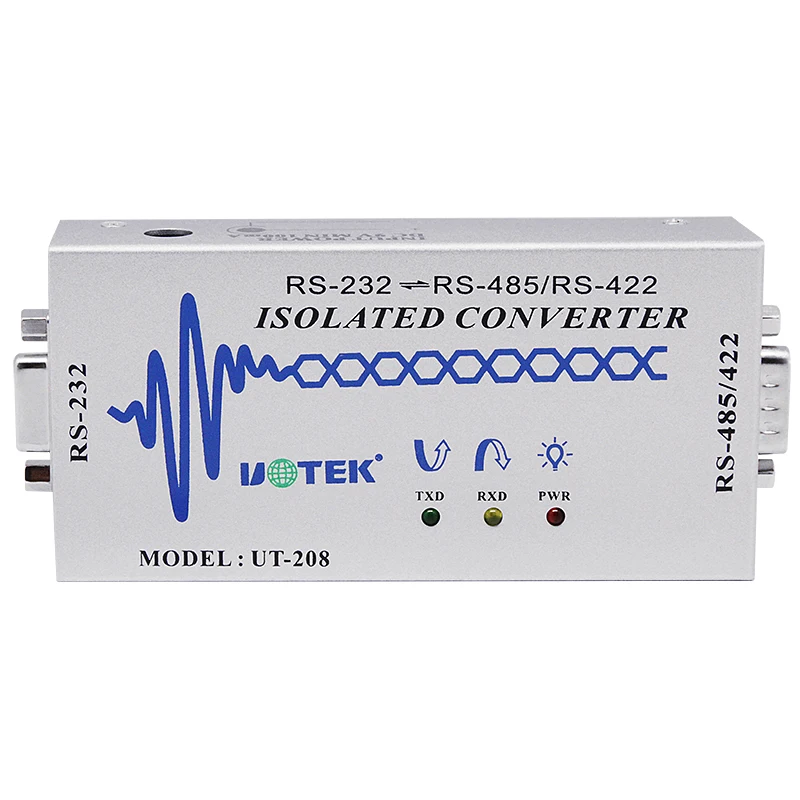

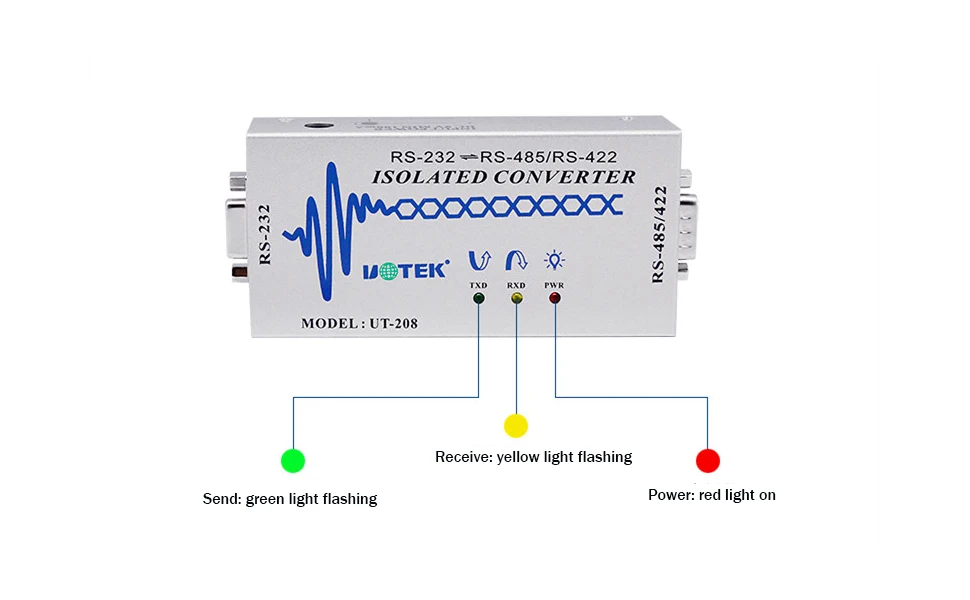

● Indicador de flujo de datos y potencia, detección de fallos
● Modo de trabajo: semidúplex asíncrono (RS-485) o dúplex completo (RS-422), sin configuración de puente
● 2,5 KVrms/500VDC aislamiento mejorado, módulo CC/CC especial, RS-485/422 proporciona iluminación de 600W y protección contra sobretensiones en cada línea

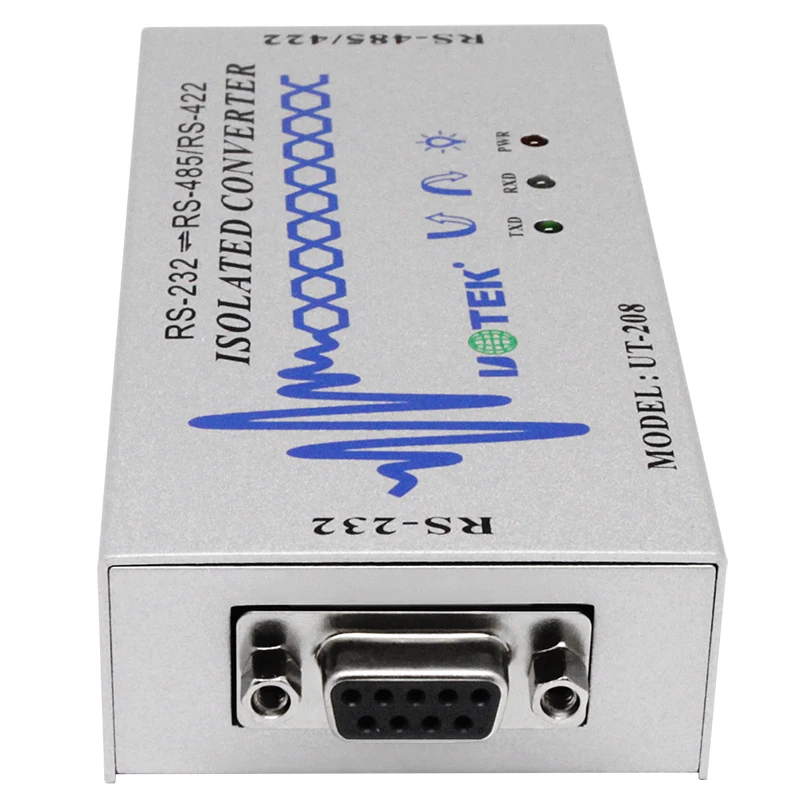

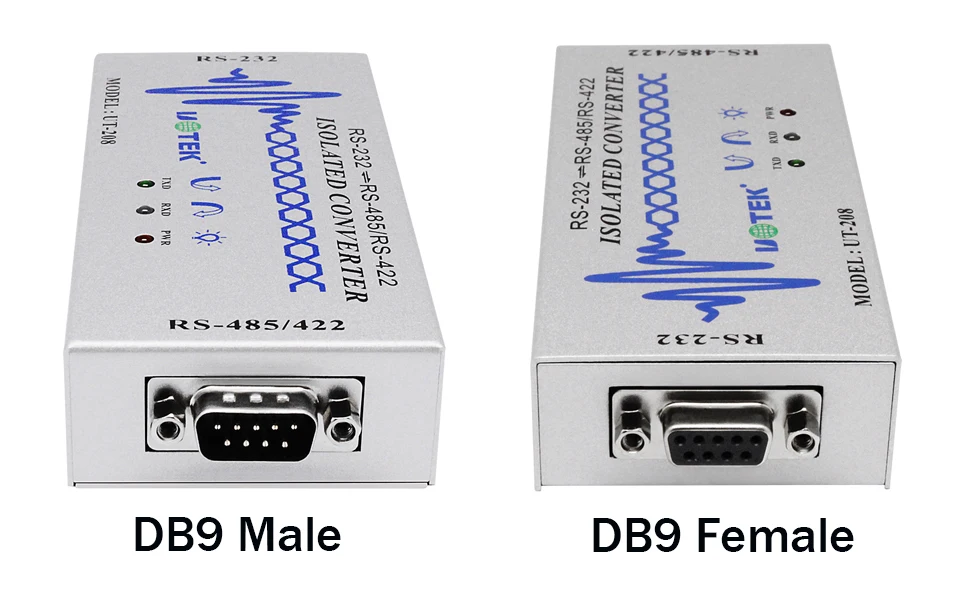

● Conector: DB9 hembra a DB9 conector macho
● Medios de transmisión: par trenzado o cable blindado

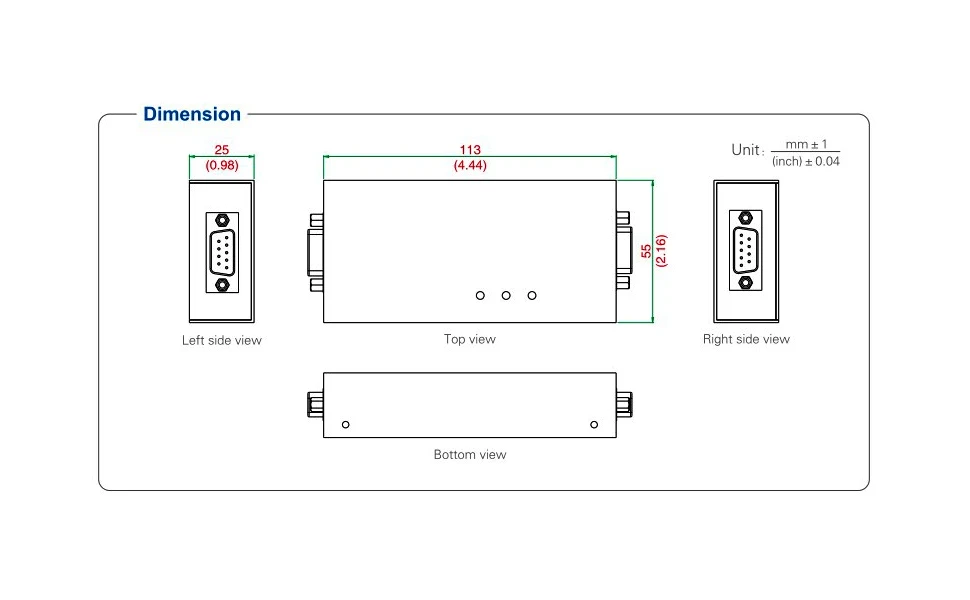

● Dimensión: 113 × 55 × 25mm
● Temperatura de funcionamiento: -40 ℃ a 85 ℃
● Humedad relativa: 5% a 95%
● Funciona con todo el software de comunicación, plug & play
● Admite todos los sistemas operativos
● Tipo de enchufe del adaptador de corriente: estándar estadounidense/estándar europeo/estándar británico.

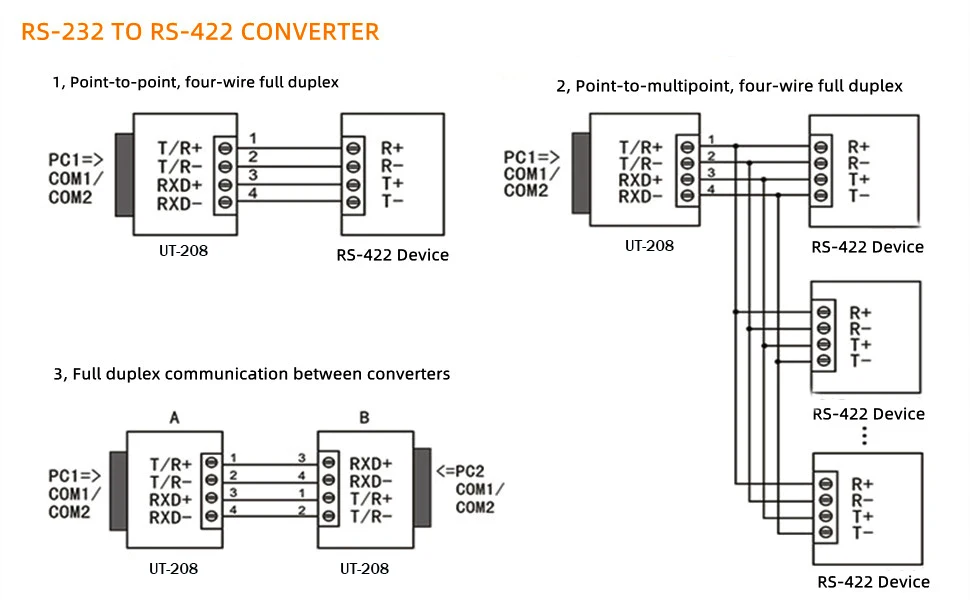

Aplicación UT-208
