Descripción

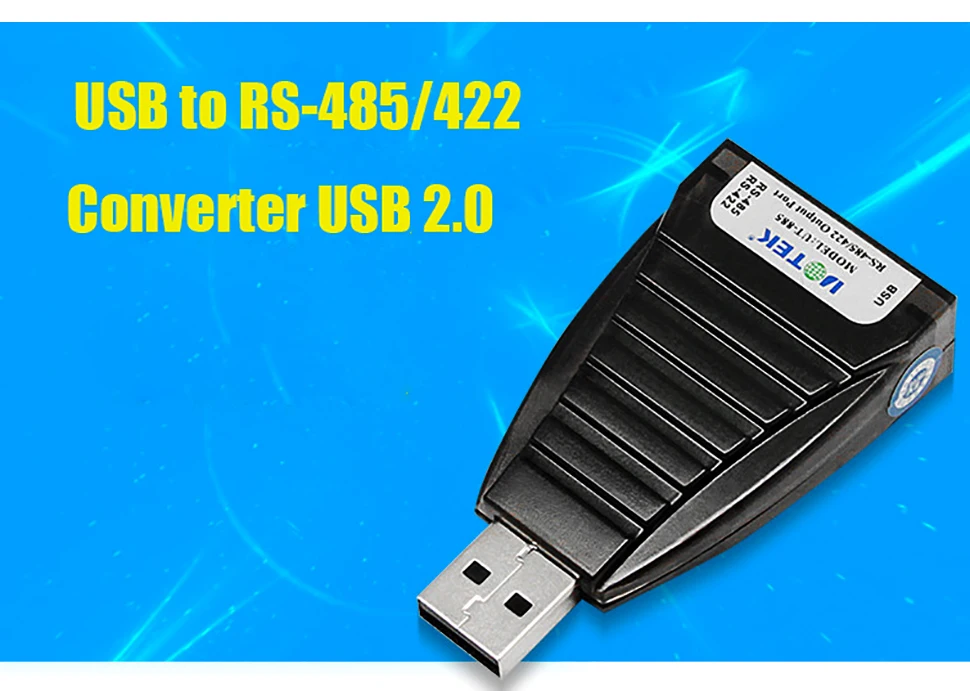

UOTEK-convertidor USB a RS-485/422 RS-485 RS-422, adaptador de conversión, conector UT-885, sin necesidad de alimentación, RS485, RS422
UT-885 es un convertidor universal USB a RS-485/422, no hay necesidad de fuente de alimentación externa. Cumple con USB, RS422 y RS-485 Estándares; Convierte la señal USB en una señal diferencial equilibrada de RS-422 o RS-485. La restricción de voltaje instantánea rápida incorporada está diseñada Para proteger la interfaz RS-422/RS-485; Adopta la restricción de voltaje instantánea TVS avanzada (supresor de voltaje transitorio); Normalmente, el tubo TVS está en estado de alta impedancia; cuando ambos lados del tubo TVS sufren de un impacto de alta potencia de manera repentina, la restricción de voltaje reducirá rápidamente la impedancia de ambos lados, Y absorber en gran corriente; Con esto, el voltaje en ambos lados se fija en el valor predeterminado, protege el componente del circuito de daños.
Esta restricción de voltaje proporciona 600W a cada cable con rayos, Protección ESD y sobretensión, protección instantánea contra sobretensión en el circuito que causa por todas las razones; la pequeña capacitancia de interelectrodo garantiza una transmisión de alta velocidad para puertos RS-422/485. RS-485/422 adopta el bloque de terminales como conector.
El convertidor UT-885 proporciona conexión punto a punto, comunicación punto a multipunto. Para el modo punto a multipunto, cada convertidor Se permite conectar 32 juegos RS-422 o RS-485 dispositivos con velocidad en baudios 300-921, 6kbps. Los indicadores de potencia y flujo de datos indican el estado de funcionamiento.
UT-885 Detalles
UT-885 parámetros
● Estándares: USBV1.1, 1,0, 2,0, RS-485, RS-422 TIA/EIA

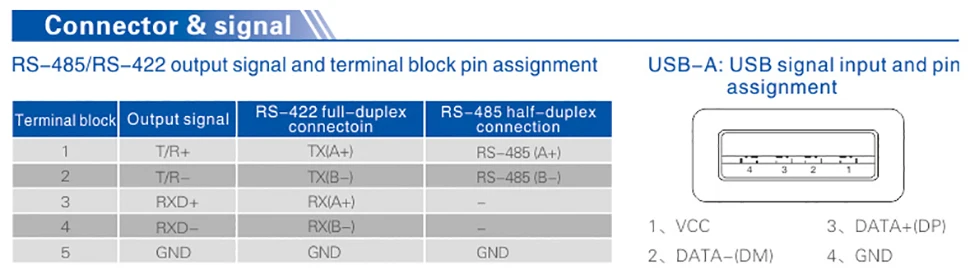

●Señal USB: VCC, DATA +, DATA-, GND, FG
●RS-485 señal: T/R +, T/R-, GND
●RS-422 señal: T +, T-, R +, R-, GND
●Modo de trabajo: asíncrono, punto a punto o punto a multipunto, 2 cables semidúplex o 4 cables full-duplex
●Control de dirección: adopta la tecnología de control automático de dirección de tráfico
●Velocidad en baudios: 300-921, 6kbps señal de serie de detección automática
●Capacidad de carga: admite comunicación punto a multipunto, permite conectar 32 conjuntos de dispositivos RS-422 o RS-485
●Distancia de transmisión: 1.200 m (9.600 bps) para RS-485/422, no más de 5m para USB
●Protección del puerto: 600W relámpago, sobretensión,±Protección 15KV ESD
●Conector: USB-A macho, RS-485/422 bloque de terminales de 5 pines
●
●Medios de transmisión: par trenzado o cable blindado

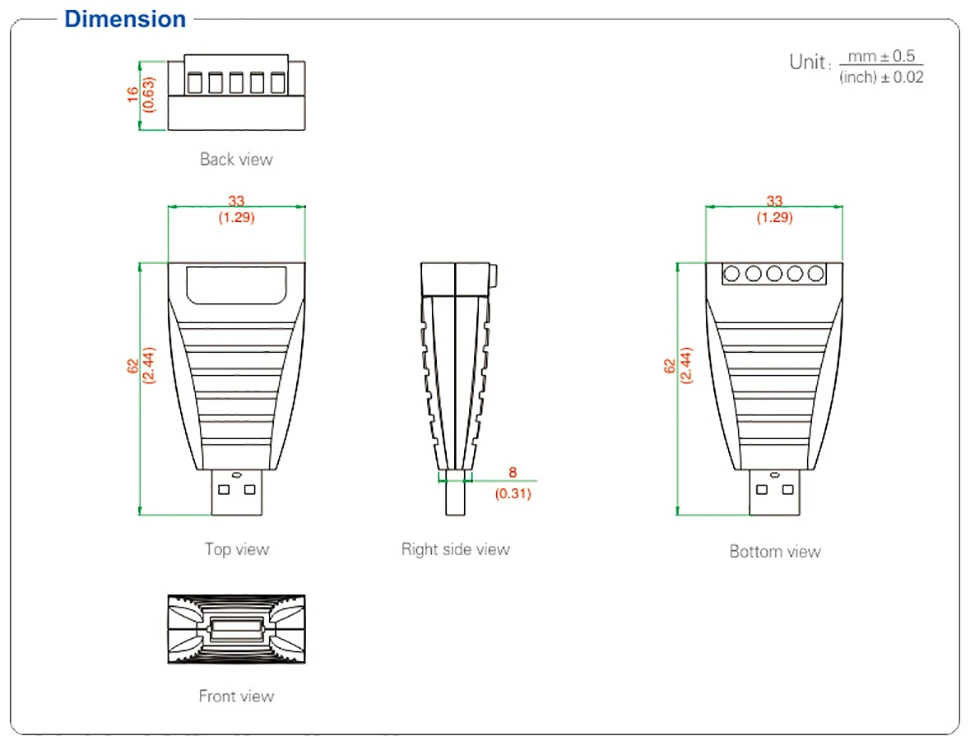

●Dimensiones: 62×33×16mm
●Temperatura de funcionamiento:-40℃A 85℃
● Humedad relativa: 5% a 95%
●Distancia de transmisión: 0-1.200 m(921,600bps-300bps)
●Compatible con Win2000/2003/2008/2012/XP/Vista/7/8/8.1/10/CE/Mac/Linux

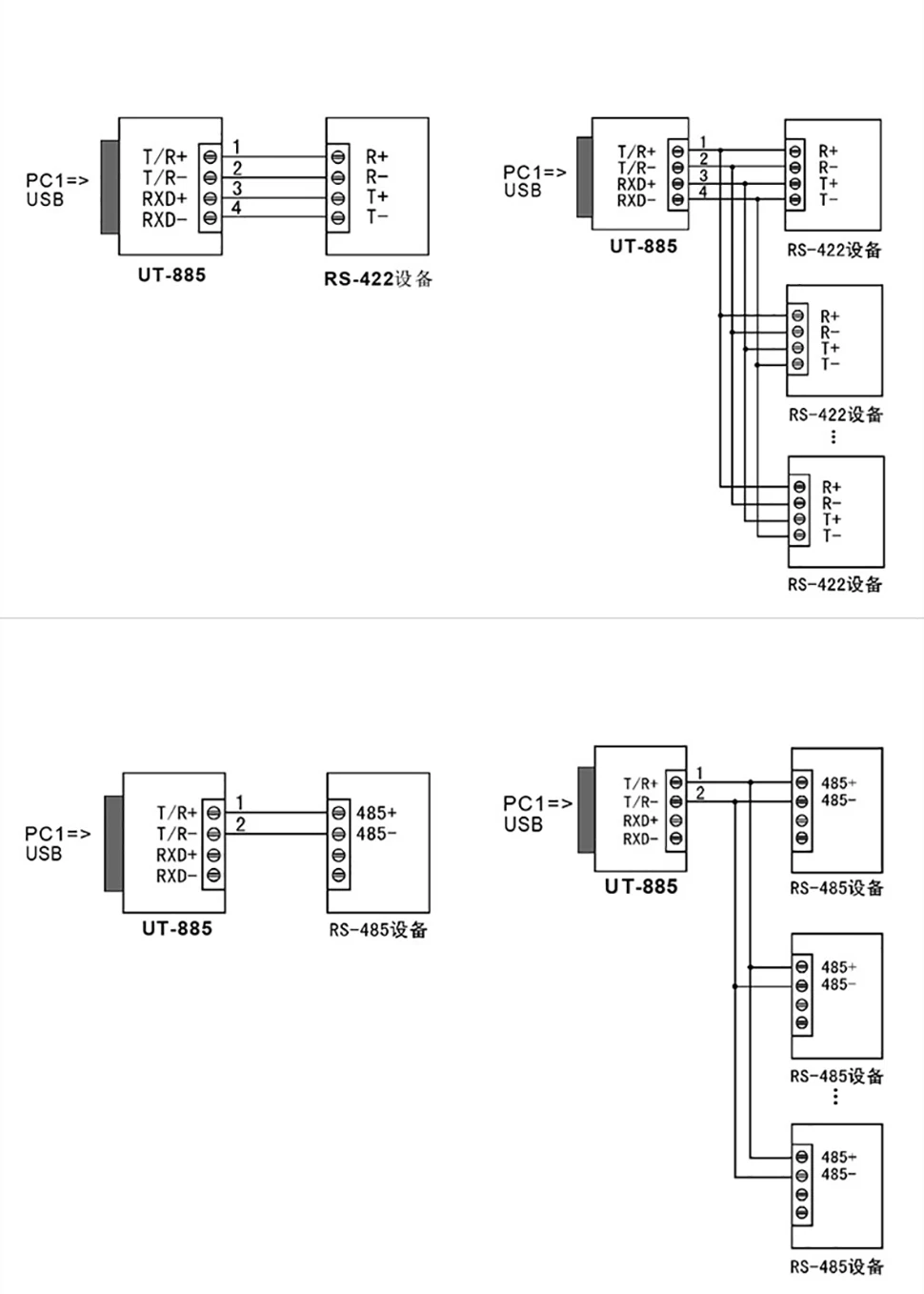

Aplicación UT-885
