Descripción

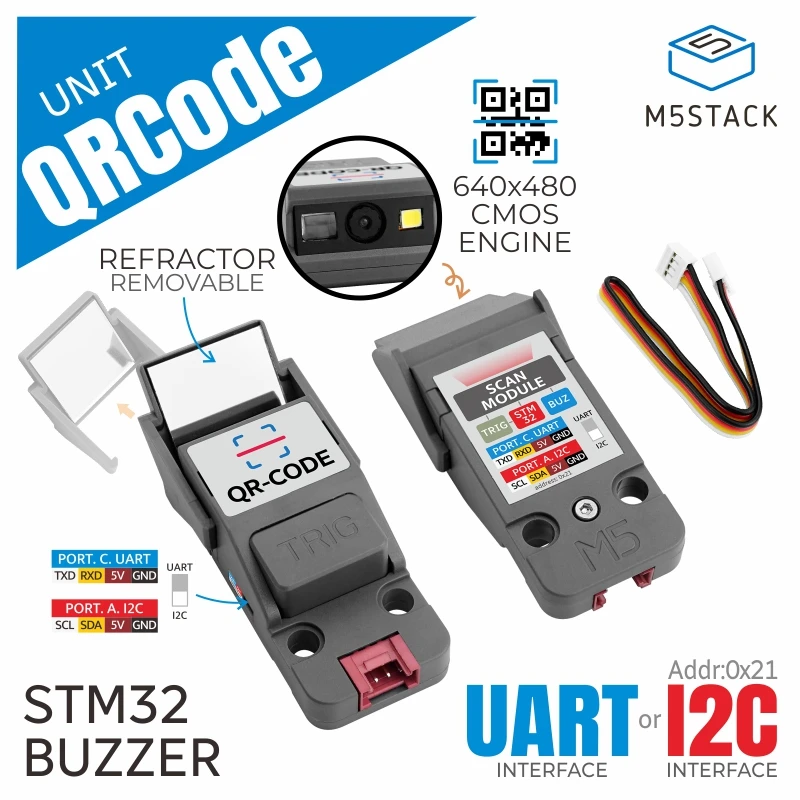

QRCode Unit es una unidad de escaneo de códigos unidimensional/bidimensional integrada que combina un motor de captura de códigos QR CMOS con una resolución de 640x480 y una MCU de conversión de bus (STM32F030).Cuenta con un interruptor de palanca del lado del dispositivo que permite cambiar entre interfaces de comunicación I2C y UART.
El motor de captura admite tres tipos de códigos QR convencionales y ocho tipos de códigos unidimensionales que se encuentran en el mercado.También proporciona una interfaz de actualización de firmware.La unidad incluye un botón de disparo de escaneo, un zumbador incorporado y luces LED adicionales.El timbre y el LED verde proporcionan señales de audio y visual en diferentes estados, ayudando con el enfoque y la puntería.
La unidad QRCode se puede configurar mediante programación para operar en modo de disparo continuo automático o en modo de disparo manual.Es adecuado para diversos campos, como logística, venta minorista y fabricación donde se requiere escaneo de códigos de barras.
Para cambiar al modo de comunicación serie UART, asegúrese de que el dispositivo esté apagado, cambie el interruptor de modo a la posición serie UART.Luego, presione y mantenga presionado el botón TRIG durante 2 segundos mientras se enciende hasta que el dispositivo complete el inicio para cambiar con éxito al modo de comunicación serie UART.Si tiene alguna pregunta, no dude en ponerse en contacto con el soporte técnico.
Características
* Procesador STM32F030F4P6@32 bits ARM Cortex-M0
* Admite 3 tipos de códigos bidimensionales y 8 tipos de códigos unidimensionales
* Firmware actualizable
* Conmutador de interfaz de comunicación I2C y UART incorporado
* Avisos de sonido del timbre incorporados
* Iluminación LED incorporada
* Imágenes de alta resolución
* Funciones de enfoque y apuntar
Incluye
1 unidad QRCode
1 cable HY2.0-4P (20 cm).

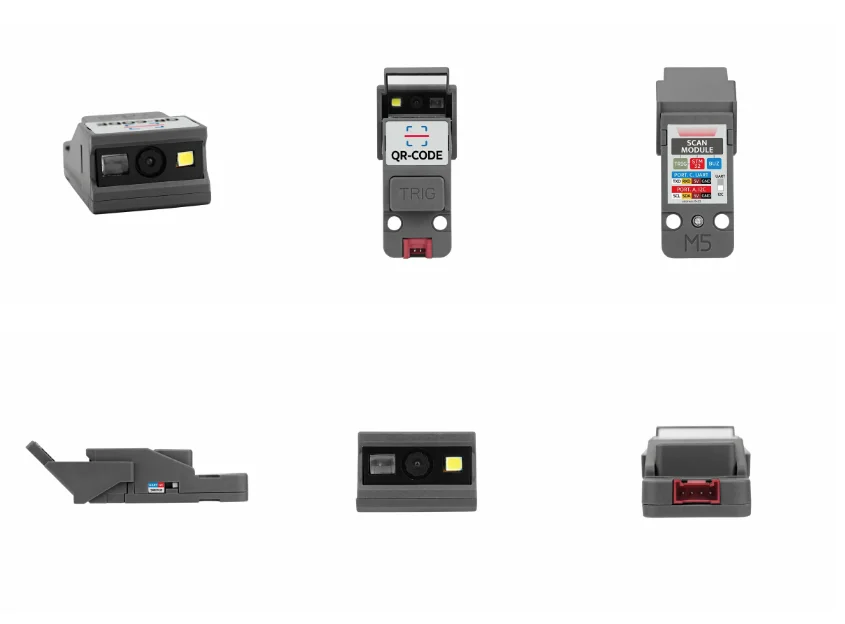

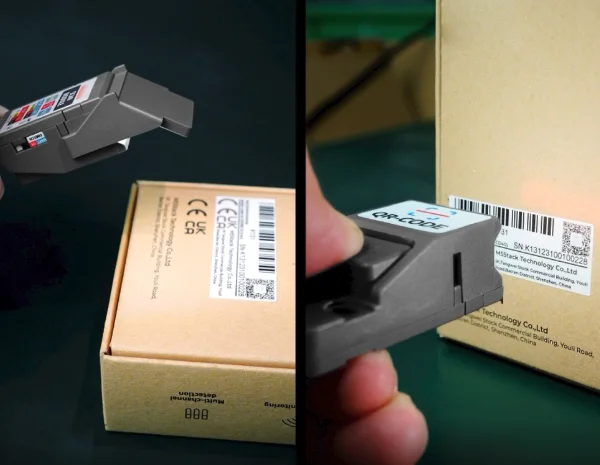

El cabezal de escaneo del cabezal refractor se puede instalar para cambiar el ángulo de escaneo, como se muestra en la imagen de arriba.
Aplicaciones
* Flujo de material
* Venta al por menor
* Fabricación

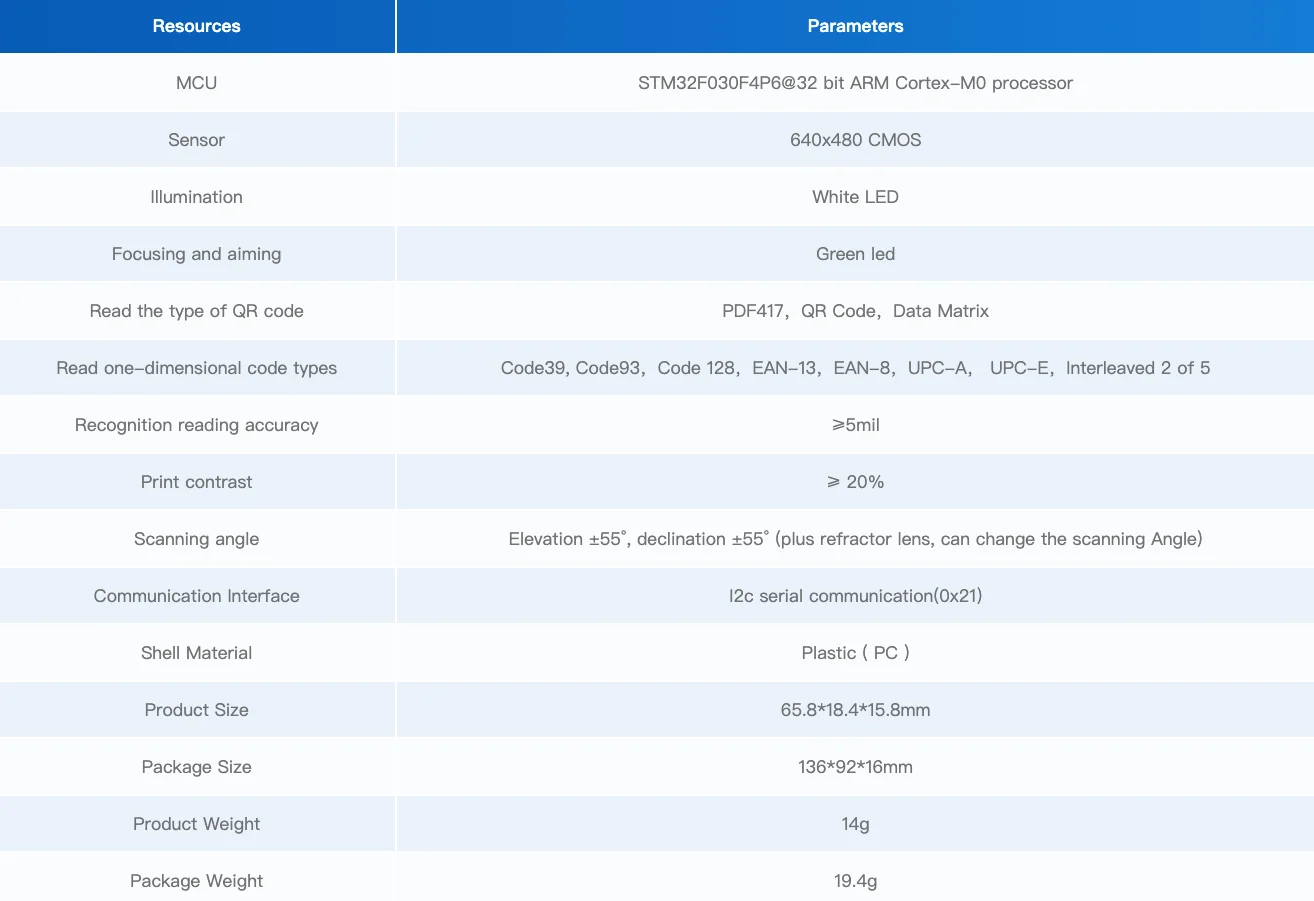

Especificación

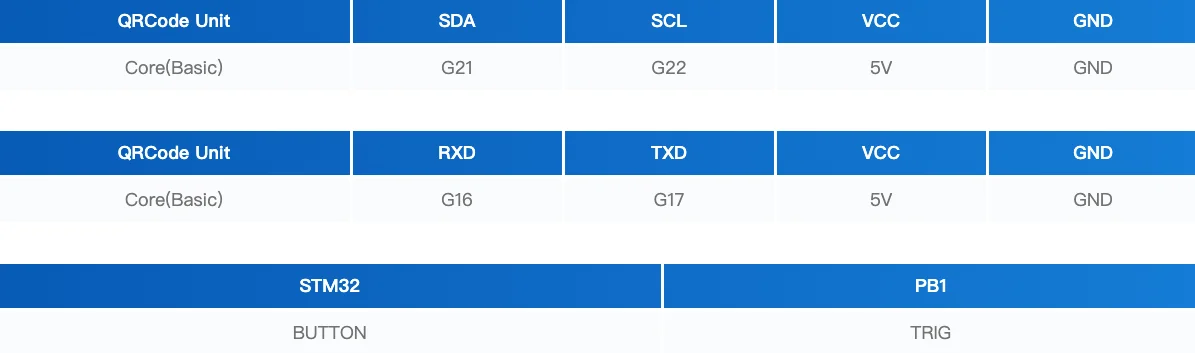

PinMapjeta

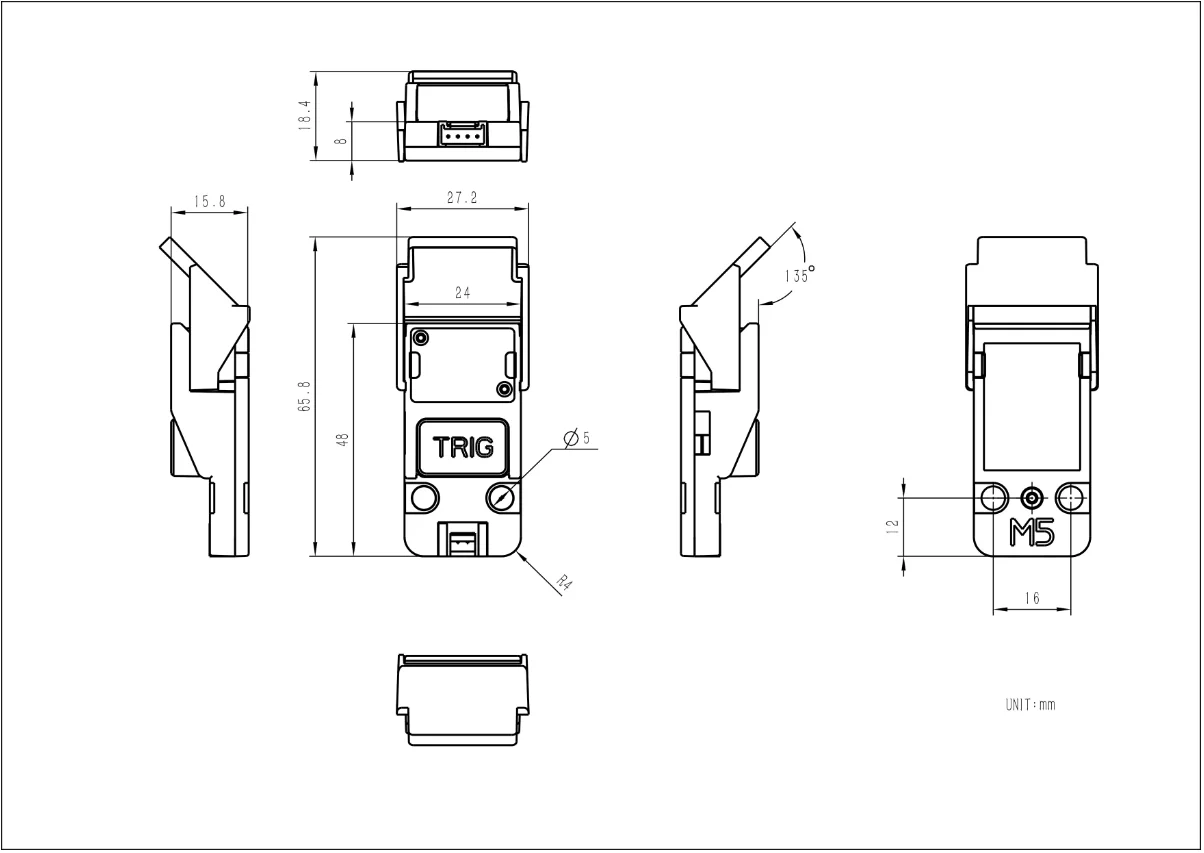

Tamaño del módulo
