Descripción

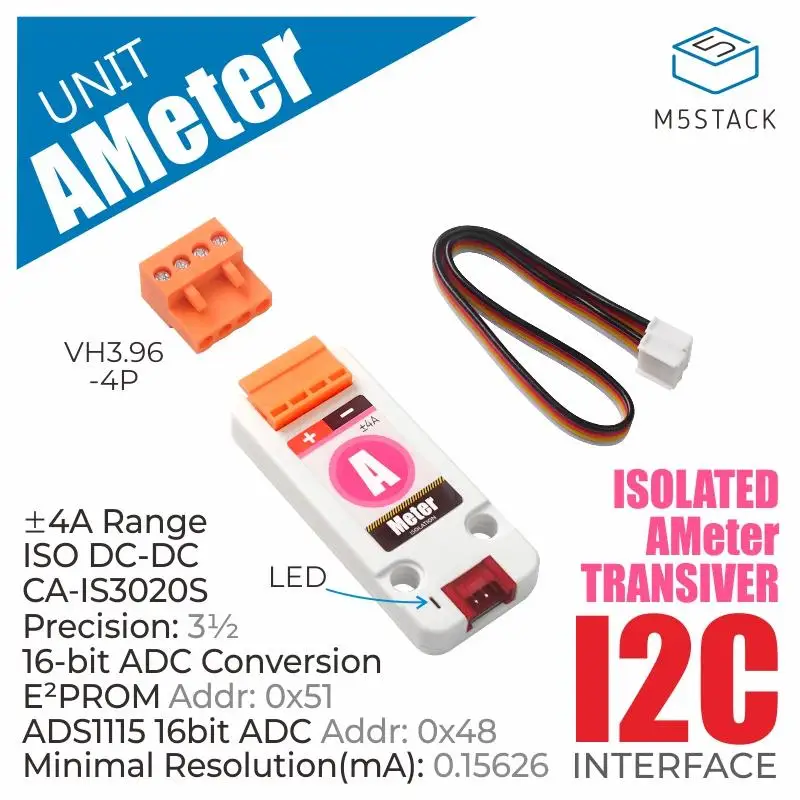

Ameter Unit es un medidor de corriente que puede monitorear la corriente en tiempo real.El convertidor ADS1115 ADC (analógico a digital) de 16 bits se puede utilizar para comunicarse a través del protocolo I2C (por defecto, la dirección I2C es 0X48 a menos que se modifique manualmente).
Para garantizar la precisión de la medición, hay una fuente de alimentación aislada DC-DC incorporada.
La interfaz I2C también está aislada eléctricamente a través del módulo aislador de baja potencia CA-IS3020S. Esto evita que ruidos y sobretensiones en el bus de datos u otros circuitos entren en el terminal de tierra local para interferir o dañar los circuitos sensibles.
Cada unidad está calibrada de fábrica con una precisión inicial del 0,1% FS, número de ±1 y una resolución de 0,3 mA.
La unidad tiene una corriente de medición máxima de ±4A y un fusible interno integrado de 4A para evitar que una corriente de medición excesiva queme el circuito.
EEPROM (0x51) tiene parámetros de calibración incorporados al salir de fábrica.No escriba en la EEPROM, de lo contrario los datos de calibración se sobrescribirán y los resultados de la medición serán inexactos.
Características
Rango de ±4A
Conversión ADC de 16 bits
Precisión inicial 0,1%FS, ±1 conteo
Resolución 0,3 mA
Indicador de alimentación LED
Fusible de flujo lento 4A
Calibración de fábrica (datos cal guardados en EEPROM integrado)
Aislador I2C incorporado CA-IS3020S
CC-CC aislado
Plataforma de desarrollo: Arduino, UIFlow (bajo desarrollo)
2x agujeros compatibles con LEGO
Incluye
1 unidad de ametero.
1x Cable Grove (20 cm)
Aplicaciones
galvanómetro
monitoreo de electricidad
monitoreo de la gestión de energía
