Descripción
Características y beneficios
A. Procesamiento de alta precisión: la estructura de la máquina modificada tiene funciones de grabado y corte de alta precisión, que son adecuadas para una artesanía fina.
B.Diversidad de materiales: Capaz de manejar una variedad de materiales, incluidos, entre otros, madera, acrílico, metal y vidrio.
C. Fácil de operar: interfaz de usuario amigable, fácil de aprender y operar, adecuada para usuarios con diferentes niveles técnicos.
D. Alta flexibilidad: la velocidad de la máquina y la velocidad del husillo se pueden ajustar según los requisitos de diseño para lograr efectos de procesamiento diversificados.Además, la flexibilidad de la máquina se puede actualizar a un husillo de mayor velocidad, como un recortador de bordes, para lograr efectos de grabado más eficientes y estimular un potencial de innovación y posibilidades de procesamiento ilimitadas.

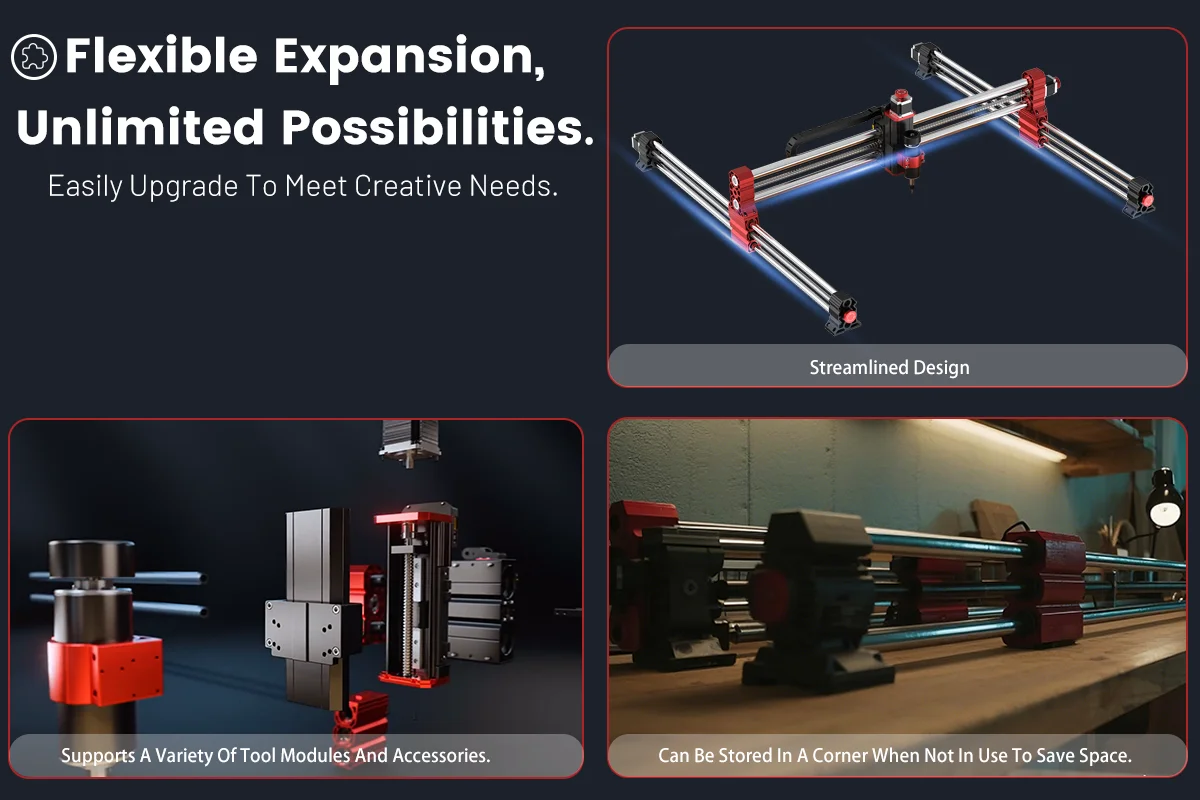

E.Innovación y expansión: esta máquina de grabado CNC no solo está equipada con una variedad de sistemas de refrigeración opcionales, como refrigeración por aire y refrigeración por agua, sino que también proporciona una gran cantidad de opciones de husillo y opciones de expansión posteriores para funciones de grabado láser para satisfacer sus excelentes necesidades de diferentes materiales y procesos.

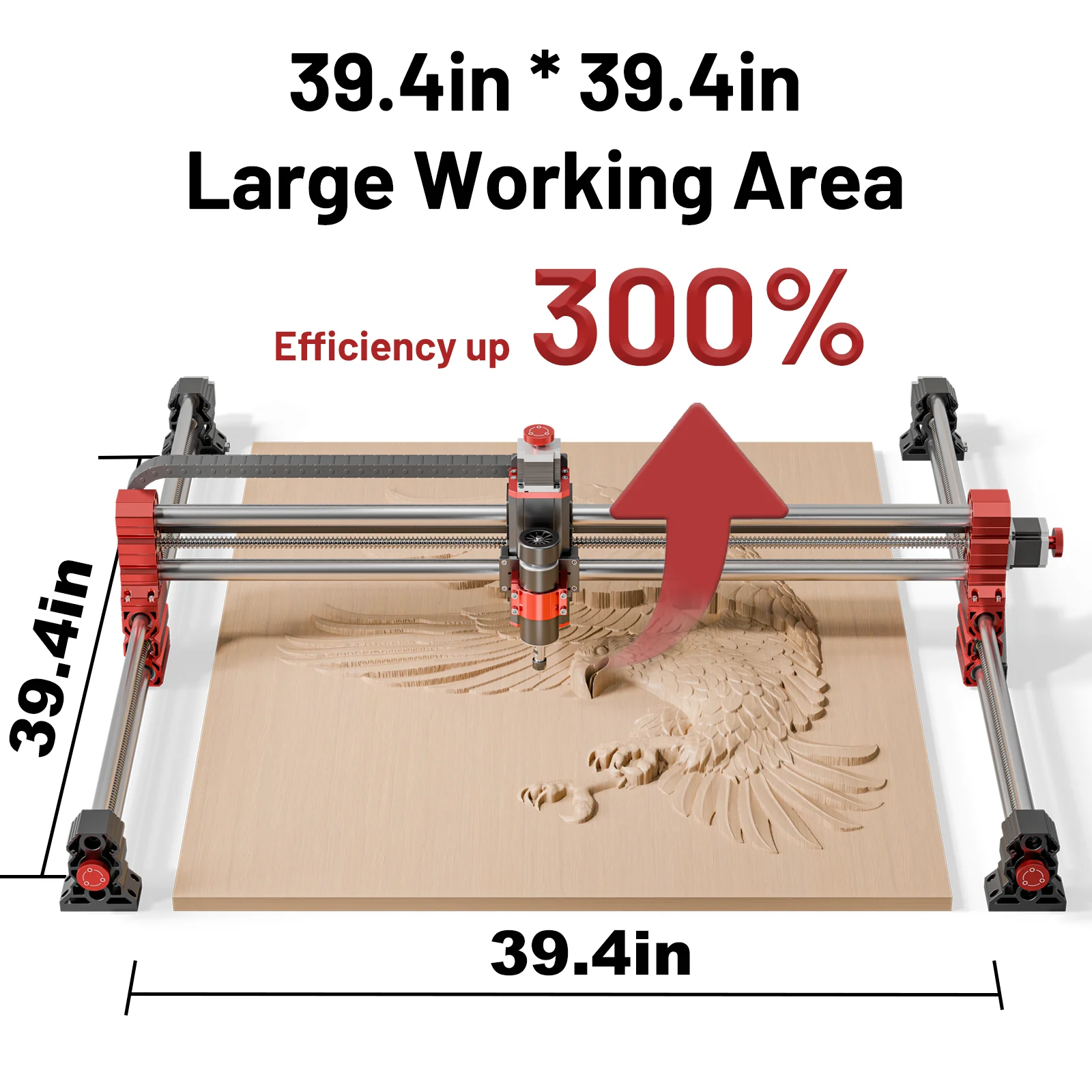

F. Tamaño de grabado: esta máquina de grabado CNC a nivel de escritorio proporciona una flexibilidad incomparable con su excelente área de grabado de 1 metro × 1 metro.Puede adaptarse a una variedad de necesidades de tallado, ya sea una excelente producción artesanal o proyectos de diseño a gran escala, puede manejarlo fácilmente.Su amplia aplicabilidad lo hace ideal para creadores y profesionales de todo tipo.

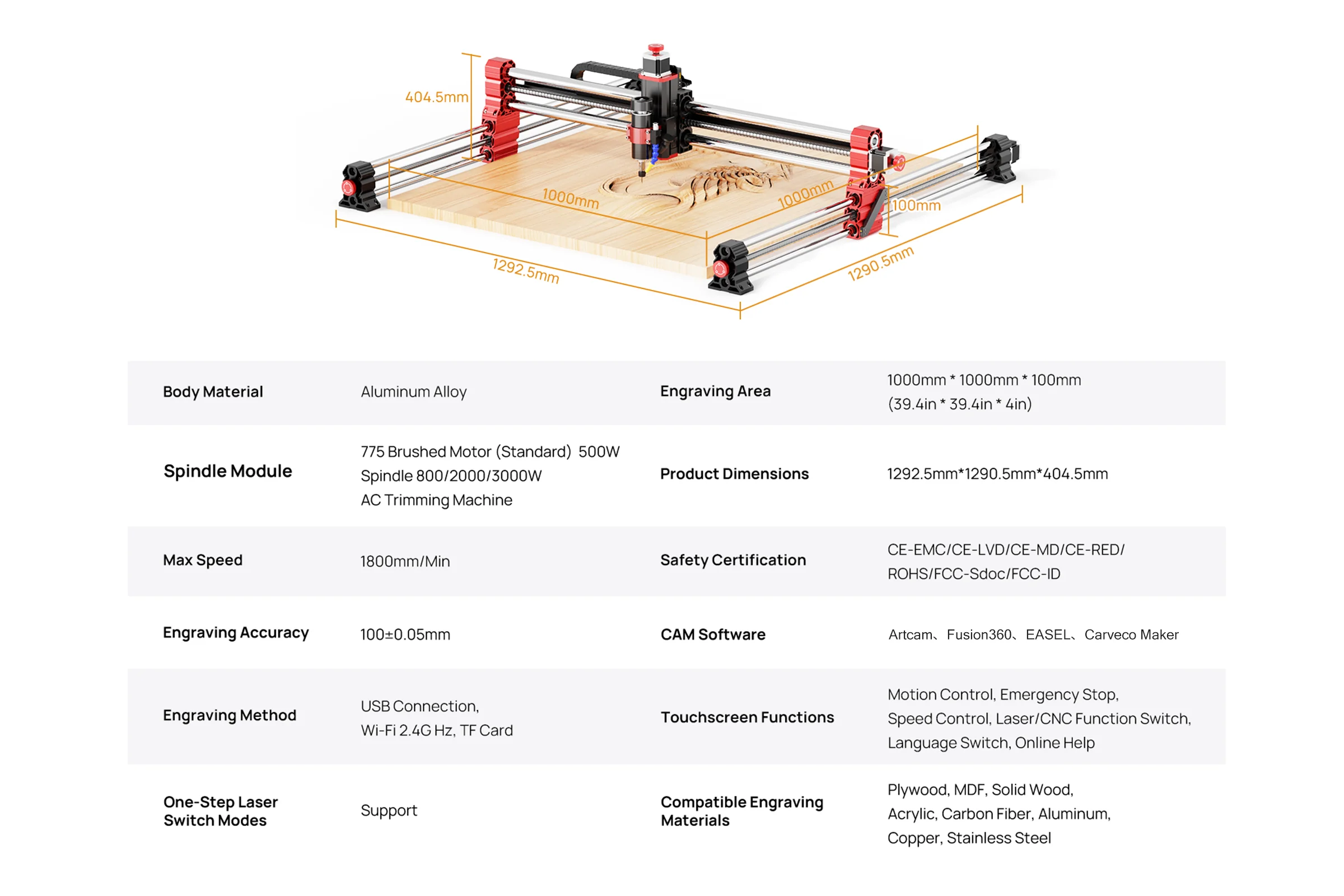

Parámetros básicos
Modelo TTC-H40
Máquina de grabado CNC tipo máquina
Color principal: rojo y negro
Material del cuerpo principal: aluminio + piezas moldeadas por inyección + tornillo trapezoidal + eje óptico
Tamaño de la máquina de grabado 1292,5 mm * 1290,5 mm * 404,5 mm
Tamaño de la caja de control 300 mm * 137 mm * 131 mm
Material de grabado de madera contrachapada/tablero de densidad/tablero de madera maciza/acrílico/fibra de carbono/aluminio/cobre/acero inoxidable/metal/PVC/PVB
Peso neto del producto 38,3 KG
Peso bruto del producto 43,9 KG
Tamaño del embalaje 1375*400*310mm (tamaño interior)
Rango de trabajo 1000 mm (X) * 1000 mm (Y) * 100 mm (Z)
Soporta diámetros de herramienta de 0,5 mm a 7 mm (portabrocas ER1)
Parámetros eléctricos
Modo de fuente de alimentación Fuente de alimentación conmutada de doble canal 216W
Parámetros de fuente de alimentación conmutada
ENTRADA: 100AC-240AC 50HZ
SALIDA 1: PUT: DC24V/4A
SALIDA 2: CC 0-100 V 100 W
Voltaje de entrada del tablero de control 24V
Consumo de energía de la máquina/consumo de energía en espera 150W/15W
Parámetros del sistema
Placa base modelo TWO TREES CNC KIT V1.3
Pantalla táctil Pantalla táctil resistiva de 3,5 pulgadas (resolución 480*320)
Fuente abierta GRBL tipo firmware, admite CNC y láser (no es necesario actualizar firmware)
Parámetros mecánicos
Estructura cinemática tipo XYZ
Estructura del marco Estructura de pórtico
Motor de eje X modelo 57 motor paso a paso H56MM eje D doble eje de salida 8MM 2.8A 1.2N
Motor de eje Y modelo 57 motor paso a paso H56MM eje D 8MM eje de salida única 16.5 2.8A 1.2N
Motor de eje Z modelo 57 motor paso a paso H56MM eje D doble eje de salida 8MM 2.8A 1.2N
Posición cero: esquina inferior izquierda (personalizable)
Microinterruptor modelo limitador XY TM-1618D
Microinterruptor TM-1618D modelo limitador Z
Tornillo de transmisión XY modelo tornillo trapezoidal T16
Tornillo de bolas modelo tornillo de transmisión Z SFU1204
Precisión de posicionamiento del eje X/Y 0,01 mm
Precisión de posicionamiento del eje Z 0,0025 mm
Precisión de grabado 100±0,05 mm
Velocidad máxima de grabado 1800 mm/min
Aceleración máxima 500 mm/s2
Parámetros del husillo
Motor de husillo husillo estándar de 500 vatios
Opcional: máquina recortadora de CA de 800/2000/3000 vatios
Motor sin escobillas BLDC4475
Velocidad del husillo: El rango de velocidad del husillo es de 8000-30000RPM dependiendo de la instalación.
Tamaño de la herramienta: Admite herramientas de 0,5 a 6 mm de diámetro según el tamaño del orificio interior de la pinza ER11
Altura de la capa de grabado No metálico 0,1 mm-20 mm Metal 0,1 mm-0,2 mm
Funcionalidad de pantalla táctil
Soporte de control de movimiento

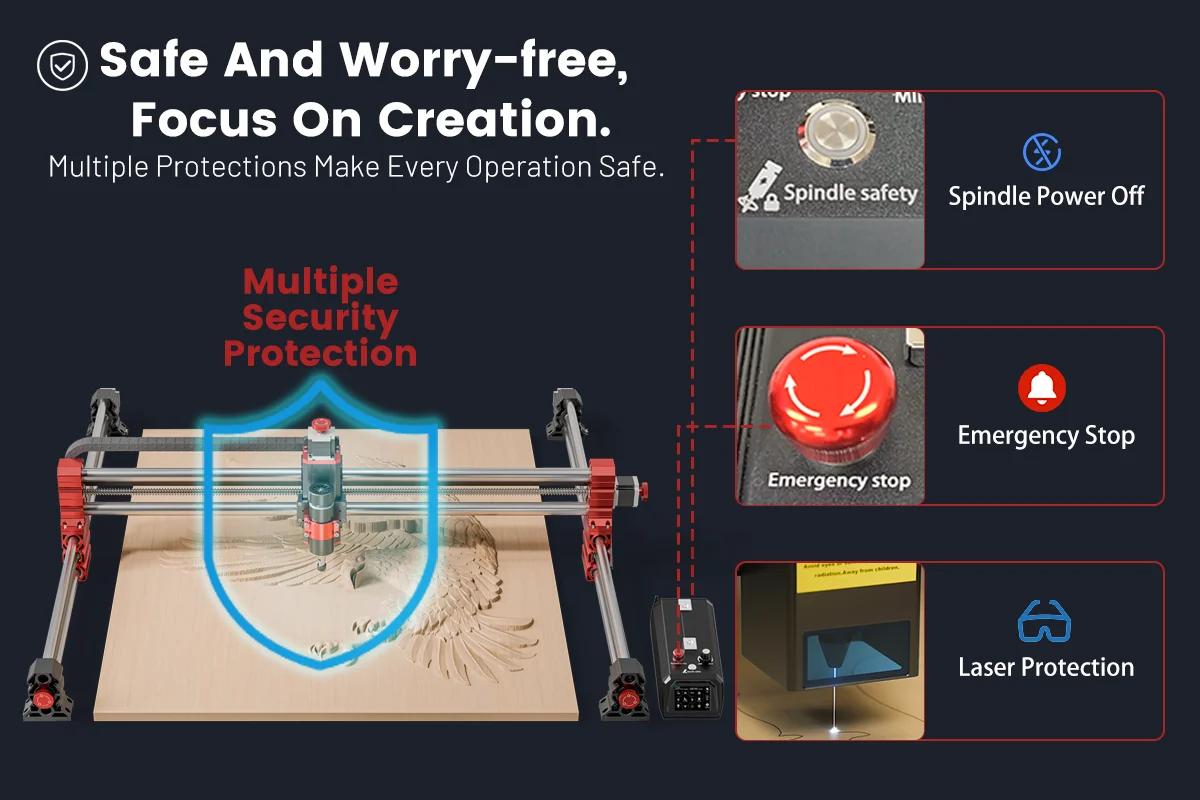

Soporte de parada de emergencia
Soporte de control de velocidad
Soporte de control de configuración de herramientas

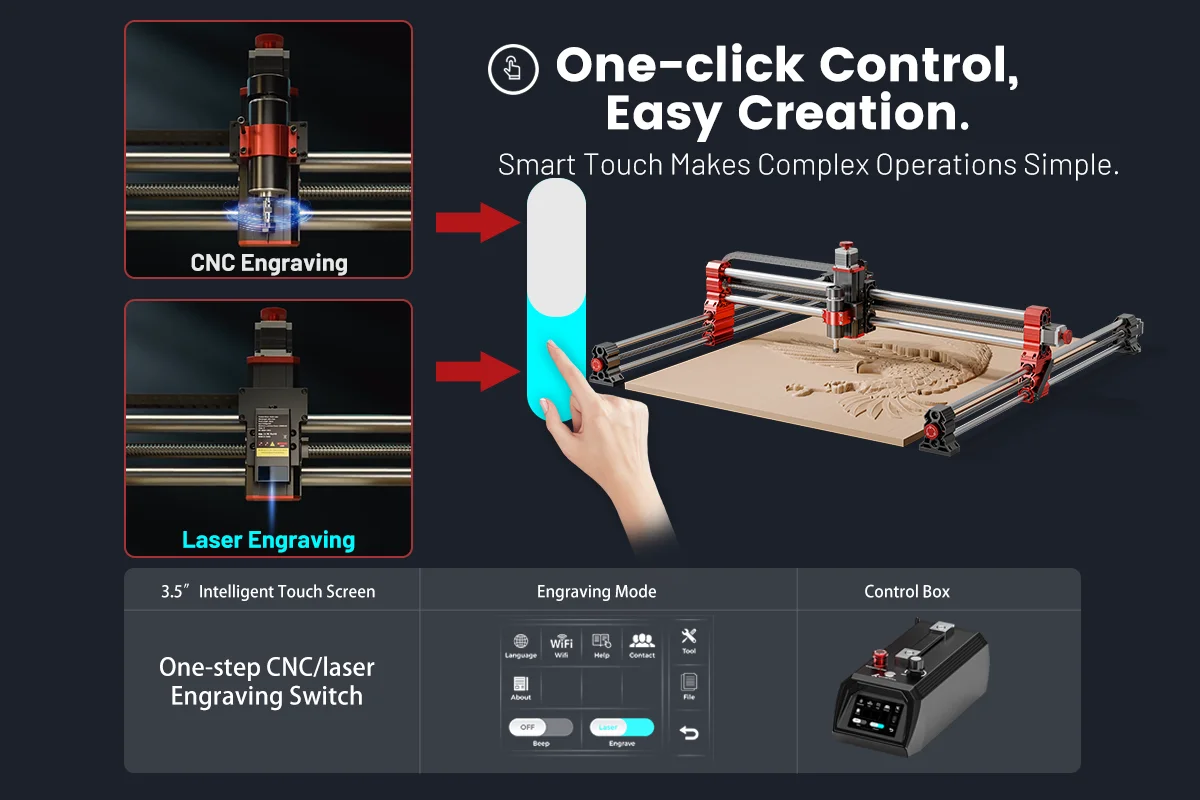

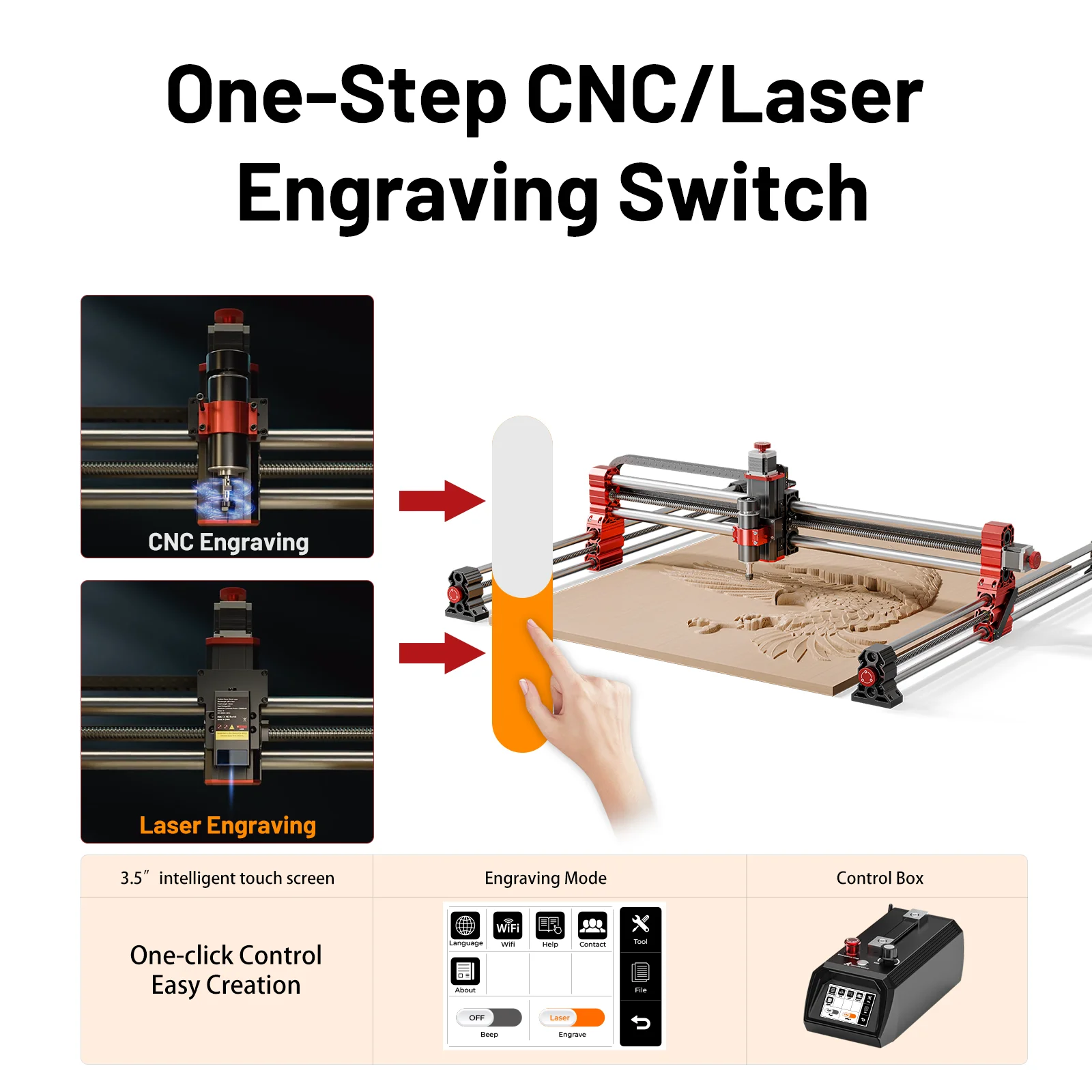

Commutación de función láser/CNC compatible
Soporte de calibración de precisión
Compatible con cambio de idioma (chino/inglés/alemán/ruso/japonés/francés/portugués/español)
Soporte de ayuda en línea
Parámetros de compatibilidad Software de programación Artcam, Fusion360, EASEL, Carveco Maker, etc.
Sistema de soporte MacOS\Windows\Linux
Idioma del software: chino\inglés\español\alemán\Francia\ruso\portugués\italiano\japonés\coreano\turco
El software de grabado admite formatos: lbrn, BMP, JPG, PNG, GCODE
Formato de archivo de grabado:.nc
Certificación de seguridad CE-EMC/CE-LVD/CE-MD/CE-RED/ROHS/FCC-Sdoc/FCC-ID
Temperatura de trabajo 0~40 ℃
