Longitud del Cable
Color
Descripción

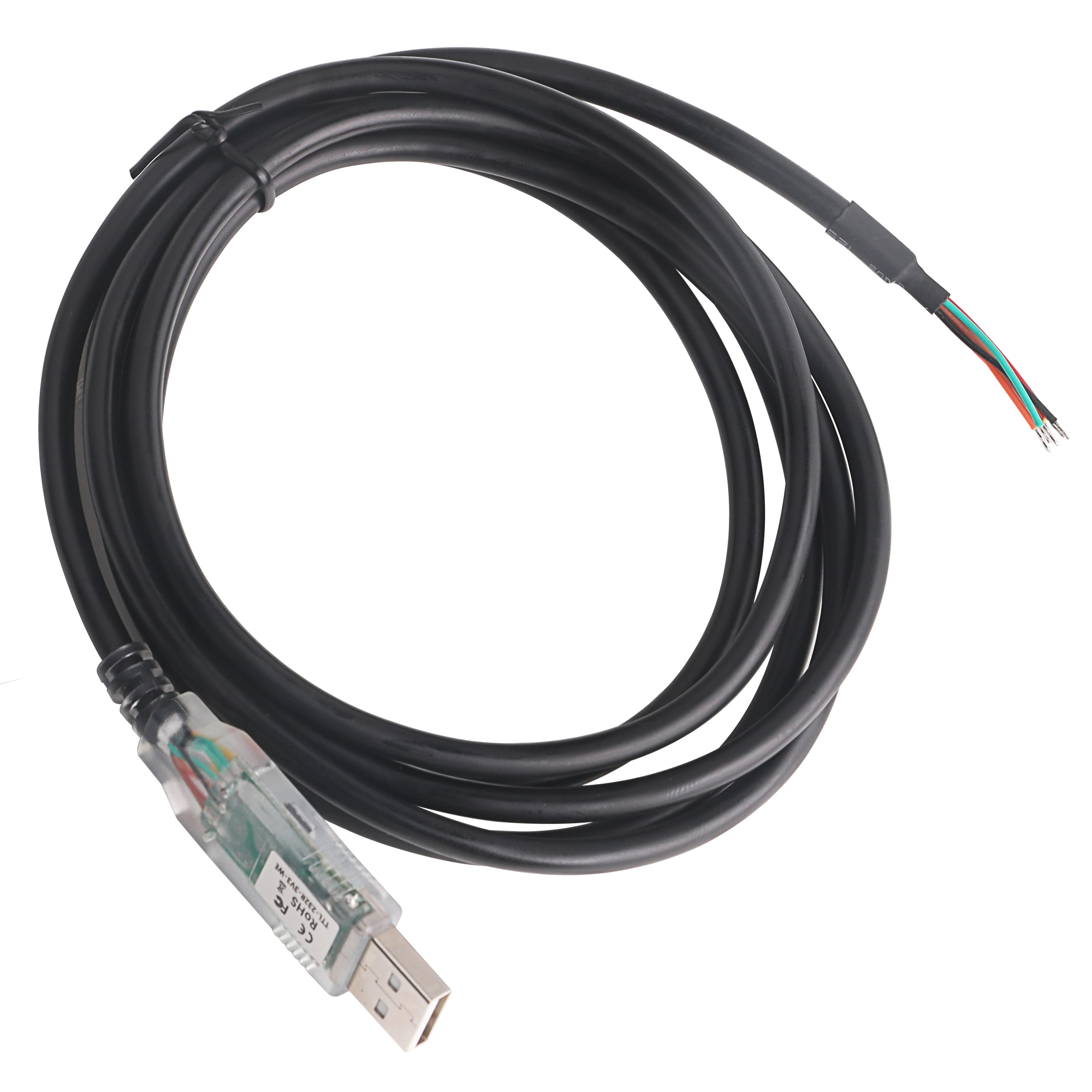

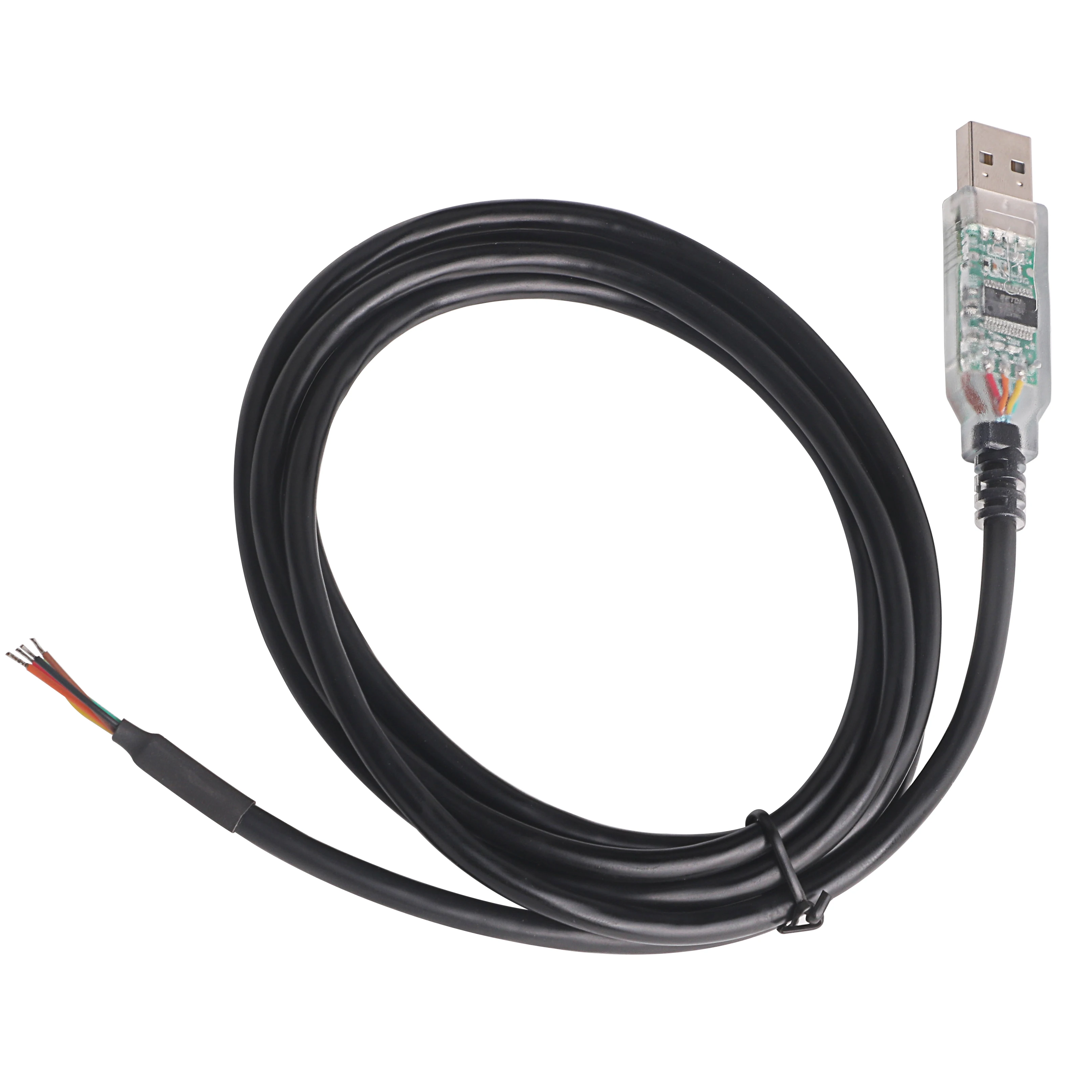

CABLE ADAPTADOR DE CONVERTIDOR SERIAL USB FTDI FT232RL, 1/2, 2/1/2"
Conector A: USB 2,0 A macho
Conector B: Extremo del cable
Chip original: FTDI FT232RL
Compatible con todos los Windows, Mac OS, Linux, Vista, Wince , Vista, Android , etc.
Longitud: 6 pies/180cm
USB 3,3 V TTL UART NIVEL o USB 5V TTL UART NIVEL OPCIONAL
USB 2,0 transparente, con luces LED
TTL-232R-3V3-WE/TTL-232R-5V
Material: chaqueta de PVC, cables de cobre desnudo

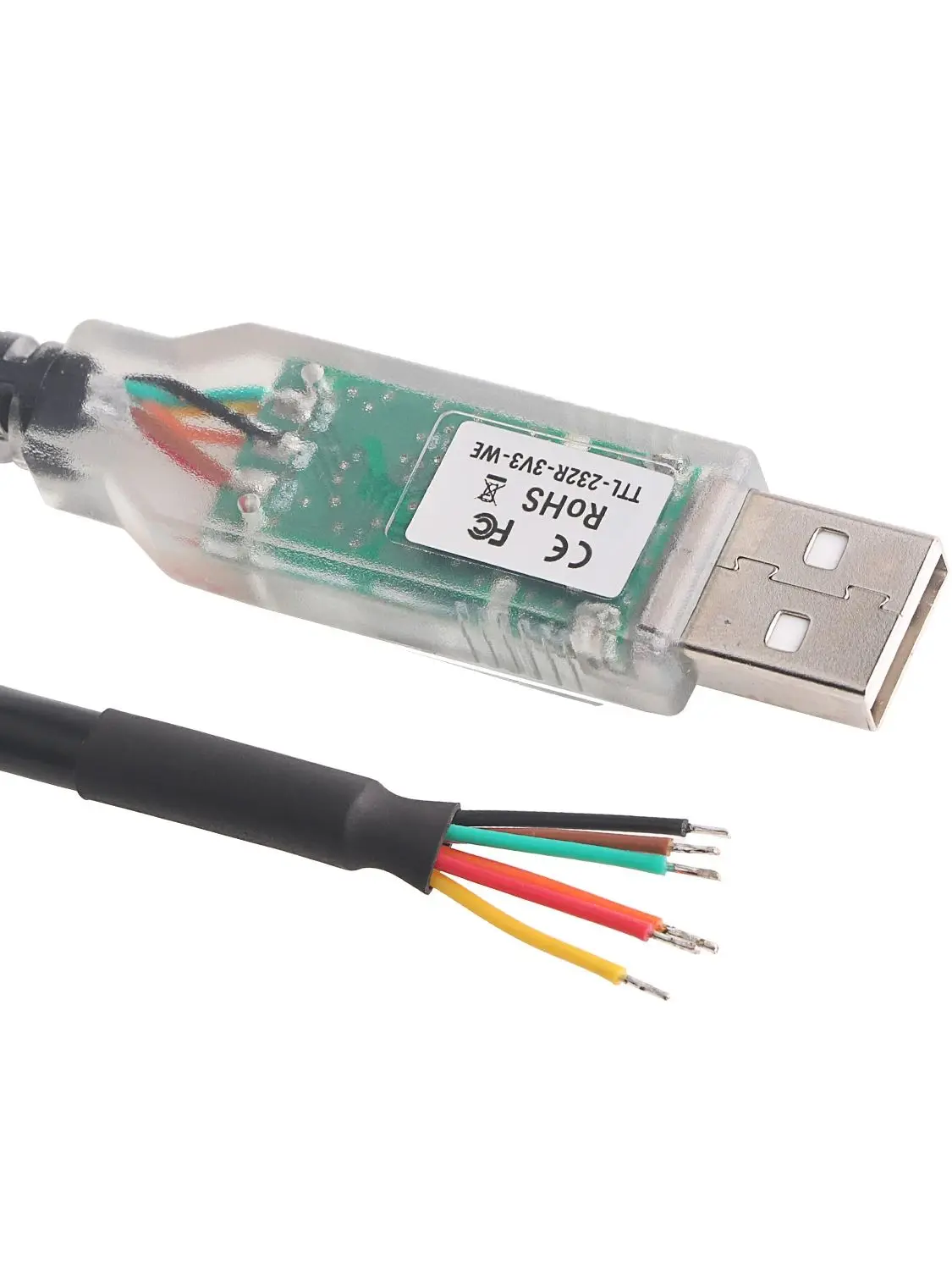

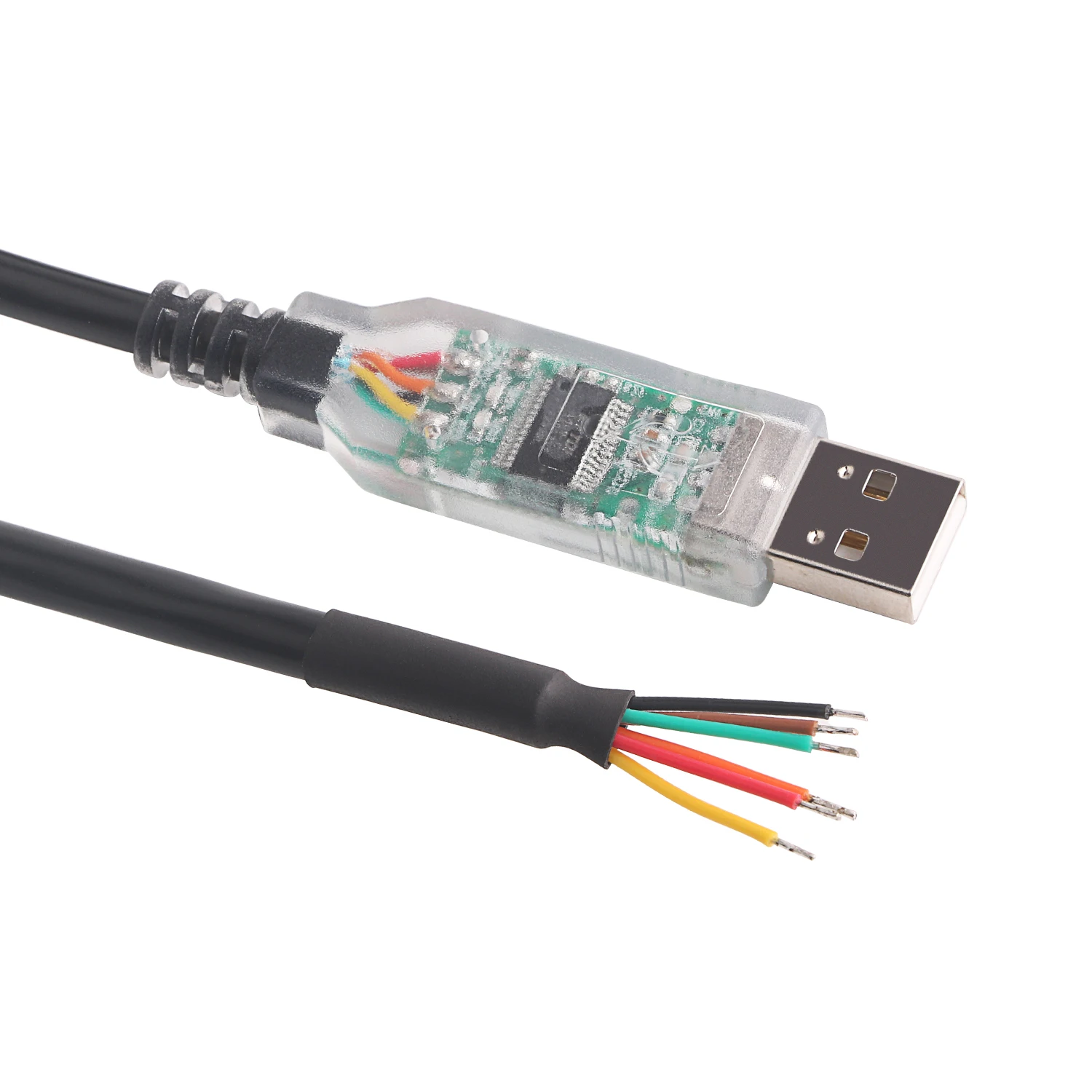

Cableado Pinout: GND-Negro, CTS-Marrón, VCC - 5V, TXD-Naranja, RXD-Amarillo, RTS-Verde
Acerca de FTDI FT232RL
El FT232RL es una interfaz UART de USB a serie con las siguientes características avanzadas:
Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.
Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.
Descriptores de dispositivos de almacenamiento EEPROM de 1024 bits totalmente integrados y configuración de E/S CBUS.
Resistencias de terminación USB totalmente integradas.
Generación de reloj totalmente integrado sin cristal externo requerido más Selección de salida clcok opcional que permite una interfaz sin pegamento a MCU externo o FPGA.
Velocidades de transferencia de datos de 300 baudios a 3Mbaud (RS422, RS485, RS232) a niveles TTL.
Búfer de recepción de 128 bytes y búfer de transmisión de 256 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.
Característica única de USB FTDIChip-ID.
Pines de E/S CBUS configurables.
Transmite y recibe señales de accionamiento LED.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
FIFO recibe y transmite memorias intermedias para un alto rendimiento de datos.
Opciones de interfaz de bit Bang síncrono y asíncrono con luces estroboscópicas RD # y WR #.
Dispositivo suministrado preprogramado con número de serie USB único.
Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel integrado + 3,3 V para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz lógica entre + 1,8 V y + 5V.
Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.
Unidad de salida de PIN de E/S configurable.
Circuito integrado de encendido y reinicio.
Filtrado de suministro AVCC totalmente integrado: no se requiere filtrado externo.
Opción de inversión de señal UART.
+ 3,3 V (usando oscilador externo) a + 5,25 V (Oscilador interno) Operación de suministro único.
Bajo funcionamiento y corriente de suspensión USB.
Bajo Consumo de ancho de banda USB.
Controlador de host UHCI/OHCI/EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C.
Disponible en paquetes compactos Pb-free de 28 pines SSOP y (ambos cumplen con RoHS)
Para el controlador FTDI VCP, haga clicPara descargar.
Por favor, lea elY.
