Descripción
Características:
Alto orden, tamaño compacto, baja pérdida de inserción, alta selectividad, manipulación de potencia moderada
Aplicaciones:
Protección de subbanda de posicionamiento por satélite (GPS L2, Beidou B2, etc.)
Diseñado específicamente para eliminar señales de banda de 1200 MHz de señales de RF de banda ancha
Laboratorio y otras aplicaciones de alta selectividad

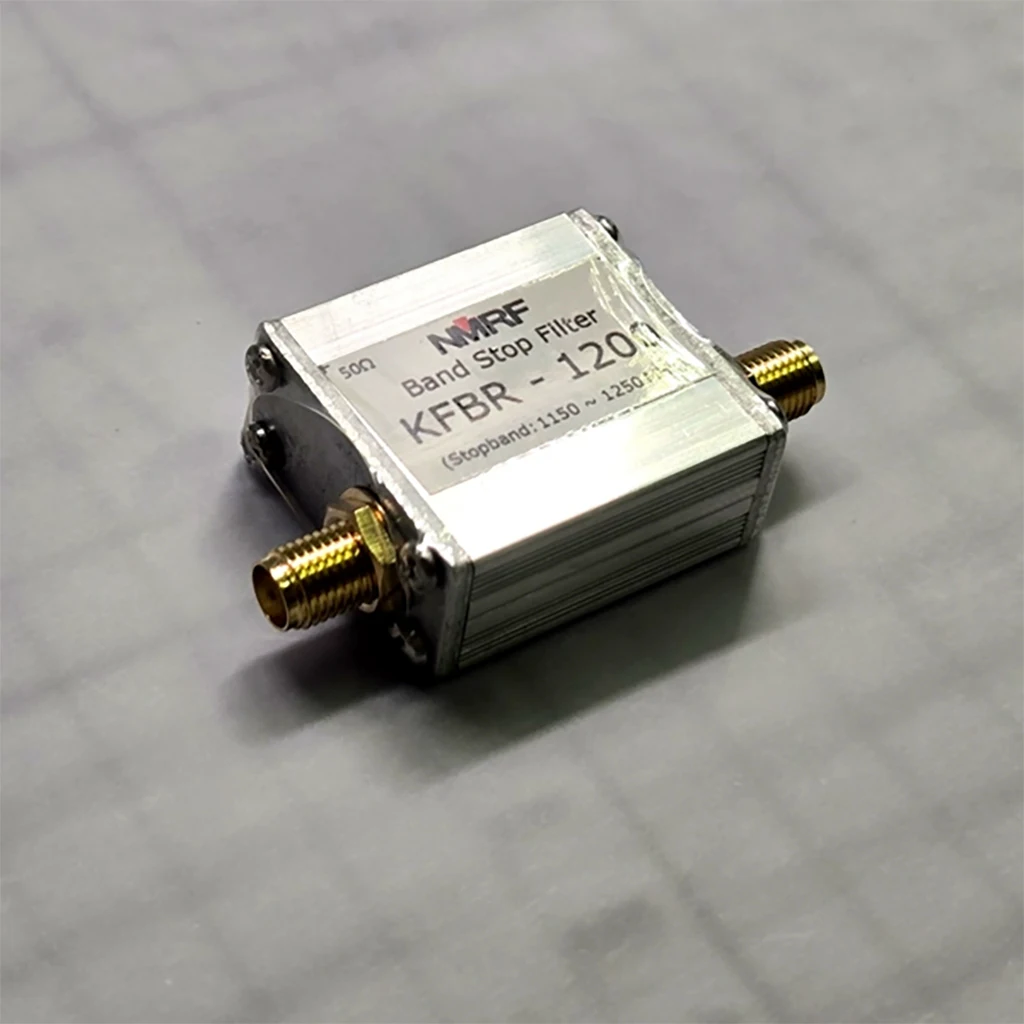

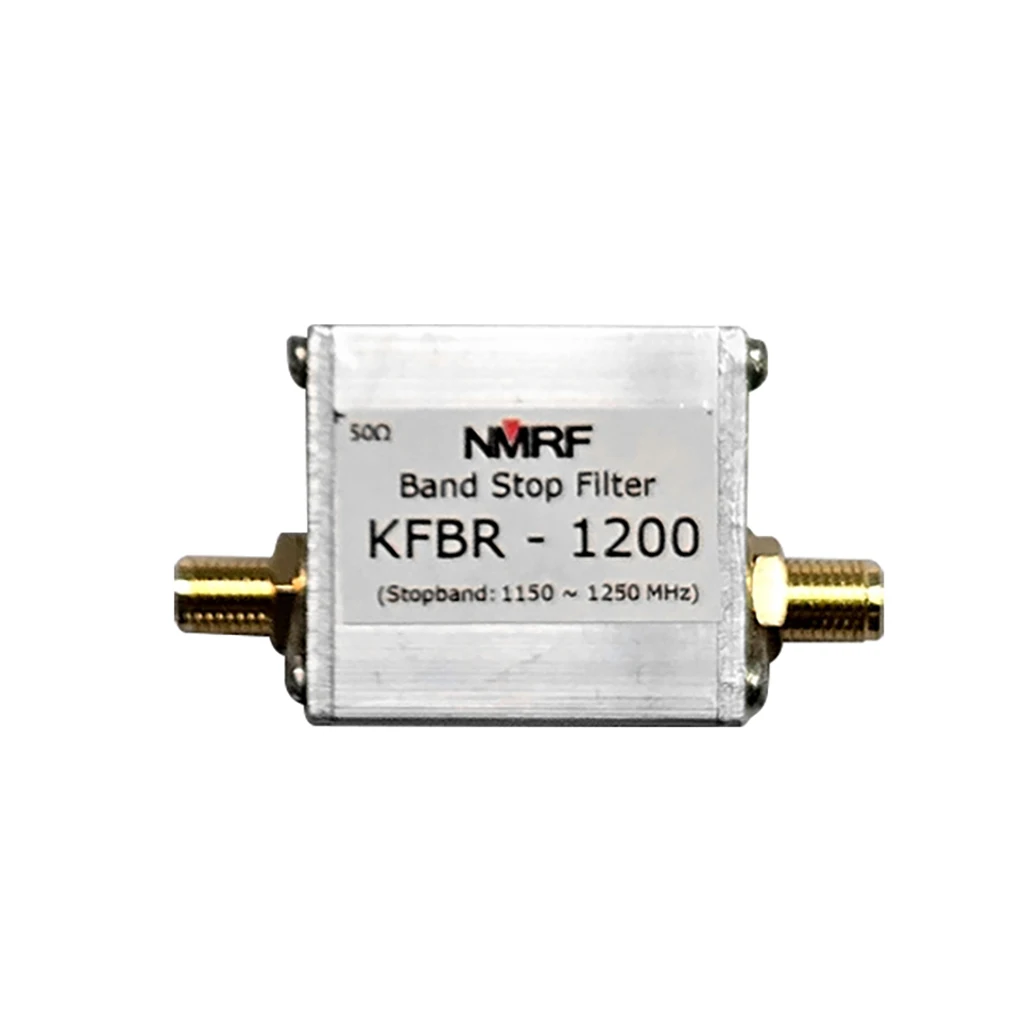

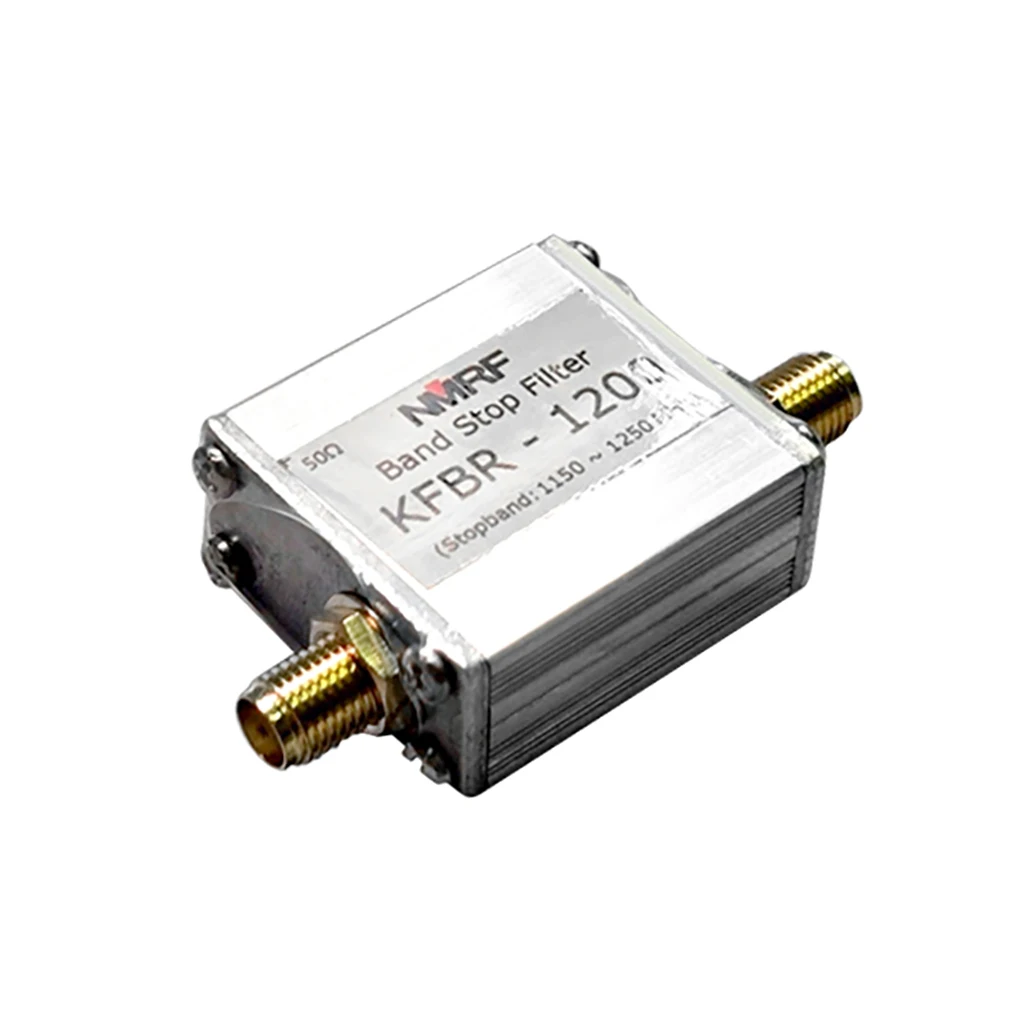

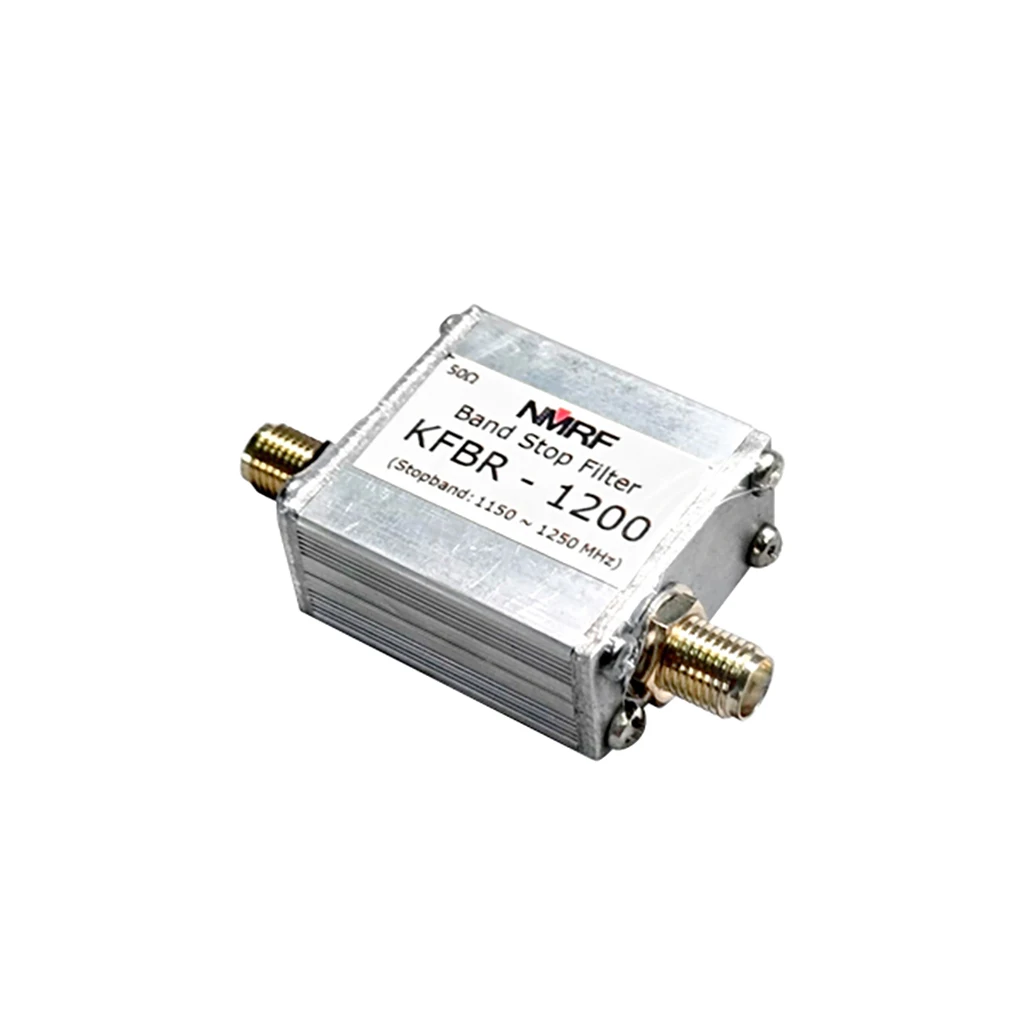

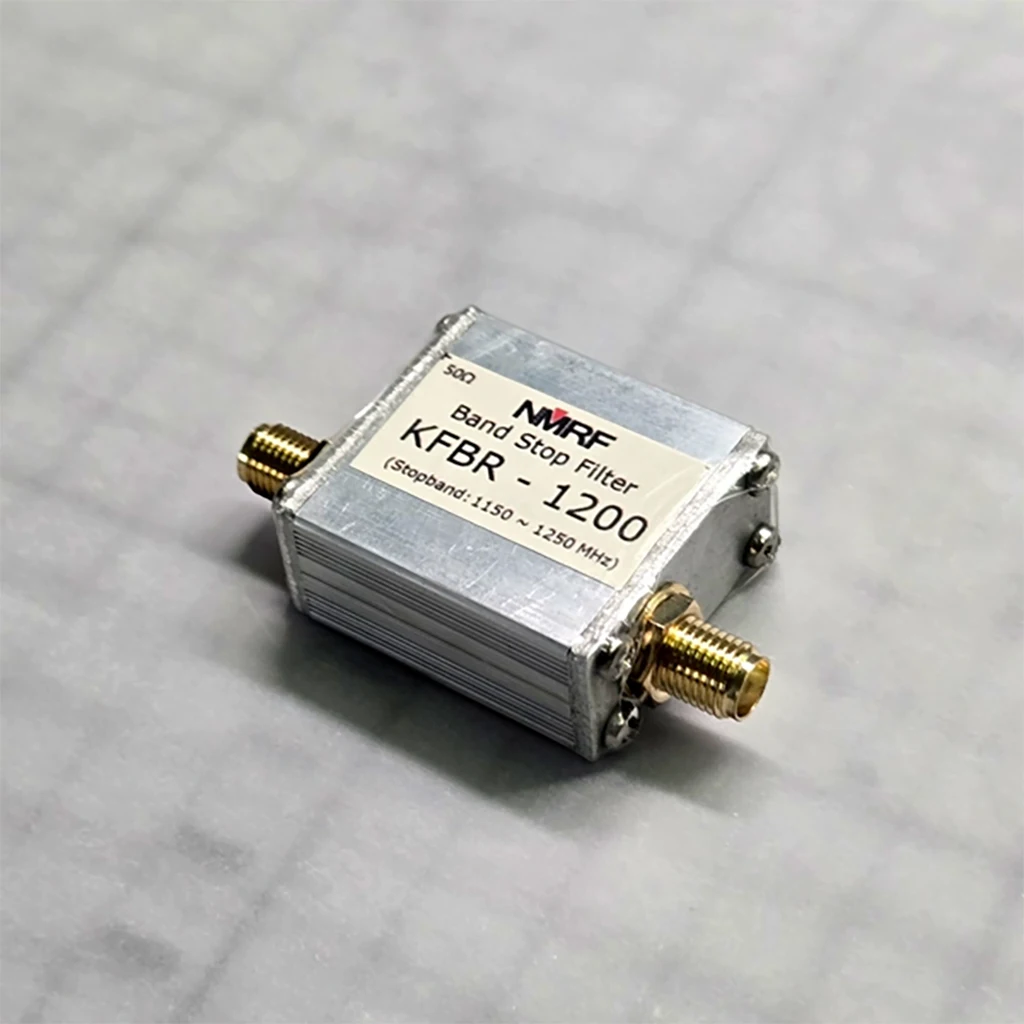

Modelo: KFBR-1200
Impedancia: 50 ohmios
Frecuencia central: 1200 MHz
Pérdida de inserción de frecuencia central: ≥ 45 dB
Banda de tope de 40 dB: 1150-150 MHz
Borde de banda pasada de 3 dB: 1000–1350 MHz
Pérdida de inserción de banda pasada: 2,5 dB @ CC-100 MHz
5,0 dB a 1350 a 3000 MHz
Manejo de potencia máxima: 5 W (37 dBm)

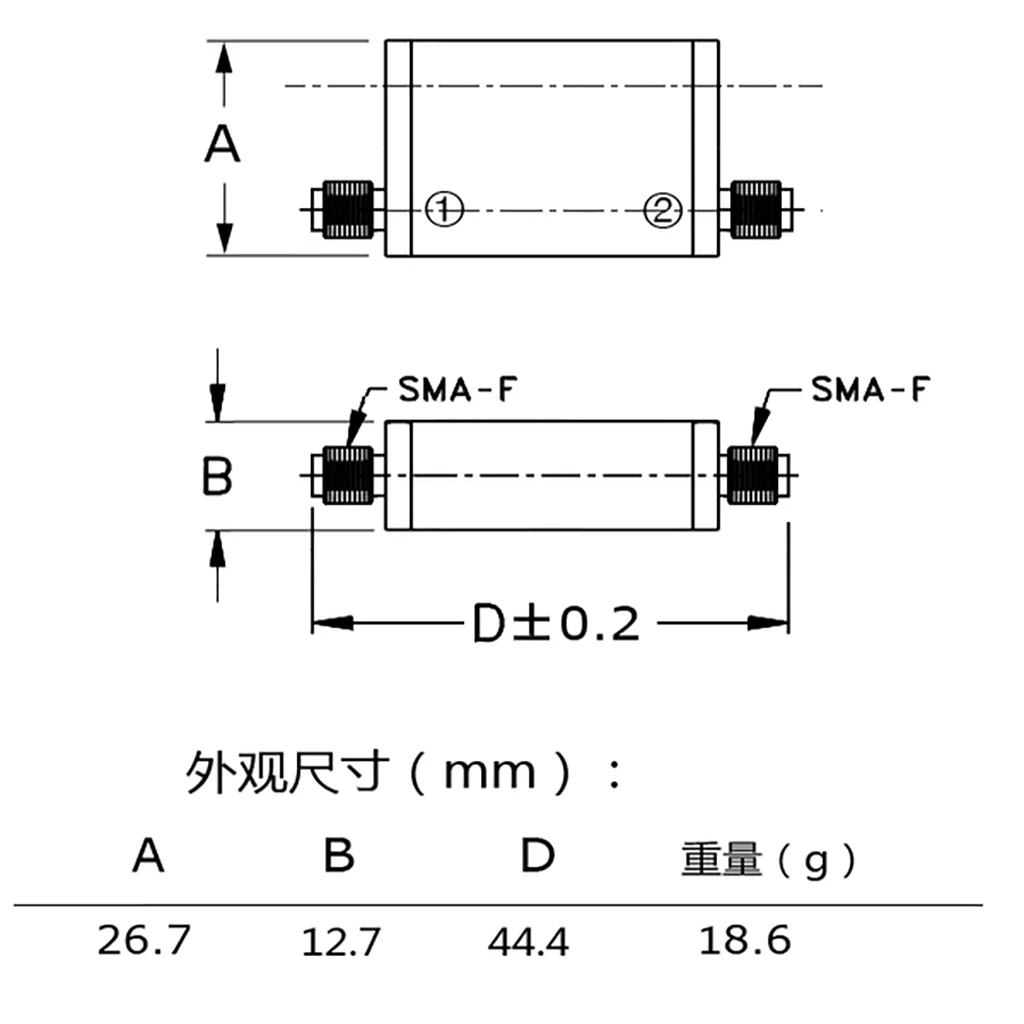

Interfaz: SMA-F, SMA-F

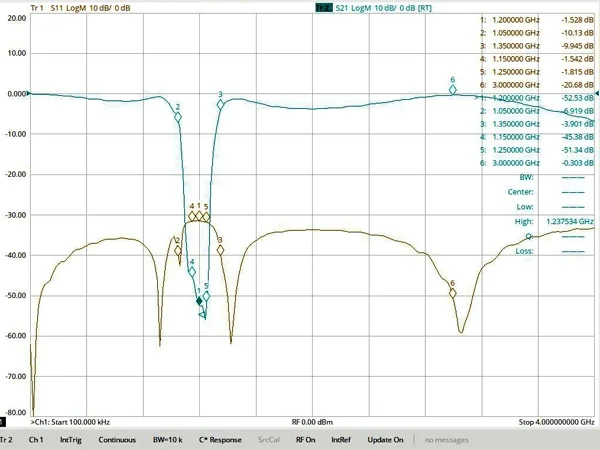

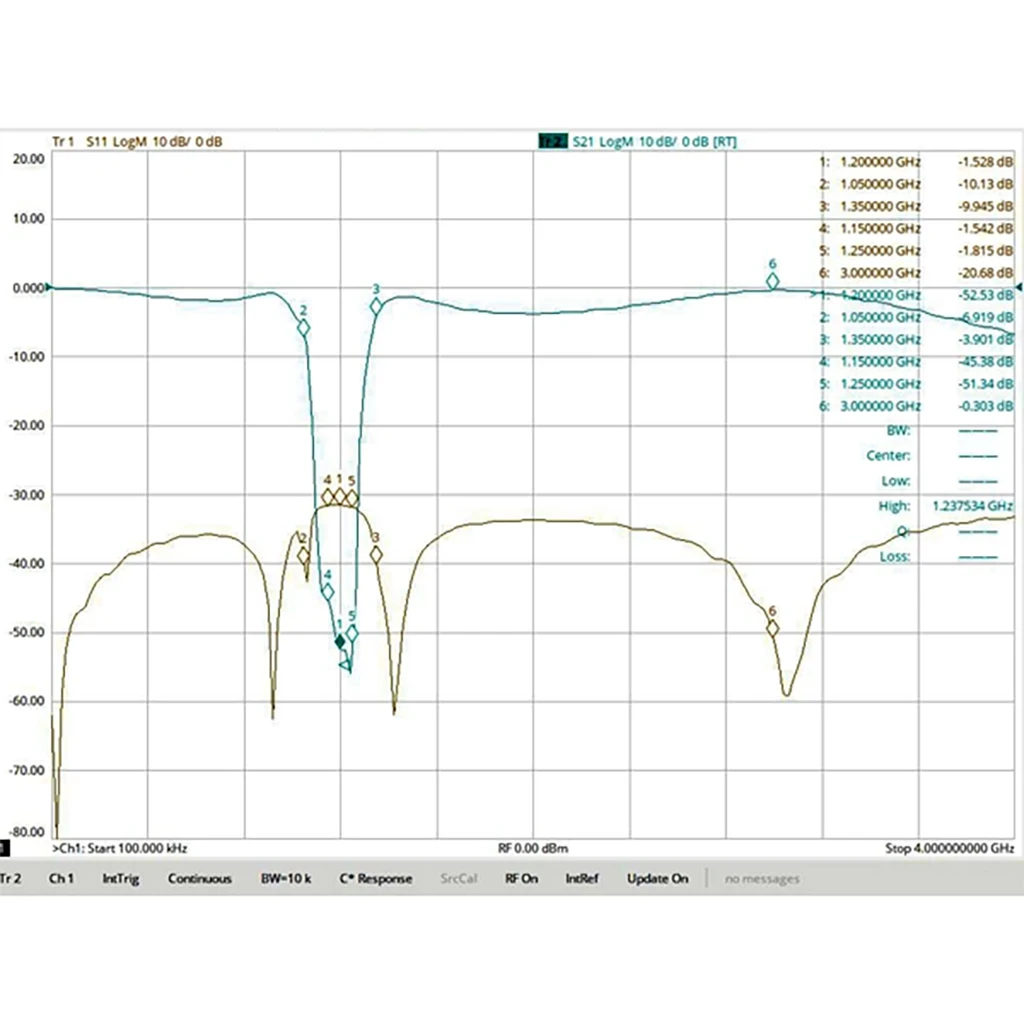

Trama de respuesta de frecuencia (rango de frecuencia de escaneo: 0,1 a 4000 MHz, línea amarilla: S11, línea azul: S21, escala vertical: 10 dB por división):
