Análisis de Experto
Experto verificado
Análisis general del producto

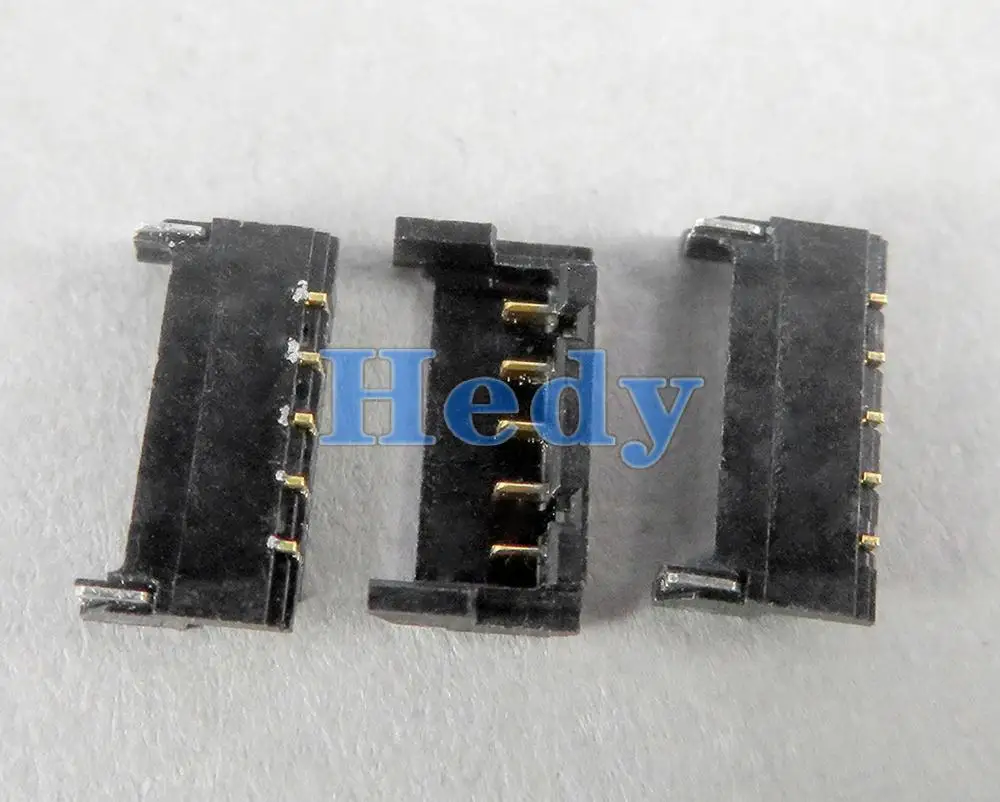

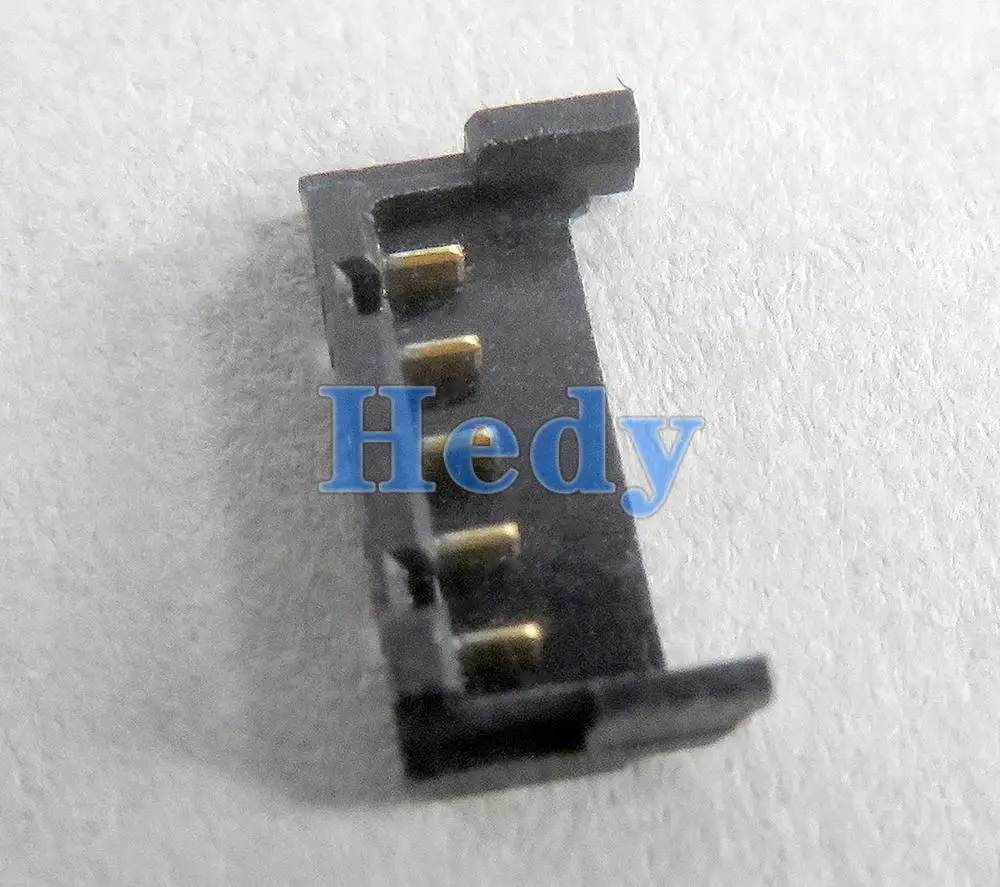

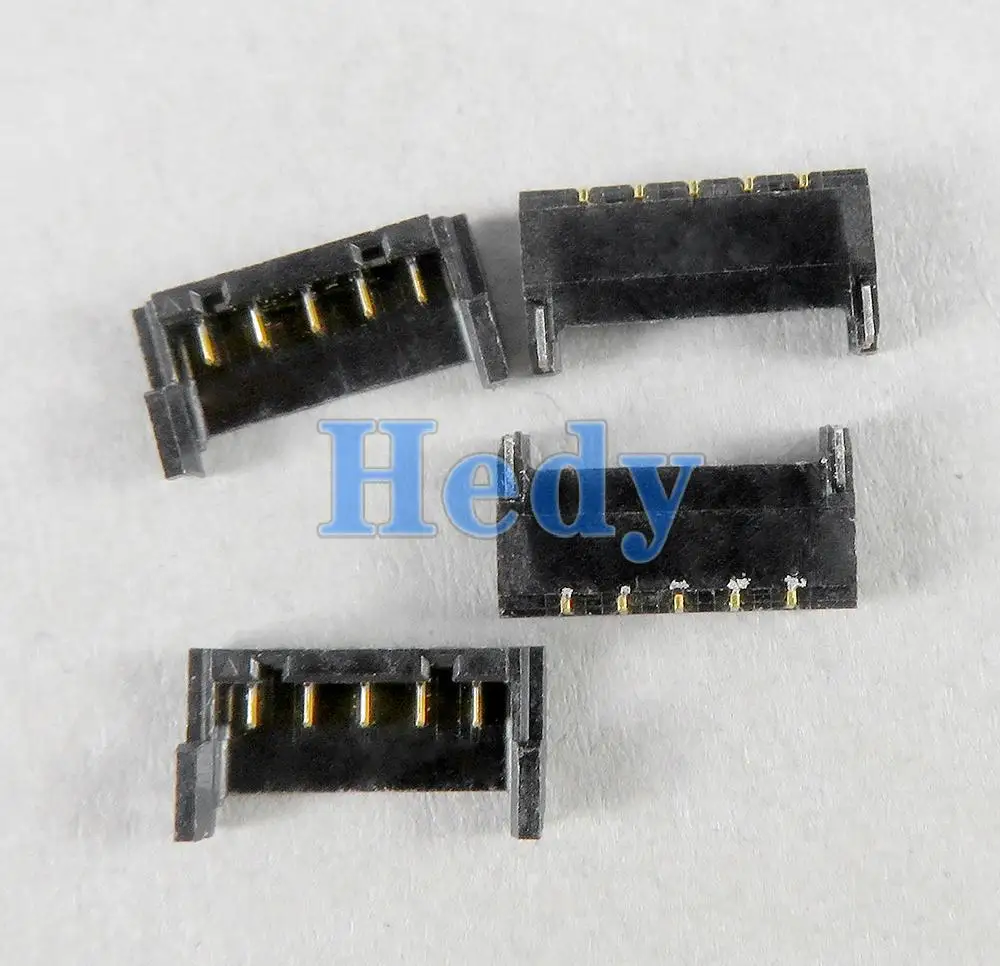

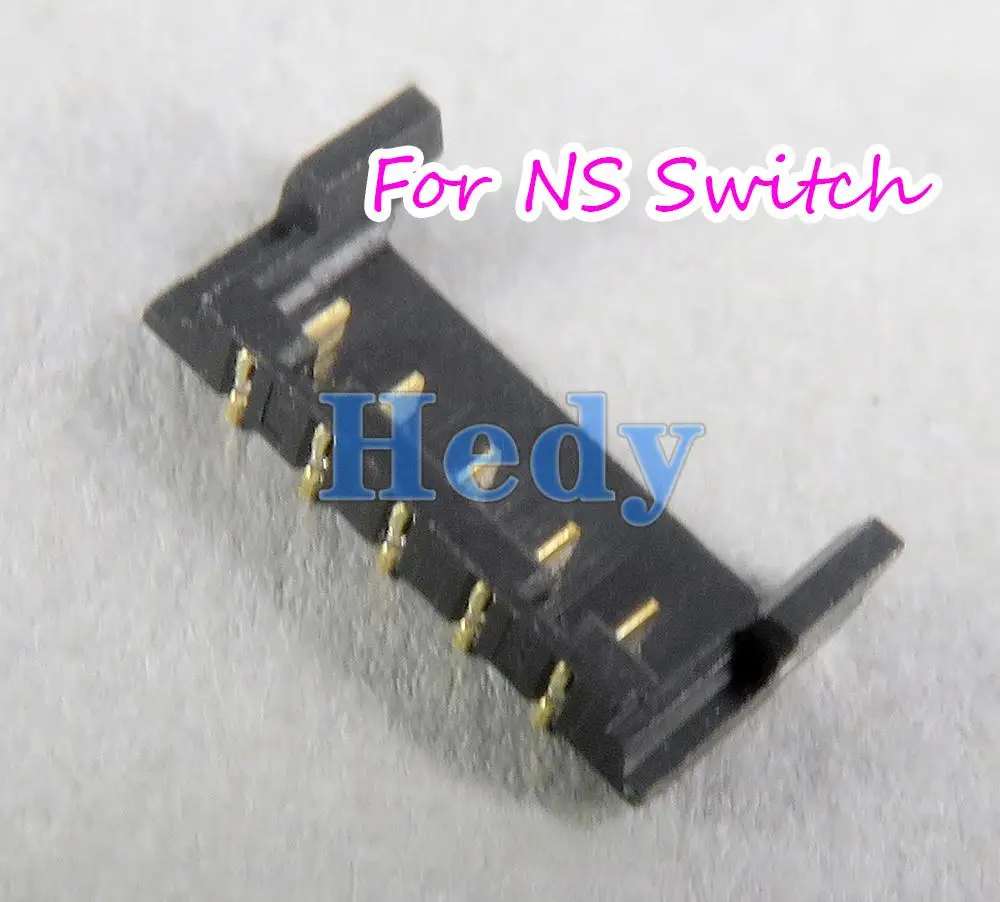

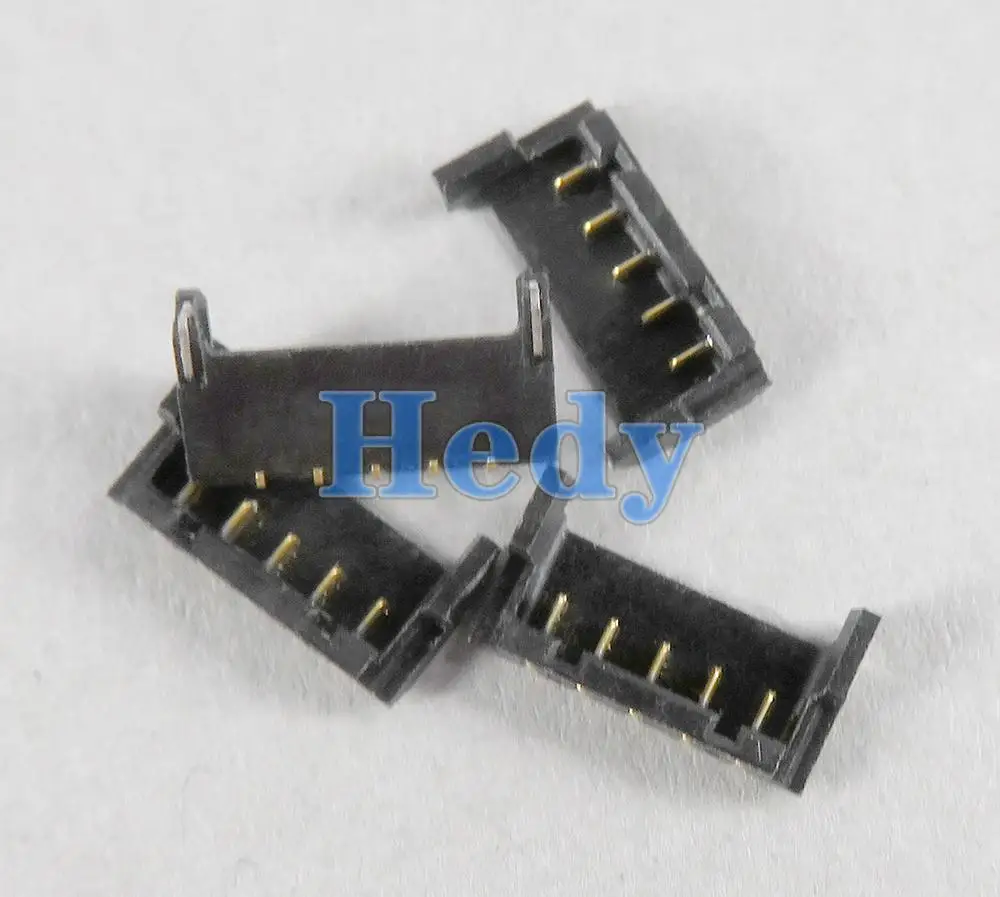

Tras varias semanas utilizando este repuesto de toma de batería de 5 pines para Nintendo Switch en diferentes consolas, puedo ofrecer una perspectiva técnica basada en la realidad del taller. Se trata de un componente esencial para reparaciones de placa base donde el conector original se ha desoldado, dañado o presenta contacto intermitente. En mi experiencia, este tipo de componentes es fundamental cuando se trabaja con unidades que han sufrido manipulaciones previas o descensos accidentales que comprometen los puntos de soldadura.
La presentación en lote de dos unidades resulta adecuada para el entorno profesional, ya que permite realizar pruebas sin riesgo y conservar un repuesto adicional. He aplicado estos conectores tanto en modelos originales como en consolas con modificaciones, obteniendo resultados satisfactorios cuando la instalación se ejecuta correctamente.
Calidad de construcción y materiales
Los pines de contacto muestran tolerancias dimensionales aceptables para microelectrónica de consumo. El metal empleado mantiene buena conductividad tras múltiples ciclos térmicos durante la soldadura. He observado que el recubrimiento superficial resiste adecuadamente el estaño fundido sin oxidarse prematuramente, aunque recomiendo usar flujo de calidad apropiado para evitar puentes entre contactos adyacentes.
La base del conector presenta un grosor consistente que facilita la manipulación bajo microscopio. Los pines están alineados con precisión suficiente para coincidir con los pads de la placa original, pero he detectado variaciones mínimas de posición entre unidades distintas dentro del mismo lote. Esta dispersión no afecta la funcionalidad final siempre que se aplique la técnica correcta de colocación.
Compatibilidad y rendimiento

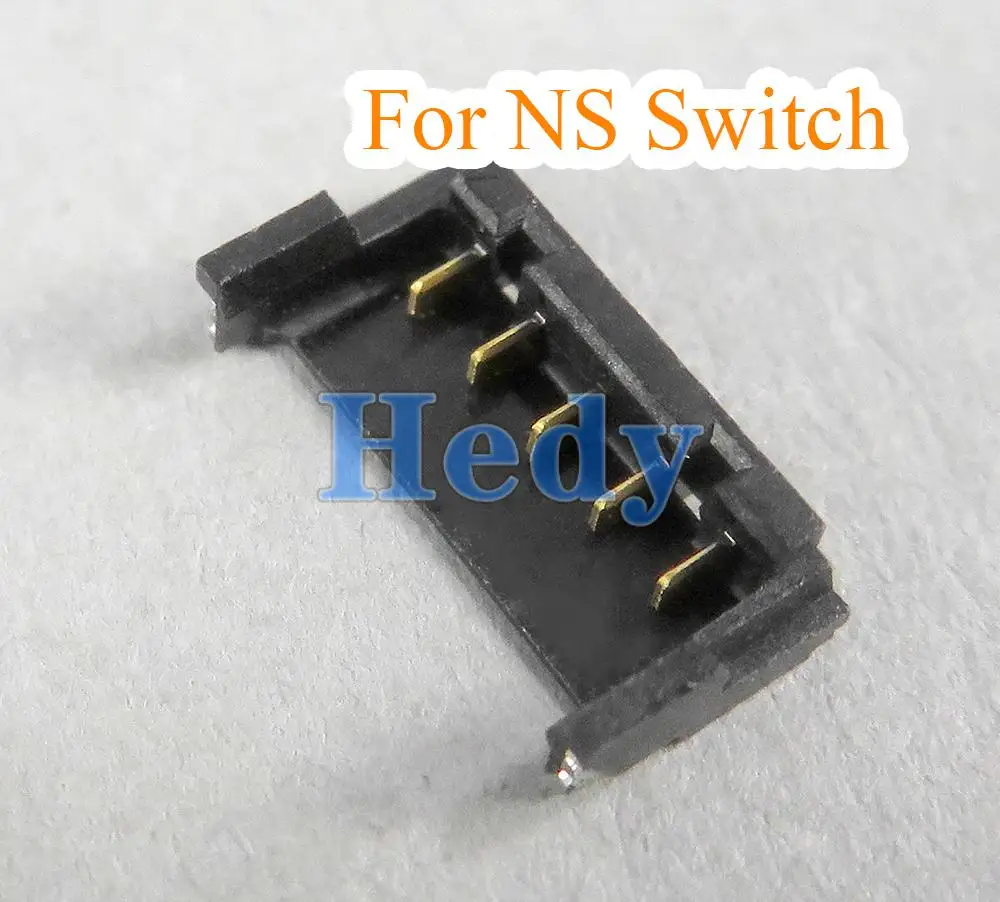

Este componente se ajusta específicamente a la configuración de 5 pines característica de la placa base Nintendo Switch. Antes de proceder con cualquier intervención, es imprescindible verificar físicamente que la orientación y distribución coinciden exactamente con el modelo original de la unidad que estamos reparando. En mi práctica habitual, he identificado diferencias sutiles entre revisiones de fabricación que pueden comprometer la compatibilidad si no se verifica previamente.
La resistencia eléctrica medida tras la instalación se mantiene dentro de parámetros normales para este tipo de conexión. Las pruebas funcionales con cargadores oficiales y terceros confirman carga estable sin interrupciones ni sobrecalentamientos anómalos. El rendimiento es indistinguible del componente original cuando se ejecuta correctamente la operación de sustitución.
Puntos fuertes y aspectos mejorables
Aspectos positivos:
La entrega en doble unidad proporciona margen de seguridad para técnicas que requieren corrección sobre el trabajo inicial
Conductividad mantenida tras procesos repetidos de calentamiento durante soldadura
Dimensiones físicas compatibles con equipos estándar de microelectrónica
Áreas de mejora:
El lote no incluye documentación técnica específica ni guía de ubicación de pines
Carece de herramientas especializadas necesarias para la instalación adecuada
No se especifican temperaturas recomendadas para el proceso de soldadura
En comparación con repuestos similares disponibles en el mercado, este producto se sitúa en un segmento competitivo de relación calidad-precio, aunque algunos competidores ofrecen documentación más completa para técnicos principiantes.
Veredicto del experto
Este repuesto representa una solución viable para profesionales con experiencia demostrable en microsoldadura sobre placas base de consolas. La calidad de los componentes permite recuperar funcionalidad completa cuando la reparación se realiza siguiendo protocolos adecuados. Sin embargo, su utilidad queda limitada a técnicos especializados debido a la complejidad inherente del procedimiento.
Recomendaciones prácticas de uso:
Calibrar estación de aire caliente según perfil de componentes SMD antes de comenzar
Utilizar microscopio con iluminación lateral para visualizar correctamente cada pin
Aplicar estaño con bajo contenido en plomo para mejor control térmico
Verificar continuidad multímetro antes de reensamblar la consola
Limpiar restos de flux con alcohol isopropílico grado electrónico
Esta pieza no sustituye conocimientos previos en electrónica. Su adquisición debe acompañarse de formación técnica adecuada y herramientas especializadas apropiadas para trabajar con componentes miniaturizados de placa base.
