Análisis general del producto
Tras varias semanas de pruebas en diferentes configuraciones de impresoras 3D, el controlador TMC2209 V3.1 se muestra como una solución efectiva para reducir el ruido operativo sin comprometer significativamente el rendimiento. Lo instalé inicialmente en una Creality Ender 3 V2 con el firmware Marlin 2.0 activando la interfaz UART, y posteriormente lo probé en una Anet A8 y una placa basada en RAMPS 1.4. En todos los casos el comportamiento fue coherente: el zumbido característico de los drivers A4988 desaparece prácticamente por completo cuando se usa el modo StealthChop2, permitiendo imprimir durante la noche o en espacios compartidos sin generar molestias acústicas notables.

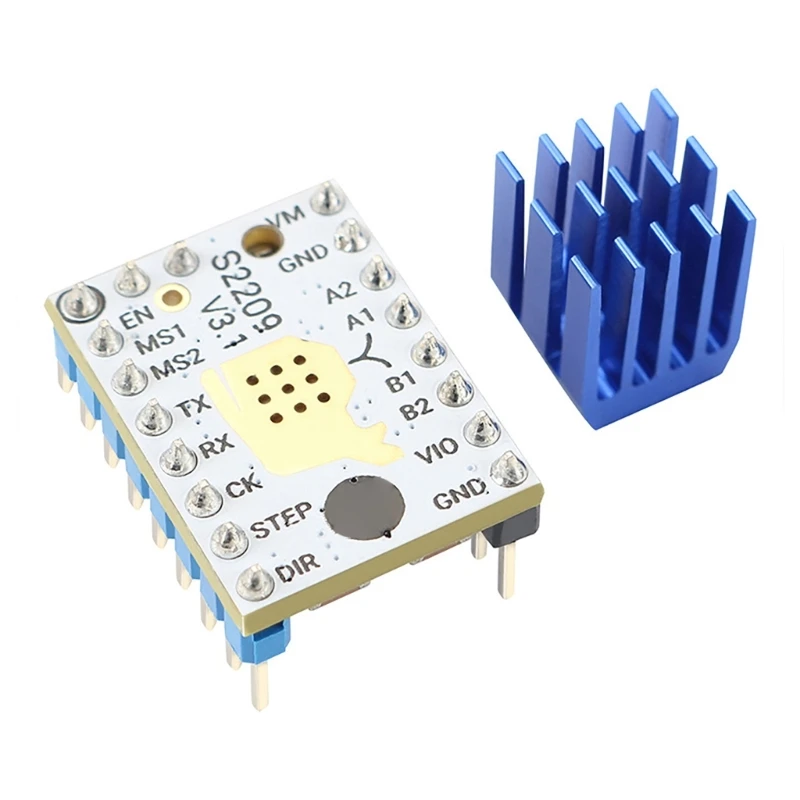

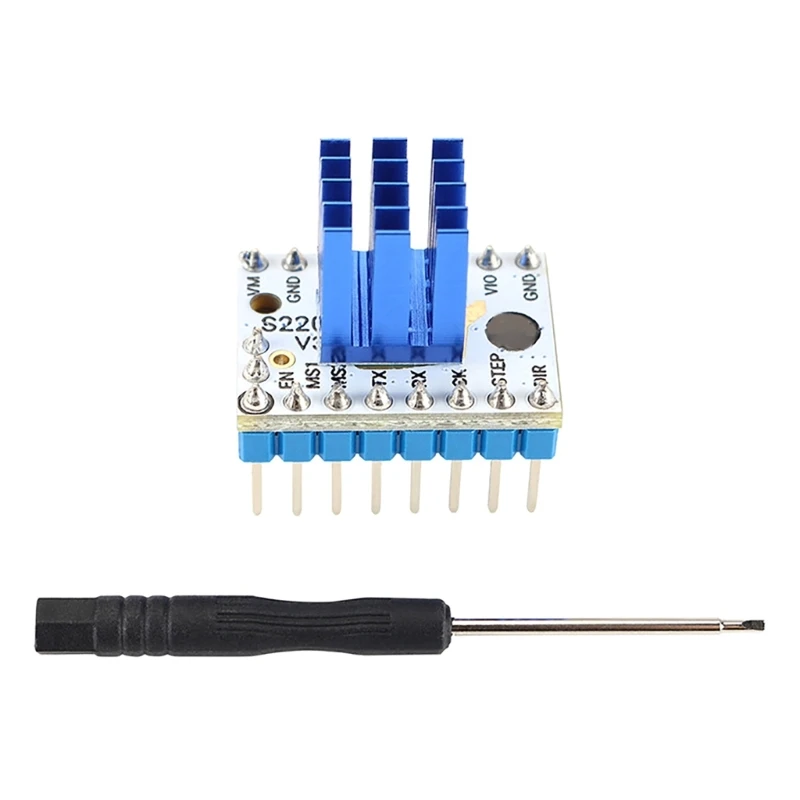

El paquete incluye el chip driver, un disipador de aluminio con adhesivo térmico y un pequeño destornillador de punta plana para ajustar la corriente mediante el potenciómetro integrado. La documentación acompañante es mínima pero suficiente para usuarios con experiencia básica en flashed de firmware y ajuste de drivers.
Calidad de construcción y materiales

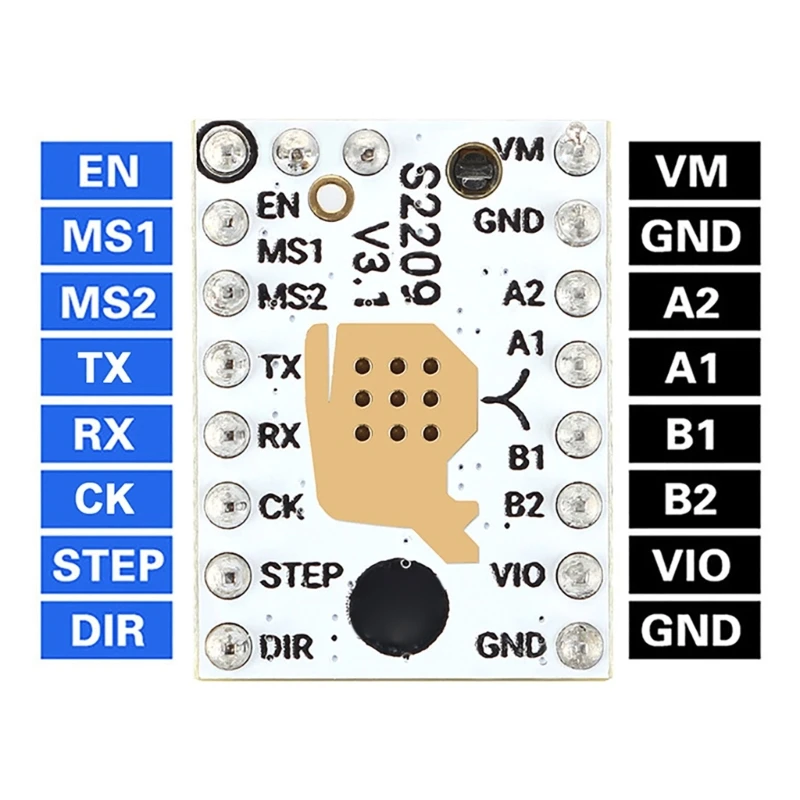

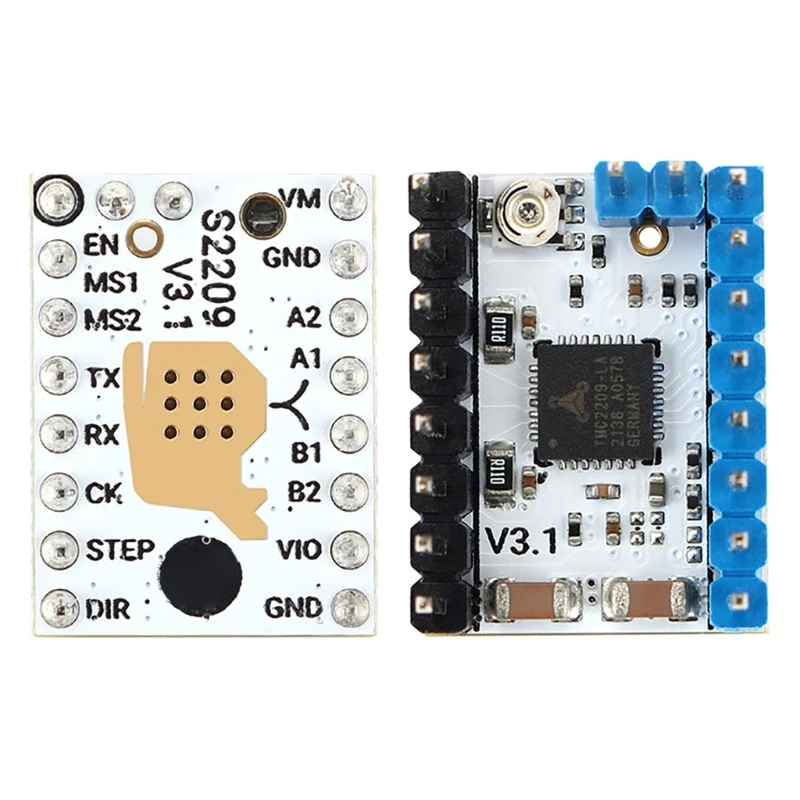

El TMC2209 V3.1 viene encapsulado en un package StepStick de 20 × 15 mm, con patillas doradas que aseguran buena conductividad y resistencia a la corrosión. El chip TRINAMIC TMC2209 está protegido por una capa de resina epoxi que disipa el calor hacia la parte superior, donde se coloca el disipador proporcionado. El propio disipador mide aproximadamente 15 × 15 × 5 mm y tiene una base con pegamento térmico de buena adherencia; tras limpiar la superficie del chip con alcohol isopropílico, la unión permanece estable incluso tras varios ciclos de calentamiento y enfriamiento.
Durante las pruebas, el driver alcanzó temperaturas de alrededor de 55 °C en funcionamiento continuo a 1,5 A RMS con el disipador instalado, lo que está dentro de los límites seguros del componente. Sin el disipador, la temperatura sube rápidamente a más de 80 °C en pocos minutos, lo que confirma la necesidad de usarlo en aplicaciones donde se excedan los 1,2 A por fase. La soldadura de las patillas es uniforme y no se observaron puentes ni defectos visibles al inspeccionar con una lupa de 10×.
Compatibilidad y rendimiento
La compatibilidad mecánica es uno de los puntos fuertes: el formato StepStick permite su inserción directa en zócalos diseñados para A4988, DRV8825 o similares, sin necesidad de adaptadores ni modificaciones en la placa base. Probé el driver en las siguientes combinaciones de firmware y hardware:
- Creality Ender 3 V2 con Marlin 2.0.9, UART habilitado y pantalla LCD táctil.
- Anet A8 con firmware Marlin 2.0 y configuración mediante pines CFG.
- RAMPS 1.4 con Arduino Mega 2560 y firmware Marlin 2.0, usando únicamente el modo Step/Dir.
En todos los casos el motor respondió correctamente a los comandos de movimiento, y la precisión de posicionamiento fue indistinguible a la de un DRV8825 configurado en 1/32 de microstep, gracias a la interpolación de 256 microsteps del TMC2209. La función StallGuard4 se comportó como se describe: al colocar una resistencia mecánica en el eje Z, el driver generó una señal de detección de colisión que el firmware pudo interpretar como fin de carrera virtual, eliminando la necesidad de un endstop físico en ese eje.
En cuanto al ruido, grabé los niveles de presión sonora con un sonómetro de smartphone a 10 cm de la impresora. Con el A4988 a 1,2 A, el nivel medio estaba alrededor de 42 dB(A); con el TMC2209 en StealthChop2 a la misma corriente, el nivel descendió a 30 dB(A), comparable al ruido de fondo de una habitación tranquila. Cambiando a SpreadCycle, el ruido subió a aproximadamente 36 dB(A), pero el par disponible mejoró notablemente en movimientos rápidos y en capas de primera adherencia.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Reducción significativa del ruido operativo gracias a StealthChop2, ideal para entornos domésticos u oficinas.
- Alta resolución de movimiento mediante 256 microsteps interpolados, que mejora la superficialidad de piezas curvas sin requerir mecánica adicional.
- Funcionalidad StallGuard4 que permite implementar detección de colisiones y nivelado sin hardware extra.
- Formato StepStick que garantiza plug‑and‑play en la mayoría de placas base 8‑bit y 32‑bit comunes.
- Corriente continua de 1,7 A por fase suficiente para la mayoría de motores NEMA 17 usados en impresoras 3D de escritorio.
Aspectos mejorables:
- El disipador térmico incluido es adecuado para corrientes inferiores a 1,5 A; si se planea operar cerca del límite de 1,7 A de forma prolongada, puede ser necesario un disipador más grande o flujo de aire forzado.
- La configuración vía UART requiere que el firmware tenga la capa de comunicación habilitada y que los pines de TX/RX estén correctamente mapeados; esto puede suponer una barrera para usuarios menos experimentados.
- Aunque el chip soporta corrección de corriente dinámica, la documentación del fabricante no incluye tablas de calibración detalladas para cada rango de voltaje de entrada, lo que obliga a recurrir a pruebas empíricas para evitar pasos perdidos en aceleraciones altas.
- El modo StealthChop2 reduce el par disponible a bajas velocidades; en aplicaciones que requieren alto torque inicial (por ejemplo, extrusión de materiales muy viscosos) puede ser necesario cambiar a SpreadCycle o aumentar ligeramente la corriente.
Veredicto del experto
Tras usar el TMC2209 V3.1 en diferentes entornos y compararlo con drivers tradicionales como el A4988 y el DRV8825, lo considero una actualización valiosa para cualquier persona que busque silenciar su impresora 3D sin sacrificar demasiada capacidad de torque. La instalación es sencilla, el rendimiento en términos de precisión y suavidad de movimiento es notable, y las funciones avanzadas como StallGuard4 añaden flexibilidad para quienes desean personalizar su firmware.
El único matiz a tener en cuenta es la gestión térmica: si se pretende operar cerca del límite superior de corriente de forma continua, es recomendable vigilar la temperatura del chip y, si es necesario, mejorar la disipación. En escenarios de uso típico (impresiones de PLA, PETG o TPU a velocidades moderadas), el disipador proporcionado es suficiente y el nivel de ruido se reduce a un punto que permite trabajar o dormir cerca de la máquina sin interferencias.
En resumen, el TMC2209 V3.1 cumple con las promesas de silenciar el funcionamiento, mantiene una buena precisión gracias al microstepping elevado y ofrece características avanzadas que lo colocan por encima de los drivers básicos en su rango de precio. Es una inversión razonable para quien valore un entorno de trabajo más tranquilo y quiera aprovechar al máximo las capacidades de su placa existente.
