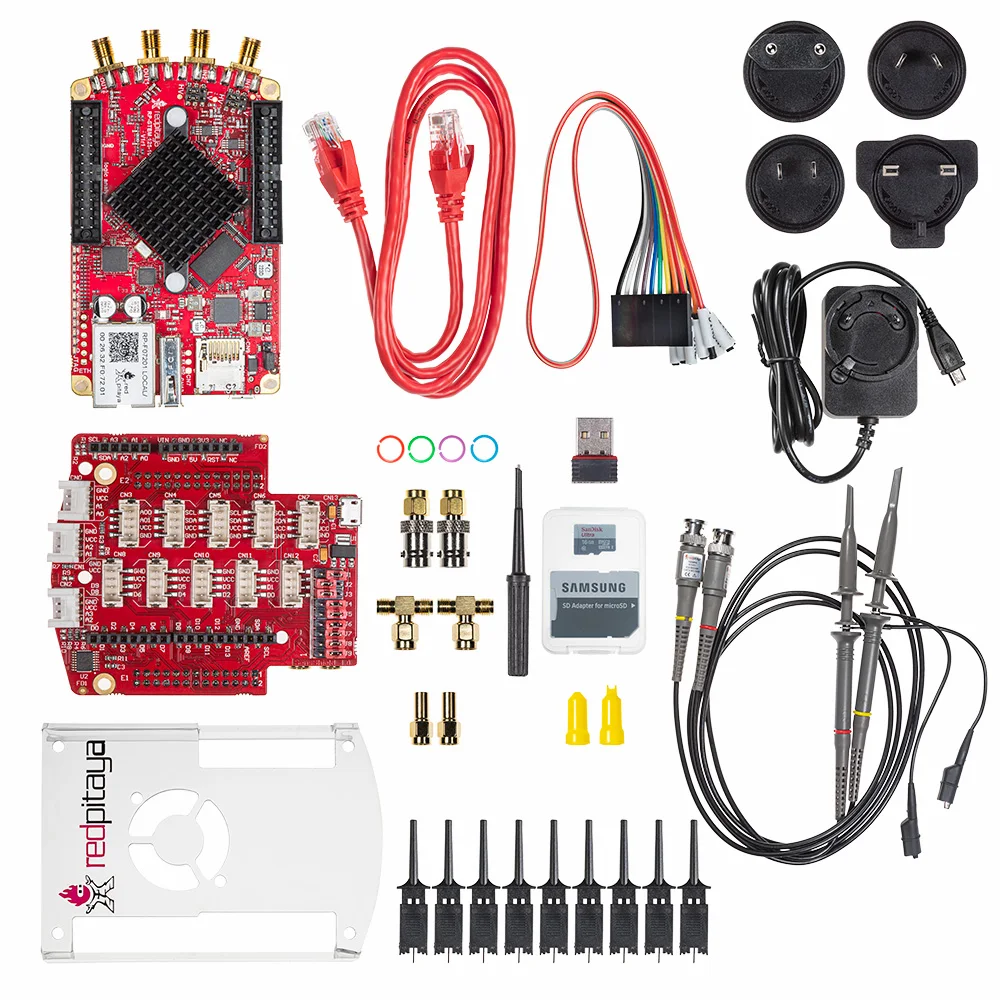

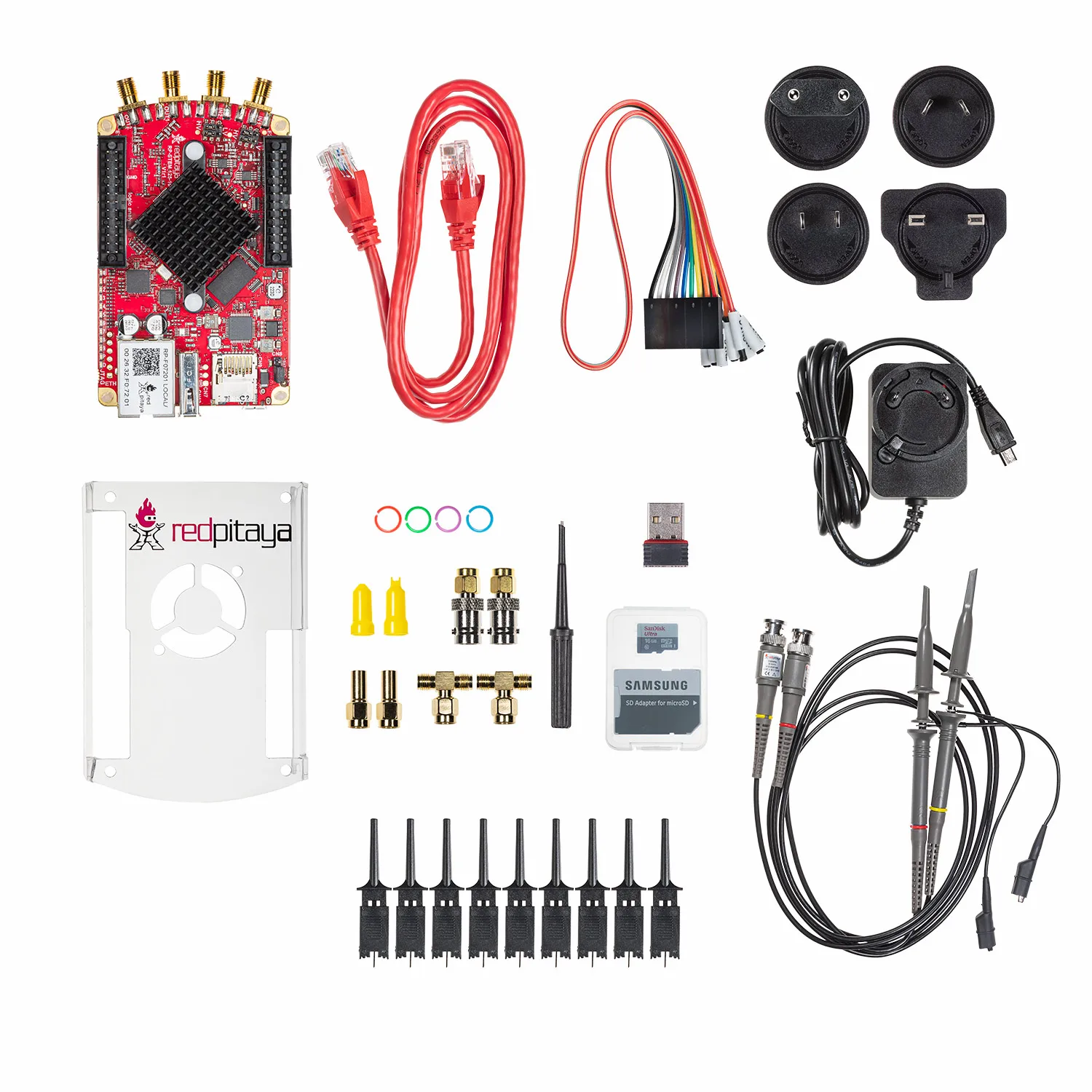

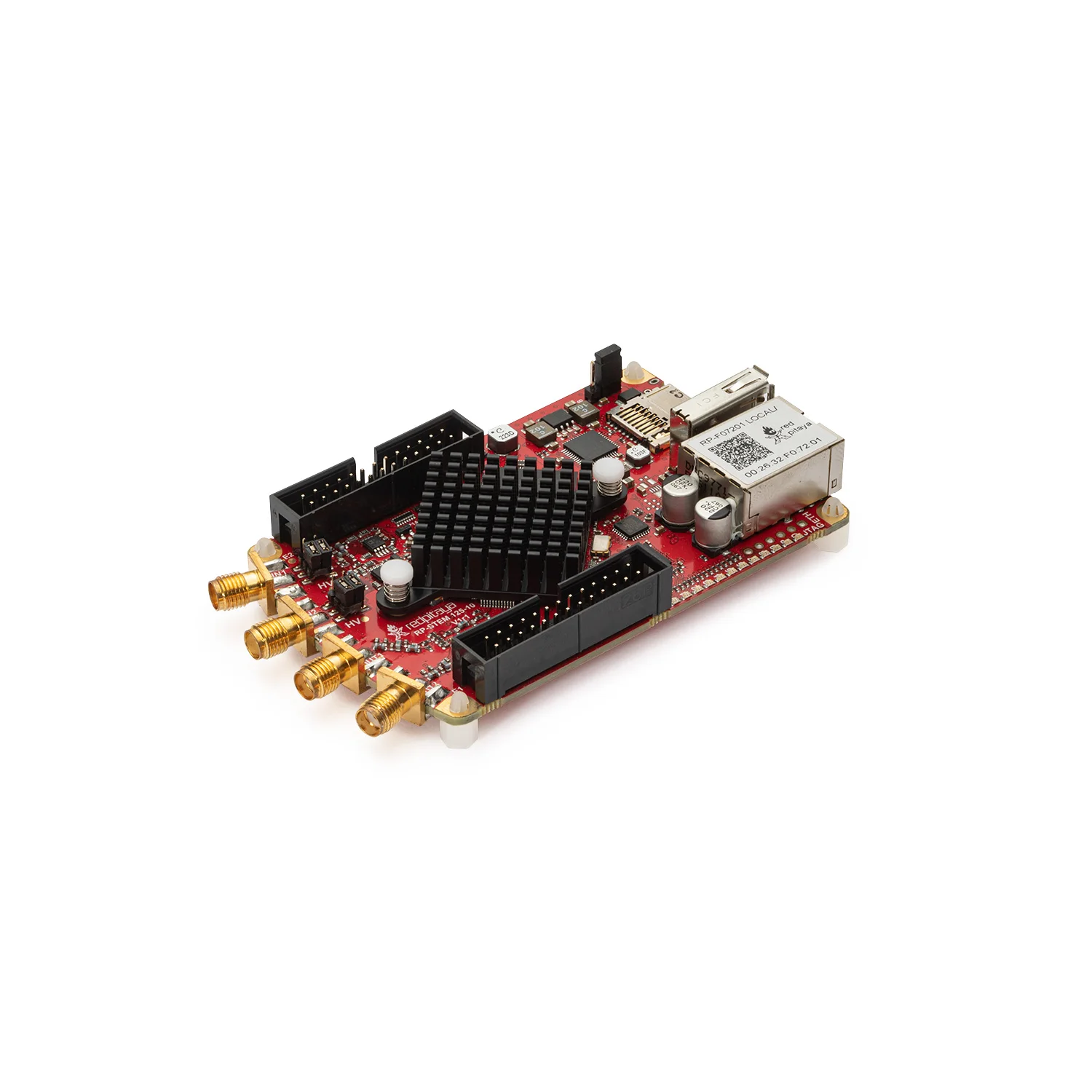

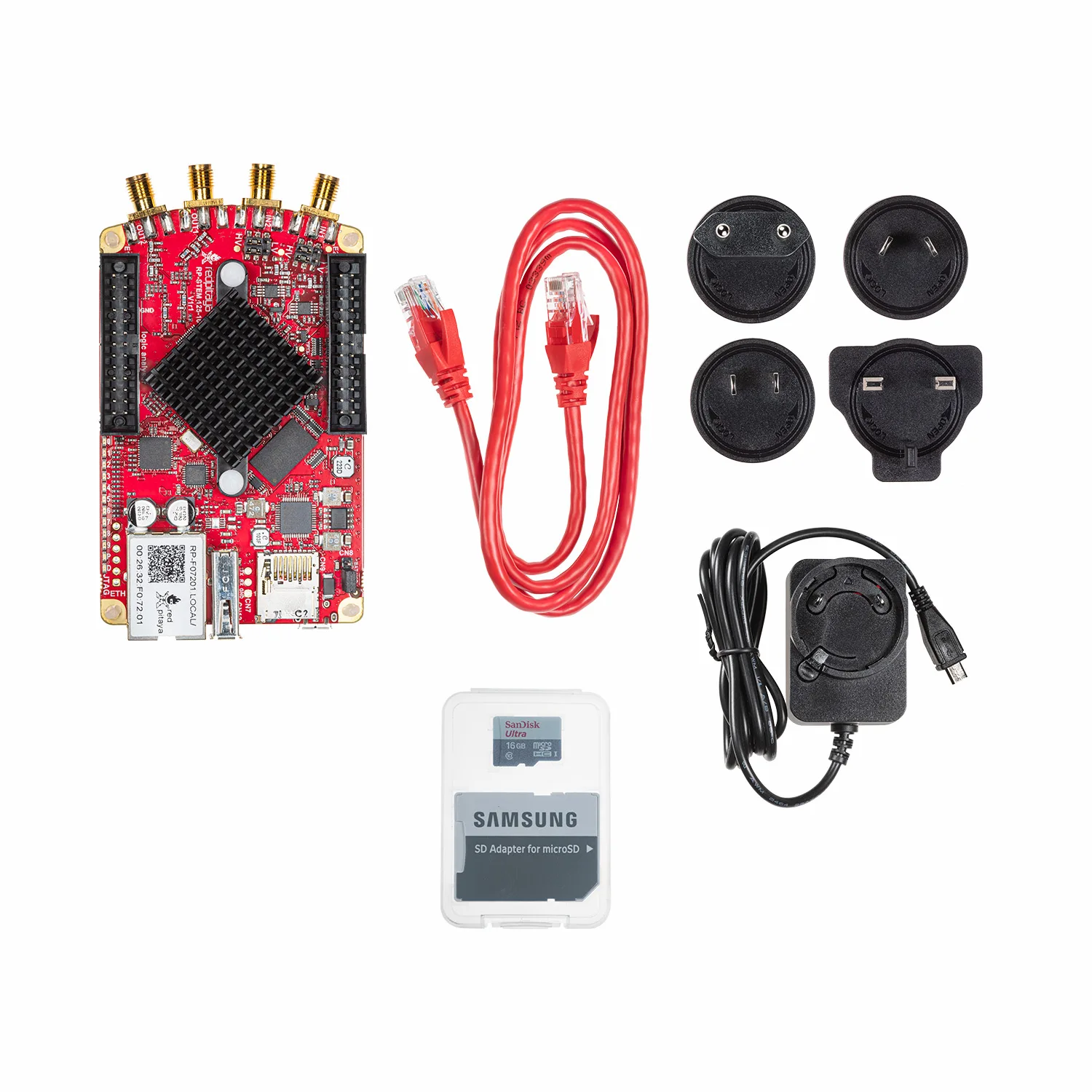

Tienda de placas de chips STEMlab 125-10

Básico

Procesador

MPCore ARM Cortex-A9 de doble núcleo

FPGA

Xilinx Zynq 7010

RAM

256 MB (2 Gb)

Memoria del sistema

Micro SD hasta 32 GB

Conectividad

Ethernet

1 unidad de bits

USB

USB 2.0

WIFI

Usando el dongle Wi-Fi

Entradas de RF

Canales

2

Tasa de muestra

125 MS/s

Resolución ADC

10 bits

Rango de voltaje a escala completa

± 1V / ± 20V

Acoplamiento de entrada

CC

Ancho de banda

CC-50 MHz

Impedancia de entrada

1M Ω

Salidas de RF

Canales

2

Tasa de muestra

125 MS/s

Resolución ADC

10 bits

Rango de voltaje a escala completa

± 1V

Impedancia de carga

50 Ω

Protección contra atajos

Sí

Tiempo típico de subida/descenso

2V / 10ns

Ancho de banda

CC – 40 MHz

Conector de extensión

IO digitales

16

Entradas analógicas

4 canales 0-3,5 V 12 bits

Salidas analógicas

4 canales 0-1,8 V 12 bits

Interfaces de comunicación

I2C, SPI, UART

Tensores disponibles

– 4V, + 3,3V, + 5V

Sincronización

Entrada de disparo

A través del conector de extensión

Conexión en cadena de margaritas

N/A

Ref.entrada de reloj

N/A
