Tienda de placas de chips DSTouch DS4T1012

Descripción

Características principales:

• Canales duales

• Ancho de banda analógico de 150MHz

• Velocidad de muestreo máxima 1GSa/s

• Profundidad máxima de almacenamiento 16Mpts

• Admite análisis de espectro FFT

• Admite decodificación de protocolo en tiempo real

• Función de generador de señal

• Pantalla táctil capacitiva IPS de 4,3 pulgadas

• Máxima portabilidad (117x77x20mm)

• Batería de litio de gran capacidad

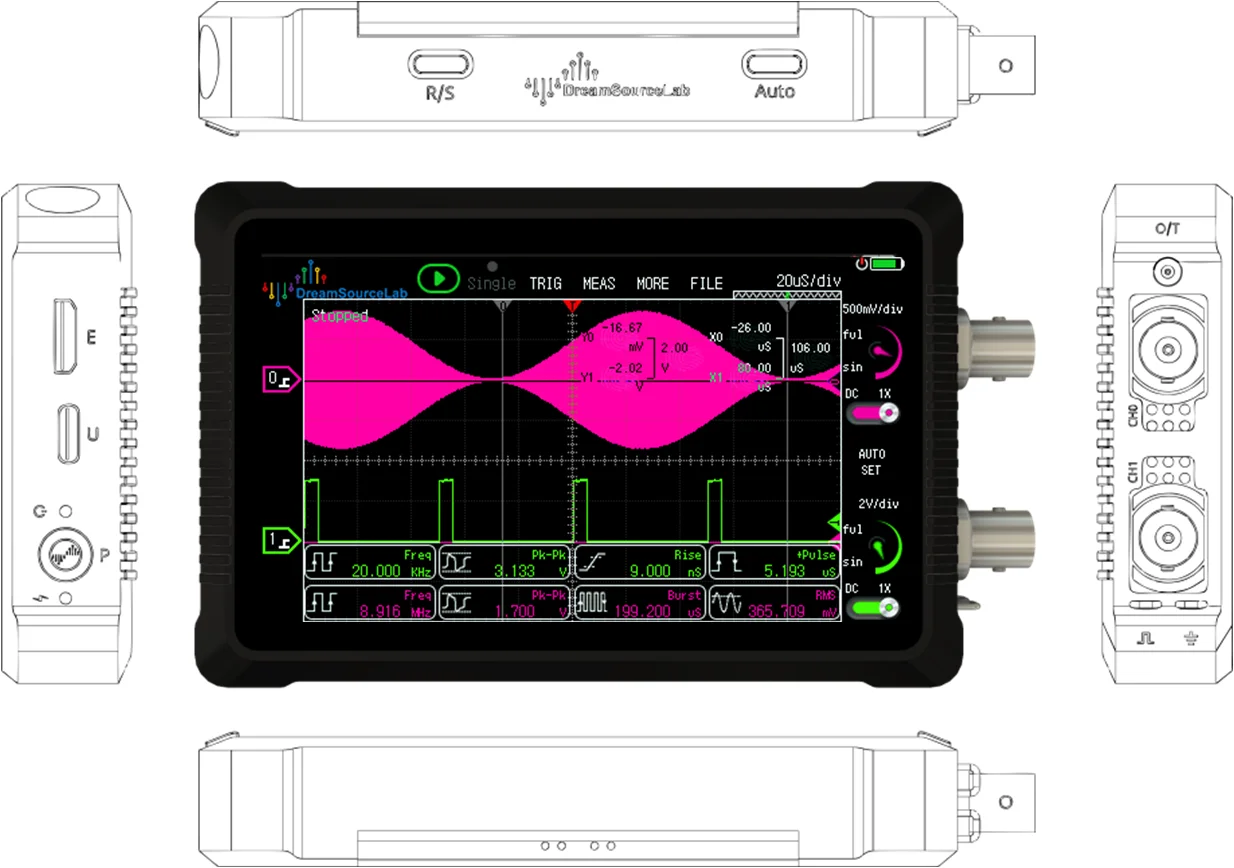

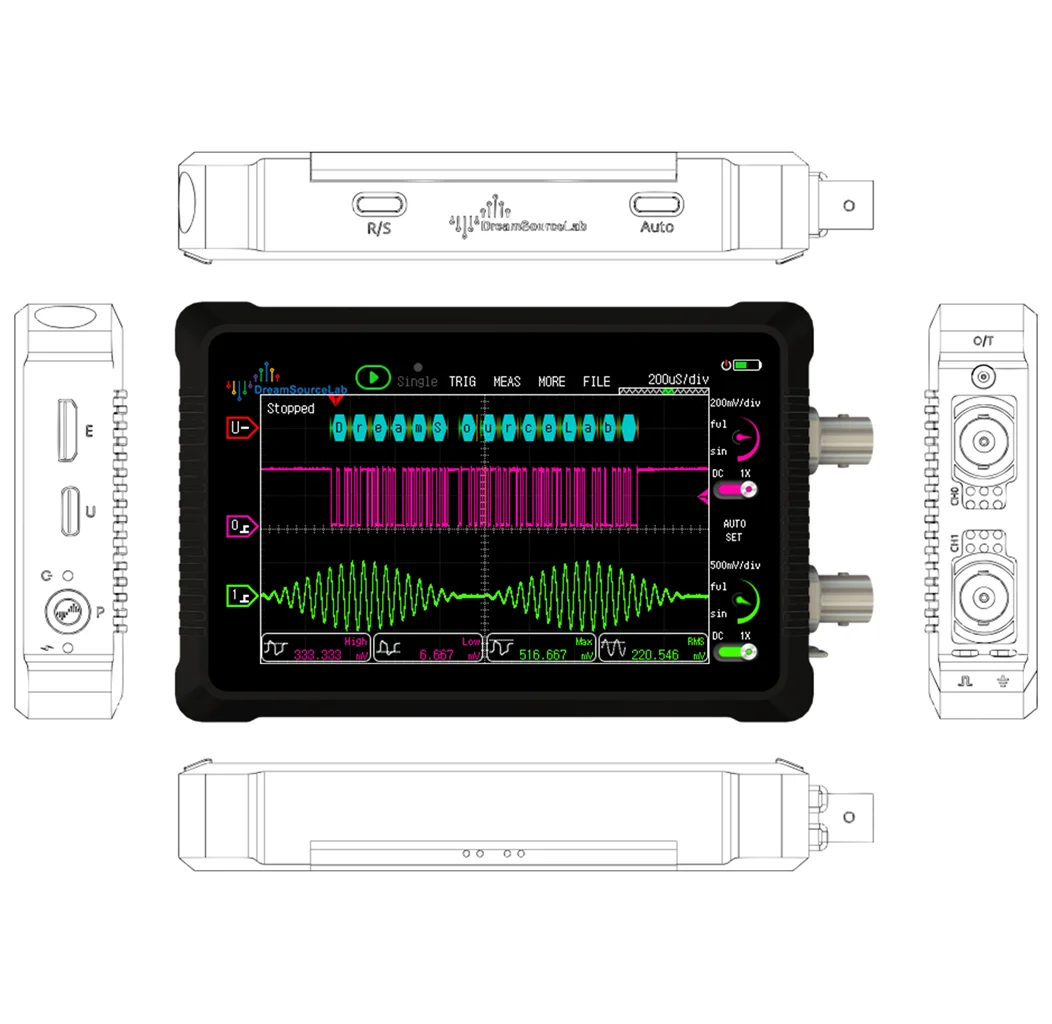

Interfaces externas:

• Interfaz USB tipo C (para cargar y conectar al PC como una unidad USB)

• Mini HDMI (Interfaz de expansión de función personalizada, no para extensión de pantalla)

• 3 botones (encendido/arranque-parada/automático)

• 2 luces indicadoras (alimentación/carga)

• 1 interfaz MCX (generador de señal)

• 2 interfaces BNC (Interfaz de sonda estándar + puntos de contacto extendidos Pogo Pin)

• Señal de prueba de compensación de sonda (~ 1KHz onda cuadrada + terminal de tierra)

Requisitos de carga

• Voltaje de carga: 5VDC ± 5%

• Corriente de carga: máximo 2A

Ancho de banda analógico:

150MHz

Acoplamiento de entrada:

CC o CA

Impedancia de entrada:

1MΩ // ~ 17pF

Rango de sensibilidad vertical:

10mV/Div a 5V/Div

Resolución vertical:

8bits

Rango máximo de entrada:

Picos ≤ 200V

Precisión de ganancia DC:

±4%

Posición vertical:

± 4 divisiones

Desplazamiento vertical:

Rango de ajuste Voltios/Div después del desplazamiento
10mV/Div ~ 5V/Div ± 80mV ~ ± 40V/Div

Relación de rechazo de modo común (CMRR):

—

Aislamiento del canal:

—

Sistema horizontal

Tasa de muestreo máxima (canal único):

1GSa/s

Tasa máxima de muestreo (doble canal):

500MSa/s

Rango de Tiempo base:

1ns/Div a 10s/Div

Duración de la adquisición a la tasa de muestreo máxima:

16ms

Profundidad de almacenamiento:

8Mpts (doble canal)
16Mpts (canal único)

Sistema disparador

Modos de disparo:

Auto
Normal (ch0, CH1)

Posición del gatillo:

0% ~100%采样深度

Rango de retención:

0 ~ 1 s

Tipos de gatillo:

Borde (ascendente/descendente)

Sensibilidad del disparador:

0 ~ 0,5 divisiones

Rango de nivel de disparo:

± 3,75 divisiones

FFT:

Espectro
Rango de frecuencia: 1Hz - 999MHz
Regla vertical: lineal RMS o DBV RMS
Función de ventana: Rectángulo, Hann, Hamming, Blackman, Flat_top

Decodificación de Protocolo:

Decodificación de protocolo en tiempo real
Protocolos compatibles: Uart / I2C / SPI / …
Formatos: Decimal / Hexadecimal / ASCII

Generación de señal

Tipos de ondas:

Seno/cuadrado/triángulo/diente de sierra

Rango de frecuencia:

0 - 100KHz (ajustable)

Rango de amplitud:

0,5 V - 3V (ajustable)

Ciclo de trabajo:

10% - 90% (ajustable)
