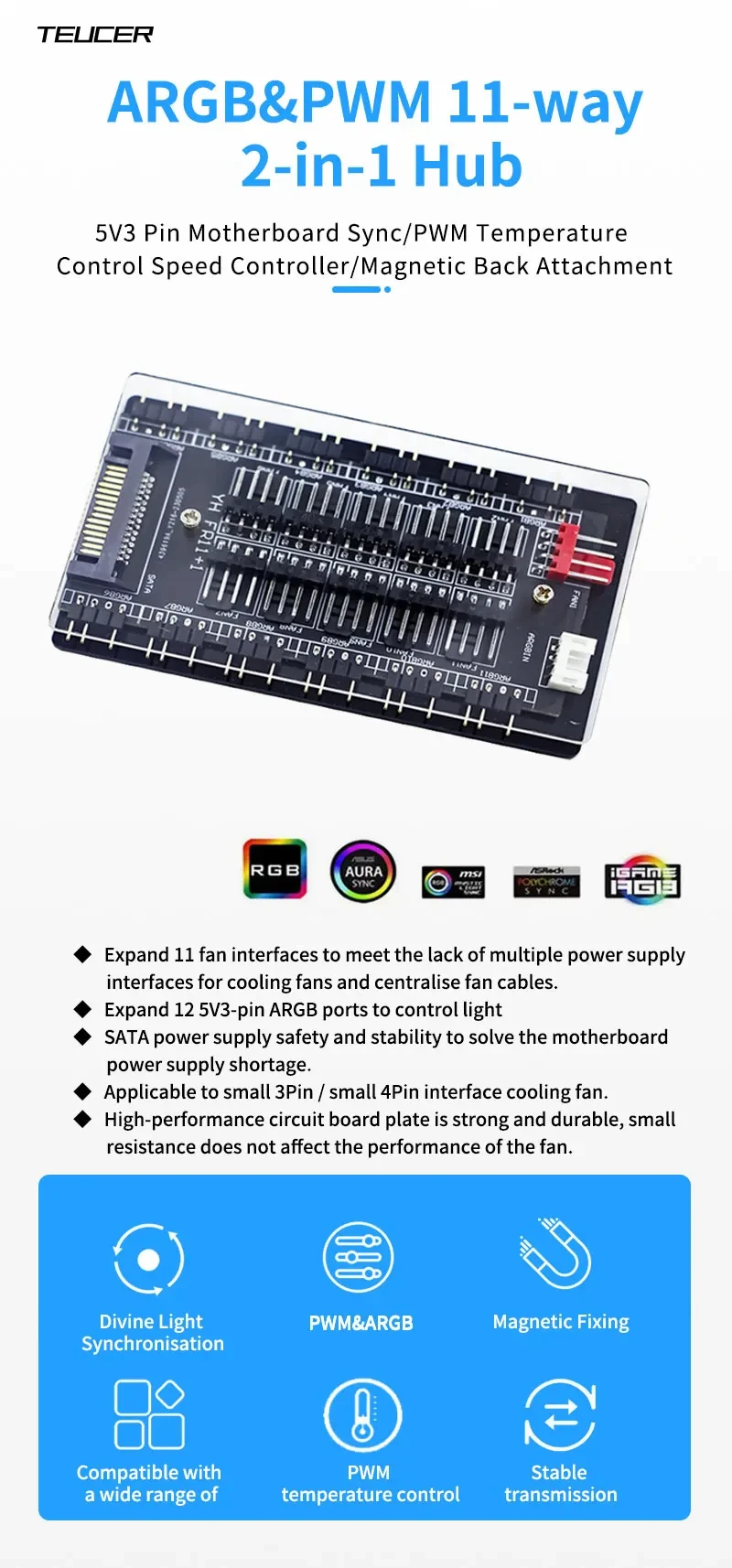

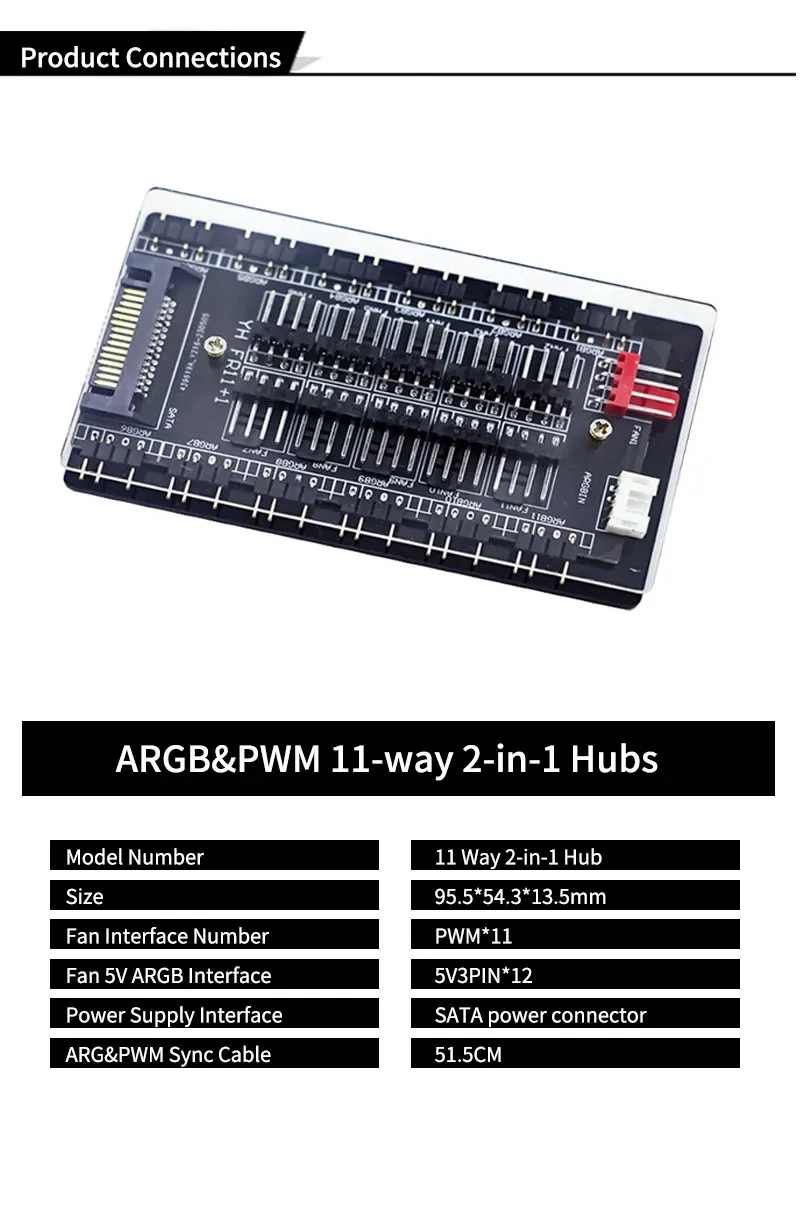

FH-11

Concentradores ARGB y PWM de 11 vías 2 en 1
Número de modelo: Hub 2 en 1 de 11 vías

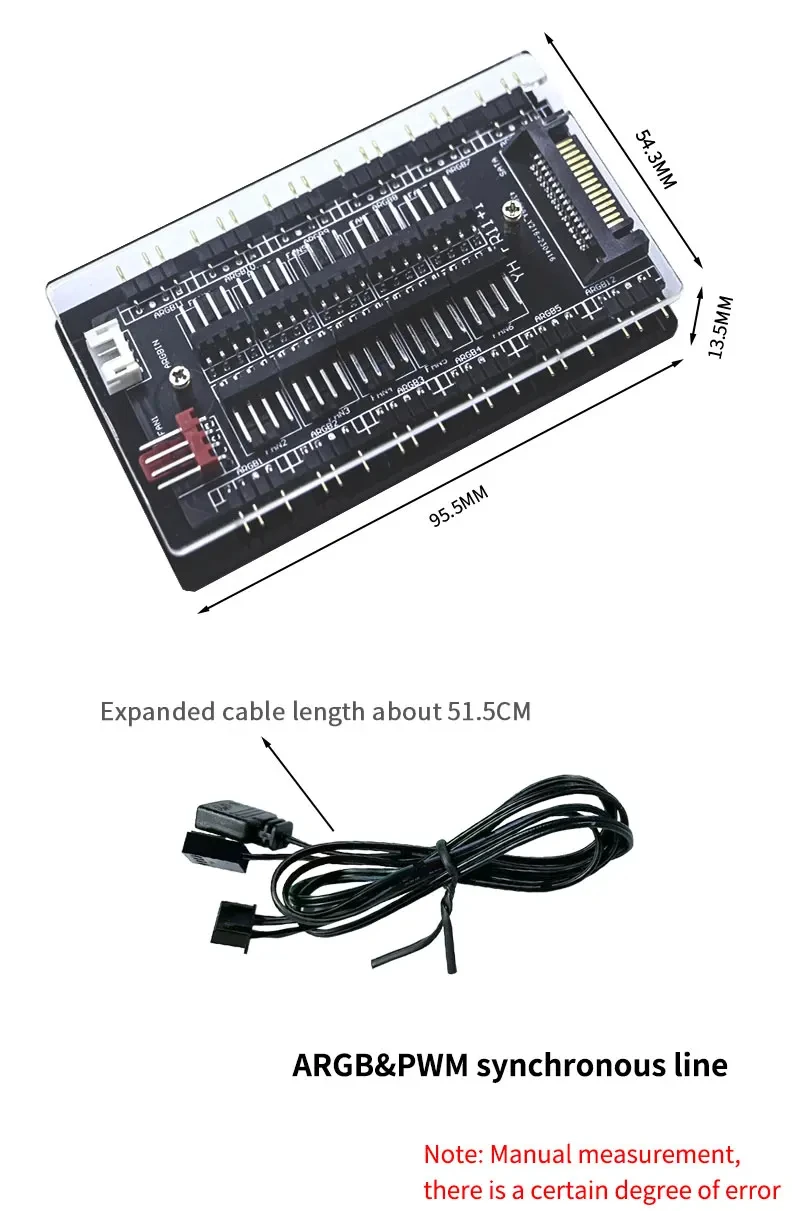

Tamaño: 95,5*54,3*13,5mm
Número de interfaz del ventilador: PWM * 11
Ventilador 5VARGB Interfaz: 5V3PIN * 12
Interfaz de fuente de alimentación: conector de alimentación SATA
Cable de sincronización ARG y PWM: 51,5 CM

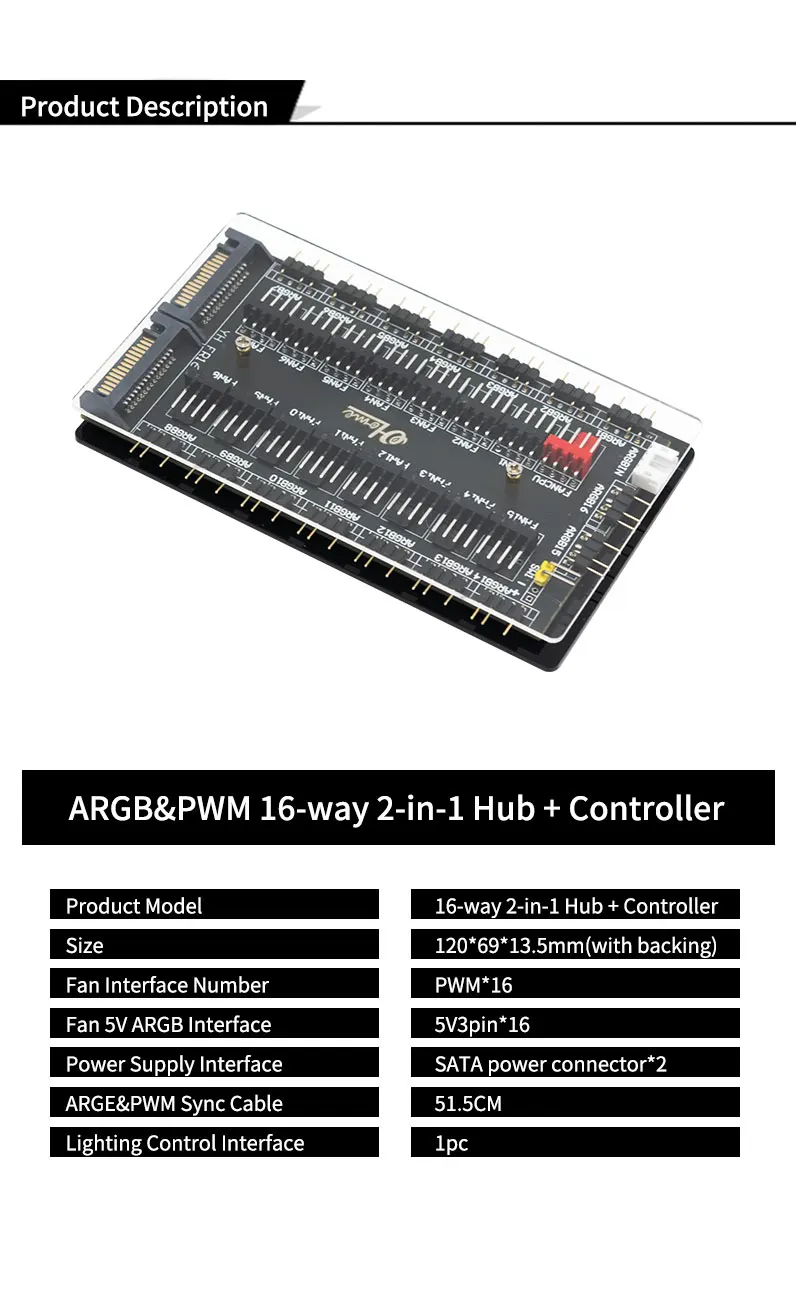

FH-16

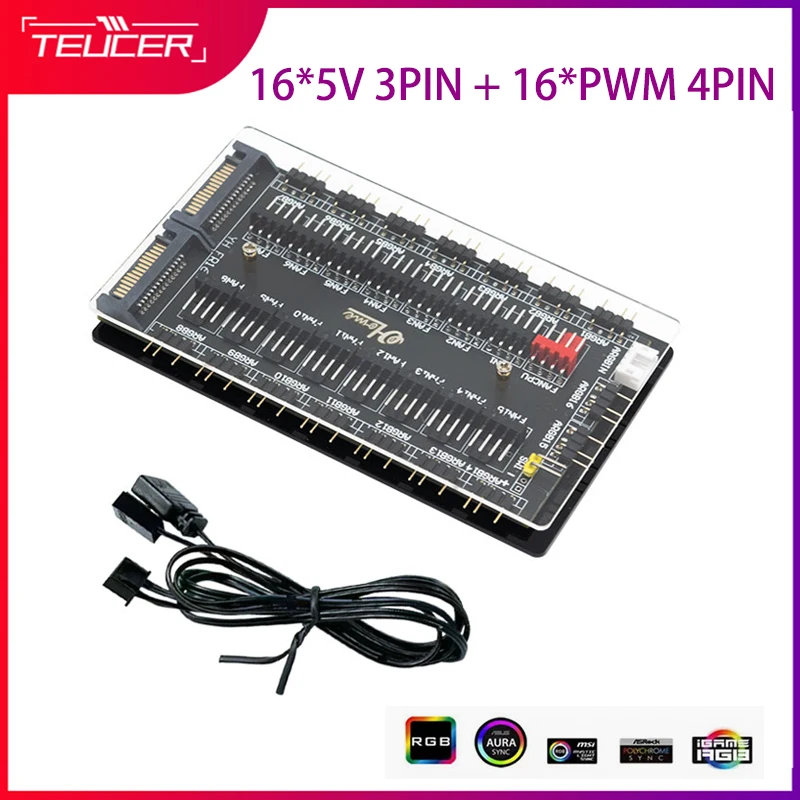

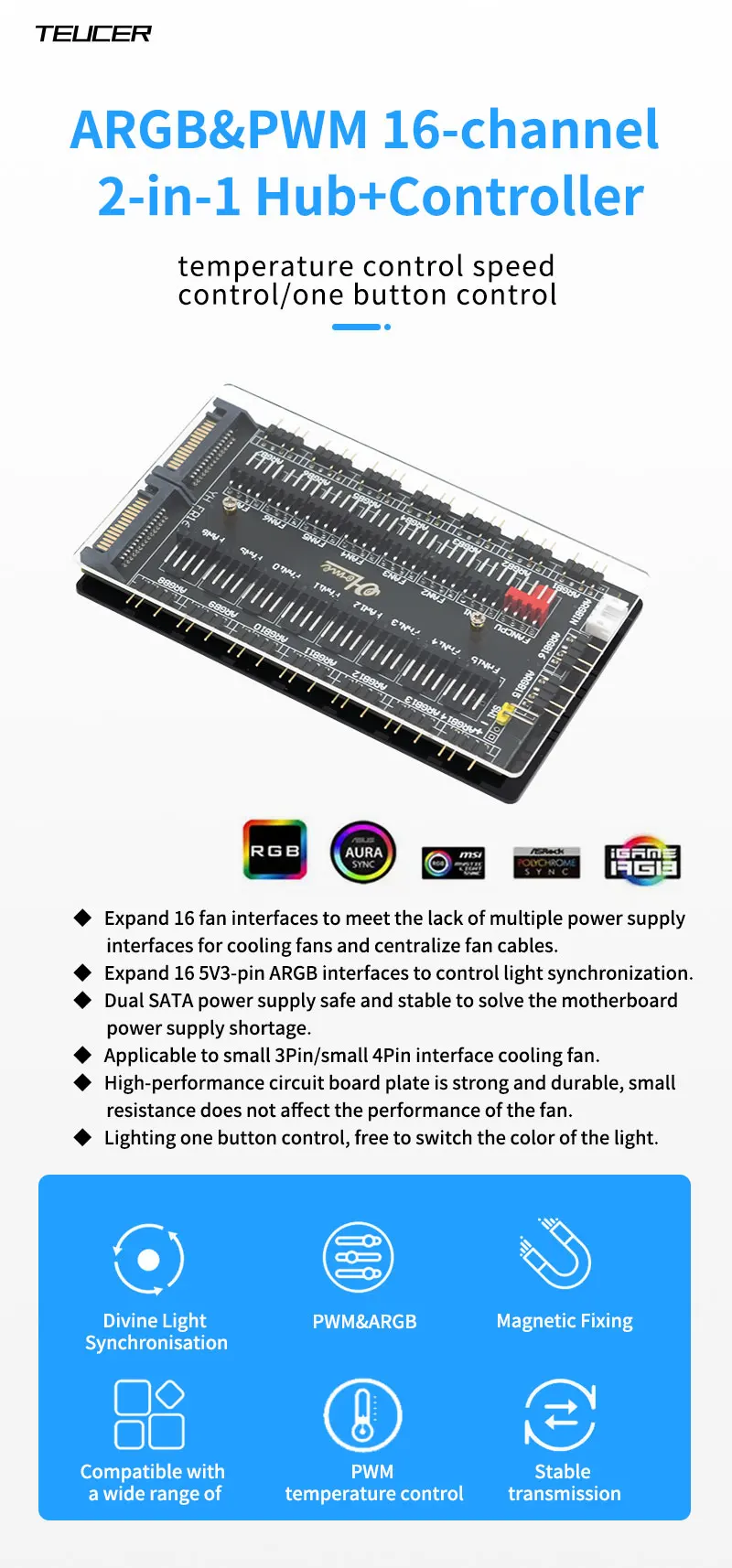

Concentrador 2 en 1 de 16 vías ARGB y PWM + controlador
Modelo del producto: Hub 2 en 1 de 16 vías + controlador

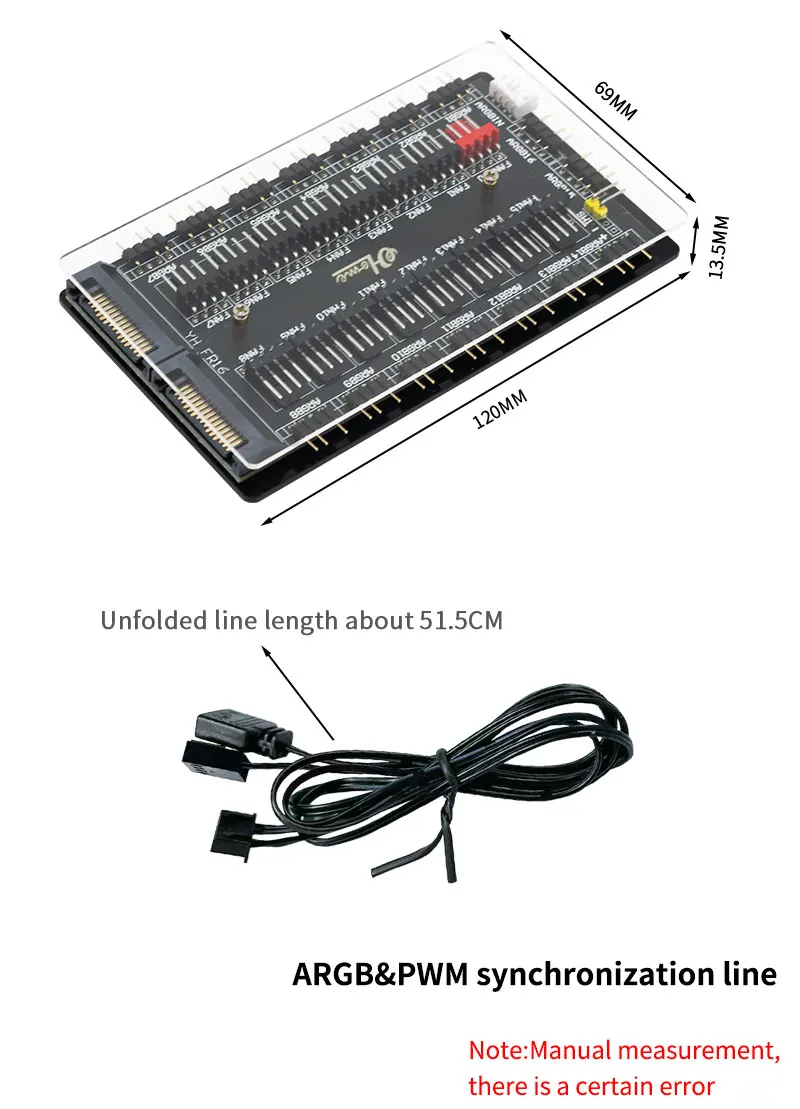

Tamaño: 120*69*13,5mm (con respaldo)
Número de interfaz del ventilador: PWM * 16
Ventilador 5V ARGB Interfaz: 5V3pin * 16
Interfaz de fuente de alimentación: conector de alimentación SATA * 2
Cable de sincronización ARGE y PWM: 51,5 CM
Interfaz de control de iluminación: 1 ud.

Descripción DE LA FH-16:

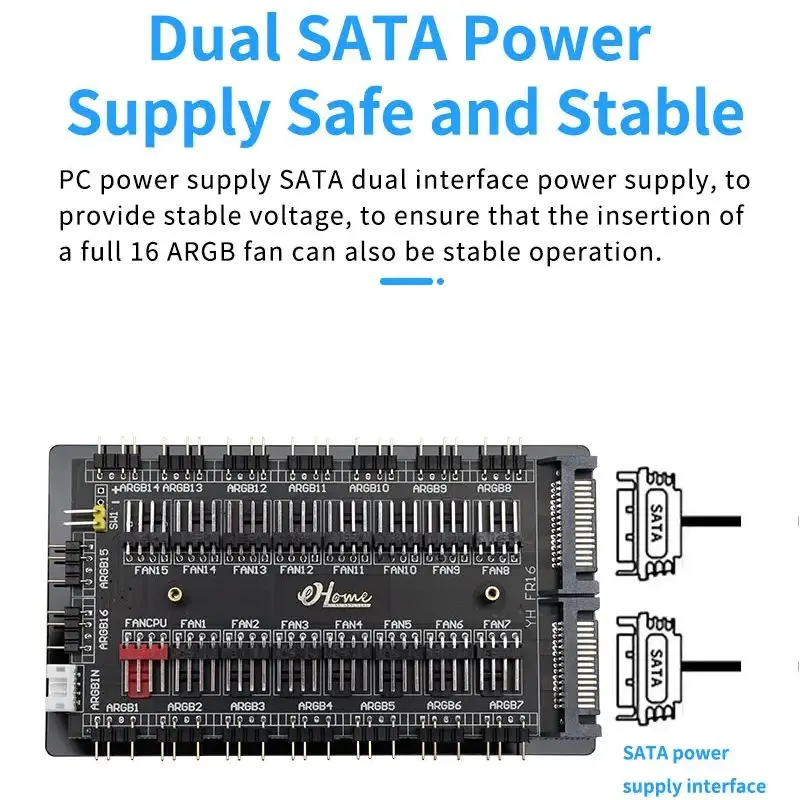

1: Este es un concentrador ARGB PWM 2 en 1 de 16 vías con 2 alimentaciones SATA de 15 pines que puede suministrar energía a ventiladores y dispositivos ARGB al mismo tiempo.


2: Extienda la interfaz de la placa base del chasis para resolver el problema de las interfaces de la placa base insuficientes.


3: Alimentación por fuente de alimentación, reduce la carga de la placa base, reduce la sobrecarga de la placa base y el calor, ampliamente utilizado en sistemas de refrigeración por agua de ordenadores y múltiples controles de iluminación RGB.

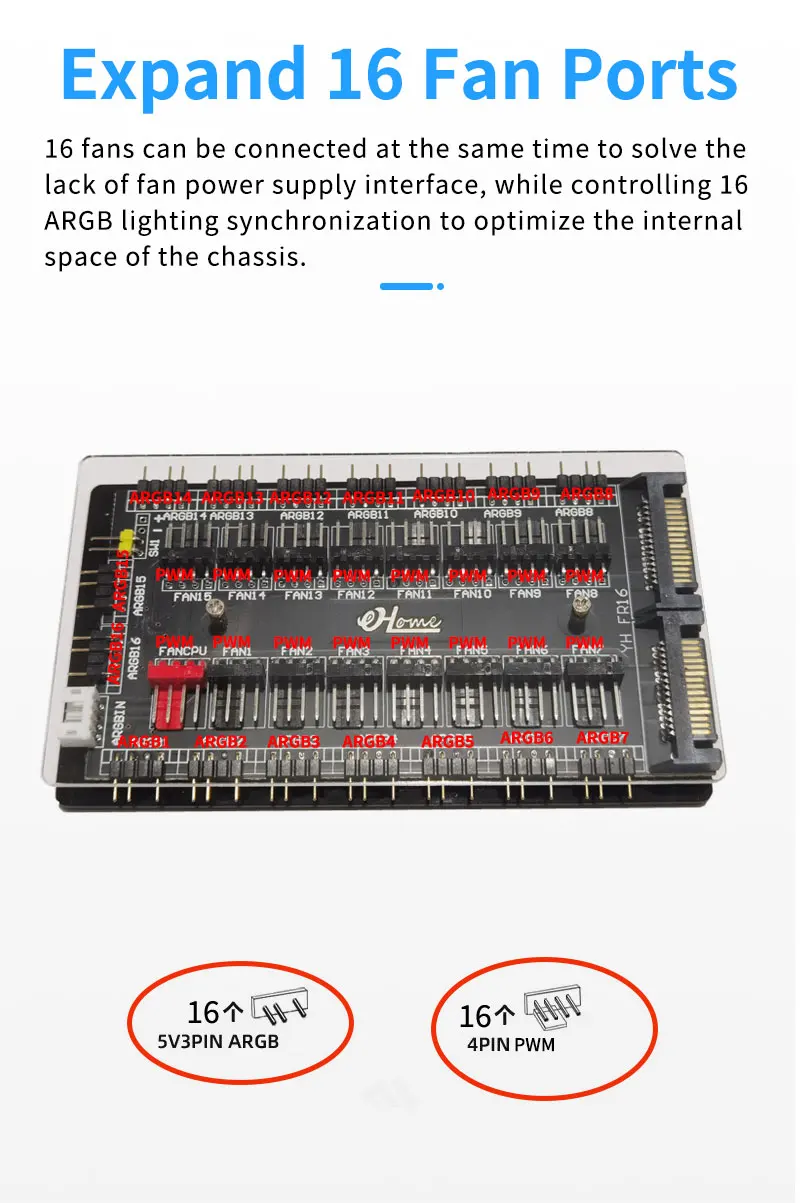

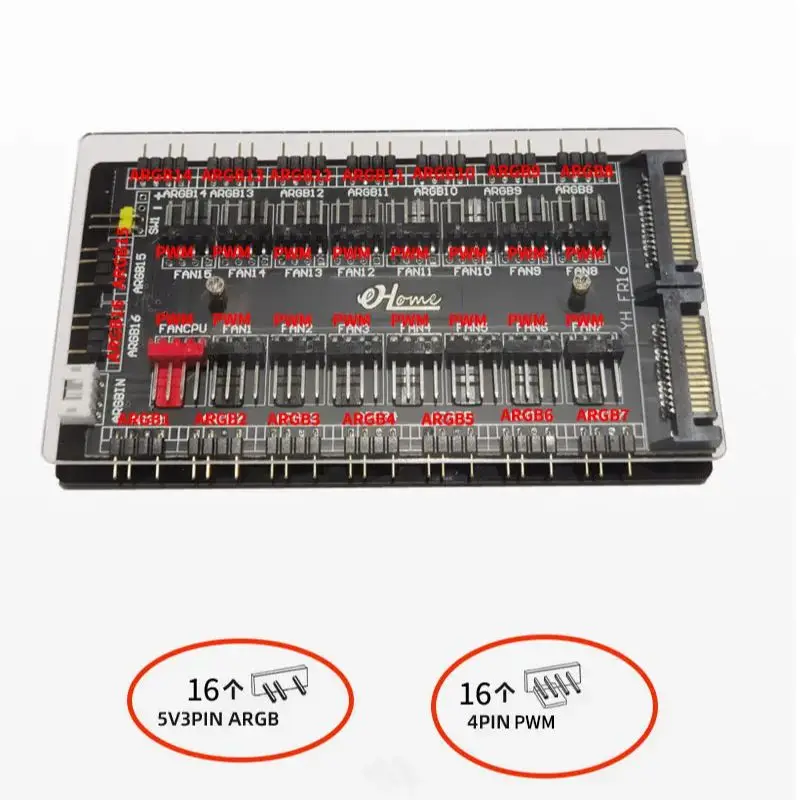

4: Hasta 16 juegos de enchufes RGB direccionables (5V 3 pines) y 16 juegos de enchufes PWM (12V 4 pines) para satisfacer sus necesidades de conectar más dispositivos.


5: Admite el inicio simultáneo de ventiladores de 16 vías, ARGB está sincronizado entre todos los ventiladores, una configuración se aplica a todos los ventiladores (velocidad y color).


6: El ARGB de este Hub es de 5V y 3 pines. Este Tipo de ventilador puede controlar una sola cuenta de lámpara y realizar los efectos de la lámpara de agua corriente, empalmar y mostrar patrones de texto a través de la programación. Solo es compatible con cabezales o controladores RGB direccionables de 3 pines y 5V, no se conecta a componentes RGB de 12V, de lo contrario podría quemarse.

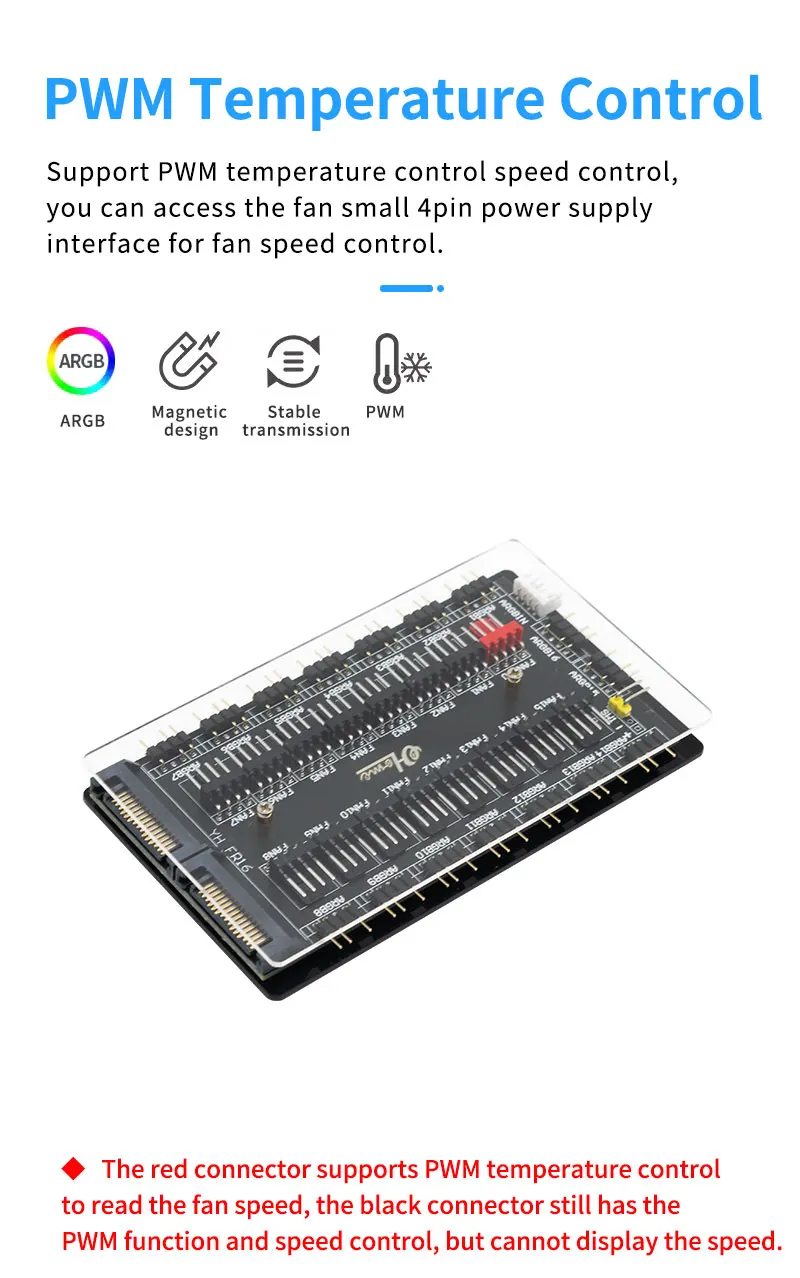

7: El divisor PWM admite la función PWM y el ajuste automático de la velocidad del ventilador.


8: La funda de PMMA incorporada ofrece una protección sólida, mientras que la almohadilla adhesiva incluida hace que la instalación sea rápida y fácil.

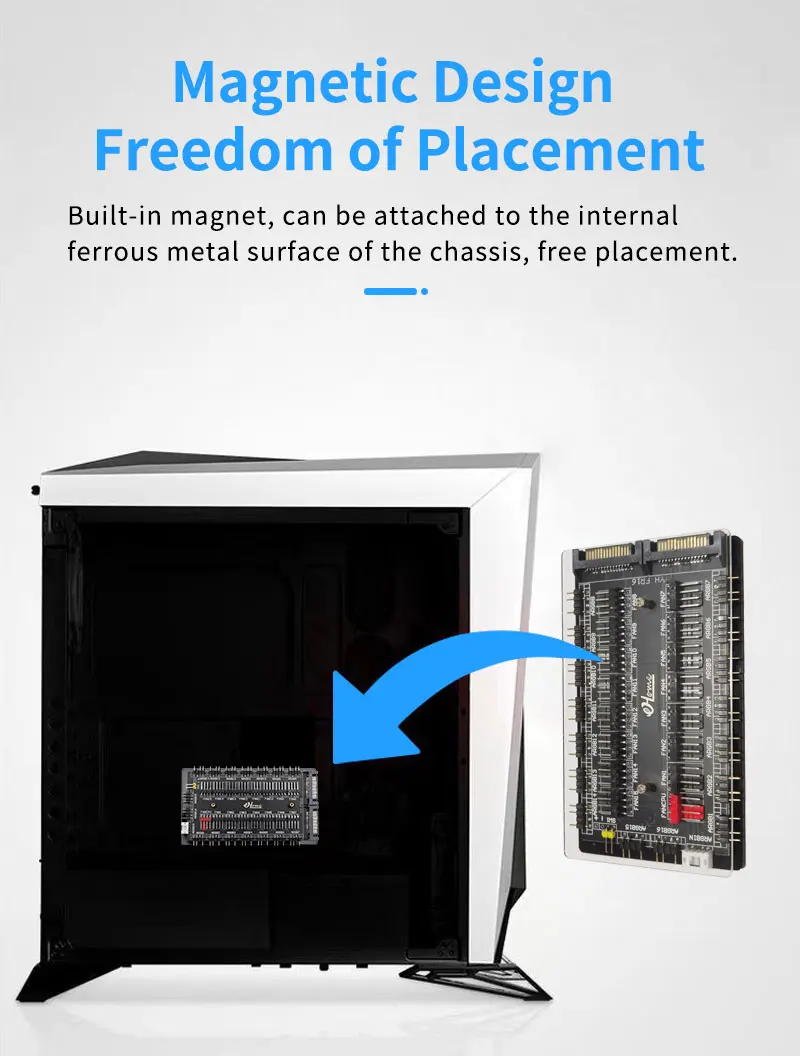

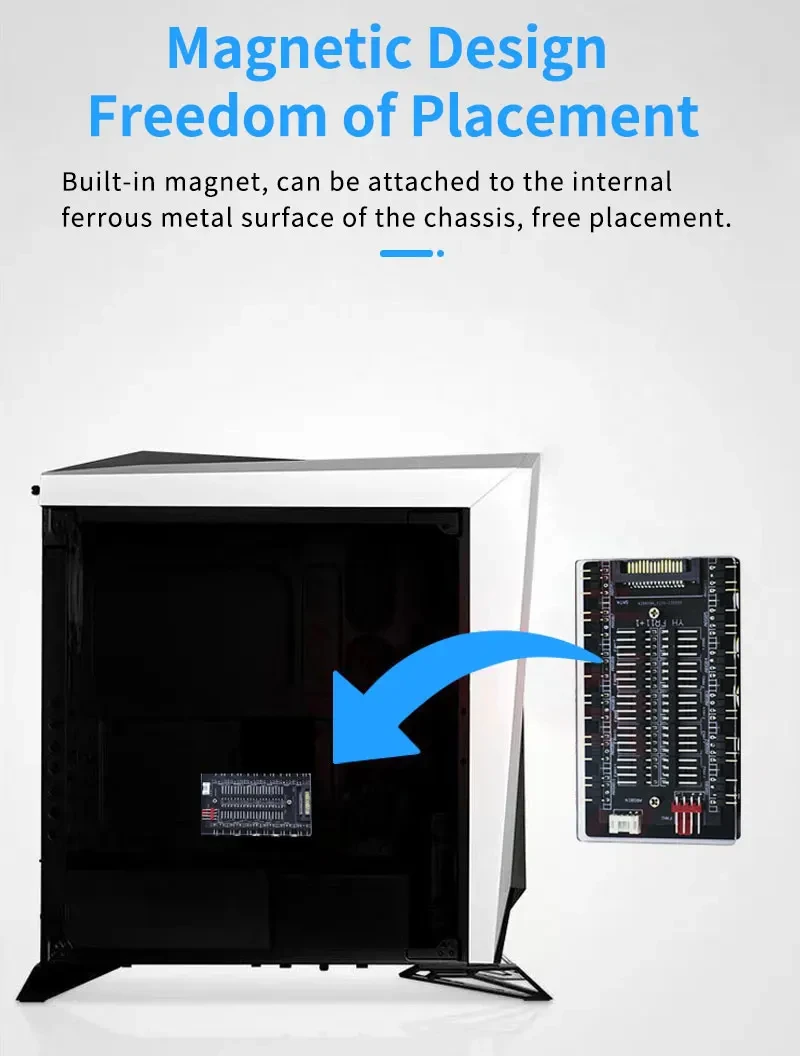

9: Diseño magnético para fijar fácilmente el buje en el chasis de acero.

Especificaciones DE LA FH-16:

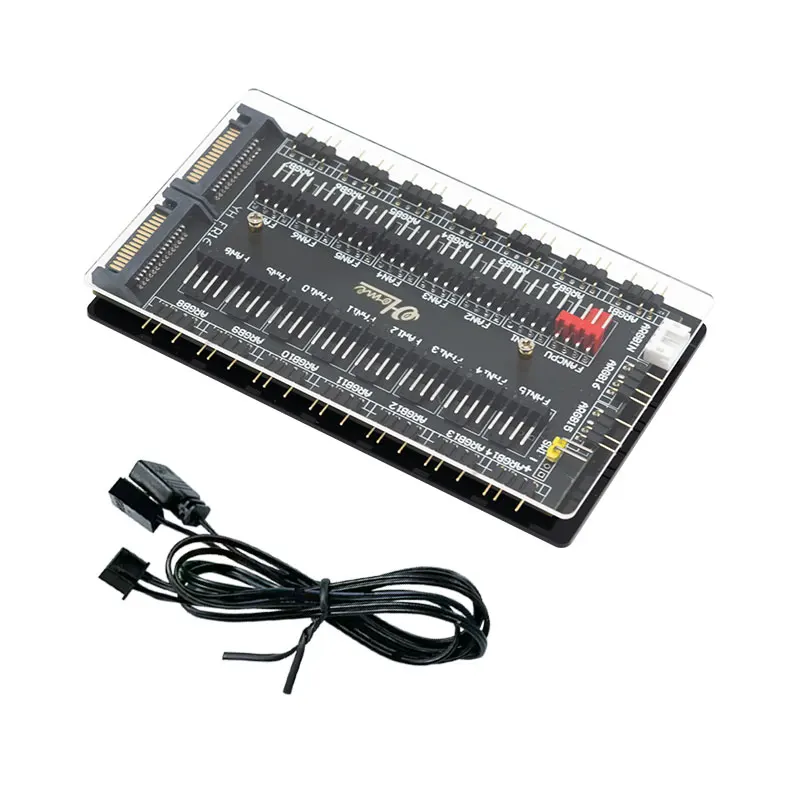

El concentrador PWM ARGB está equipado con dos cables de conexión.
El Cable de retroalimentación Motherborad PWM RPM de 1.3FT incluye


El cable ARGB de 3 pines para placa base de 2 pies incluye

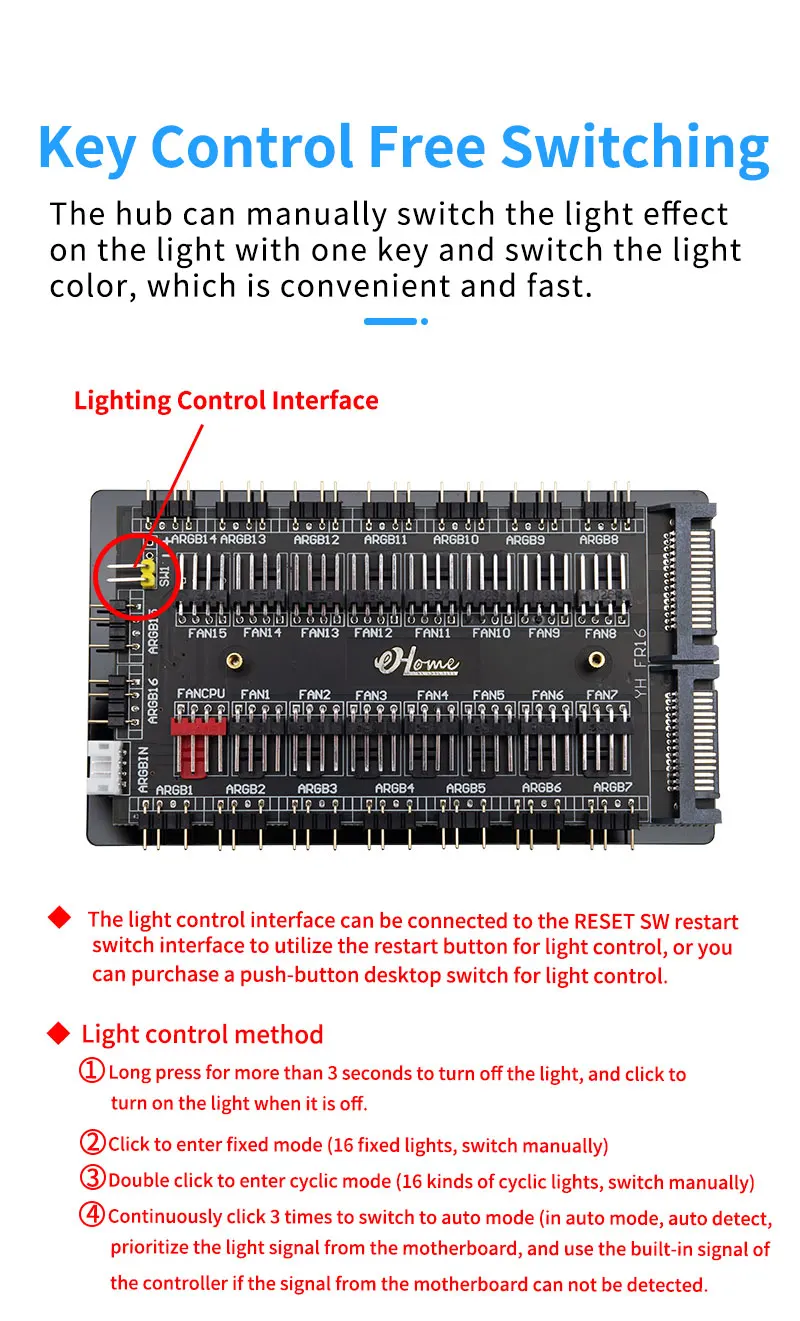

La interfaz de control de iluminación se puede conectar a la interfaz del interruptor de Reinicio RESET SW, y el botón de Reinicio se puede utilizar para el control de iluminación. También puede comprar un interruptor de escritorio de botón para el control de iluminación K.
Método de control de iluminación:
① Mantenga pulsado durante más de 3 segundos para apagar la luz. Cuando la luz esté apagada, haga clic para encender la luz.
②Haga clic para entrar en modo fijo (16 luces fijas, cambio manual)
③ Haga doble clic para entrar en el Modo de ciclo (16 tipos de luces de ciclo, cambio manual)
④ Haga clic 3 veces seguidas para cambiar al modo automático (en el modo automático, la detección automática dará prioridad a la señal luminosa de la placa base. Si no se puede detectar la señal de la placa base, se utilizará la señal incorporada del controlador.

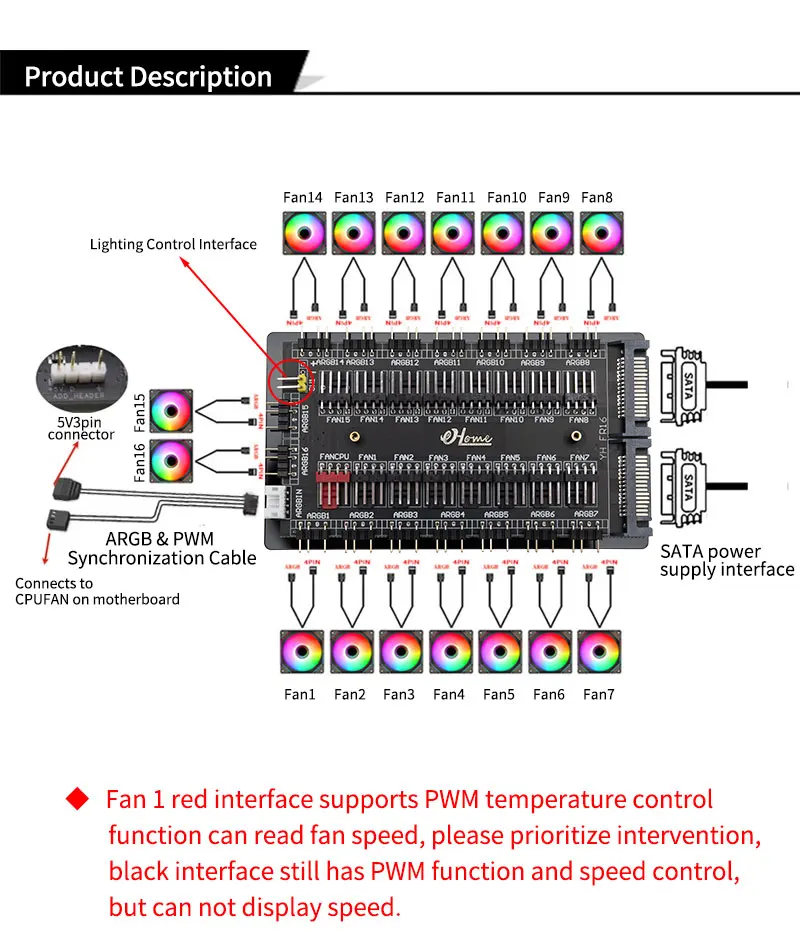

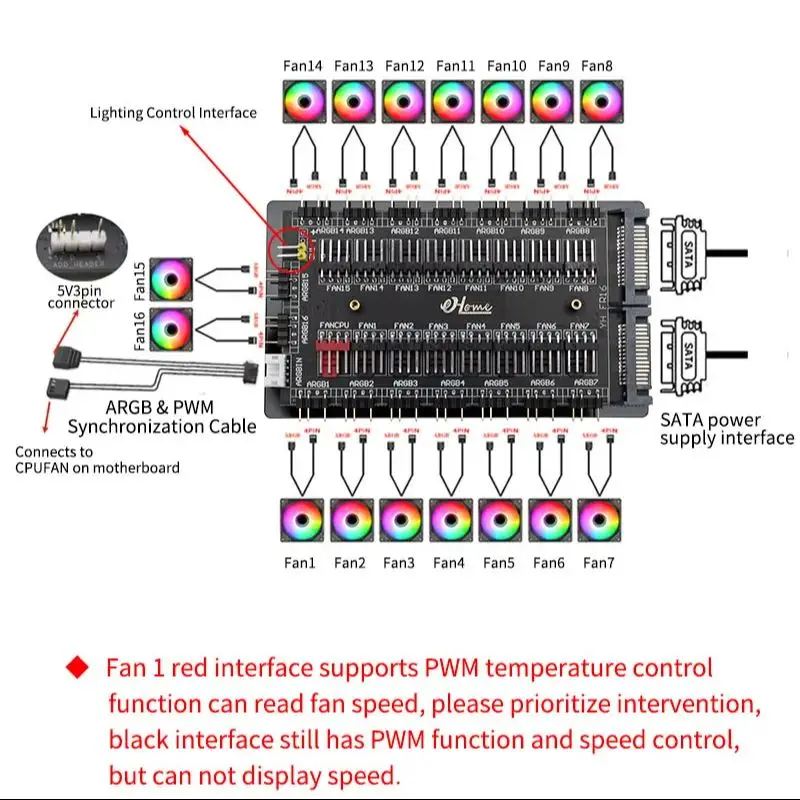

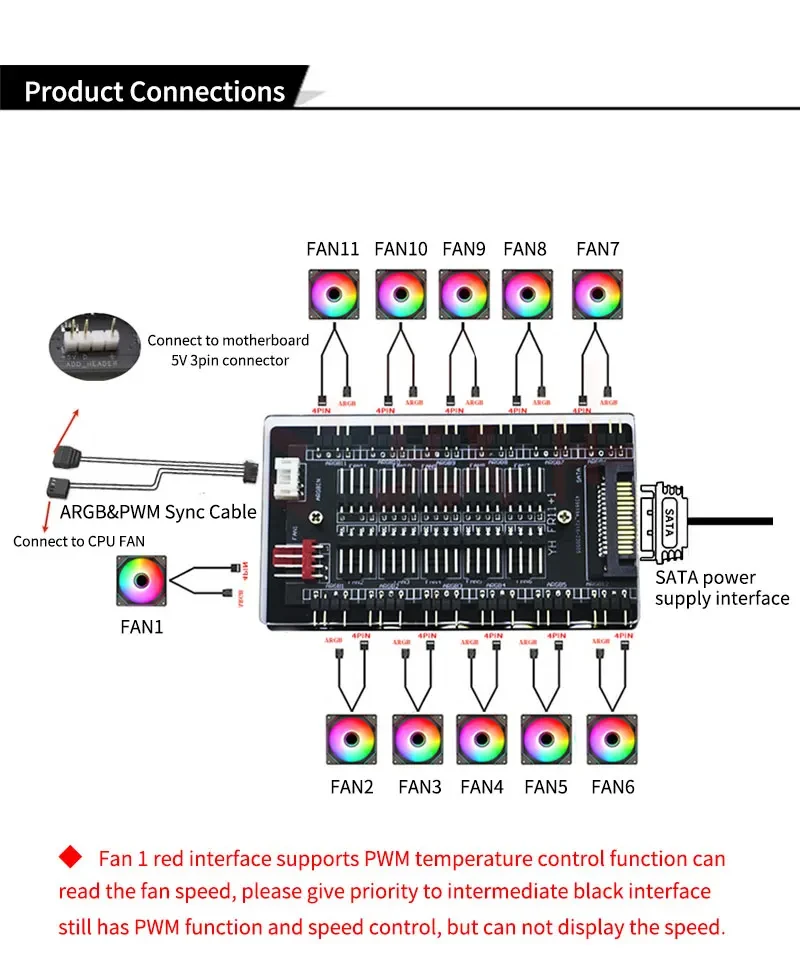

Introducción a la instalación:

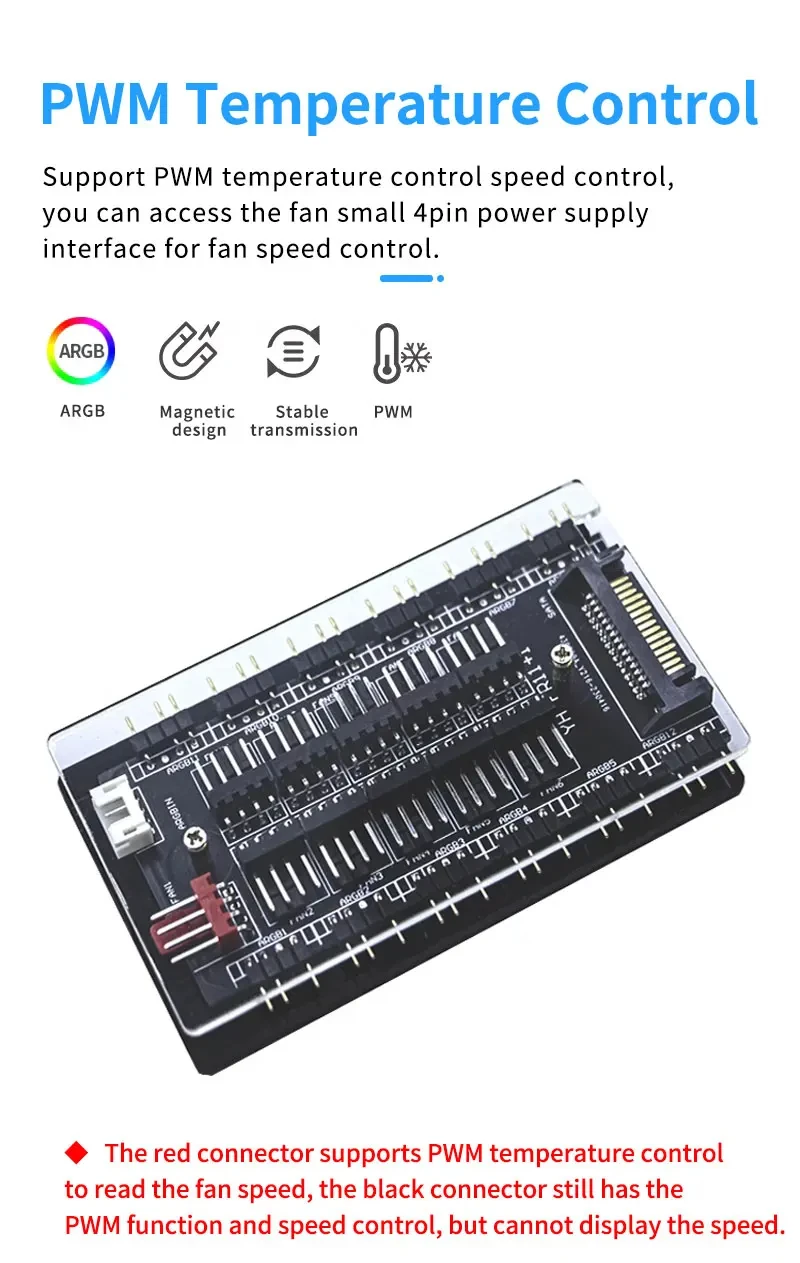

1. Adecuado para la regulación de velocidad del ventilador PWM de 12V y 4 pines (también se pueden conectar ventiladores de 3 pines, pero sin función de regulación de velocidad PWM)

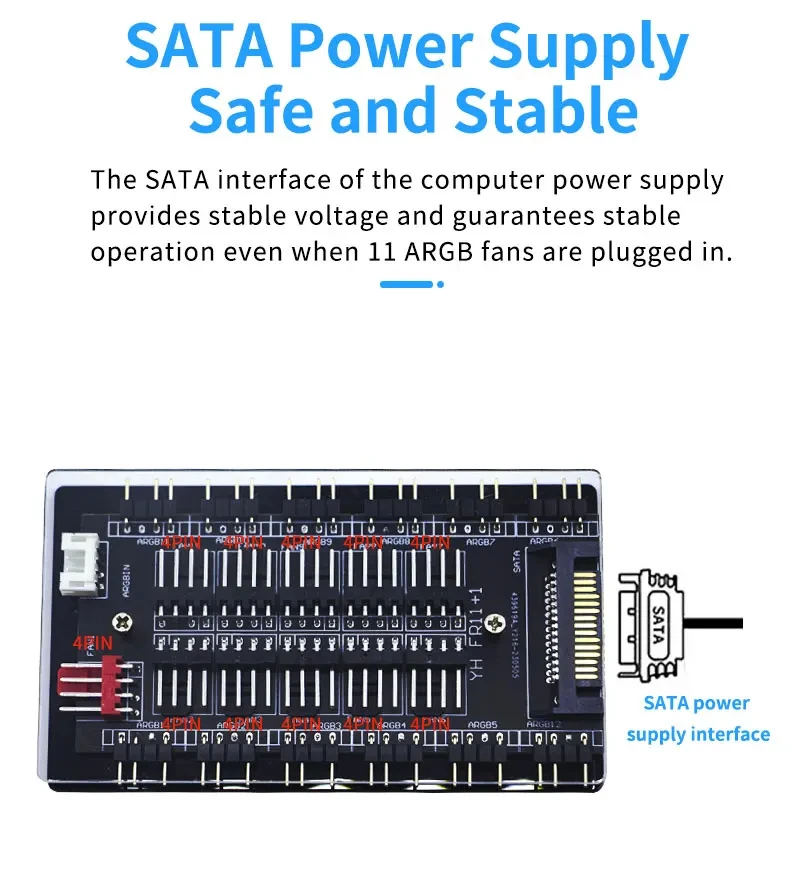

2. Inserte el concentrador a la interfaz SATA de la fuente de alimentación del ordenador
3. El cable PWM está conectado a la toma del ventilador de la CPU de la placa base. El ventilador de la CPU del ordenador debe estar conectado a la toma de ventilador roja de 4 pines del extensor
4. Conecte el cable ARGB a la placa base.

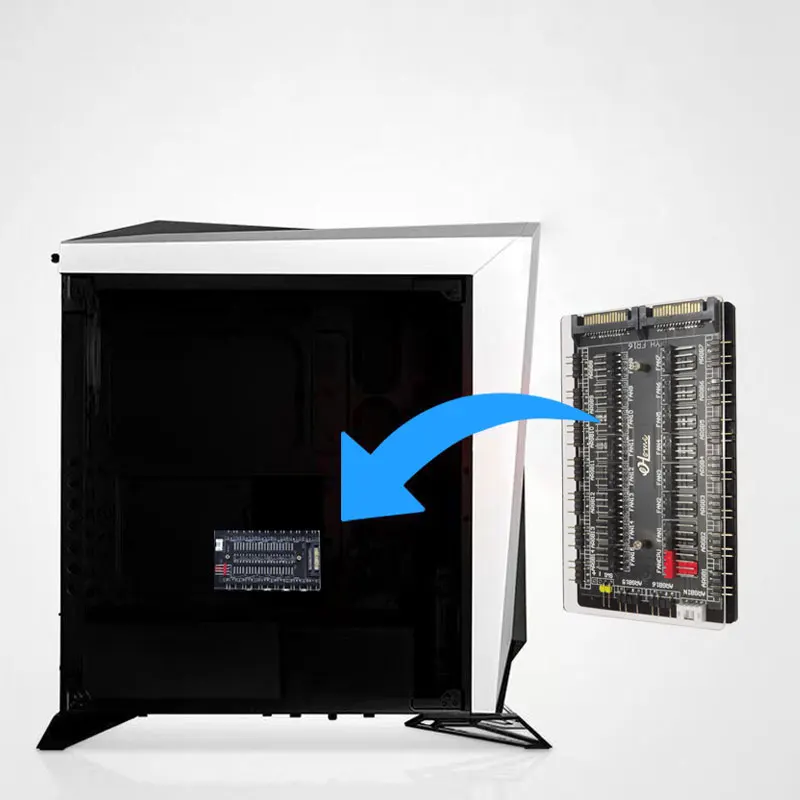

5. Fije el buje en la pared interior del chasis
