Descripción

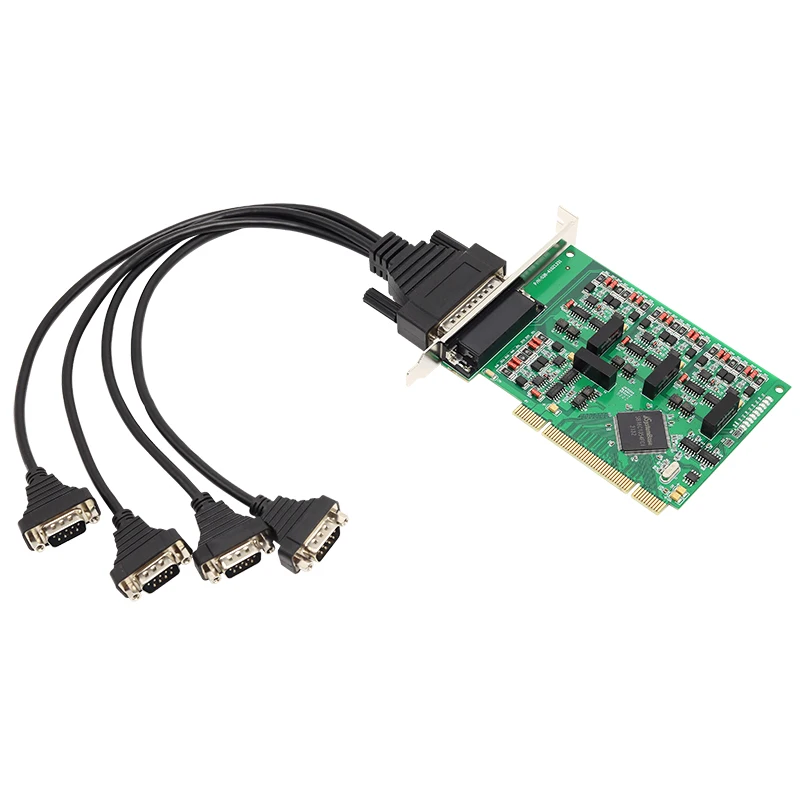

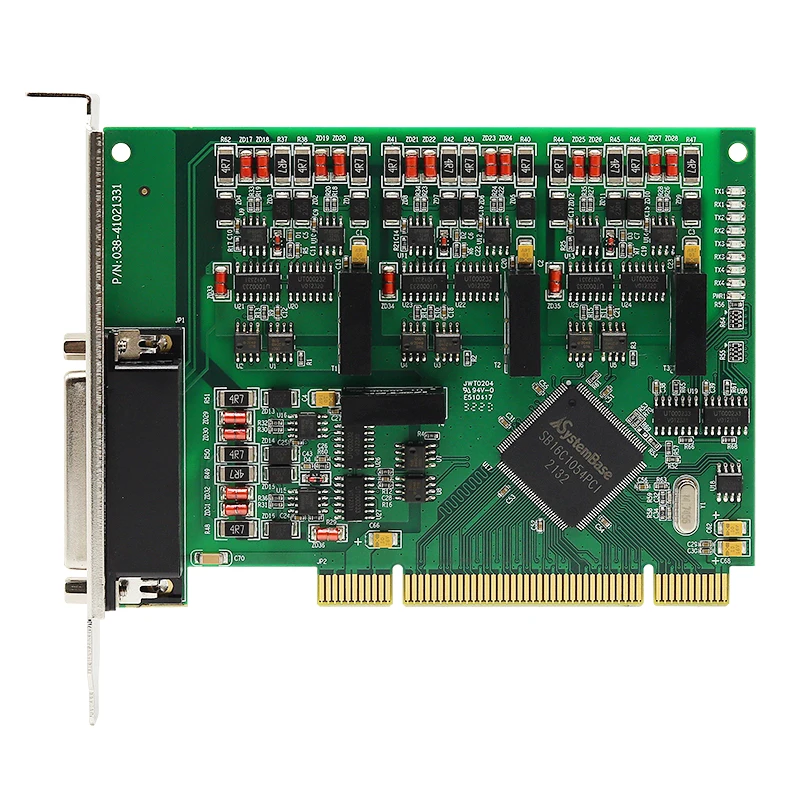

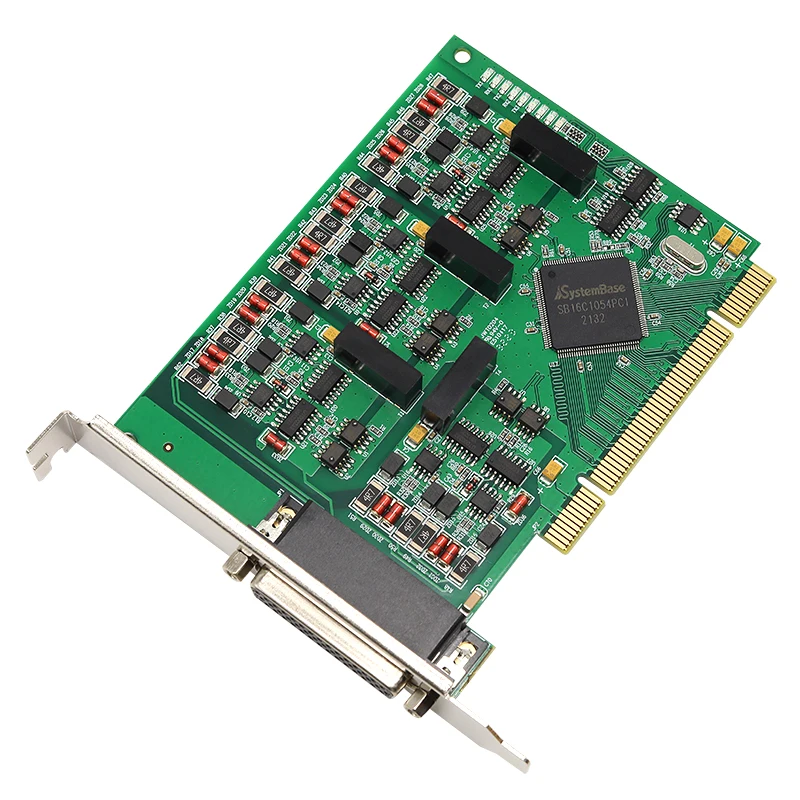

UOTEK Tarjeta serie PCI a RS-485 RS-422 de grado industrial RS485 RS422 Convertidor de expansión DR44 de alta velocidad de 4 puertos UT-724A-I
La tarjeta convertidora PCI optoaislada UT-724A-I, compatible con los estándares RS-422 y RS-485, es capaz de convertir señales PCI de un solo extremo en señales RS-422/RS-485 diferenciales balanceadas.Tiene un optoisolador incorporado capaz de proporcionar voltajes de aislamiento de hasta 2500 Vrms y un protector de supresión rápida de voltaje transitorio.Este protector está diseñado para proteger la interfaz RS-422/RS-485, utilizando el supresor de voltaje transitorio TVS (SUPERIOR DE TENGA TRANSIENTE) avanzado de hoy en día, en circunstancias normales, el tubo TVS es un estado de alta resistencia, cuando los extremos del tubo TVS es Sujeto a una descarga instantánea de alta energía, es capaz de una velocidad muy alta será la impedancia de los extremos de los extremos más bajos, para absorber una corriente grande, de modo que los dos extremos del circuito de la potencia predeterminadaEste protector puede suprimir eficazmente los rayos (LIGHTNING) y los ESD, proporcionando 600 W por línea de potencia de protección contra sobretensiones por rayos, así como varias razones en la línea generadas por la sobretensión y la sobretensión transitoria, y una capacitancia entre polos muy pequeña para Garantiza la transmisión de alta velocidad de la interfaz RS-422/RS-485.
Parámetros UT-724A-I

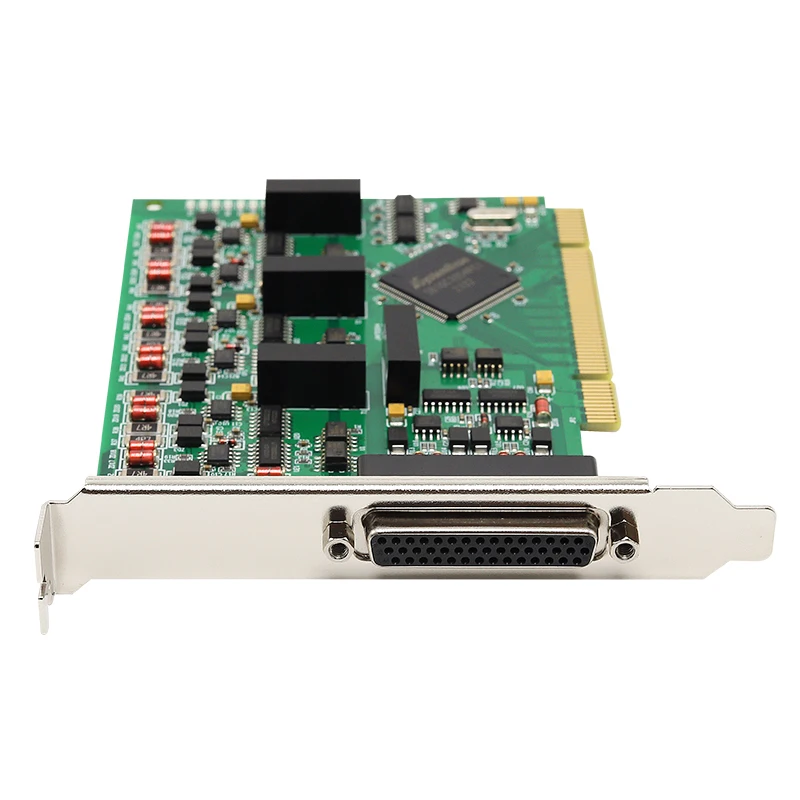

● Conector: DR44 hembra x1
● BUS: PCI universal de 32 bits
● Señal: RS-422:T/R+、T/R-、RXD+、RXD-、GND; RS-485: Datos+(A); Datos-(B) GND
● Velocidad de transmisión: 300bps-921,6Kbps
● Bits de datos: 5, 6, 7, 8
● Bits de parada: 1,5, 2
● Bit de verificación: Ninguno, Par, Impar, Espacio, Marca
● Control de flujo: RTS/CTS XON/XOFF
● Temperatura de funcionamiento: -40℃～85℃
● Aislamiento óptico: voltaje de aislamiento 2500 Vrms, módulo CC/CC dedicado continuo 500 CC
● Protección de interfaz: RS-422 y RS-485 proporcionan sobretensiones de 600 W, protección ESD de ±15 KV en cada línea
● Distancia de transmisión: 1,2 km para RS-485/422
● Sistema: Win2000/2003/XP/Vista/Win7/8/8.1/10/NT4.0/CE4.2/5.0/Vxworks/Linux2.4.x/2.6.x
Velocidad de interfaz RS-422/485 de hasta 921.6 Kbps, soporte para controlador FIFO de 64 bytes y control de flujo de hardware y software incorporado, PCI universal compatible con 3.3/5 V PCI y PCI-XRS-422, interfaz RS-485 600 W por línea de protección contra sobretensiones, ± 15 K V de protección electrostática

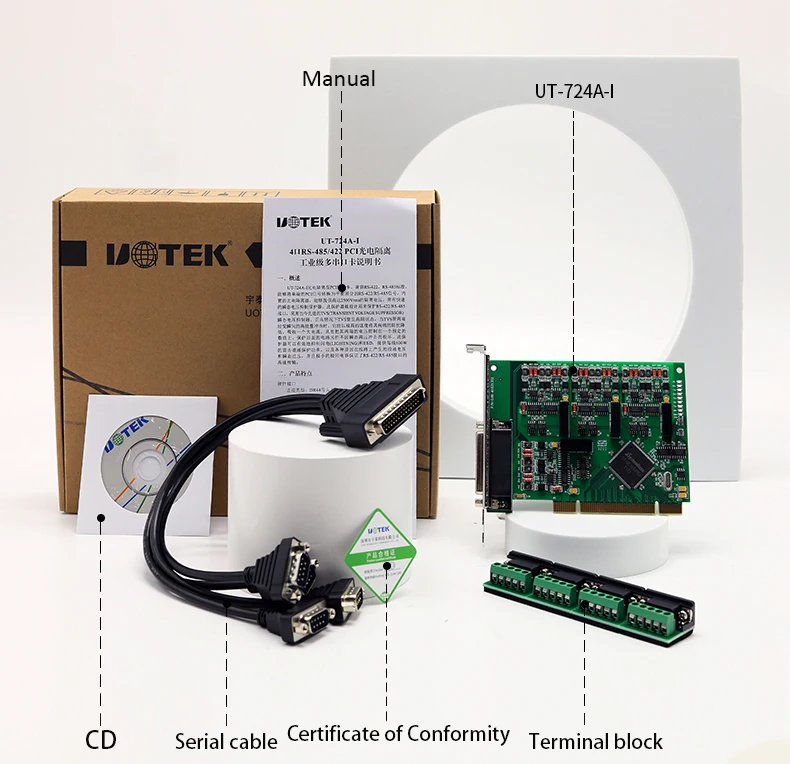

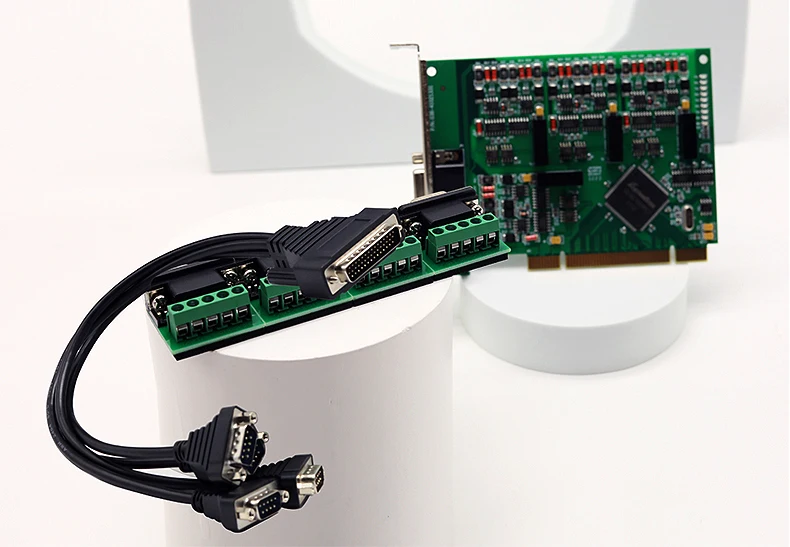

Detalles del UT-724A-I
Certificado UTEK
Introducción a la TECNOLOGÍA UTEK
