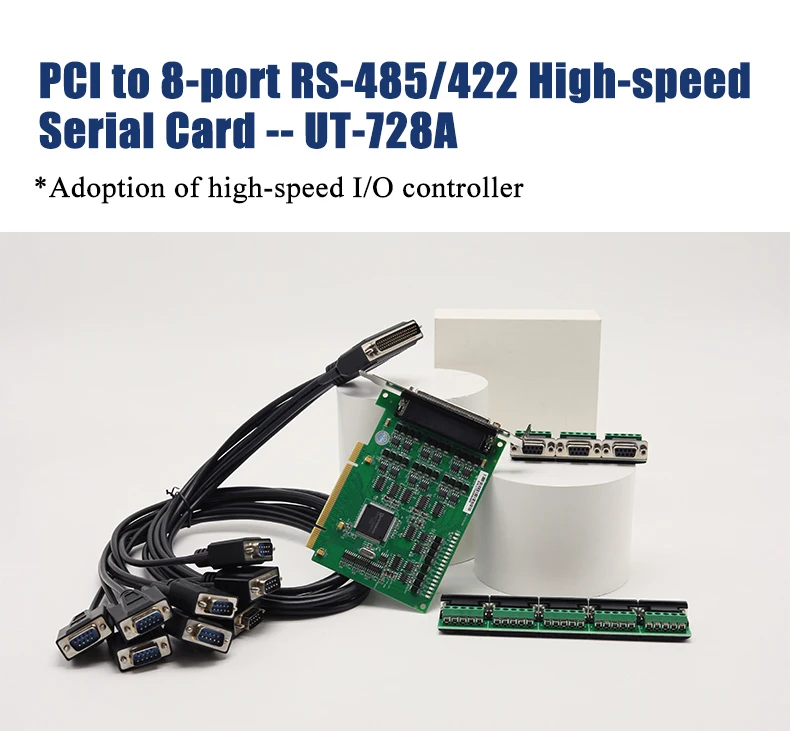

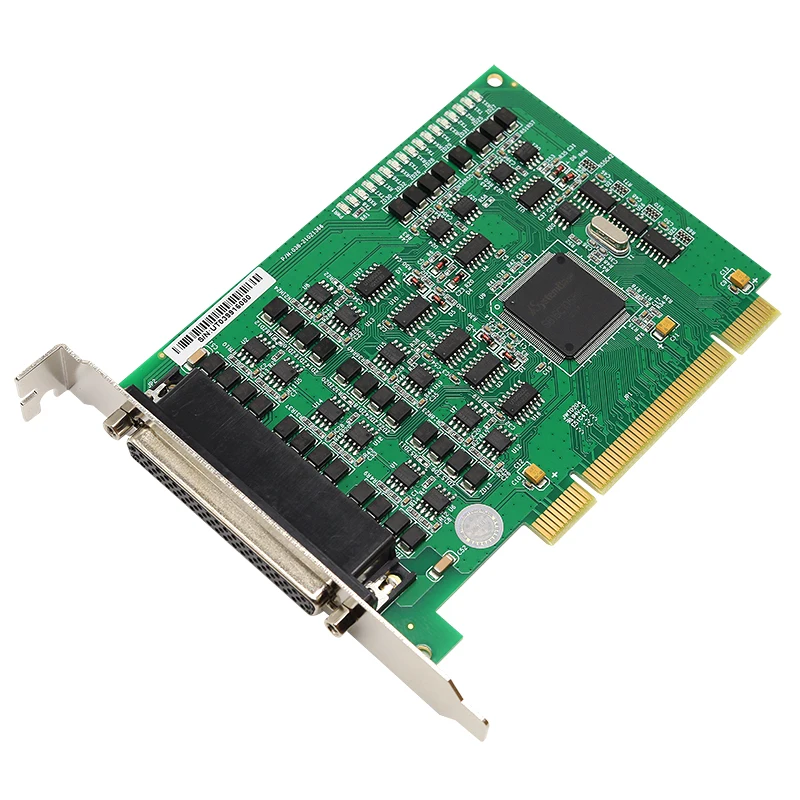

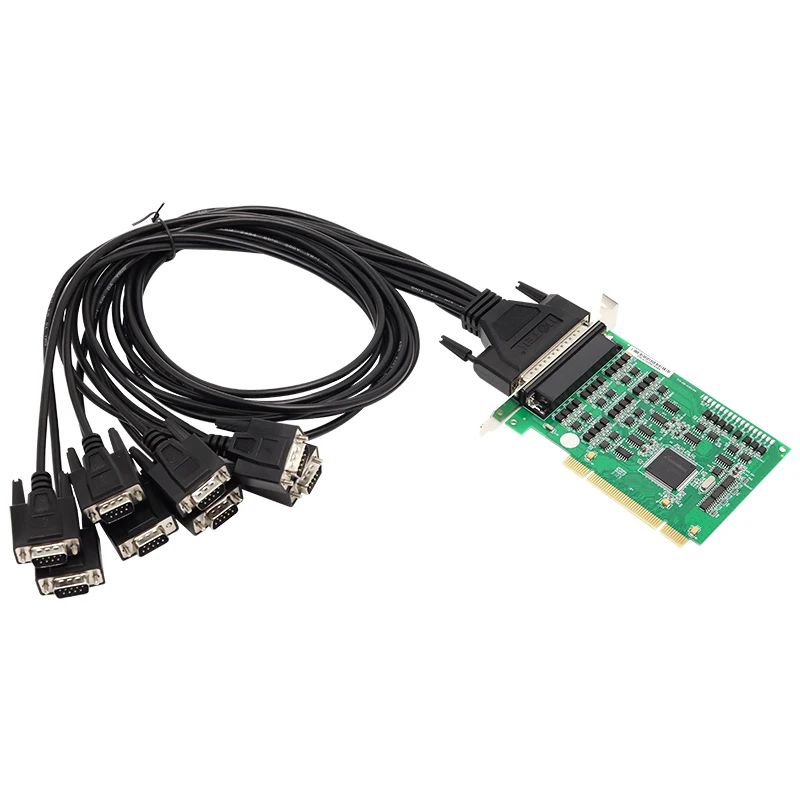

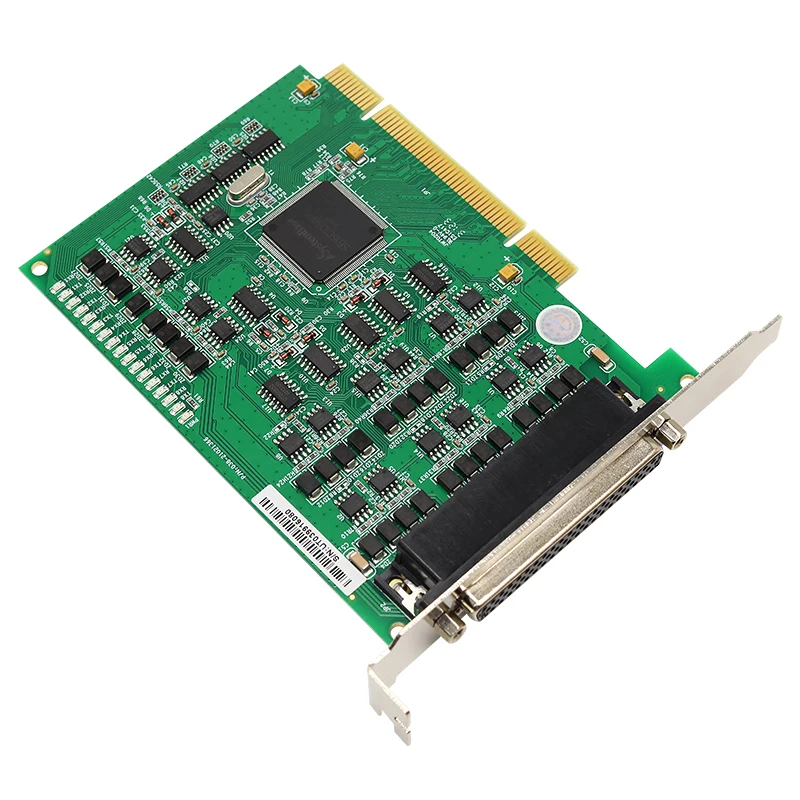

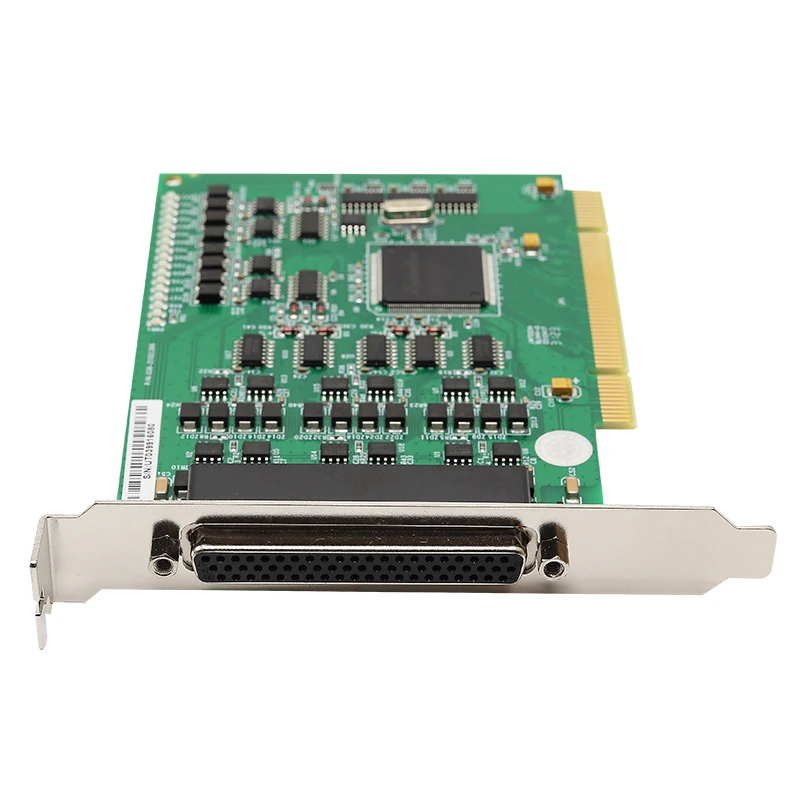

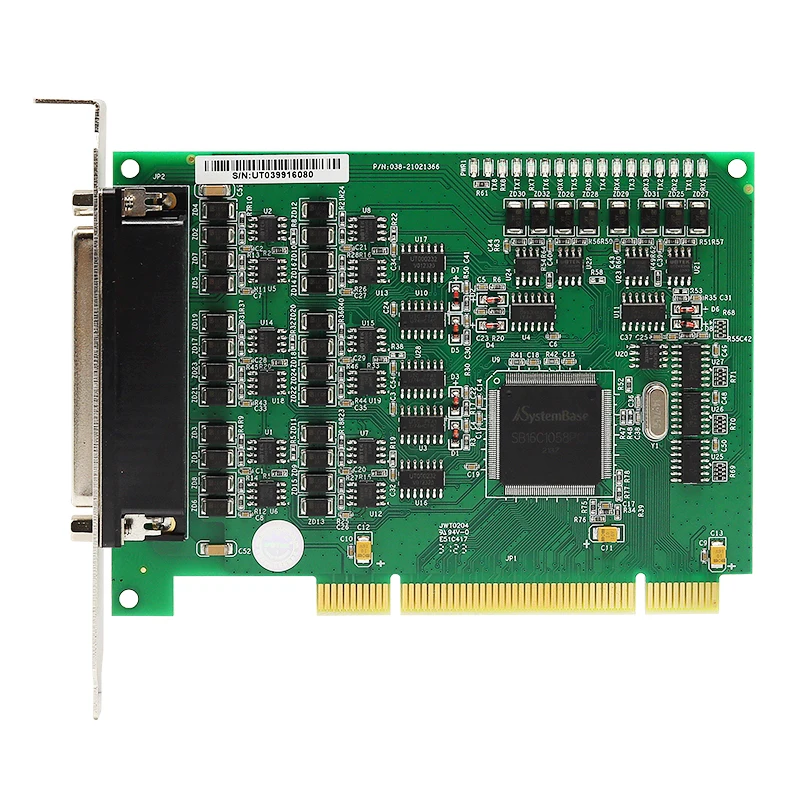

UOTEK Tarjeta serie PCI a RS-485 RS-422 de grado industrial RS485 RS422 8 puertos convertidor de expansión DR62 de alta velocidad UT-728A
La tarjeta convertidora PCI UT-728A, compatible con los estándares RS-422 y RS-485, es capaz de convertir señales PCI de un solo extremo en señales RS-422/RS-485 diferenciales balanceadas con un protector de supresor de voltaje transitorio rápido, que está diseñado para proteger las interfaces RS-422/RS-485 con los TVS avanzados de hoy (TRANSIENTE En condiciones normales, el tubo TVS está en un estado de alta resistencia.Cuando los dos extremos del tubo TVS están sujetos a una descarga instantánea de alta energía, puede reducir la impedancia en ambos extremos a una velocidad muy alta y absorber una corriente grande, sujetando así el voltaje en ambos extremos a un valor predeterminado y protegiendo los componentes del circuito detrás de daños debido a una descarga transitoria de alto voltaje.Este protector puede suprimir eficazmente los rayos (ILUMINACIÓN) y los ESD, proporcionando 600 W de potencia de protección contra sobretensiones por línea, así como voltajes de sobretensión y sobretensiones transitorios generadas por diversas causas en la línea, y la capacitancia entre polos extremadamente pequeña garantiza una alta Transmisión de velocidad de la interfaz RS-422/RS-485.
Parámetros UT-728
●Interfaz de hardware
● Interfaz de hardware
Tipo de conexión: 1 DR62 hembra
BUS: PCI universal de 32 bits

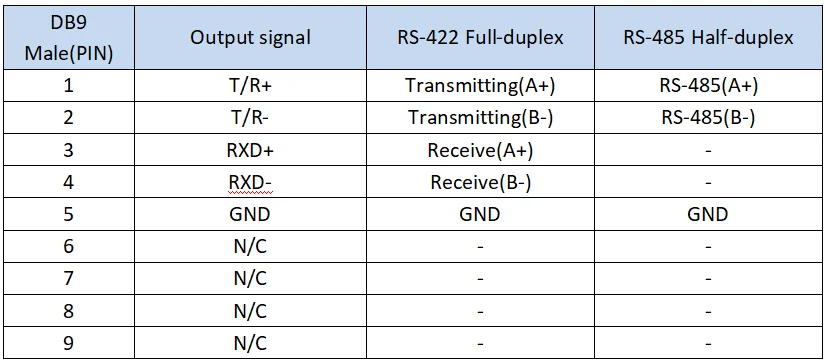

● Señal
RS-422: T/R+, T/R-, RXD+, RXD-, GND
RS-485: Datos+(A) Datos-(B) GND
● Velocidad de transmisión: 300bps-921,6kbps
● Bits de datos: 5, 6, 7, 8
● Bits de parada: 1,5, 2
● Bits de paridad: Ninguno, Par, impar, Espacio, Marca
● Control de flujo: RTS/CTS XON/XOFF
● Temperatura de funcionamiento: -40~85°C
● Protección de interfaz: RS-422, protección contra sobretensiones de interfaz RS-485 de 600W por línea, protección electrostática de ±15K V
● Distancia de transmisión: distancia de comunicación RS-485/422 de hasta 1,2 km
● Sistema de soporte: Win2000/ 2003/ XP/ Vista/ 2003_ Servidor/ NT4.0/ CE 4.2/ 5.0/ 6.0/ Vxworks/ Linux 2.4.x/ 2.6.x
Aplicación UT-728

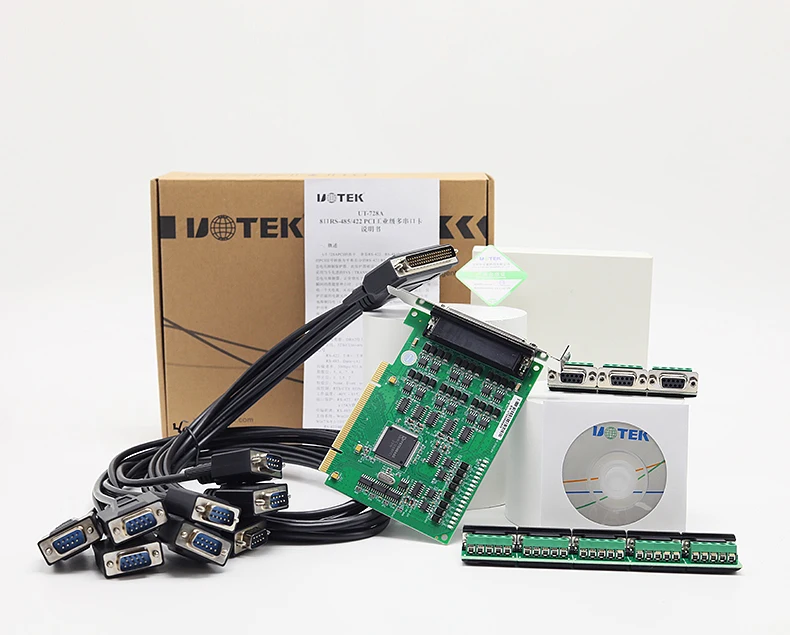

Paquete
