Descripción

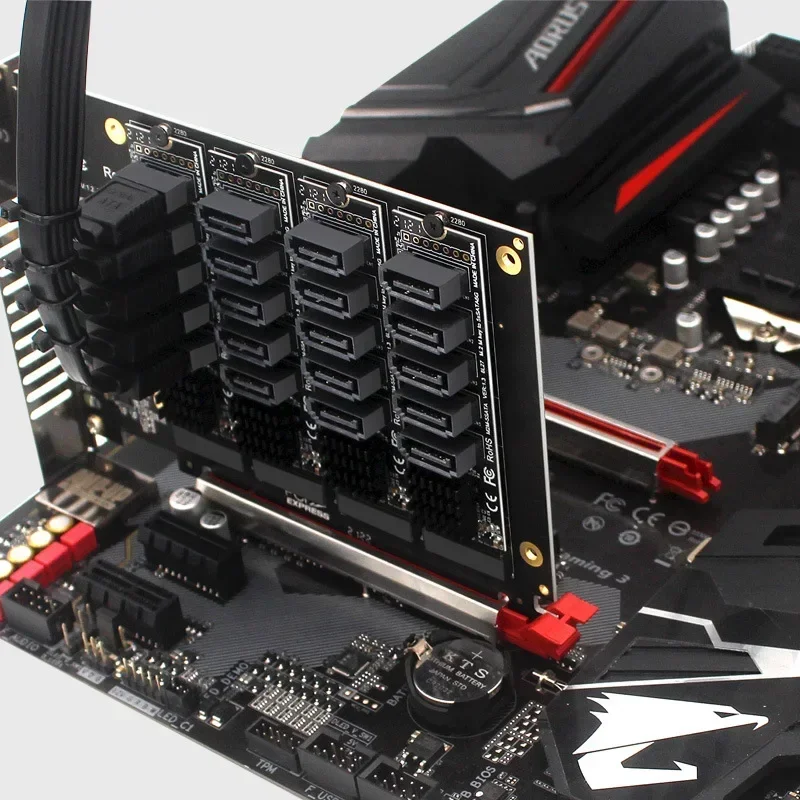

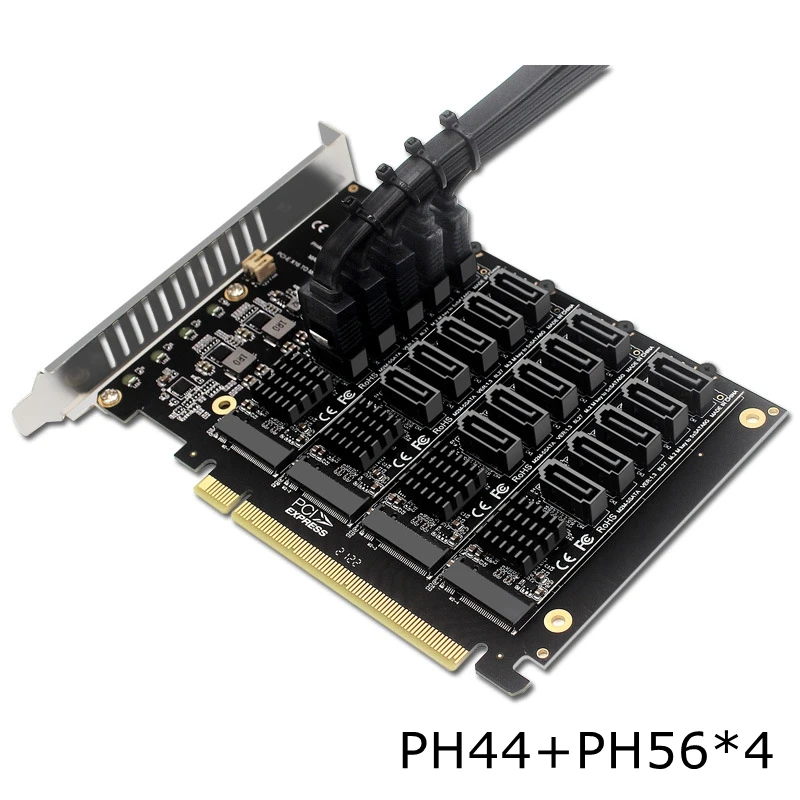

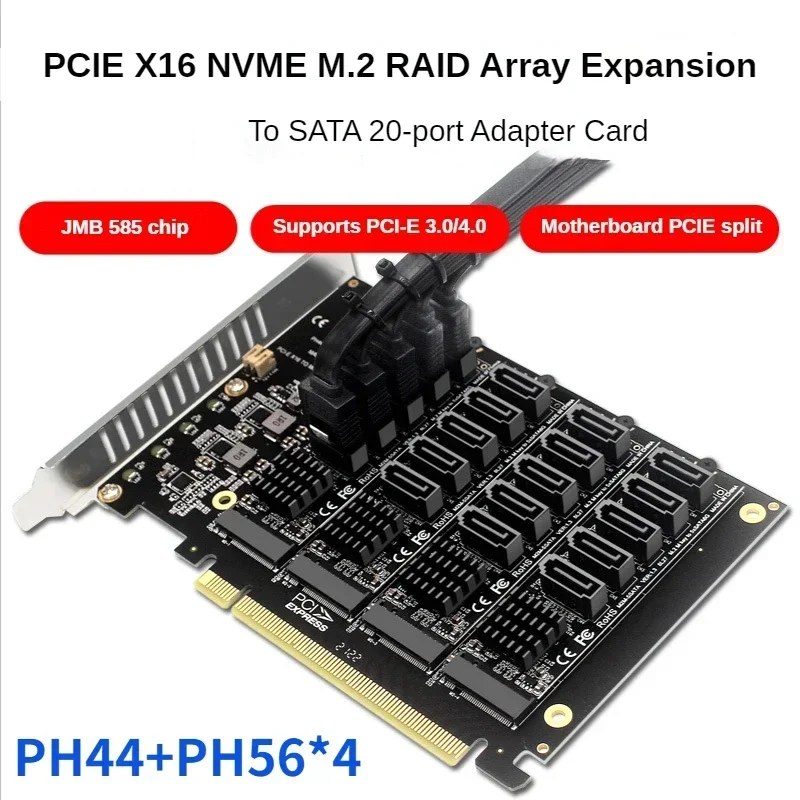

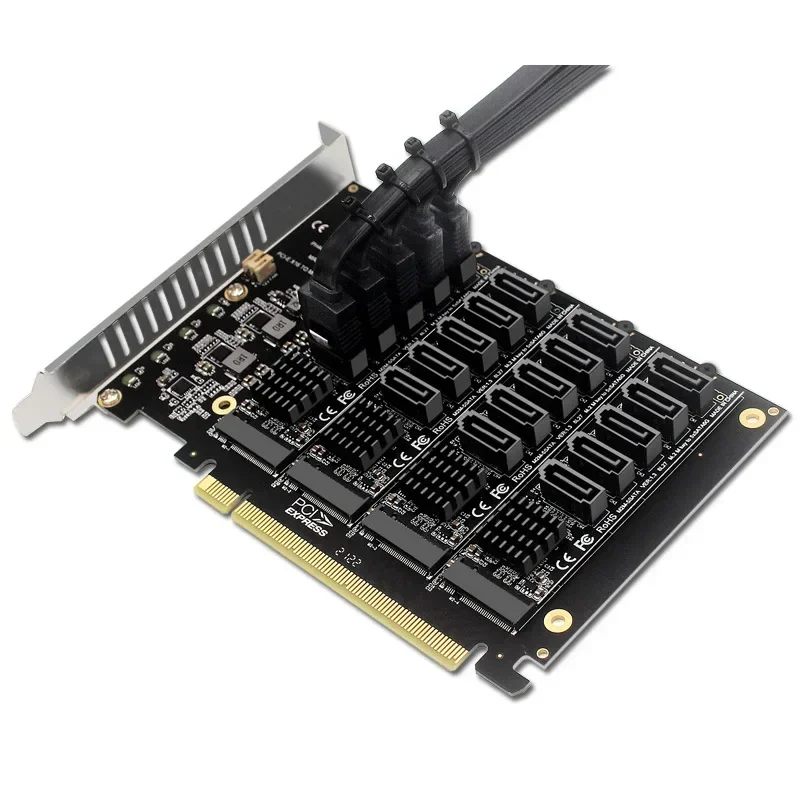

Tarjeta de matriz dividida de señal PCI-E X16 M.2 NVME 4 disco Placa Raid expansión PCIe 16x a SATA 20 puertos tarjeta adaptadora extendida Chip JMB585

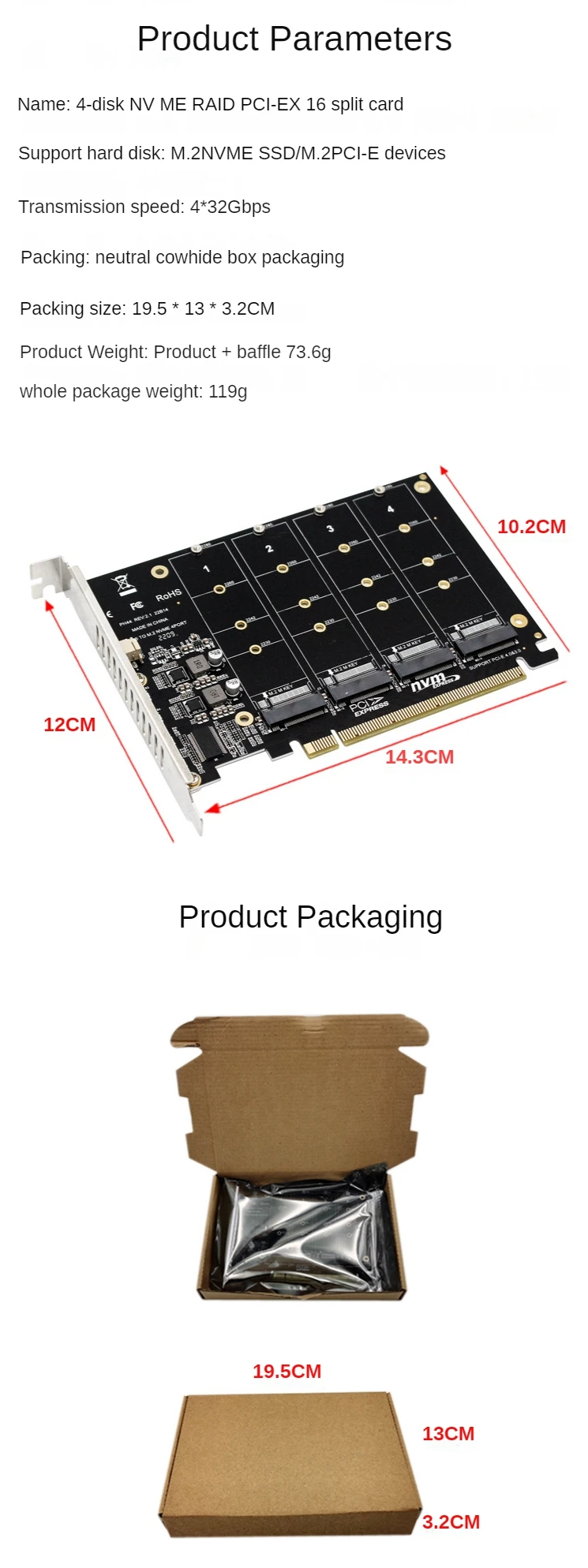

Especificaciones:
Compatibilidad con disco duro: dispositivo SSD/M.2 PCI-E del protocolo M. 2 NVME
Velocidad de transmisión: 4*32Gbps
Embalaje: embalado en caja de piel de vaca neutra
Tamaño del embalaje: 19.5*13*3.2CM
Peso del producto: producto + deflector 73,6G
Peso total del paquete: 119G
Descripción:

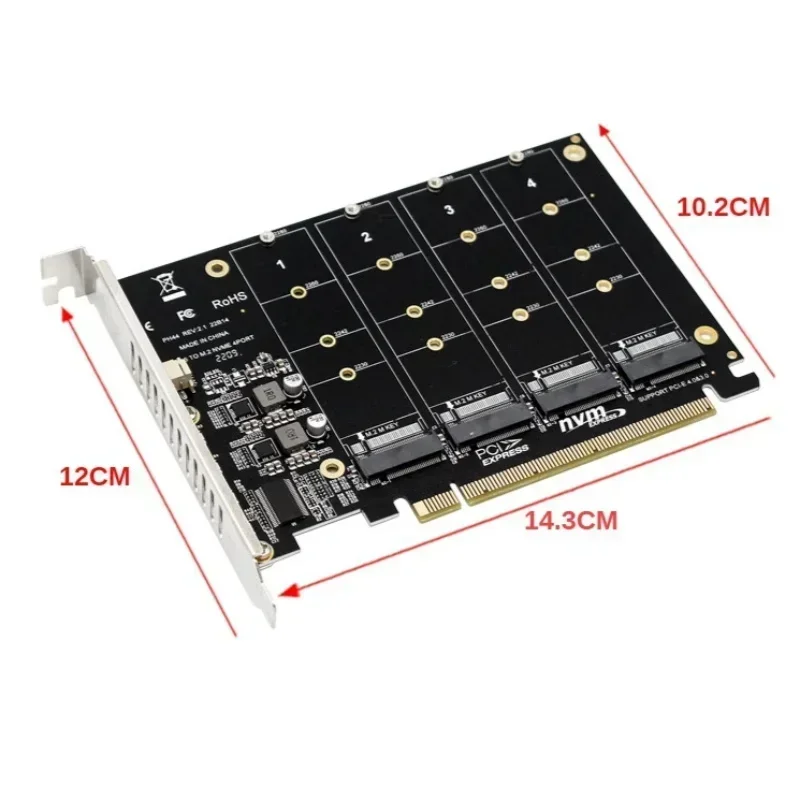

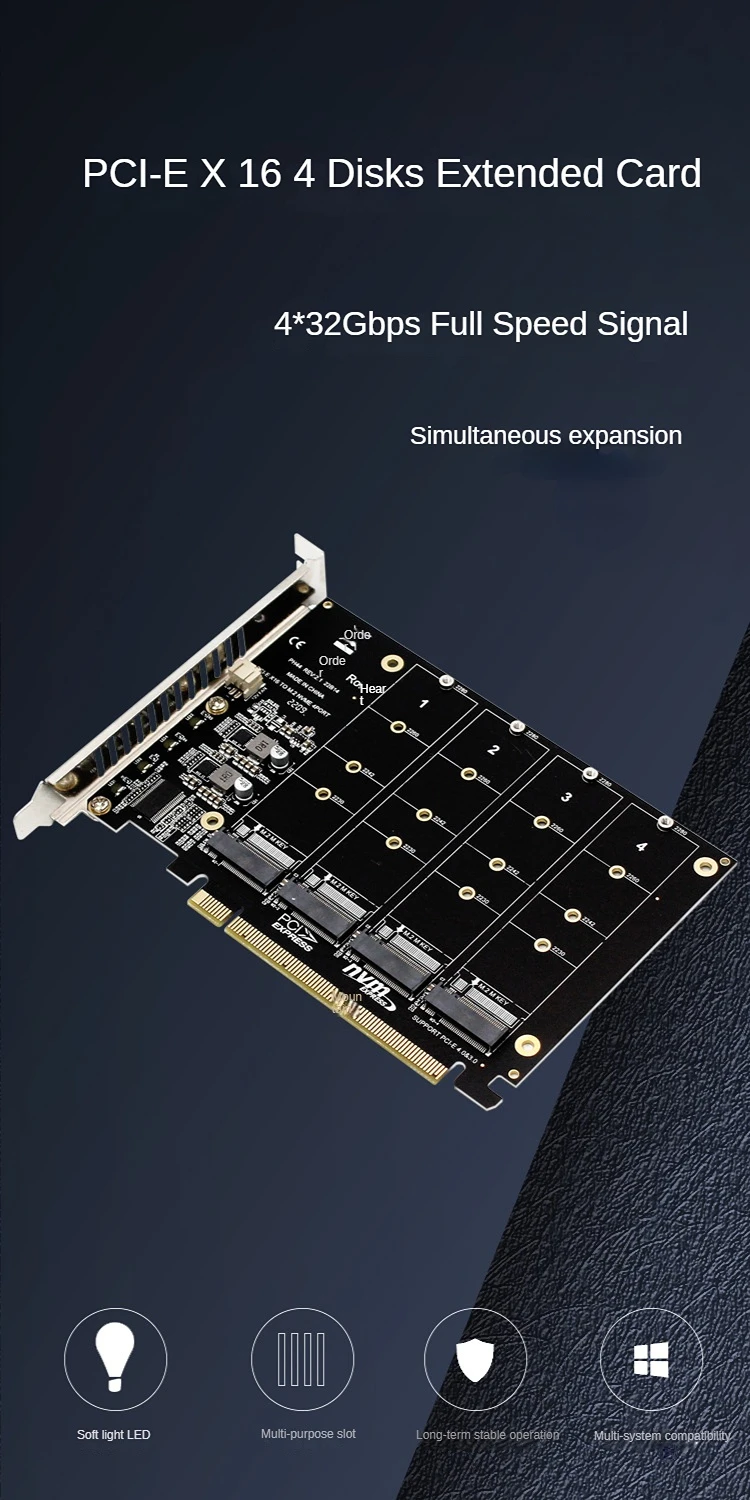

Tarjeta de expansión PCI-E X16 de 4 discos con señal de velocidad completa de 4*32 Gbps y expansión simultánea.
La placa principal admite la función PCI-E split o PCI-E RAID y admite protocolos de transmisión PCI-E 3.0 y 4.0.
Tarjeta de matriz de unidades de estado sólido de 4 discos, estructura sólida, PCB gruesa, interfaz PCIEX16 estable, cuide sus datos importantes.
Admite RAID suave de 4 discos, realiza RAID suave bajo WIN10, la consistencia de 4 discos es buena y el RAID es estable.
No deje caer disco, ralentice ni bloquee e importe un chip de alimentación CC de alta potencia para garantizar el funcionamiento estable del SSD NVME M.2.
La tecnología está madura y puedes usarla con confianza.
Solo cuando cuatro discos correspondan a cuatro indicadores LED, el LED de acceso al SSD se iluminará y el LED de lectura y escritura del SSD parpadeará.
Compatibilidad multisistema, compatibilidad con varios sistemas operativos convencionales, instalación sin unidad, conexión y uso
(PD: otros sistemas necesitan instalar controladores excepto el sistema Win8/10).

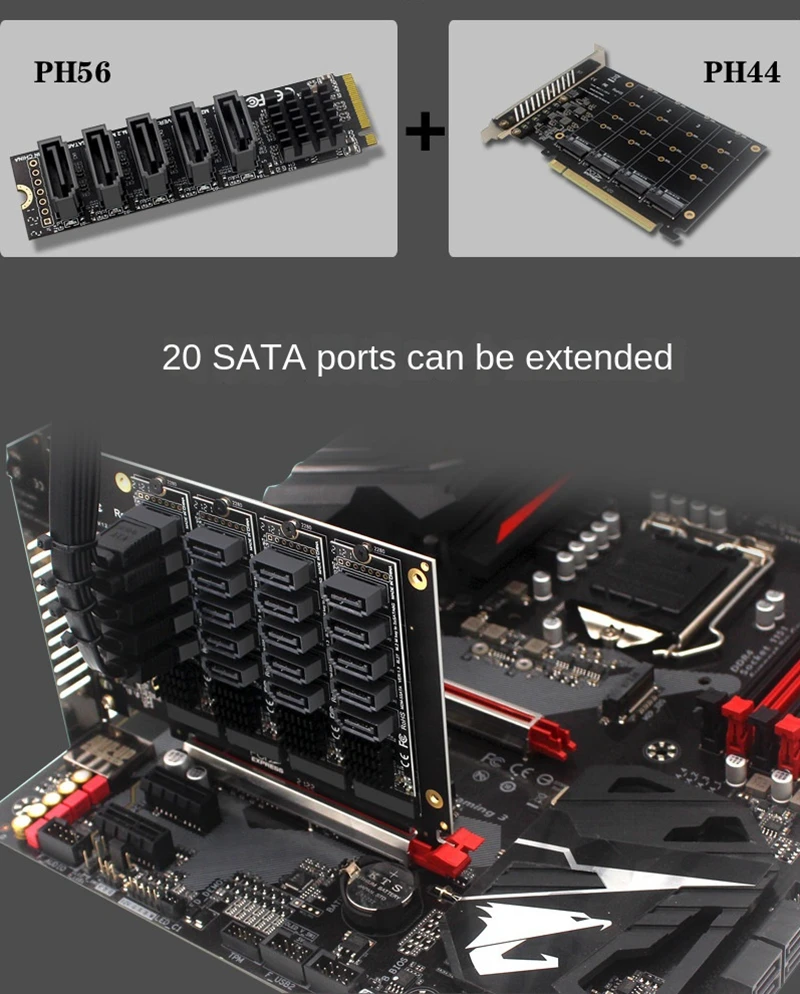

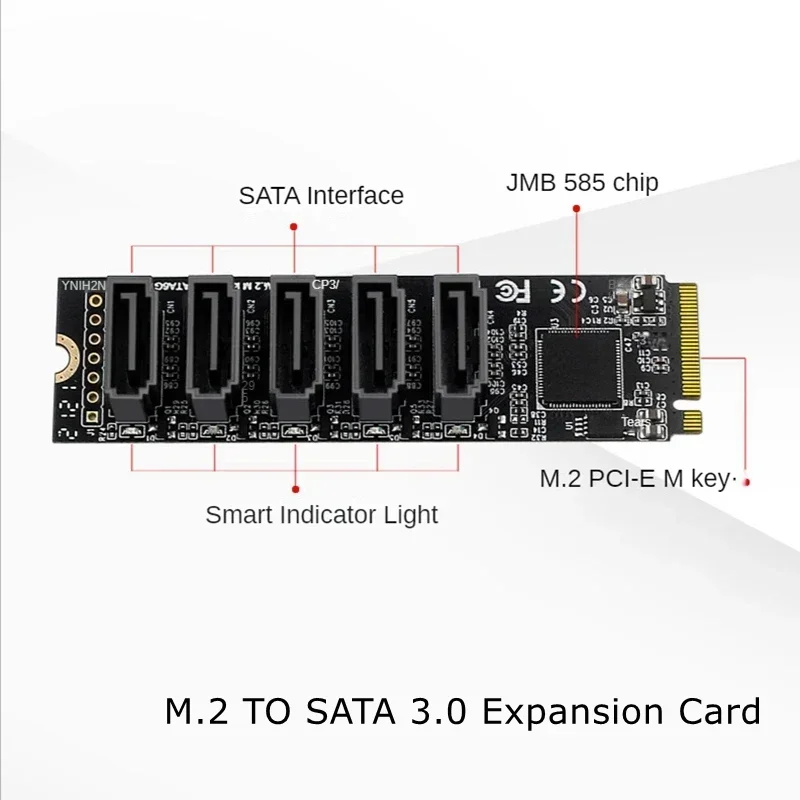

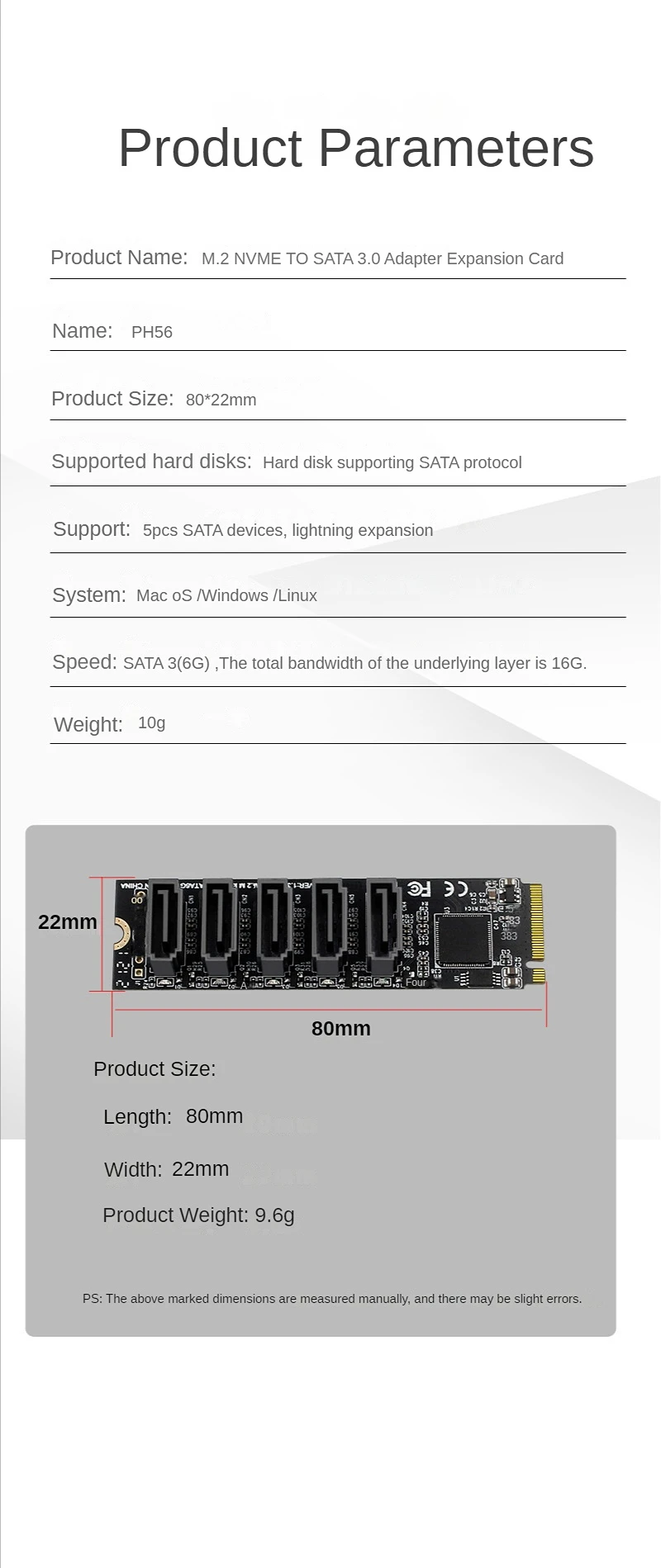

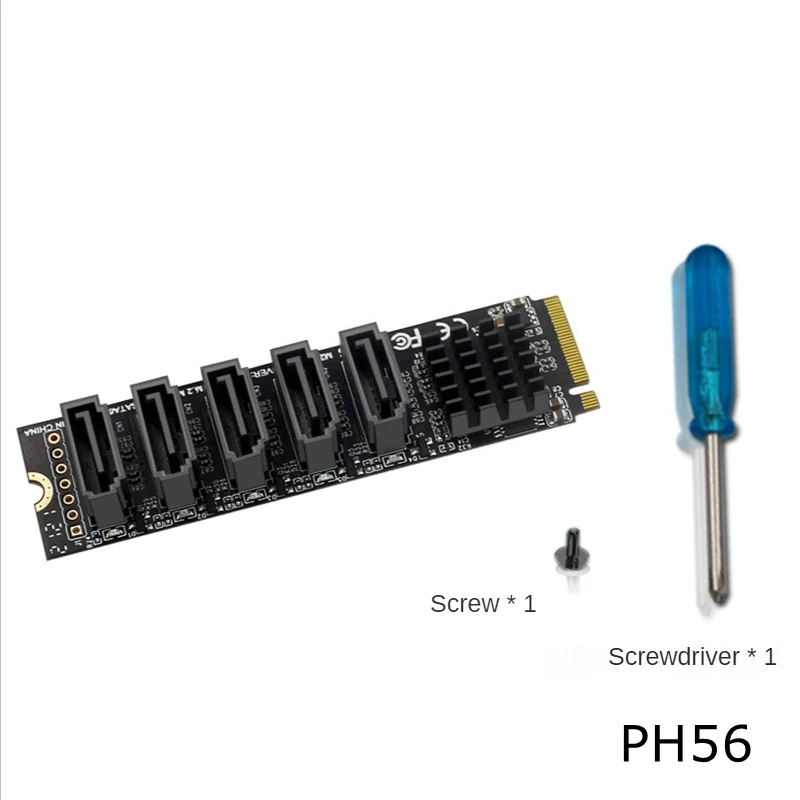

Modelo: PH56 x 4 piezas
Tamaño: 80*22 m

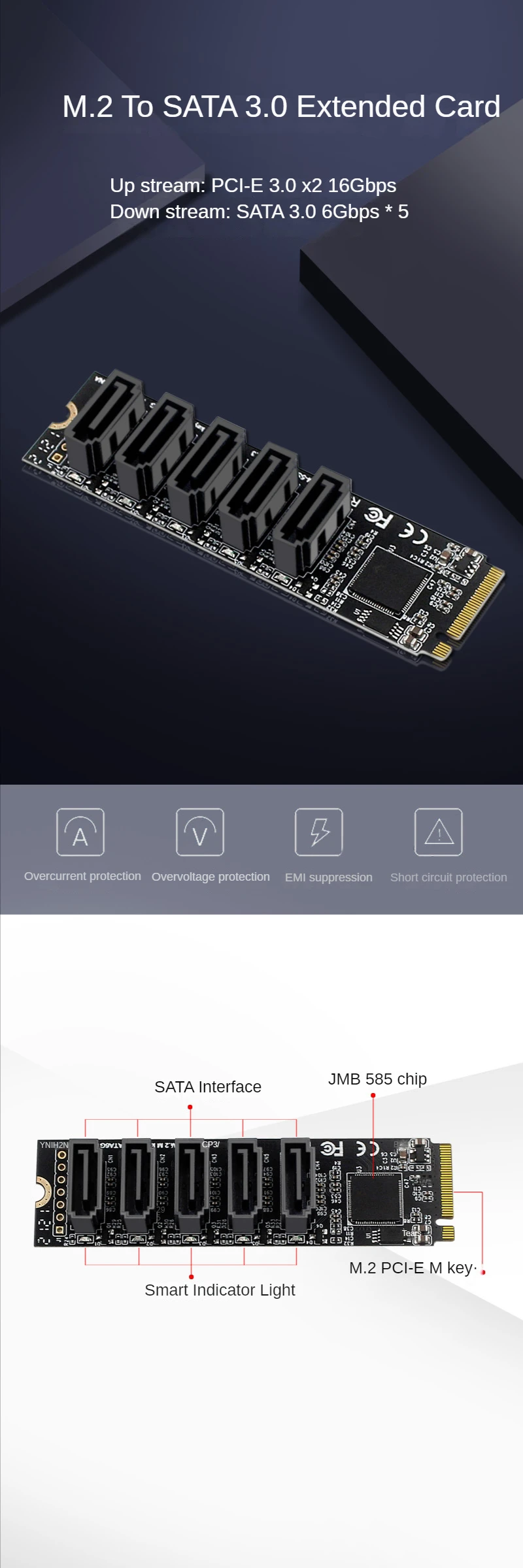

Compatibilidad con disco duro: disco duro compatible con el protocolo SATA.
Soporte: 20 dispositivos SATA.
Características funcionales:
Cumple con el estándar M.2 KEY M.
Protocolo de transmisión: PCIE X2, compatible con PCI EXPRESS con hasta dos canales.
Cumple con la revisión 3.1A de la especificación básica PCI EXPRESS.
Se admite el modo de ahorro de energía de la capa de enlace PCI EXPRESS.
Se admiten multiplicadores de puertos basados en comandos y FIS.
Revisión 3.2 compatible con SATA.
Admite modo AHCI e interfaz de programación IDE.
Se admite la cola de comandos nativa (NCQ).
Se admite el modo de ahorro de energía SATA LINK (parcial e inactivo).
Se admite la detección de enchufe SATA.
Admite control de potencia del controlador y rotación escalonada.
Se admite el estado de administración de energía SATA PARTIAL/SLUMBER.
Instrucciones de uso:
1.La placa base debe admitir
La placa base admite división PCI-E y se puede configurar en modo PCI-E X4X4 o 4 X4;
La placa base es compatible con PCI-E RAID;
La placa base ASUS admite la función de tarjeta de expansión Lightning;
Diferentes placas base tienen diferentes canales divididos PCI-E.Algunas placas base PCI-E RAID son X8 X4 X4.Esta tarjeta M.2 de 4 bits solo admite 3 SSD o dispositivos M.2; la tarjeta M.2 de 2 bits solo admite un SSD o dispositivo M.2.Si necesita utilizar este producto normalmente, seleccione la placa base correctamente;
Muchas placas base comparten un canal de PCI-E. Asegúrese de que la placa base pueda admitir la función de división PCI-E, pero no puede identificar tantos SSD o dispositivos M.2.Retire o reemplace la ranura de otros dispositivos PCI-E, como tarjeta gráfica, tarjeta extendida, SSD NVME integrado, etc.
Para placas base ASUS que admiten PCI-E split, consulte el siguiente enlace
https://www.asus.com/tw/support/FAQ/1037507
Para las placas base ASRock que admiten PCI-E split, consulte el siguiente enlace
https://www.asrock.com/mb/spec/product.cn.asp?Model=ULTRA%20QUAD%20M.2%20CARD#SupportList
Muchas placas base de la placa base del servidor, X299 y X399 tienen la función de dividir,
2. Se requiere soporte de CPU. La CPU debe tener suficientes canales. Generalmente, la CPU de gama baja no tiene suficientes canales PCI-E, por lo que es posible que tampoco sea compatible; al comprar una CPU, puede consultar la introducción de la placa base para una selección correcta;
