Longitud del Cable
Color
Descripción
El montaje incorrecto o el funcionamiento inadecuado riesgos de quemar el equipo
Además de los portátiles, este producto también admite placas base Intel NUC, placas base STX, placas base ITX, tarjetas gráficas externas y interfaz M.2 NVMe.

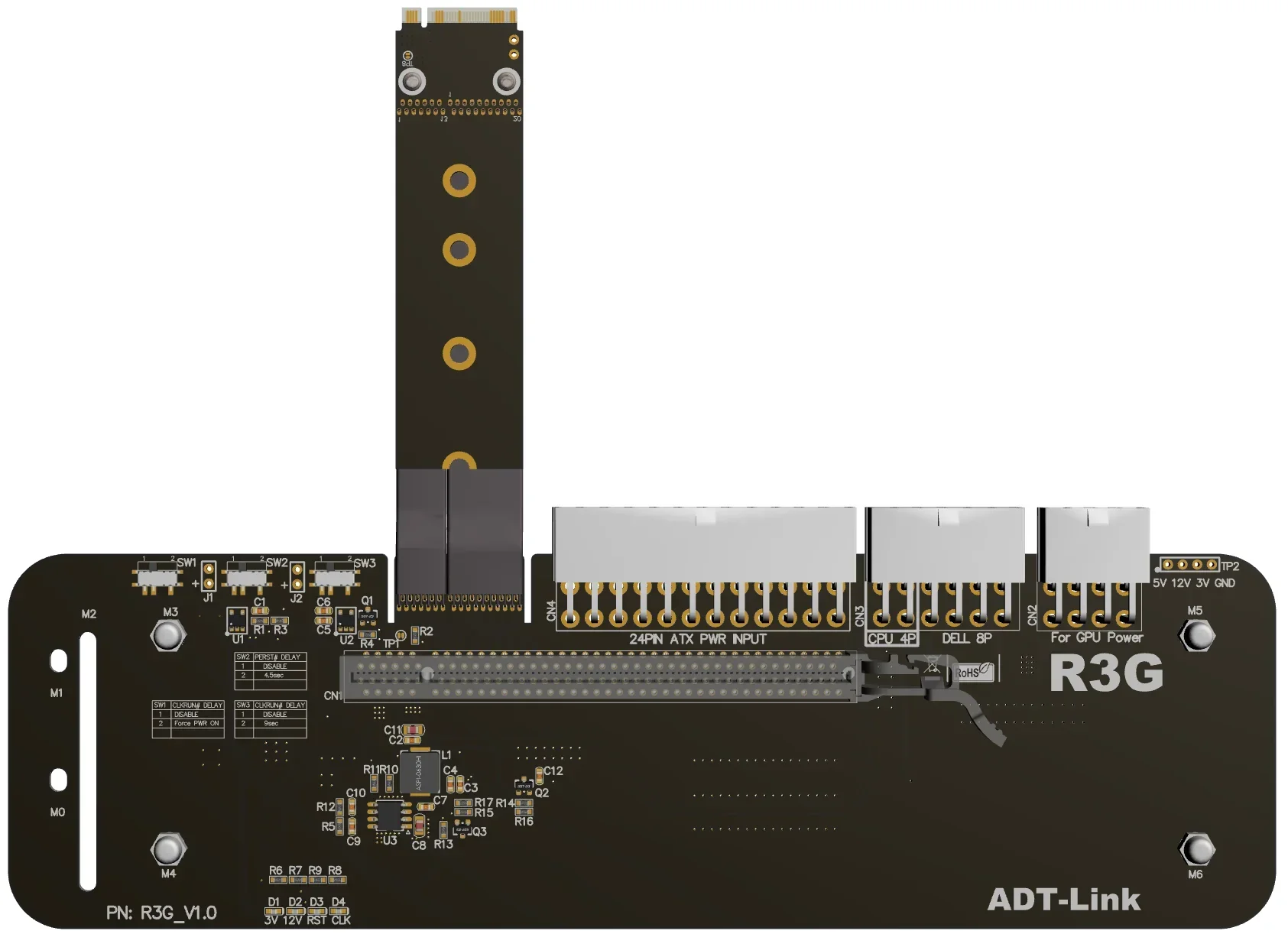

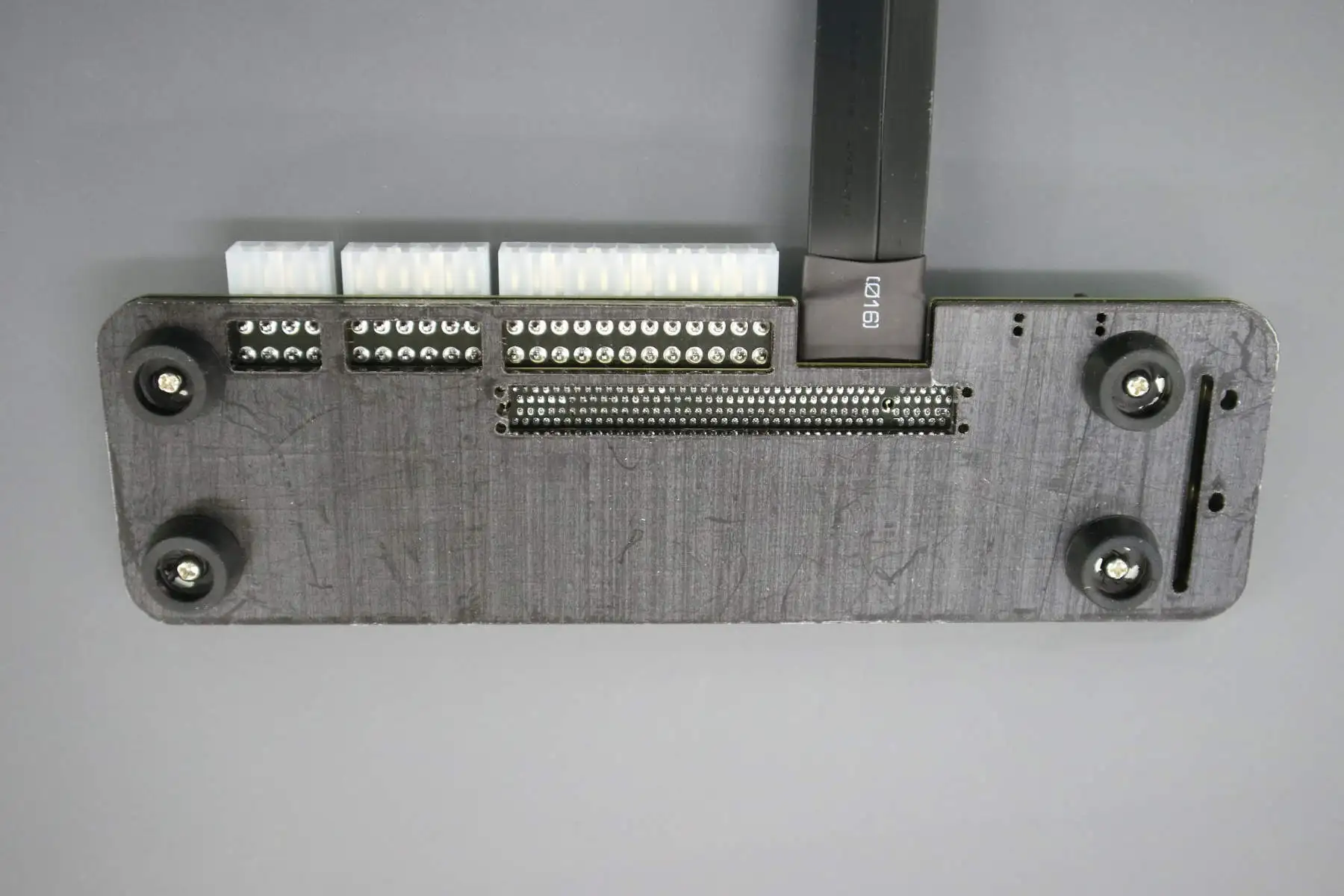

Modelo de producto: productos de la serie R3G

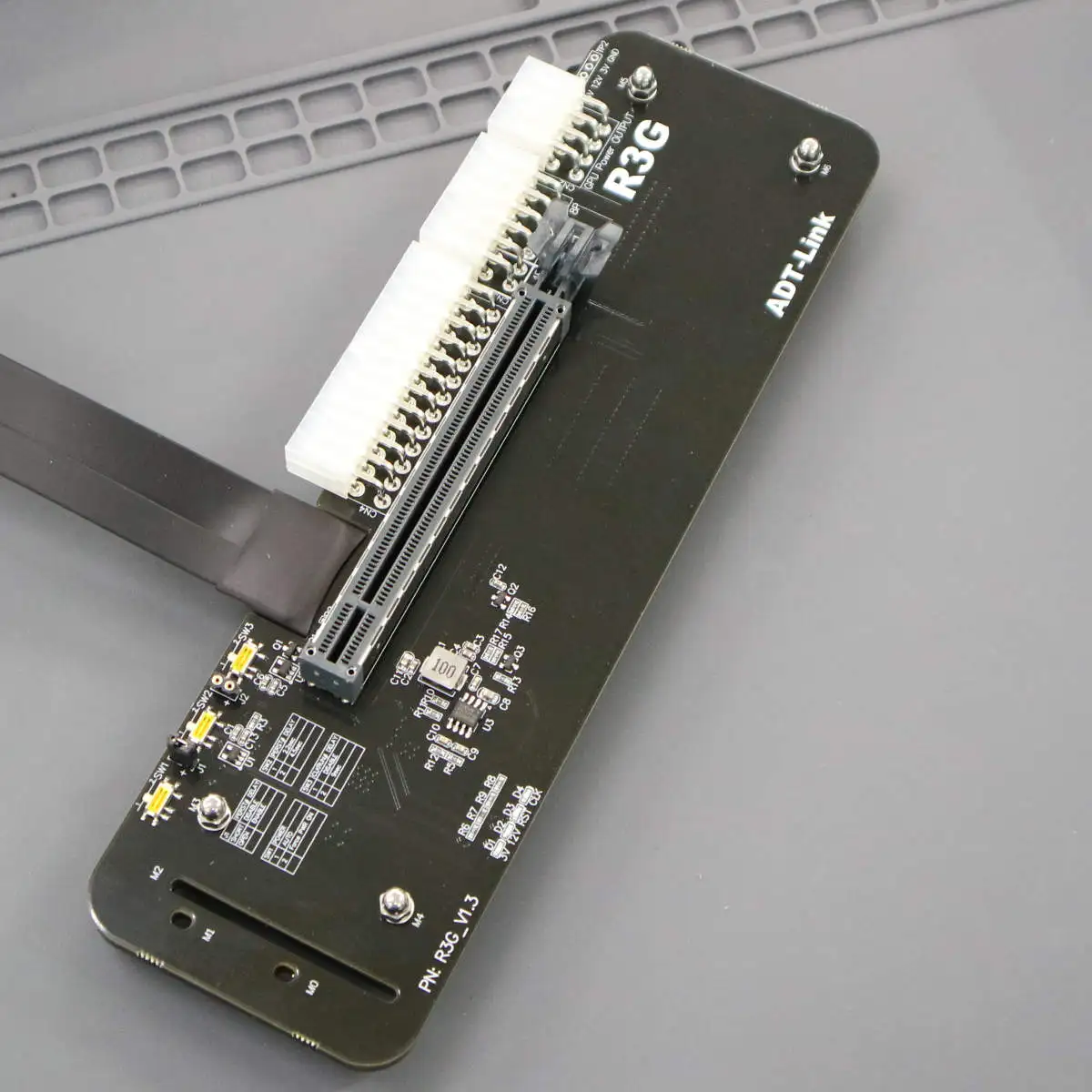

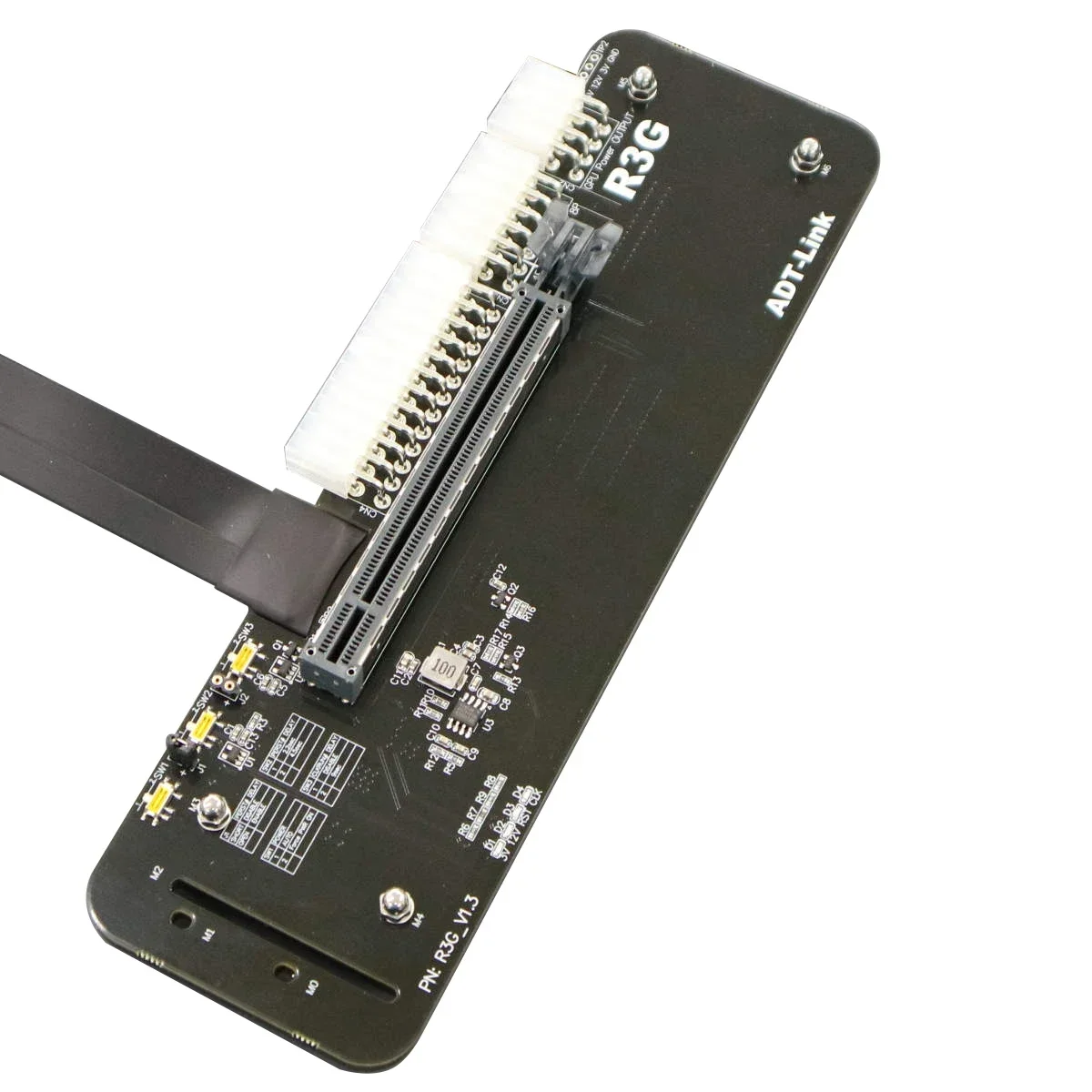

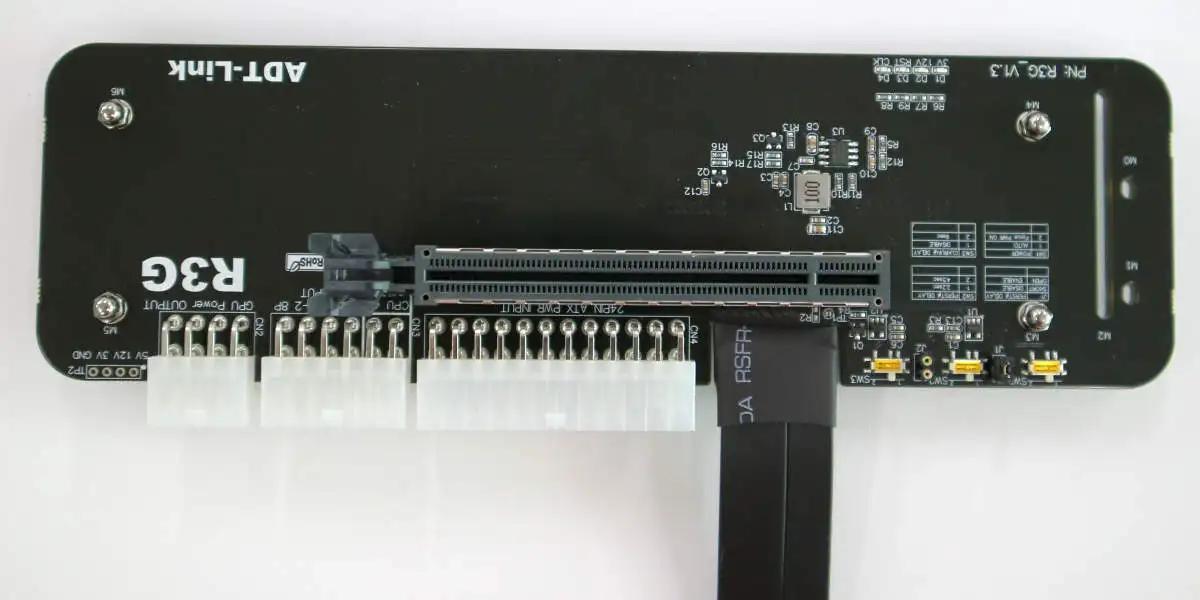

Nombre del producto: Cable de extensión de placa adaptadora externa de tarjeta gráfica
Longitud del cable: 25 cm, 50 cm
Compatibilidad de tarjetas gráficas: admite tarjetas gráficas nuevas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2015 no son compatibles)

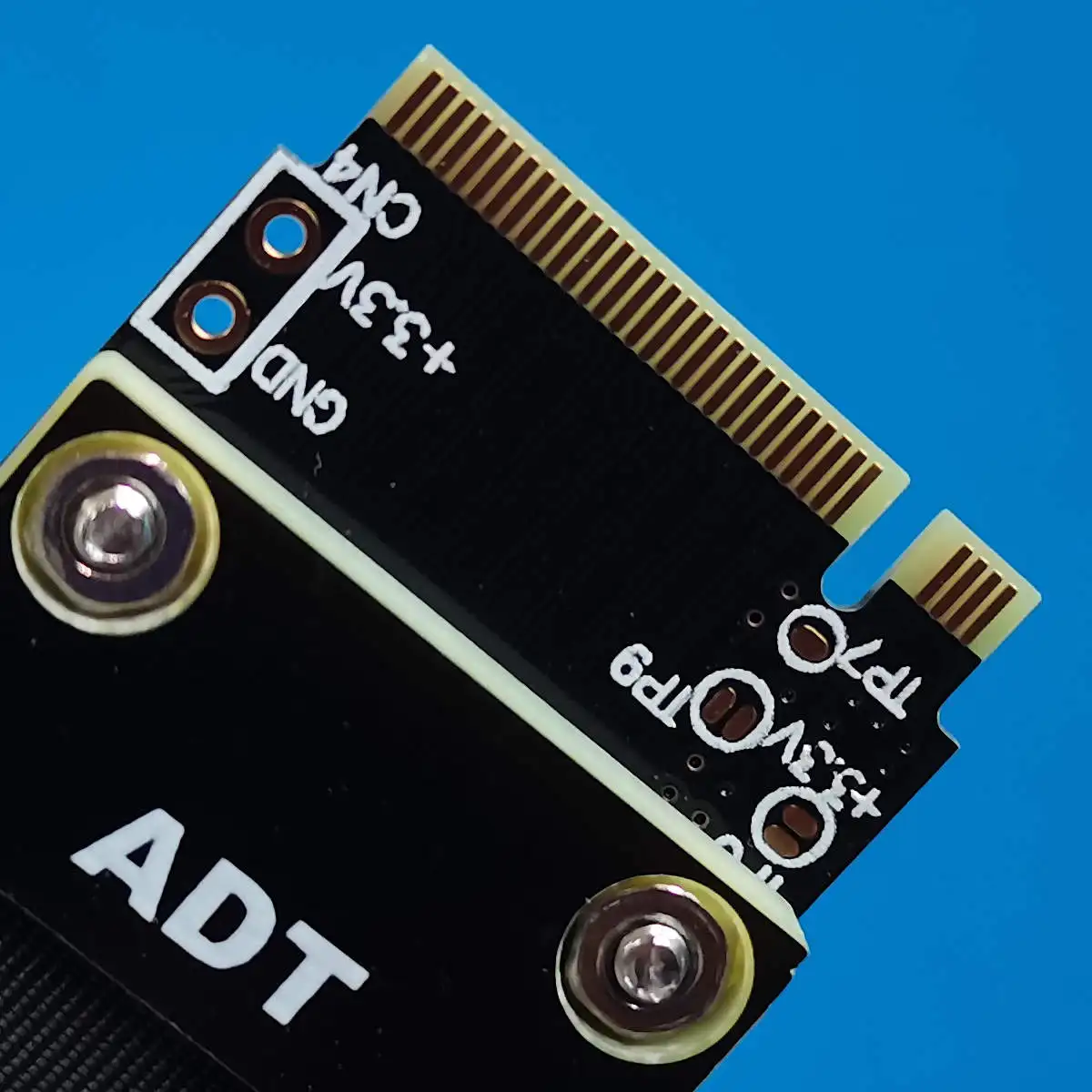

Compatibilidad de la placa base: computadora portátil, placa base ITX/STX, NUC, solo admite interfaz M.2 NVMe, no admite interfaz M.2 SATA, no admite interfaz WiFi M.2, no admite interfaz WWAN M.2, no admite interfaz USB
Descripción de la fuente de alimentación: Fuente de alimentación compatible con la serie DELL DA-2 (D220P-01/ADP-220AB) Fuente de alimentación de 12 V/18 A/220 W, o fuente de alimentación ATX estándar superior a 500 W, la fuente de alimentación debe ser preparada por el comprador
Velocidad de ancho de banda: PCIe3.0x4 (32G/s)
Ventajas del producto:
1.Soporte de alta frecuencia PCIe 3.0 x4; Transmisión estable de 32 G/bps
2.La señal diferencial no tiene un diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero.
3.El producto está hecho de materiales de alta calidad, la PCB está hecha de precisión, el espesor del material de cobre se espesa a 1 oz, el contenido chapado en oro del dedo dorado es suficiente y el pie chapado en oro tiene buena conductividad eléctrica, que puede reducir la pantalla azul de choque causada por el aumento de la oxidación y la resistencia al óxido.
4.El conector de la tarjeta gráfica tiene una hebilla y el deflector PCIe se fija con postes de cobre hexagonales y tornillos de mariposa.La estructura es apretada y la tarjeta gráfica no tiembla.

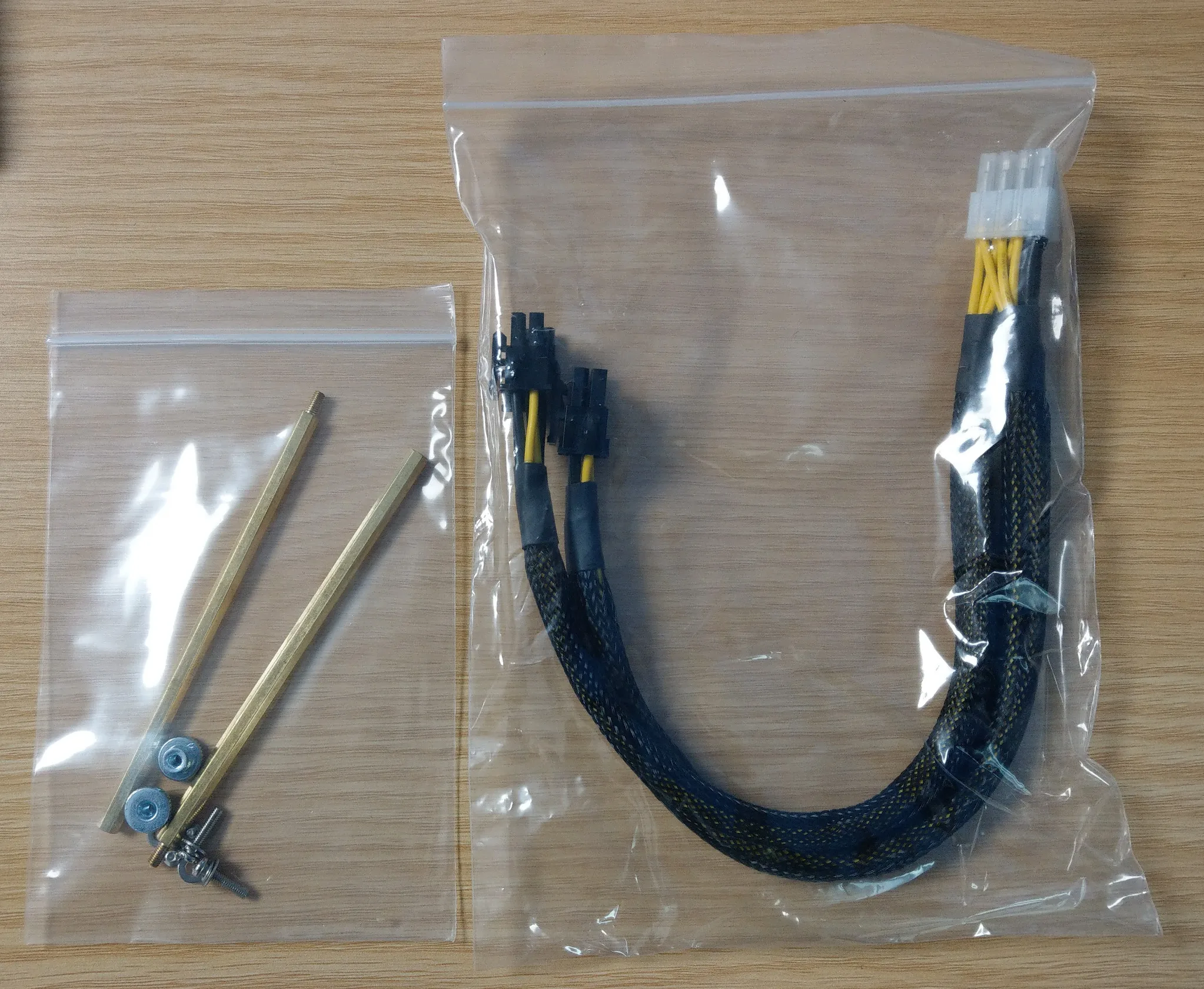

Accesorios del producto, pilares hexagonales de cobre y tornillos relacionados para fijar la tarjeta gráfica, y un cable adaptador de corriente de tarjeta gráfica individual de 6P a doble 8P
¿Cuáles son las opciones de fuente de alimentación externa ADT R3G?

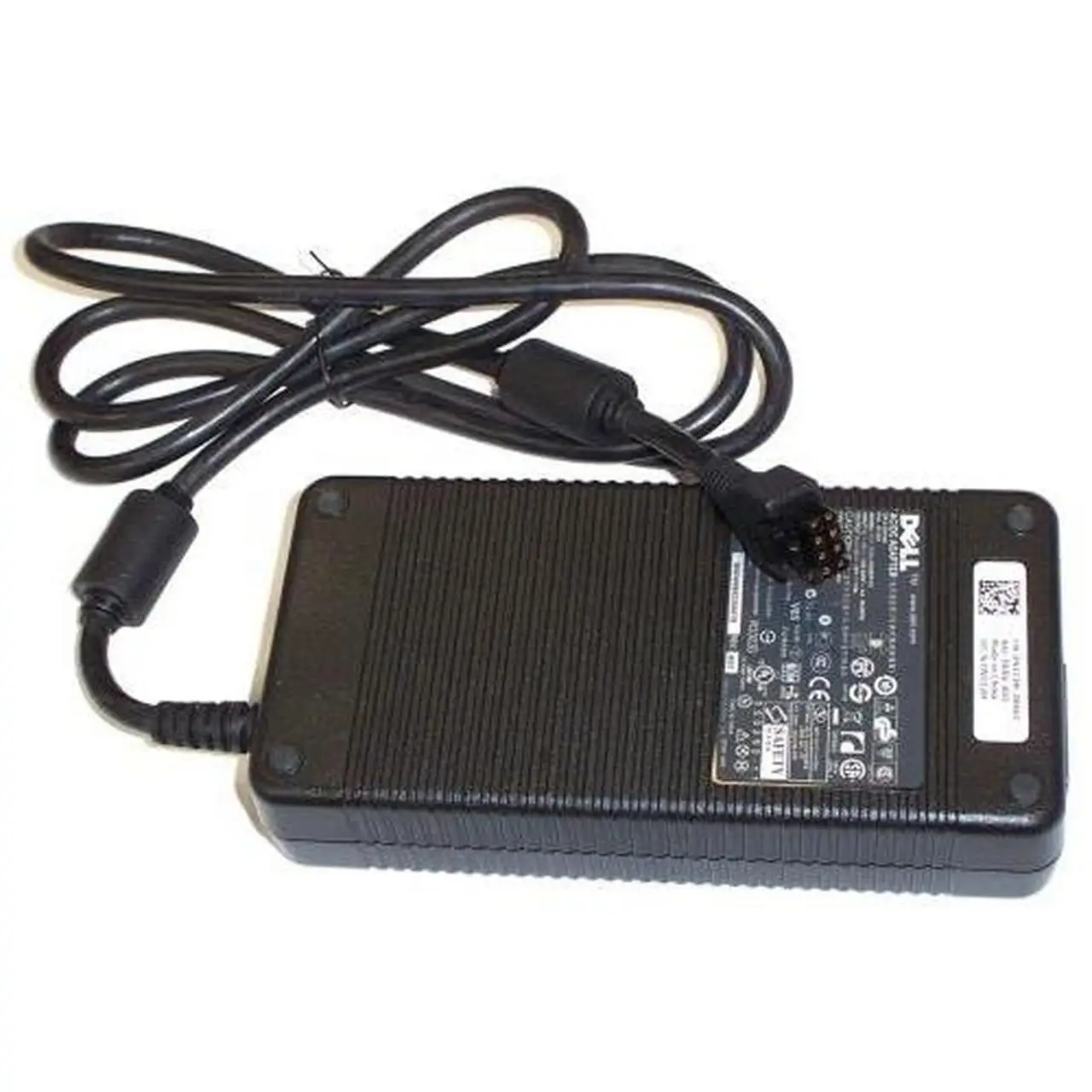

Hay dos tipos, a saber, fuente de alimentación DELL y fuente de alimentación ATX.

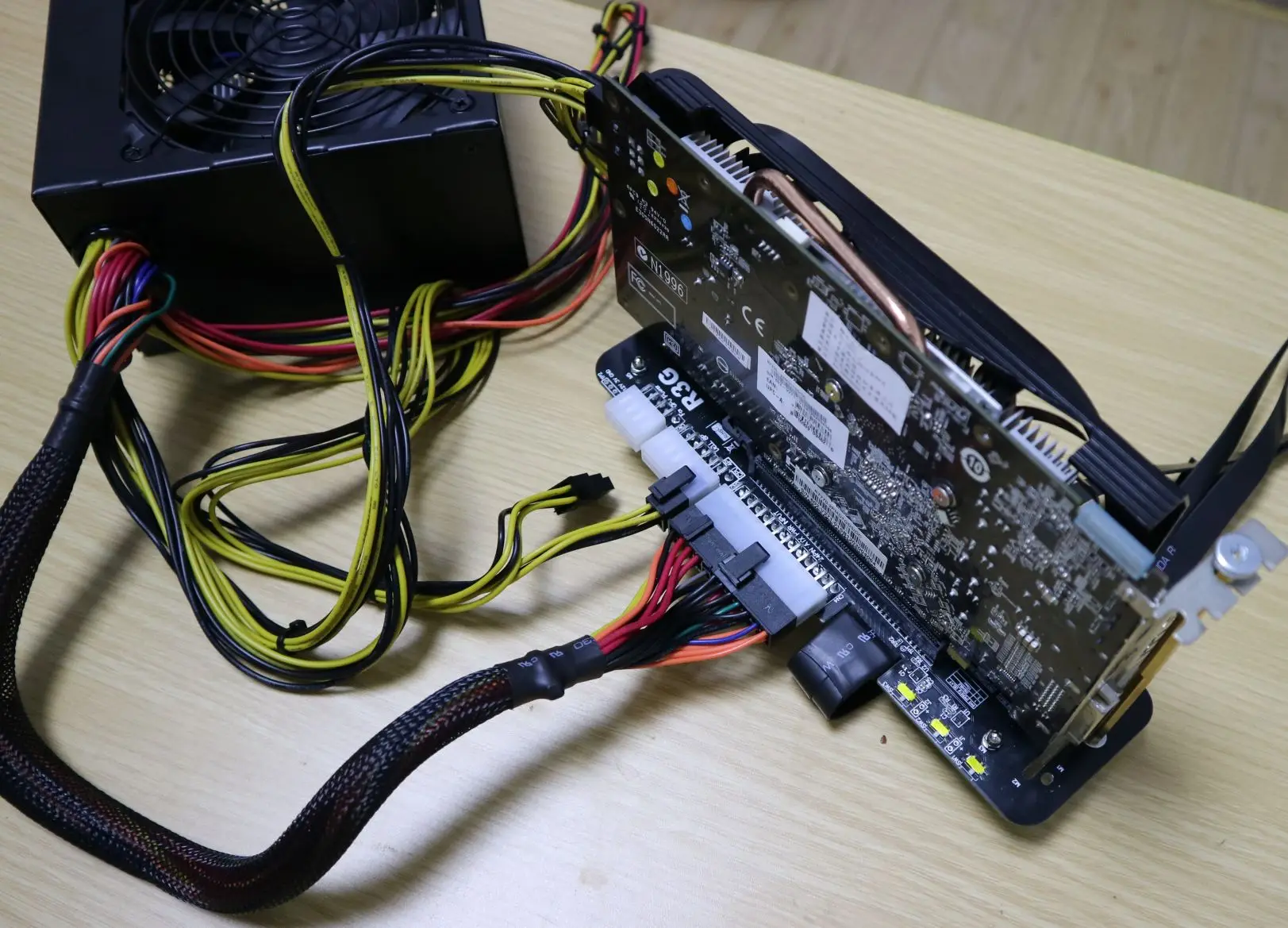

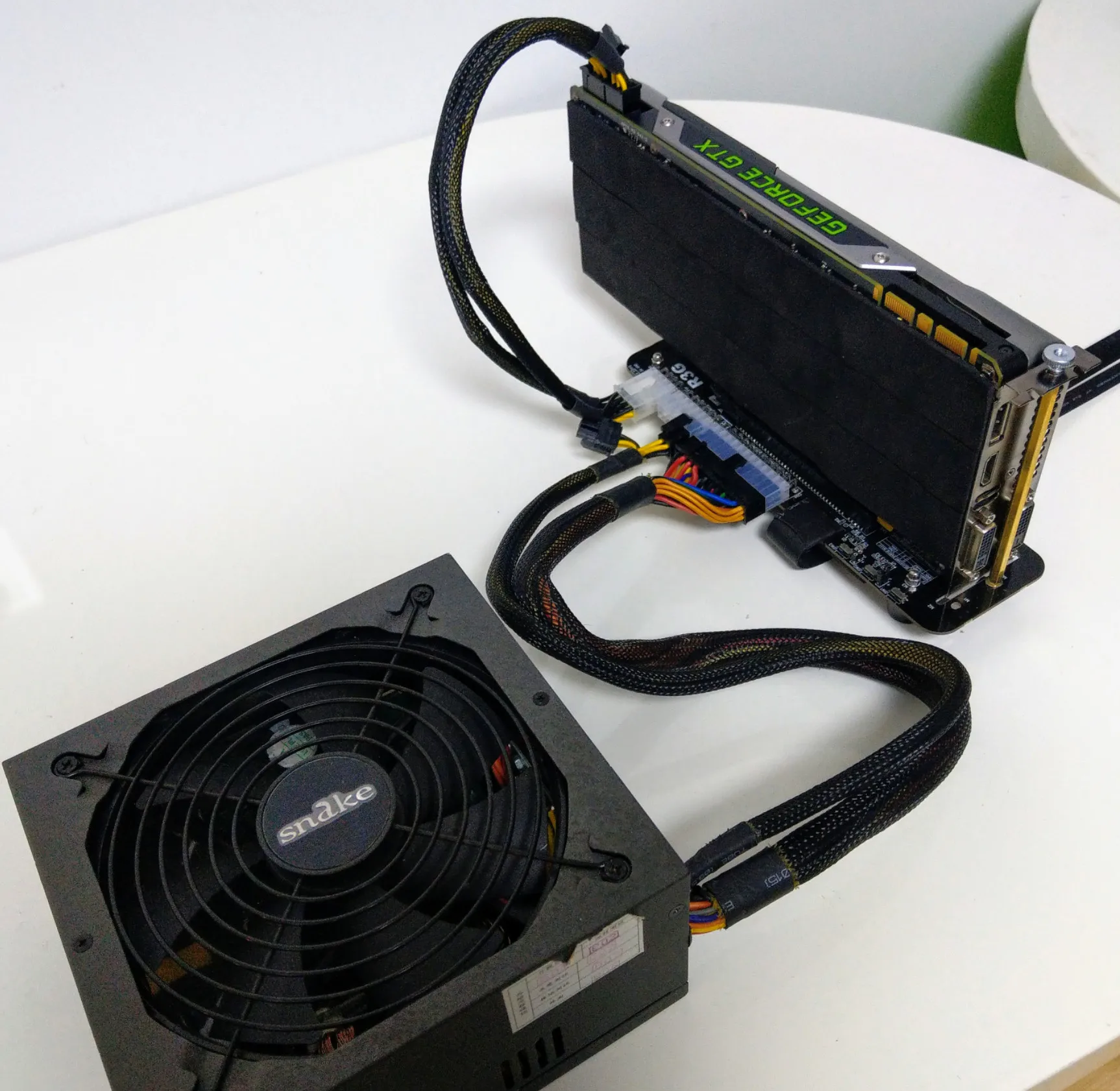

El método de cableado de la fuente de alimentación ATX es el que se muestra en la siguiente figura: (se recomienda una fuente de alimentación ATX superior a 400 W).El cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis se conecta directamente a la tarjeta gráfica.

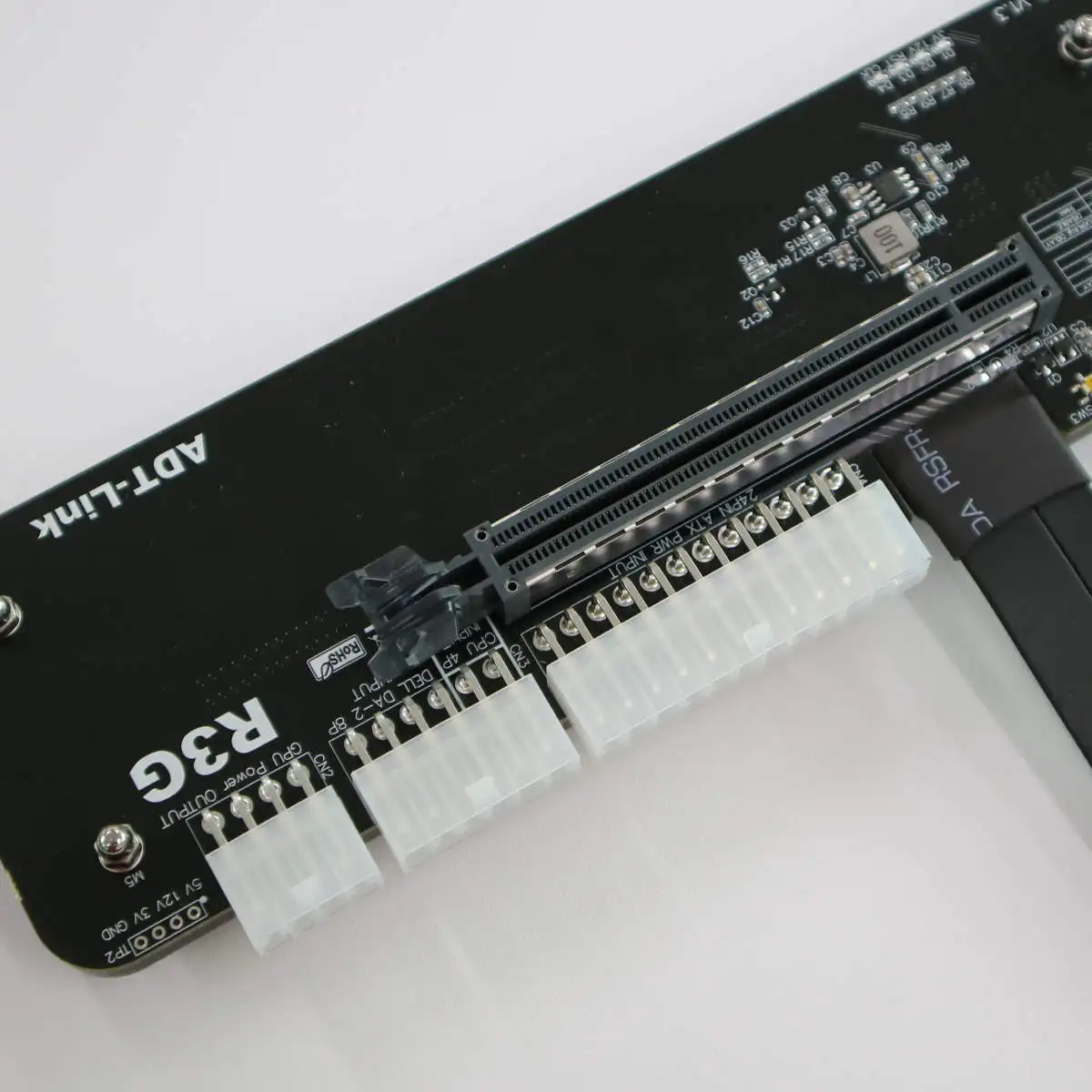

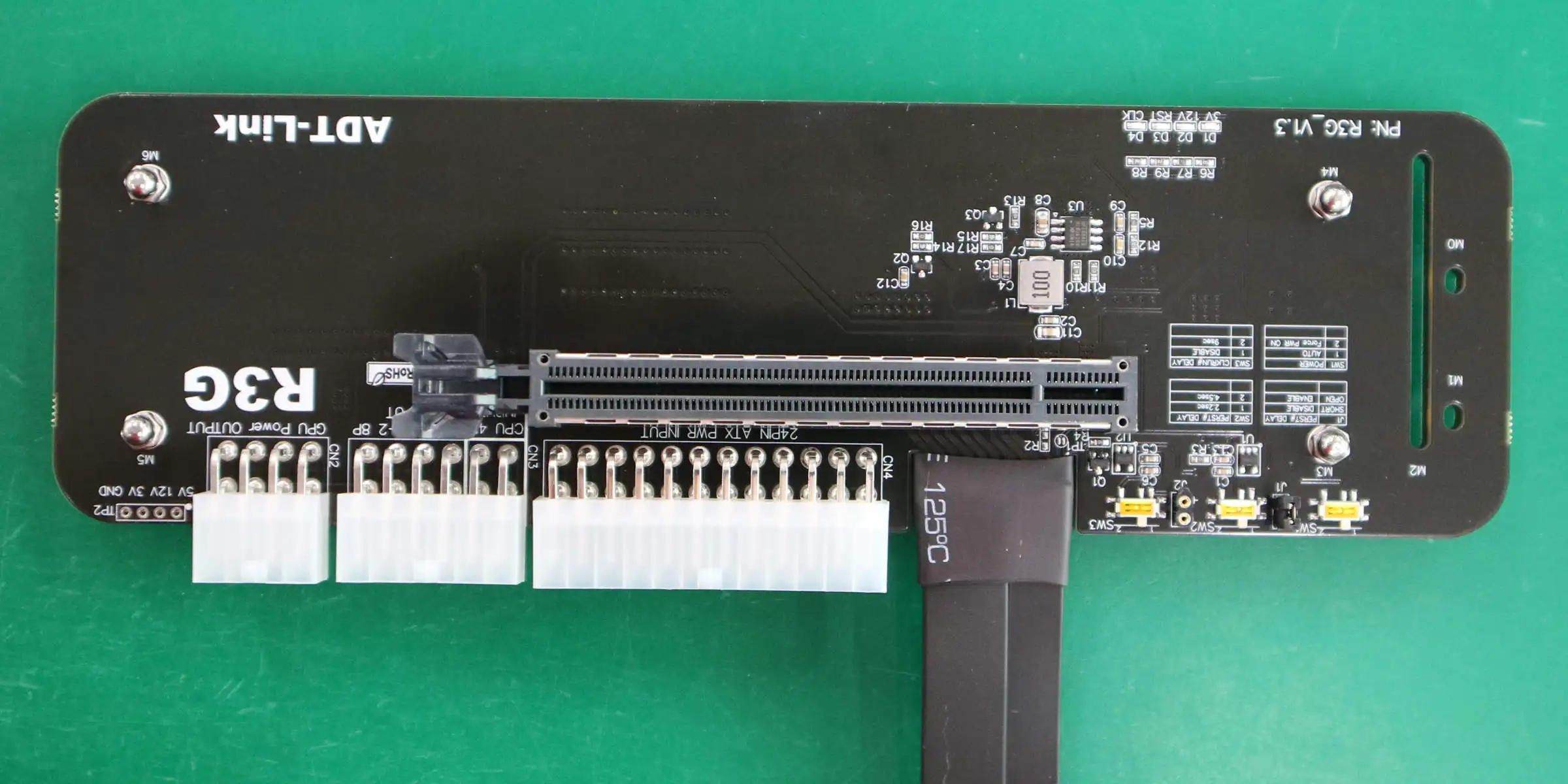

La parte inferior izquierda es la fuente de alimentación de la CPU 4P y la parte superior derecha es la fuente de alimentación de la placa base 24P.Por favor instálalo.
Otro método de conexión es como se muestra en la siguiente figura, conecte el ATX_24P y CPU_4P de la fuente de alimentación del chasis y luego conecte el cable de alimentación único de 8P a doble de 8P a la tarjeta gráfica.

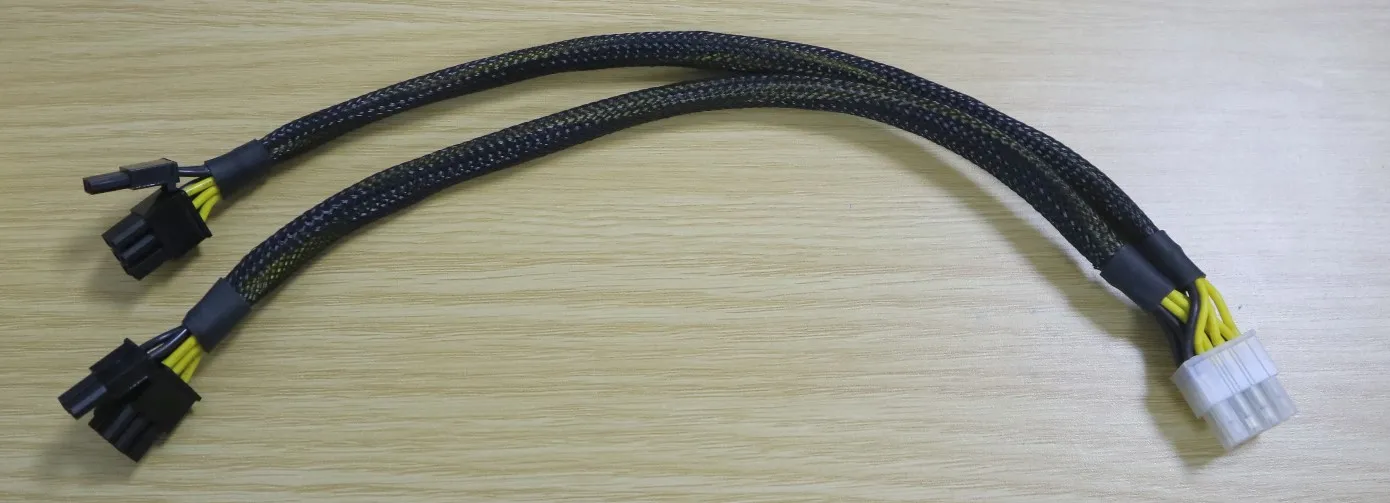

Accesorios del producto, con los siguientes cables de alimentación de la tarjeta gráfica.

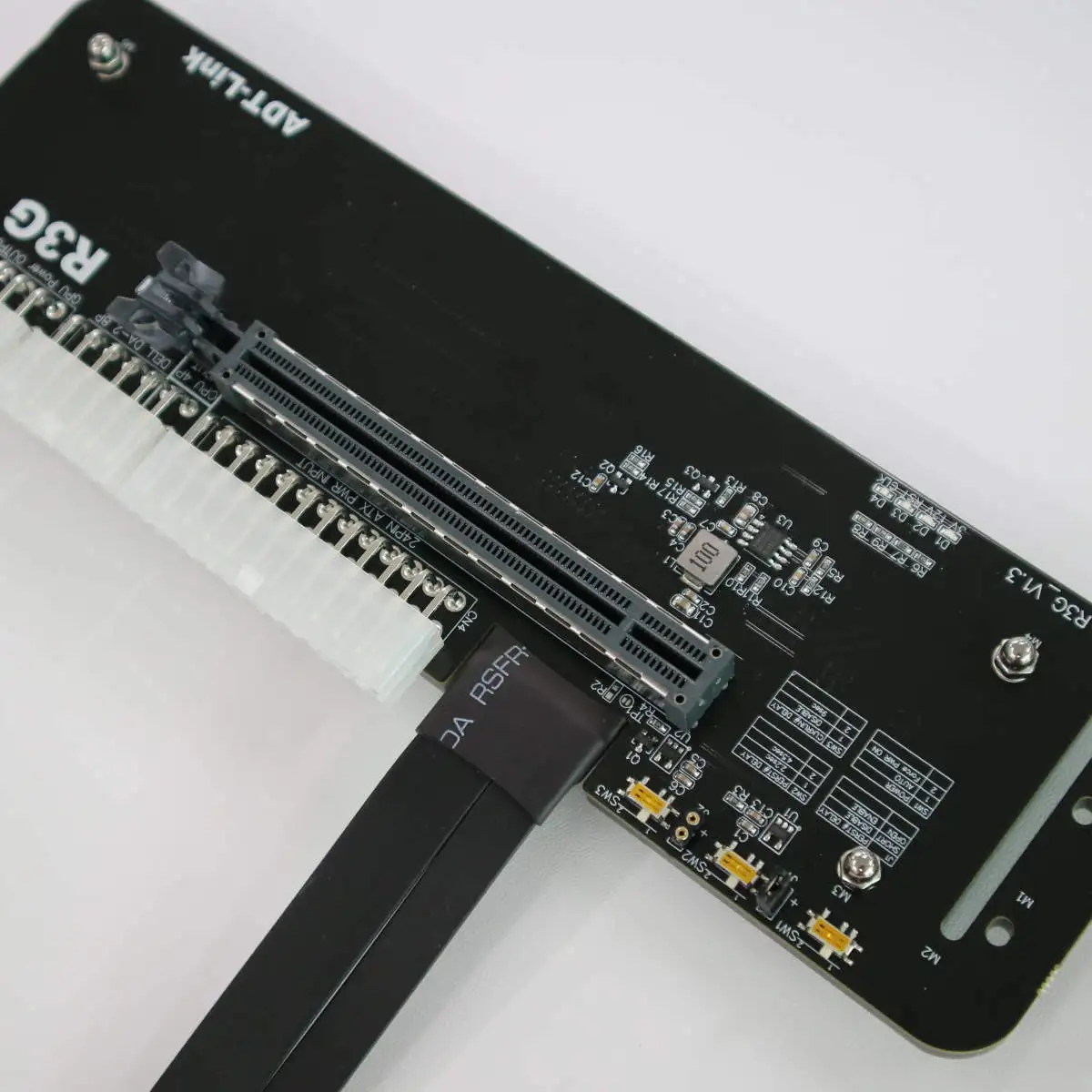

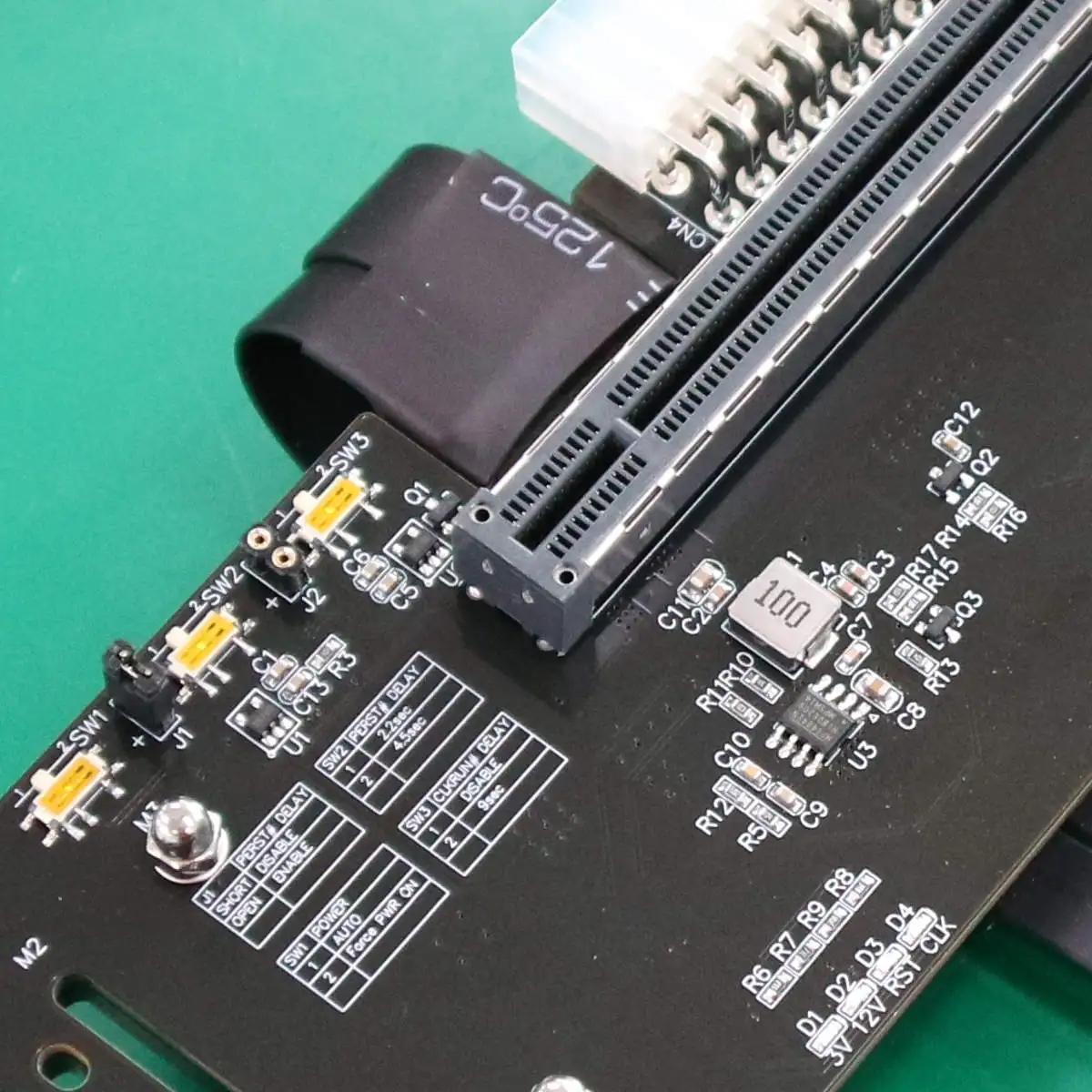

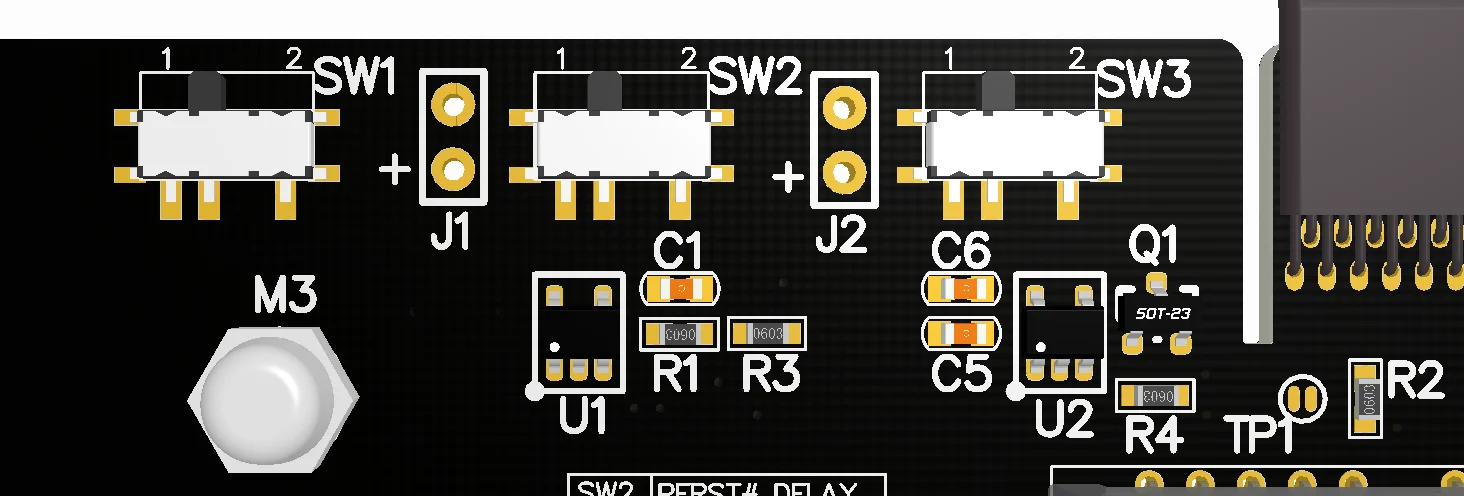

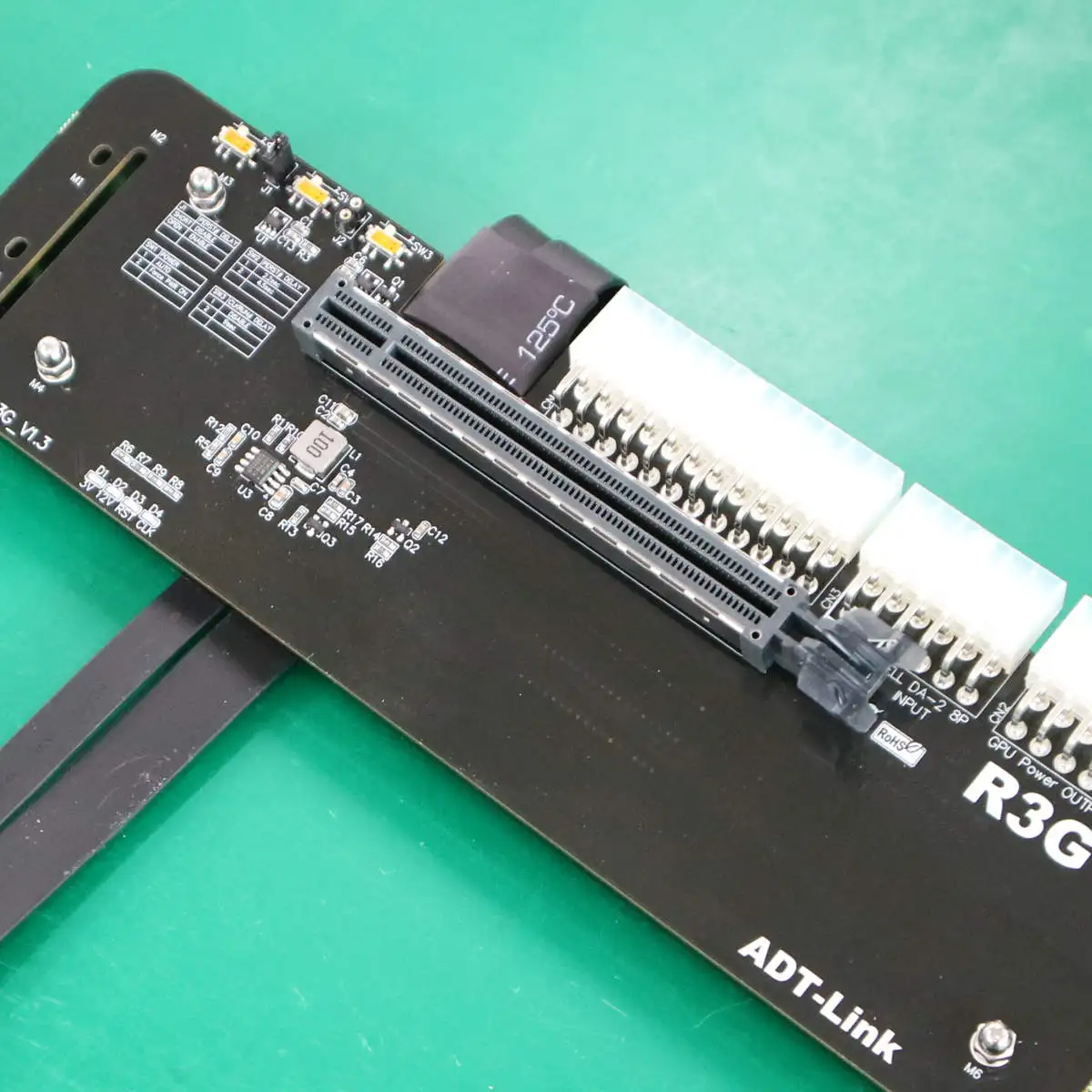

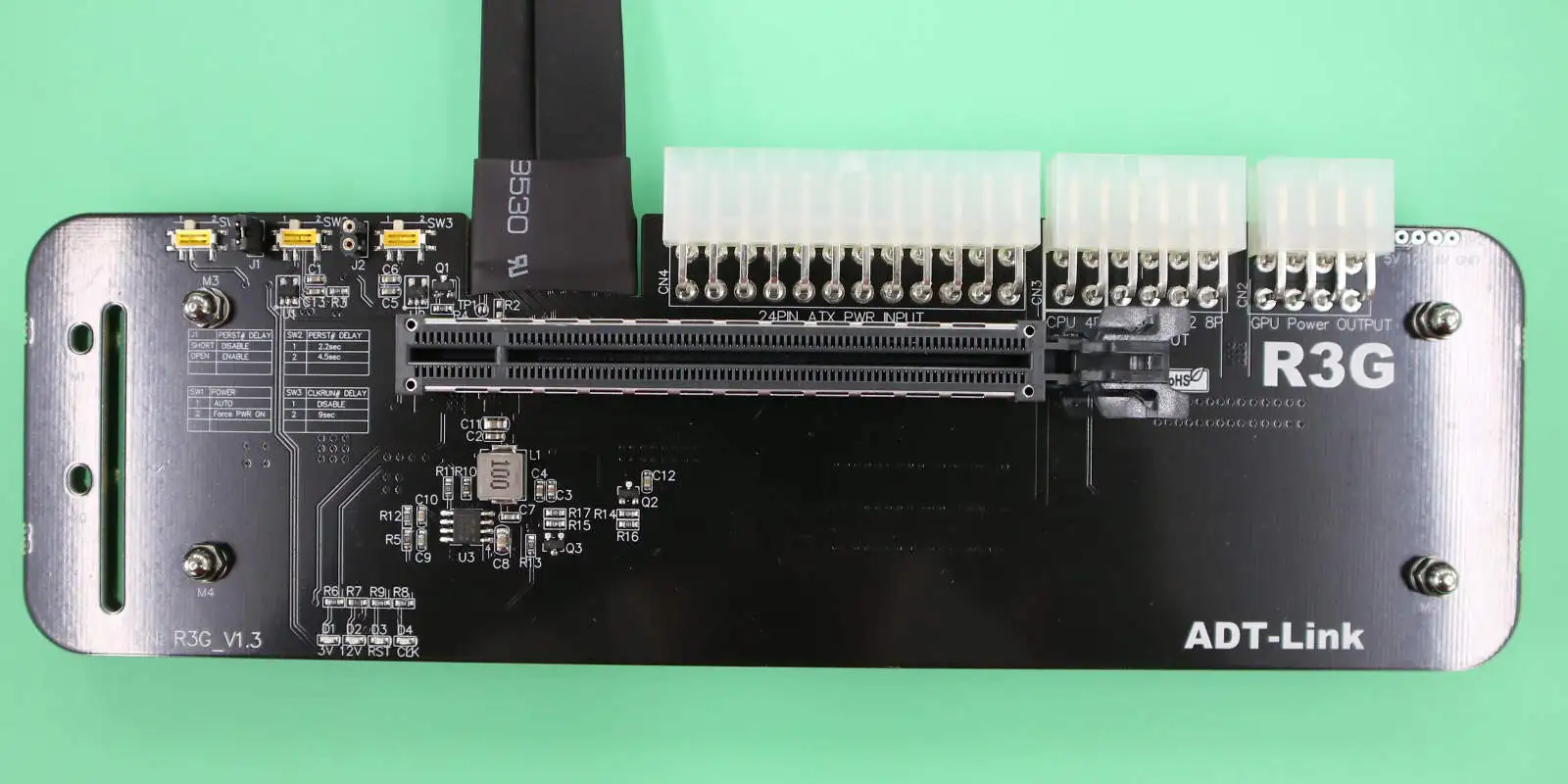

Hay tres interruptores en el ADT R3G.¿Cuáles son los usos?
SW1, interruptor de arranque forzado por energía, 1 es arranque automático, 2 es arranque forzado, cambie a 1 arranque automático
SW2, PERST# interruptor de retardo de señal, 1 es un retraso de 2,2 segundos, 2 es un retraso de 4,5 segundos, con software eGPU, utilizado para la optimización de la compatibilidad de la tarjeta gráfica, actualmente el software no es compatible, cambie a 1.
SW3, CLKRUN# interruptor de retardo de señal, 1 está apagado, 2 tiene un retraso de 9 segundos, con software eGPU, utilizado para la optimización de la compatibilidad de la tarjeta gráfica, actualmente el software no es compatible, cambie a 1
J1, PERST# interruptor de retardo de señal, ABIERTO es la función de retardo de apertura, CORTO es la función de retardo de cierre, actualmente el software no es compatible, conecte la tapa del puente para CORTAR.
J2, CLKRUN# Retraso del capacitor, actualmente el software no es compatible, solo para que los ingenieros de I+D conecten la prueba de retardo de puesta en servicio del capacitor.El retraso es de aproximadamente 2,2 segundos cuando se conecta el condensador de 1 uf y el retraso es de aproximadamente 5 segundos cuando se conecta el condensador de 2,2 u, etc.
¿Qué portátiles admite ADT R3G?¿Existe alguna forma de usarlo normalmente?
La computadora portátil debe tener una interfaz NVMe M.2 o una interfaz Thunderbolt 3 antes de poder instalarla y utilizarla.
Limpie la instalación de Nvidia 417.01 o la versión más nueva para instalarla y usarla sin problemas.
¿Qué tarjetas gráficas admite ADT R3G?¿Qué versión del controlador de la tarjeta gráfica está instalada?¡Se ha aparecido una marca de exclamación amarilla en el adaptador de pantalla en el administrador de dispositivos!Cómo resolver
Admite todas las tarjetas gráficas PCIe en los últimos tres años.Asegúrese de instalar la última versión del controlador en el sitio web oficial de Nvidia.Si aparece una marca de exclamación amarilla, vuelva a instalar el controlador y reinicie la computadora.
Si aún aparece la marca de exclamación amarilla (código de error 43 o código de error 12), consulte la solución del dios nando extranjero y descargue el parche de la siguiente manera:
https://egpu.io/nvidia-error43-fixer
¿Es compatible con pantallas internas?¿Hay alguna pérdida?

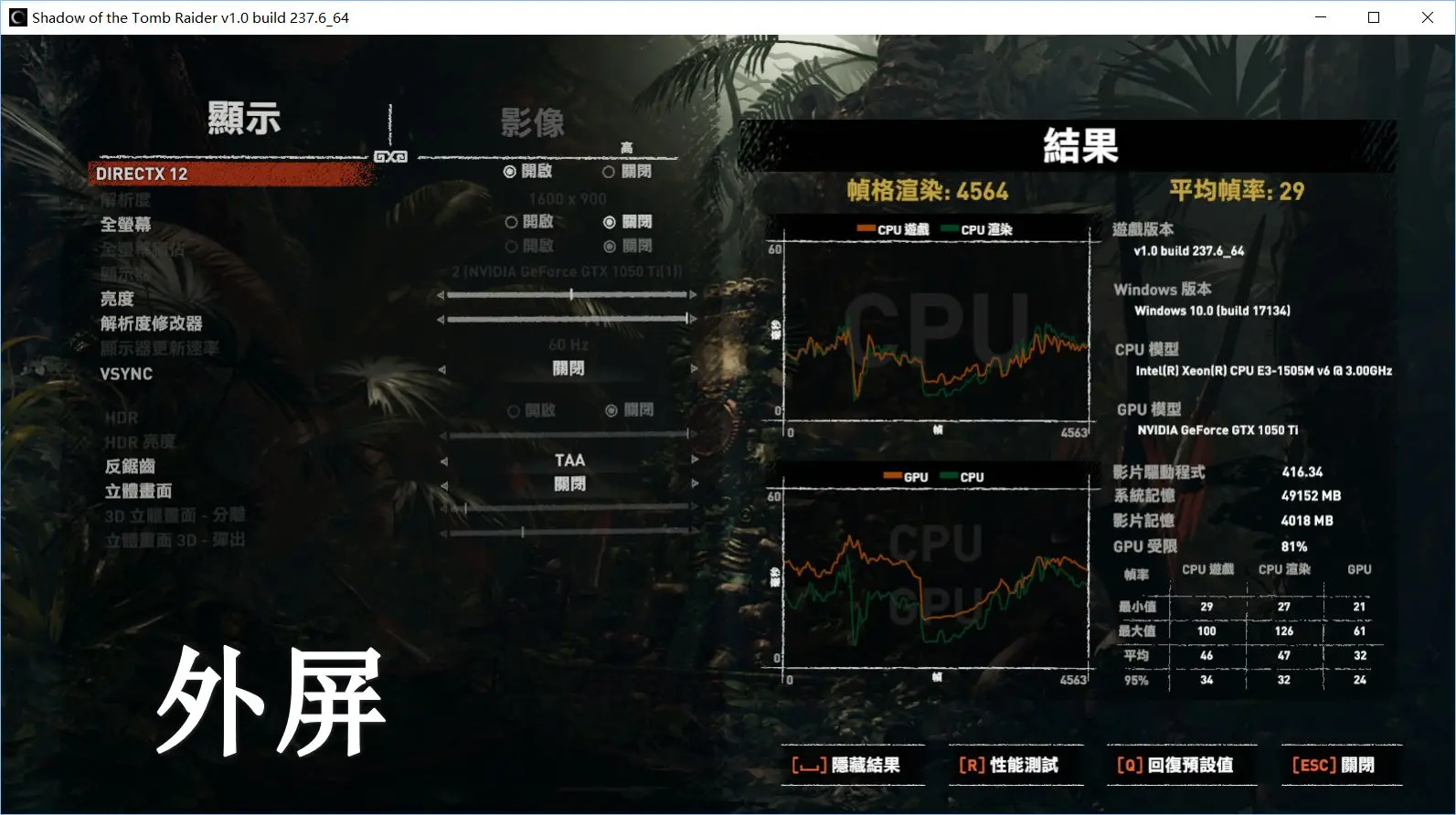

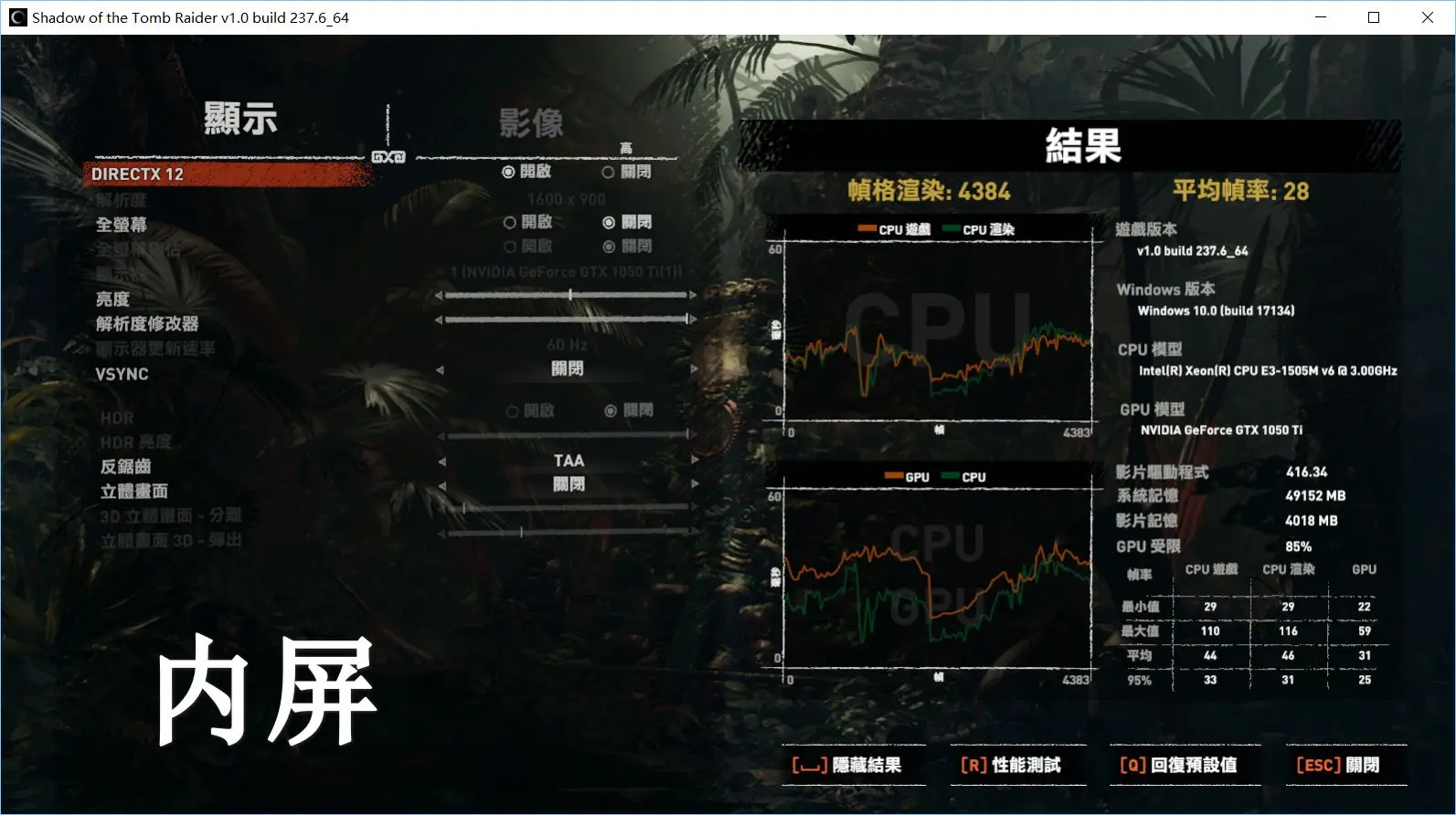

Ambos son compatibles con win10, la pérdida de pantalla interna medida es de aproximadamente un 5%, las pruebas de pantalla interna y externa se comparan como se muestra en la siguiente figura

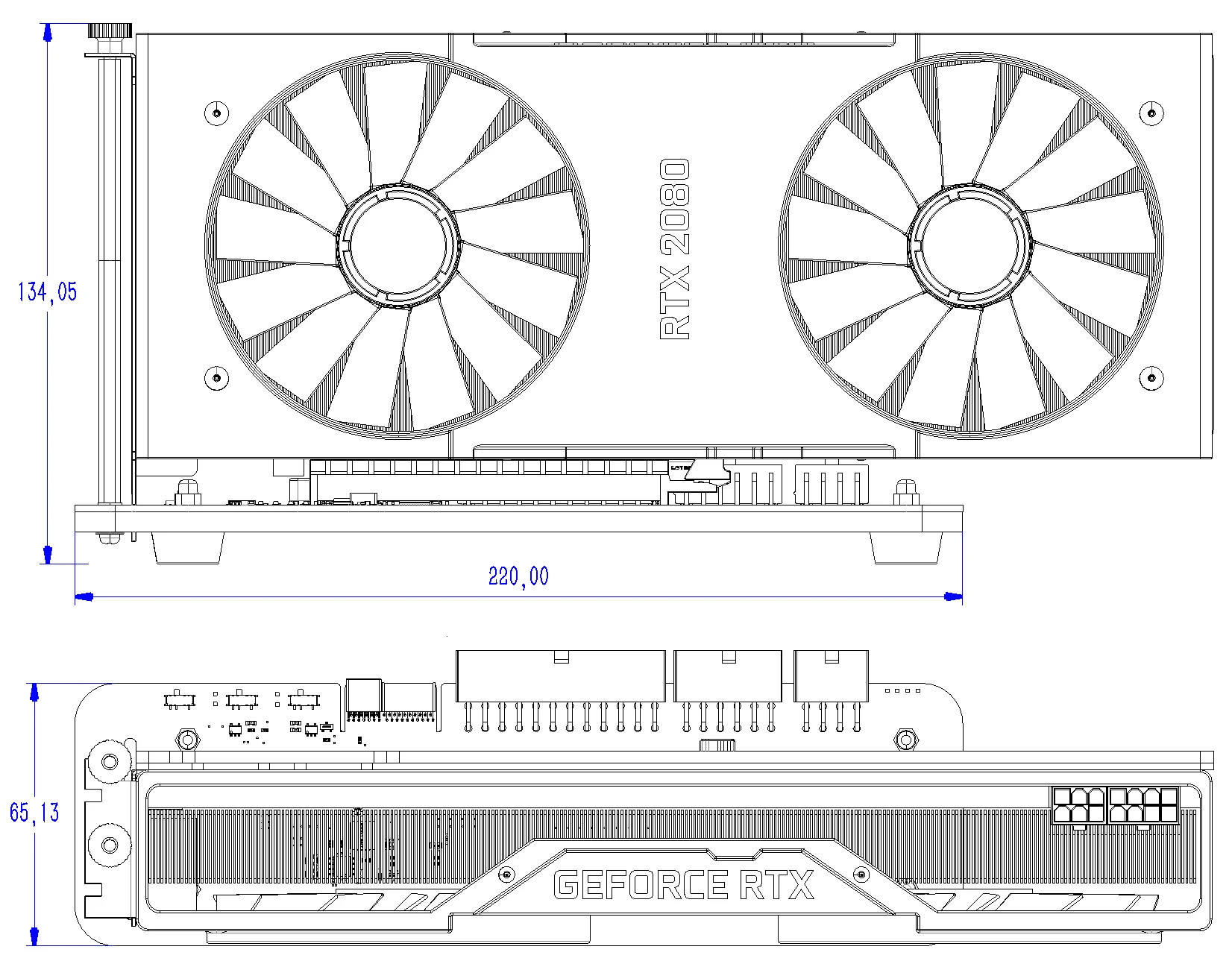

Tamaño del producto
¿Pérdida de rendimiento externa de la tarjeta gráfica?¿Cuánto se ha reducido?
La pérdida es de aproximadamente el 12% y solo puede reproducir el 88% del rendimiento de la tarjeta gráfica como máximo.
¿Cuáles son los pasos de instalación?

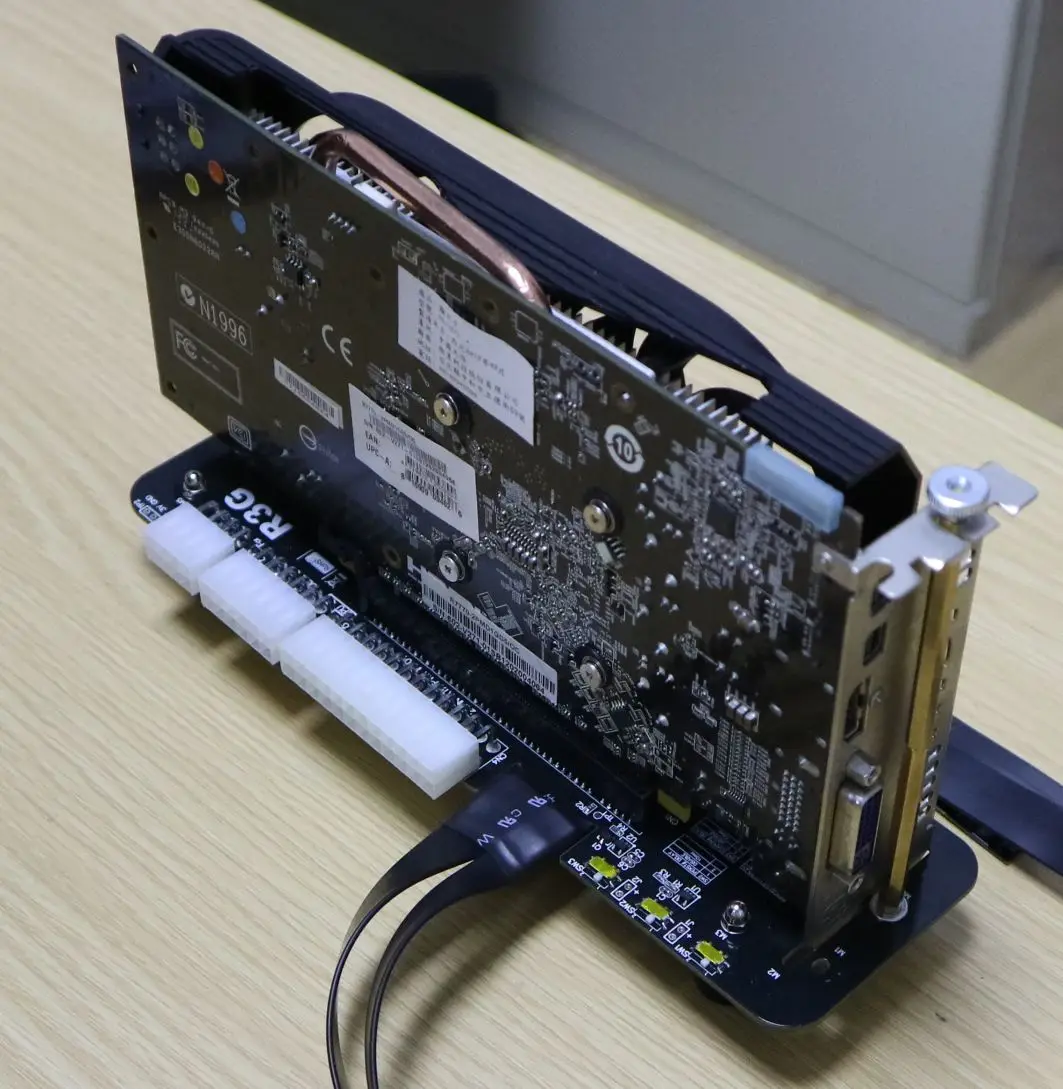

1.Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16 y apriete los tornillos para que la tarjeta gráfica no se agite ni se caiga.
2.Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica, y la fuente de alimentación DELL se iluminará en color naranja después de la instalación.

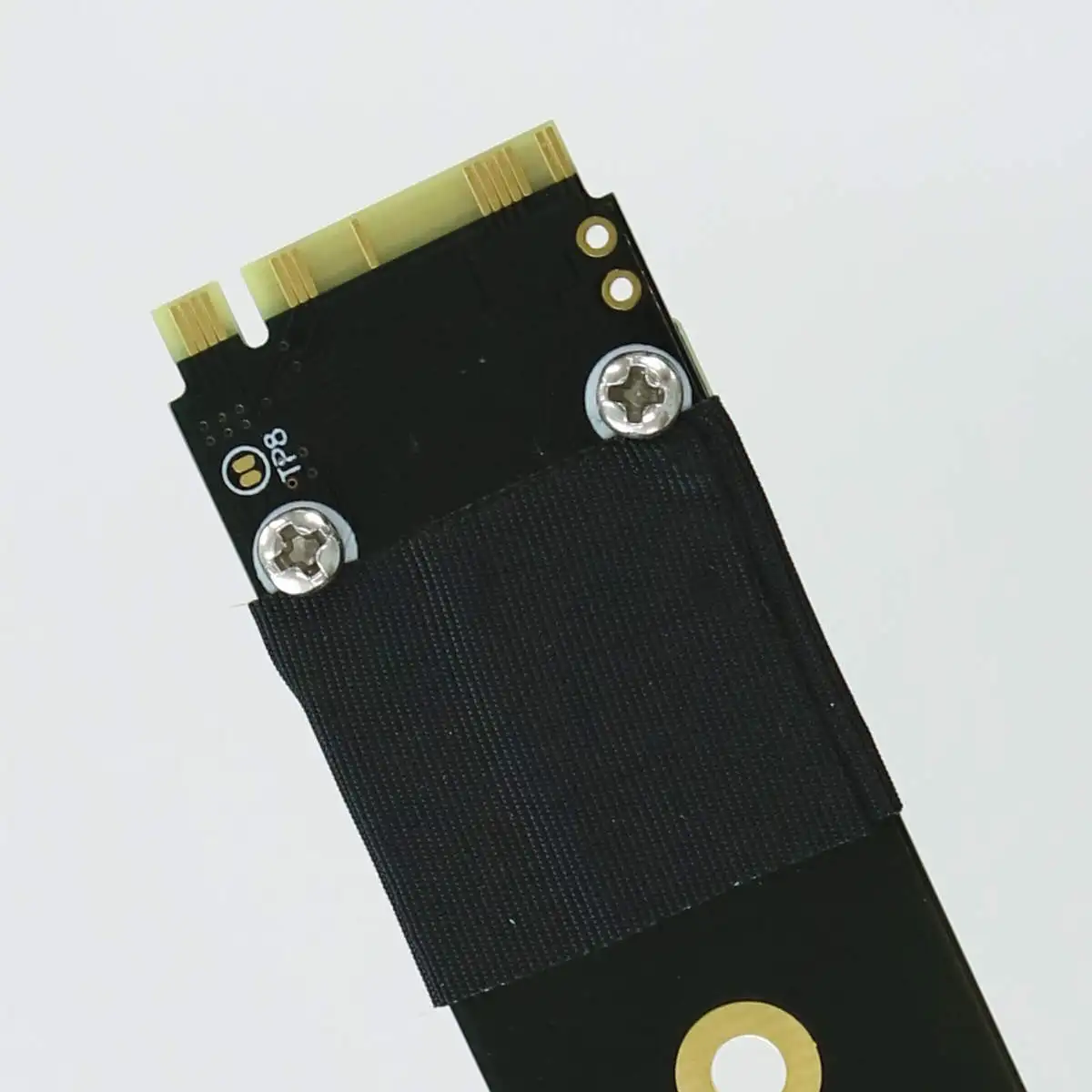

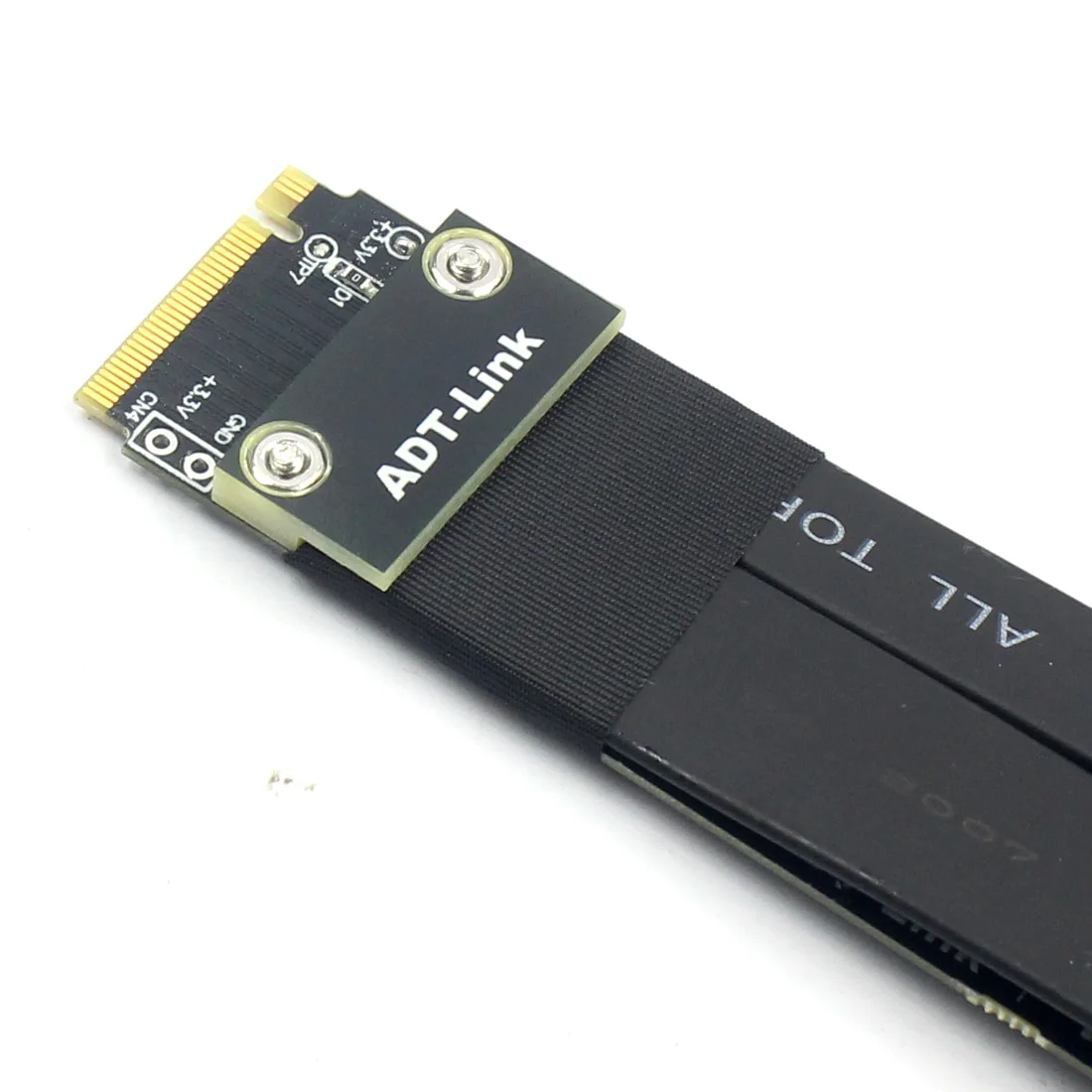

3.Conecte la placa M.2 a la ranura M.2 de su computadora.Cuando la computadora está encendida, la fuente de alimentación ATX se iniciará automáticamente y el ventilador se encenderá.Si está utilizando la alimentación DELL, se iluminará en verde y luego la placa R3G iluminará dos luces verdes., El sistema reconoce automáticamente la tarjeta, instale el controlador de la tarjeta gráfica, el sistema puede solicitar que la computadora se reinicie durante el proceso de instalación del controlador.
4.Terminar.
Descarga del archivo de vídeo de instalación:
http://www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http://www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
Descargue el archivo PDF del manual de instalación:
http://www.adtlink.cn/Uploads/download/R3G_INSTALL.PDF
