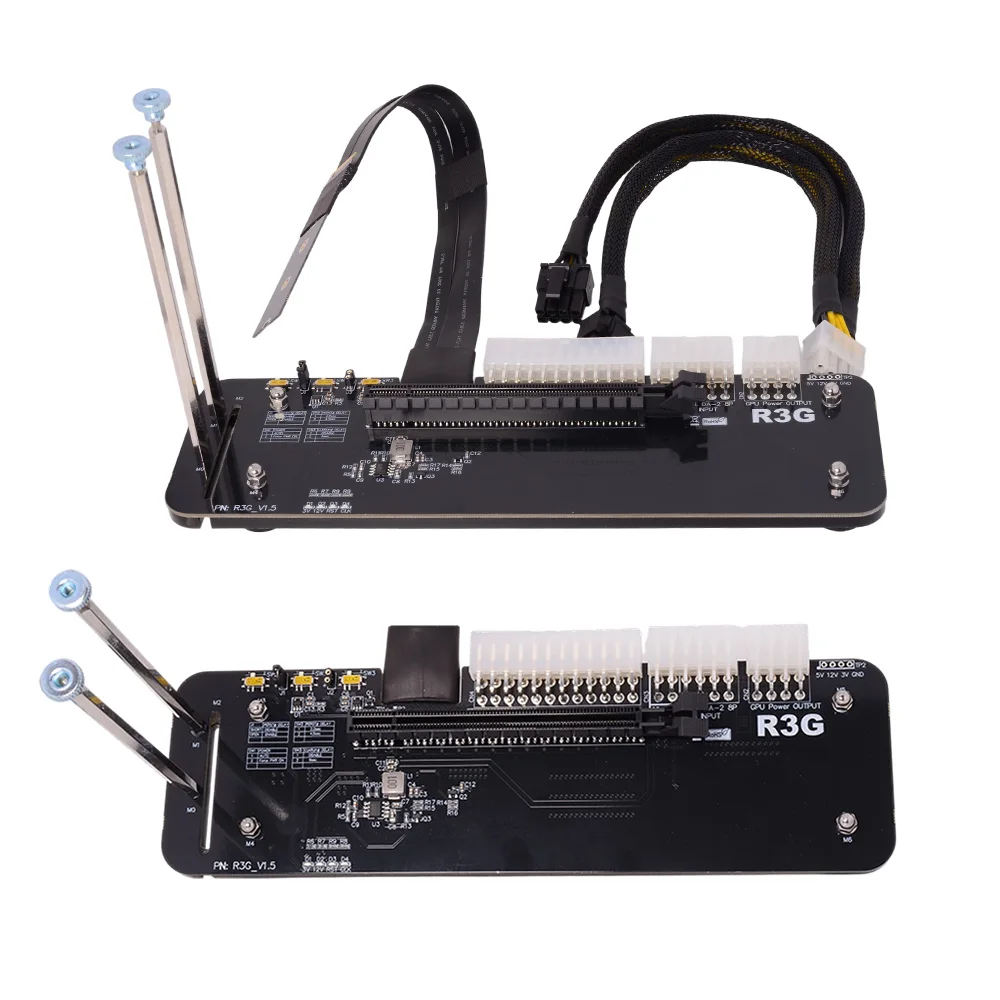

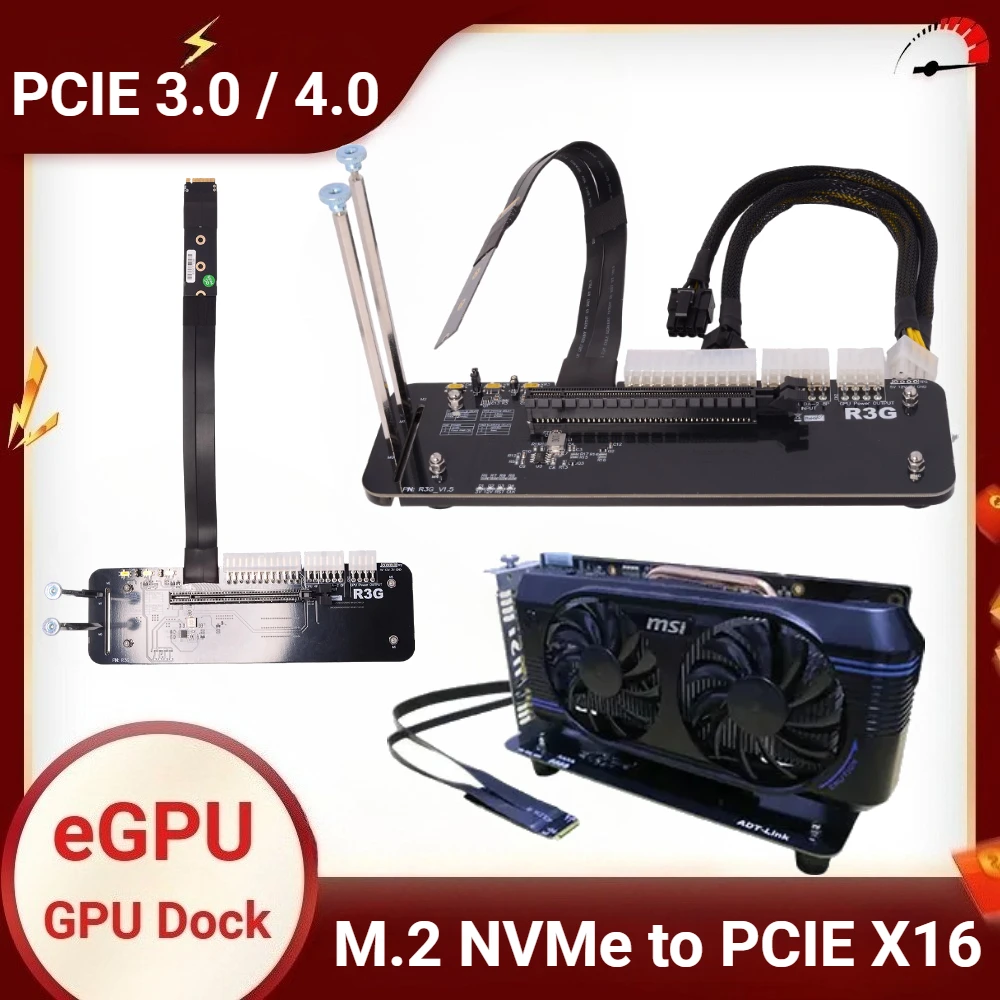

ADT M43SG K43SG 4.0 M.2 NVMe a PCIe 3.0/4.0 X16 GPU PCIE 16x a M.2 M Adaptador de cable de extensión de llave portátil eGPU NUC/ITX/STX/portátil PC
Adaptador eGPU PCIe 3.0/4.0 x16 a M.2 NVMe de marca ADT-Link
Nombre de marca:ADT-LINK

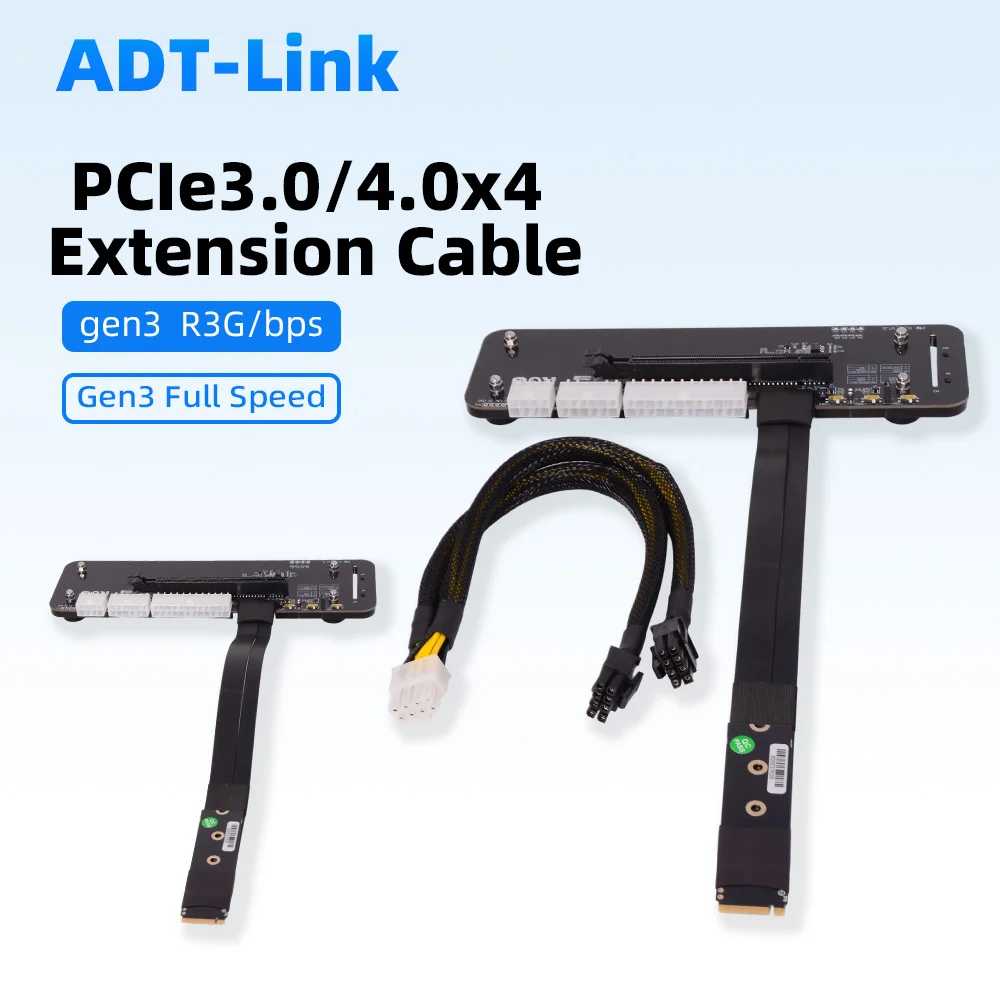

Nombre del producto:PCIe3.0 / 4.0Cable de extensión M-Key x16 a M.2

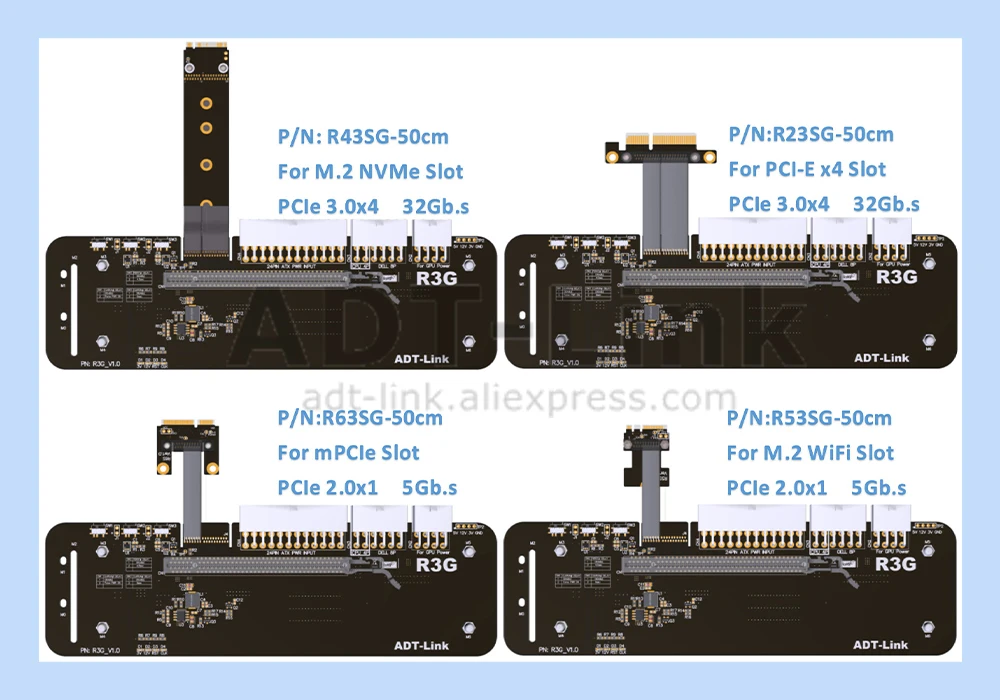

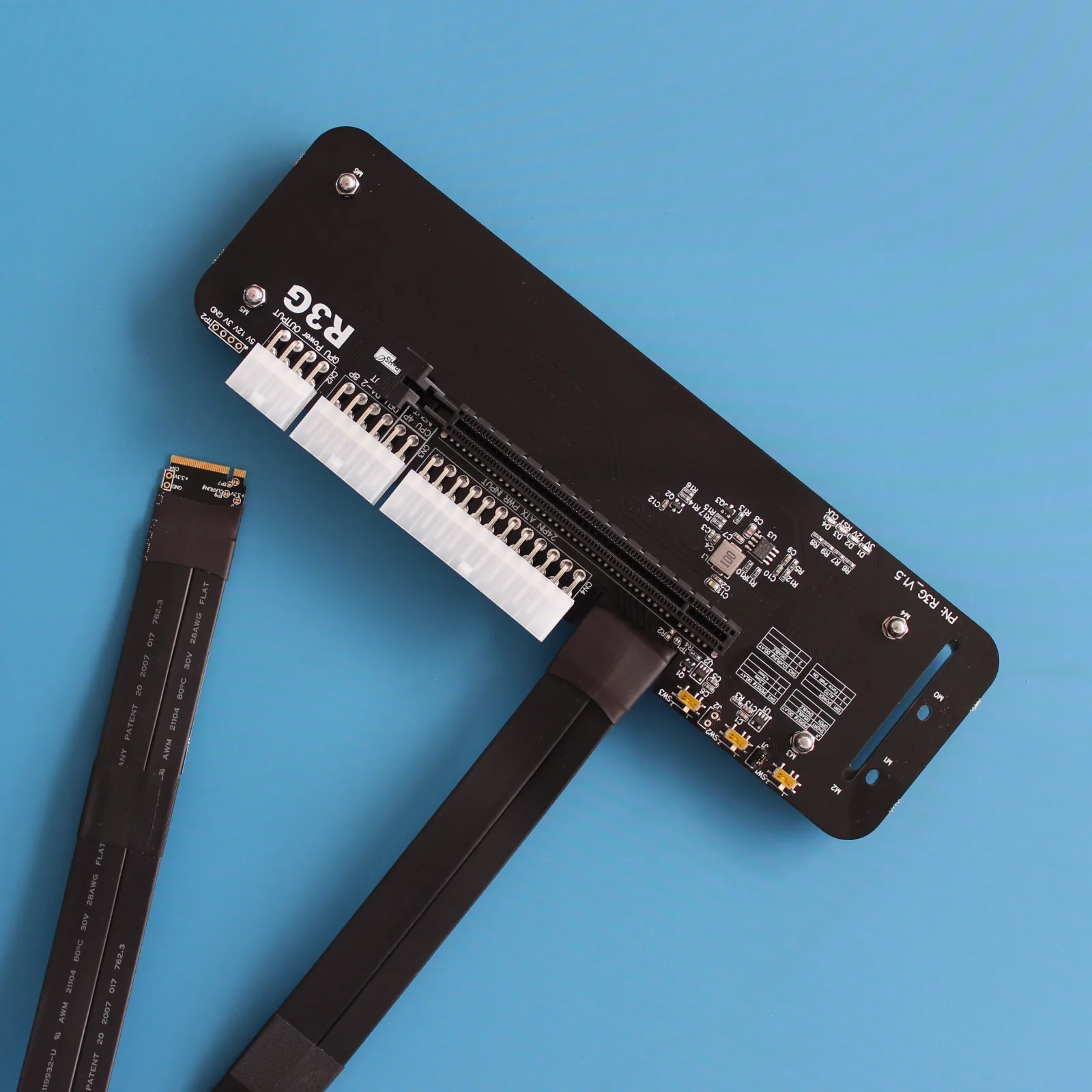

Modelo de producto:R43SG, R43SG-TU, M43SG, K43SG
Velocidad de transferencia:PCIe 3.0 x432 Gbps(Máx.)( R43SG R43SG-TU)
PCIe 4.0 x464 Gbps(Máx.)( M43G K43SG )
Longitud del cable:25 cm, 50 cm (se pueden personalizar otros pedidos al por mayor de longitud)
Aplicación: eGPU para NUC / ITX / STX / PC portátil(Solo admite interfaz M.2 NVMe, no admite interfaz M.2 SATA/M.2 WiFi/M.2 WWAN/USB)
Compatibilidad de la tarjeta gráfica:soporte para tarjetas gráficas nuevas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2014 no son compatibles)
Compatibilidad de la placa base:Placa base ITX/STX para computadora portátil, NUC, solo admite interfaz NVMe M.2 No admite interfaz SATA M.2, no admite interfaz WiFi M.2, no admite interfaz WWAN M.2
Descripción del poder:Admite alimentación Serie DELL DA-2 (D220P-01/ADP- 220AB) Fuente de alimentación de 12 V/18 A/220 W, o ATX estándar de 500 W sobre la potencia. Prepare o compre la alimentación por separado.

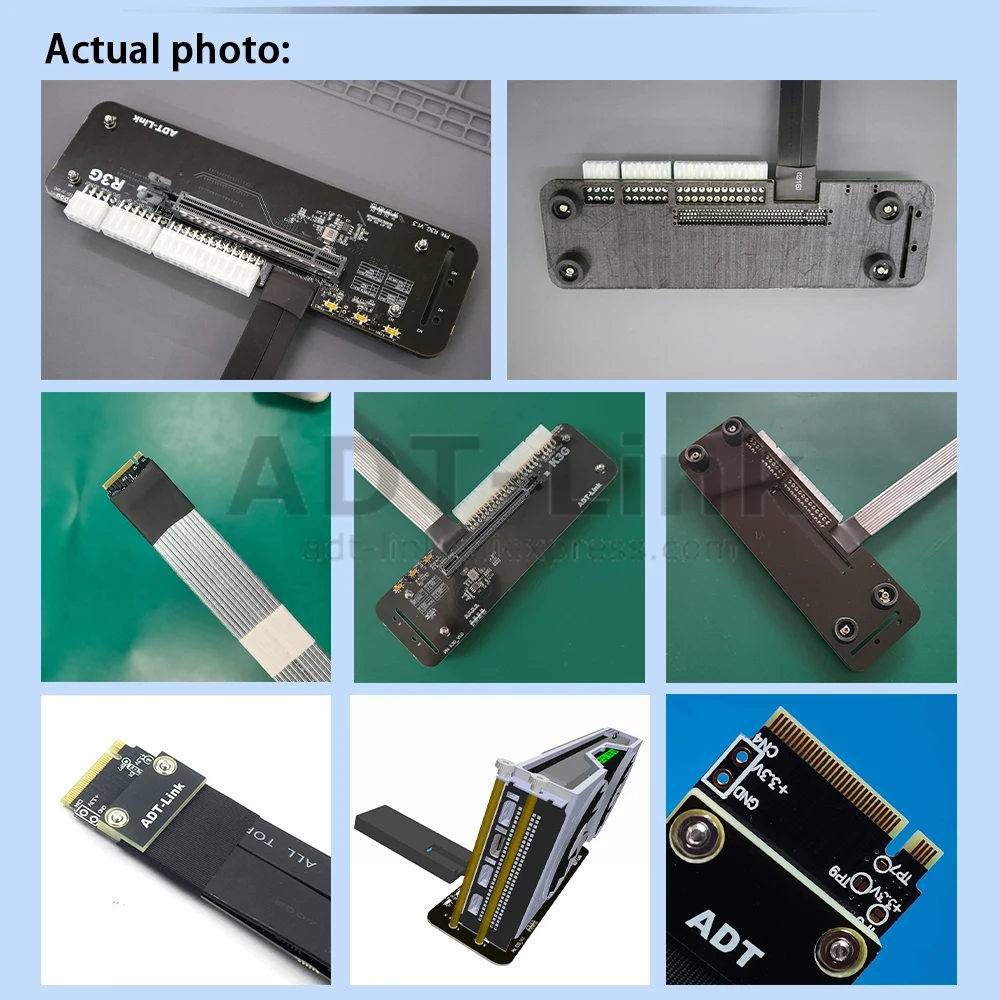

Descripción del número de pieza de la serie ADT eGPU:
Número de pieza
Descripción
R43SG-TU
El cable de la placa hija de borde M.2 NVMe gira hasta el conector PCIe x16 (PCIE 3.0 X4)
R43SG
Conector M.2 NVMe edgeto PCIe x16 (PCIE 3.0 X4)
M43SG
Conector M.2 NVMe edgeto PCIe x16(PCIE 4.0 X4)
R43SG 4.0
Conector M.2 NVMe edgeto PCIe x16(PCIE 4.0 X4)
Descripción de la longitud del cable:
La fuente de alimentación de soporte es una fuente de alimentación DELL de 8 pines de 12 V/18 A/220 W o una fuente de alimentación estándar.La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
ADT R3G tiene dos tipos de instalación de fuente de alimentación externa
La siguiente figura muestra cómo conectar cables de alimentación ATX (fuente de alimentación ATX recomendada de más de 400 W)
, el cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis se conecta directamente a la tarjeta gráfica.
En la parte inferior izquierda está la fuente de alimentación de CPU 4P. En la parte superior derecha está la fuente de alimentación de la placa base 24P. Instálela bien.
Entrada de alimentación de 24P_ATX y 4P_CPU, salida de alimentación de 8P_GPU.
Fuente de alimentación DELL El método de conexión es el siguiente:

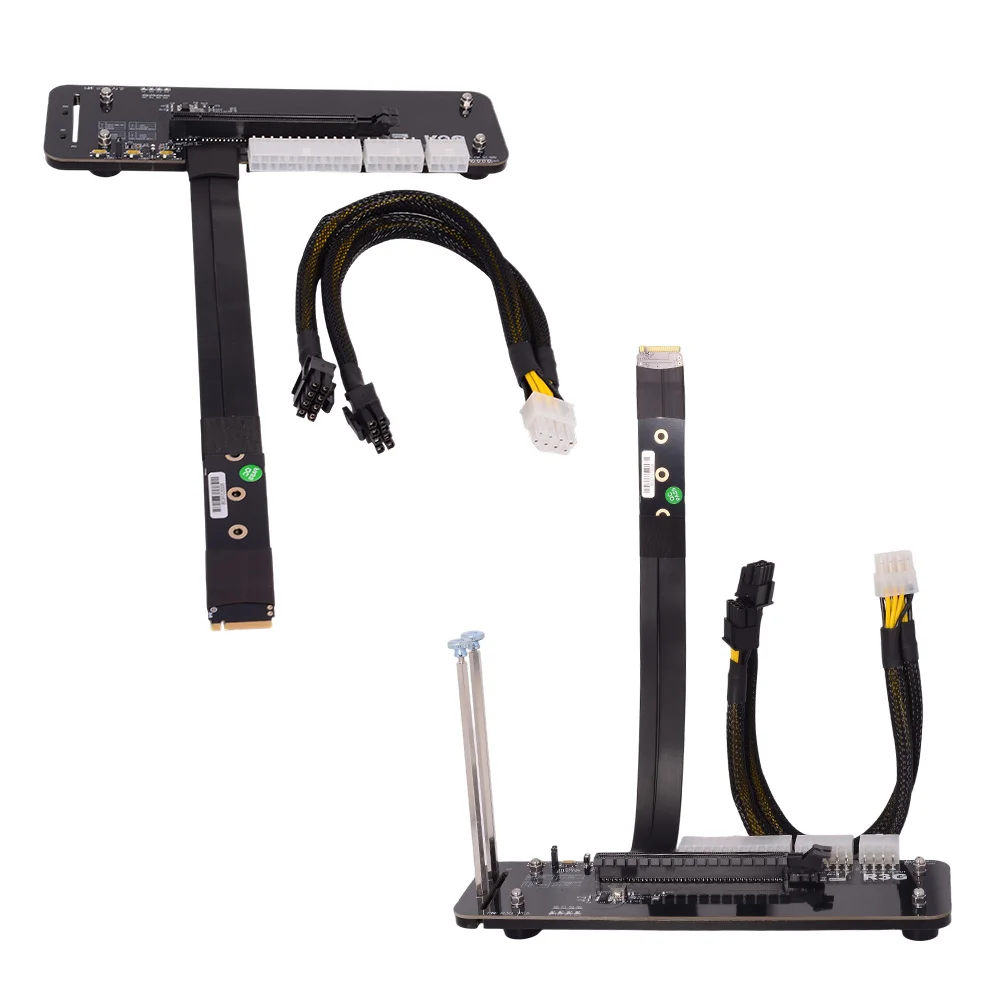

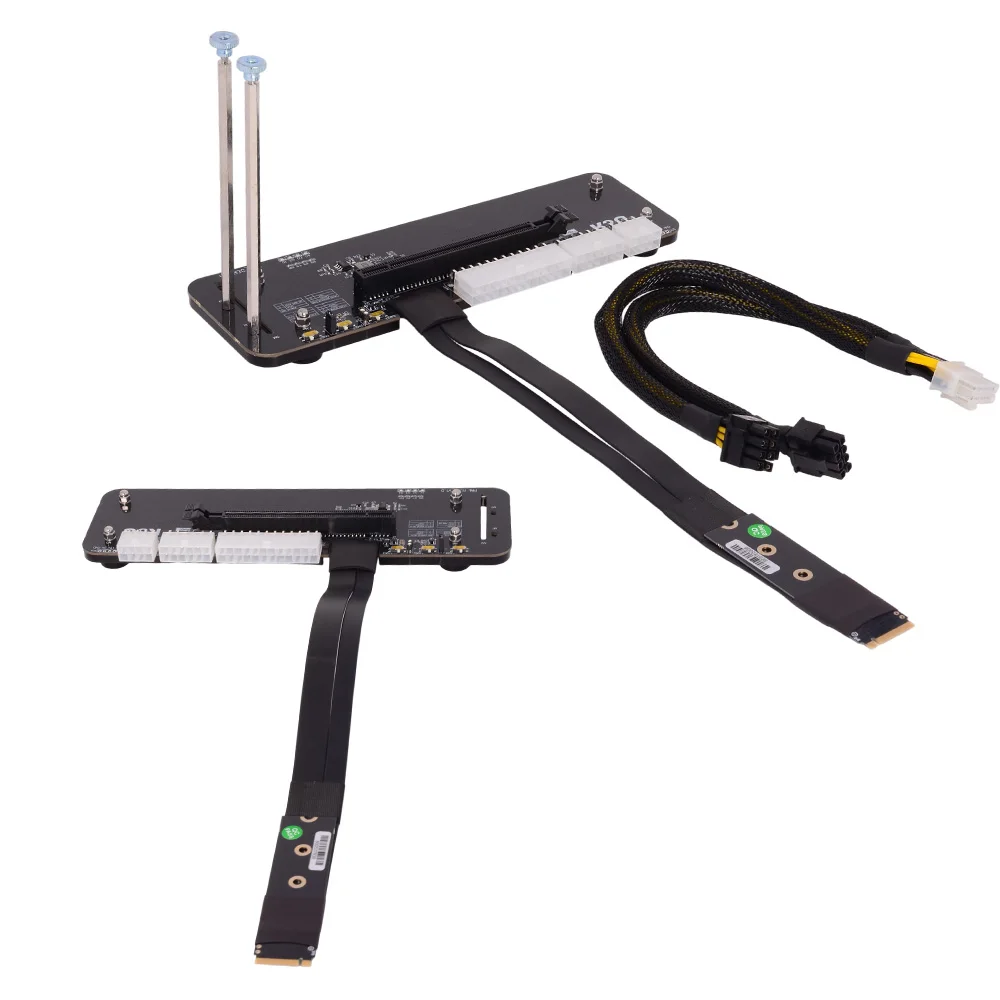

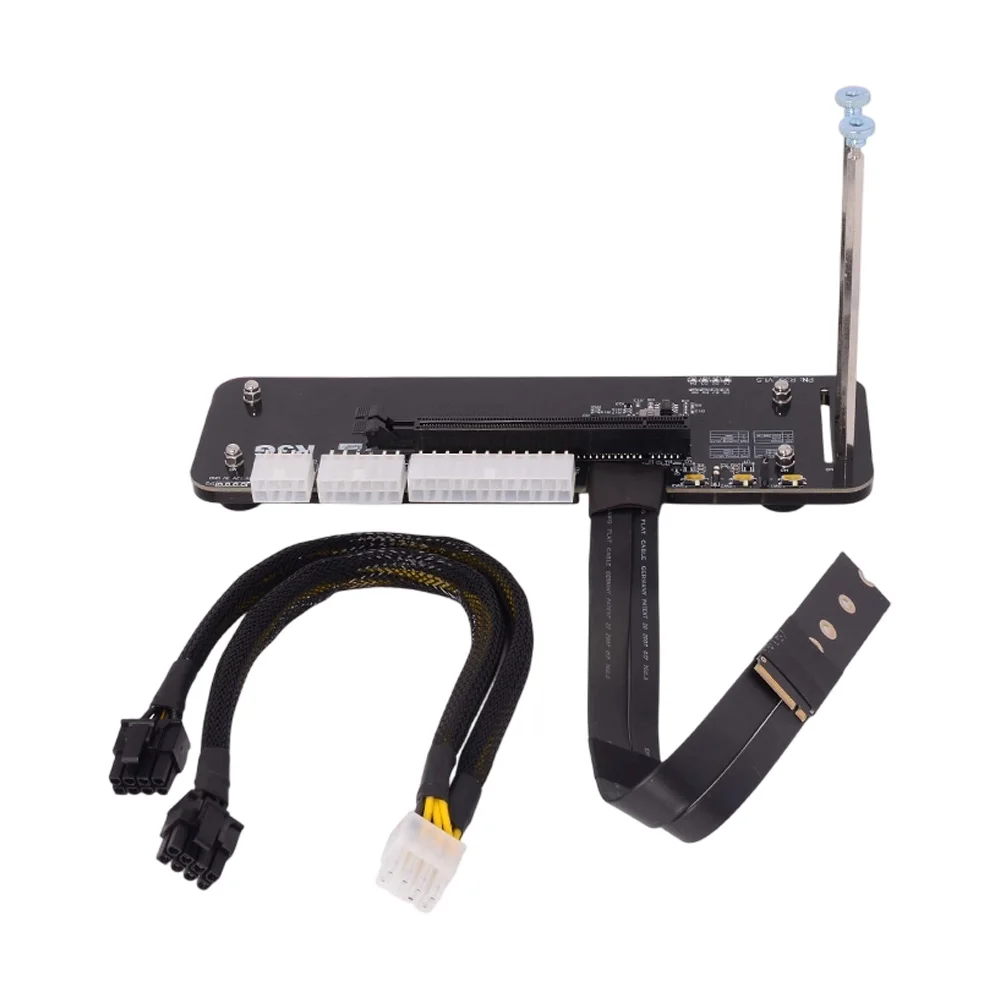

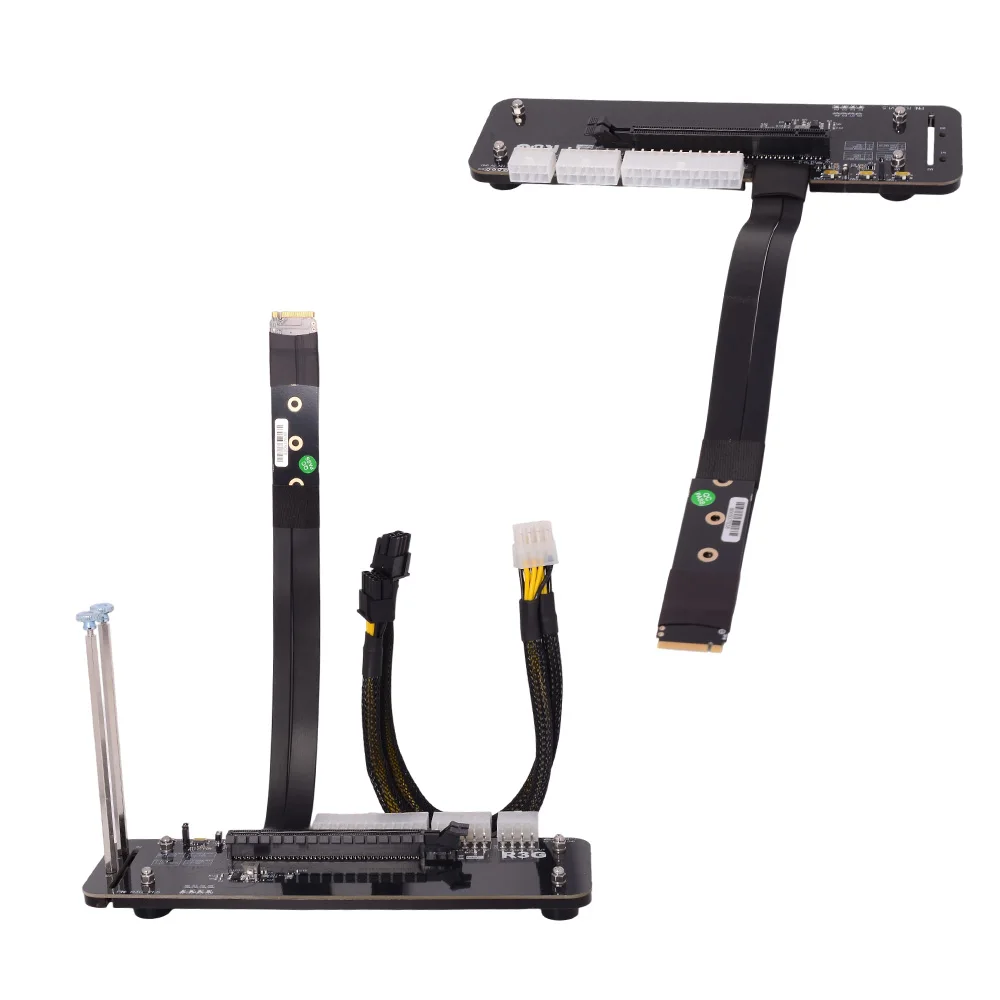

Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación

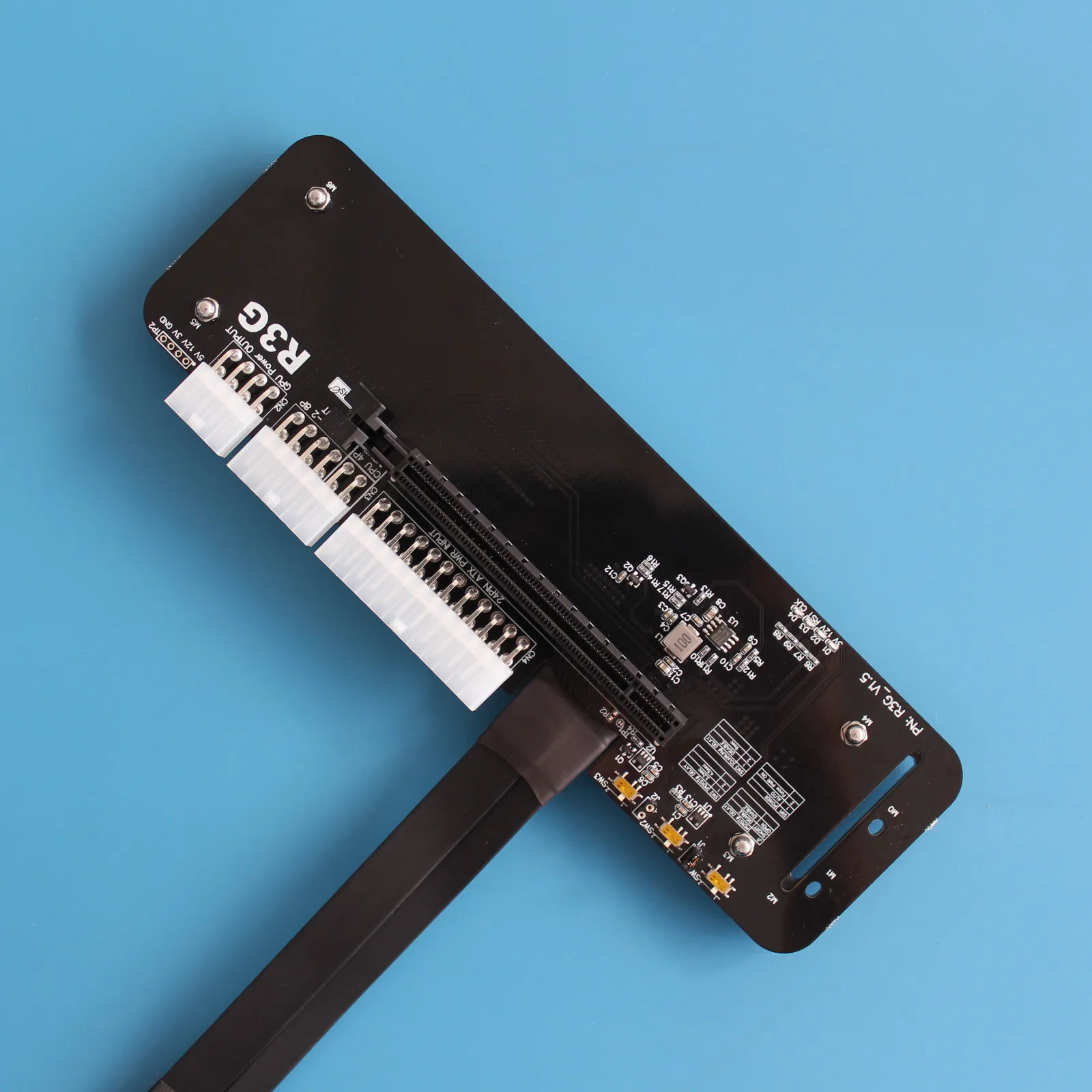

ADT R3G tiene tres interruptores, ¿para qué se utiliza?
SW1, interruptor de arranque forzado por energía, 1 para inicio automático, 2 para inicio forzado, corte a 1 para inicio automático.
SW2, PERST# interruptor de retardo de señal, 1 retardo de 2,2 segundos, 2 retardo de 4,5 segundos, con software eGPU, para optimizar la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
SW3, CLKRUN# interruptor de retardo de señal, 1 está cerrado, 2 tiene un retraso de 9 segundos, con software eGPU, para optimizar la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
J1, PERST# interruptor de retardo de señal, función de retardo ABIERTO para abrir, función de retardo CORTO para cerrar, el software actual no es compatible, inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I+D conectan pruebas de retardo de ajuste de capacitancia.Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1 uF, 5 segundos para insertar un condensador de 2,2 u, etc.
¿ADT R3G admite portátiles/portátiles que los tienen?¿Qué métodos se pueden utilizar normalmente?
La computadora portátil debe tener un puerto NVMe M.2 o un puerto Thunderbolt 3 para instalarla y usarla.
Actualmente conocido el último controlador win10 de Nvidia admite explícita y visualización única, explícita USB, configuración de visualización coexiste, normalmente puede usar la siguiente figura
Limpie e instale Nvidia 417.01 o posterior para una instalación y uso sin problemas.
¿La tarjeta gráfica compatible con ADT R3G tiene aquellas?¿Qué versión del controlador gráfico está instalada?¡El adaptador de pantalla en Device Manager tiene una marca de exclamación amarilla!¿Cómo solucionar?
Se admiten todas las tarjetas gráficas PCIe de los últimos tres años.Asegúrese de instalar el último controlador nvidia.Si aparece la marca de exclamación amarilla, vuelva a instalar el controlador y reinicie la computadora.
Si aún aparece la marca de exclamación amarilla (código de error 43 o código de error 12), consulte la solución de nando, la descarga del parche es
como sigue:
¿Es compatible con la pantalla interior?¿Hay alguna pérdida?
Se admiten win10, la pérdida real de la pantalla interna es de aproximadamente un 5%, la comparación de pruebas de pantalla interna y externa, como se muestra en la siguiente figura

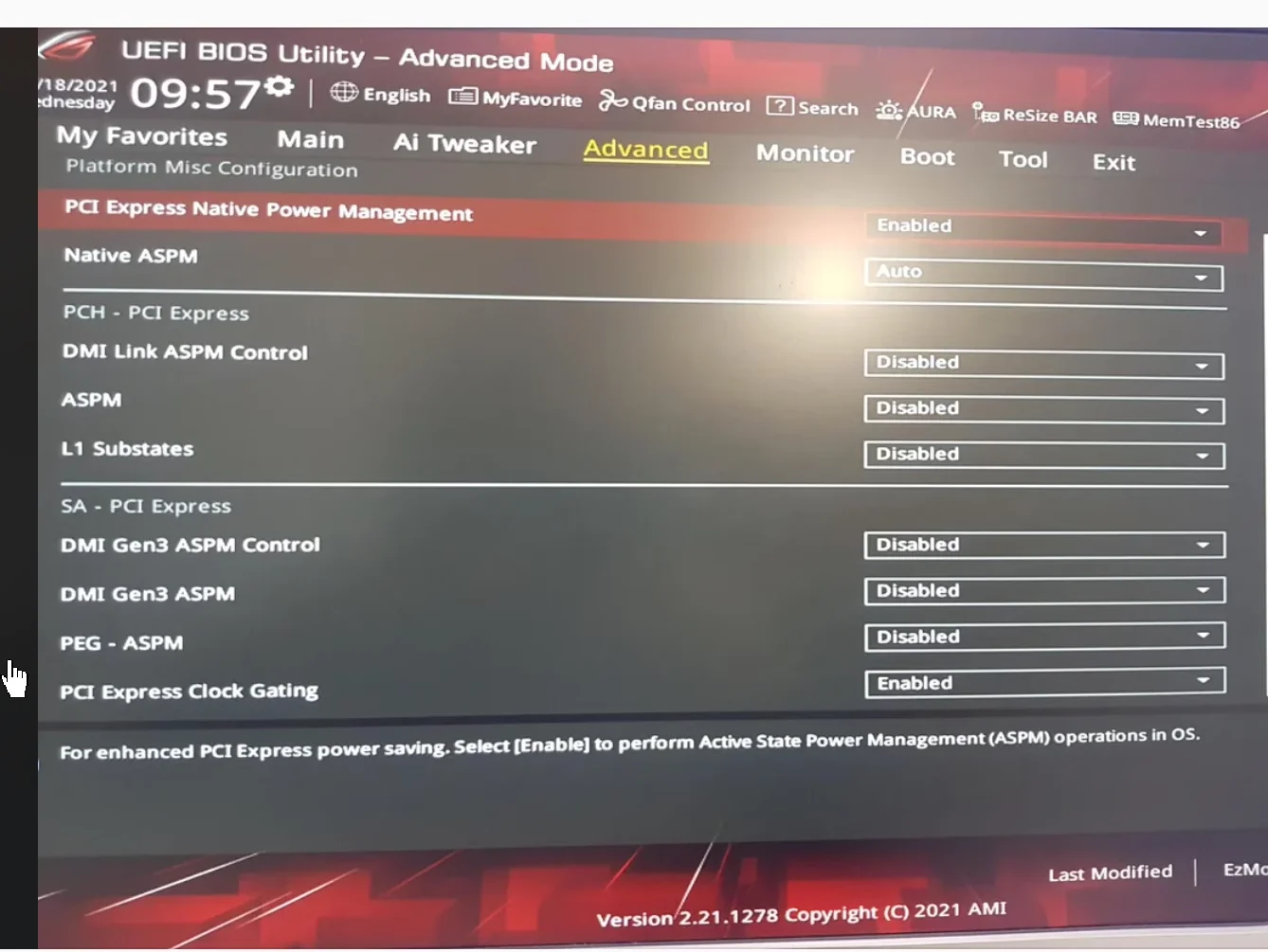

¿M.2 NVMe admite PCIe3.0x4 de máxima velocidad?
La tarjeta gráfica externa es fácil de dañar, especialmente los componentes electrónicos detrás de la necesidad de proteger, ¿cómo manejarse pueden reducir el riesgo de daños?
Elija una tarjeta de video con protección de estuche.La imagen detrás de la tarjeta de video se muestra a continuación.

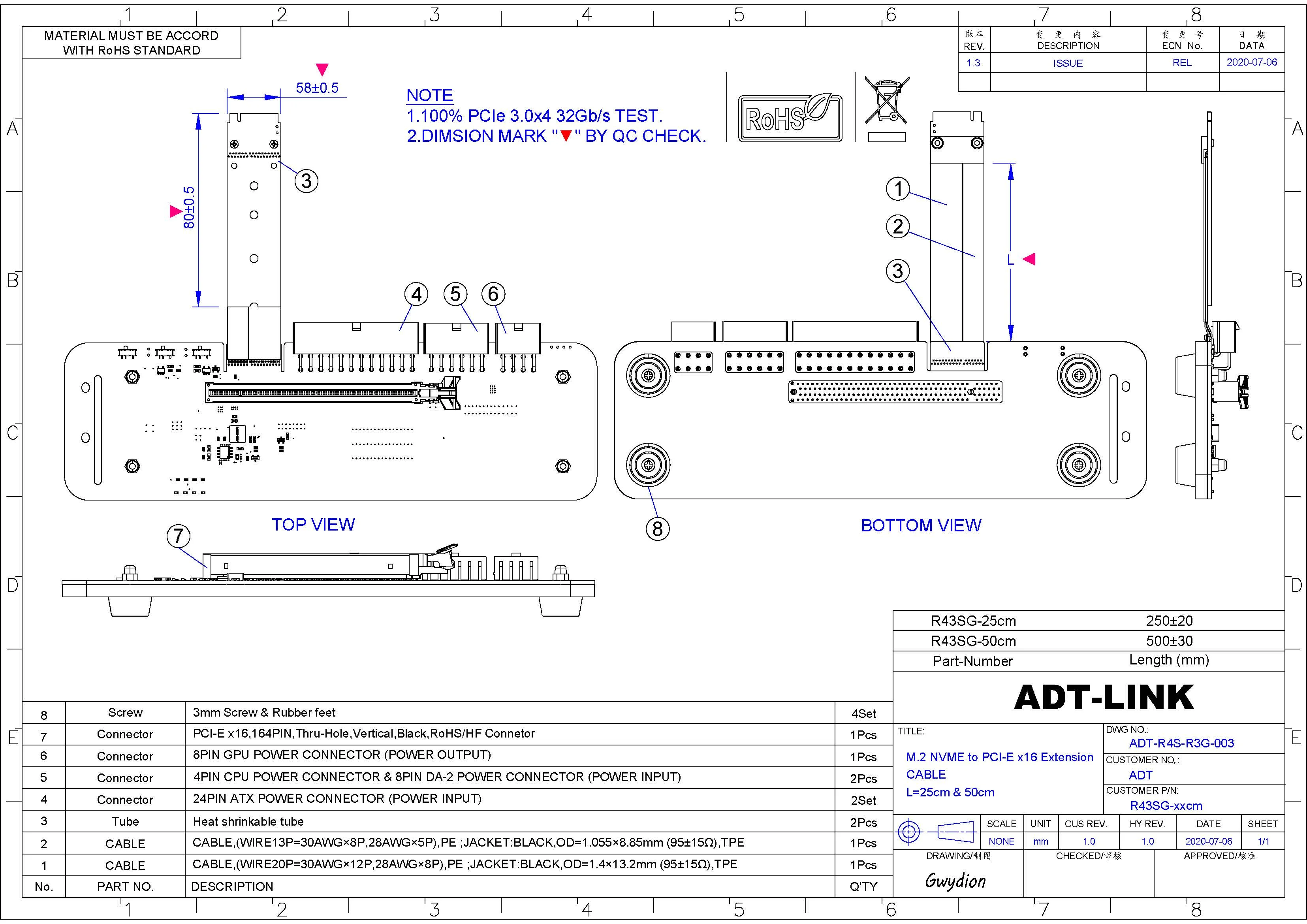

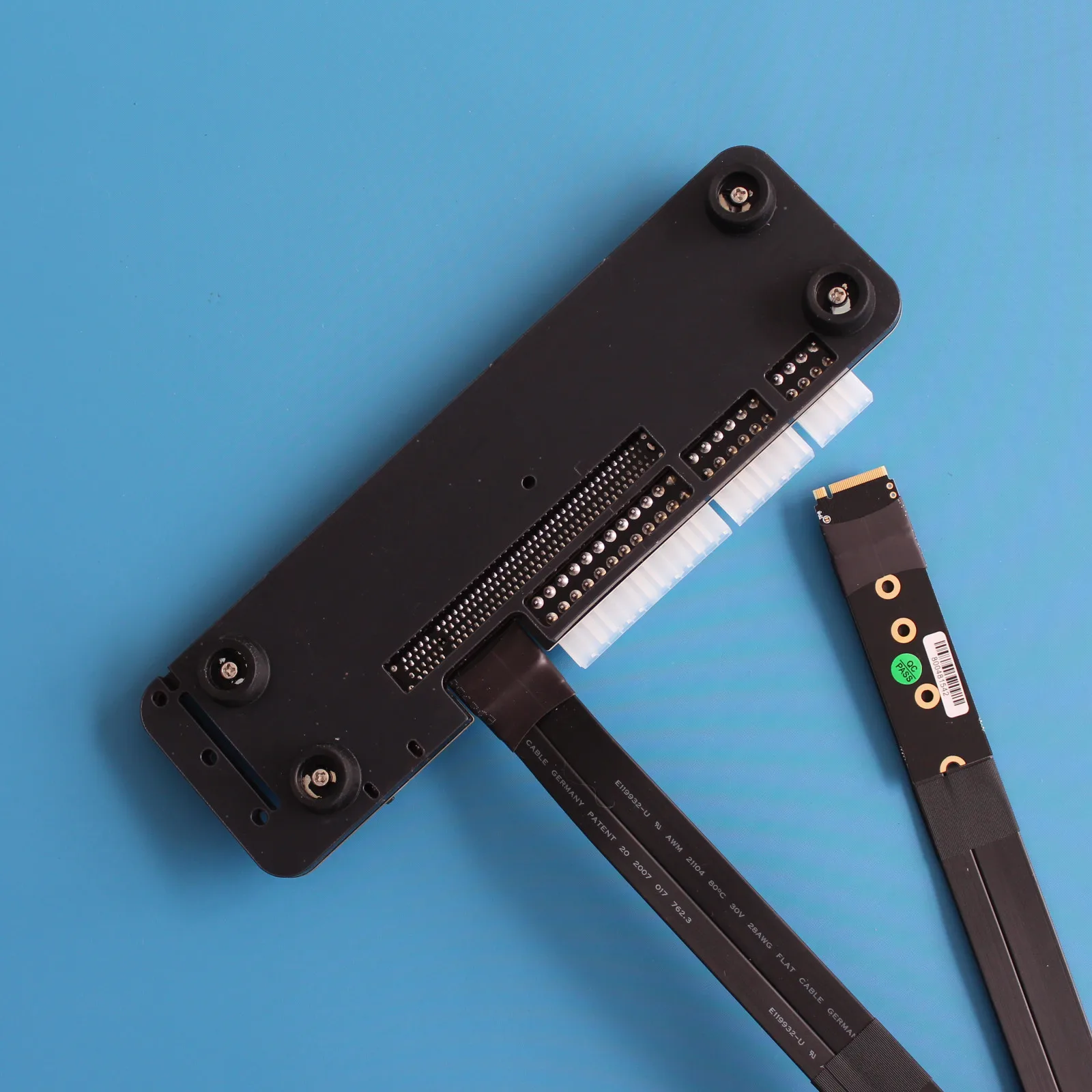

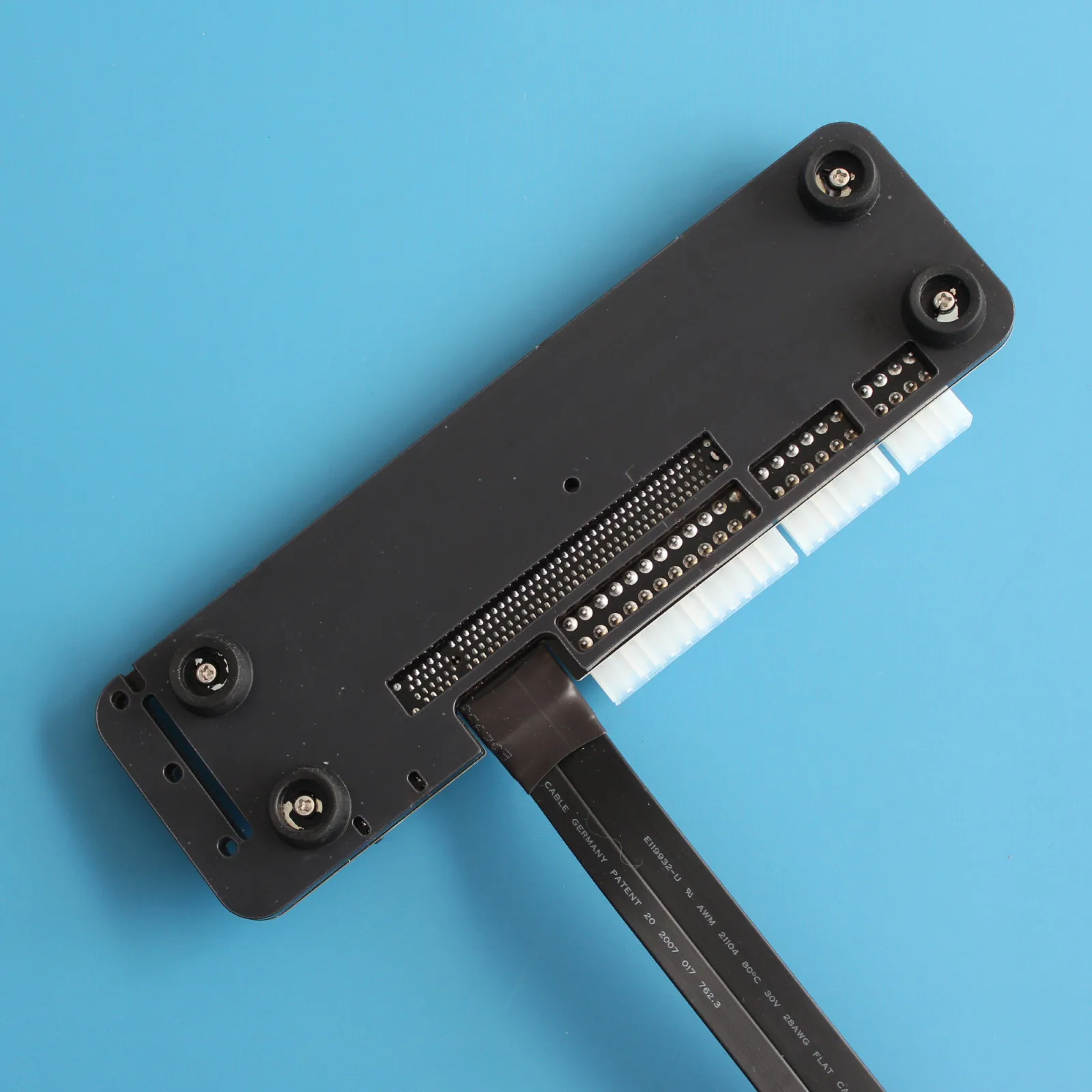

Dimensiones del producto
¿Pérdida de rendimiento externa de la tarjeta de video?¿De cuánto?
Perda aproximadamente el 12%, como máximo solo puede reproducir la tarjeta gráfica con un 88% de rendimiento.

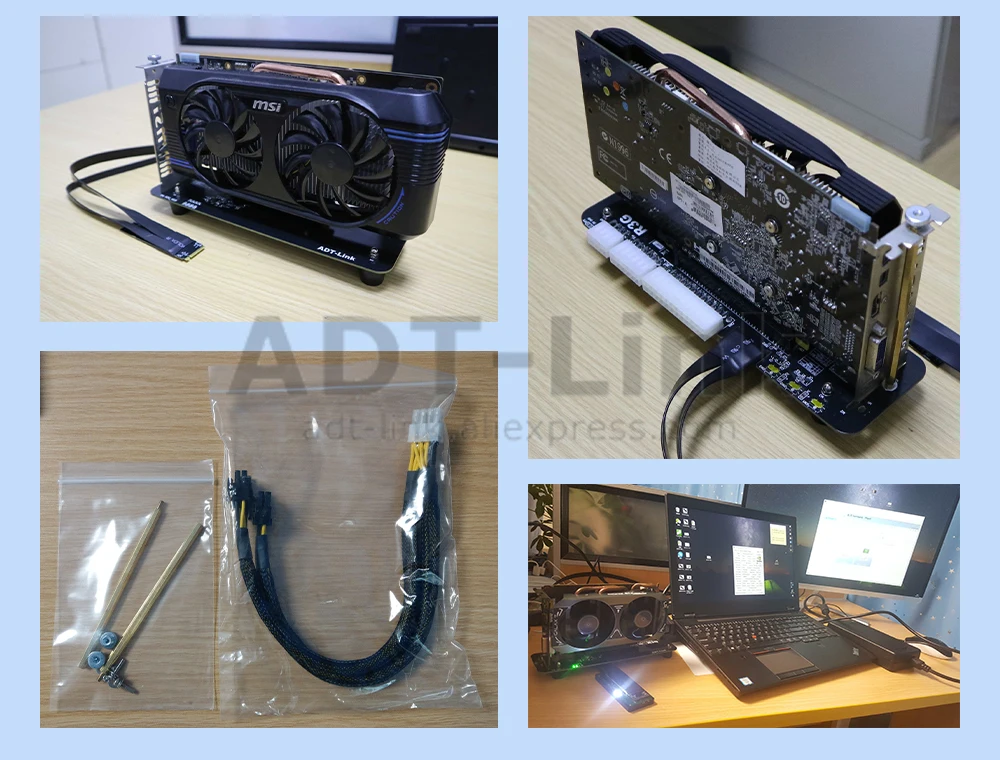

Pasos de instalación:
1.Instale el pilar hexagonal de cobre e inserte la tarjeta gráfica en la ranura PCIe x16.El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2.Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica, también debe conectarse; después de instalarla, la fuente de alimentación DELL se iluminará con luces naranjas.
3.Puede conectar el cable M.2 cuando la computadora esté apagada.Después del encendido, la fuente de alimentación ATX iniciará automáticamente el ventilador para que se encienda.Si utiliza la fuente de alimentación DELL, la luz verde se encenderá.En este momento, la placa R3G encenderá dos luces verdes.El sistema reconocerá la tarjeta automáticamente.Instale el controlador de la tarjeta gráfica.La instalación del proceso de conducción puede solicitar que la computadora se reinicie.
4. terminar.
Instale archivos de vídeo para descargar:
Manual de instalación Archivo PDF para descargar:
