Descripción
Marca: ADT-Link

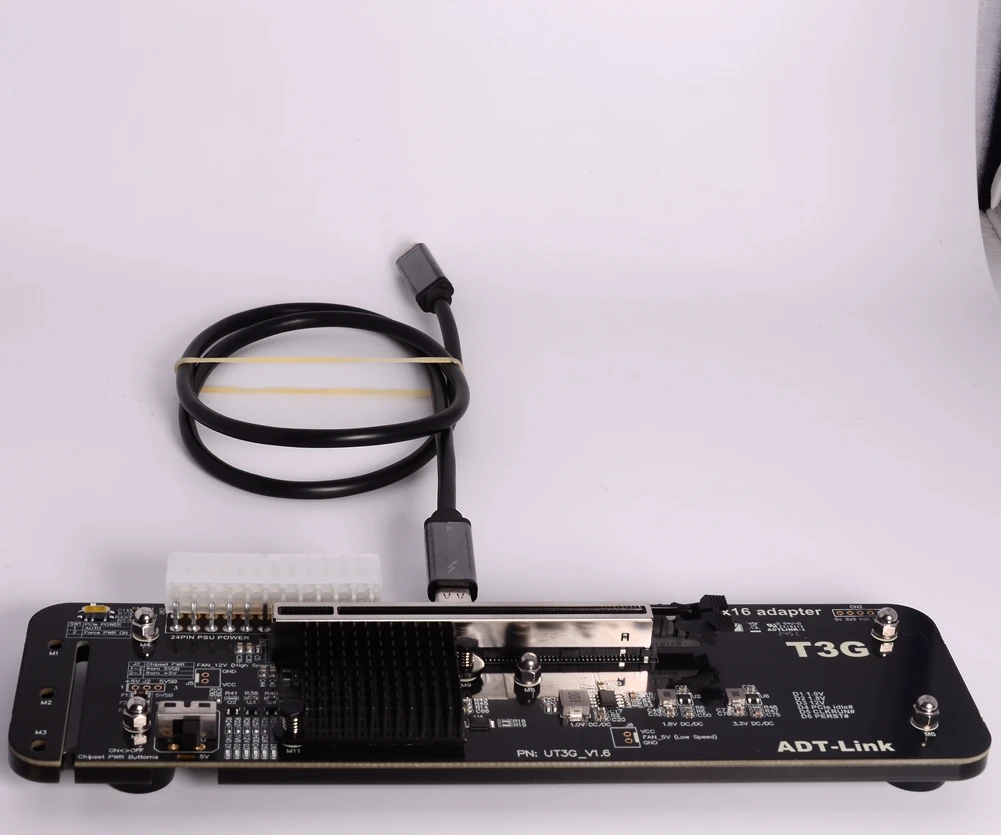

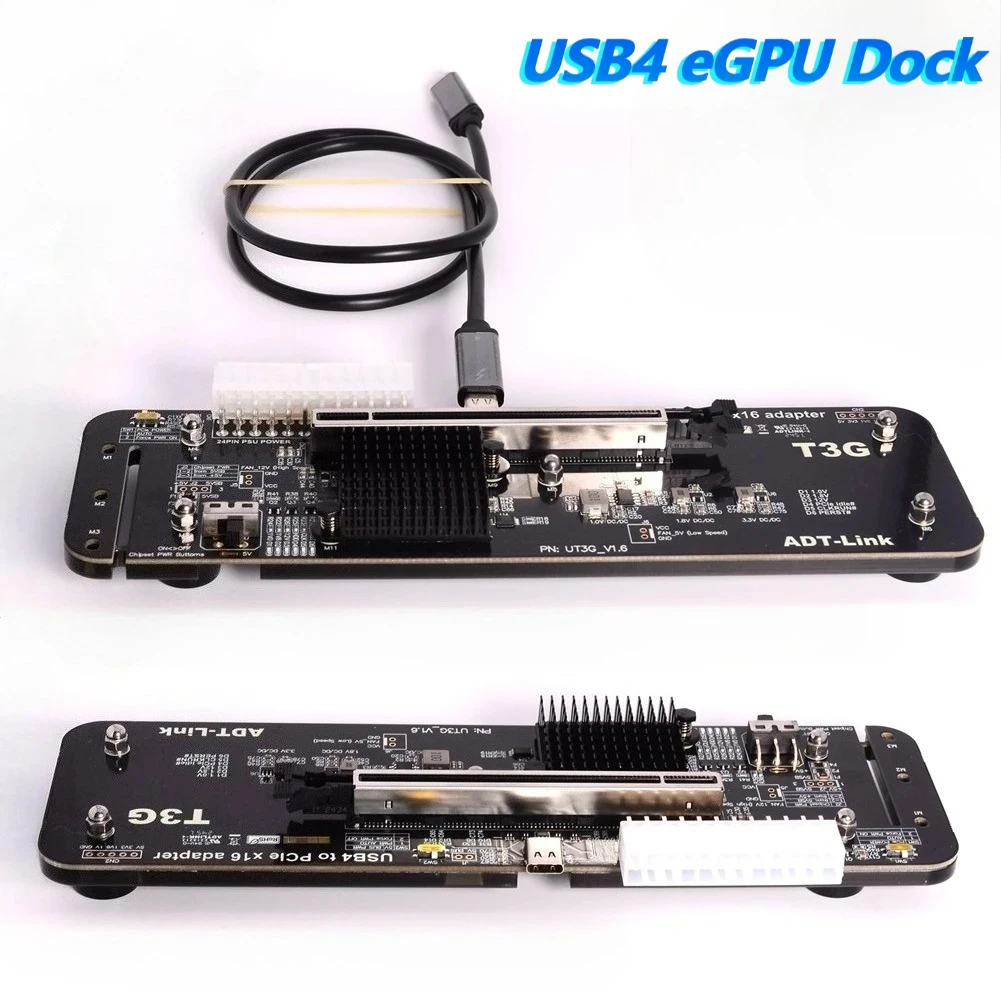

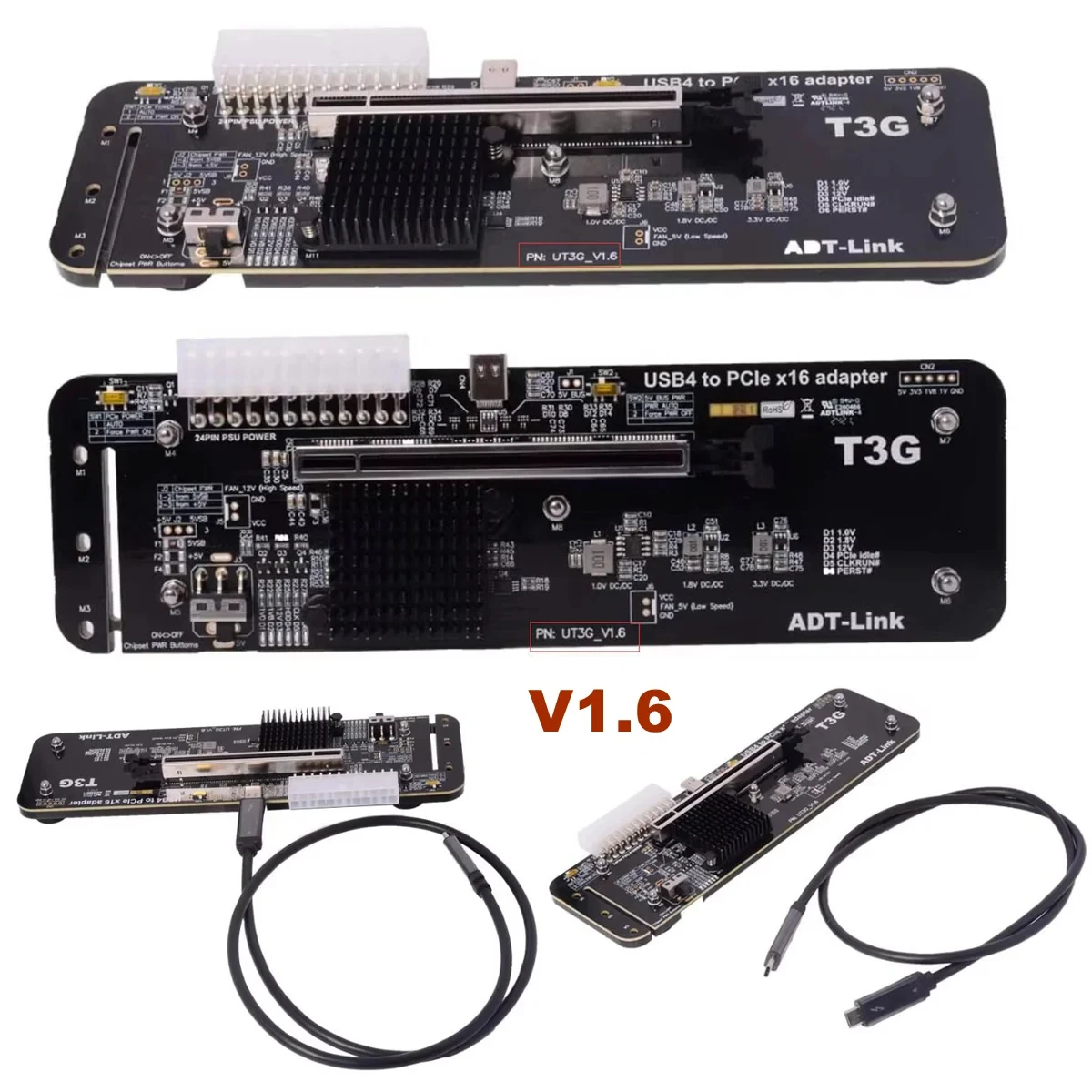

Nombre del producto: Adaptador USB4 a PCIe x16 eGPU
Modelo de producto: UT3G
Velocidad de transferencia: Gen4 x2, 40 G/bps (máx.)
Aplicación: eGPU para NUC / ITX / STX / PC portátil
Interfaz: Compatible con interfaz TB3/TB4/USB4, no admite interfaz USB
Instrucciones de alimentación: Prepare la fuente de alimentación de acuerdo con la alimentación de la tarjeta gráfica.
Descripción del número de pieza de la serie ADT eGPU:
Número de pieza
Descripción
R23G
PCIe x4 de borde a conector PCIe x16
R43SG
Borde M.2 NVMeal conector PCIe x16
K43SG
Borde M.2 NVMeal conector PCIe x16
UT3G
USB4 aConector PCIe x16
R43SG-TB3
Borde M.2 NVMeal conector PCIe x16.Agregue un adaptador TB3 a M.2 NVMe
R43SG-TU
El cable de la placa hija de borde M.2 NVMe gira hasta el conector PCIe x16
R53SG
Tecla WiFi M.2-A.E.bordeal conector PCIe x16
R63SG
Borde mPCIeal conector PCIe x16
Preguntas y respuestas P1: ¿Cuáles son los portátiles compatibles con ADT UT3G?¿Qué métodos se pueden utilizar normalmente?
Las computadoras portátiles deben tener una interfaz Thunderbolt 3 o Thunderbolt 4 o USB4interfazPara ser instalado y usado. No admite interfaz USB2.0, interfaz USB3.0, interfaz USB3.1, interfaz USB3.2
P2: ¿Qué portátiles admiten ADT-UT3G?¿Cómo elegir una fuente de alimentación?
Modelo de tarjeta gráfica
Fuente de alimentación recomendada
GTX1050, RTX3050 o inferior
≥300W
GTX1060/70, RTX2060/70, RTX3060/70etc.
≥450W
GTX1080/RTX2080/RTX3080/RTX4080 o superior
≥600W
RX5500,RX6500omás abajo
≥300W
RX5600/700,RX6600/700etc.
≥450W
RX6800/RX7900o superior
≥600W
P3: ¿Qué sistemas operativos admite ADT UT3G?Compatible con Windows10, Windows11, Linux y Mac OsNota: Mac OS solo admite tarjetas gráficas de la serie AMDP4: ¿ADT UT3G admite intercambio en caliente?El cable de datos Thunderbolt admite intercambio en caliente (no conecte ni desconecte el cable de datos Thunderbolt mientras se está ejecutando un programa o juego, ya que puede causar un bloqueo).Nota: No lo enchufe ni lo desconecte cuando se inicia la estación de acoplamiento (3 luces verdes están encendidas)P5: Problemas de compatibilidad del sistema ADT UT3GWindows 10/11 Home Edition tiene buena compatibilidad.Si hay problemas de compatibilidad con algunos sistemas de edición profesional o empresarial, se recomienda reinstalar el sistema o actualizar el controlador Thunderbolt.Vaya al sitio web oficial de su computadora portátil para descargar la última versión e instalarla.Instale la última versión del controlador para su tarjeta gráfica.Vaya al sitio web oficial de su tarjeta gráfica para descargarla e instalarla.Algunas computadoras portátiles Lenovo deben actualizar el BIOS y el microcódigo Thunderbolt antes de poder usarse normalmente.Siga las instrucciones en el sitio web oficial de la computadora portátil.
P6: problema de fuente de alimentación del cable relámpago ADT UT3GSólo transferencia de datos, no puede cargar la computadora portátil
P8: Restricciones de uso de pantalla interna para tarjetas gráficas externas
Pantalla interna: utilice la propia pantalla del portátil; pantalla externa: monitor externo;
Rendimiento de la tarjeta gráfica externa: el rendimiento de la pantalla interna es de aproximadamente el 60% y el rendimiento de la pantalla externa es de aproximadamente el 80%;Selección de tarjetas gráficas: Se recomienda que las tarjetas gráficas NVIDIA después de la serie 30 o las tarjetas gráficas AMD después de RX5700 tengan una mejor compatibilidad;Selección de portátiles: Las computadoras portátiles con gráficos independientes incorporados tienen una mejor compatibilidad.
P8: Restricciones de uso de pantalla interna para tarjetas gráficas externas
Pantalla interna: utilice la propia pantalla del portátil; pantalla externa: monitor externo;
Rendimiento de la tarjeta gráfica externa: el rendimiento de la pantalla interna es de aproximadamente el 60% y el rendimiento de la pantalla externa es de aproximadamente el 80%;
Selección de tarjetas gráficas: Se recomienda que las tarjetas gráficas NVIDIA después de la serie 30 o las tarjetas gráficas AMD después de RX5700 tengan una mejor compatibilidad;
Selección de portátiles: Las computadoras portátiles con gráficos independientes incorporados tienen una mejor compatibilidad.

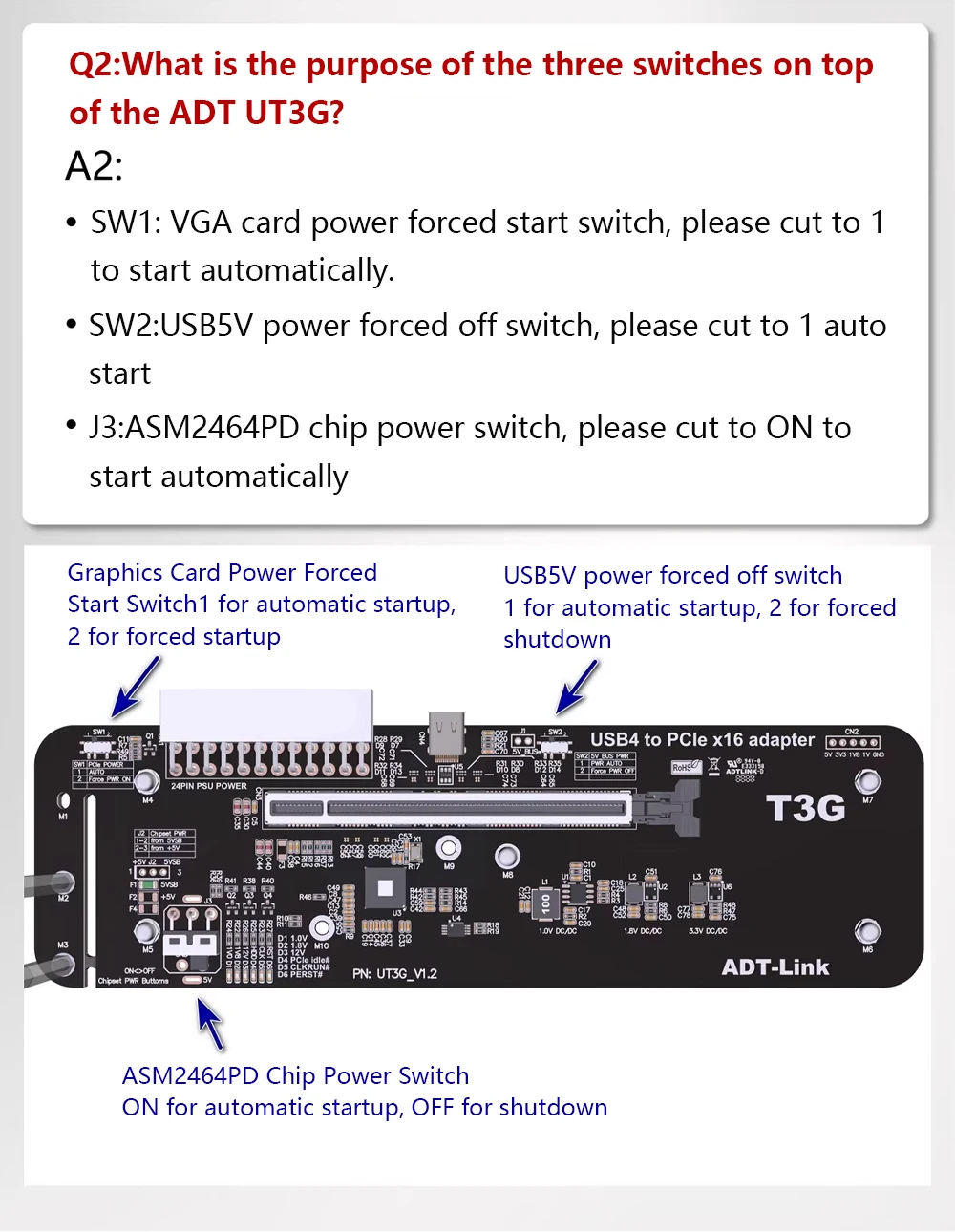

Instrucciones de instalación ADT-UT3G
SW1: cambie a 1 para comenzar automáticamente.
SW2: cambie a 1 para comenzar automáticamente.
J3 o J4: cambie temporalmente a APAGADO para cerrar

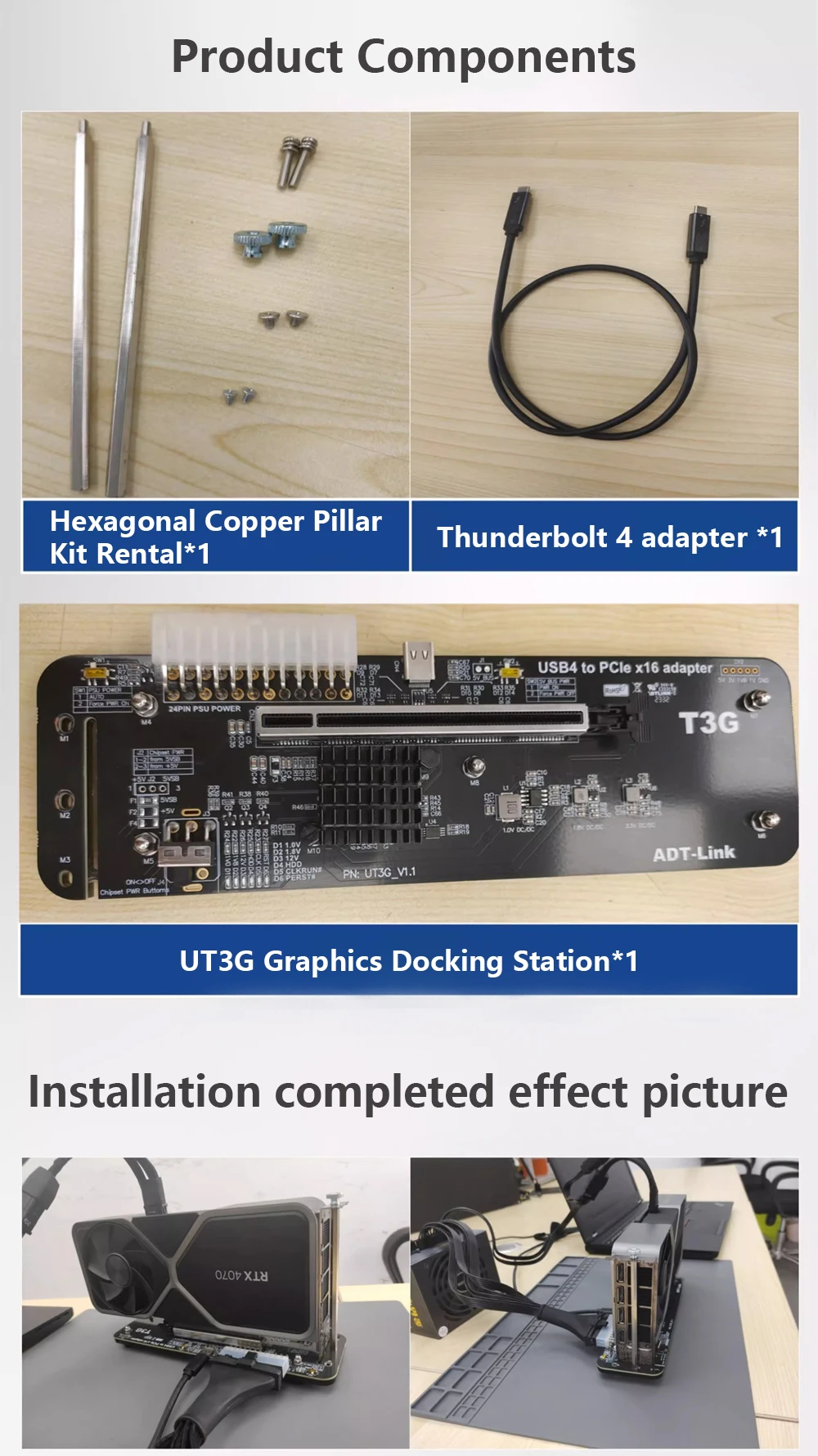

Montar pilares de cobre; montar tarjeta gráfica
Conecte el cable de alimentación ATX de 24 pines; conecte el cable de alimentación de la tarjeta gráfica
Inserte el cable relámpago; cambie J3 o J4 de OFF a ON
Después de apagar el interruptor J3 o J4, dos luces rojas se encenderán primero y tres luces verdes se encenderán después de 3 segundos.
Al instalar una tarjeta gráfica externa por primera vez, el sistema instalará automáticamente el software Thunderbolt y el controlador de la tarjeta gráfica.Espere de 2 a 5 minutos.Una vez instalado el controlador, el sistema puede reiniciar de acuerdo con las indicaciones del controlador.
Después de reiniciar, el sistema apagará automáticamente los gráficos independientes.
Abra y ejecute el software 3D y podrá ver la información de carga de la tarjeta gráfica externa GPU1 en el administrador de tareas.
Abra y ejecute el software GPU-Z, haga clic en "?", puede ver la información de la tarjeta gráfica externa y el ancho de banda utilizado es @x4 4.0

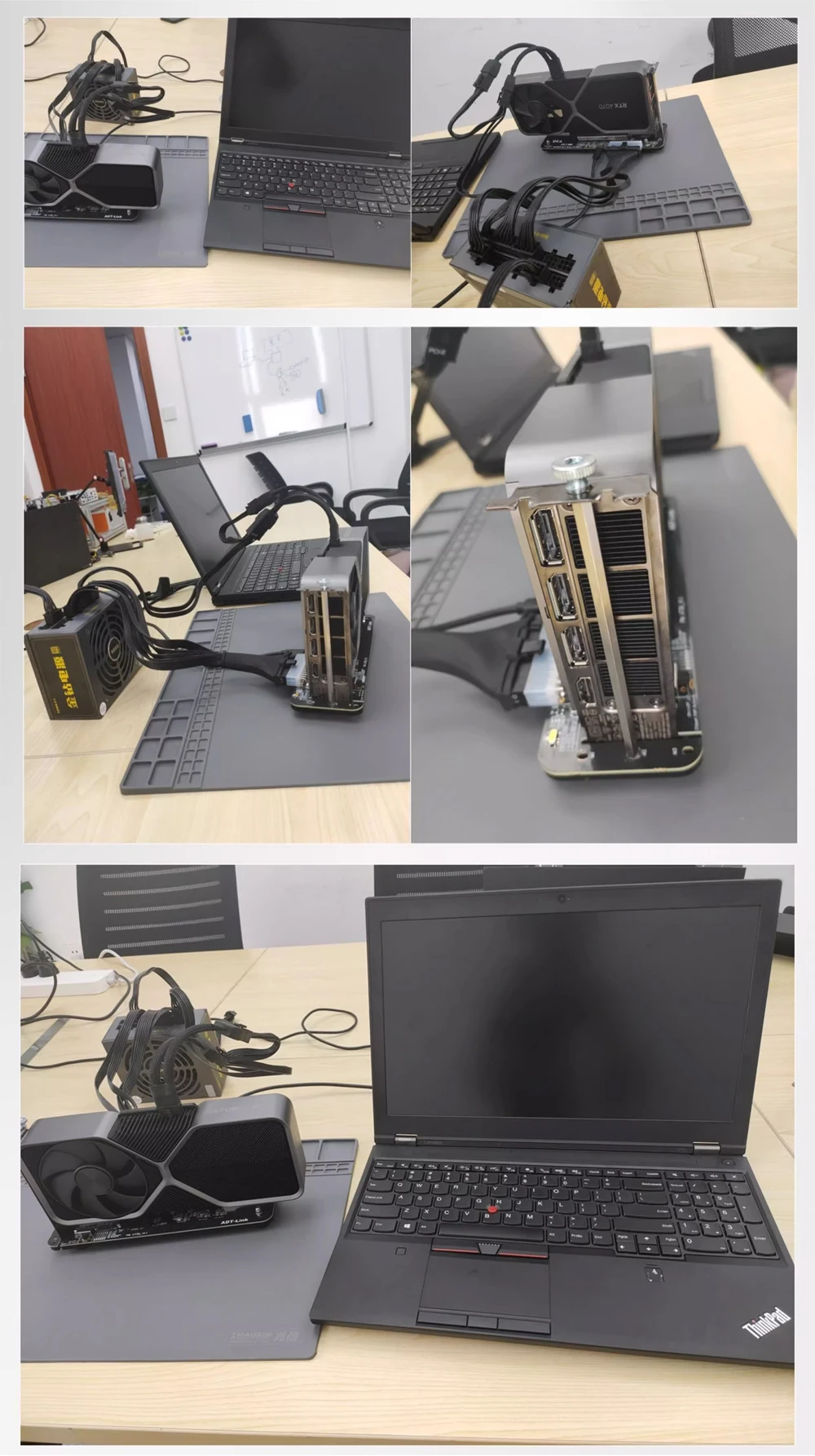

Los resultados de las pruebas en funcionamiento que utilizan una computadora portátil Lenovo P71 y una pantalla interna AMD RT5700XT son los que se muestran arriba.
Este producto admite intercambio en caliente, pero si necesita quitar la tarjeta gráfica, siga las indicaciones de seguridad del software de la tarjeta gráfica.Debe cerrar el software y los juegos 3D antes de conectarlos o desconectarlos.
Cuando se muestran las palabras de la imagen de arriba, significa que el sistema se ha eliminado de forma segura.En este momento, se puede apagar la alimentación.
Después de apagar J3 o J4, todas las luces se apagarán. En este momento, el dispositivo se puede desconectar de forma segura.
