Descripción

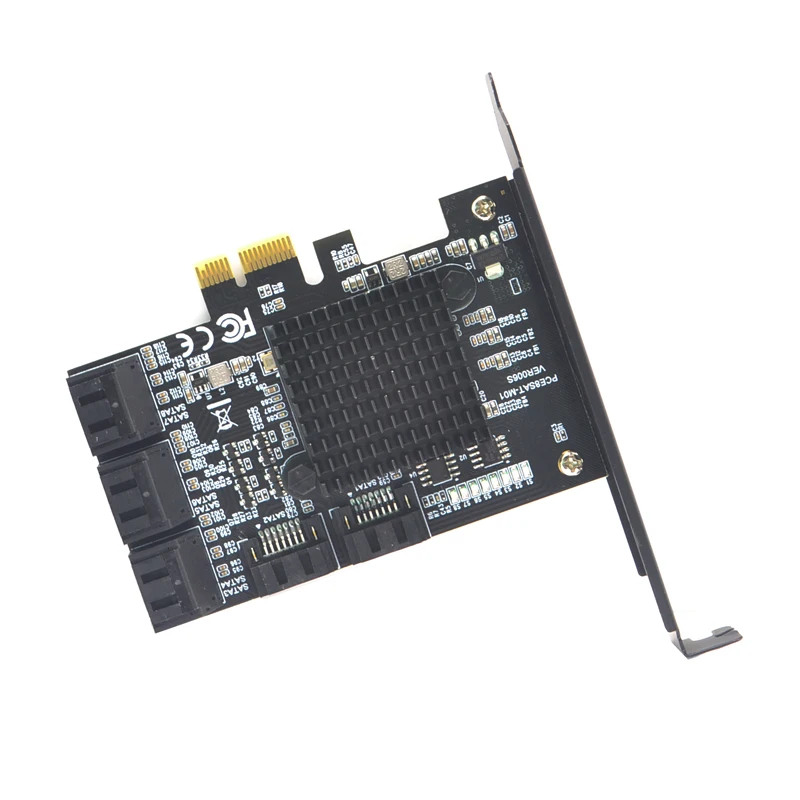

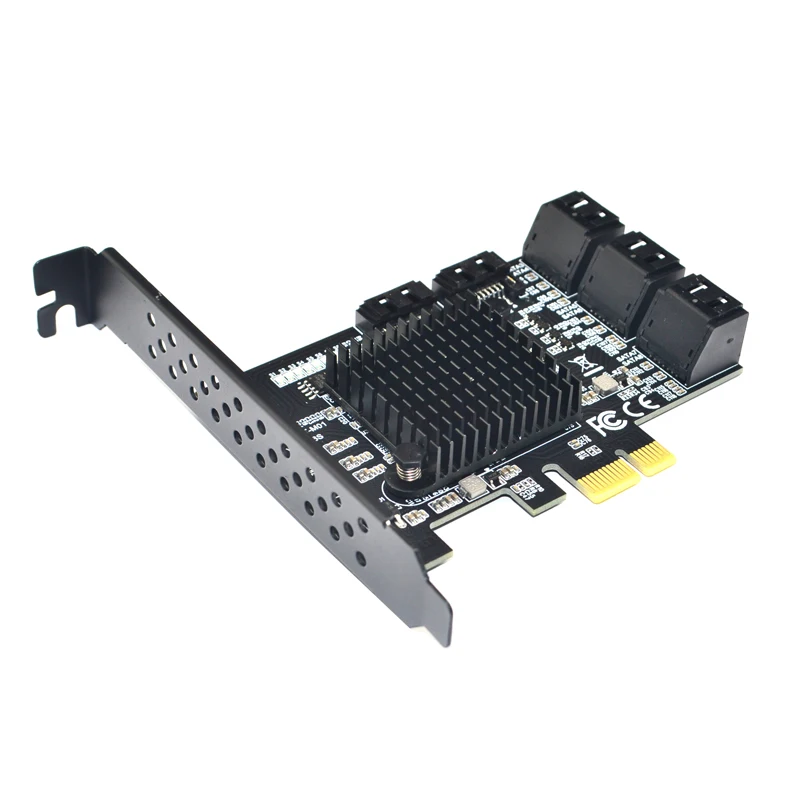

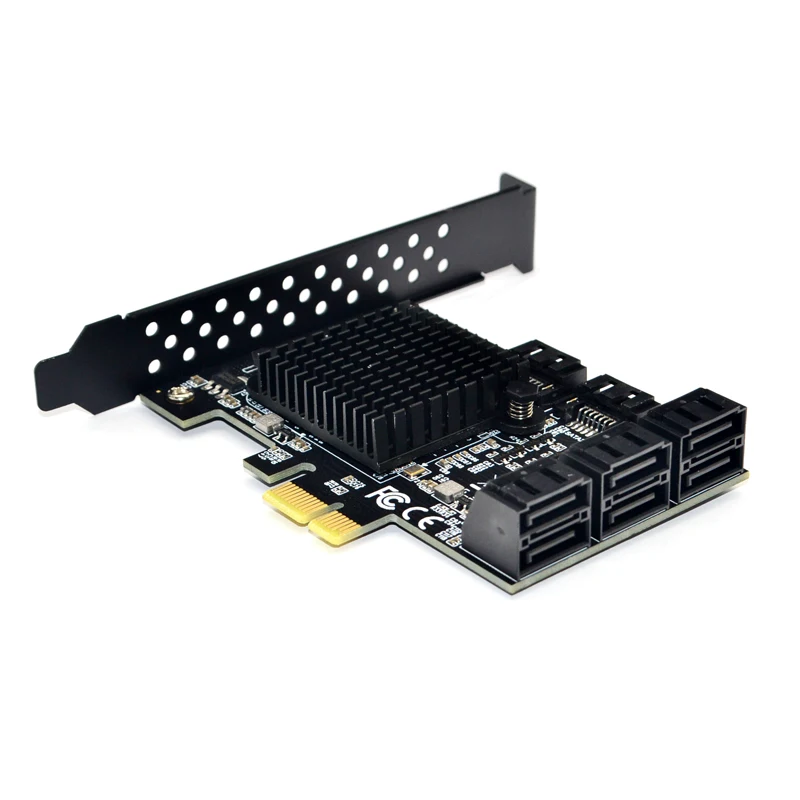

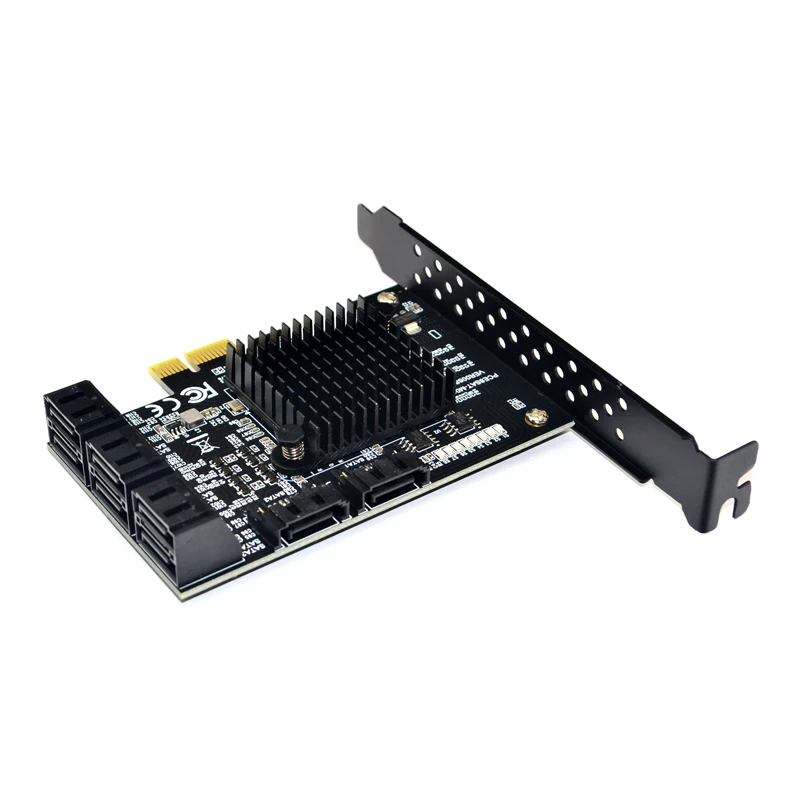

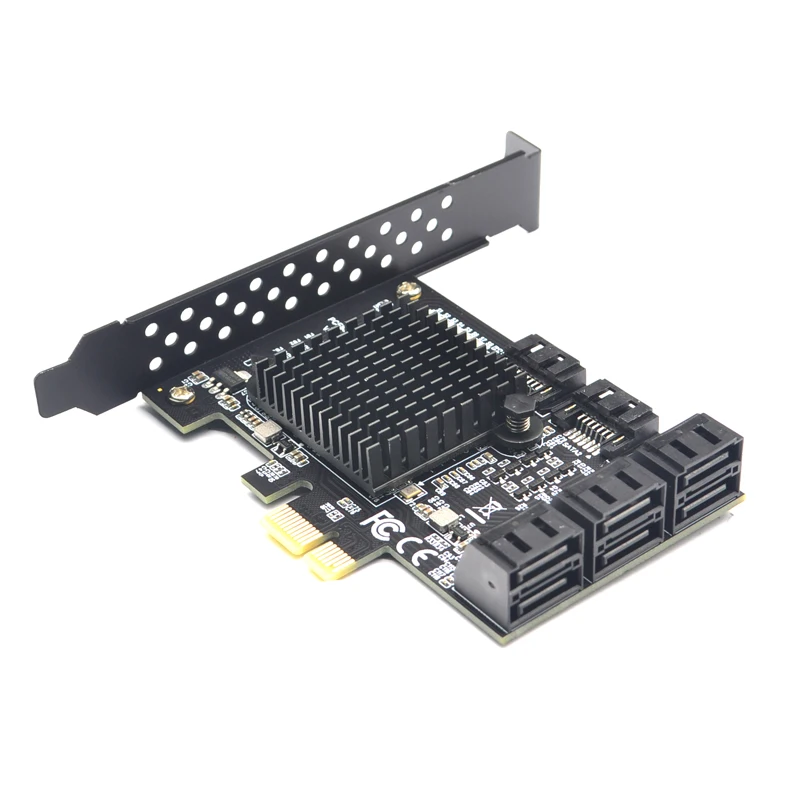

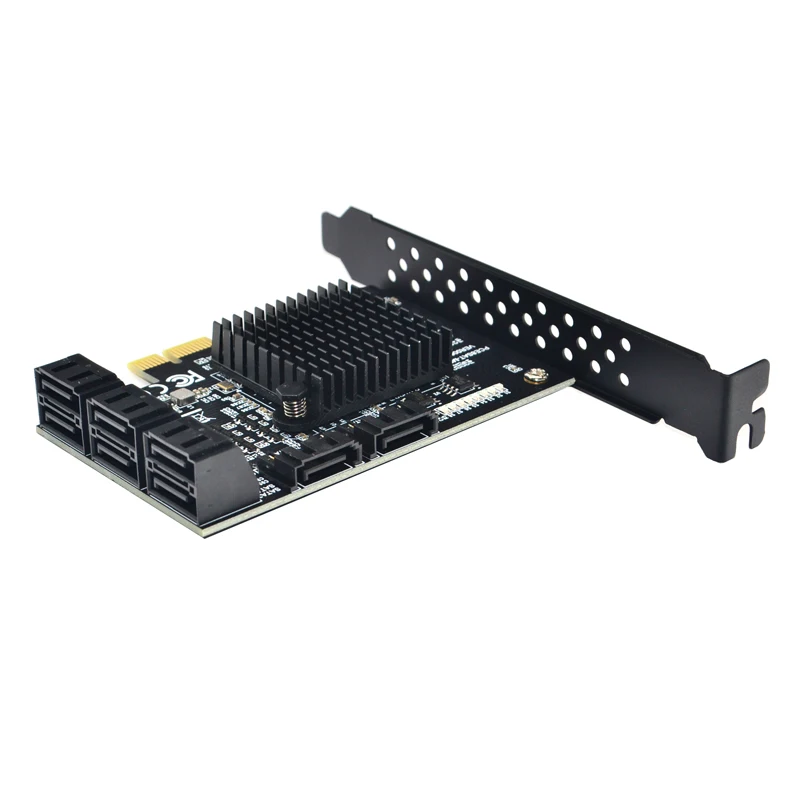

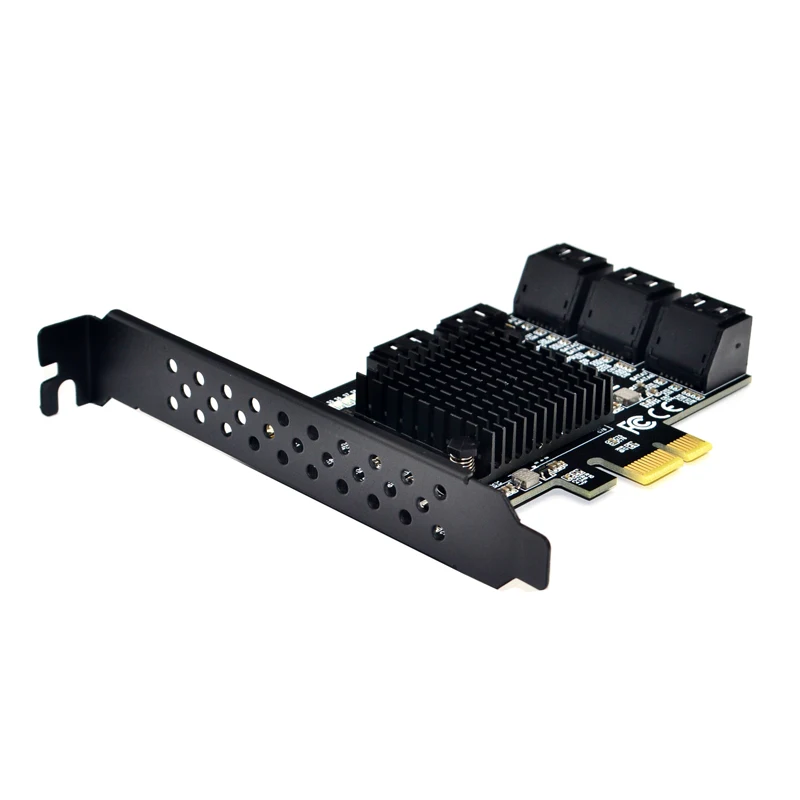

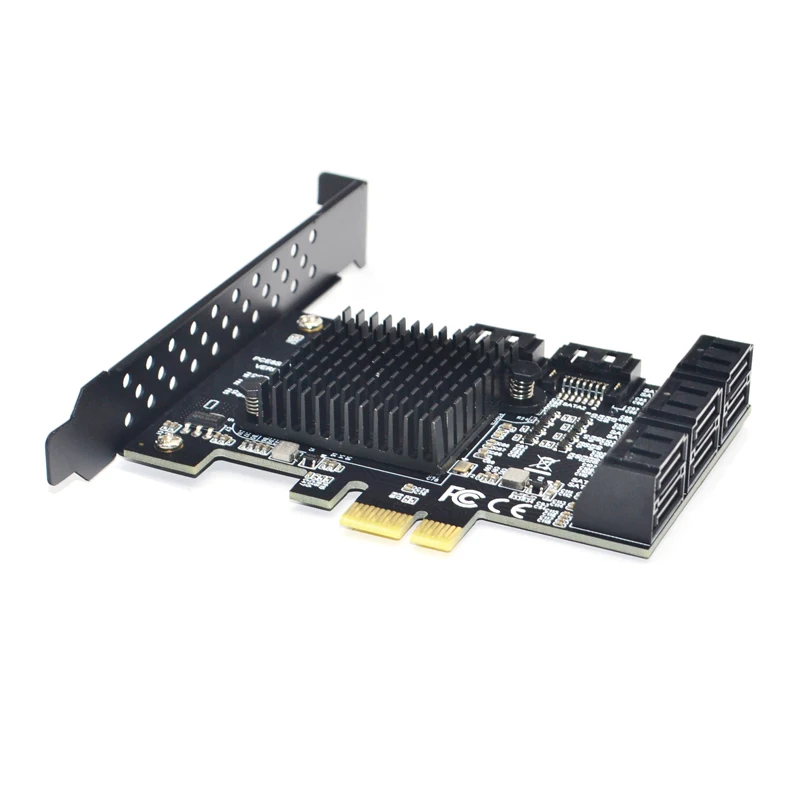

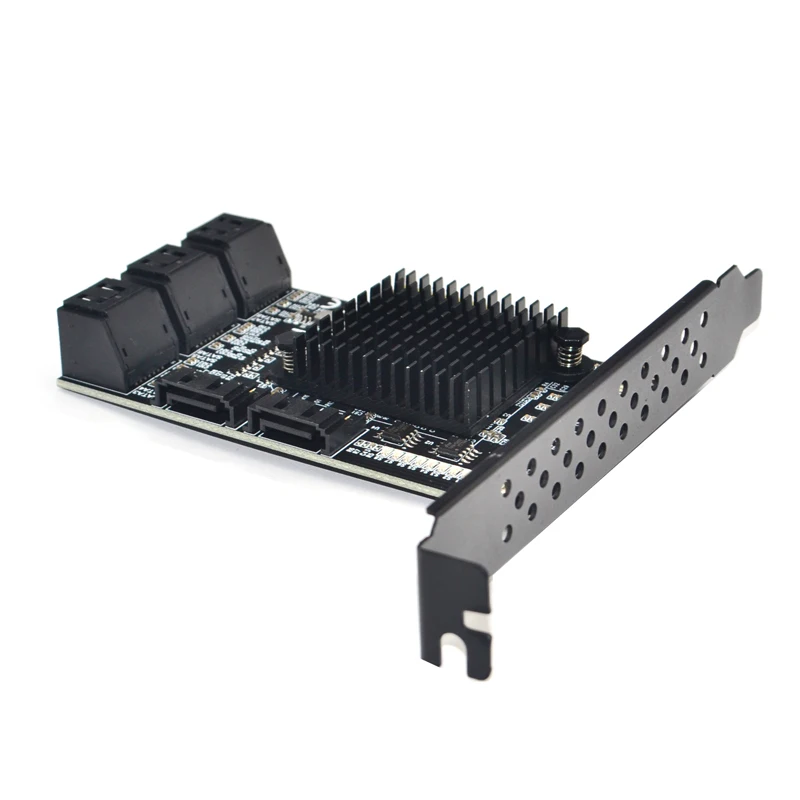

Tarjeta controladora PCIE SATA III de 8 puertos PCIe 2,0x1 SATA 6G tarjeta de expansión con soporte de perfil bajo compatible con tarjeta Win10 PCIE SATA
Acerca de la descripción:
Especificación:
Conjunto de chips Marvell 88SE9215
Puertos: 8 puertos SATA 6 GB/s
Cumple con la especificación PCI-E V2.0 y retrocompatible con PCI-E 1.X
Admite cola de comandos nativos (NCQ)
Compatible con discos duros SATA 6G, 3G y 1,5G
Cumple con la especificación PCI-E v2.0 y es retrocompatible con PCI-E v1.x
Interfaz PCI Express X1 y compatible con ranuras PCI Express x1, x2, X4, x8 y x16
Conjunto de chips Marvell 88SE9215 + JMicron JMB5xx
Admite unidades de disco duro de 10TB
Controlador SATA estándar no RAID
Características especiales
Requisitos del sistema:Windows 10/8/8/7(32/64 bits)/XP/Linux
Interfaz:Interfaz PCI Express X1. Compatible con ranuras PCI-E X1,X4,X8,X16
Instrucciones de instalación
1:Limpie el dedo Dorado de la tarjeta SATA3.0 con un borrador, conecte el cable SATA del chasis a la tarjeta.
Luego conecte todos los discos duros.
2:Apague la alimentación del ordenador y abra la cubierta trasera del PC; retire las barras correspondientes a la ranura libre en el chasis.
3:Inserte la tarjeta de expansión en la ranura de expansión PCI-E correspondiente del host
4:Asegure la tira de hierro de la tarjeta de expansión al chasis con un destornillador.
5:Cierre el chasis y conecte el cable de alimentación para arrancar. Después de ingresar al sistema, Instale el controlador
Instalación del controlador Para Windows XP/Vista/7/8/10(32/64 bits)
1. Inserte el CD DE LA UNIDAD complementaria en la unidad de CD;
2. Abra "Mi PC", busque la ubicación del disco, abra el disco;
3. Localice el "CD:\TARJETA SATA \ Marvell \ 9215 \ drvsetup dentro del. Archivo de controlador EXE;
4. Luego siga las instrucciones del ordenador para completar la instalación, luego reinicie el ordenador
Compruebe la instalación
Adecuado para tarjeta PCI-E con Marvell 88SE9215 + JMicron JMB5xxConjunto chip:
Abra el "Administrador de dispositivos", expanda la opción "Controlador de bus serie universal", si hay "Controlador Marvell 92xx SATA 6G", el hardware y el controlador se instalan correctamente; si hay "Dispositivo desconocido" u otra información, el hardware o el controlador no se instaló correctamente.
Si hay información de hardware "Controlador SATA AHCI estándar" en "Administrador de dispositivos" o
"Controlador IDE ATA/ATAPI", significa que el controlador no se instaló en windows10.

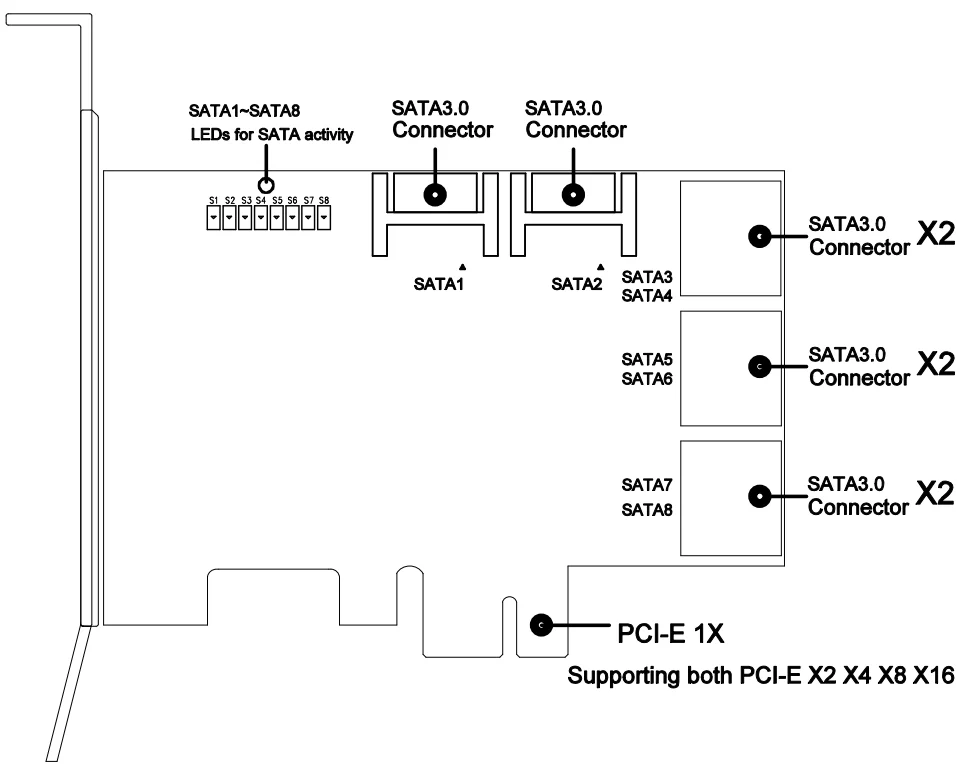

Diseño tarjeta
La siguiente ilustración muestra los componentes principales de la tarjeta de expansión SATA3.0 8 PORT.
Nota:
LLa tarjeta PCI-E SATA3.0 debe instalarse en la ranura PCI-E de la placa base y no se puede insertar en la ranura PCI.
LLa velocidad más rápida es de 380-450 m/s en PCI-E 2,0. Si está enchufado a la red, la velocidad solo funciona 200-300 m/s. Diferentes configuraciones de computadora y SATA SSD tienen diferentes velocidades.Si todos los puertos se utilizan al mismo tiempo, la velocidad disminuirá.
LRecomendamos utilizar esta tarjeta SATA 3,0 en la ranura PCIE2.0 o 3,0,Para obtener la velocidad más rápida.
LEl multiplicador de puertos SATA no es compatible si el controlador no está instalado.
LHay que instalar el controlador para que reconozca todos los discos duros.
LAsegúrese de apagar la alimentación del ordenador antes de insertar o quitar la tarjeta, y luego inserte la tarjeta para evitar daños en la placa base o la tarjeta de expansión.
LSi no hay un disco de controlador o no se puede leer, puede ponerse en contacto con el minorista para que le envíe el controlador.
Recibirás:
1 x Tarjeta de expansión SATA 3,0
1 x soporte de perfil bajo
1 x CD de controlador
Por favor, ver imágenes para más detalles.
