Descripción
1. Observe la orientación correcta al enchufar; No inserte el conector invertido o mal alineado. Sujete firmemente el enchufe del dispositivo mientras inserta el enchufe para evitar que se rompan los clavijas.No doble ni tire del cable a 2 cm de la junta de soldadura a la PCB.
2. La capacidad de unidad de señal varía según la placa base/dispositivo. No se garantiza que los resultados de nuestras pruebas coincidan con los suyos.Cualquier cable de extensión introduce problemas potenciales de pérdida de señal y compatibilidad; Si necesita estabilidad absoluta, no compre.
3. Las tarjetas gráficas y las placas base envejecen y se oxidan con el tiempo; Agregar un cable de extensión solo aumenta la inestabilidad.Los productos de más de tres años no son compatibles: no los compre.
4. Para compras únicamente por ingenieros de productos, para pruebas de laboratorio.No para ningún otro uso: no comprar.
Especificación:
(opcional)
Nombre del producto: Tarjeta adaptadora PCIe 4.0 x4 a U.2 (SFF-8639)
Tarjeta adaptadora PCIe 4.0 x4 a U.3 (SFF-TA-1001)
Tarjeta adaptadora PCIe 5.0 x4 a E1.S/E3.S (SFF-TA-1002)
Ancho de banda de velocidad: PCIe 4.0 x4
Consejos de compra: asegúrese de comprar 1 ~ 2 muestras para probar y verificar que
No hay problema y luego compre grandes cantidades.
Descripción del modelo del producto:
Modelo
Descripción del modelo
Ancho de banda de velocidad
R27A
Tarjeta adaptadora PCIe 4.0 x4 a U.2 (SFF-8639)
Gen4 x4
R27B
Tarjeta adaptadora PCIe 4.0 x4 a U.3 (SFF-TA-1001)
Gen4 x4
R27C
PCIe 5.0 x4 a E1.S/E3.S (SFF-TA-1002) Tarjeta adaptadora
Gen5 x4

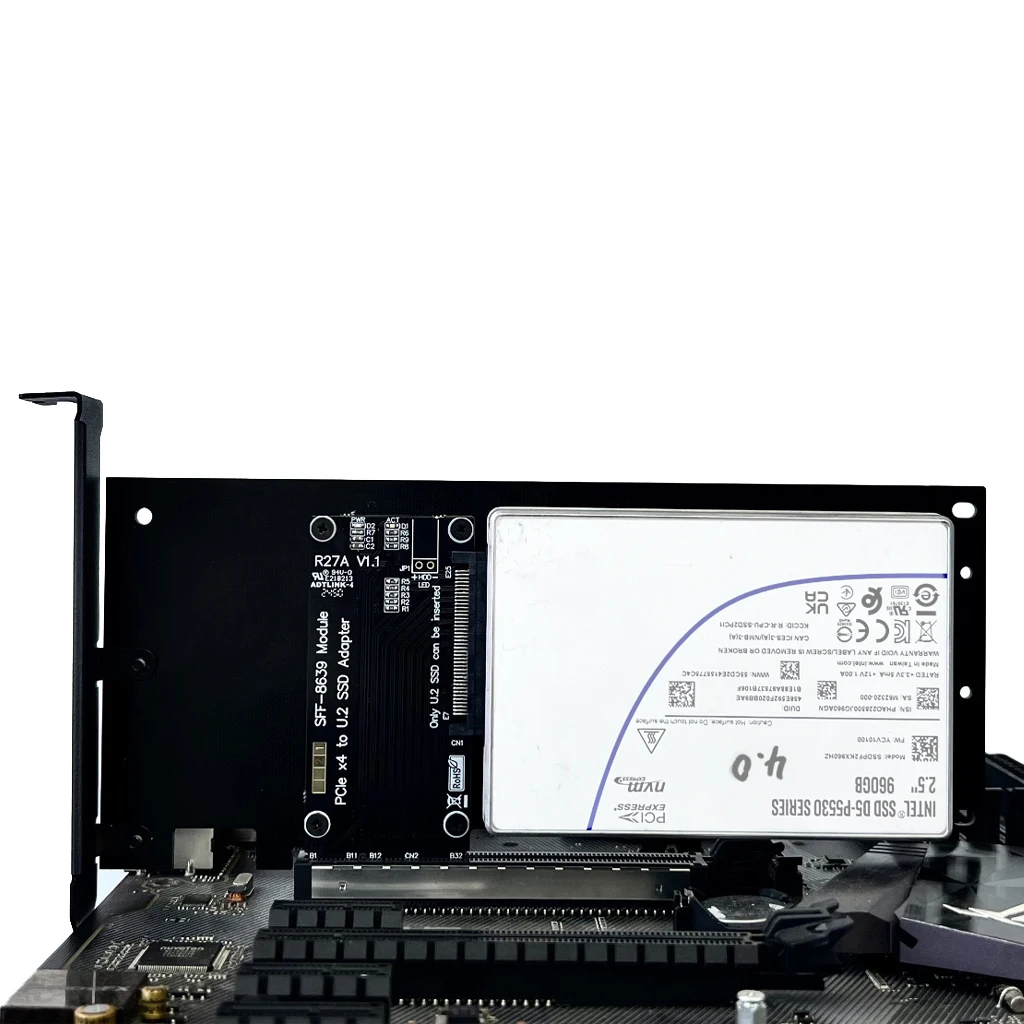

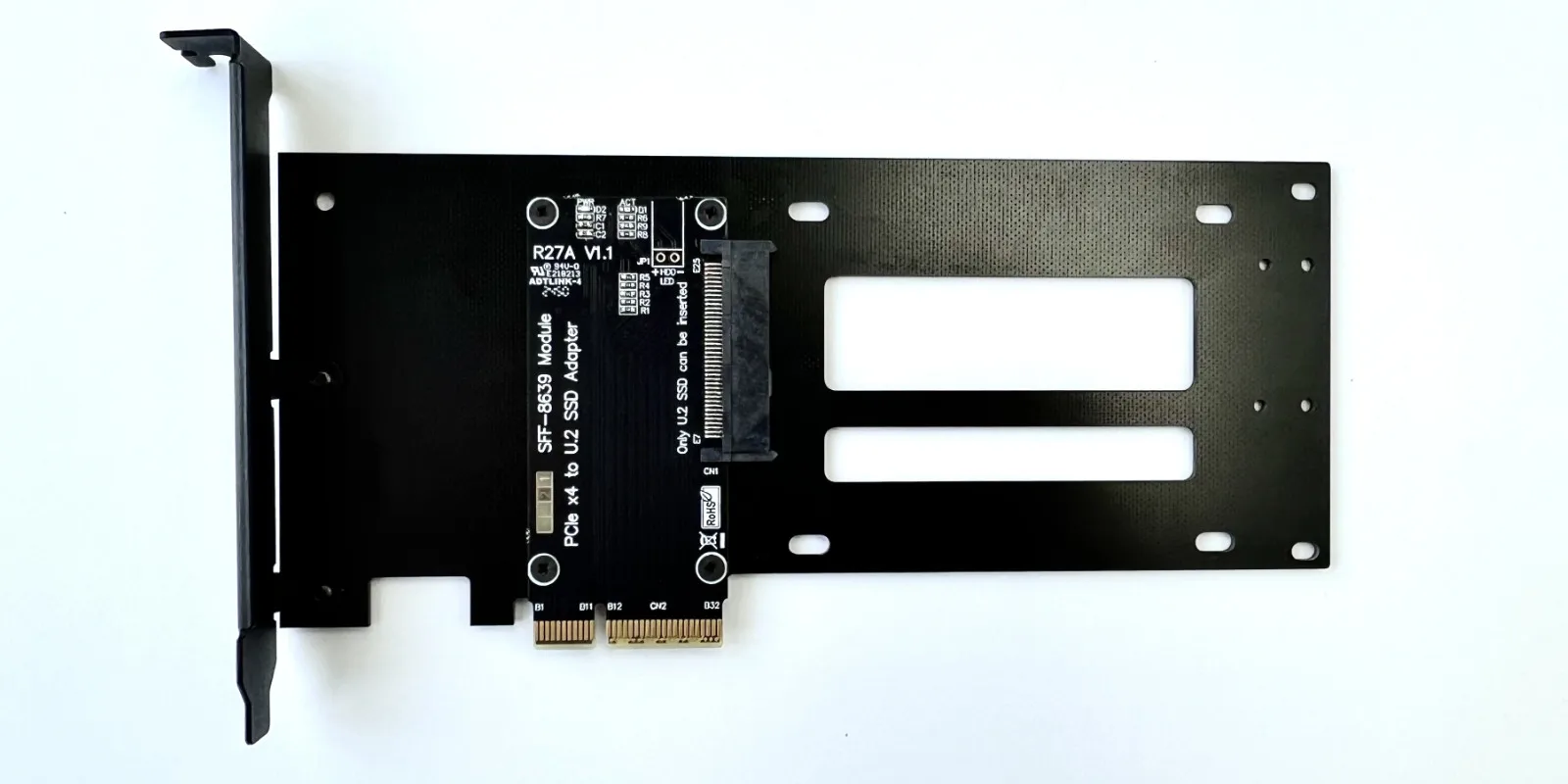

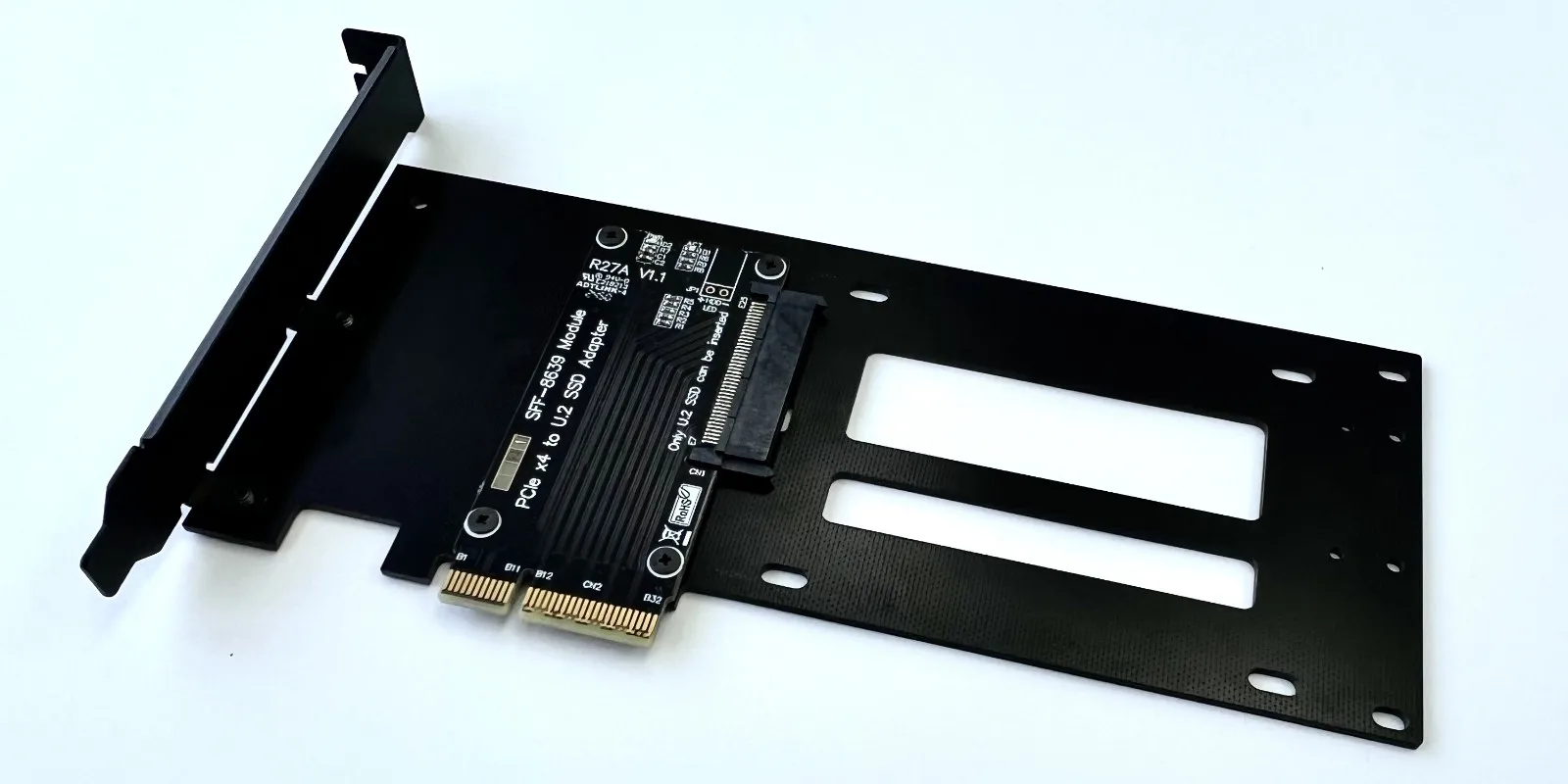

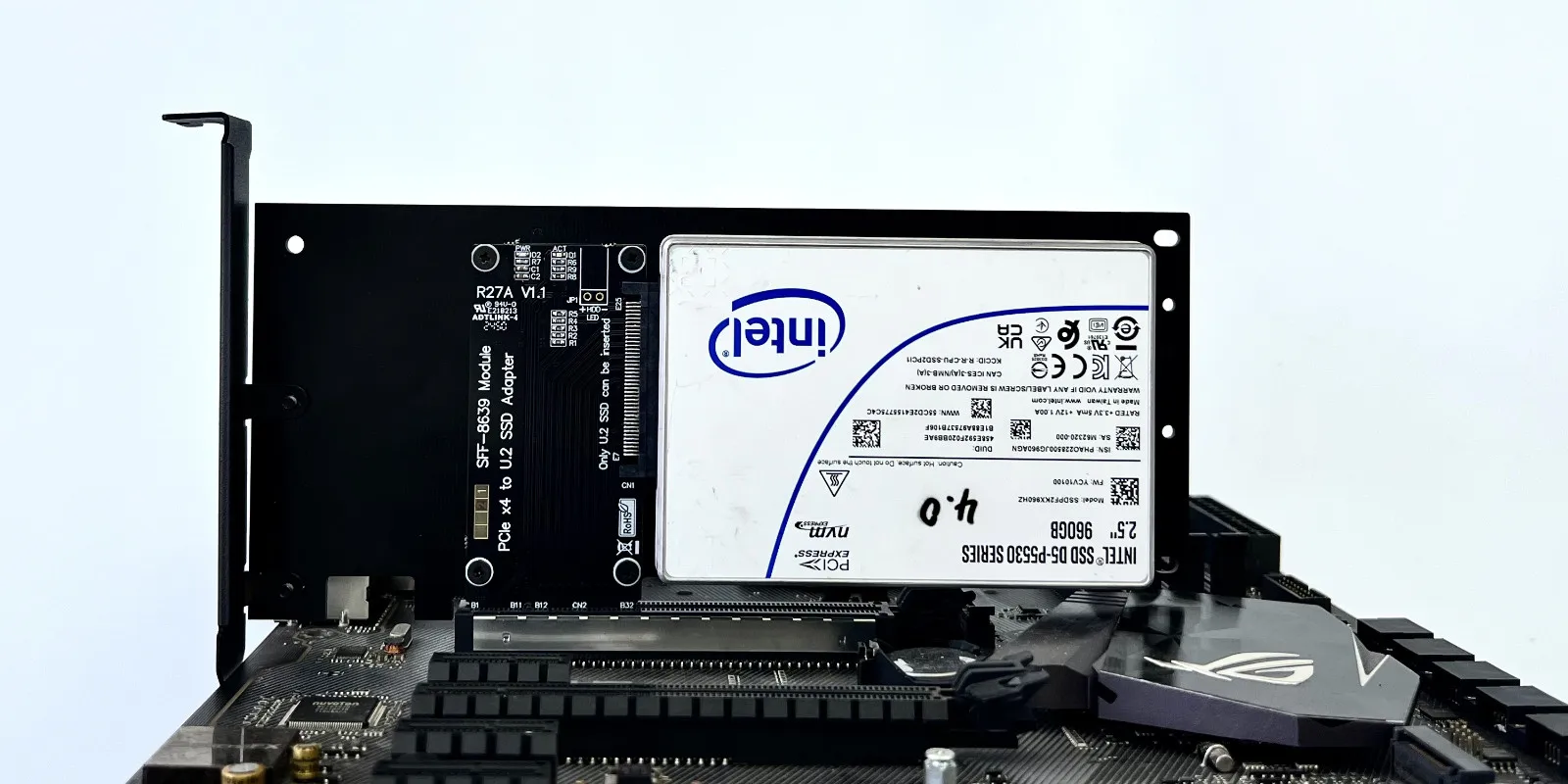

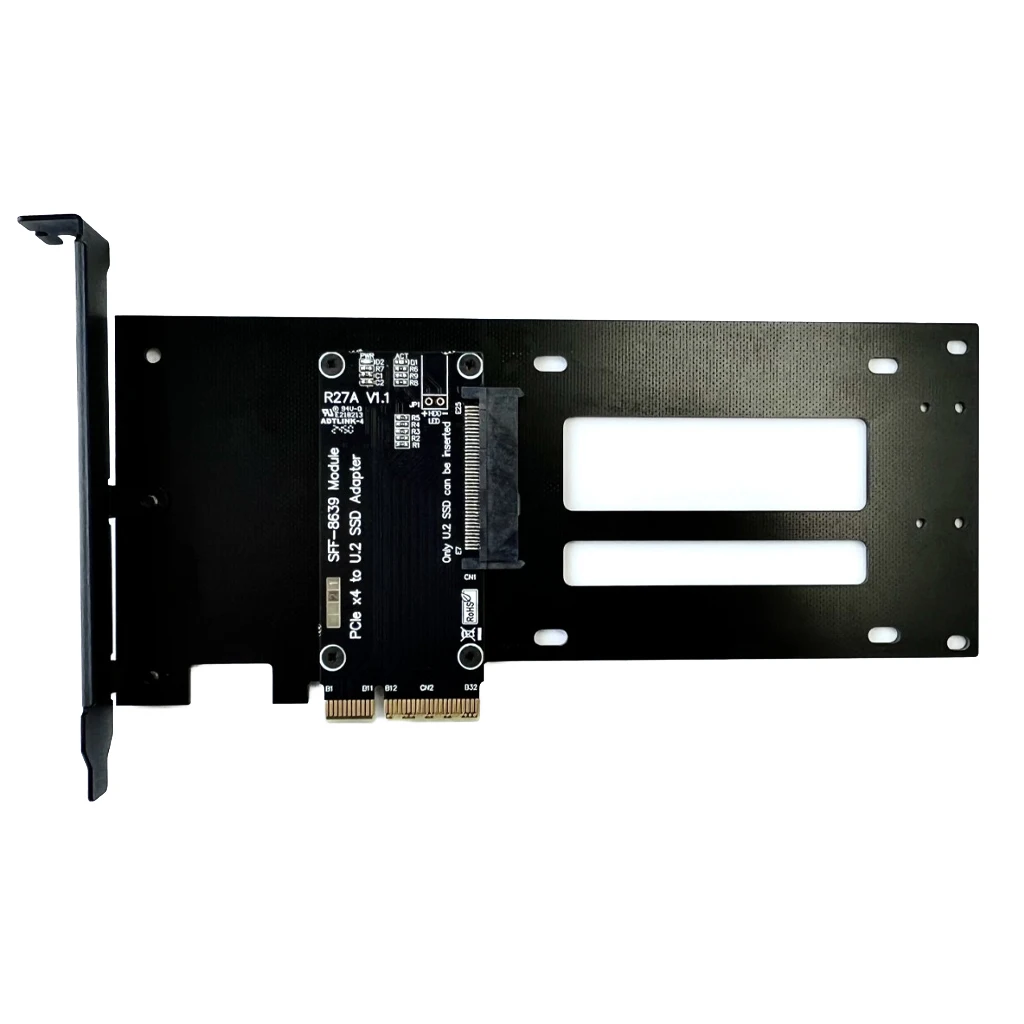

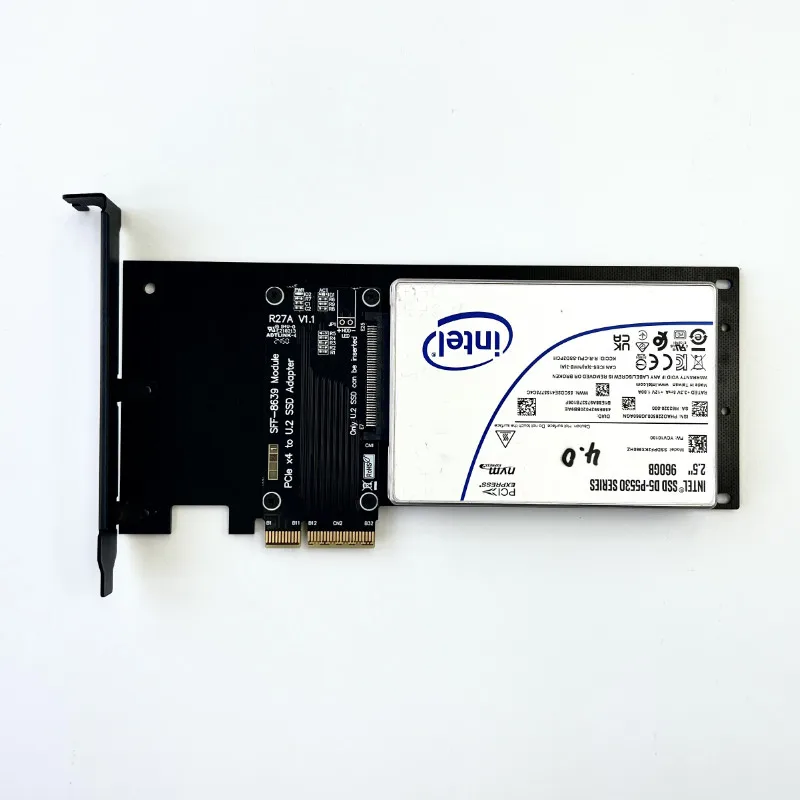

R27A:

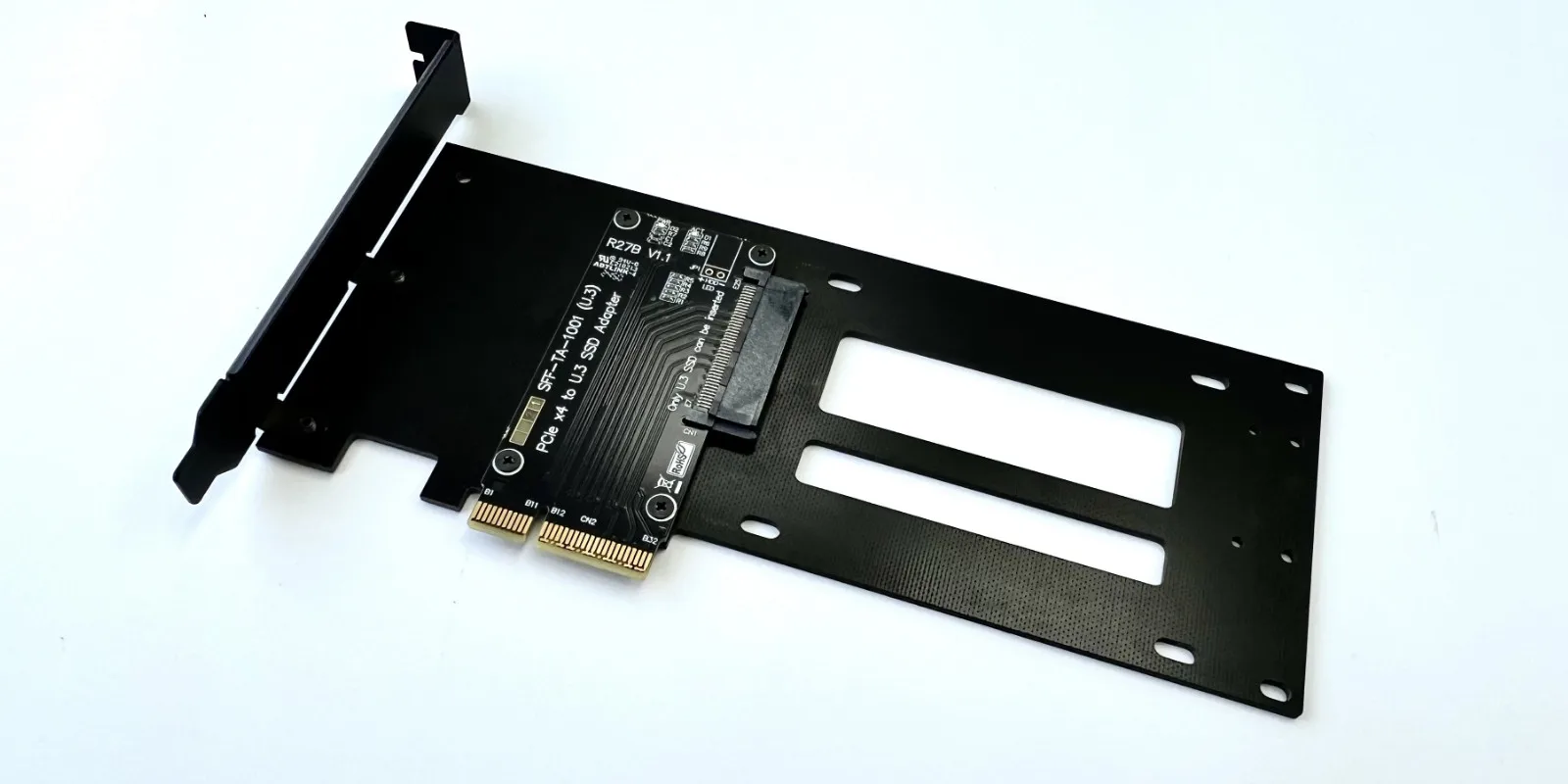

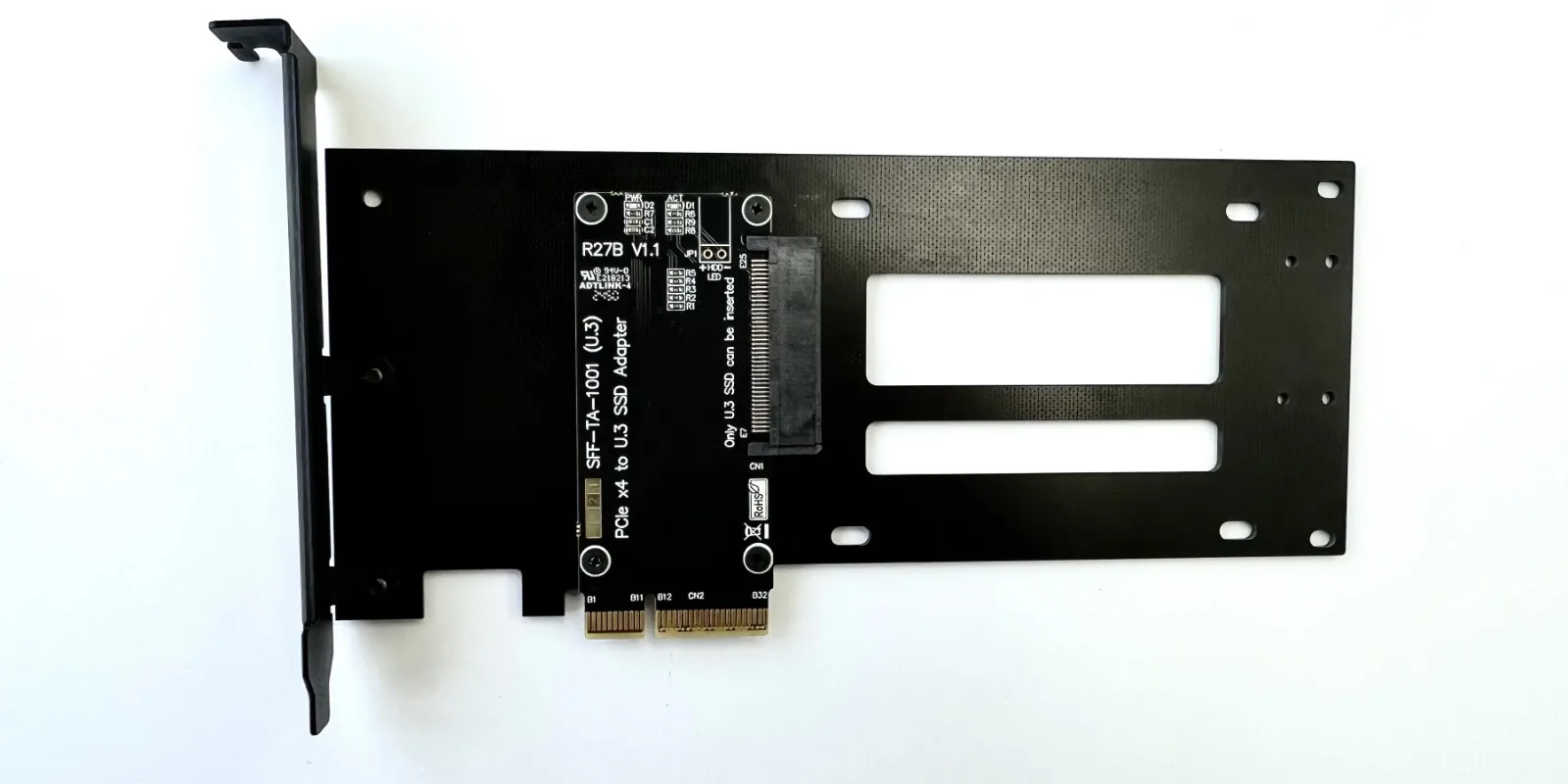

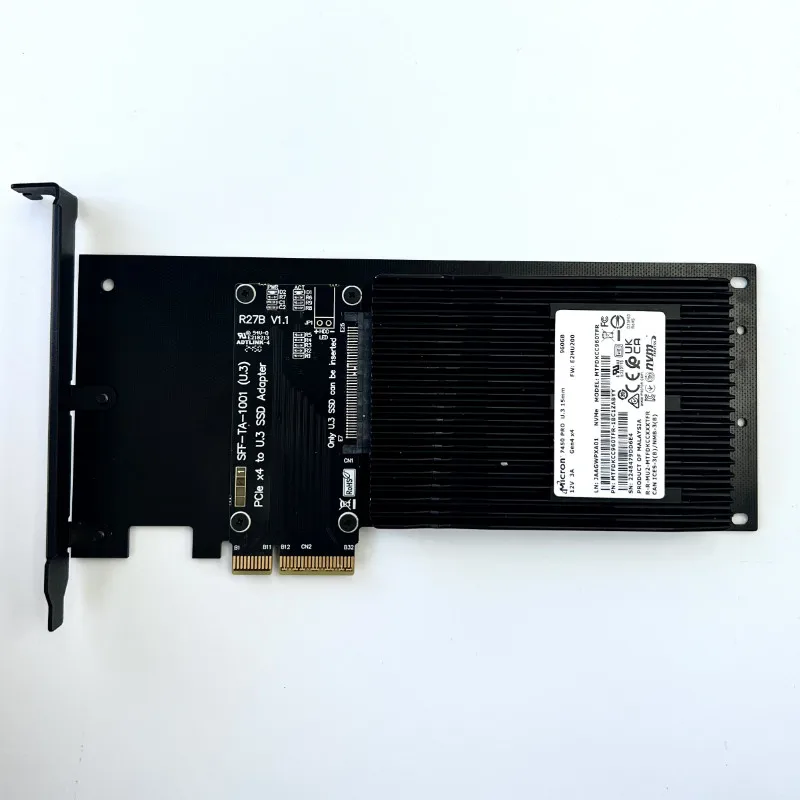

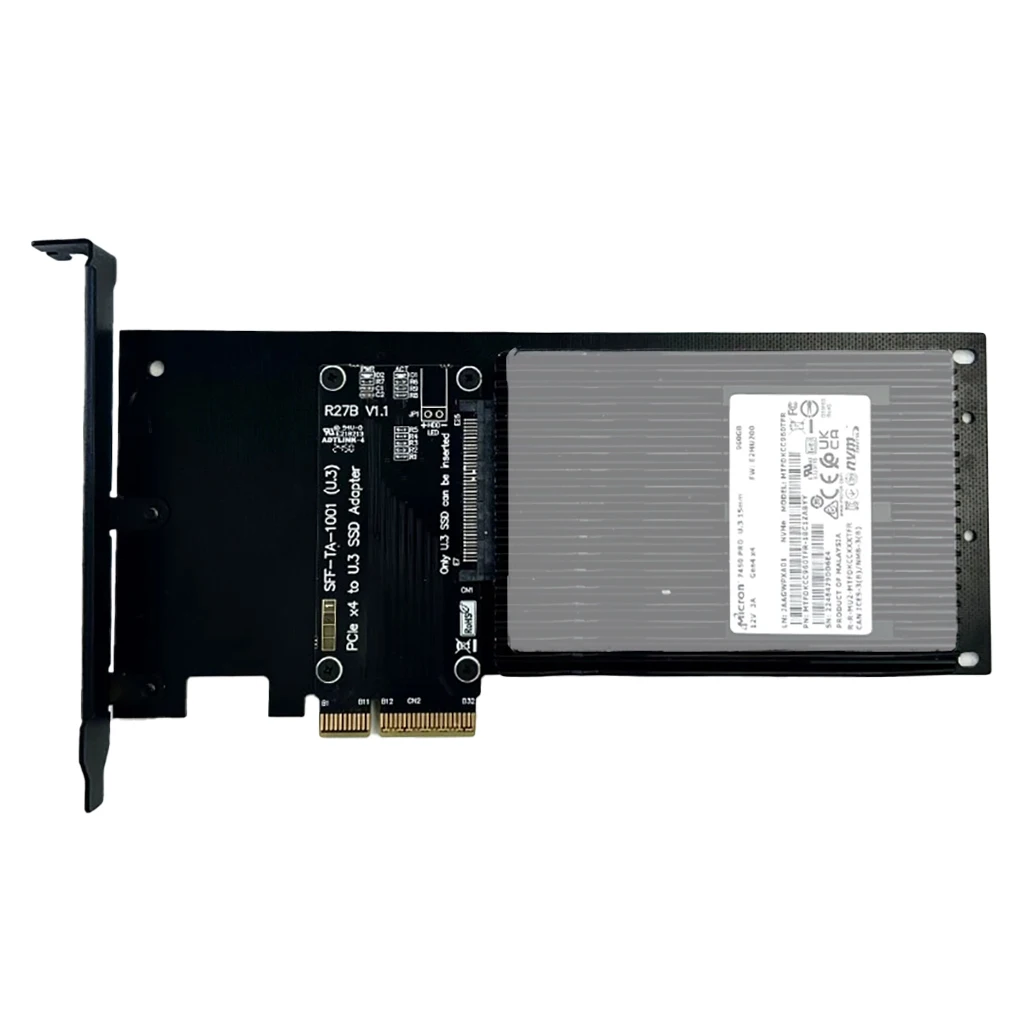

R27B:

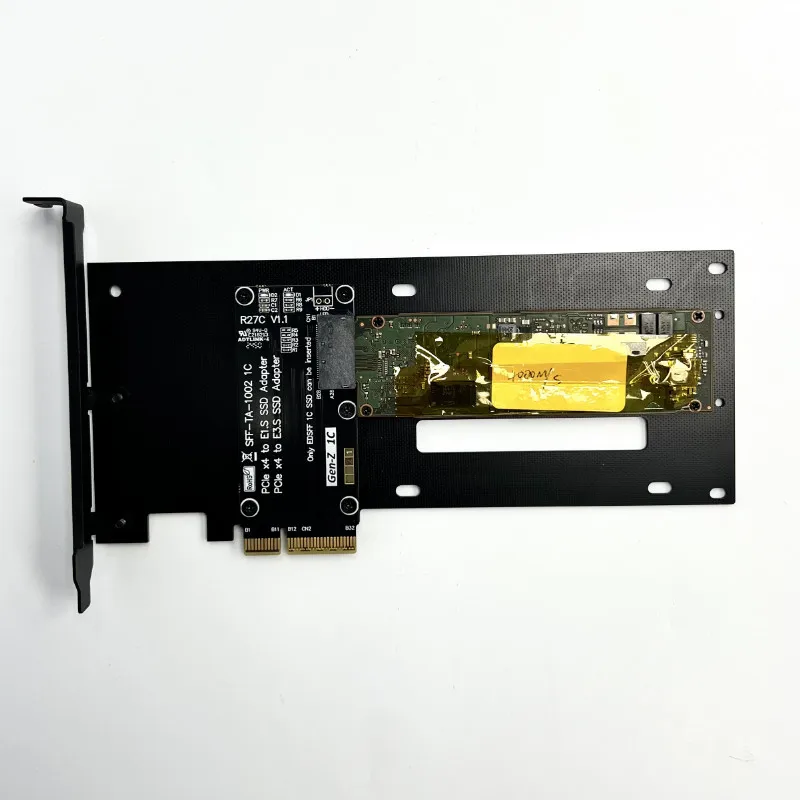

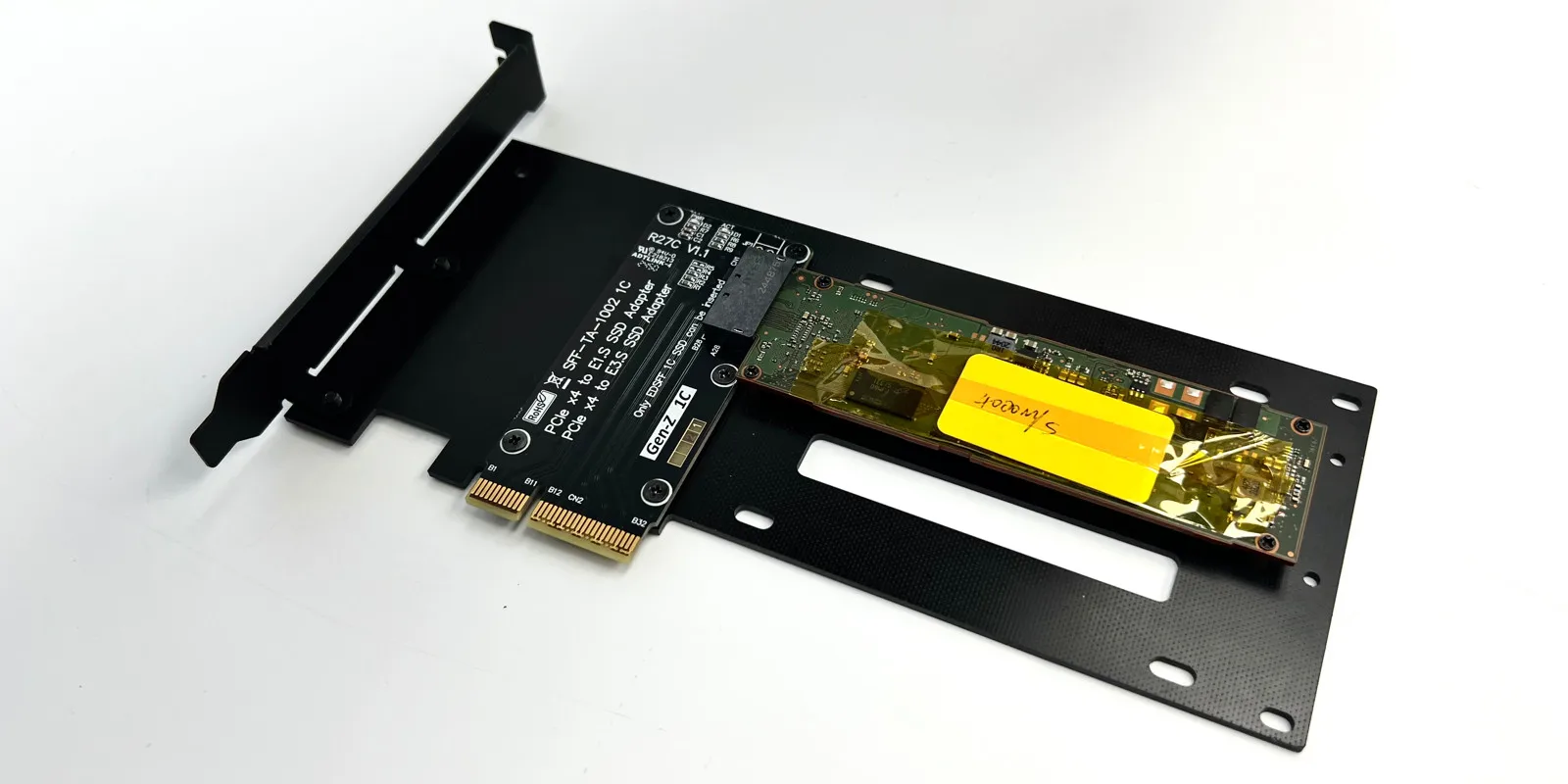

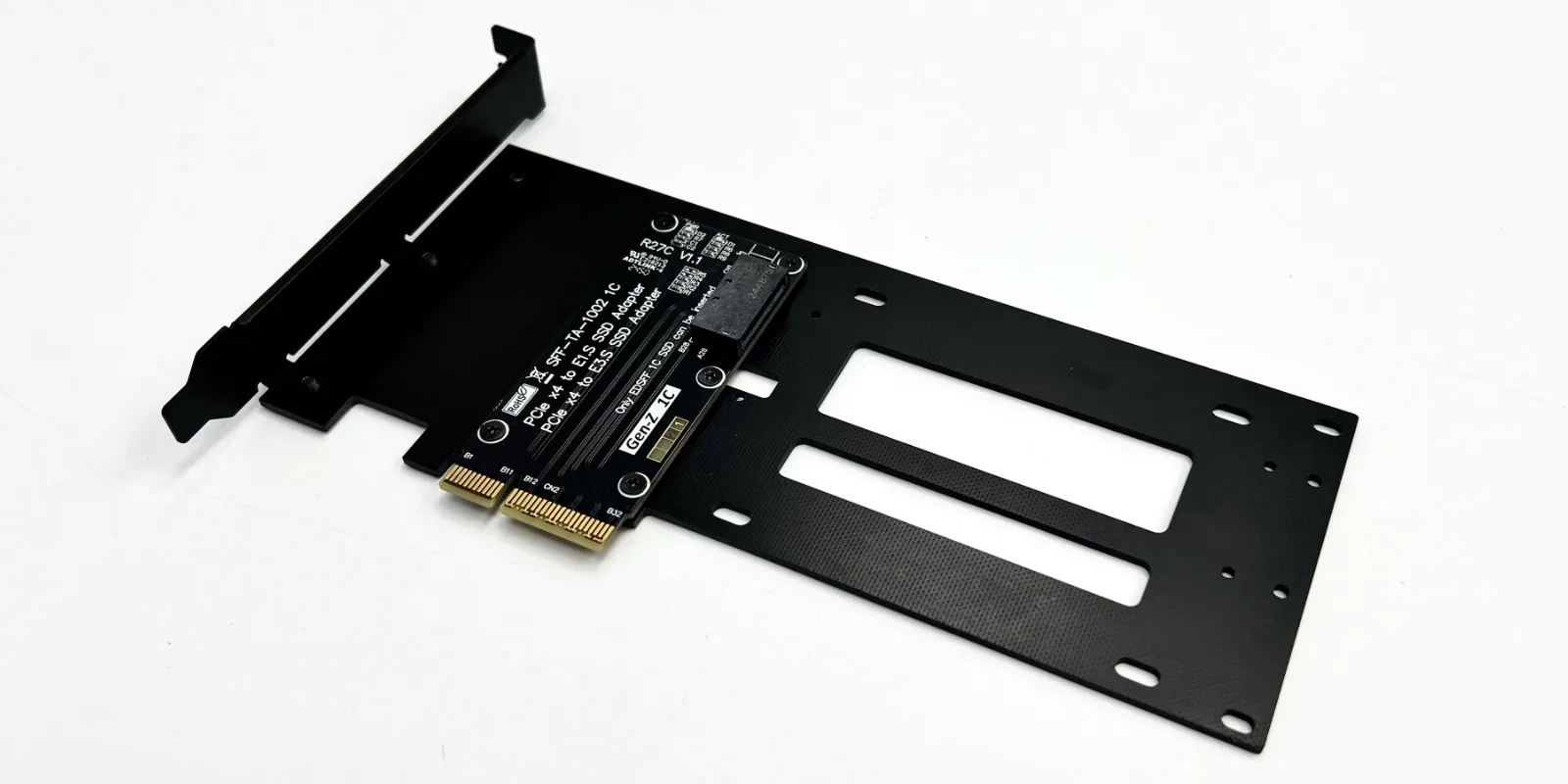

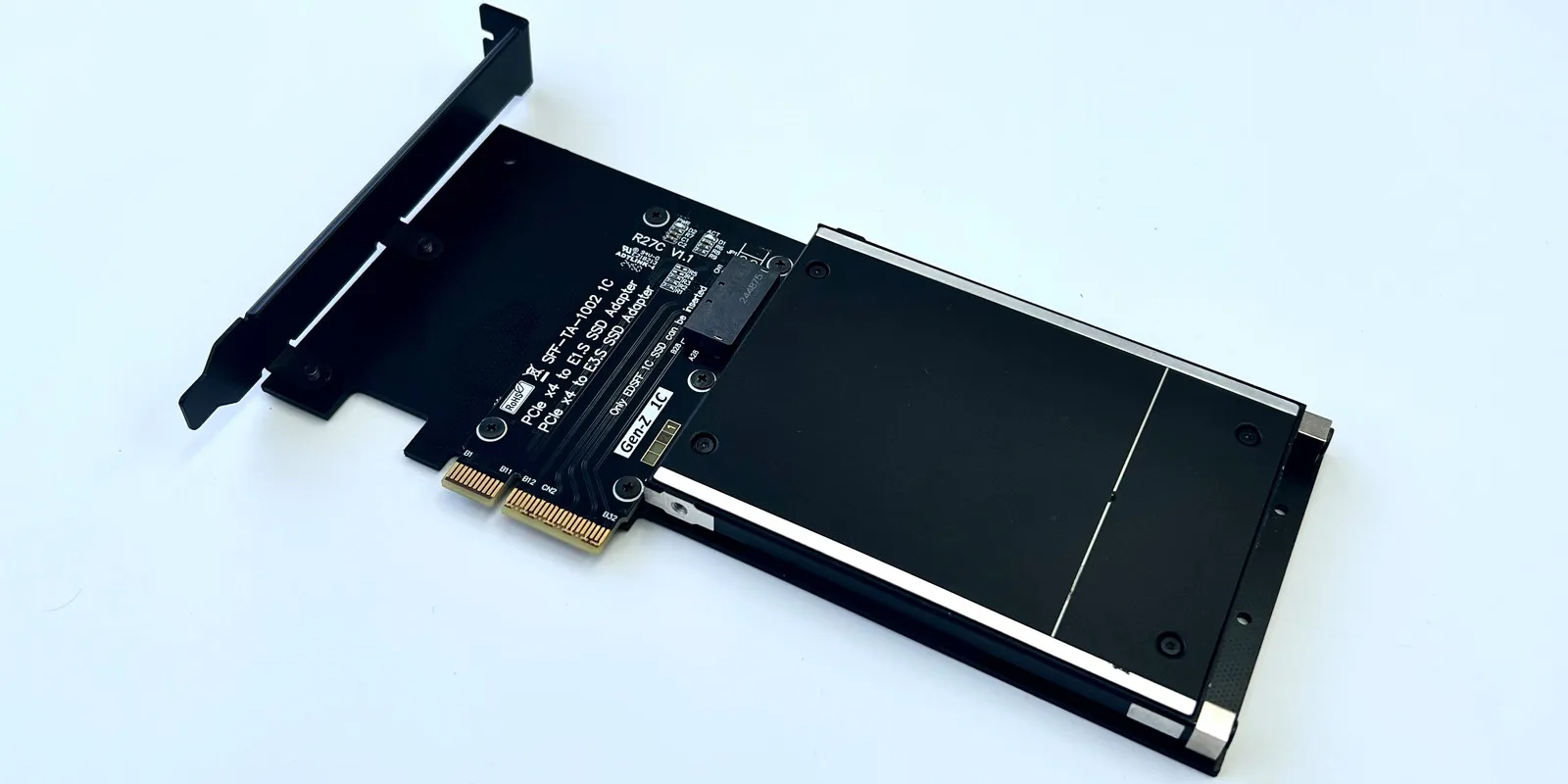

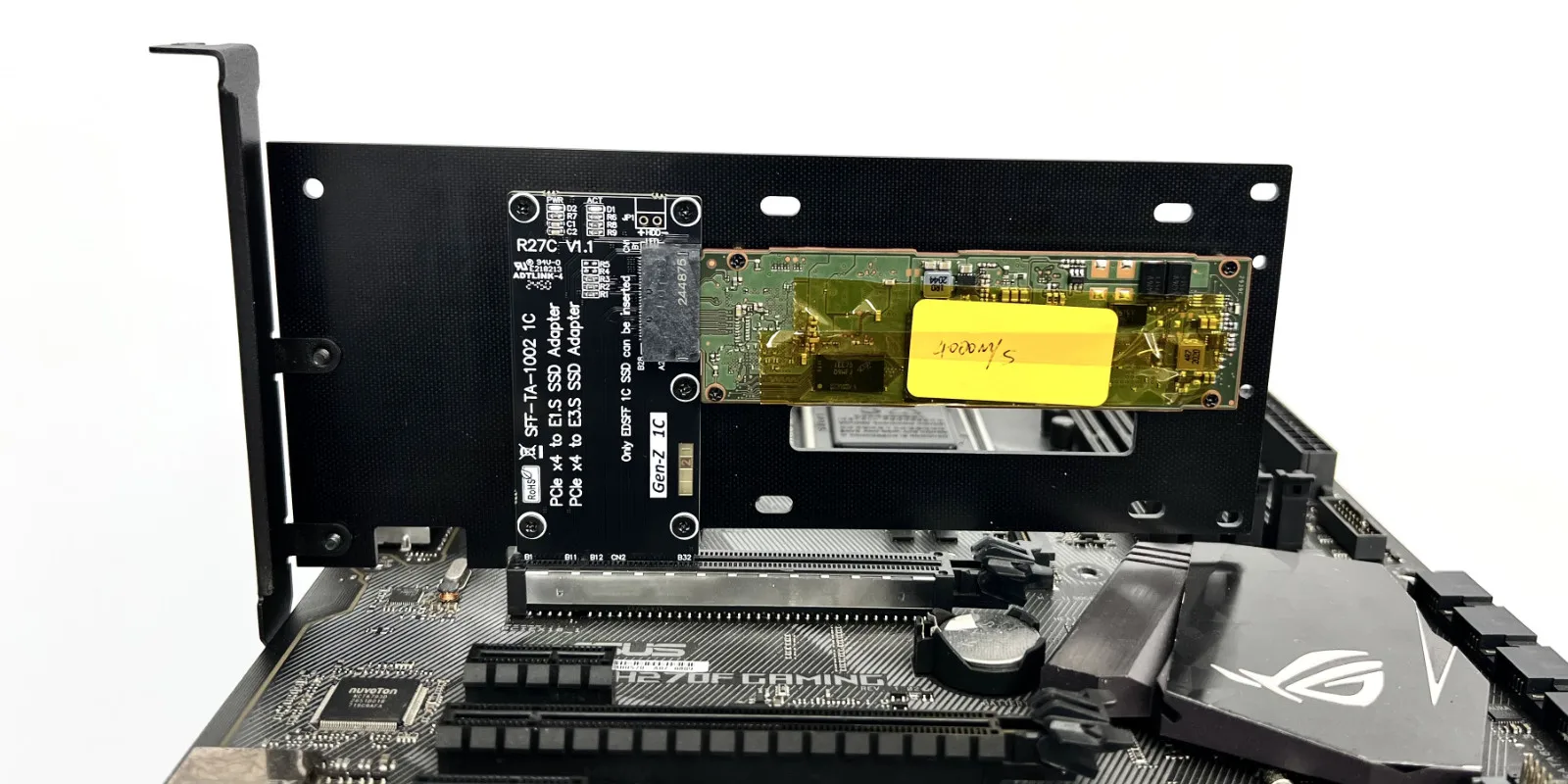

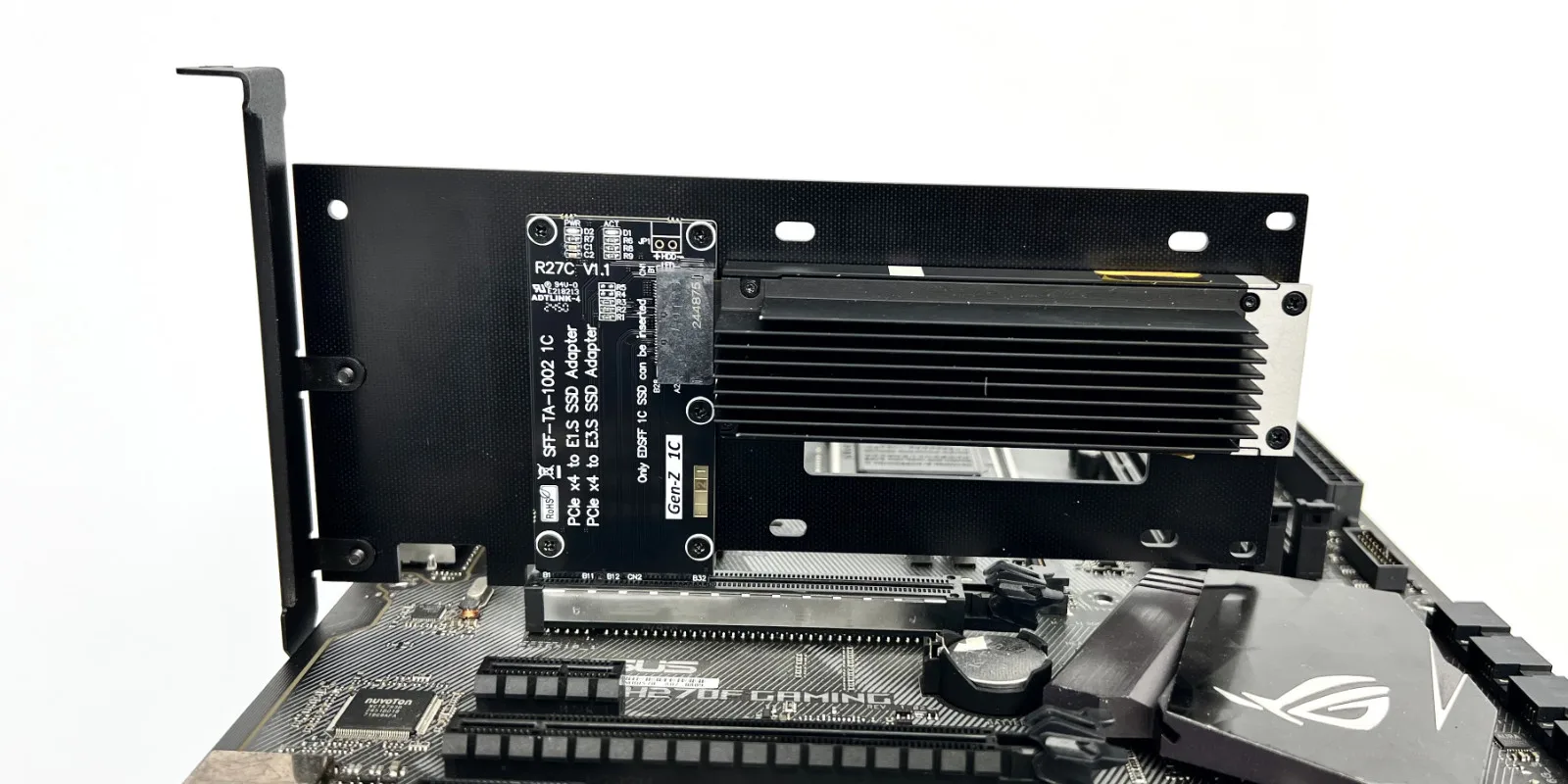

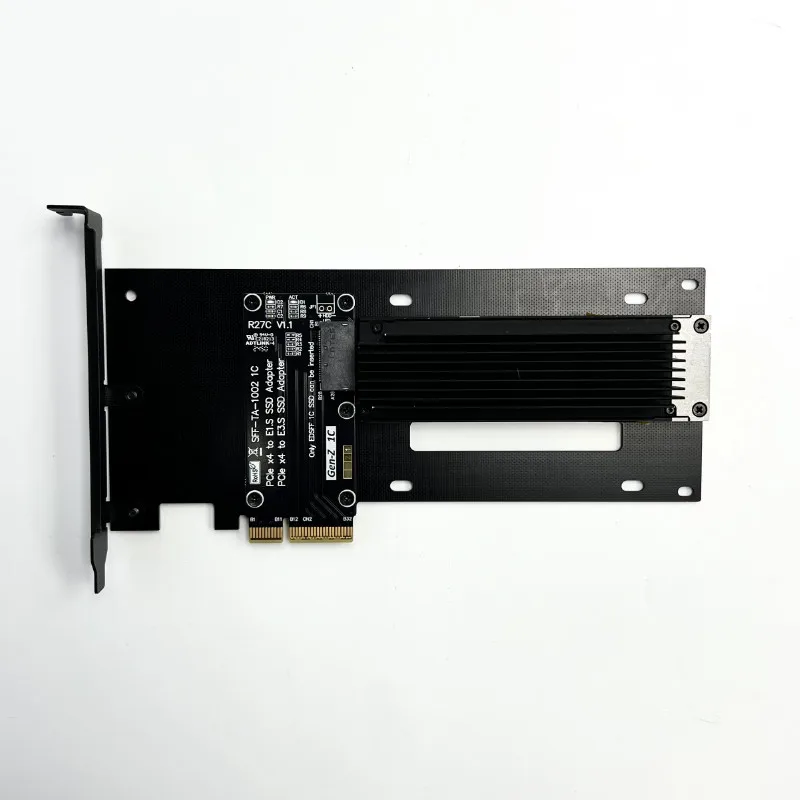

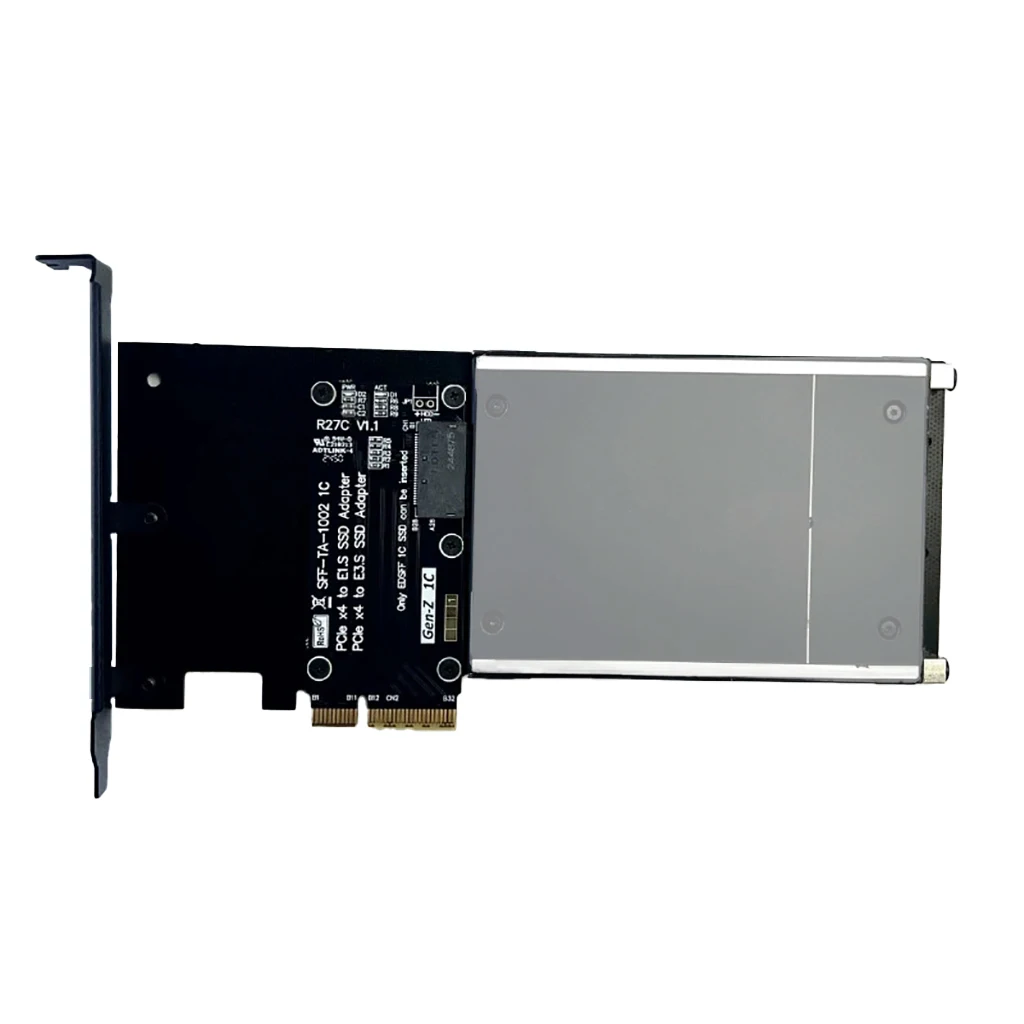

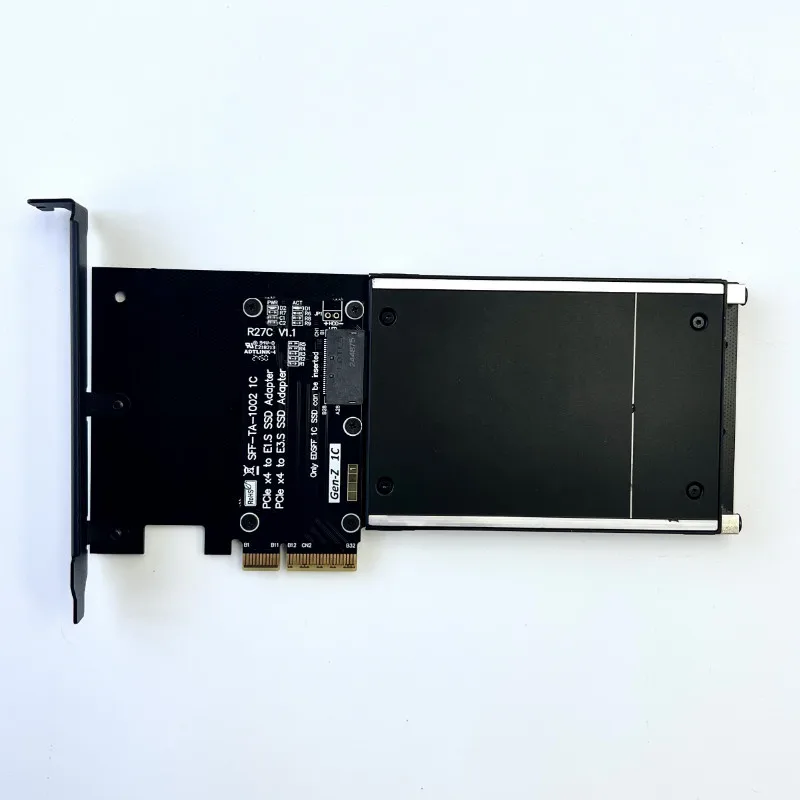

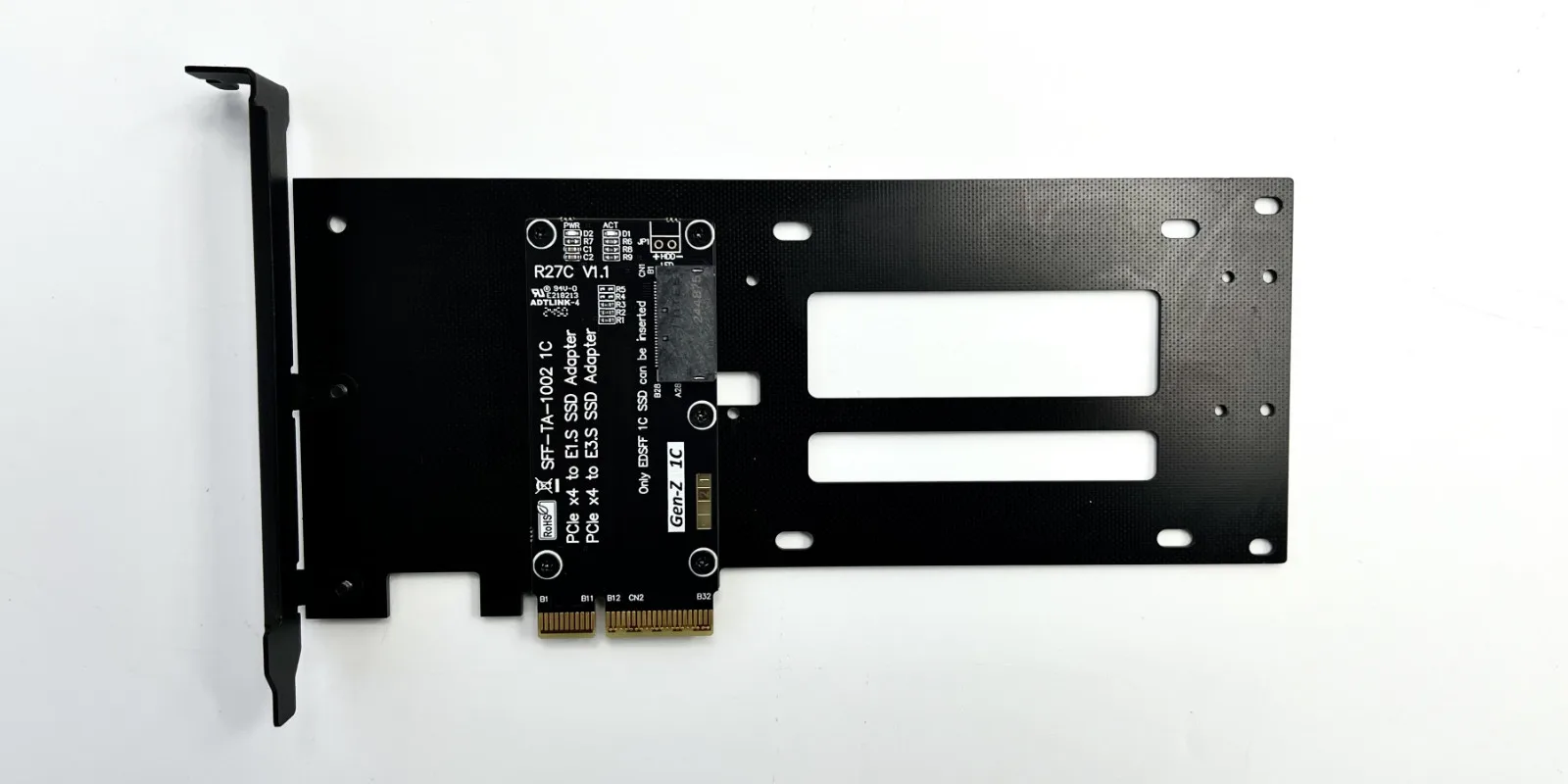

R27C:
Ventajas del producto:
1.Admite PCIe 4.0/5.0 X4 compatible con Gen3/Gen4/Gen5.
2.Placa base de soporte de diseño exclusivo,
Ajuste perfecto para disco duro U.2/U.3/E1.S/E3.S.
3.Dedos de oro chapados en oro, espesor de oro de hasta 10U,
De acuerdo con los estándares internacionales de nivel IPC 1.
4. alta frecuencia, baja resistencia a altas temperaturas y
Placas PCB resistentes al oxígeno, sin deformación del color amarillo
cristal translúcido, no blanco y negro.
Resumen de las cuestiones técnicas:

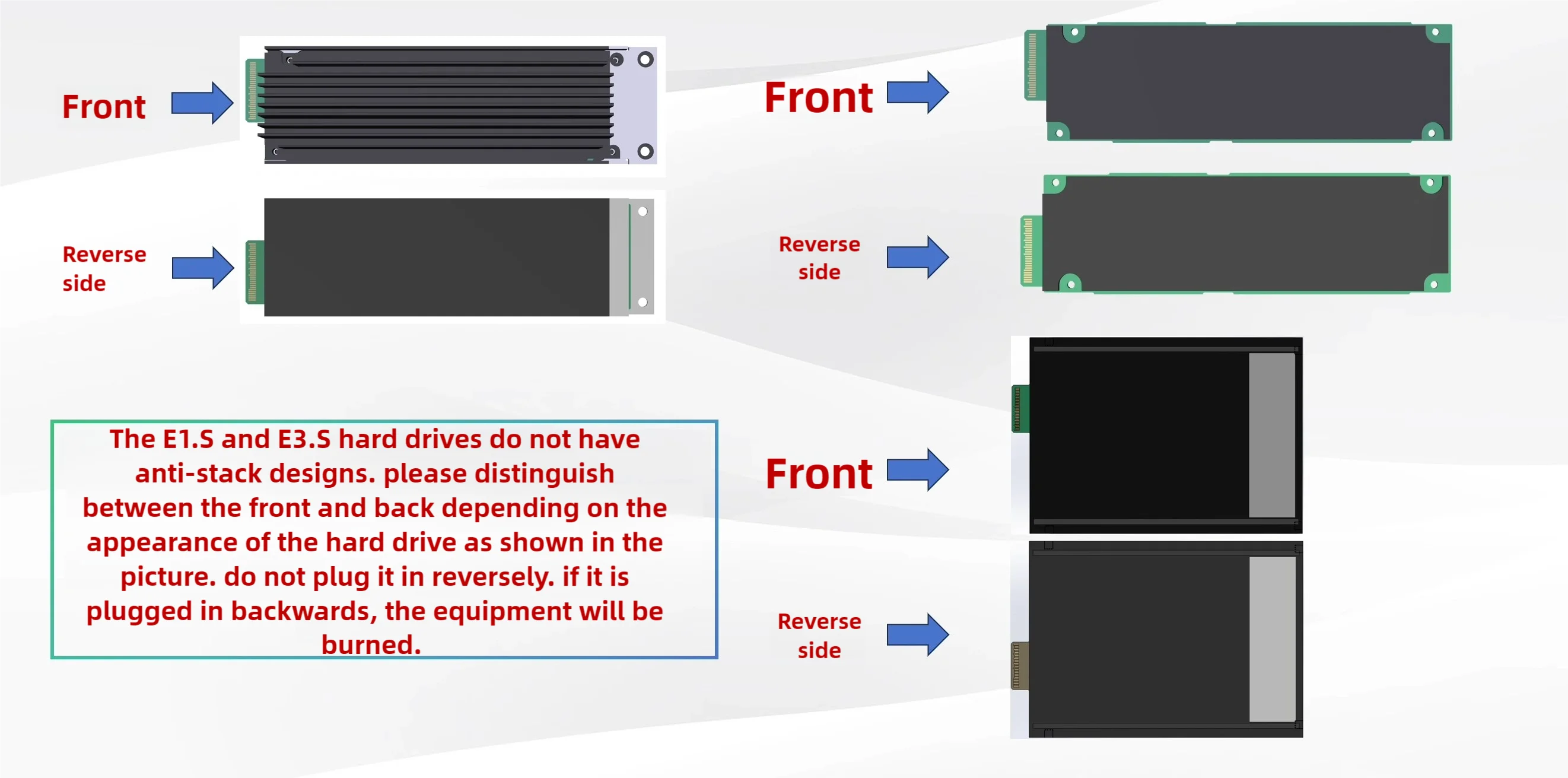

¿Cómo debo distinguir entre el reverso y el reverso de los discos duros E1.S y E3.S?
Consulte el diagrama a continuación e inserte el disco duro.
lado frontal hacia arriba después de aclarar la dirección de inserción.

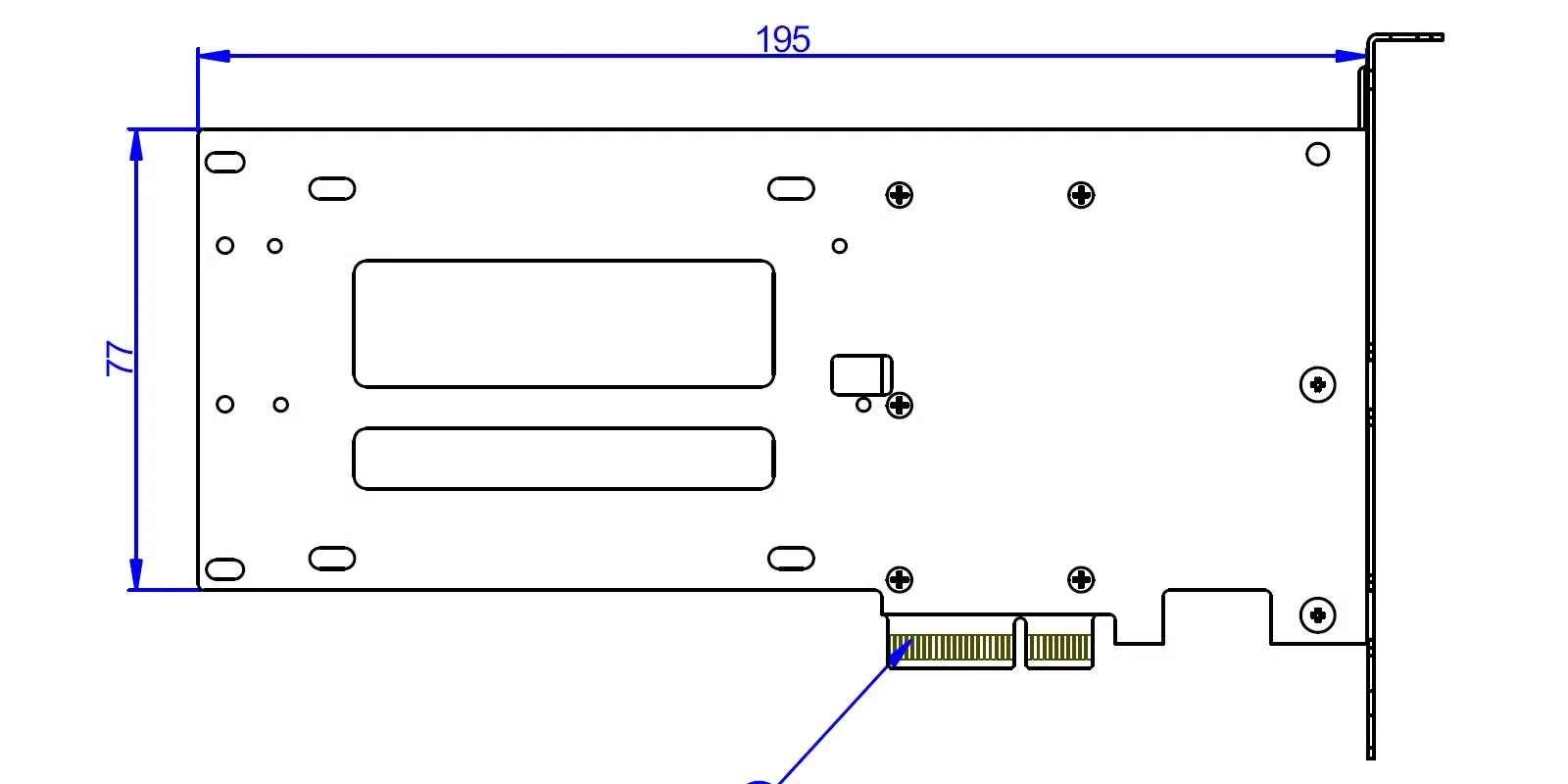

¿Cuáles son las dimensiones del soporte para los modelos R27A, R27B, R27C?
¿Qué tal el indicador R27A, R27B y R27C es normal?
Lámpara R27A y R27B D2 para el indicador de encendido,
Lámpara D1 para la lámpara de lectura y escritura, en circunstancias normales,
La lámpara D1 siempre está encendida, el estado de lectura y escritura de la lámpara D2 parpadeará.
R27C en circunstancias normales La lámpara D1 y la lámpara D2 están siempre encendidas,
La lámpara D1 estará encendida siempre que el dispositivo esté en estado de encendido,
Si necesita apagar la lámpara, apague la alimentación.
¿Cómo arreglar R27A, R27B, R27C con diferentes tipos de disco duro?

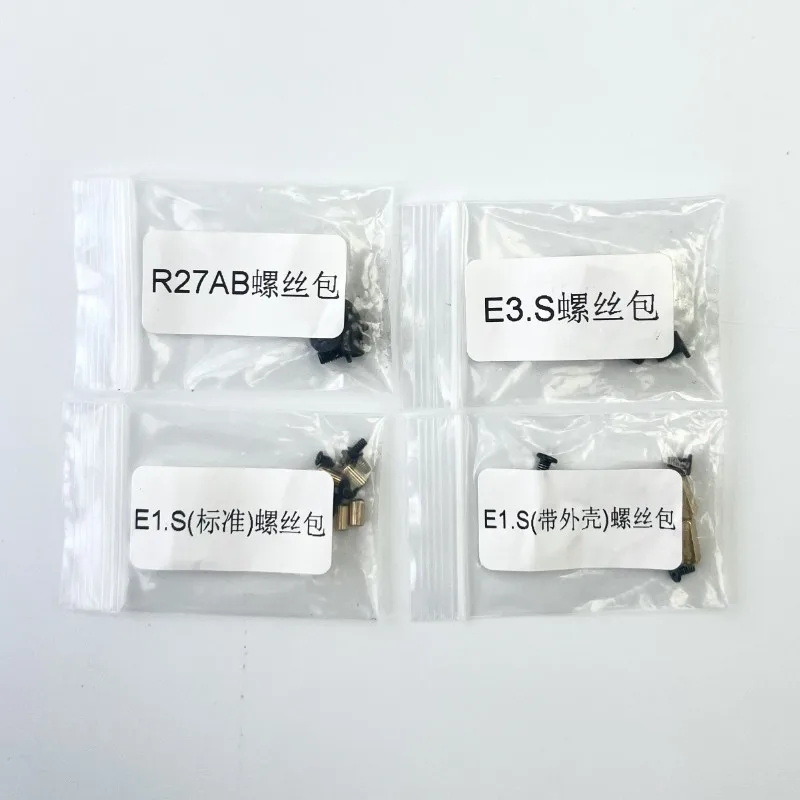

R27A y R27B se envían con paquetes de tornillos R27AB,
consulte el vídeo de instalación para conocer los procedimientos de instalación detallados;
R27C viene con tres tipos de paquetes de tornillos,
consulte el vídeo de instalación para utilizar diferentes tipos.
de paquetes de tornillos para diferentes tipos de discos duros.
¿Son compatibles entre R27A, R27B y R27C entre sí?
R27C es adecuado para disco duro E1.S y disco duro E3.S,
R27A es adecuado para disco duro U.2, R27B es adecuado para disco duro U.3,
U.2 y U.3 aunque la apariencia de la interfaz es la misma,
pero la definición del pin es diferente, no se puede mezclar,
por favor preste atención para identificar.
¿El modelo R27C es compatible con 5.0?

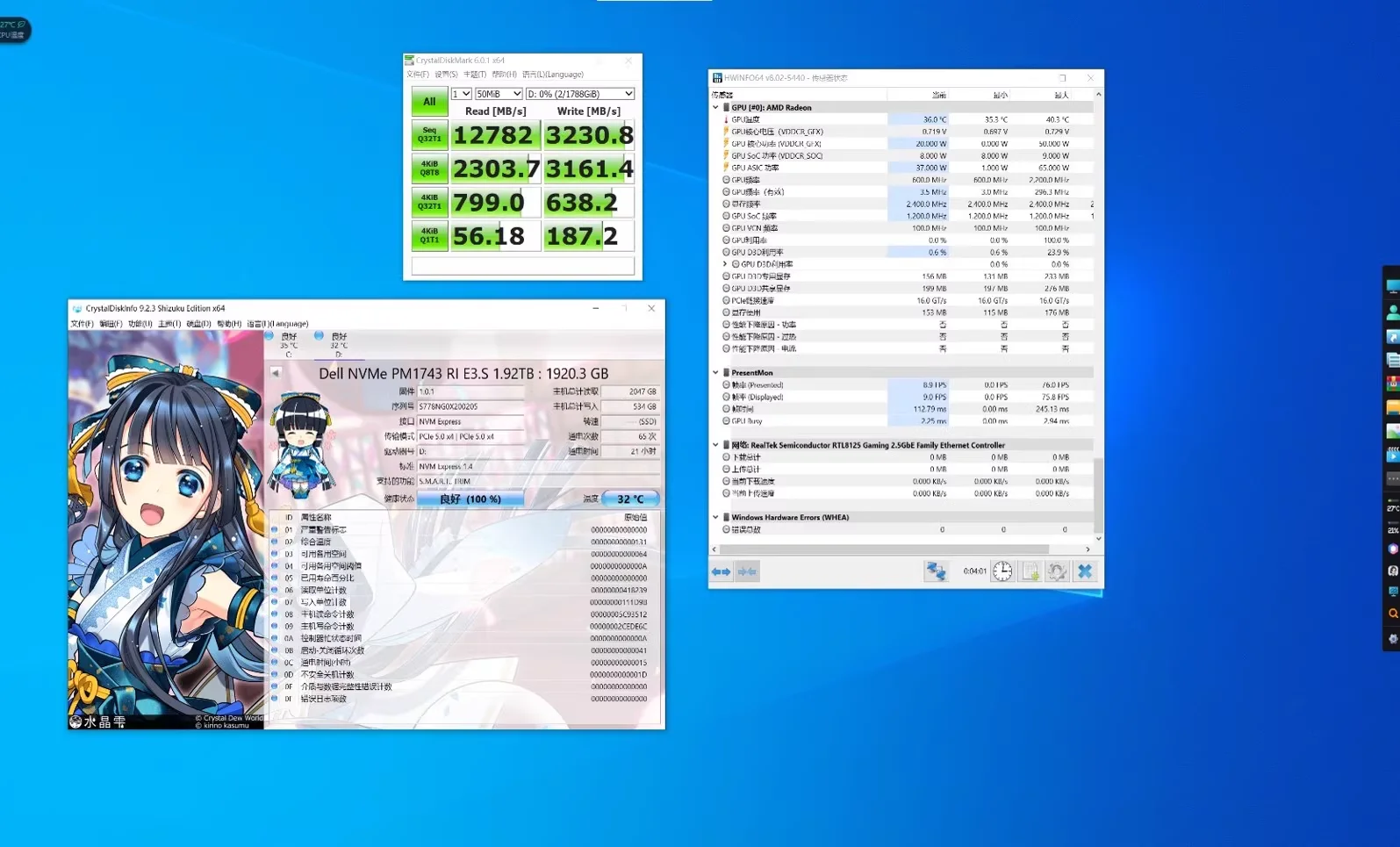

La prueba de laboratorio puede alcanzar PCIe5.0, los datos de la prueba reales se muestran a continuación:
