Descripción
ADT-Link PCIe 5.0/4.0 x16 a 4 puertos U.2/EDSFF 4C+Adaptador
Marca de la empresa:Enlace ADT
Modelos de producto:R37A, R37D
Nombre del producto:Tarjeta de expansión adaptadora dividida PCIe x16 a 4 puertos U.2 SSD
Tarjeta de expansión del adaptador dividido SSD PCIe x16 a 4 puertos E1.S/E3.S(SFF-TA-1002)
Banda de banda de velocidad:PCIe5.0x16 4x128Gbps
Dimensiones del producto:Todos los datos de dimensiones son los valores máximos.
R37A:Longitud 307,3 mm * Alto 151,9 mm * Espesor 21,6 mm
R37D: Longitud 336,7 mm * Alto 167 mm * Espesor 21,6 mm
Peso del producto: R37A(159g),R37D(200 g)
Consejo de compra:Asegúrese de comprar primero de 1 a 2 muestras para pruebas y verificación antes de realizar una compra a gran escala.
Descripciones de los modelos:
Modelo
Descripción
Ancho de banda
R37A
Tarjeta de expansión dividida PCIe x16 a 4 puertos U.2 SSD
Gen5 x16
R37D
Tarjeta de expansión dividida PCIe x16 a 4 puertos E1.S/E3.S(SFF-TA-1002)SSD
Gen5 x16
Ventajas del producto:
1. Admite transmisión de velocidad completa de PCIe 5.0 x4 y es compatible con Gen3/Gen4/Gen5
2.Admite fuente de alimentación externa y tiene protección de fuente de alimentación externa, evitando eficazmente problemas de corriente inversa y garantizando la seguridad de la fuente de alimentación de la placa base.
3.La placa base está diseñada exclusivamente para adaptarse perfectamente a las diferentes estructuras de discos duros E1.S y E3.S.
4.El dedo de oro está chapado en oro con un espesor de oro de hasta 10U, cumpliendo con el estándar internacional de primer nivel de IPC.
5.Placa PCB de alta frecuencia, baja resistencia, resistente a altas temperaturas y resistente al oxígeno, que no se deforma, tiene un color semitransparente de cristal amarillento, no se vuelve blanca ni negra.

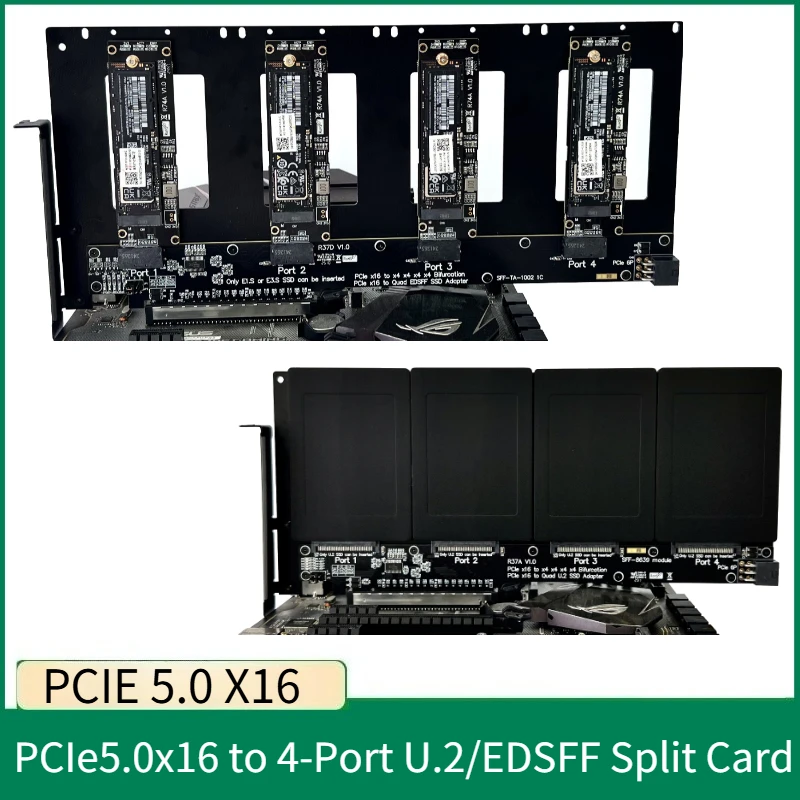

Fotos de R37A:
Fotos R37D:
Resumen de los problemas técnicos
¿Cómo se puede distinguir entre discos duros E1.S y E3.S?
Consulta la siguiente imagen.Después de aclarar la dirección de inserción, inserte el disco duro con la parte frontal hacia arriba.

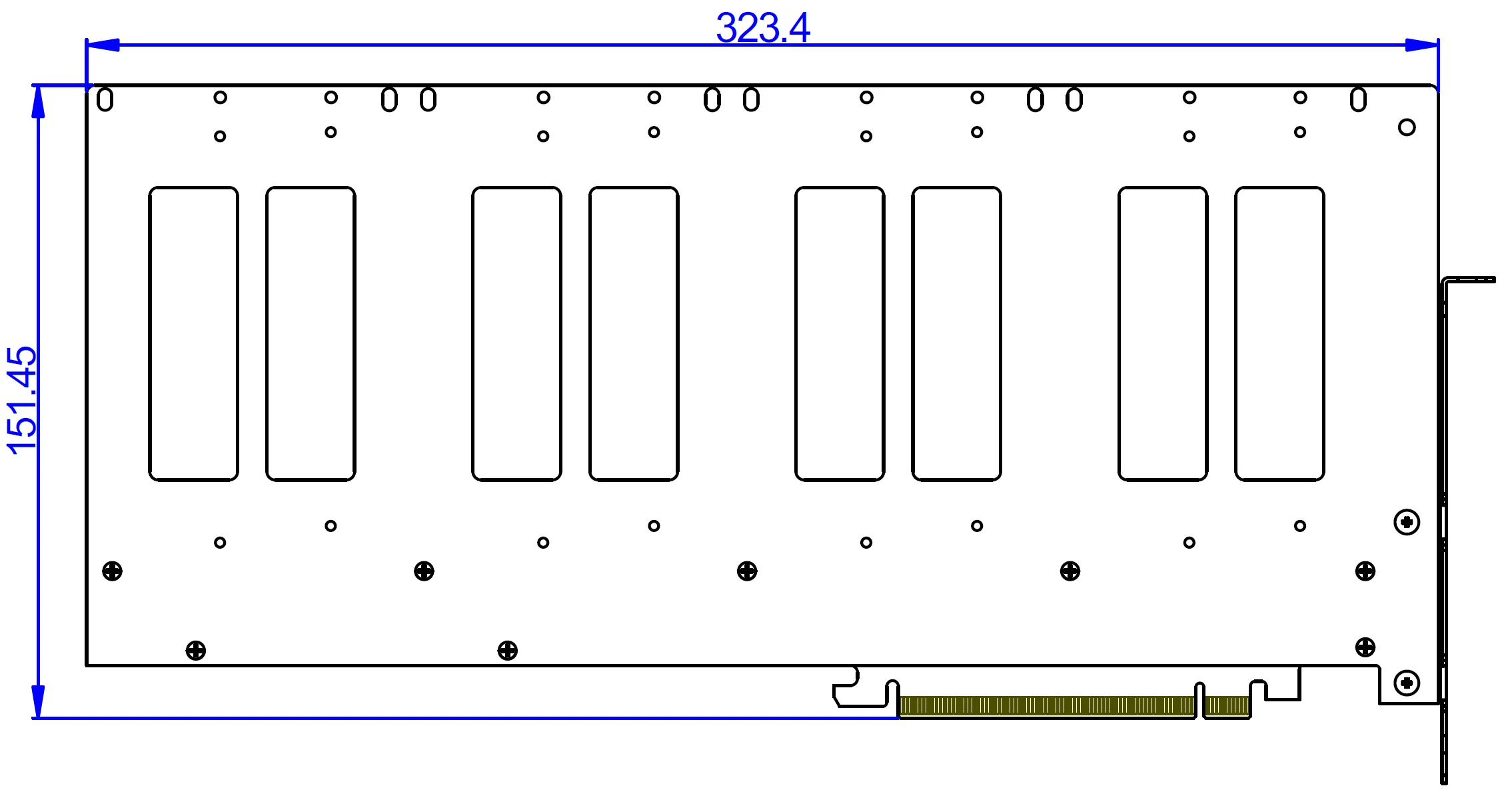

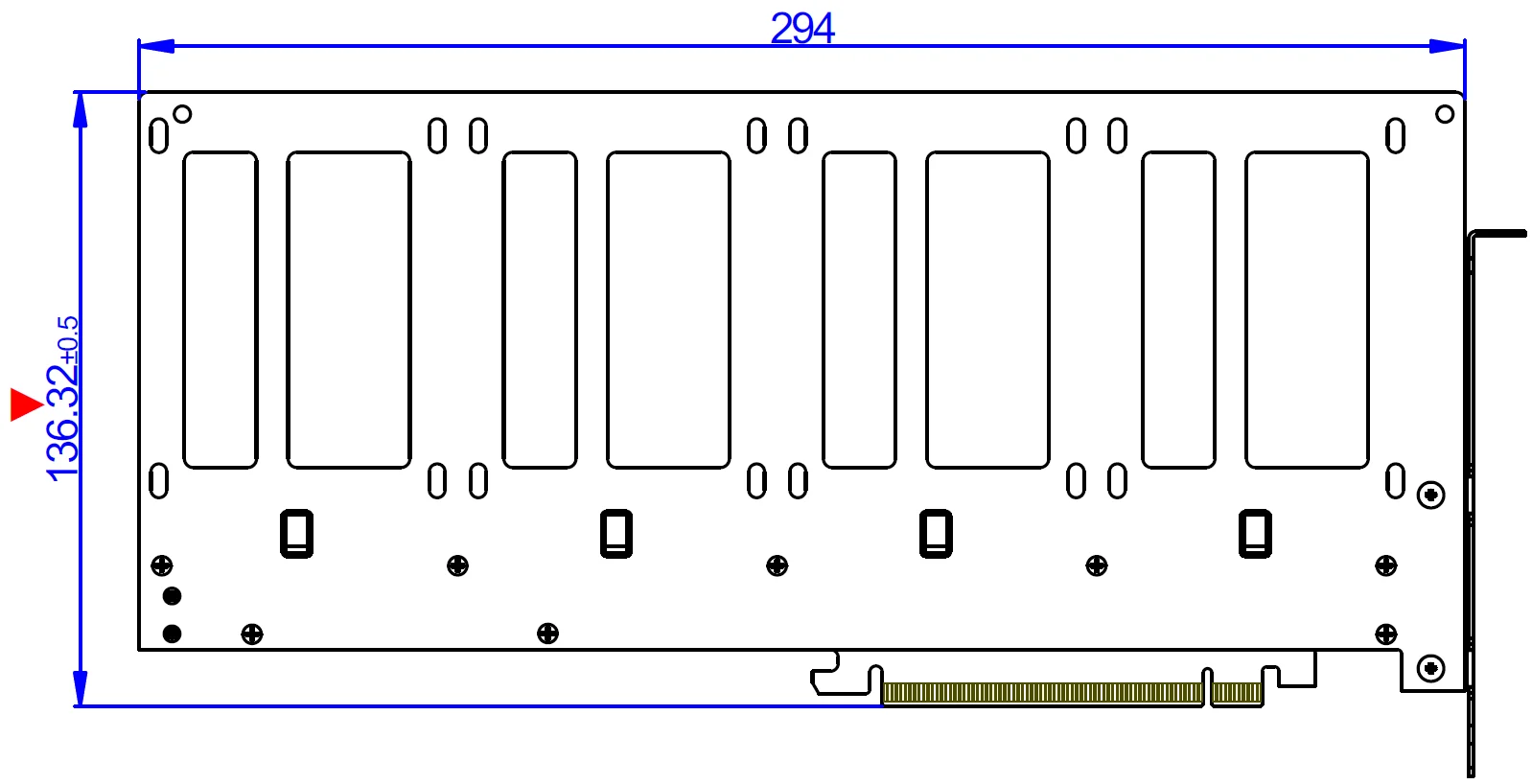

¿Tallas R37A, R37D?

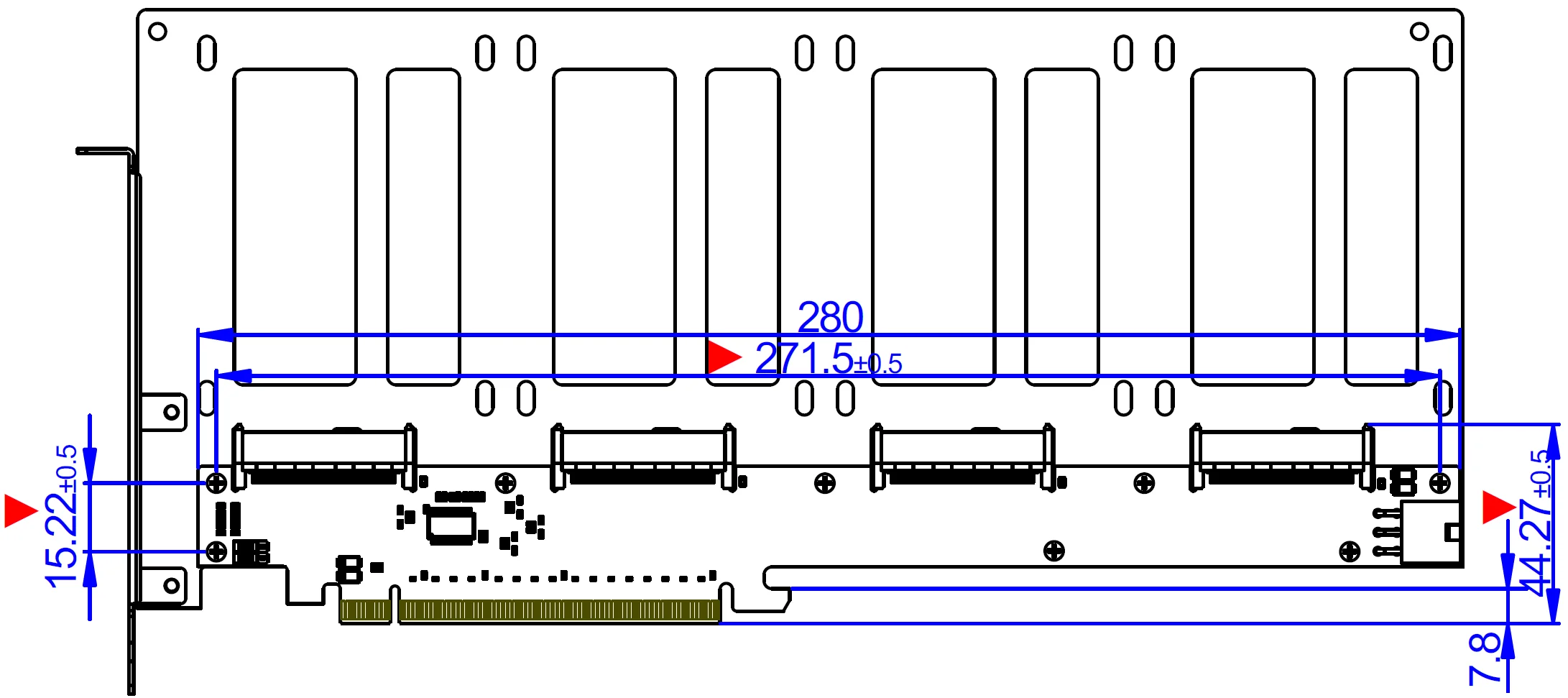

R37A:

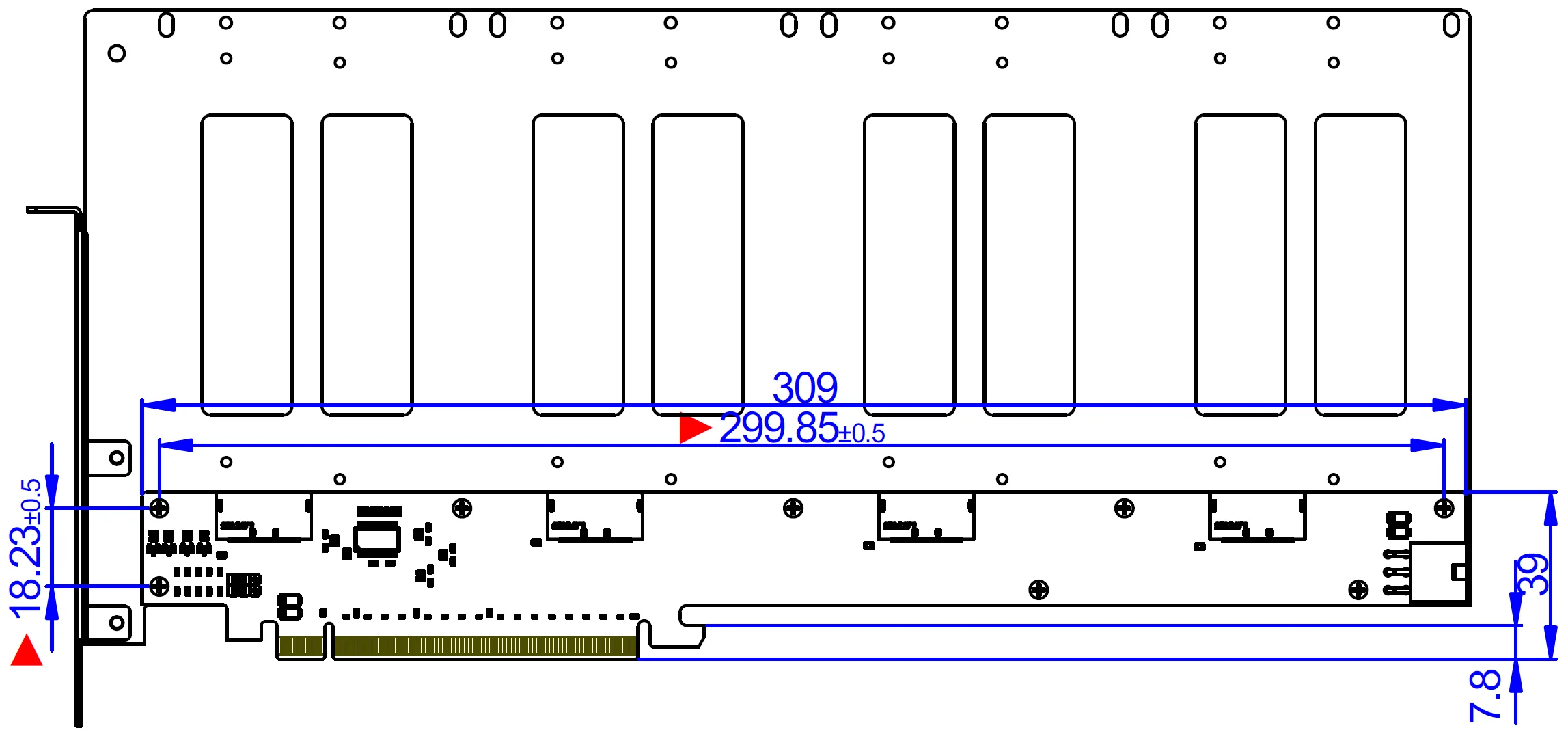

R37D:
¿El modelo R37D es compatible con PCIe5.0?
Se han medido R37D para alcanzar PCIe5.0x4.
¿Por qué solo se puede reconocer un disco después de dividir la placa base?
Primero verifique si la placa base dividida está configurada en x4x4x4x4.Si está configurado en x8x8 o x8x4x4, solo se puede reconocer un disco.En segundo lugar, confirme si la ranura donde se encuentra la tarjeta adaptadora admite la operación de ancho de banda completo de PCIe x16.Para obtener detalles específicos, consulte el manual de la placa base.
¿Cómo confirmar si su placa base admite la división PCIE de bifurcación?
Consulte usted mismo el manual de la placa base.Las opciones manuales o de BIOS describirán la opción de división de canales PCIE de ancho de banda o bifurcación, que no será compatible si no se mencionó.
Seleccione 4x4 o x4x4x4x4 como opción
La placa base Asus admite los modelos y la descripción de la tecnología de desmontaje
¿Cómo son fijas las diferentes estructuras de E1.S y E3.S?
Diferentes tipos de discos duros requieren diferentes paquetes de tornillos.Para métodos de instalación específicos, consulte el vídeo de instalación.
Con la mercancía se incluyen tres tipos de paquetes de tornillos.Para diferentes tipos de discos duros, consulte el vídeo de instalación para utilizar diferentes paquetes de tornillos.
¿Cómo leer las luces indicadoras del producto?
D1-D4 representa respectivamente las luces de lectura/escritura del disco duro de los puertos 1-4, que están en estado parpadeante durante la lectura y escritura normales.D5 es la luz indicadora de encendido.Cuando el producto está en condiciones normales, la luz D5 permanece encendida constantemente.

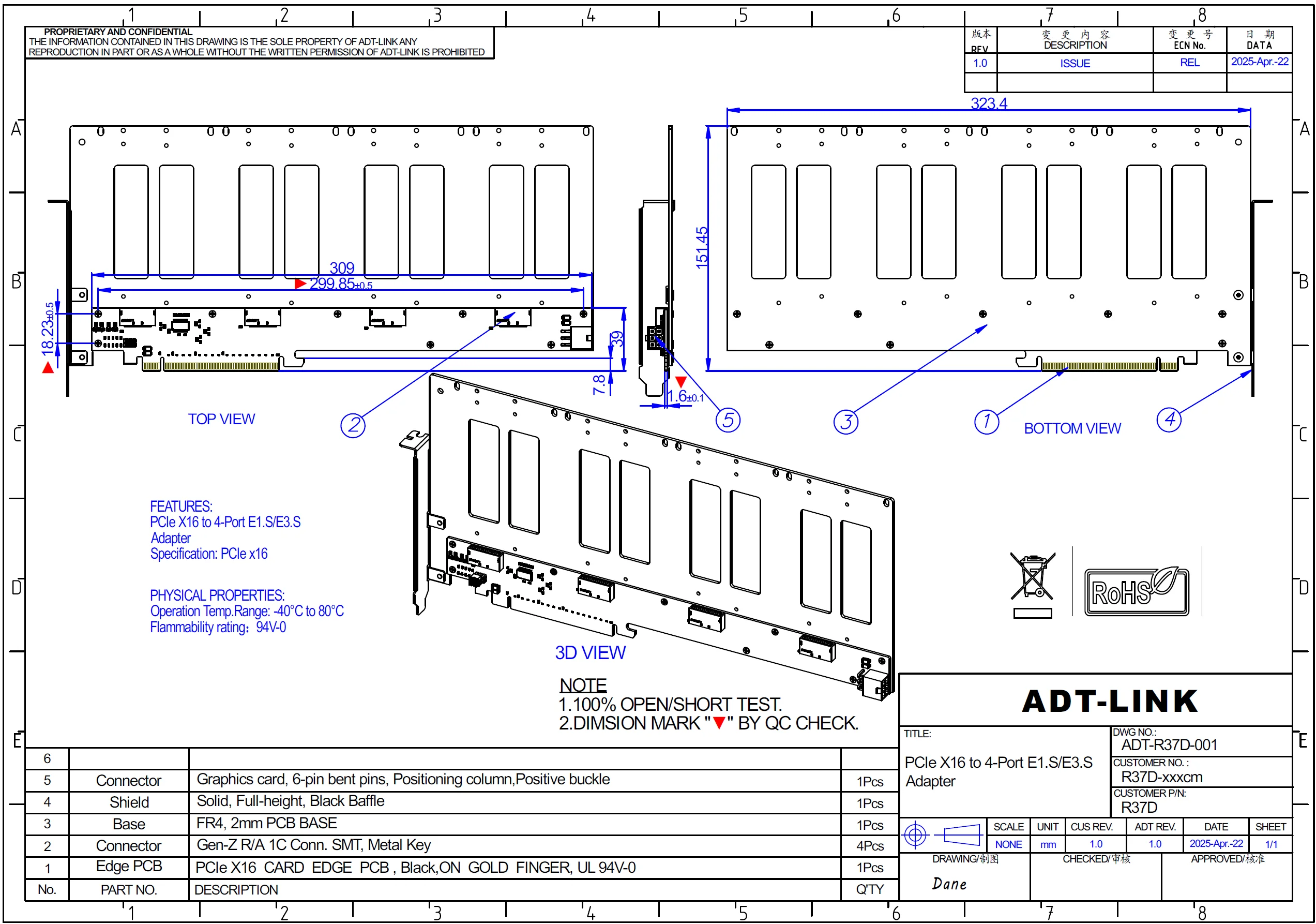

Especificación:
R37A:
R37D:
Enlace de descarga para información:
PDF 3D 文。请用 软件。
Descarga de archivos PDF 3D y pasos 3D:
