Descripción

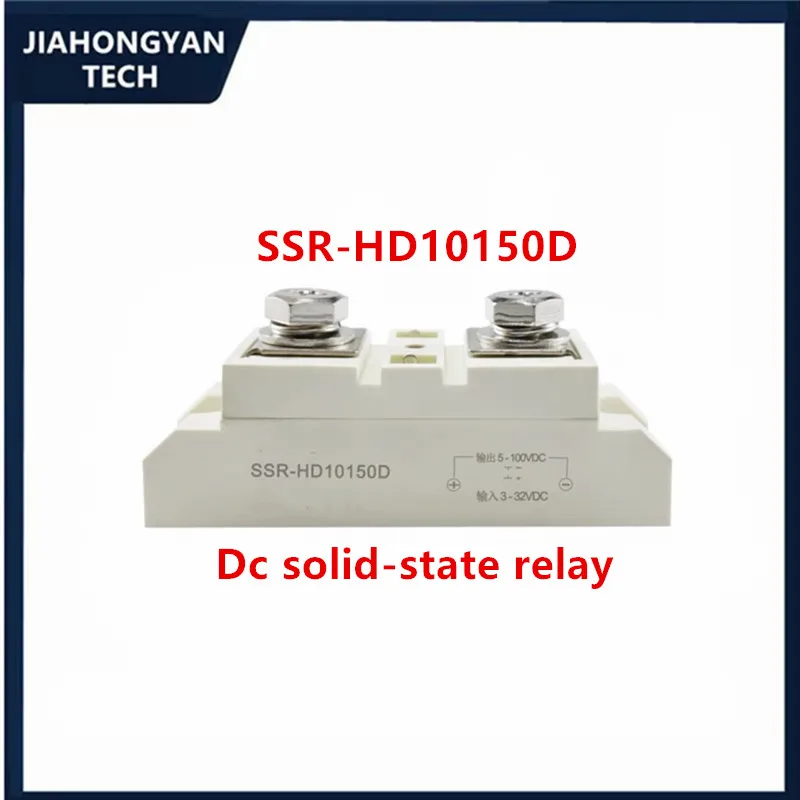

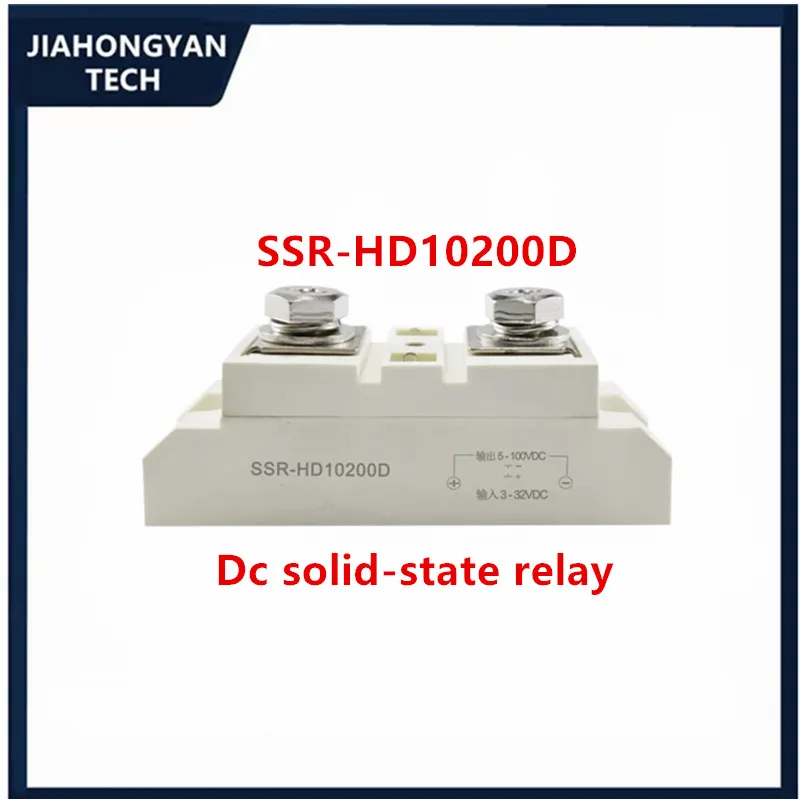

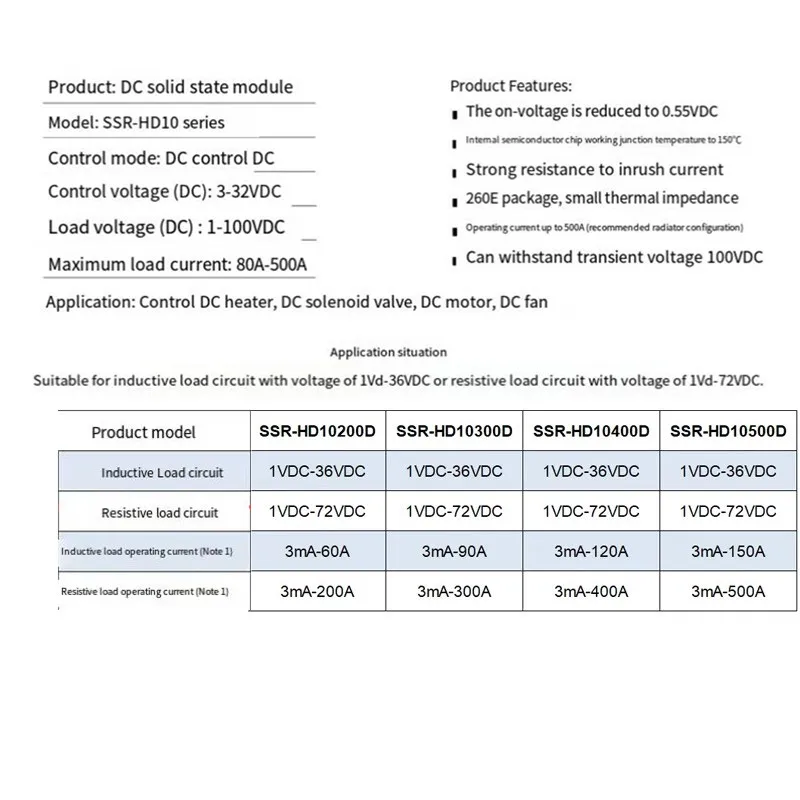

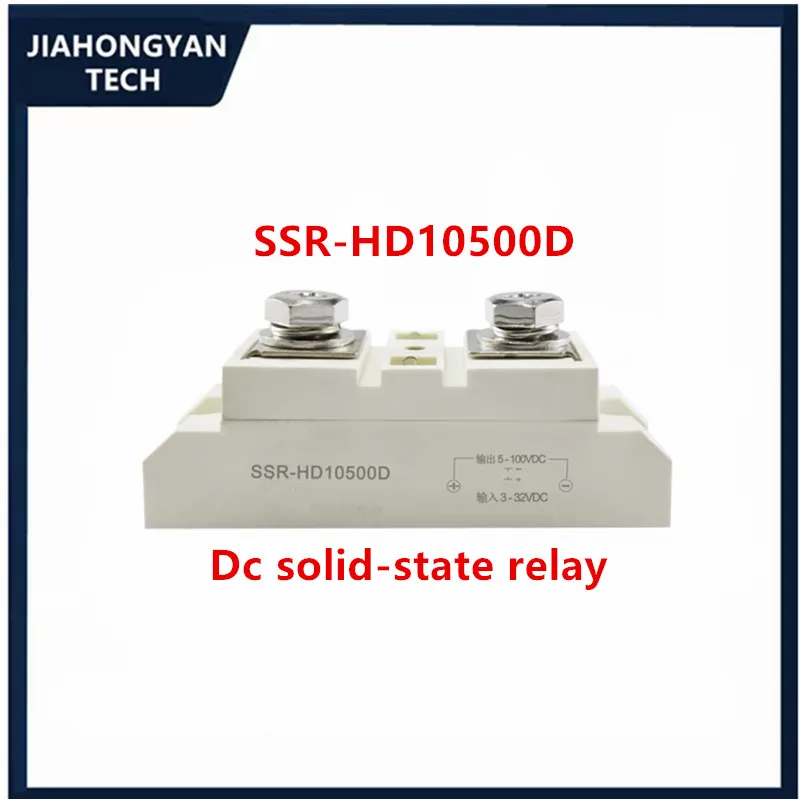

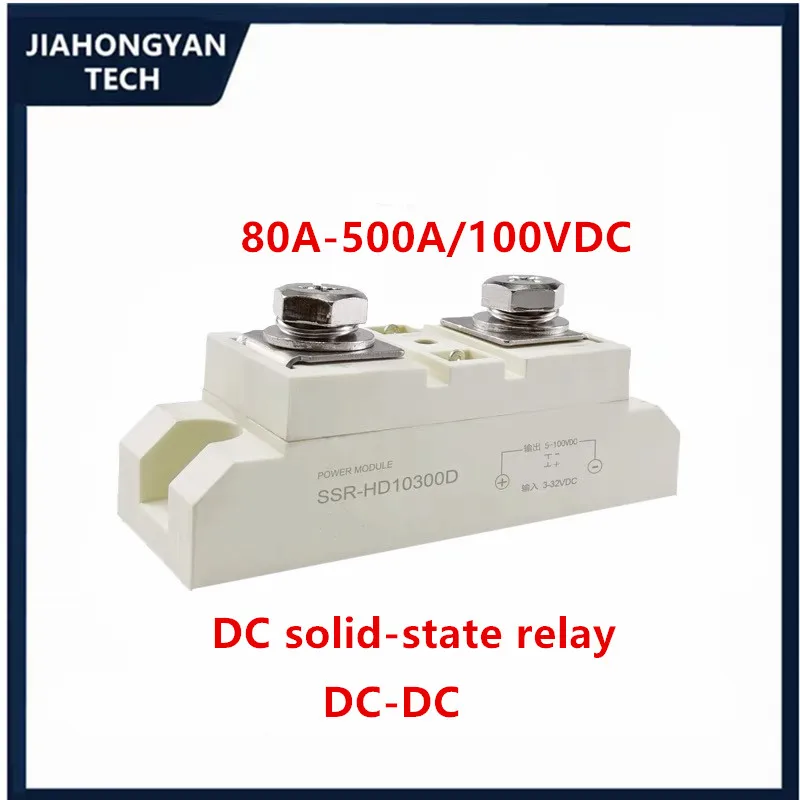

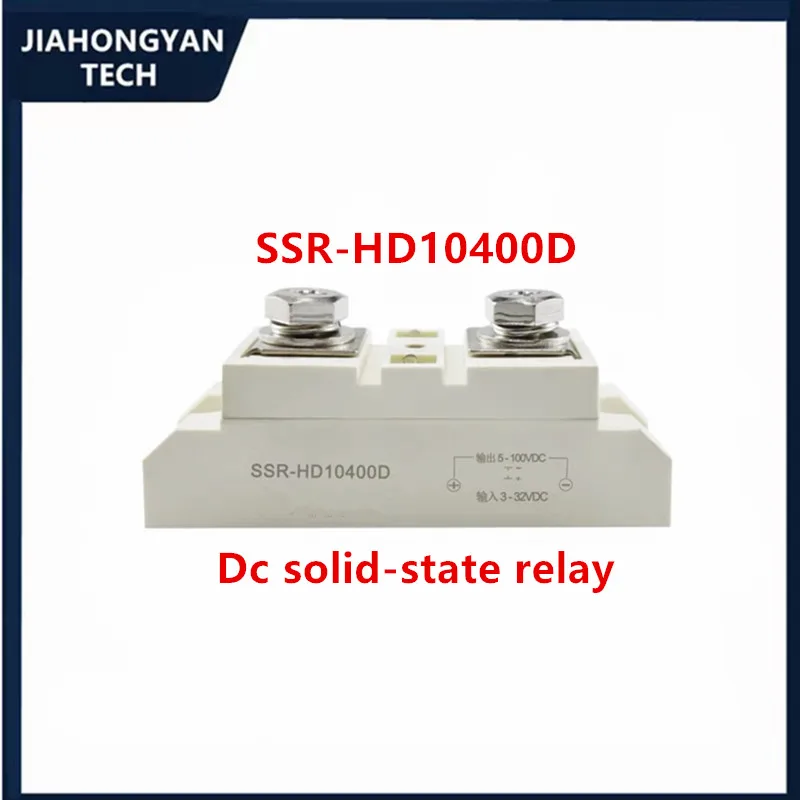

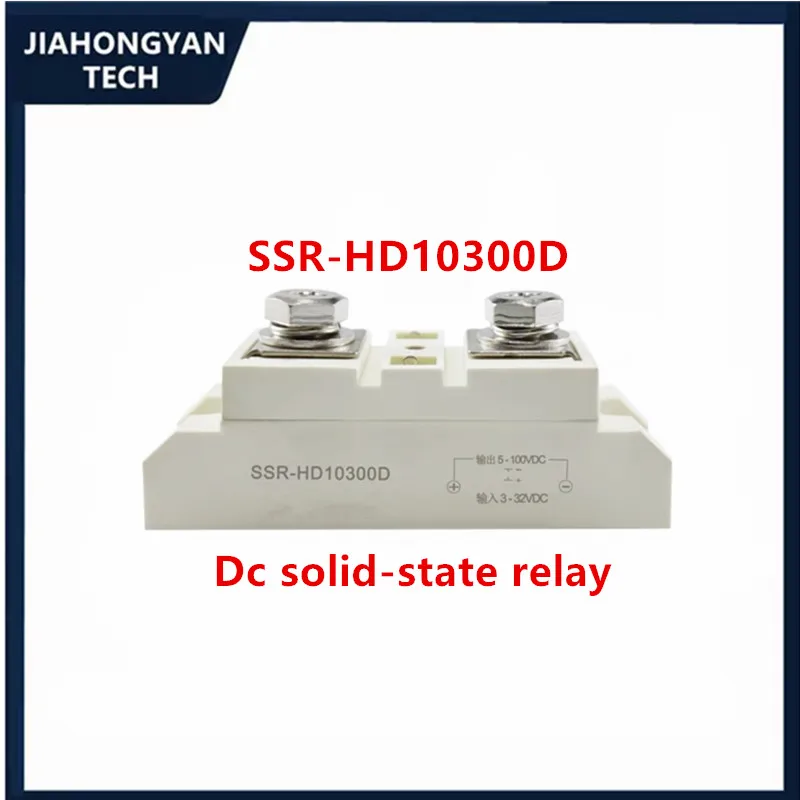

SSR-HD10 CC relé de estado sólido 80A 100A 120A 150A 200A 300A 400A 500A 100V CC control DC SSR-HD10300D SSR-HD1080D SSR-HD10100D
recordatorio
1.Sobre la selección de productos
La corriente marcada del módulo de potencia es el valor promedio del estado encendido, no el valor efectivo real del funcionamiento a largo plazo.Al seleccionar, se debe dejar un margen suficiente según el entorno y las condiciones de trabajo reales.
(1) Carga resistiva pura Margen de 2 a 2,5 veces: corriente real (A) × 2 (~2.5)=Corriente nominal del módulo (A) (2) Carga inductiva 6-7 Margen de señal: Corriente real (A) × 6 (~ )=Corriente nominal del módulo (A)

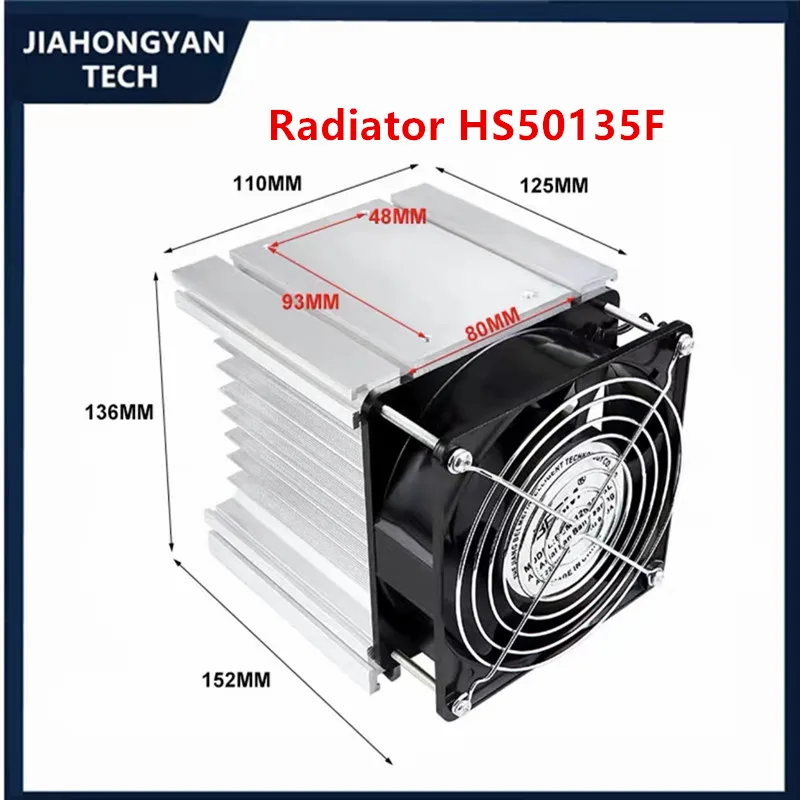

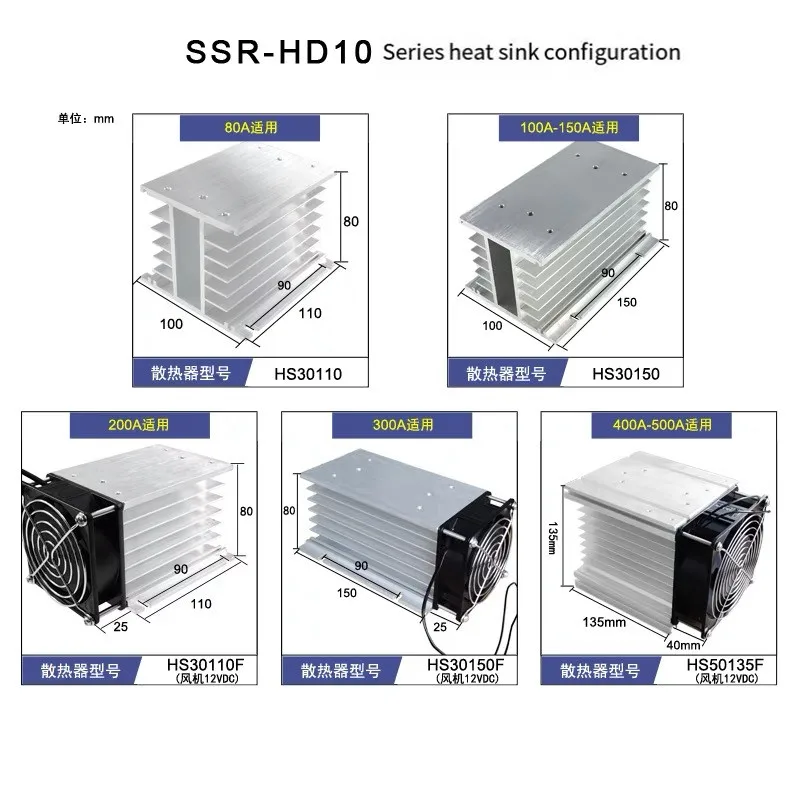

2.Configuración del radiador
Cuando la corriente de funcionamiento real del dispositivo sea superior a 5 A, asegúrese de configurar un disipador de calor adecuado para su uso.
3.Respecto a la fuente de bienes.
Los modelos regulares están disponibles en stock y se pueden vender directamente.Para pedidos al por mayor, informe al servicio de atención al cliente la cantidad solicitada y confirme el tiempo de entrega con ellos.
Nota:

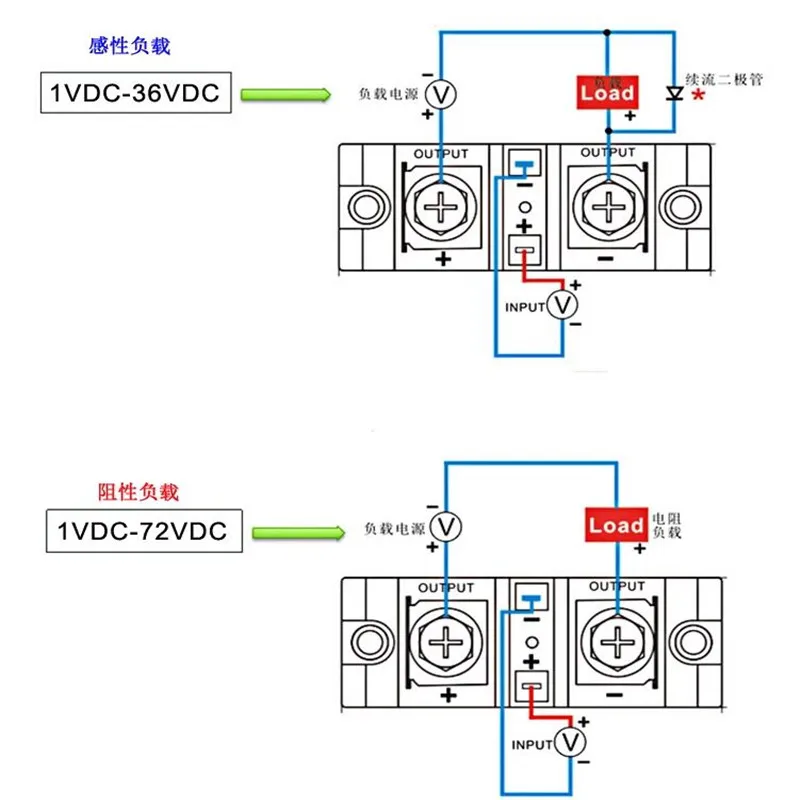

1.El polo positivo (+) de la fuente de alimentación de carga de CC debe estar conectado al polo positivo (+) del módulo de estado sólido para garantizar su funcionamiento normal.
Si el polo negativo (-) de la fuente de alimentación de carga de CC está conectado al polo positivo (+) del módulo de estado sólido, hará que el módulo de estado sólido pierda el control y no se cambie.
En un circuito de carga inductiva, se debe conectar un diodo de rueda libre en paralelo inverso en ambos extremos de la carga para absorber la fuerza electromotriz inversa de alto voltaje generada durante el apagado.De lo contrario, es posible que el módulo de estado sólido HD no se apague y, en casos graves, podría dañar el módulo de estado sólido.
(El diodo de rueda libre se puede configurar con ZP50A.58 o ZP100A.58)
