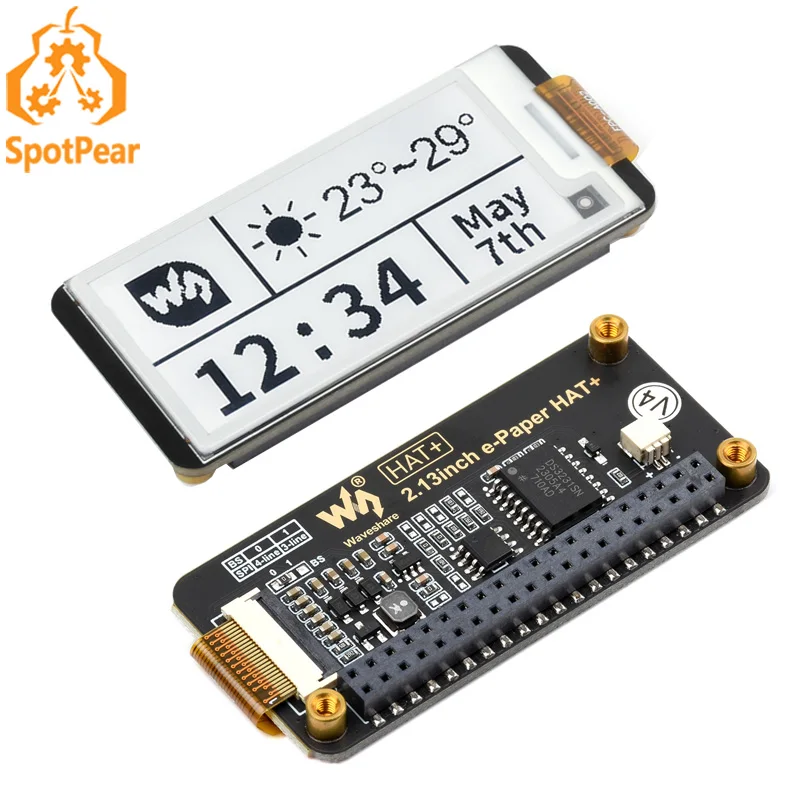

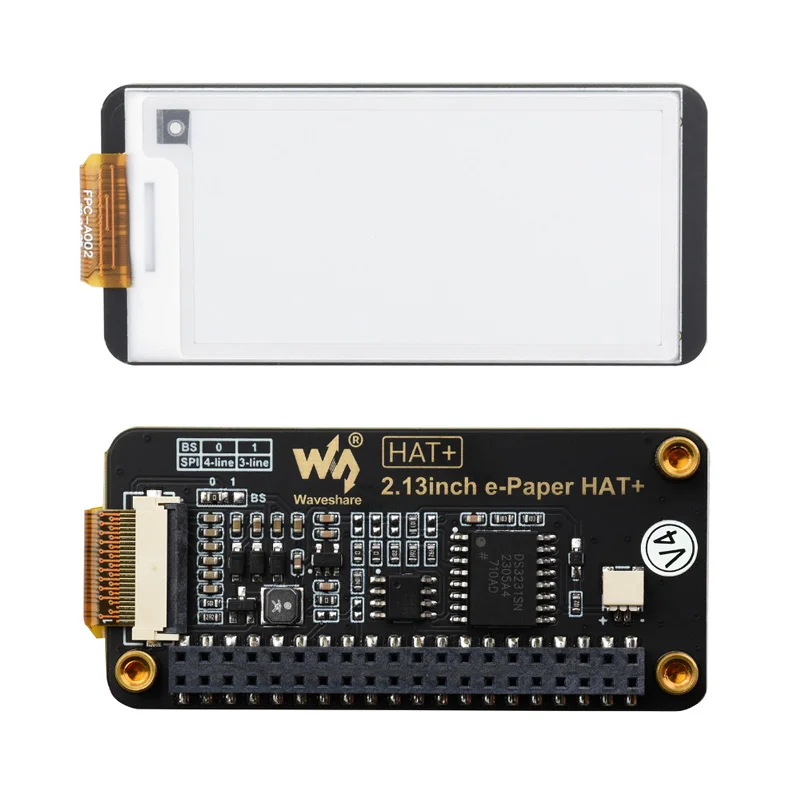

Sombrero de papel electrónico de 2,13 pulgadas + pantalla de tinta electrónica de 2,13 pulgadas negro con blanco SPI 250x122 para Raspberry Pi / Jetson Nano

【Nota】

[] No incluya Raspberry Pi

【Descripción general】

[] Sombrero+ de papel electrónico de 2,13 pulgadas para Raspberry Pi, pantalla de tinta electrónica, 250x122, proceso de inmersión Gold, interfaz SPI, estándar HAT+, con tutorial de Pwnagotchi en línea

【Características de un vistazo】

[] Chip RTC integrado de alta precisión para un control preciso del tiempo

[] Diseño de PCB optimizado con orificios de montaje adicionales para tornillos de fijación

[] Adopta el proceso Immersion Gold, antioxidante y anticorrosión, mejora el rendimiento de la soldadura y mejora las propiedades eléctricas, con mejor durabilidad y confiabilidad para satisfacer diversas aplicaciones.

[] Adopta el estándar Raspberry Pi HAT+ para mejorar la interoperabilidad, ayudando a los usuarios a diseñar y desarrollarse más rápido, fácil de usar con otros periféricos y ampliar más funciones para Raspberry Pi.

[] Viene con recursos de desarrollo en línea y manual

Diagrama de circuito de la placa del controlador

[] ejemplos de Raspberry Pi OS / Jetson Nano / RDK X3, etc.y proporciona un tutorial de transporte de pwnagotchi

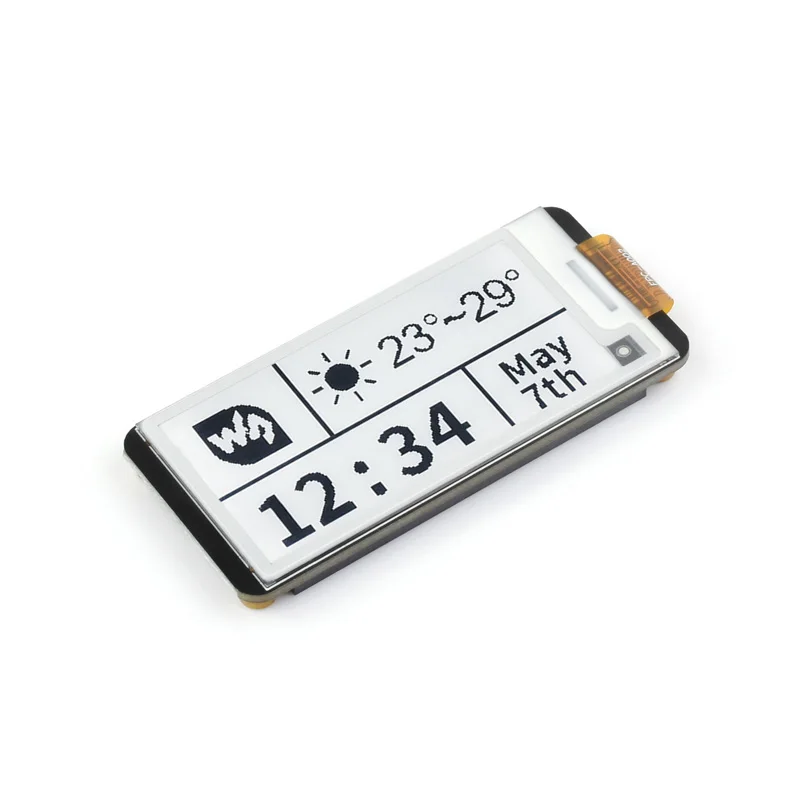

[] Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

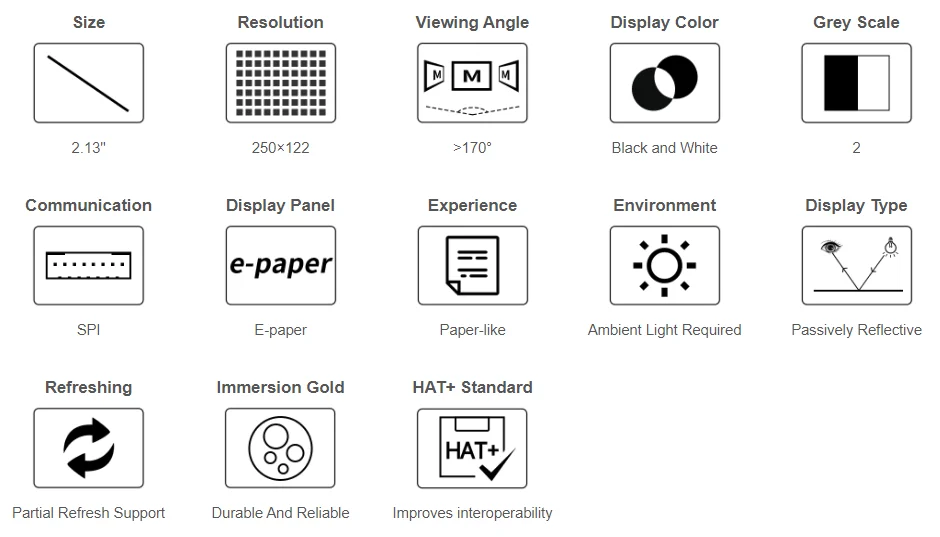

【Especificaciones】

[] Tensión de OPERACIÓN: 3,3 V

[] ESCALA GRIS: 2

[] INTERFAZ: SPI de 3 hilos, SPI de 4 hilos

[] TIEMPO COMPLETO DE REFRESHADO: 2s

[] DIMENSIONES DE SALIDA: 65 × 30,5 mm

[] TIEMPO DE REFRESHACIÓN PARTIAL: 0,3 s

[] TAMAÑO DE LA PANTALLA: 48,55 × 23,70 mm

[] TIEMPO DE REFRESHADO RÁPIDO: 1,8 s

[] PUNTADA DE PUNTO: 0,194 × 0,194 mm

[] POTENCIA DE REFRESH: 10,5 mW (típ.)

[] RESOLUCIÓN: 250 × 122 píxeles

[] POTENCIA STANDBY: 0,01 mW (típ.)

[] COLOR DE PANTALLA: negro, blanco

[] ÁNGULO DE VISUALIZACIÓN: 170°

【Ventajas de EINK】

[] La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización, el principio es: las partículas cargadas suspendidas en un fluido transparente se moverán hacia los lados de la microcápsula cuando se aplique un campo eléctrico, lo que hace que la microcápsula se vuelva visible al reflejar la luz ambiental, al igual que el papel impreso tradicional.

[] La pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y presenta casi 180° ángulo de visión.Generalmente se utiliza como lector electrónico debido a su efecto similar al papel.

【Encabezado GPIO Raspberry Pi de 40 pines estándar】

[] Compatible con placas de la serie Raspberry Pi, Jetson Nano, RDK X3

[]* solo como referencia, el Raspberry Pi de la imagen NO está incluido

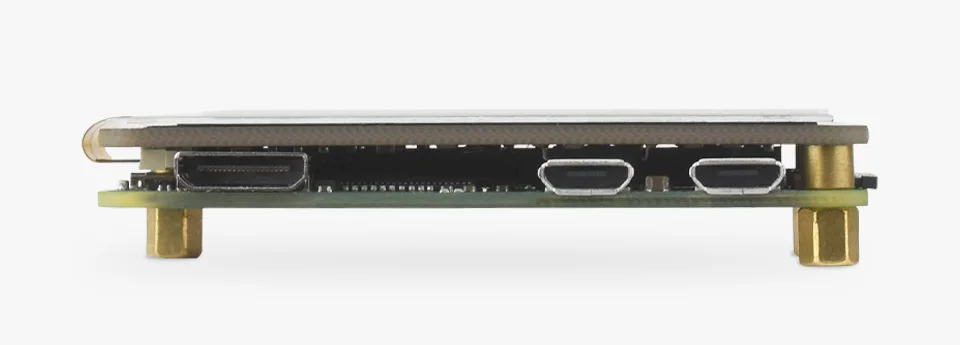

【Diseño fino y ligero】

[] De tamaño compacto, más ahorro de espacio

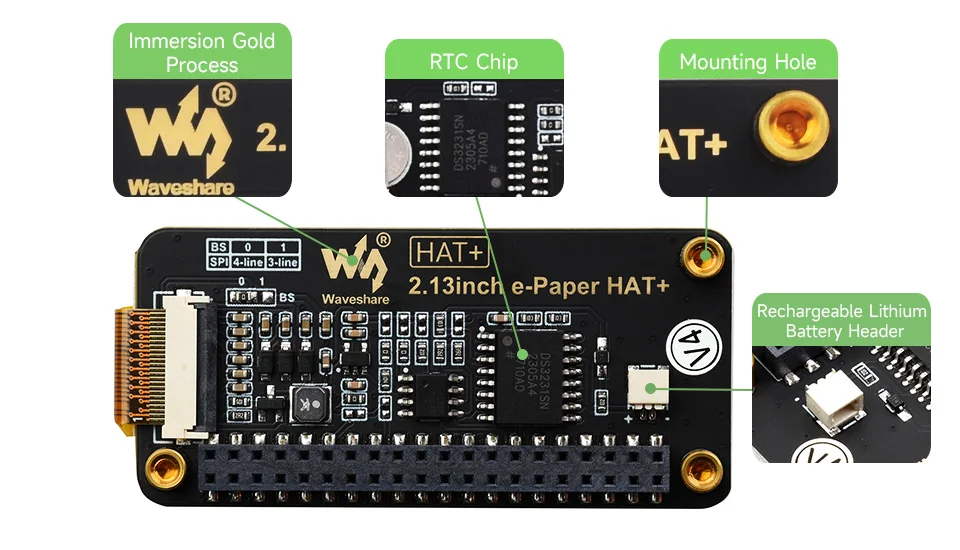

【Chip RTC de alta precisión, adopta un proceso antioxidante de inmersión dorada】

[] Adopta el proceso Immersion Gold, antioxidante y anticorrosión, mejora el rendimiento de la soldadura y mejora las propiedades eléctricas;Chip RTC integrado de alta precisión para un control preciso del tiempo;Adopta el estándar Raspberry Pi HAT+ para mejorar la interoperabilidad.

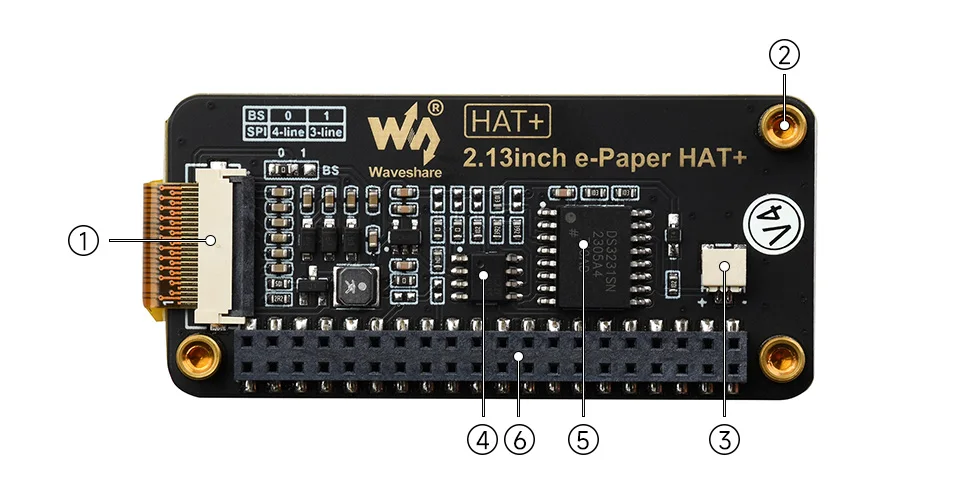

【Qué hay a bordo】

[] 1.Conector de pantalla de papel electrónico

[] 2.Orificio de montaje

[] 3.Conector de batería de litio recargable

[] para conectar la batería de litio con conector JST de 2 pines

[] 4.Chip RTC DS3231

[] 5.EEPROM

[] 6.encabezado GPIO de 40 pines

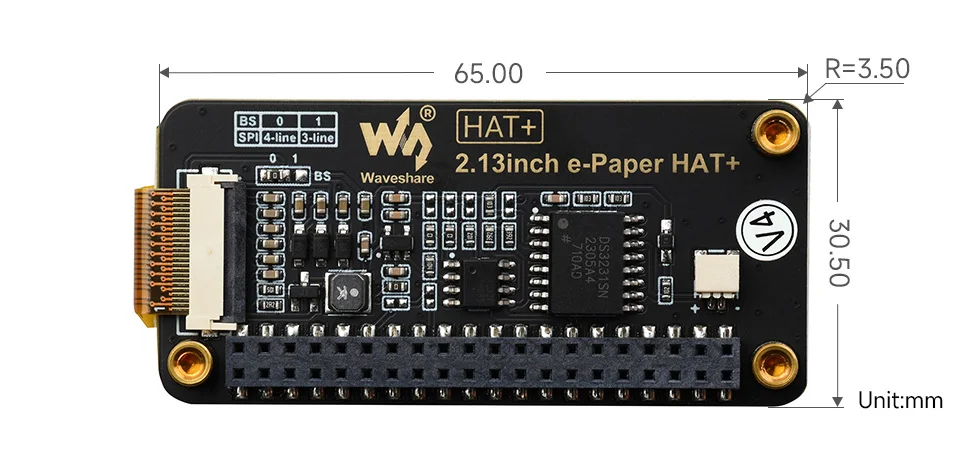

【Dimensiones del contorno】

[] SOMBRERO de papel electrónico de 2,13 pulgadas+
