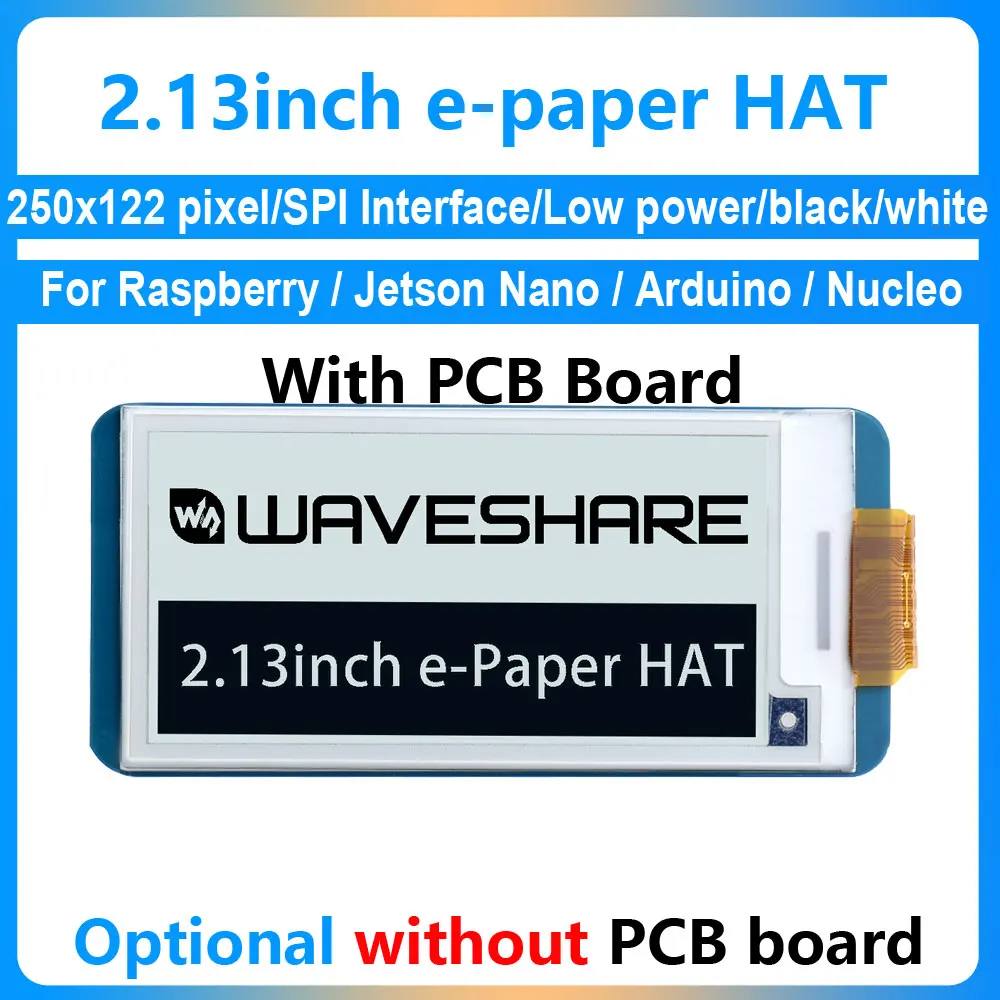

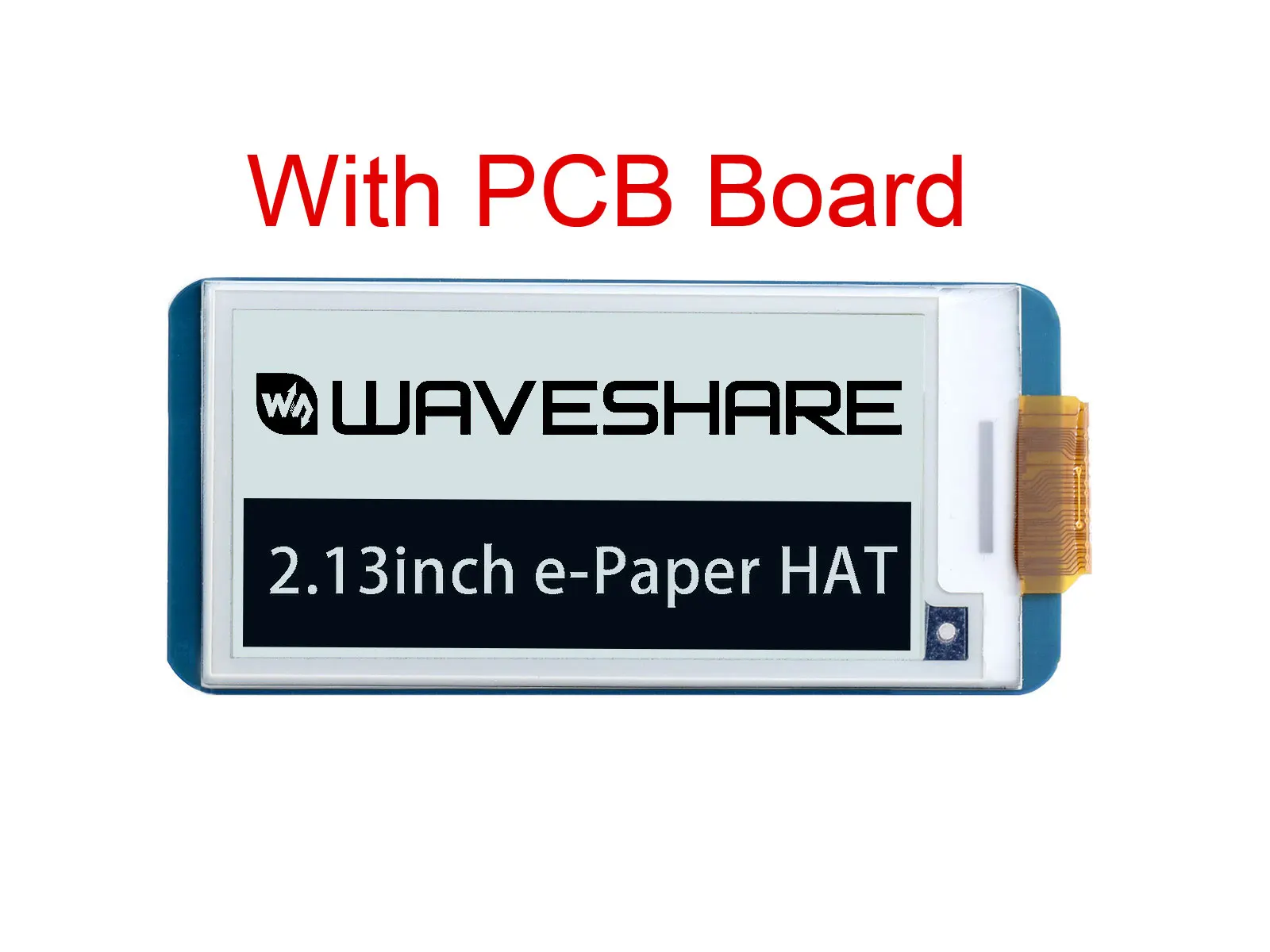

Sombrero de pantalla de tinta electrónica de 2,13 pulgadas, pantalla LCD de papel electrónico de 250x122 píxeles para Raspberry Pi 4B/3B+/3B/2B/Zero todas las series para versiones V3 o V4

Descripción general

Este es un sombrero de pantalla E-Ink para Raspberry Pi, resolución de 2,13 pulgadas, 250x122, con controlador integrado, que se comunica a través de la interfaz SPI y admite actualización parcial.

Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Características

• Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

• Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

• Interfaz SPI, para conectarse con otras placas controladoras como Arduino/Nucleo, etc.

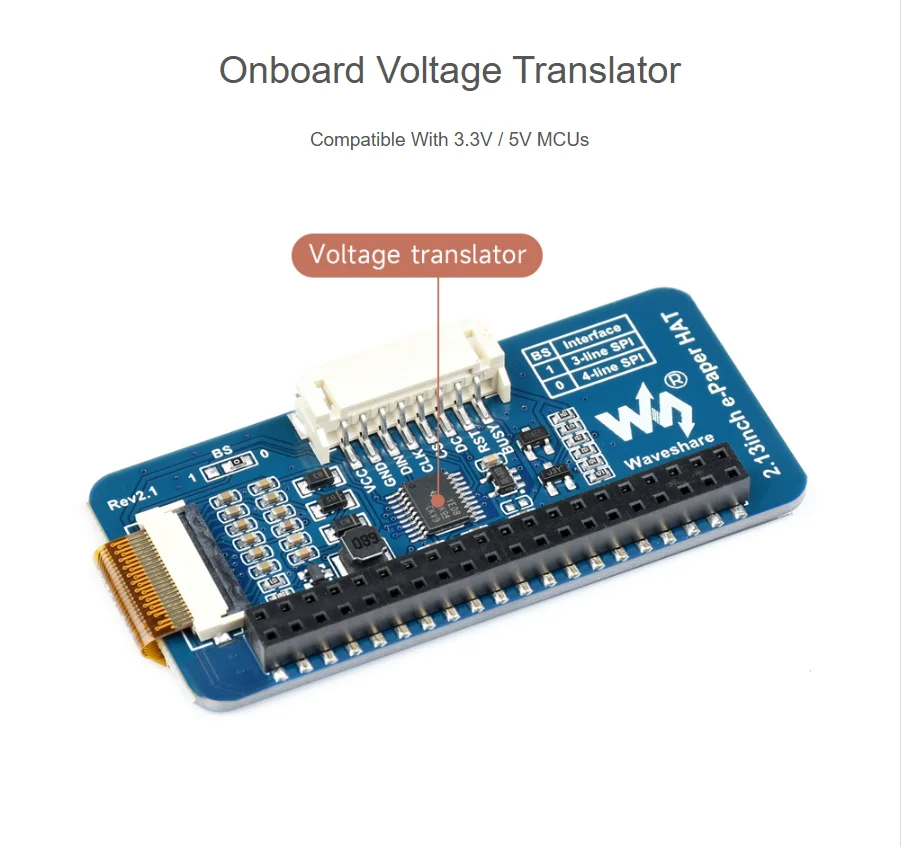

• Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

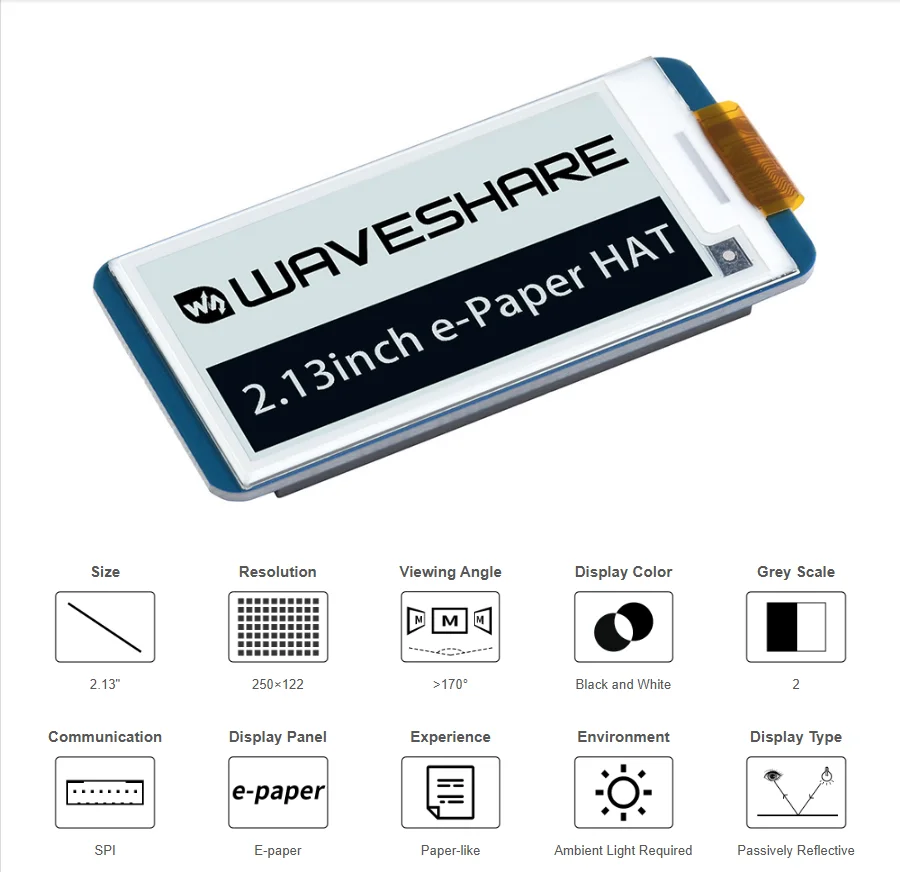

Especificaciones

voltaje de operación

3,3 V/5 V

escala de grises

2

interfaz

SPI de 3 hilos, SPI de 4 hilos

tiempo de actualización parcial

0,3 s

dimensiones del contorno

65 × 30,2 mm

tiempo de actualización completo

2s

tamaño de la pantalla

48,55 × 23,71 mm

poder de actualización

26,4 mW (típico)

paso de puntos

0,194 × 0,194 mm

corriente de espera

0,01uA (casi ninguno)

resolución

250 × 122 píxeles

ángulo de visión

170°

color de visualización

negro, blanco

Interfaz

SYMBOL

DESCRIPCIÓN

VCC

3,3 V/5 V

TIÑO

Tierra

NC

NC

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Salida de estado ocupado, alta actividad

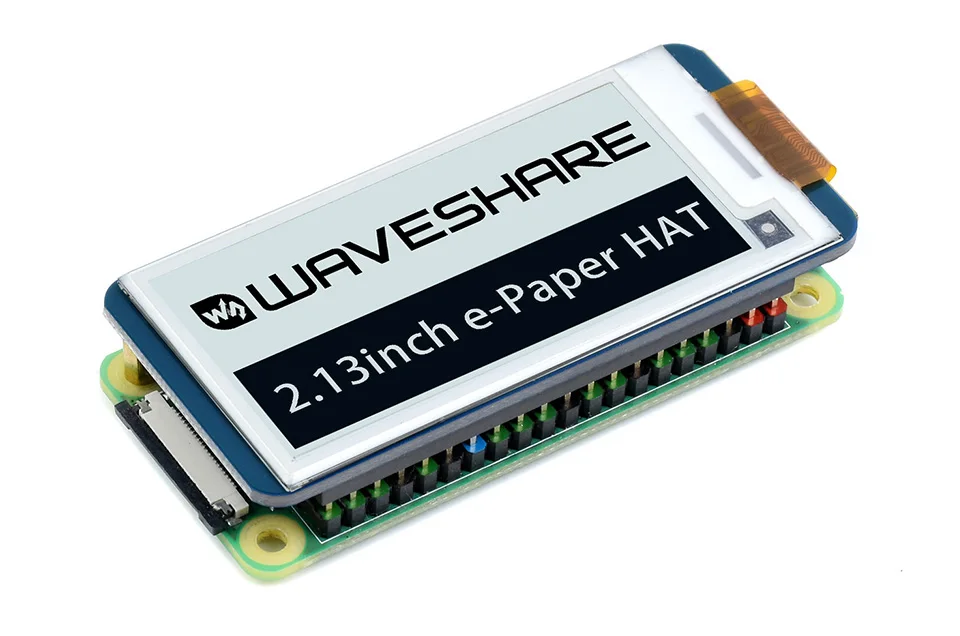

compatible con placas de la serie Raspberry Pi, Jetson Nano

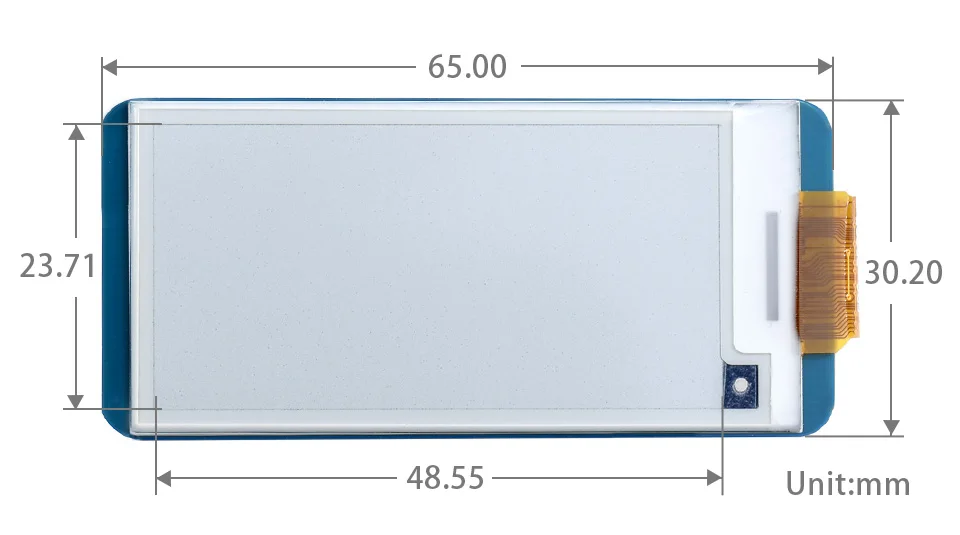

Dimensiones

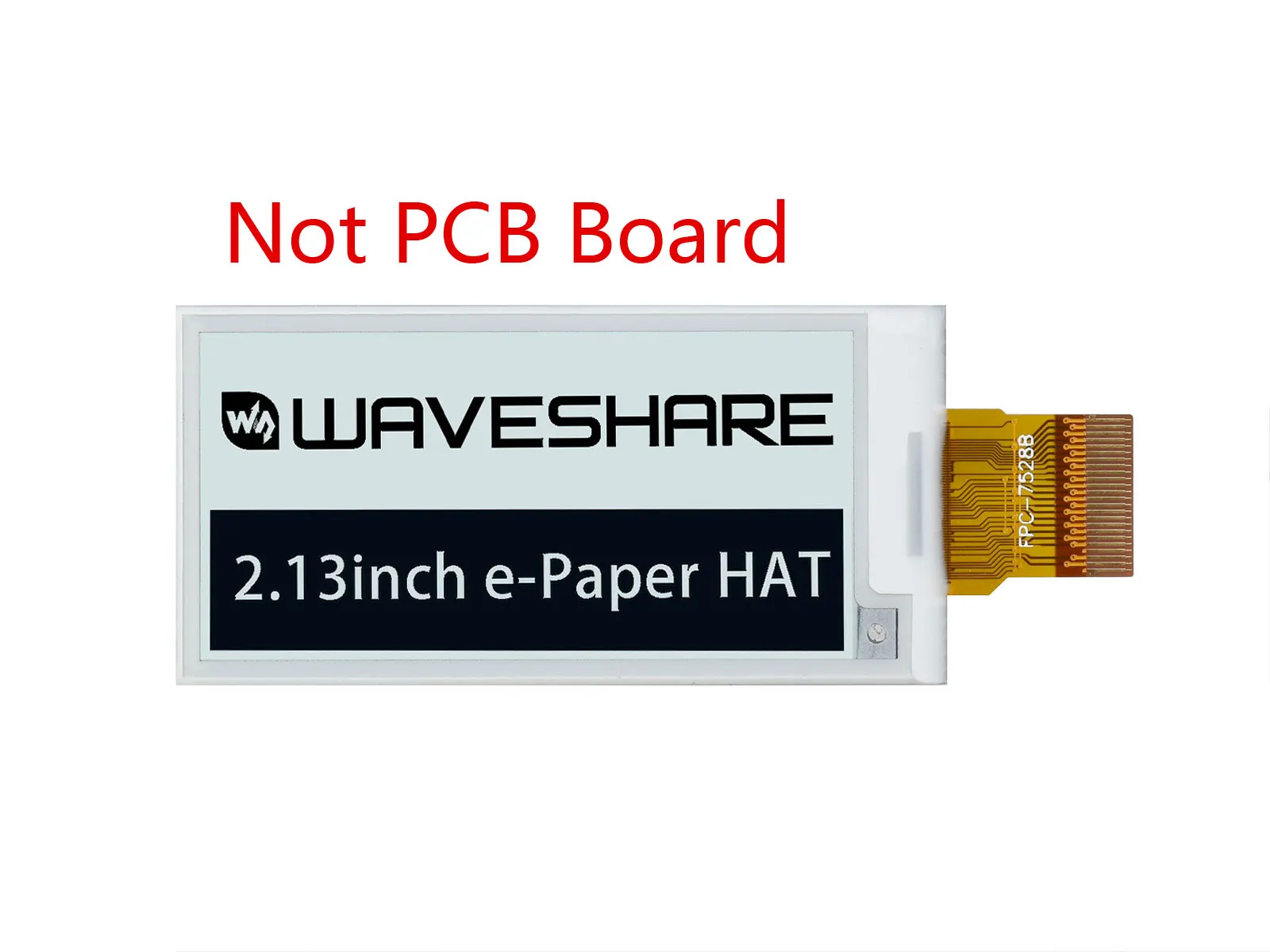

Papel electrónico de 2,13 pulgadas (no PCB)

Nota: Esta es una pantalla sin procesar, es posible que también desee comprar la variante ensamblada para realizar pruebas y compararlas fácilmente:SOMBRERO de papel electrónico de 2,13 pulgadas

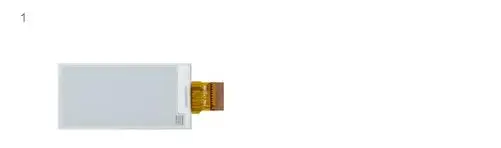

1. 1 papel electrónico de 2,13 pulgadas.

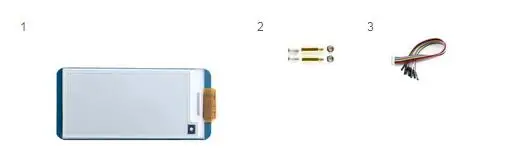

SOMBRERO de papel electrónico de 2,13 pulgadas (con PCB)

1. 1 gorro de papel electrónico de 2,13 pulgadas.

2. Paquete de tornillos RPi (2 piezas) x1

3. PH2.0 20 cm 8 pines x1
