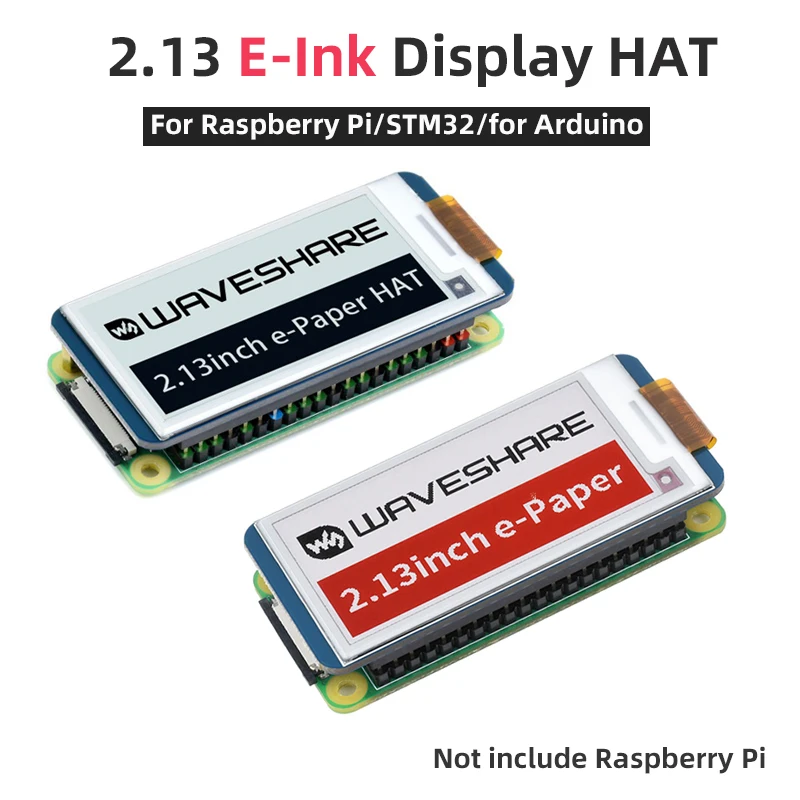

Sombrero de pantalla de tinta electrónica de 2,13 pulgadas, pantalla de interfaz SPI de papel electrónico de 250x122 para Raspberry Pi 4B 3B + 3B Zero STM32 Jetson Nano para Arduino

Descripción general

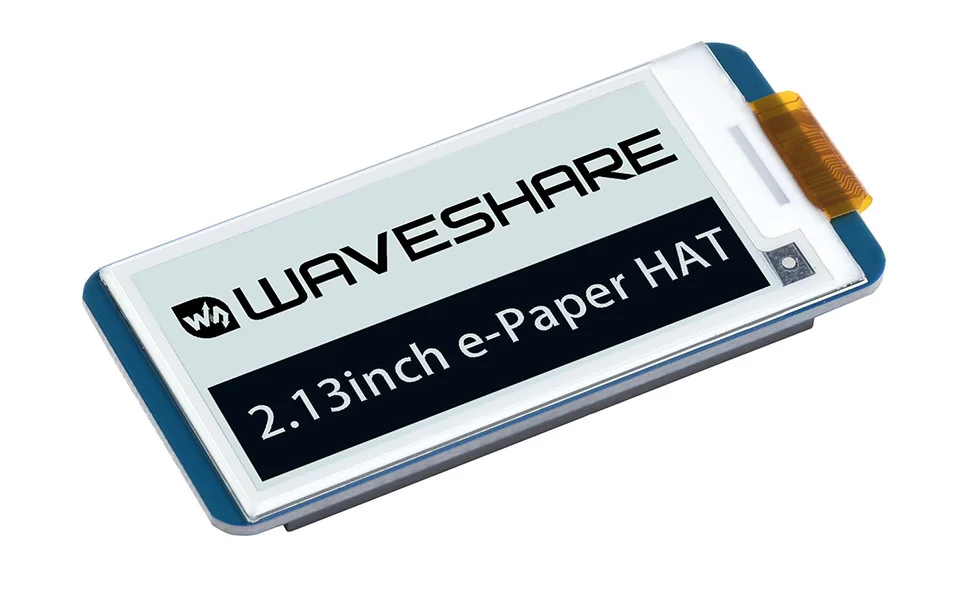

Este es un sombrero de pantalla E-Ink para Raspberry Pi, resolución de 2,13 pulgadas, 250x122, con controlador integrado, que se comunica a través de la interfaz SPI y admite actualización parcial.

Debido a las ventajas como consumo de energía ultrabajo, amplio ángulo de visión y visualización clara sin electricidad, es una opción ideal para aplicaciones como etiquetas de estantes, instrumentos industriales, etc.

Características

• Sin retroiluminación, sigue mostrando el último contenido durante mucho tiempo incluso cuando se apaga

• Consumo de energía ultrabajo, básicamente se requiere energía solo para refrescar

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

• Interfaz SPI, para conectarse con otras placas controladoras como Arduino/Nucleo, etc.

• Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

Especificaciones

• Voltaje de funcionamiento: 3,3 V/5 V

• Interfaz: SPI

• Dimensión del contorno: 65 mm × 30,2 mm

• Tamaño de la pantalla: 23,71 mm × 48,55 mm

• Paso de punto: 0,194 × 0,194

• Resolución: 250 × 122

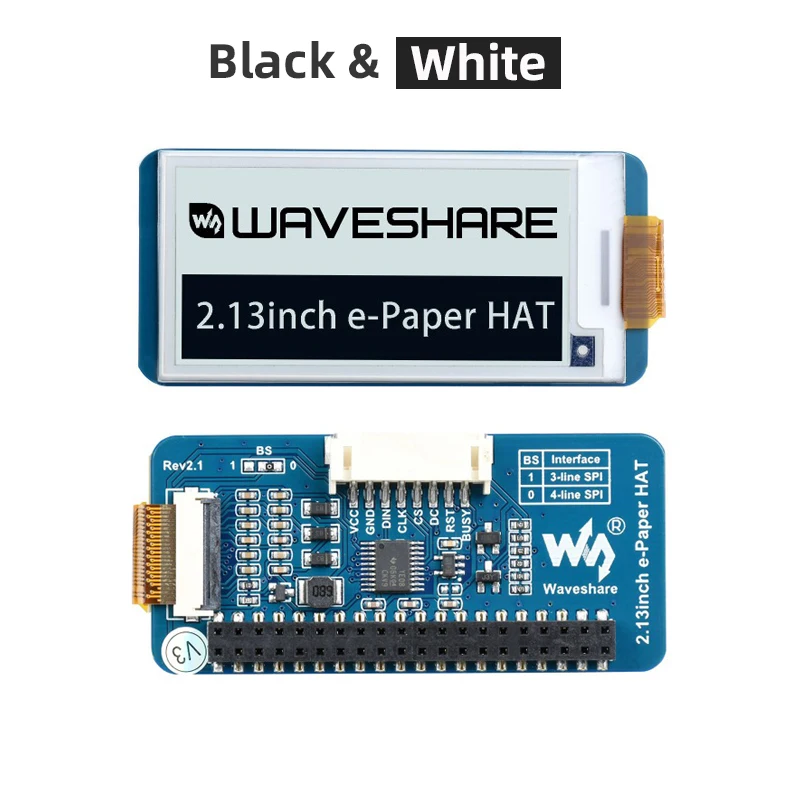

• Color de pantalla: negro, blanco

• Nivel de gris: 2

• Tiempo de actualización parcial: 0,3 s

• Tiempo de actualización completa: 2s

• Potencia de actualización: 26,4 mW (típ.)

• Potencia en espera: 0,017 mW

• Ángulo de visión: 170°

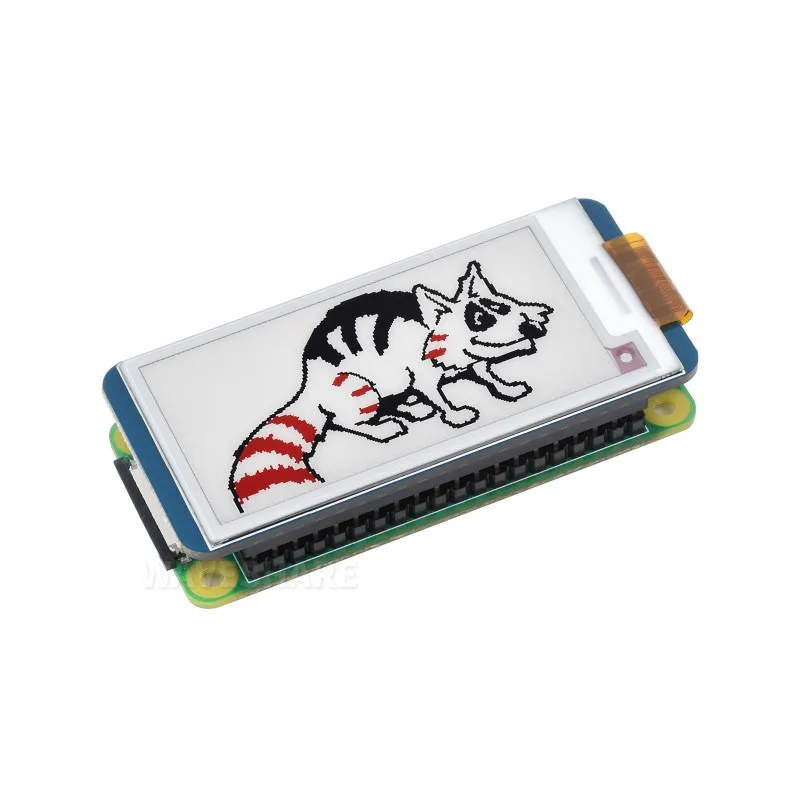

La pantalla de papel electrónico utiliza tecnología electroforética de microcápsulas para la visualización, el principio es: las partículas cargadas suspendidas en un fluido transparente se moverán hacia los lados de la microcápsula cuando se aplique un campo eléctrico, lo que hace que la microcápsula se vuelva visible al reflejar la luz ambiental, al igual que el papel impreso tradicional.
La pantalla de papel electrónico mostrará claramente imágenes/textos bajo luz de lámpara o luz natural, no requiere retroiluminación y presenta casi 180° ángulo de visión.Generalmente se utiliza como lector electrónico debido a su efecto similar al papel.

Conector GPIO Sandard Raspberry Pi 40PIN

Compatible con placas serie Raspberry Pi, Jetson Nano

Solo como referencia, Raspberry Pi Zero NO está incluido.

Para uso con placas controladoras como STM32/Arduino

Dimensiones

Ejemplos de aplicación

Adecuado para etiquetas de precios, etiquetas de activos/equipos, etiquetas de estantes, etiquetas de nombres de conferencias...

Recursos de desarrollo

Wiki :

Tensión de OPERACIÓN

3,3 V/5 V

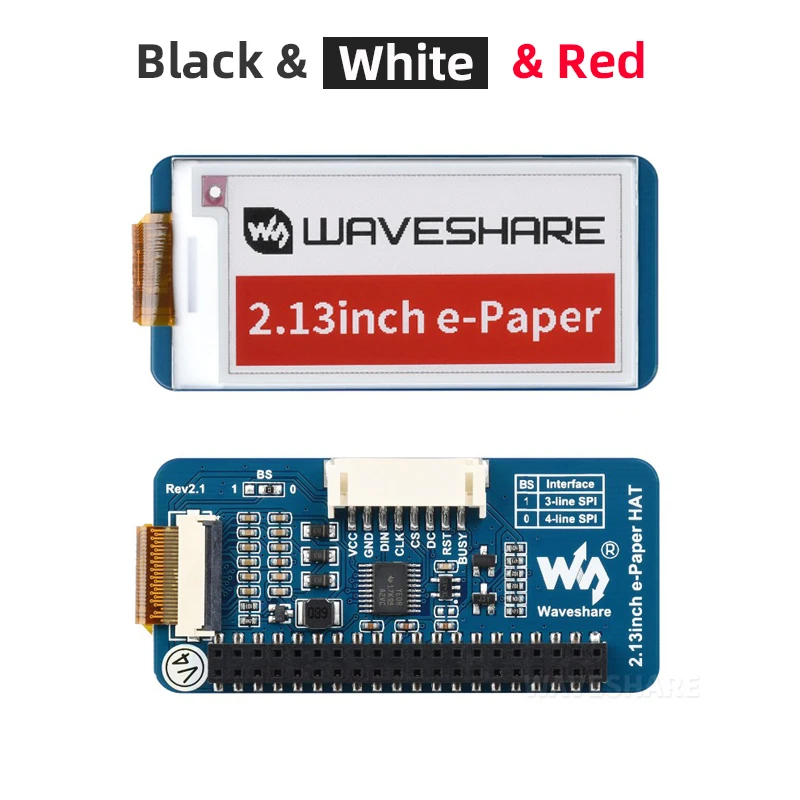

COLOR DE EXIBIÓN

Rojo/Negro/Blanco

INTERFAZ

SPI de 3 hilos, SPI de 4 hilos

GRIS ESCALA

2

DIMENSIONES DE SALIDA

65 × 30,2 mm

TIEMPO COMPLETO DE REFRESH

15s

TAMAÑO DE LA PANTALLA

48,55 × 23,71 mm

POTENCIA DE REFRESH

26,4 mW (típico)

PUNTADA DE PUNTO

0,229 × 0,228 mm

CORRIENTE DE STANDBY

0,01uA (casi ninguno)

RESOLUCIÓN

250 × 122 píxeles

ÁNGULO DE VISUALIZACIÓN

170°

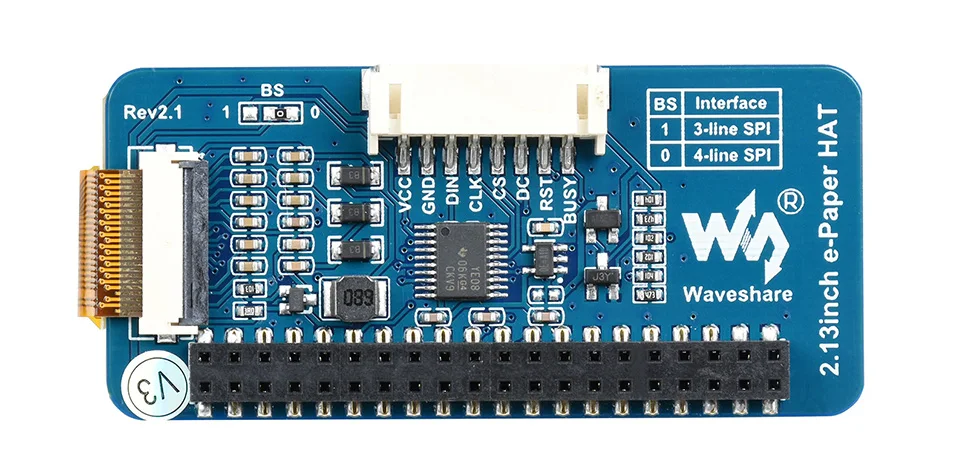

VCC

Alimentación (entrada de 3,3 V/5 V)

TIÑO

Tierra

DIN

Pin SPI MOSI

CLK

Pin SPI SCK

CS

Selección de chip SPI, baja actividad

CC

Selección de datos/comando (alto para datos, bajo para comando)

RST

Restablecimiento externo, bajo activo

BUSIO

Pin de salida de estado ocupado
