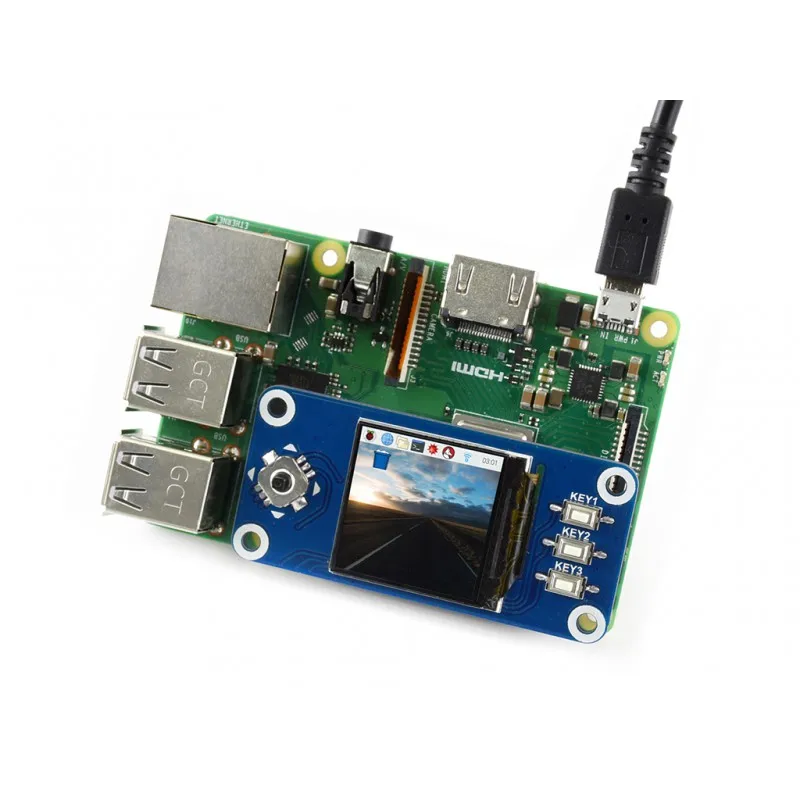

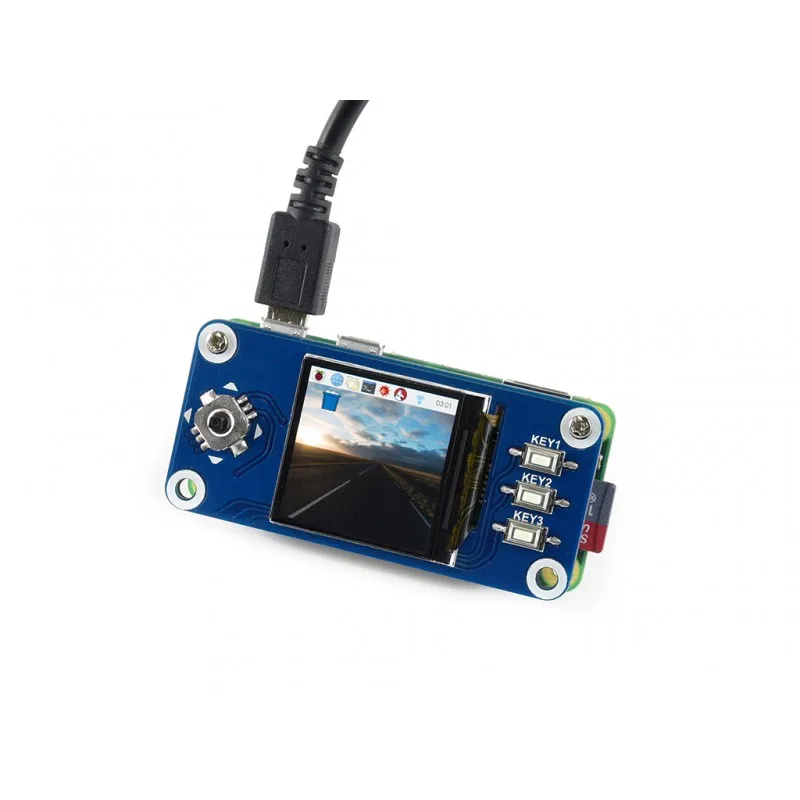

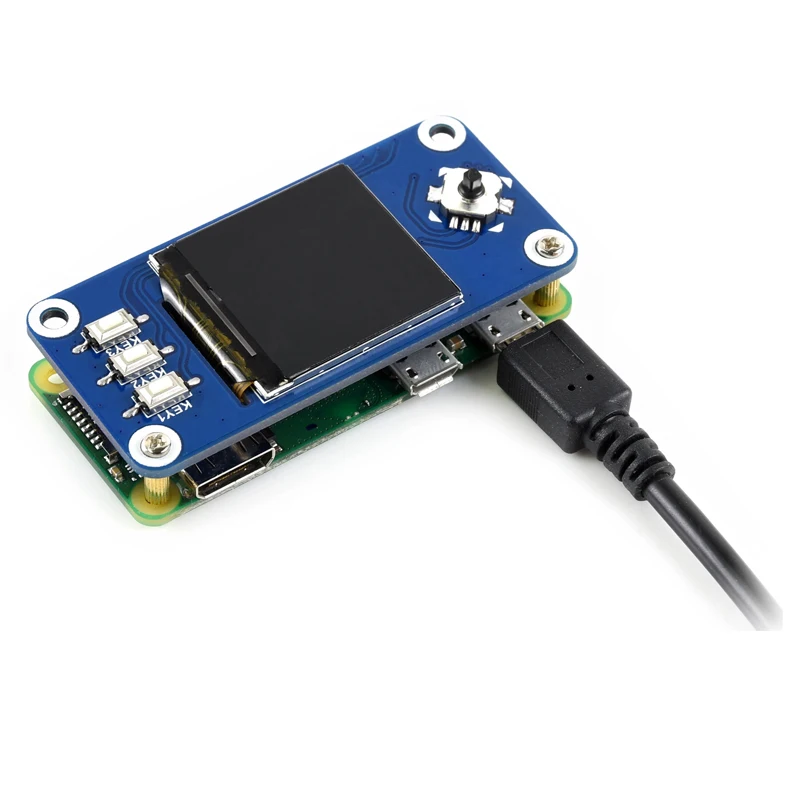

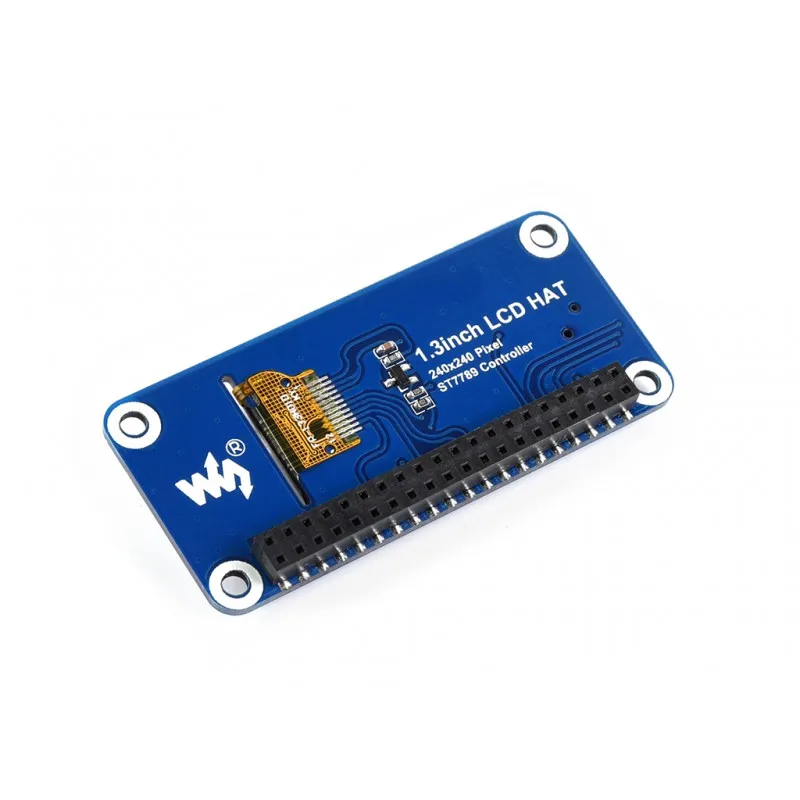

Sombrero con pantalla LCD SPI de 1,3 pulgadas para Raspberry Pi, interfaz SPI de 240x240 píxeles con controlador integrado, pantalla IPS

Sombrero con pantalla LCD IPS de 1,3 pulgadas para Raspberry Pi, 240x240 píxeles, interfaz SPI

Descripción general

Este es un sombrero con pantalla LCD IPS para Raspberry Pi, diagonal de 1,3 pulgadas, 240x240 píxeles, con controlador integrado que se comunica a través de la interfaz SPI.

¿Intentar agregar una interfaz de control para su Pi?Esta pantalla compacta sería la opción ideal.

Características

• Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

• Pantalla IPS, amplio ángulo de visión, mejor visualización

• Alta definición en tamaño pequeño

• 1x joystick, 3x botones, práctico y útil

• Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi)

Especificaciones

• Controlador: ST7789

• Interfaz: SPI

• Color de pantalla: RGB, 65K color

• Resolución: 240x240

• Retroiluminación: LED

• Voltaje de funcionamiento: 3,3 V

Interfaz

SYMBOL

PIN Raspberry Pi (BCM)

DESCRIPCIÓN

LLAVE1

P21

Botón 1/GPIO

LLAVE2

P20

Botón 2/GPIO

LLAVE3

P16

Botón 3/GPIO

Joystick hacia arriba

P6

Joystick hacia arriba

Joystick hacia abajo

P19

Joystick hacia abajo

Joystick izquierdo

P5

Joystick izquierdo

Joystick derecho

P26

Joystick derecho

Prensa de joystick

P13

Prensa de joystick

ARRANQUE

P11/ESCLLO

Entrada de reloj SPI

MOSI

P10/MOSI

Entrada de datos SPI

CC

P25

Selección de datos/comando (alto para datos, bajo para comando)

CS

P8/CE0

Selección de chip, baja actividad

RST

P27

Restablecer, bajo activo

BL

P24

Retroiluminación

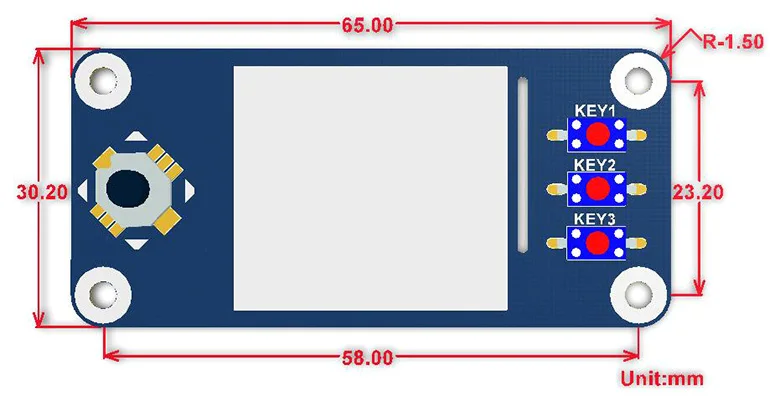

Dimensiones

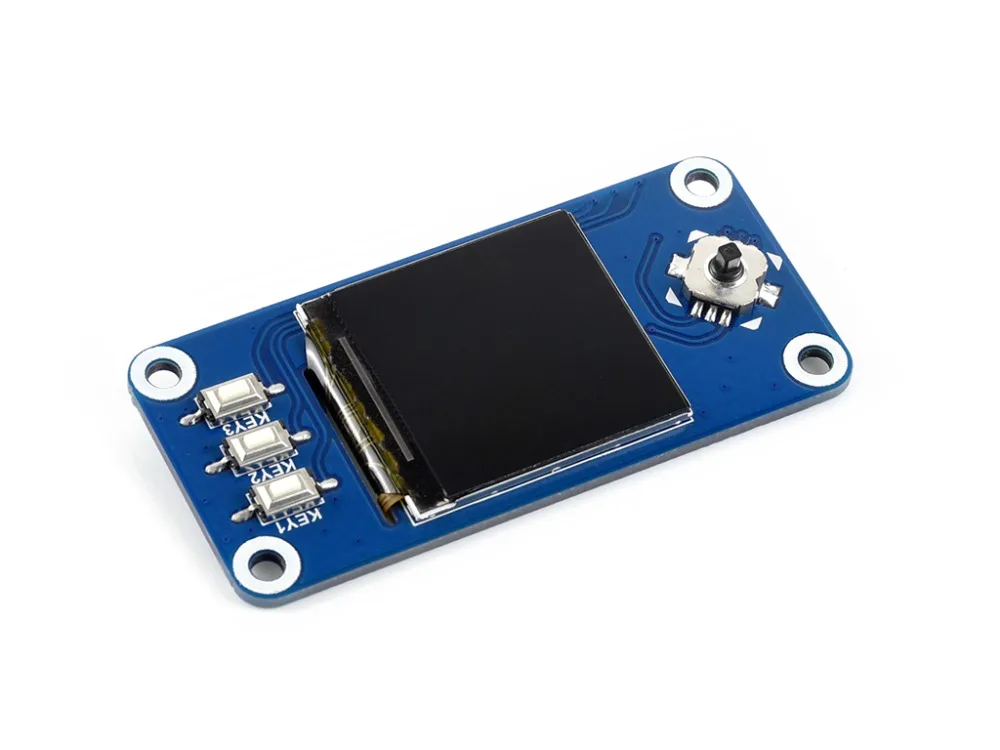

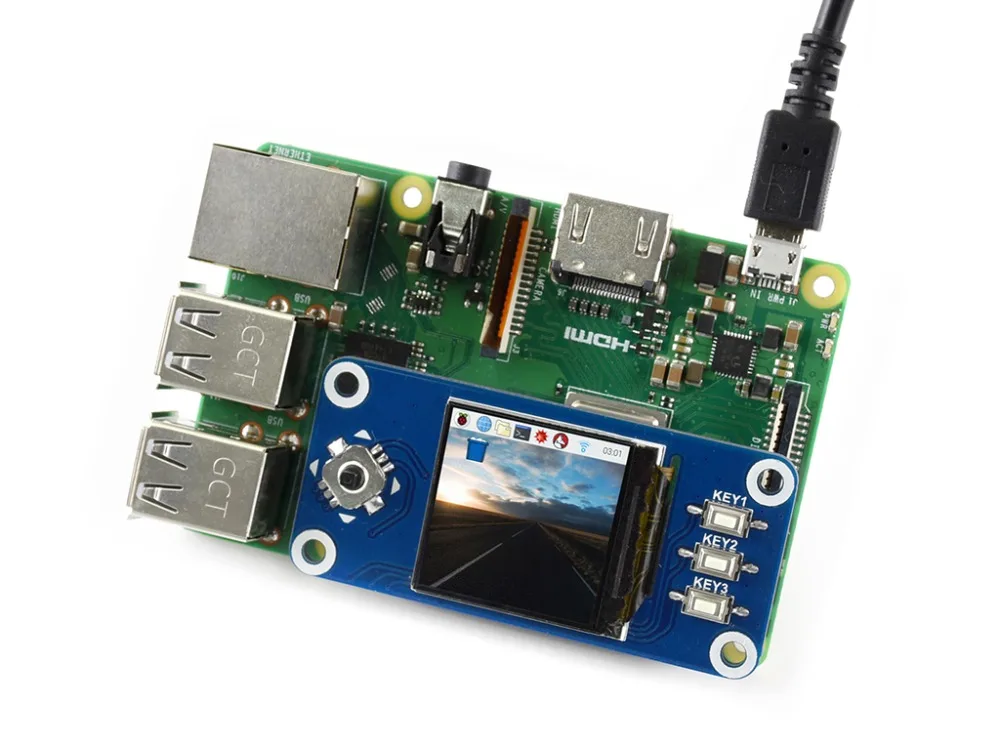

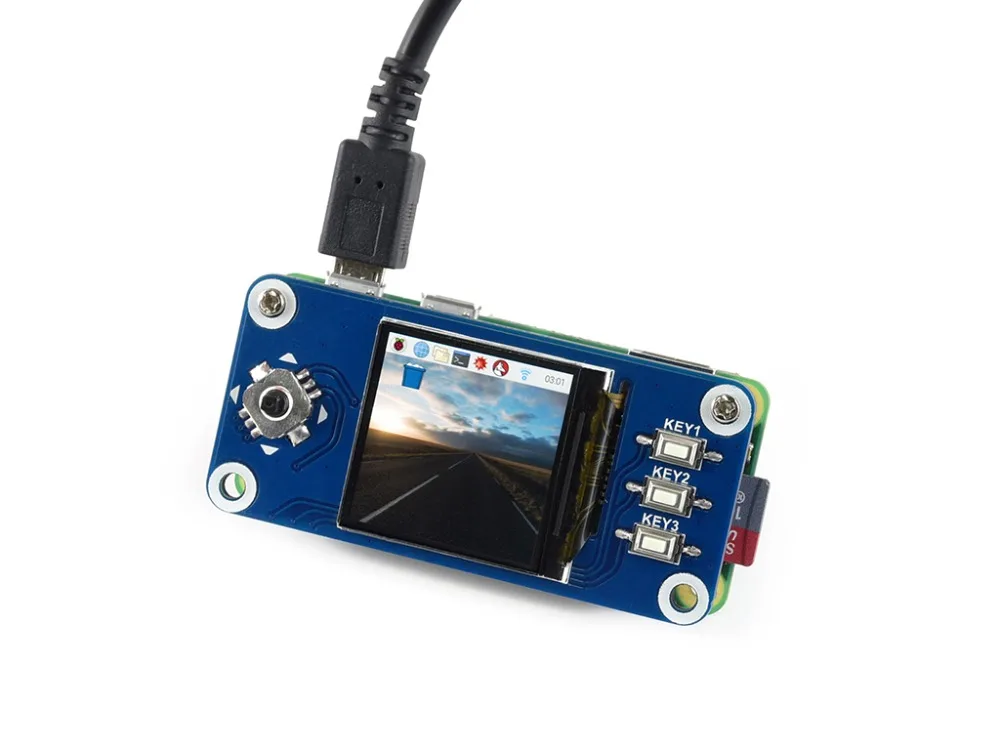

Fotos

Recursos de desarrollo

Wiki :
