Descripción

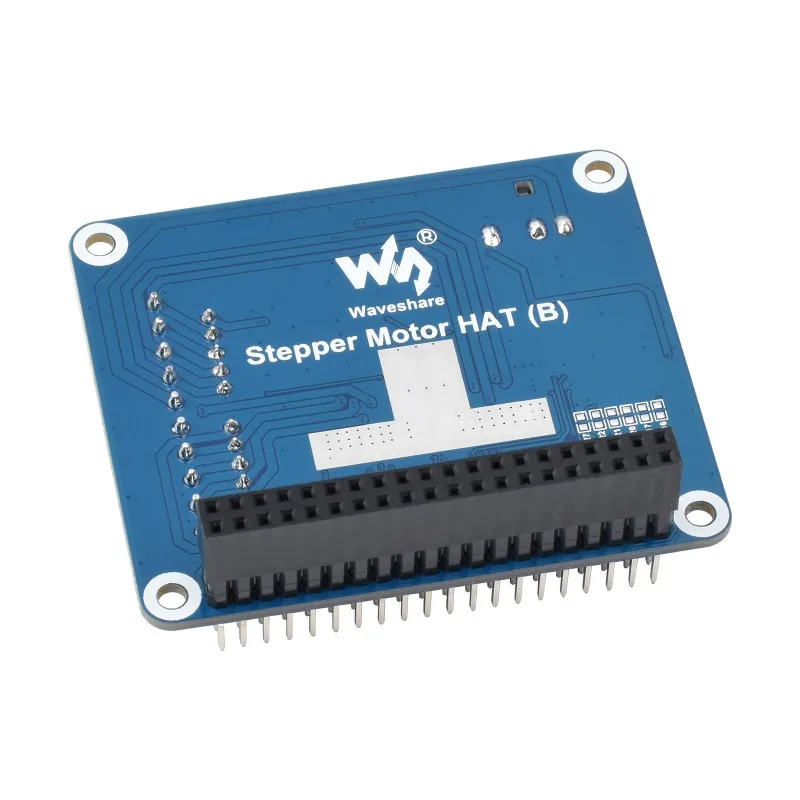

Solución alternativa del sombrero del motor paso a paso,
Acciona dos motores paso a paso, hasta 1/32 micropasos

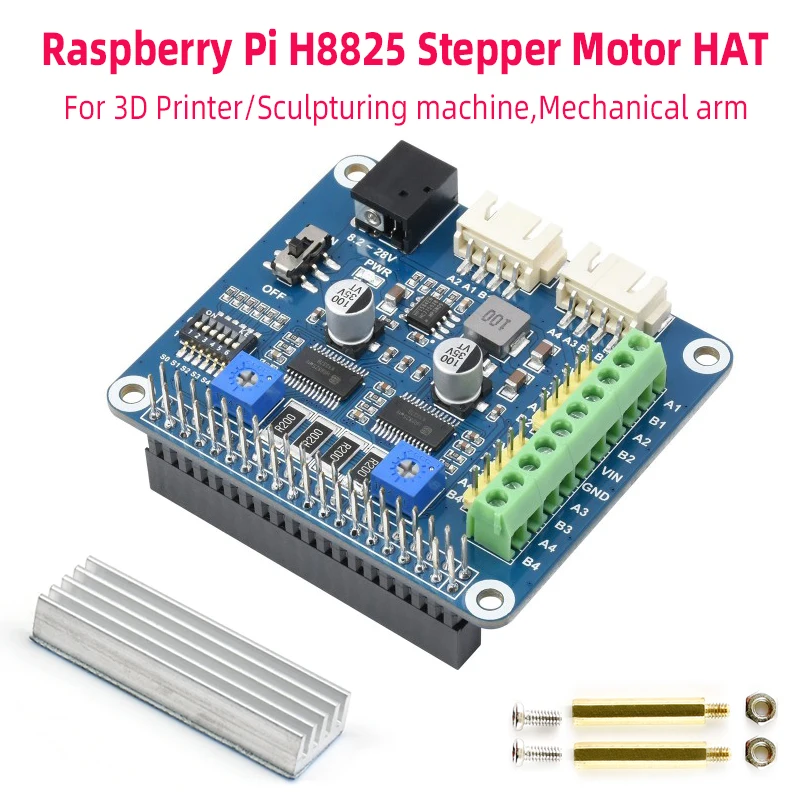

Para impresora 3D, máquina esculpidora, brazo mecánico...
Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano

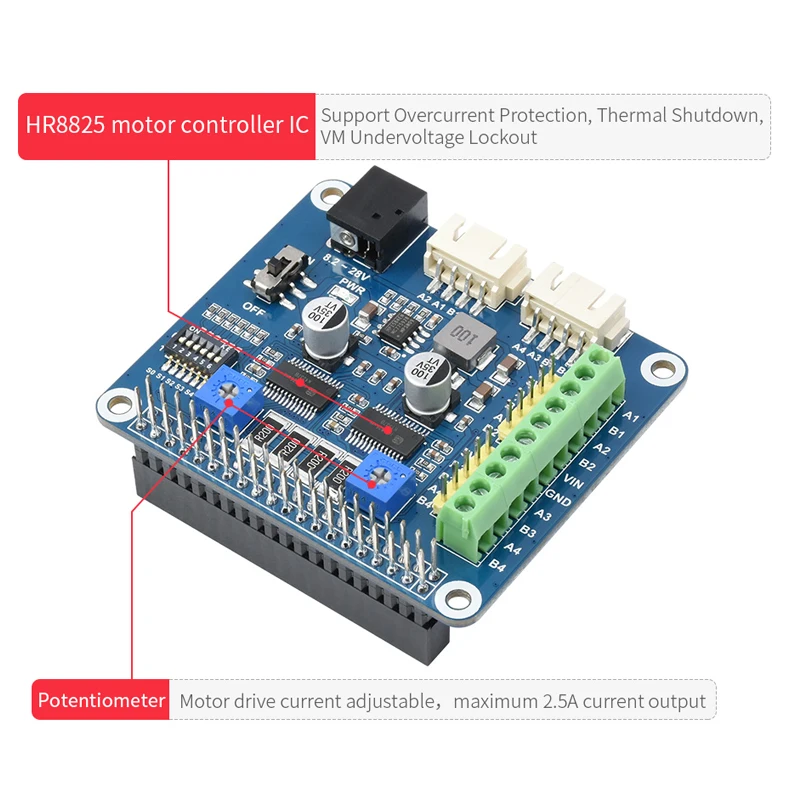

Controlador IC de motor dual HR8825 integrado con indicador de micropasos incorporado, acciona dos motores paso a paso, fácil de usar
6 modos de micropaso disponibles, configurado con los interruptores DIP: paso completo, medio paso, 1/4 paso, 1/8 paso, 1/16 paso y 1/32 paso
Corriente de accionamiento del motor ajustable mediante potenciómetro, salida de corriente máxima de 2,5 A.
Funciones de protección: Protección contra sobrecorriente (OCP), Apagado térmico (TSD), Bloqueo por subtensión VM (UVLO)
Integra un regulador de 5 V, permite proporcionar energía a Raspberry Pi
Opciones de múltiples conectores integrados para motores paso a paso en diferentes especificaciones
Viene con recursos de desarrollo y manual (ejemplos en BCM2835, cableadoPi y python)
Controlador de motor
HR8825
Tensión motriz del motor
8,2 V ~ 28 V
Corriente impulsora del motor
2,5 A.
Tensión lógica
3,3 V
Tamaño del orificio de montaje
3,0 mm
Dimensión
65 × 56 mm
Diseñado para placas Raspberry Pi/Jetson Nano
Convertidor incorporado para un fácil control, puede accionar dos motores paso a paso

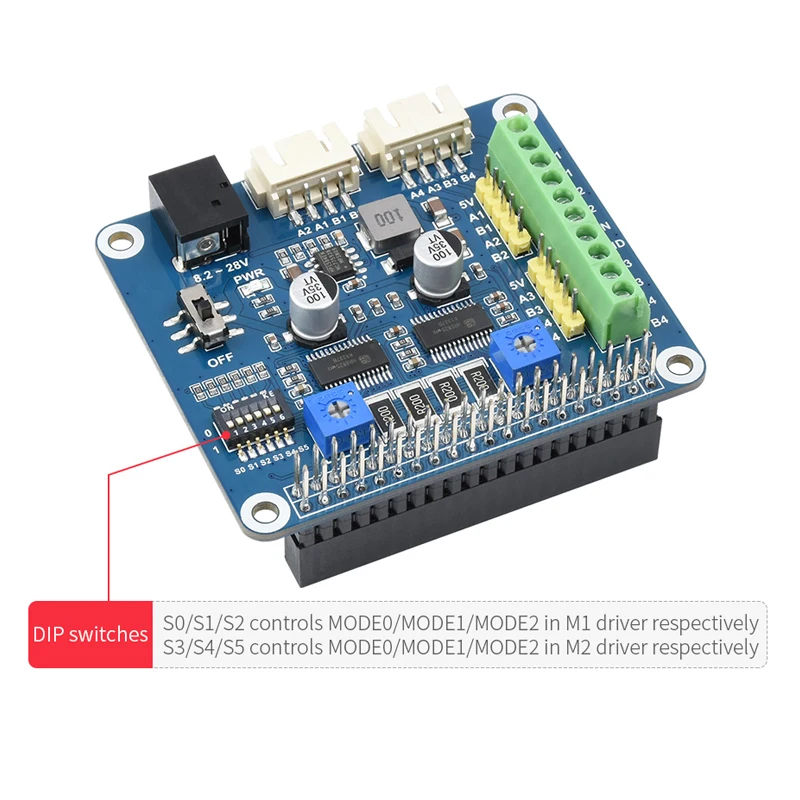

Configurado a través de los interruptores DIP:
paso completo, medio paso, 1/4 paso, 118 paso, 1/16 paso y 1/32 paso
MODO2
MODO1
MODO0
Configuración de micropasos del motor
0
0
0
paso completo
0
0
1
medio paso
0
1
0
1/4 de paso
0
1
1
1/8 pasos
1
0
0
1/16 pasos
1
0
1
1/32 paso
1
1
0
1/32 paso
1
1
1
1/32 paso
Fácil acceso a motores paso a paso en diferentes especificaciones.
Pasador
Descripción de la interfaz del motor
VIN
Entrada de alimentación de 8,2 ~ 28 V
5V
Alimentación de 5V
TIÑO
Tierra
A1
Salida 1 terminal del motor paso a paso bipolar M1 bobinado A
A2
Terminal de salida 2 del motor paso a paso bipolar M1 devanado A
B1
Salida 1 erminal del motor paso a paso bipolar M1 bobinado B
B2
Terminal de salida 2 del motor paso a paso bipolar M1 bobinado B
A3
Terminal de salida 1 del motor paso a paso bipolar M2 devanado A
A4
Terminal de salida 2 del motor paso a paso bipolar M2 devanado A
B3
Terminal de salida 1 del motor paso a paso bipolar devanado M2 B
B4
Terminal de salida 2 del motor paso a paso bipolar devanado M2 B
Fácil acceso a motores paso a paso en diferentes especificaciones.
Interfaz GPIO Raspberry Pi
Se puede conectar a varios HATes Raspberry PiInterfaz del motor
Tres especificaciones diferentes de la interfaz del motor, fáciles de usarChip de alimentación MP1482
La fuente de alimentación externa se puede convertir en voltaje de 5 V para alimentar la Raspberry Pi.Chip controlador de motor HR8825
Puede accionar dos motores paso a paso
Interfaz de fuente de alimentación externa
Entrada de alimentación de 8,2 V ~ 28 V CCInterruptor de alimentación del motor
Puede elegir si el módulo suministra energía a Raspberry Pi.interruptor DIP
Para establecer 6 resoluciones de pasos diferentesPotenciómetro
Corriente de conducción del motor ajustable.
