Sombrero de expansión CAN aislado de 2 canales Waveshare para Raspberry Pi, solución de chips duales

DESCRIPCIÓN

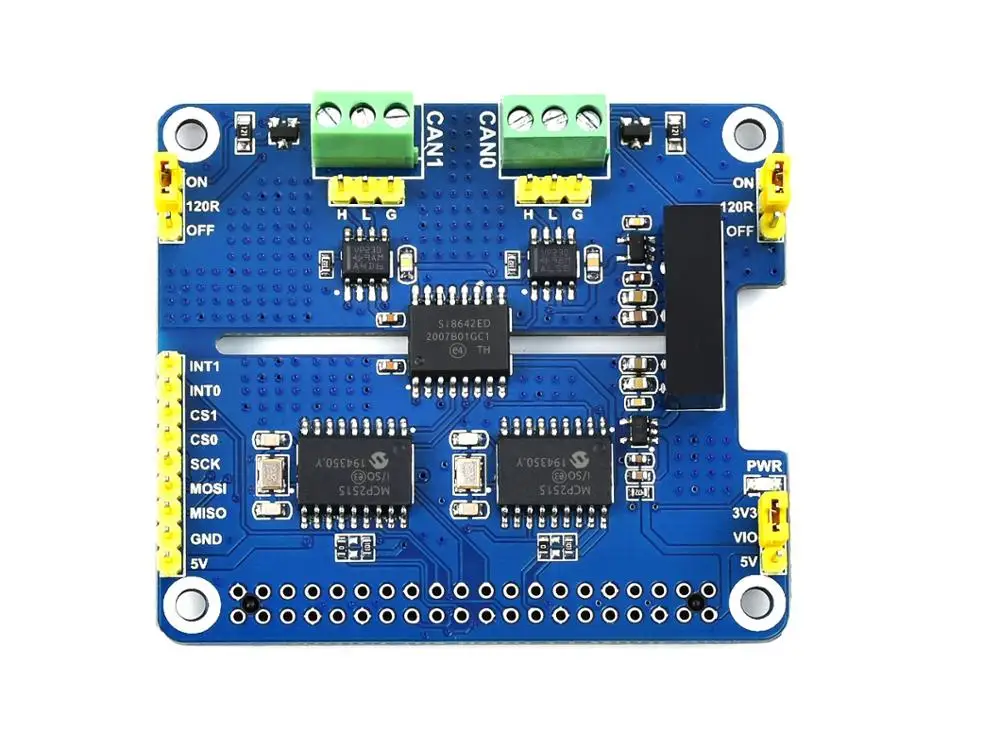

Sombrero de expansión de bus CAN aislado de 2 canales para Raspberry Pi, solución de chips duales MCP2515 + SN65HVD230, circuitos de protección integrados múltiples

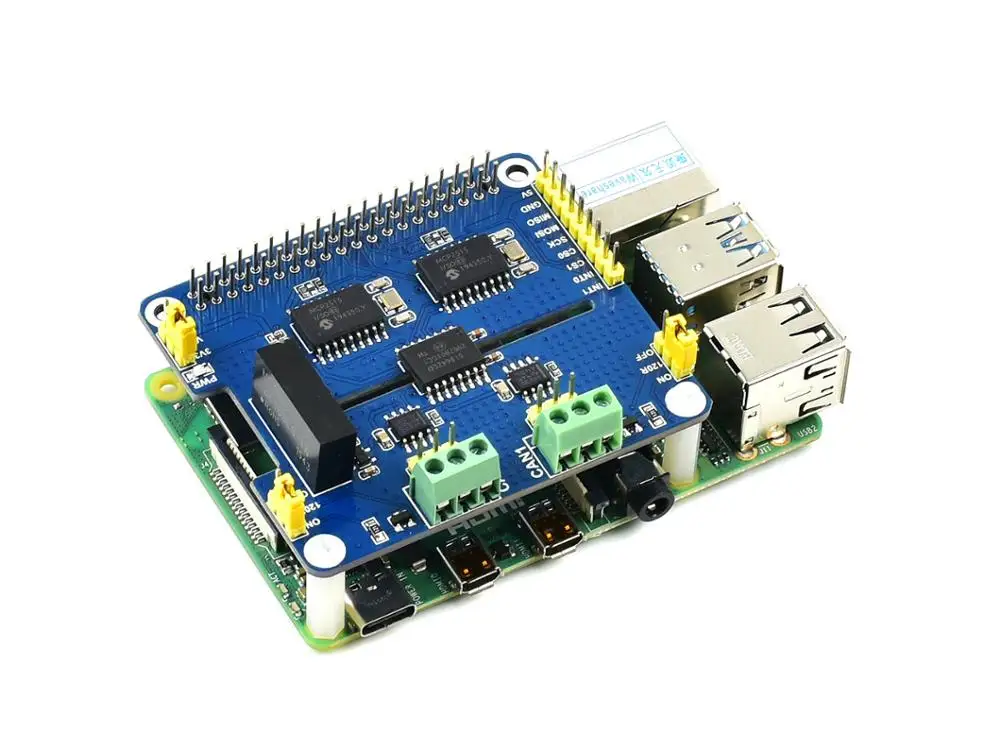

CAN HAT de 2 canales para Raspberry Pi

Expansión de bus CAN aislada de 2 canales, múltiples circuitos de protección integrados

Viene con manual y ejemplos en C/Python.¿Qué puede hacer?

Habilite la capacidad de bus CAN aislado y estable para su Raspberry PiDiseñado para la serie Raspberry Pi

Conector GPIO Raspberry Pi de 40 pines estándar, personalizado para placas de la serie Raspberry PiCARACTERÍSTICAS A GLANCE

Adopta la solución combinada de chips duales MCP2515 y SN65HVD230, permite la comunicación CAN de 2 canales

Aislamiento de energía integrado, que proporciona un voltaje aislado estable, no requiere fuente de alimentación adicional para el terminal aislado

Aislador digital integrado, aislamiento de señal hace que la comunicación sea más segura, más estable y mejor antiinterferencias.

Diodo TVS (supresor de voltaje transitorio) integrado, proporciona protección ESD y protección de voltaje máximo transitorio

Traductor de voltaje integrado, seleccione voltaje de funcionamiento de 3,3 V/5 V mediante un puente

Resistencia terminal integrada de 120 Ω, configurada por puente

Pines de control SPI de ruptura, para conectar con placas de control de host como STM32/Arduino

Capacidad CAN de 2 canales

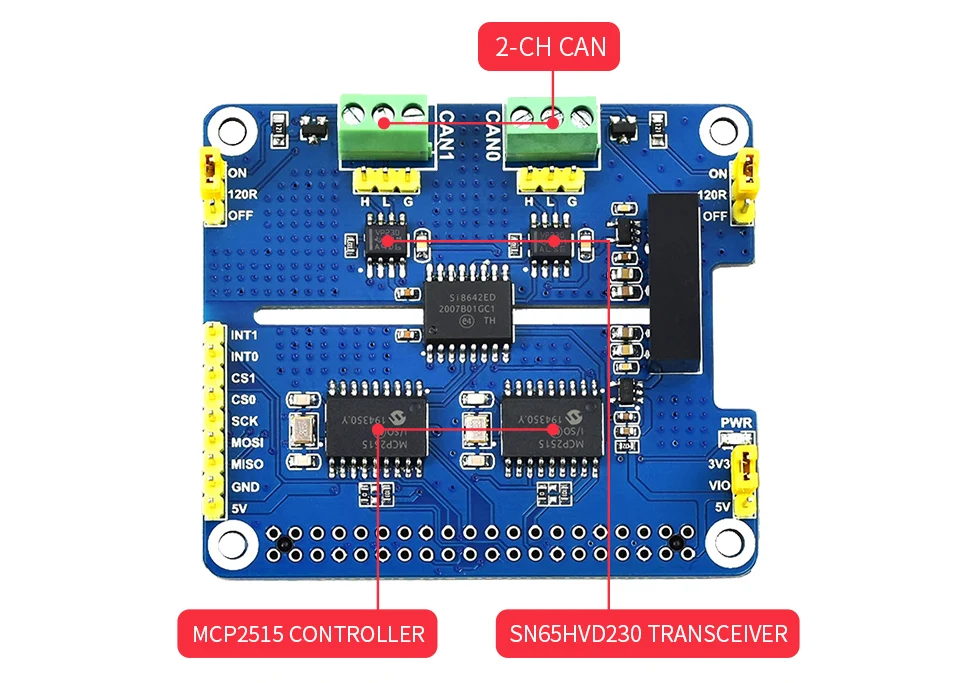

Controlador CAN MCP2515 + Transceptor CAN SN65HVD230Circuito de aislamiento eléctrico seguro y estable

Diodo SM24CANB TVS, protección ESD, protección de voltaje máximo transitorioJerséis flexibles y prácticos

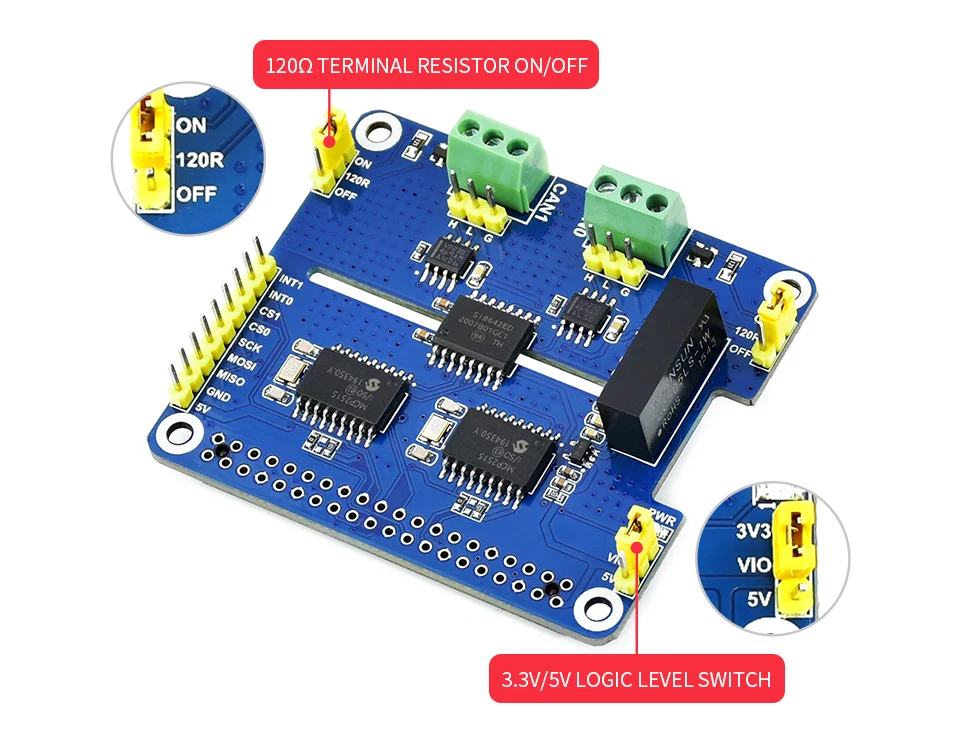

Seleccione fácilmente un voltaje de funcionamiento de 3,3 V/5 V, o active/desactive una resistencia de terminal de 120 Ω, a través de caballetes integradosQué hay a bordoControlador CAN MCP2515

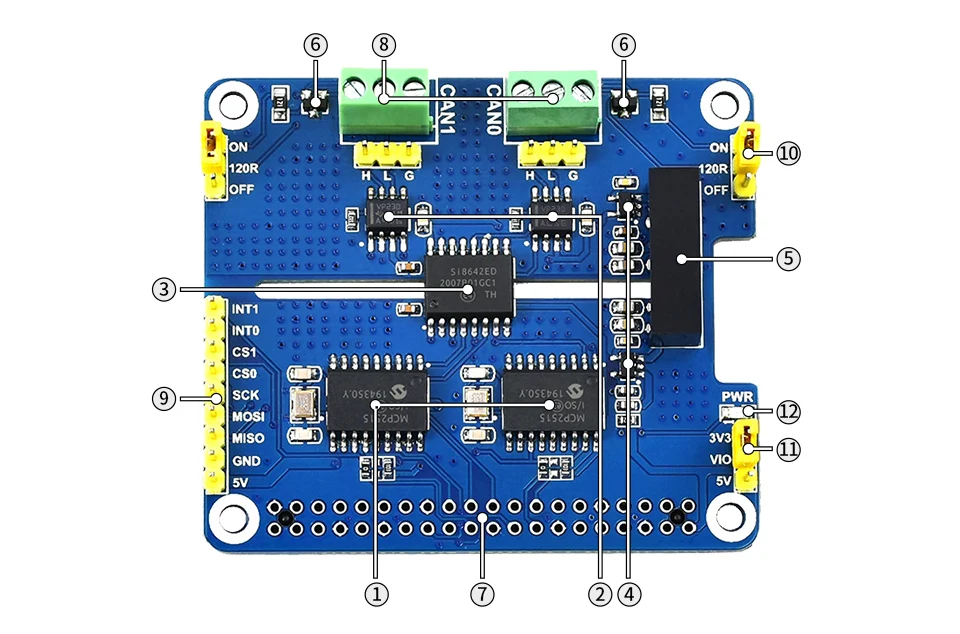

Transceptor SN65HVD230

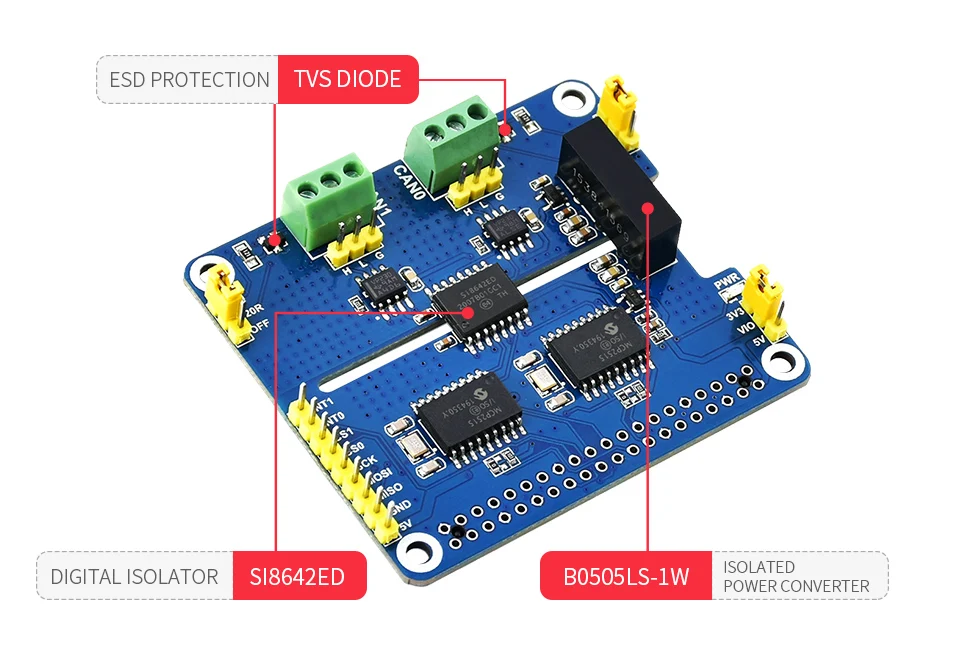

Aislador digital SI8642ED

Chip de potencia RT9193-33

Módulo de aislamiento de fuente de alimentación B0505LS-1W

Diodo SM24CANB TVS

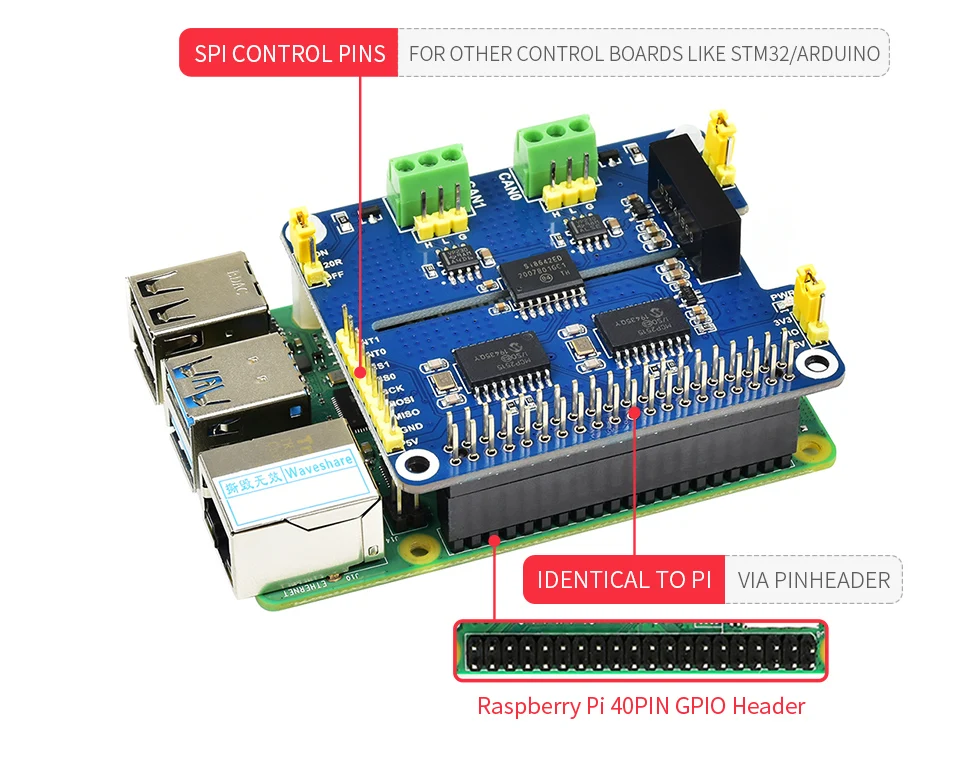

Conector GPIO Raspberry Pi estándar de 40 pines

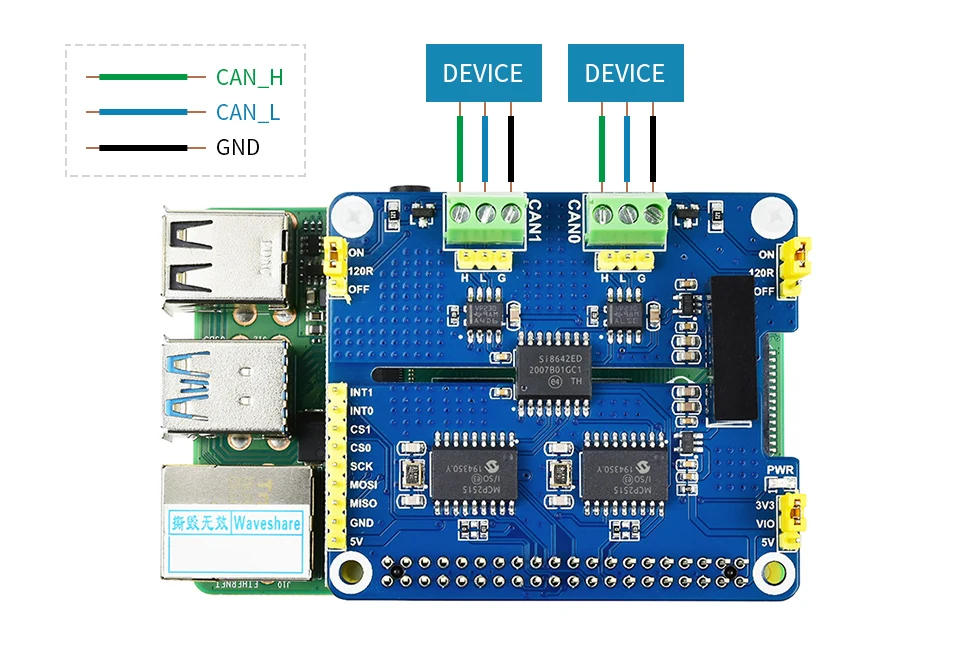

Terminal de tornillo de bus CAN

Pines de control MCU

Interruptor de resistencia terminal de 120 Ω

Interruptor de nivel lógico de 3,3 V/5 V

Indicador de encendido

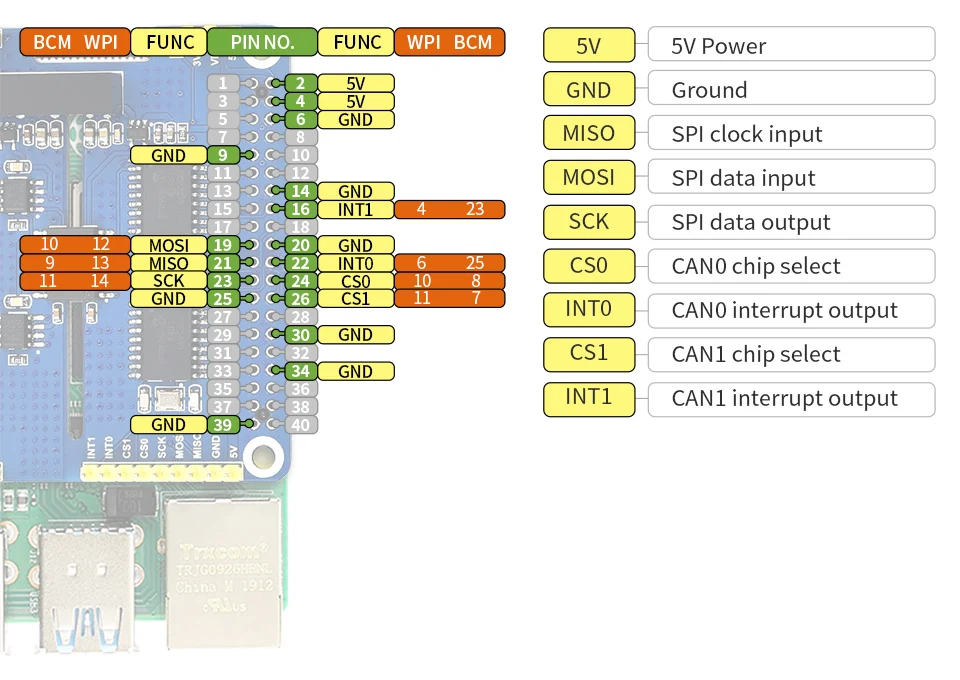

Definición de pinoutEspecificaciones

CONTROLADOR DE CAN
MCP2515
Tensión de suministro de energía
5V

TRANSCEPTOR DE CAN
SN65HVD230
Tensión del NIVEL LOGICO
3,3 V/5 V

BUS DE CONTROL
SPI
DIMENSIONES
65 × 56,5 (mm)

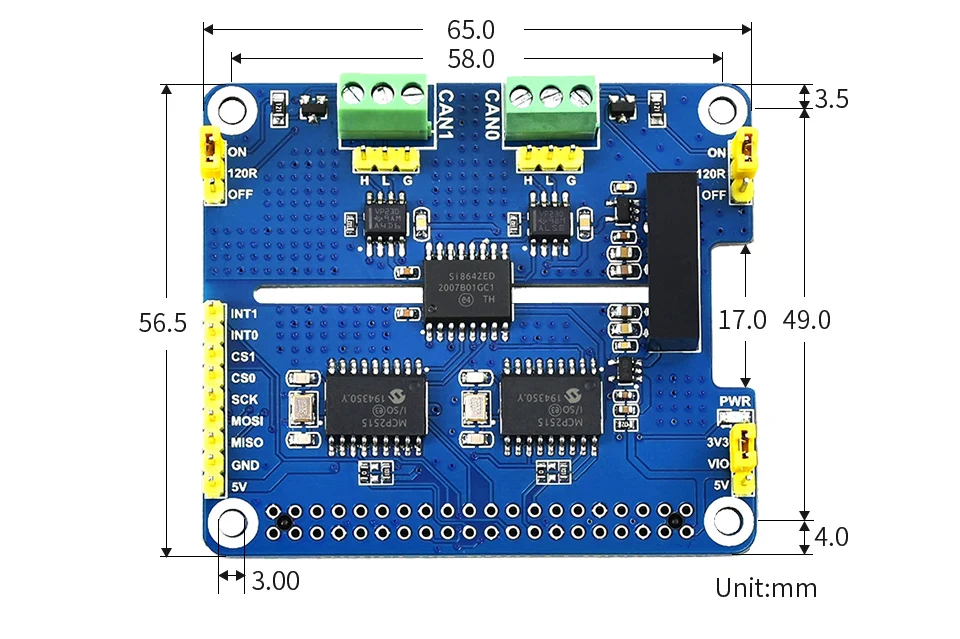

Dimensiones del contornoRecursos y servicios

con manual y ejemplos en C/Python

WIKI:www.waveshare.com/wiki/2_CH_CAN_HAT

* Los recursos para diferentes productos pueden variar; consulte la página wiki para confirmar los recursos realmente proporcionados.

CONTENIDO DEL PAQUETE

Peso: 0,028 kg

1 sombrero de lata de 2 canales.

Paquete de separadores (2 piezas) x1

2 × conector hembra de 20 pines x1
